黑胶科学 | 黑胶测速盘的设计原理和使用方法

作者：天藏

黑胶播放速度如果不稳、不准，声音就会失真。所以作为校准黑胶唱机转速的工具——黑胶测速盘一直是黑胶玩家的必备工具之一。

目前仍在使用的黑胶转速有：33 1/3RPM, 45RPM,78RPM ，其中78RPM的黑胶都是历史存货，新出版的黑胶唱片只限于33 1/3RPM和45RPM两种格式。RPM是转/每分钟的意思。

顾名思义，黑胶测速盘就是来校准黑胶转速用的，英文名称为：strobe Disc, 或者 stroboscope disc。从strobe这个词就会联想到频闪的概念，黑胶测速盘正是利用了物理学上的频闪效应来设计的。

频闪效应(Stroboscopic effect)

当我们用某个频率闪动的光源照射某周期运动的物体时，如果物体周期运动的频率与光源闪动频率相等或成整数倍时，则高速周期性运动的物体看上去就如没有转动一样，呈“静止”状态。这种在以一定频率闪烁的光照射下，观察到的物体运动显现出不同于其实际运动的现象，称为频闪效应。

黑胶测速盘诞生于50s年代，那个年代照明的电灯、台灯都是钨丝灯，灯光会随交流电频率闪动，AC-220V是50Hz，AC-110V是60Hz。以国内220V交流电为例：50Hz，是指每秒钟50个正玄波周期。

每个周期上下半波，每半波灯泡会闪动一下，所以在中国，白炽灯一秒钟是闪100次的。在美国110V-60Hz电源环境，白炽灯一秒钟闪120次。由于人眼对光源闪烁的感觉特性，当闪烁频率超过40次/每秒时，感觉就不灵敏； 50次/每秒以上的闪烁就完全没有感觉。所以我们虽然没看到灯在闪，但实际是在闪烁的。

黑胶测速盘正是按这两个交流频率来设计的，采用家家都有的电灯泡做照射光源，在当时来讲是非常贴心的考虑，但现如今家庭已经普及节能灯、LED灯，这些灯已经不是按交流频率整数倍闪烁，因此许多黑胶新玩家买来黑胶测速盘，用现代光源照射观察，并不会产生频闪效应，只能看到白花花一片。后面段落会教大家怎么正确使用黑胶测速盘。

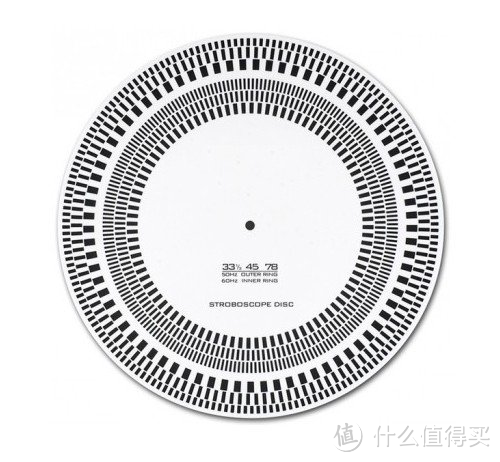

测速盘上印有均匀分布的一圈圈长方条或圆点，或者直接印在转盘的侧面。一圈的闪频条的数量是这样计算的：

50Hz交流环境：

（100 / 33.3333） * 60 = 180 （条）

（100 / 45） * 60 = 133（实际计算后是133.3333，四舍五入后取133）

60Hz交流环境：

（120 / 33.3333） * 60 = 216 （条）

（120 / 45） * 60 = 160 （条）

上面算式里的60代表每分钟60秒。

按频闪效应原理，当这一圈圈条纹按标注转速转动时，在相应闪频光源照射下，我们肉眼看到这些条纹是“静止“不动的。

实际应用举例：

在使用这种黑胶测速盘之前，首先你必须准备一个按50Hz或60Hz倍数闪烁的光源，比较简单方式是用装上老式白炽灯泡的台灯（特别注意：由于技术进步，现代的节能灯、LED灯都已经不是按交流电频率闪烁了，所以你不要用现在常见的光源去照射测速盘，没有用，什么都看不清楚），然后把测速盘放在转盘上，如果你要校准33 1/3转的速度，先在测速盘上找出相应的那一圈条纹，用准备好的光源观察相应转速的条纹，同时旋转唱机上的相应转速调整旋钮，直到条纹看上去是静止状态，这时说明转速已经调整准确。

备注：大家可能注意到，前面在计算频闪条的数量时，在220V-50Hz电源环境下，(100/45)*60得的不是整数，四舍五入后才得到133条，这说明如果用50Hz交流灯照射来调整45RPM转速，会有误差，实际上你调得的转速是45.11RPM，而不是准确的45RPM。但在60Hz电源环境下就没这个问题。

50年代的测速盘：
