先展示一下:

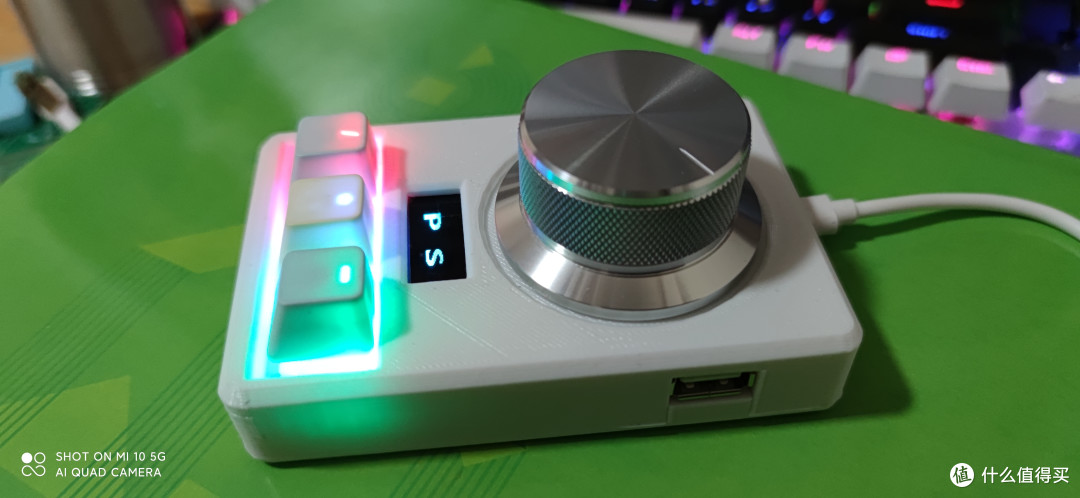

外壳3D打印,配有三自定义功能键,一个自定义功能大金属CNC旋钮,0.91寸OLED 屏幕,3个USB口

qmk多功能键盘:屏幕+旋钮+HUB+自定义键值宏键盘

qmk多功能键盘:屏幕+旋钮+HUB+自定义键值宏键盘

qmk多功能键盘:屏幕+旋钮+HUB+自定义键值宏键盘

qmk多功能键盘:屏幕+旋钮+HUB+自定义键值宏键盘

方案介绍:

采用开源的qmk固件,32u4主控,好处教程很多,不用自己写代码,想玩的都可以试试。

USBHUB是一分三。

pcb用立创EDA就可以完成,也比较容易上手。

如果不会画电路板也可以用promicro主板atmega32u4,价格便宜,缺点是没有Type-C接口,需要动手能力强飞线搭电路,同时USBHUB功能就不好解决了。

功能介绍:

屏幕:

客制化键盘功能非常强大,只要是基于自定义功能和层功能切换,但是我觉得一直有个痛点,切换层之后不知道在那一层,常常来回切换,屏幕的加入可以很好解决这个问题,再也不用靠记忆了,我定义了四组屏幕显示分别是:

第一层 office

三个按键可以定义成:粘贴,复制,撤销。这样在做execl报表或者,写文章的时候就非常高效。

qmk多功能键盘:屏幕+旋钮+HUB+自定义键值宏键盘

第二层 music

三个键定义为:一键启动音乐播放器,播放/暂停,下一曲。旋钮在这一层定义为音量大小控制,这样使用方便,在任何场景都可以控制音乐,遇到特殊情况关闭音乐也很迅速。

qmk多功能键盘:屏幕+旋钮+HUB+自定义键值宏键盘

第三层 music

三个键定义为:

第二层 PS

三个键设置为:画笔,自由旋转,剪切。旋钮定义为画笔大小控制/图片大小的缩放。

qmk多功能键盘:屏幕+旋钮+HUB+自定义键值宏键盘

第四层 设置

三个键定义为:RGB亮度减,RGB等效调节/RGB开关,RGB亮度加

qmk多功能键盘:屏幕+旋钮+HUB+自定义键值宏键盘

旋钮:

旋钮有两个触发:按压和旋转,都可以自定义功能。

旋钮最常用的就是音量的增减,页面上下,页面左右的控制。

在ps里可以设置成控制画笔大小、图片大小缩放、明暗、透明度等众多功能。

PR视频剪辑里可以用来调节进度条非常方便。

不同的软件自定义也很简单,只要查到该软件的快捷方式就可以设置了。

三个按键:

虽然只有三个键但是都可以自定义功能,适用于不同使用场景。

USBHUB:

可以接3个U盘,或者蓝牙接收器之类的,缺点是2.0协议,但是办公足够用了。

总结

1、功能是非常强大了,也很实用。

2、涉及到东西网上都有很多教程,参考性还是很强的。

3、具体实施过程是眼睛会了,但是一做就废,搞坏好多板子。
