气流的艺术，分形工艺 Meshify 3 装机展示

前言

今天装一台风冷方案的主机，硬件方面以白色为主，针对风冷方案选择了分型工艺新推出的Meshify 3 RGB 白色玻璃版，一款风道较短的机箱，最终完成了这一台自己较为满意的作品，希望大家喜欢。

配置清单：
处理器：AMD 锐龙 7 9800X3D
主板：华硕 ROG STRIX B850-G GAMING WIFI S 小吹雪
内存：阿斯加特吹雪联名款II代 RGB DDR5 6000 24GB × 2 CL28 白色
显卡：华硕 TX-RTX5070-O12G 天选
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：九州风神阿萨辛4 VC 至尊版白色
风扇：九州风神 FT12 白色 × 3
电源：华硕 ROG STRIX 白金雷鹰 1000W 白色
机箱：分形工艺 Meshify 3 RGB 白色玻璃版

整机展示

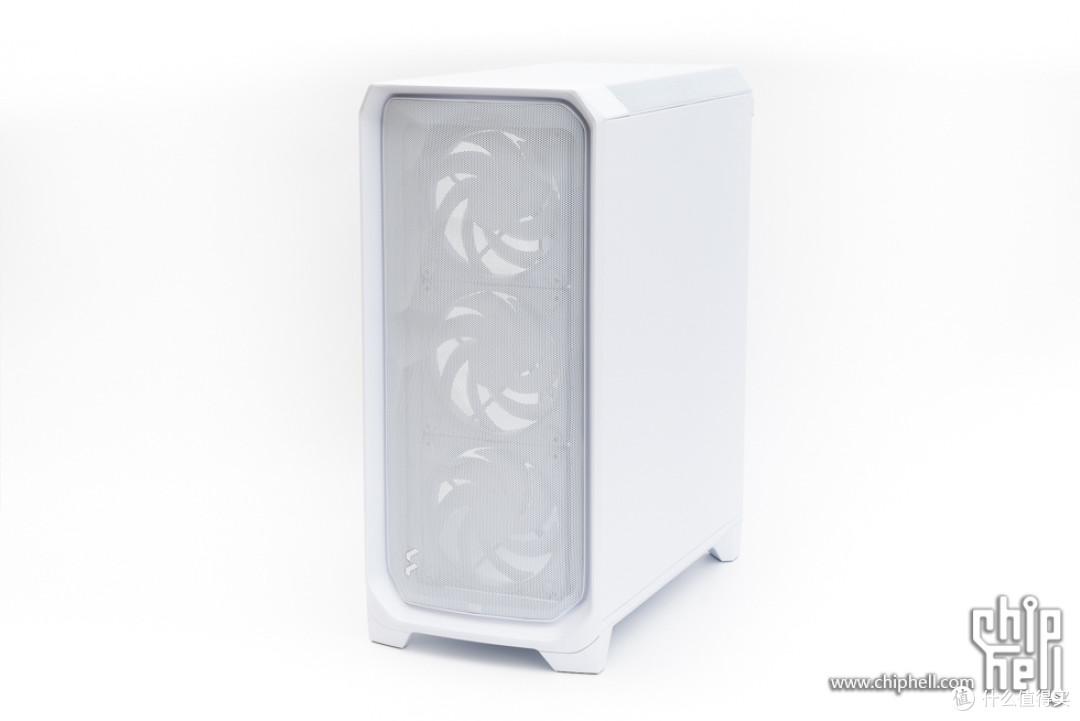

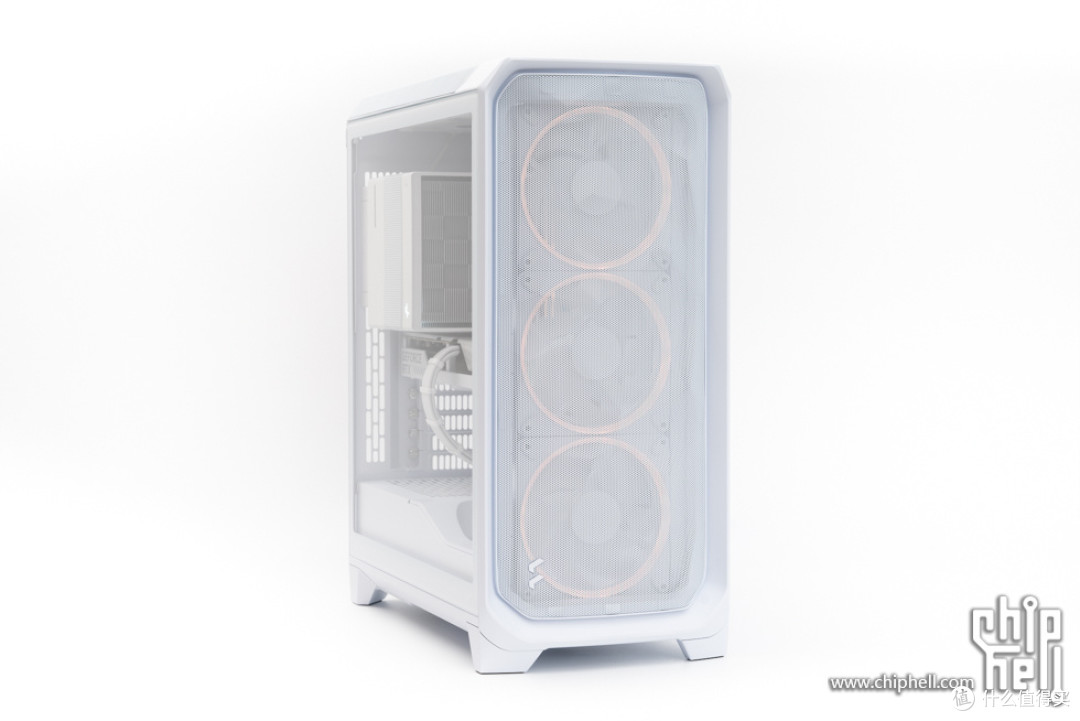

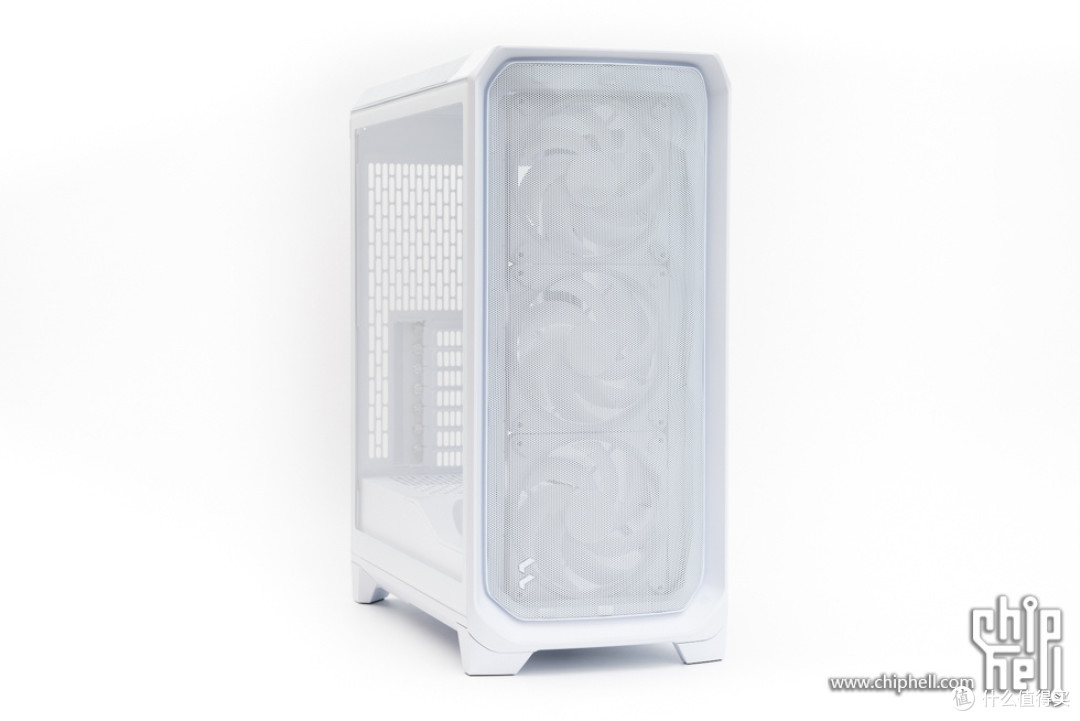

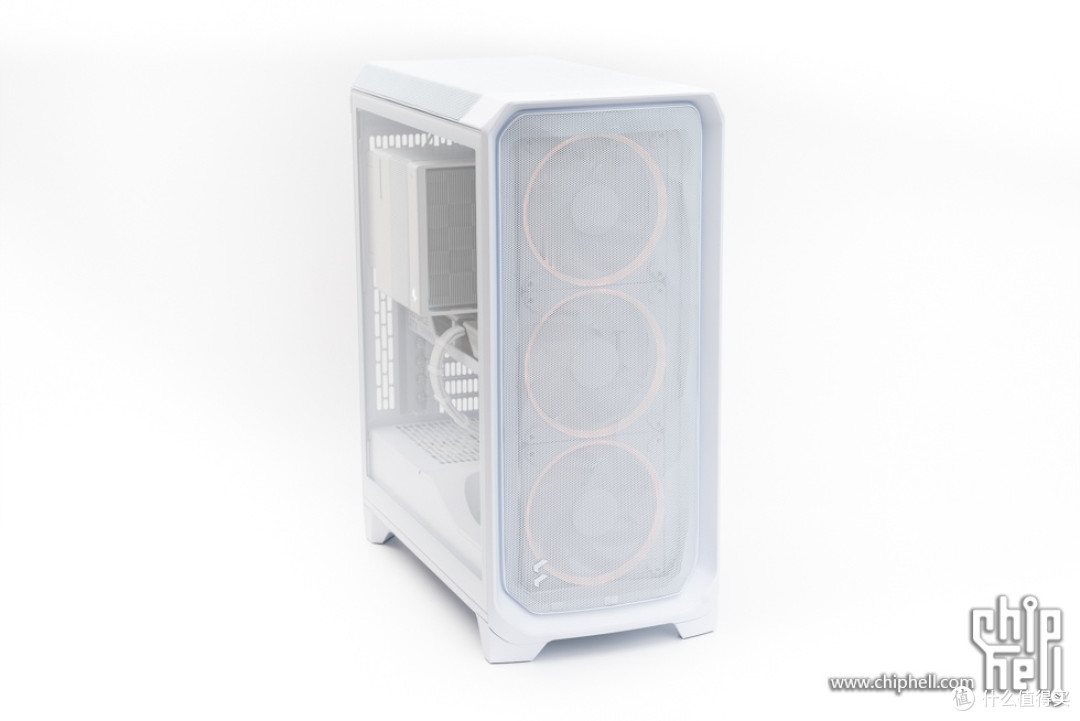

整机为白色，灯光颜色统一橙色，以下为主机多角度展示。机箱正面，带有3把高性能Momentum 14风扇，配合岩石风格的网状设计前面板，颜值拉满。

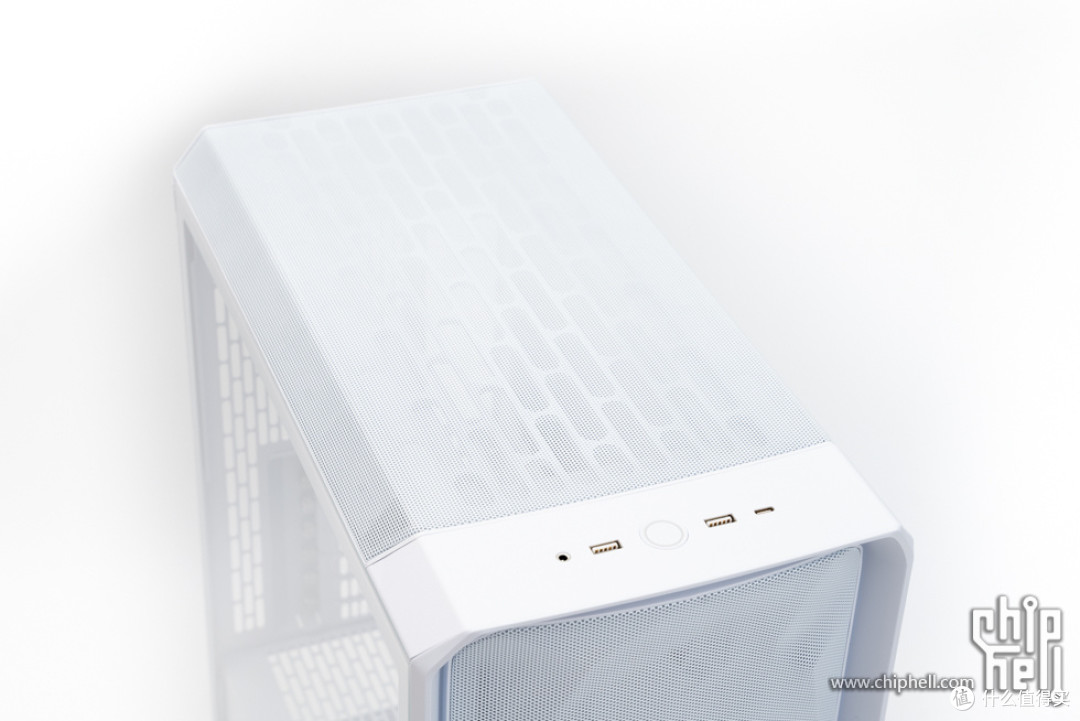

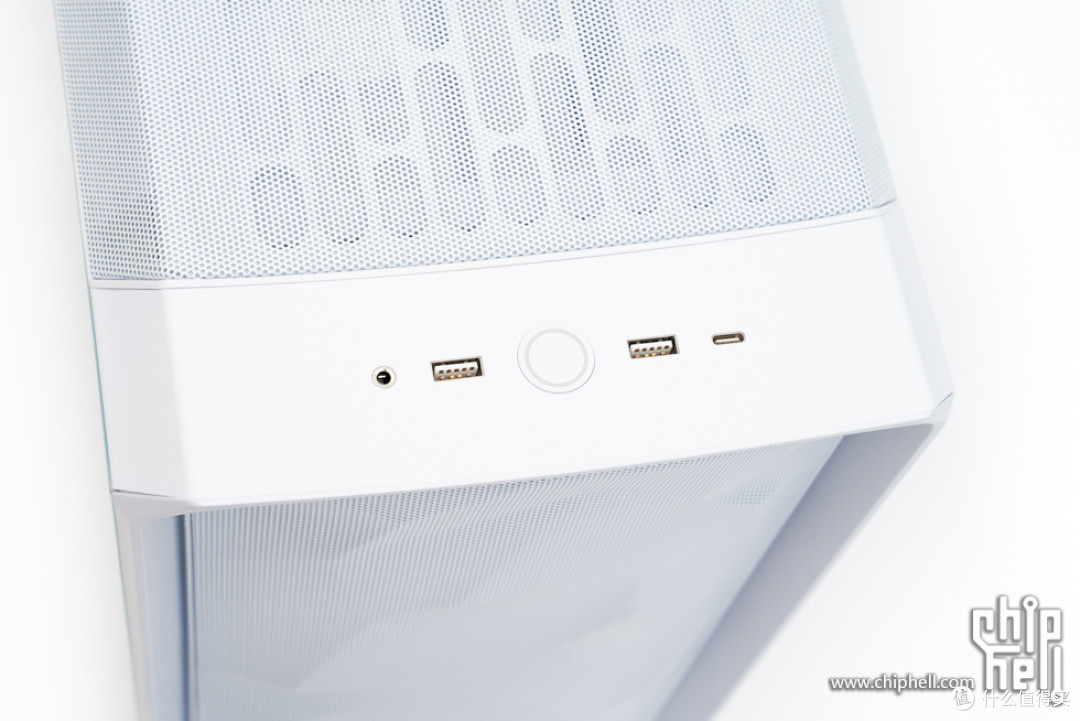

前置接口及按钮，从左至右依次是音频接口、USB Type-A 5Gbps、电源开关/电源指示灯、USB Type-A 5Gbps、USB Type-C 20Gbps。

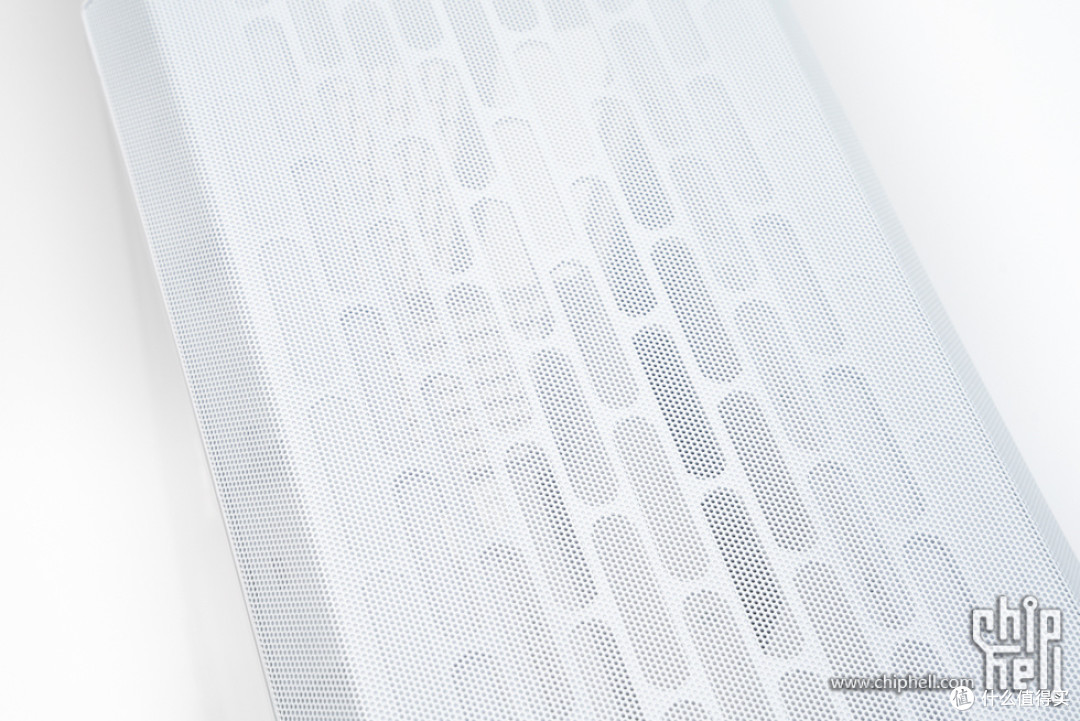

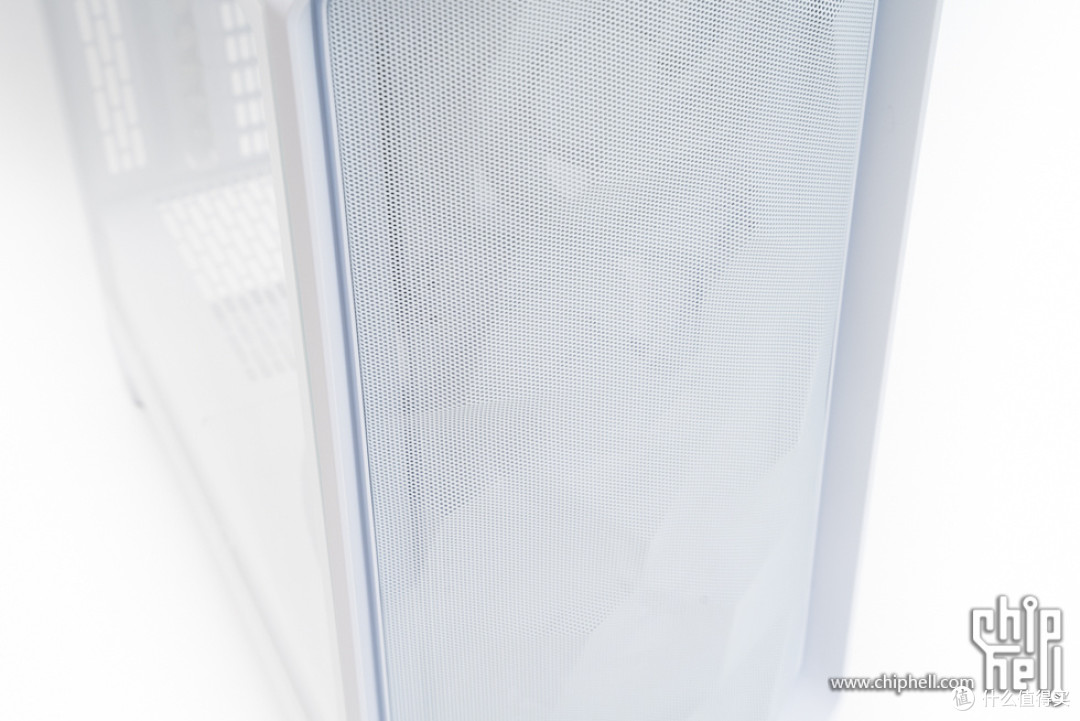

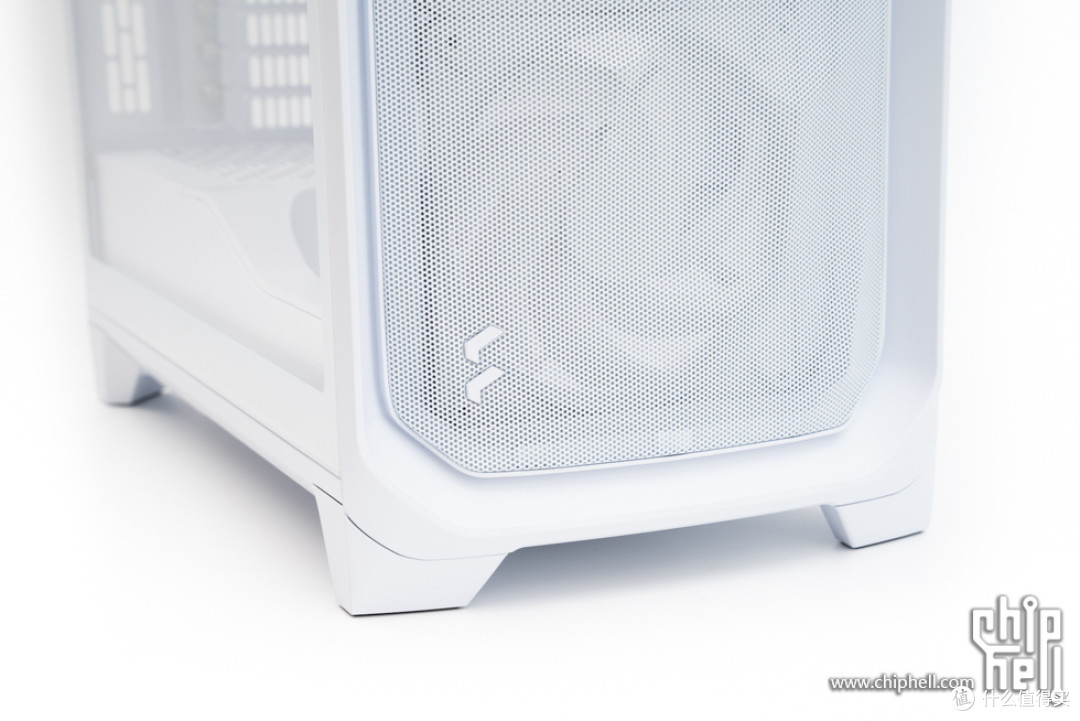

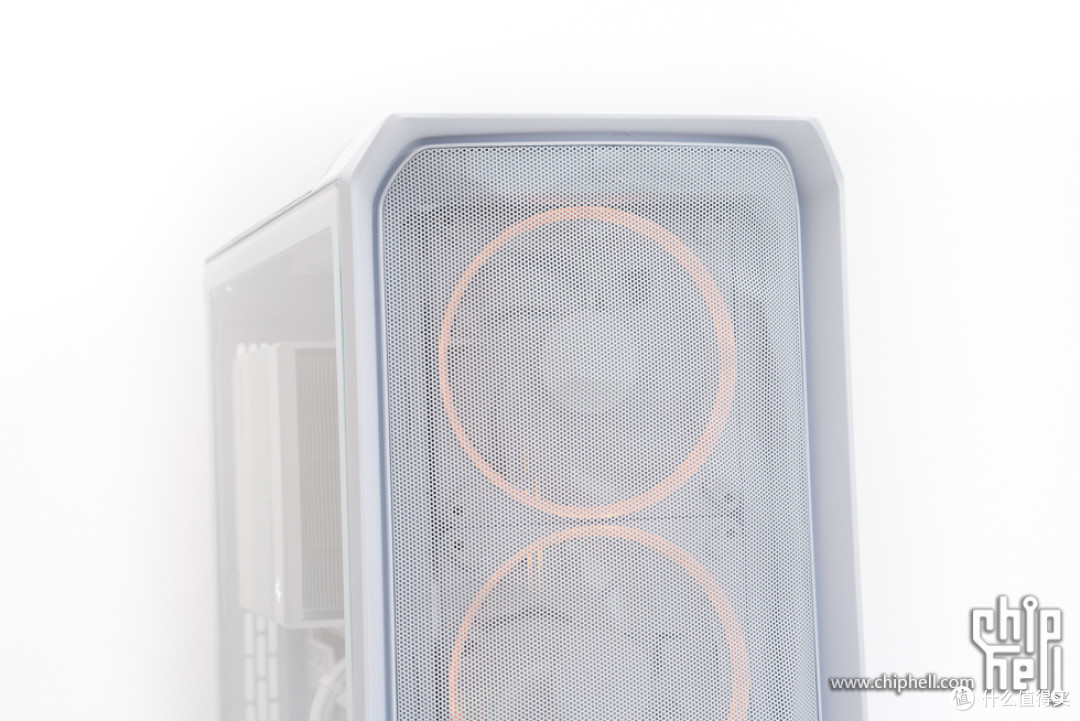

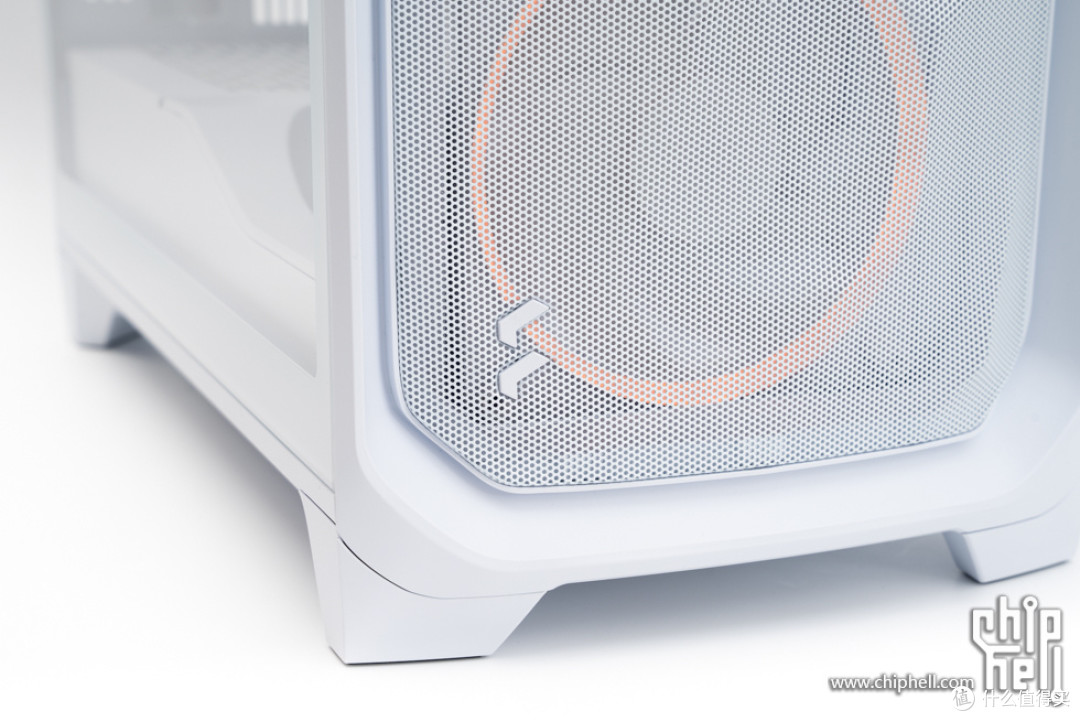

前面板细节，可以看到类似岩石的纹路。

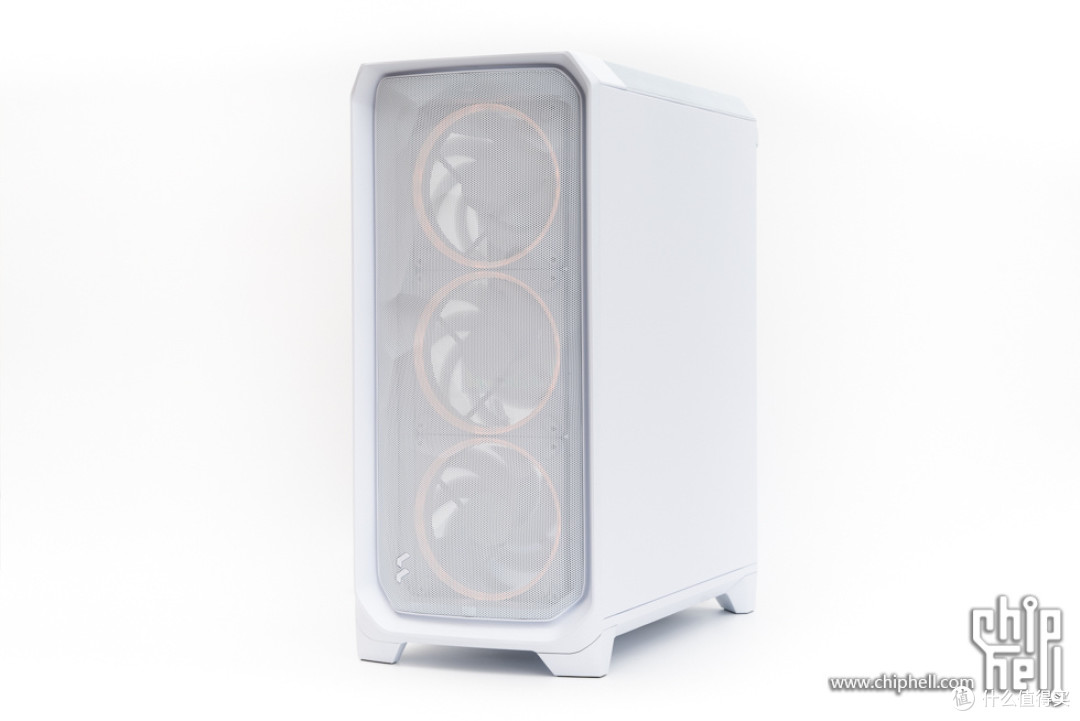

Momentum 14风扇 ARGB灯效。

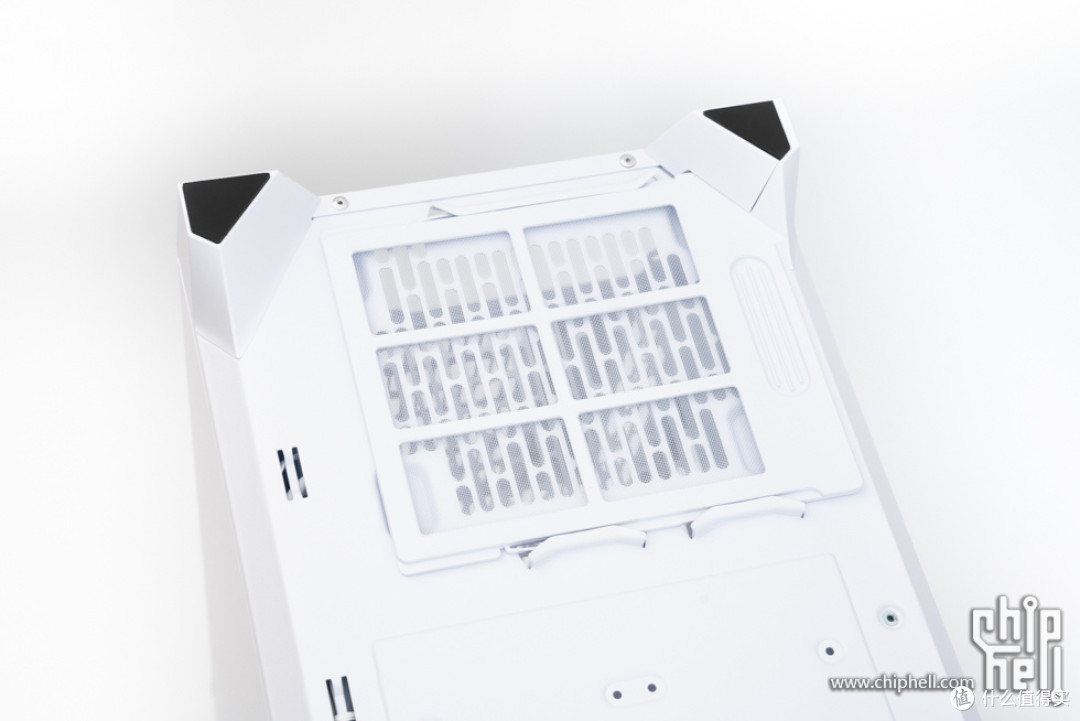

机箱底部，左侧为分型工艺logo。

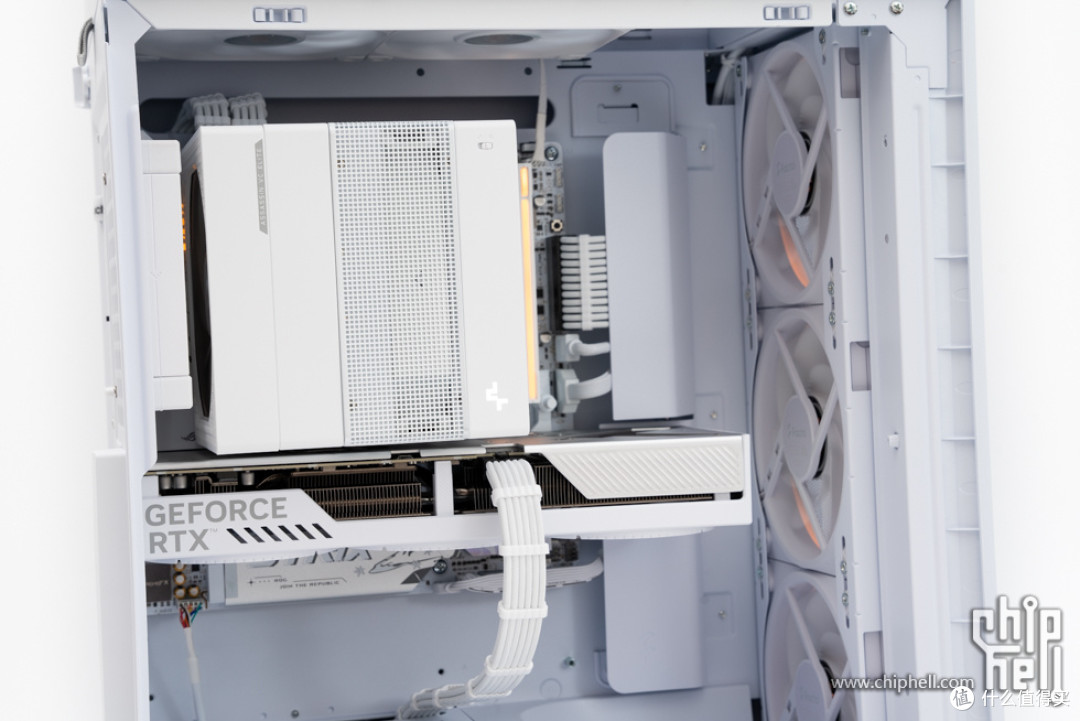

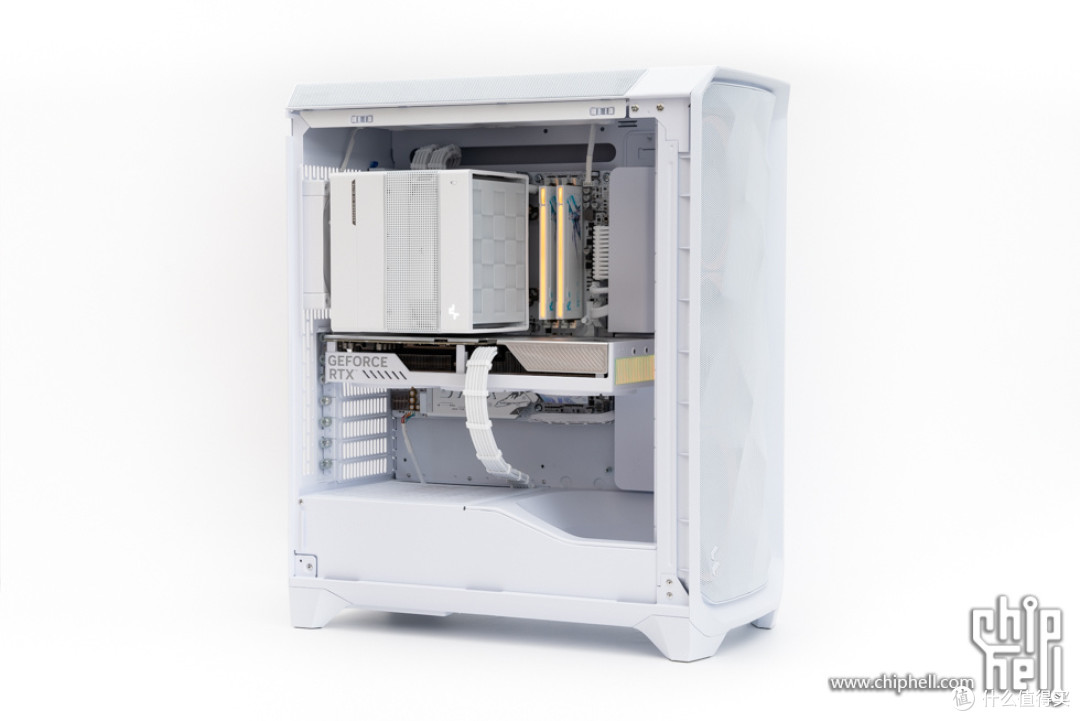

主板多角度展示。

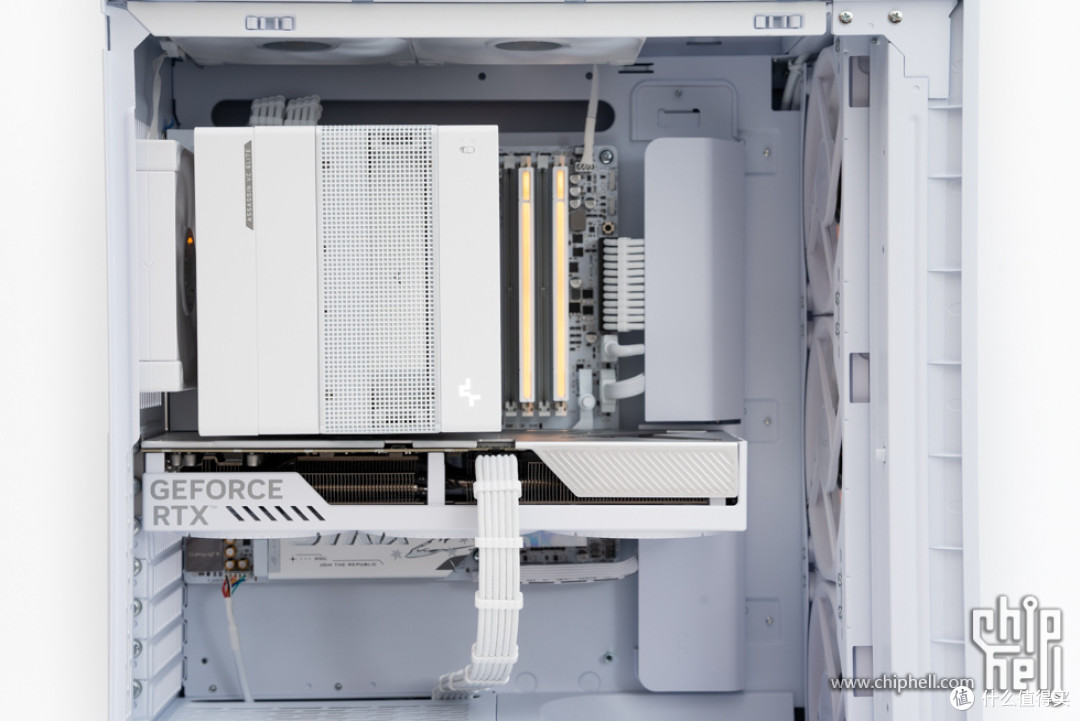

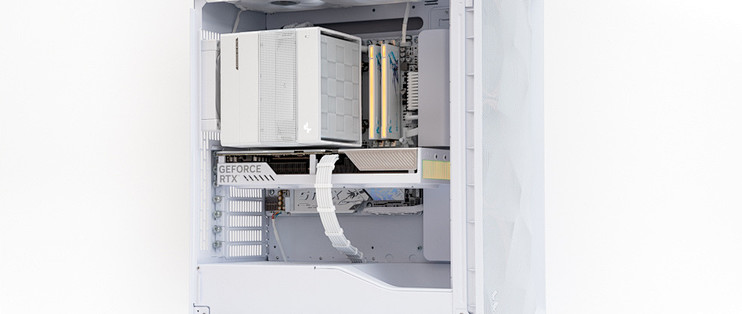

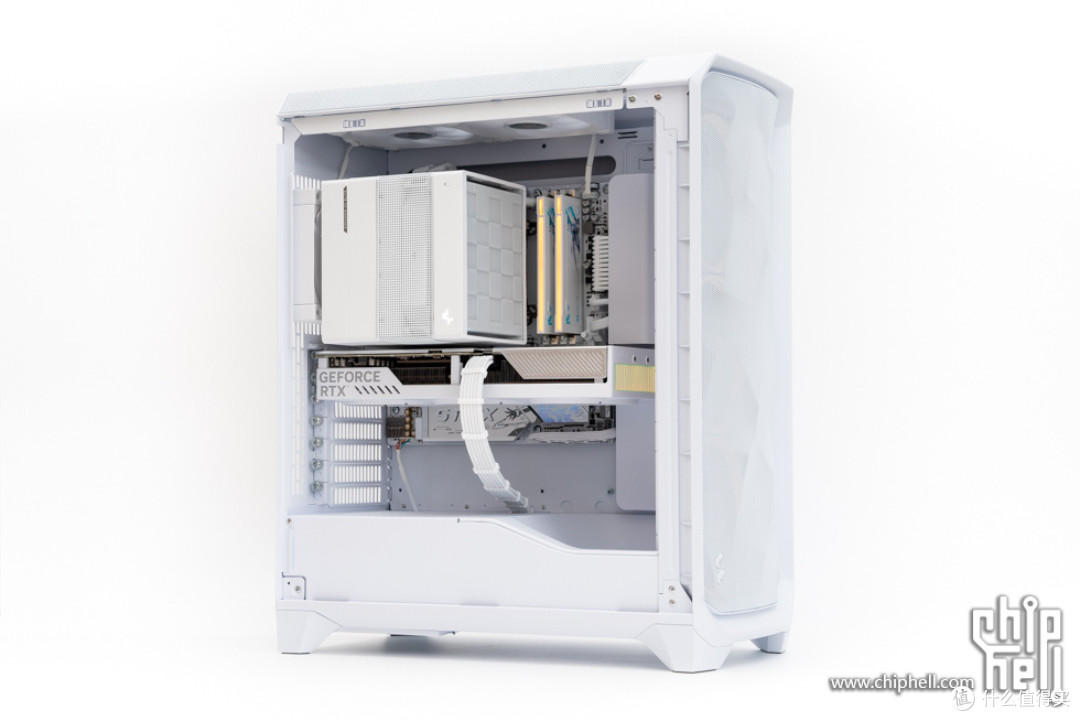

主板侧一览，机箱深度为433mm，可以认为是短风道机箱了，虽然使用了M-ATX规格主板，但内部并不会显得太空。

移除玻璃侧板后的效果。

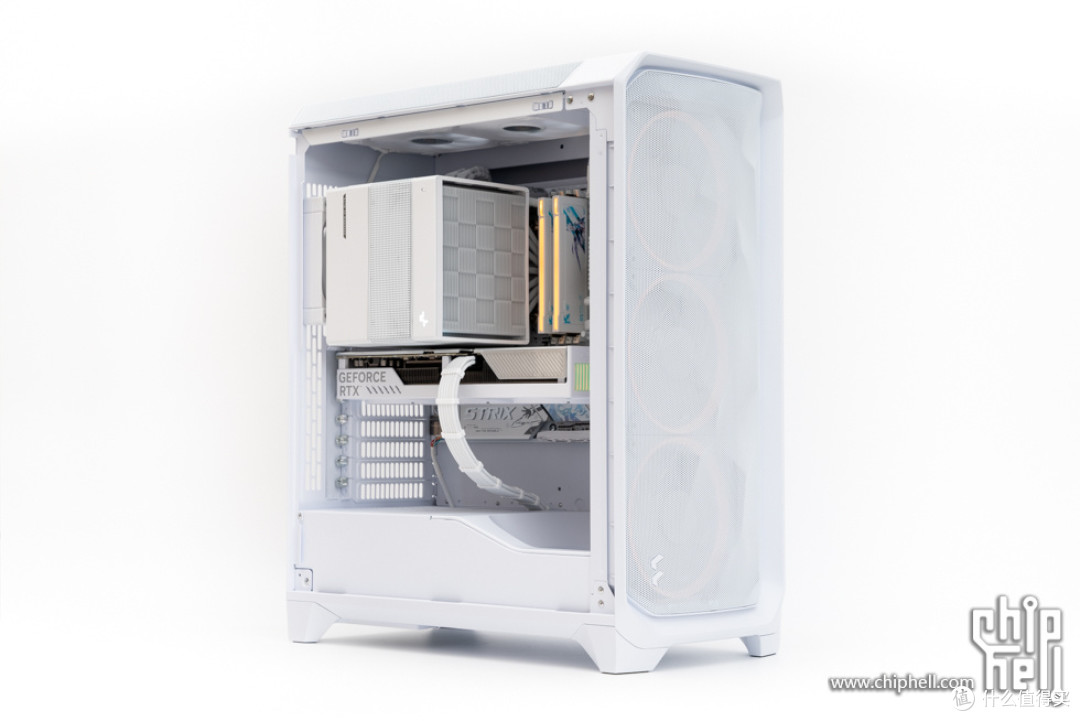

侧后方视角。

俯视角度。

主要部件展示。

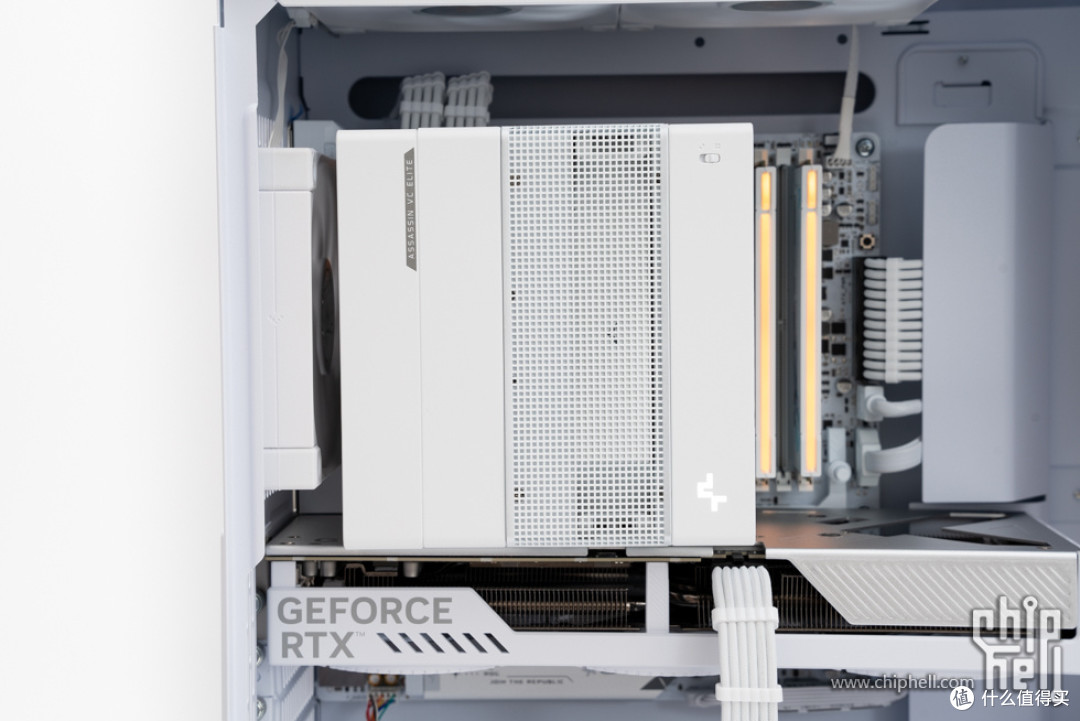

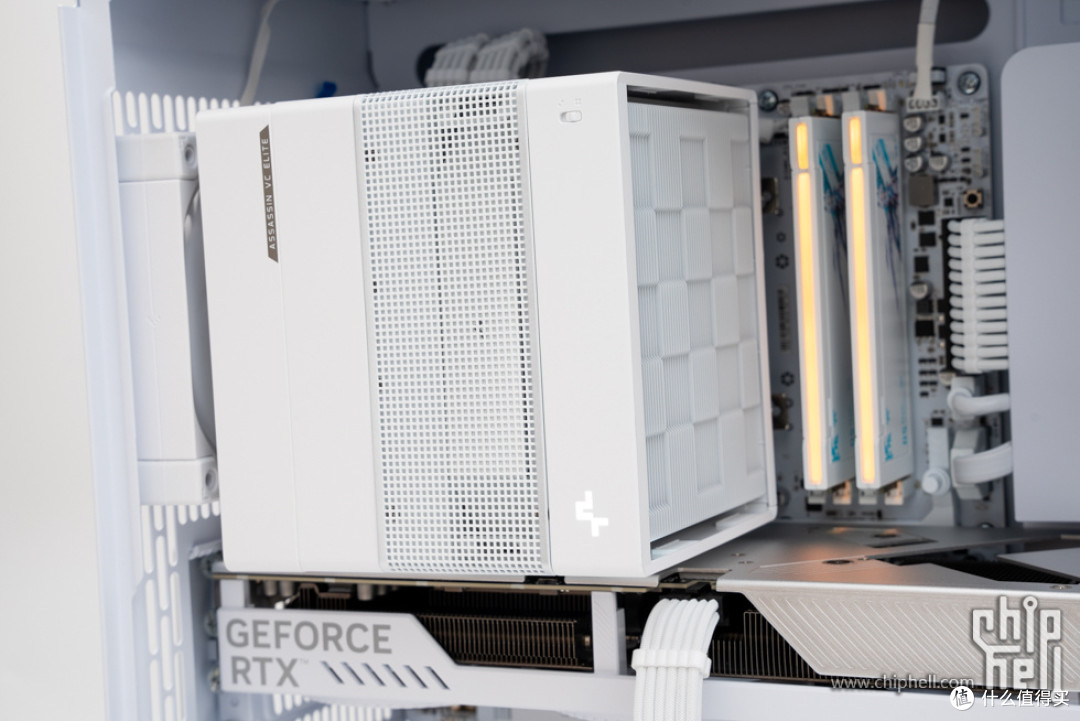

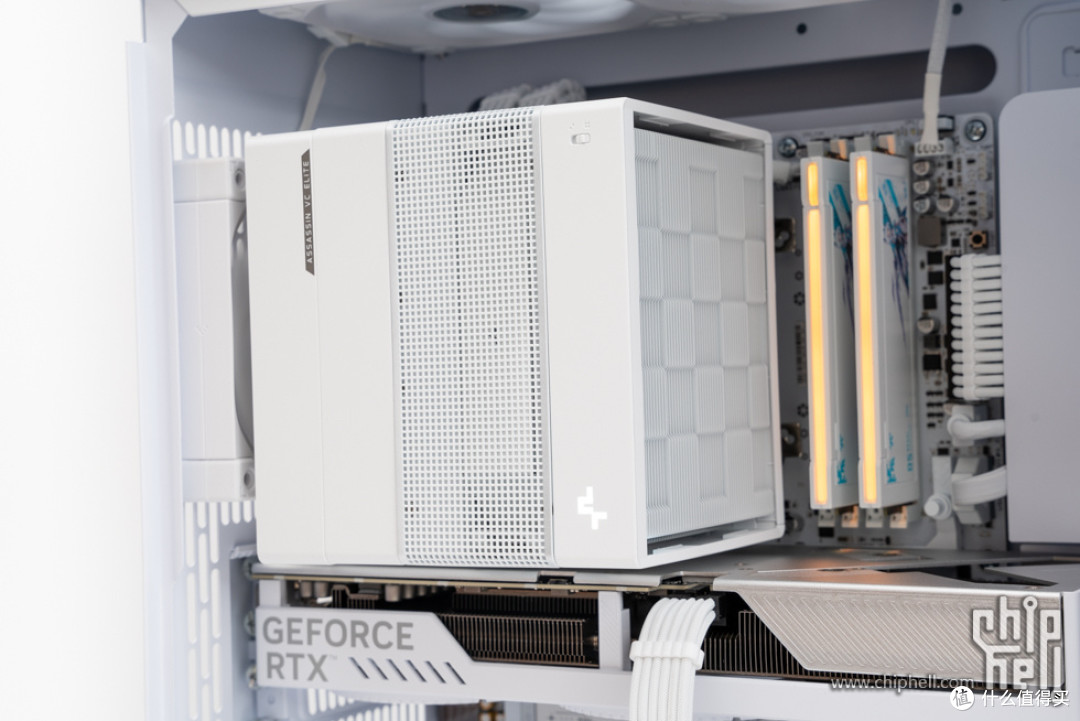

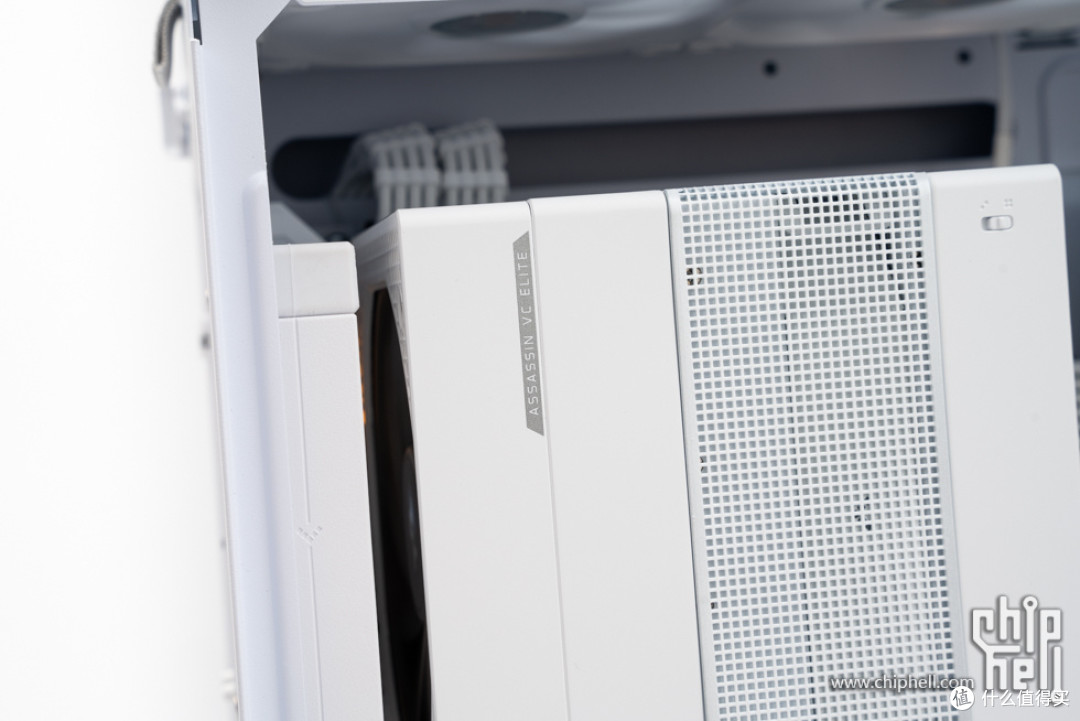

九州风神阿萨辛4 VC 至尊版白色风冷散热器。

顶盖细节，至尊铭牌设计。

带白色灯效的九州风神logo。

主板接口保护罩上的败家之眼灯效。

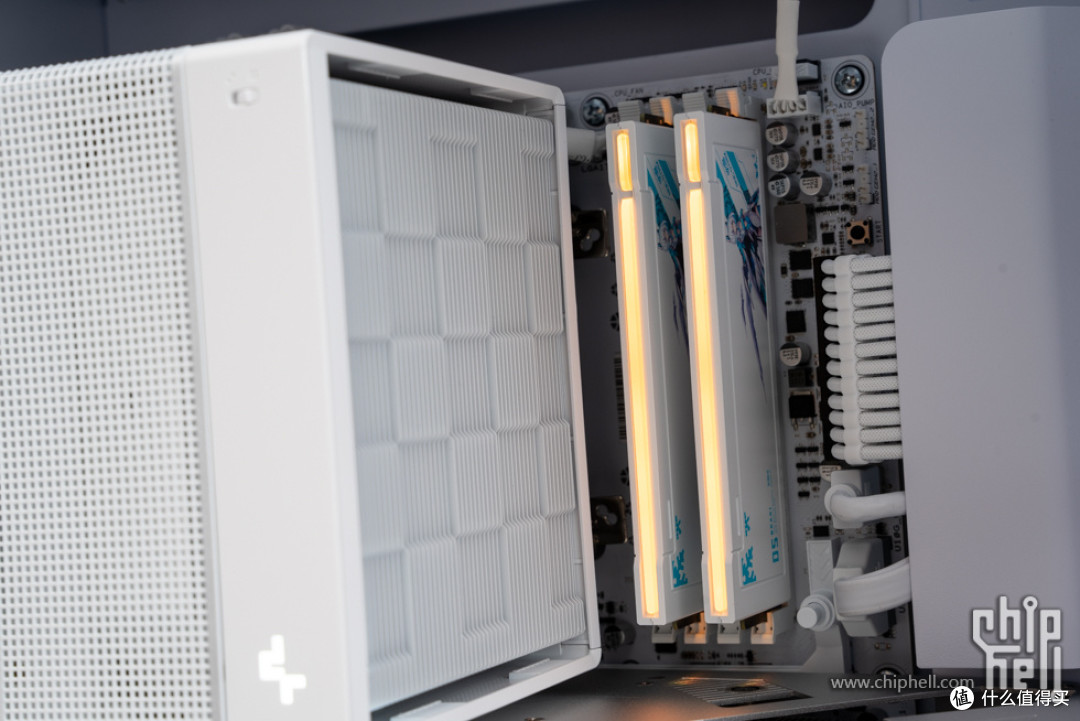

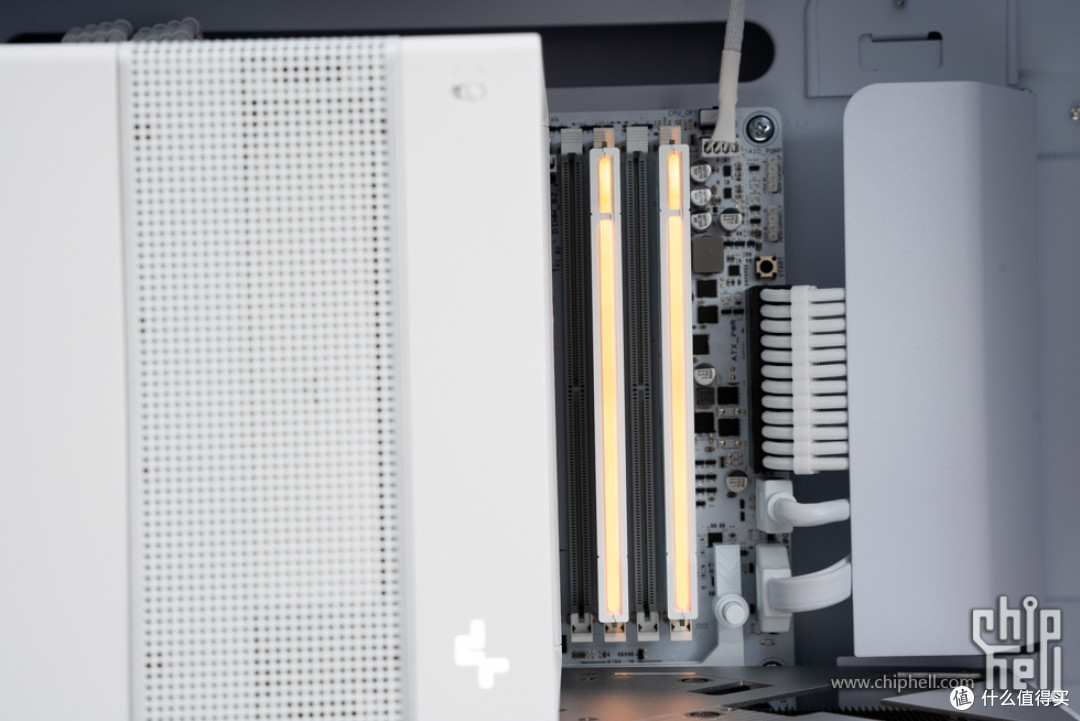

内存部分灯效，颜色统一成橙色。

内存侧面印有Se7en雪舞战姬的图案。

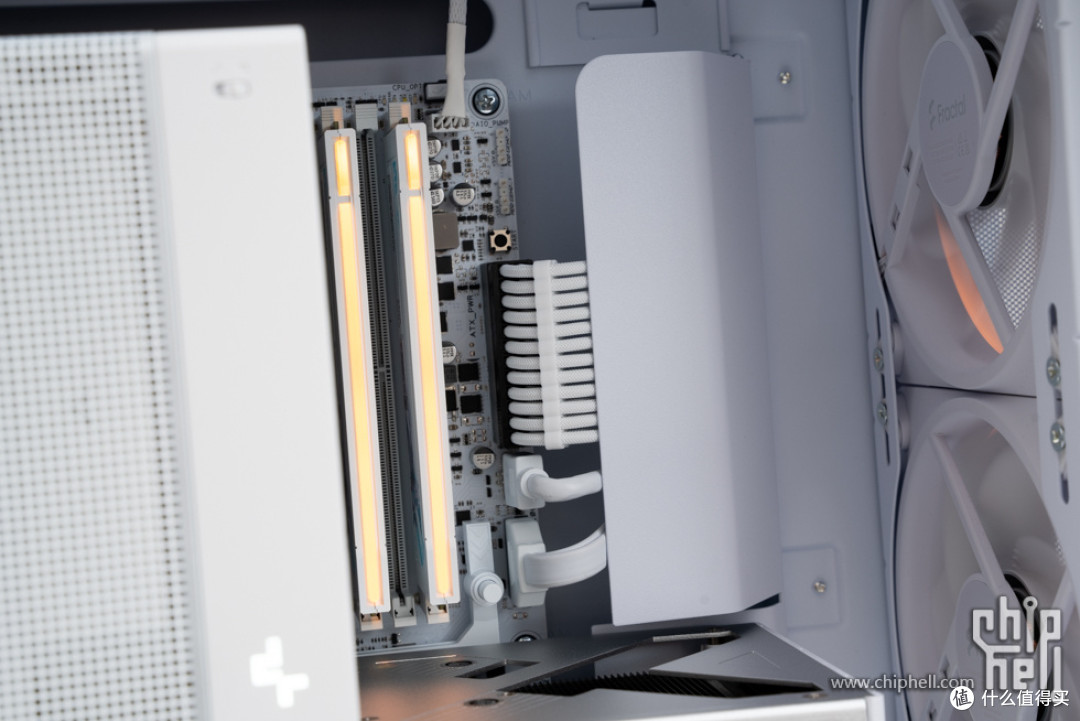

主板24Pin供电线及前置接口跳线。

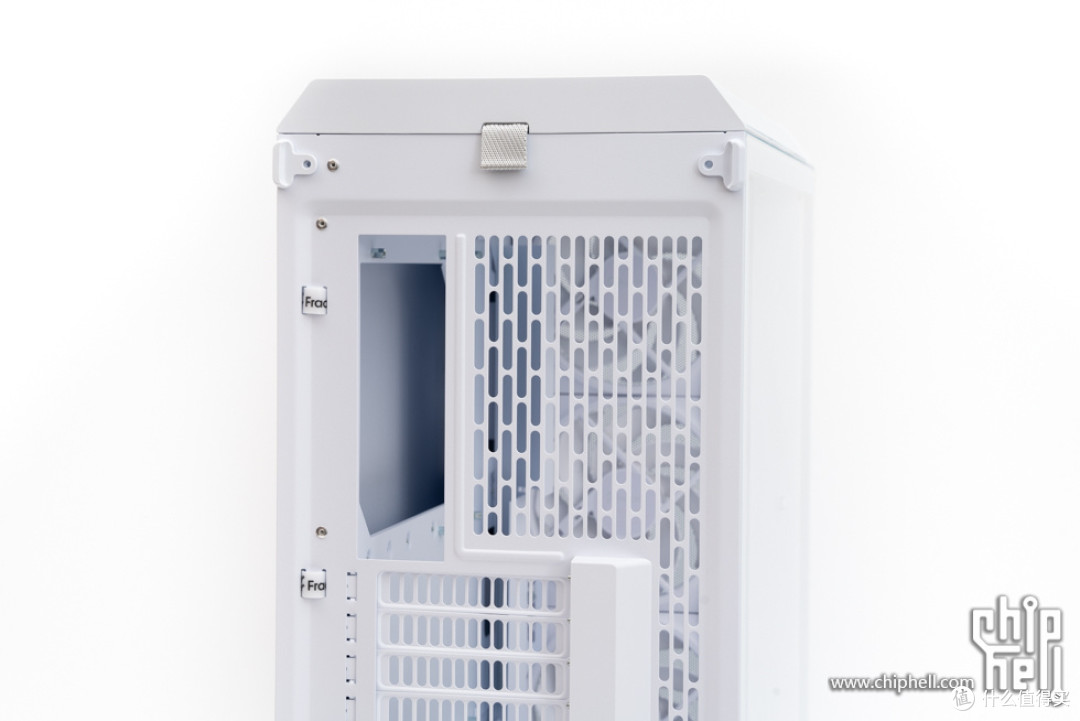

机箱尾部安装了一把九州风神 FT12 白色风扇。

机箱顶部安装了两把九州风神 FT12 白色风扇。

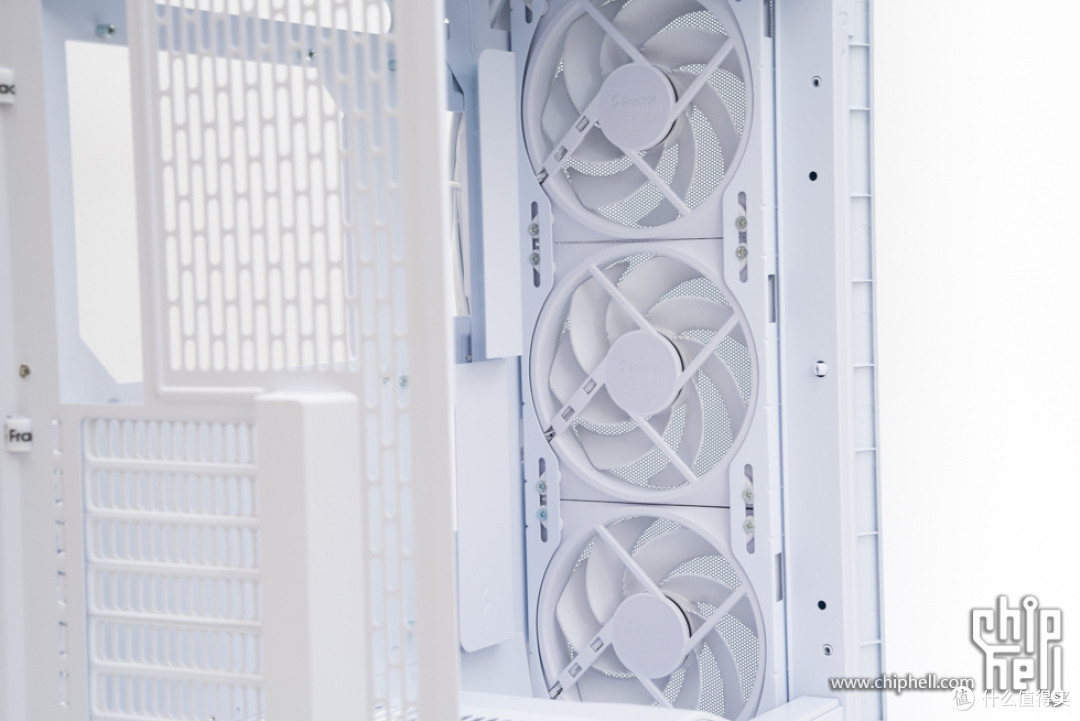

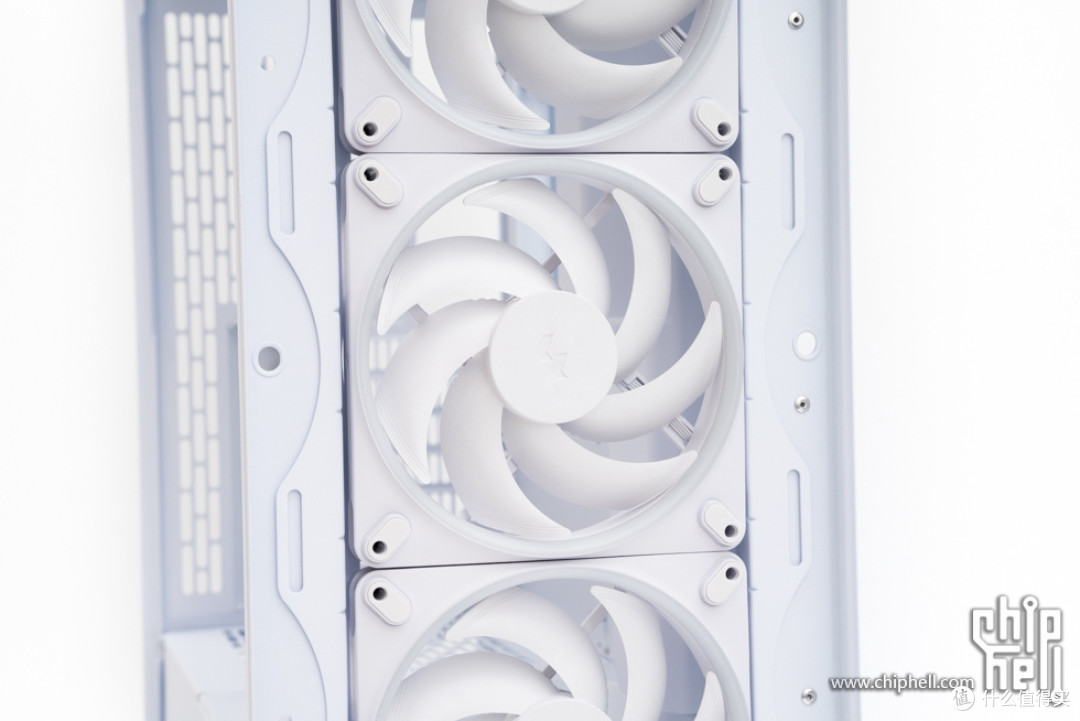

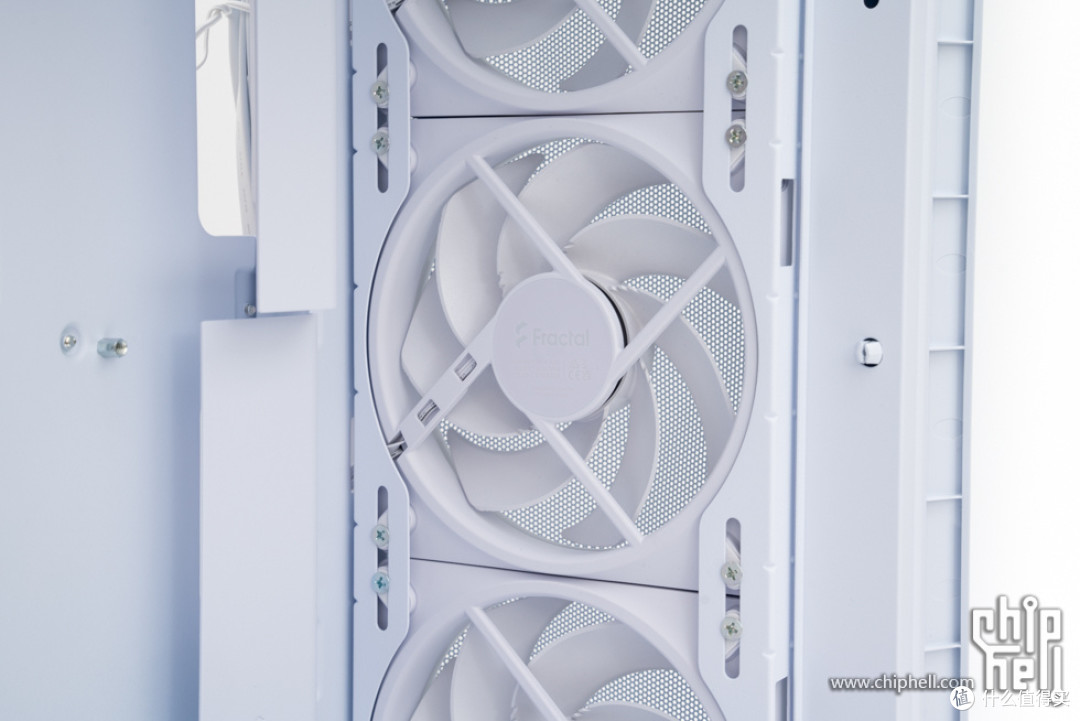

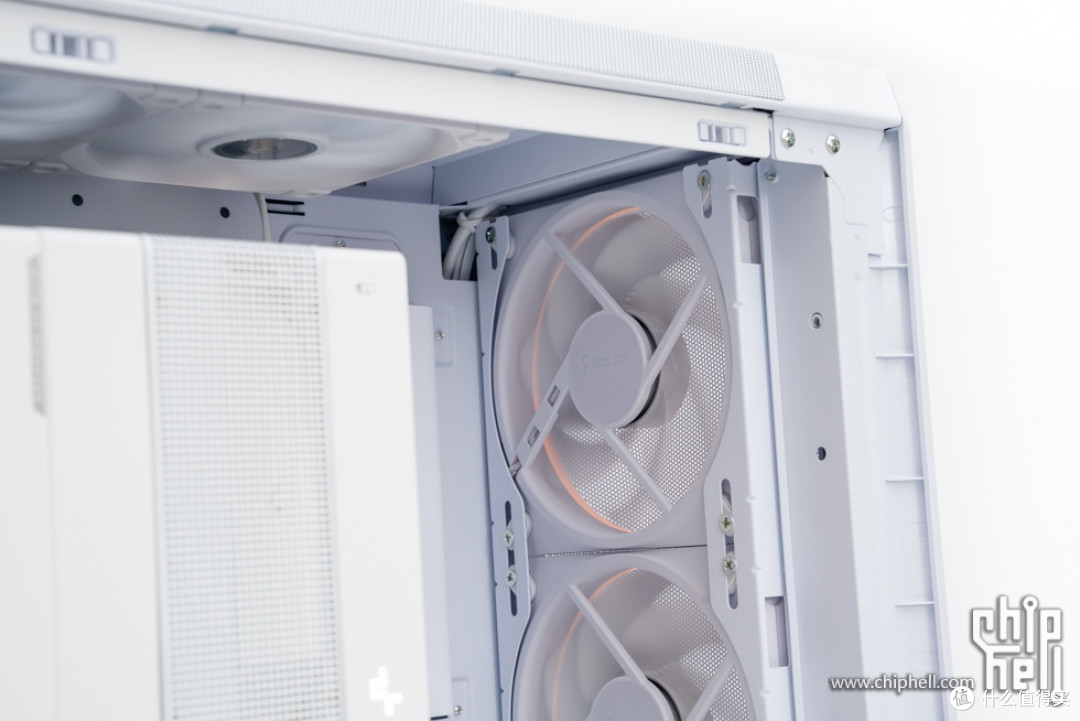

机箱前部预装的3把Momentum 14风扇，带有ARGB灯效。

显卡部分。

显卡采用了全金属背板，右侧有“X”字样的贯穿风道开孔。

显卡顶部的GEFORCE RTX字样。

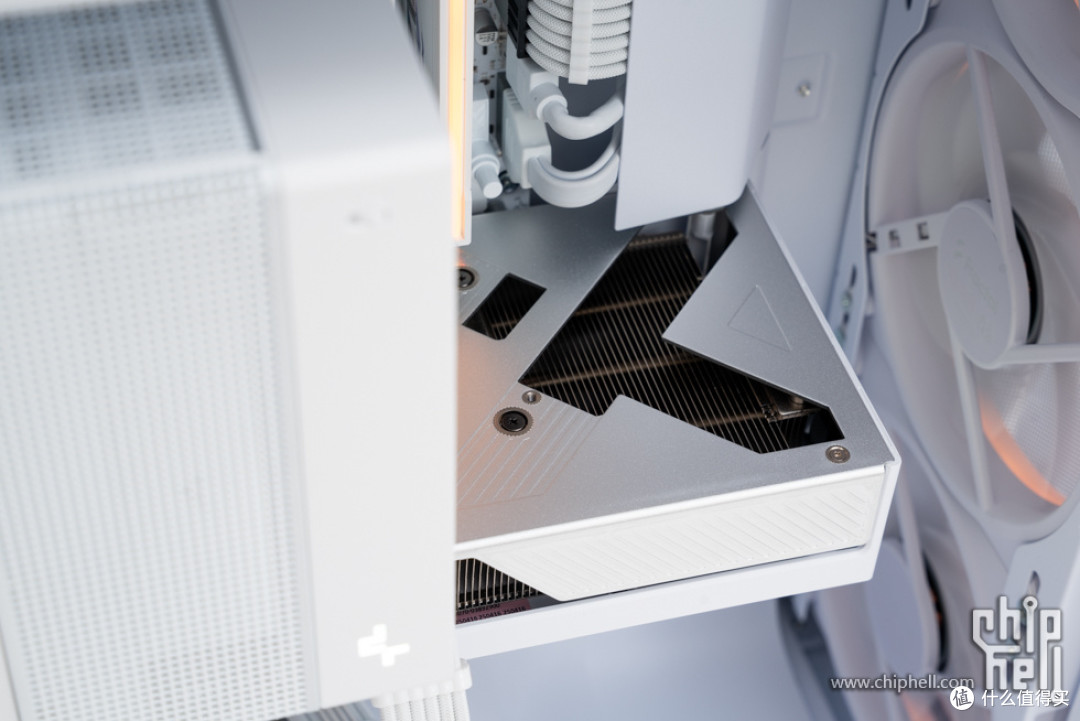

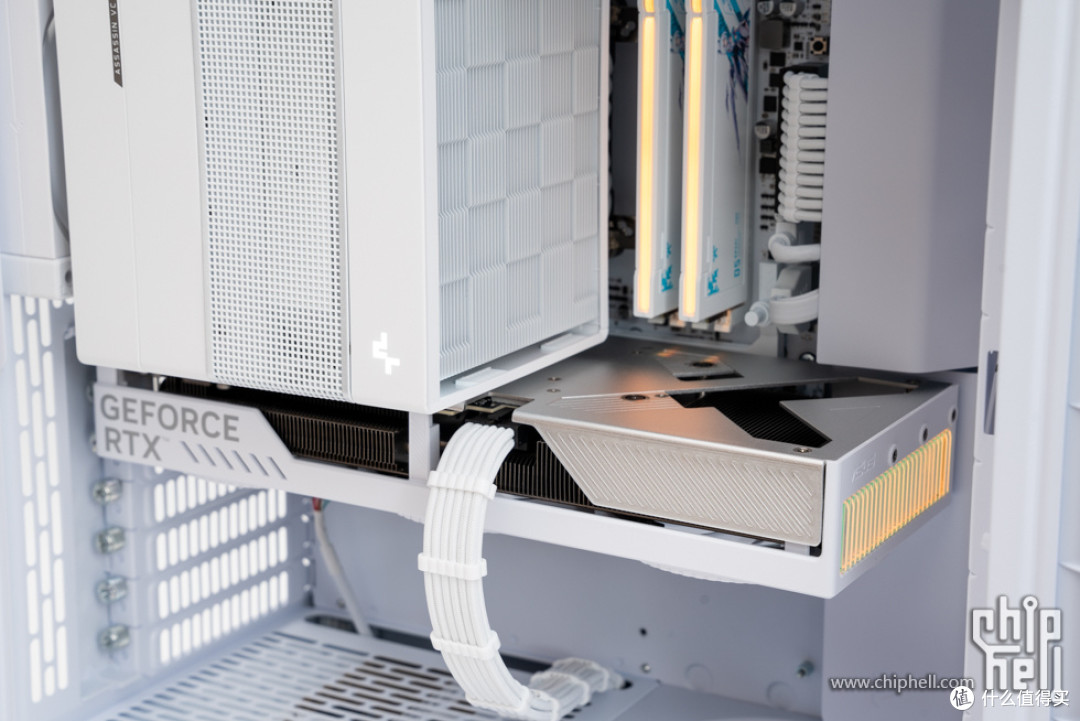

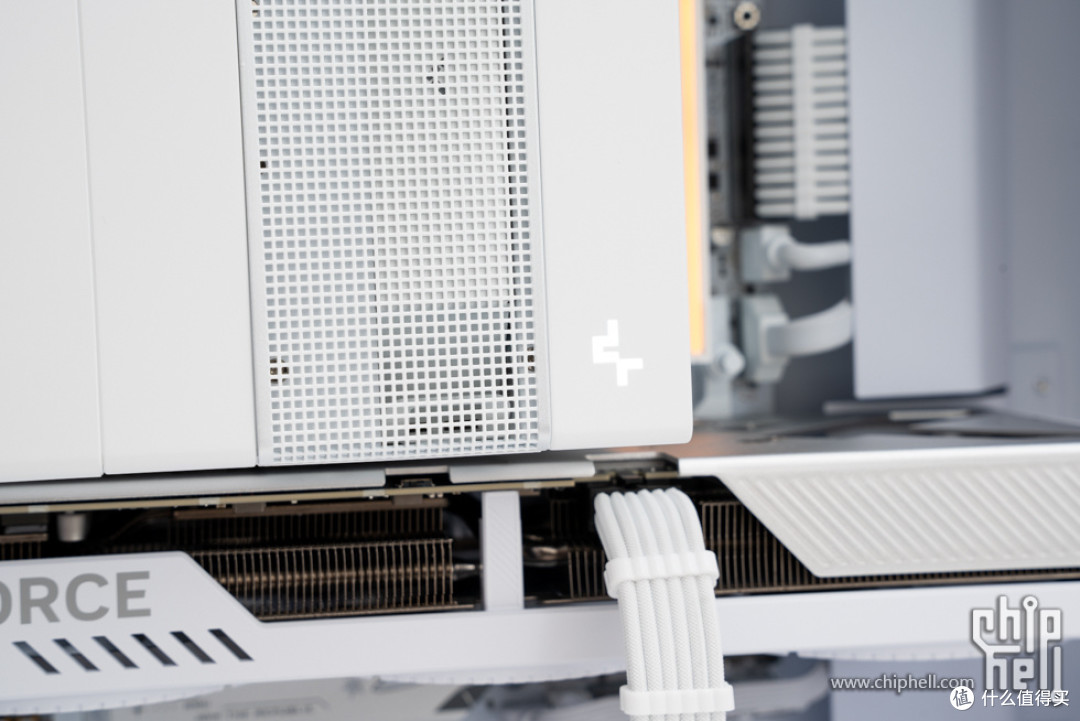

显卡供电线走线。

显卡前部的格栅装饰，带有RGB灯效。

待机状态下显卡风扇停转。

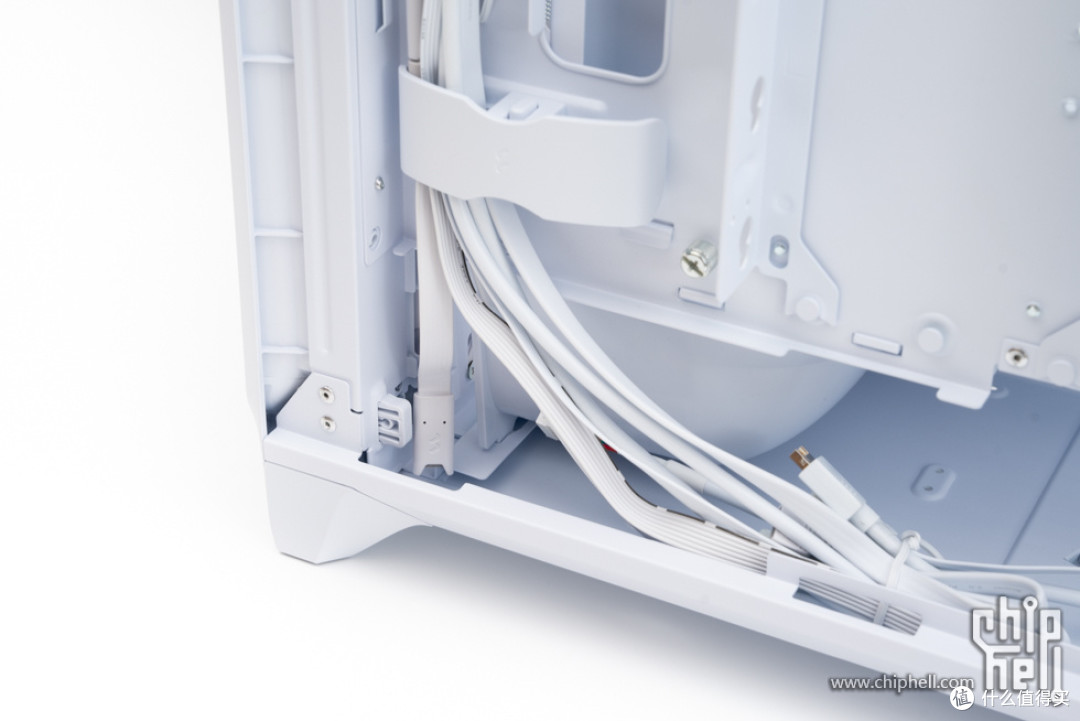

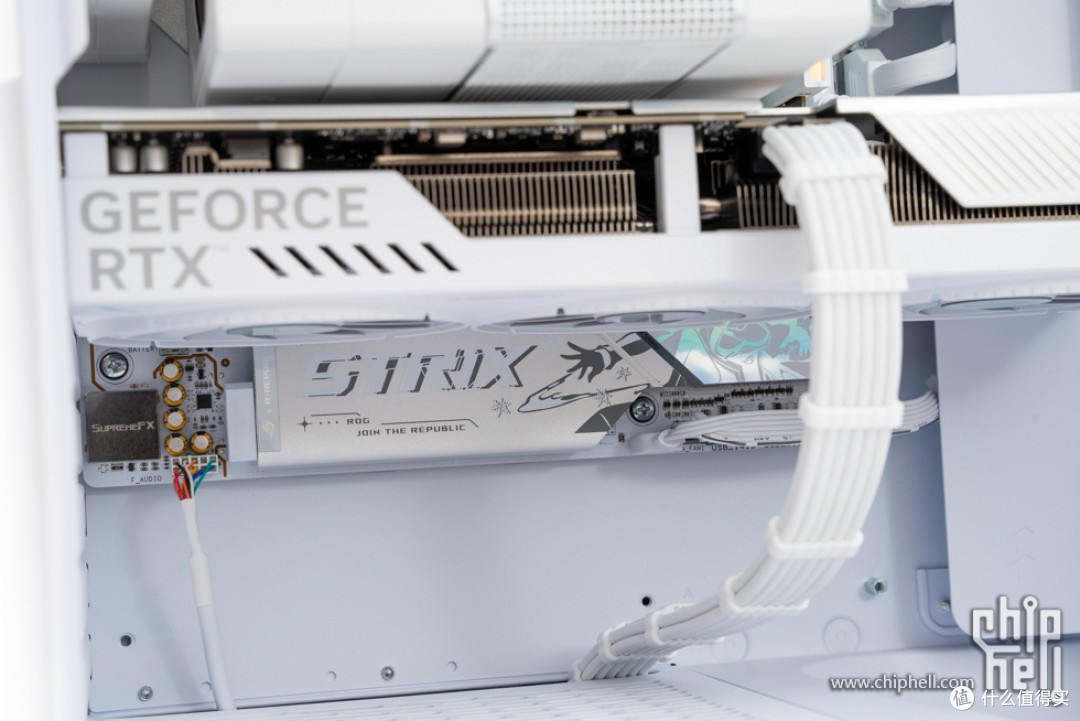

主板下方的跳线。

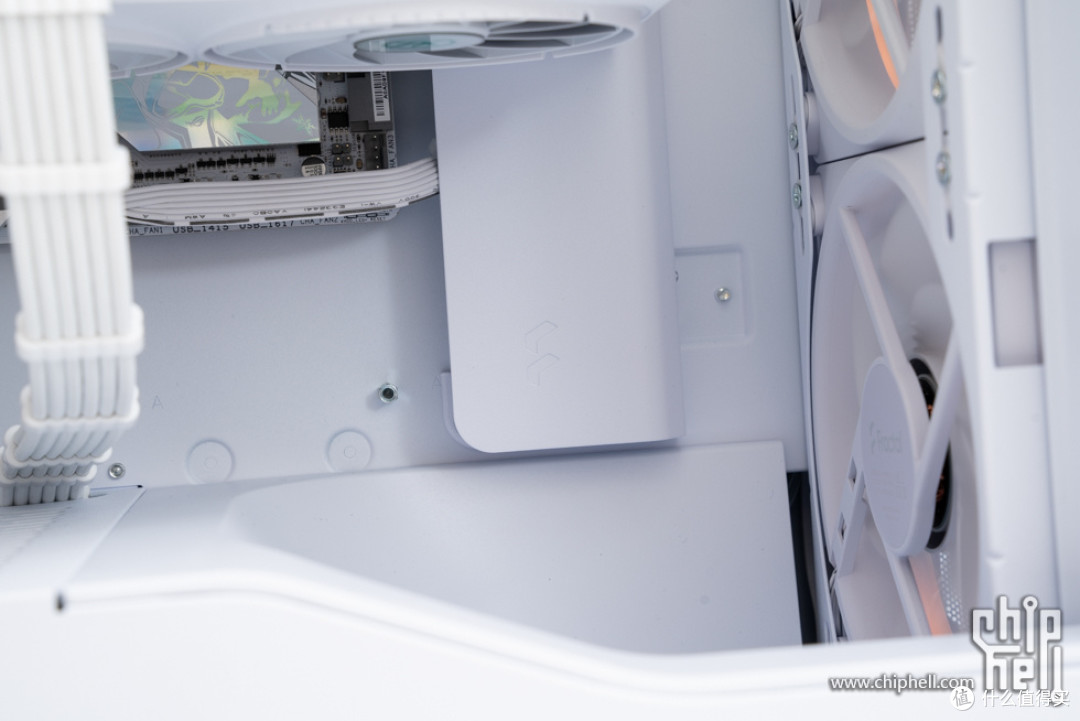

带有分型工艺logo的遮线盖板。

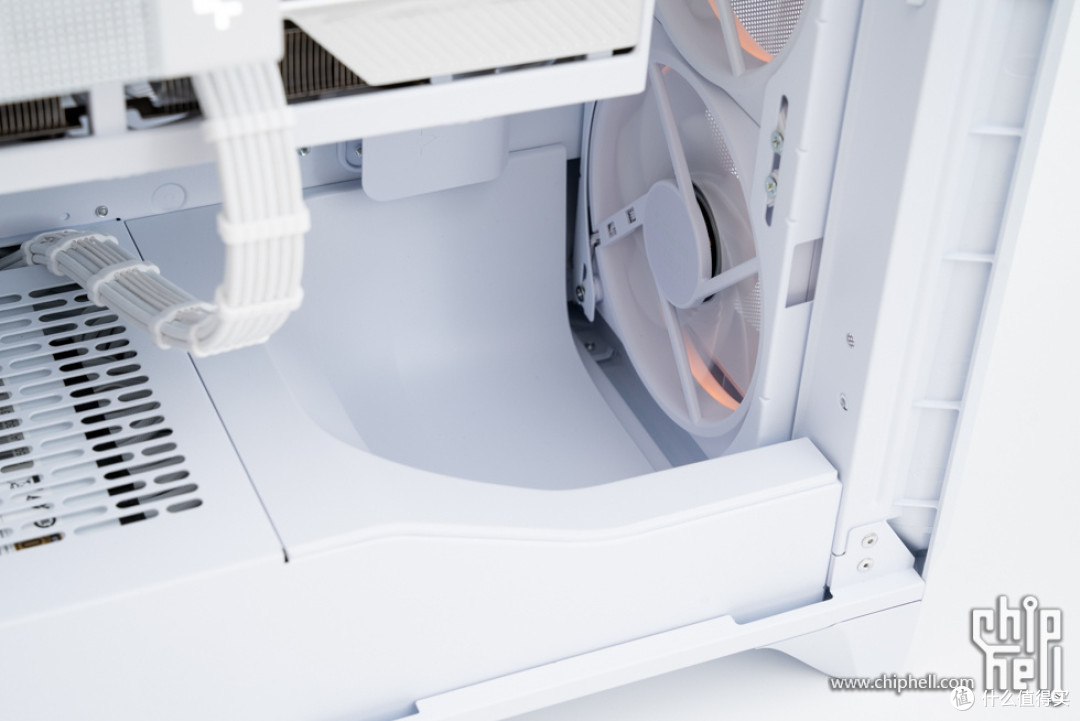

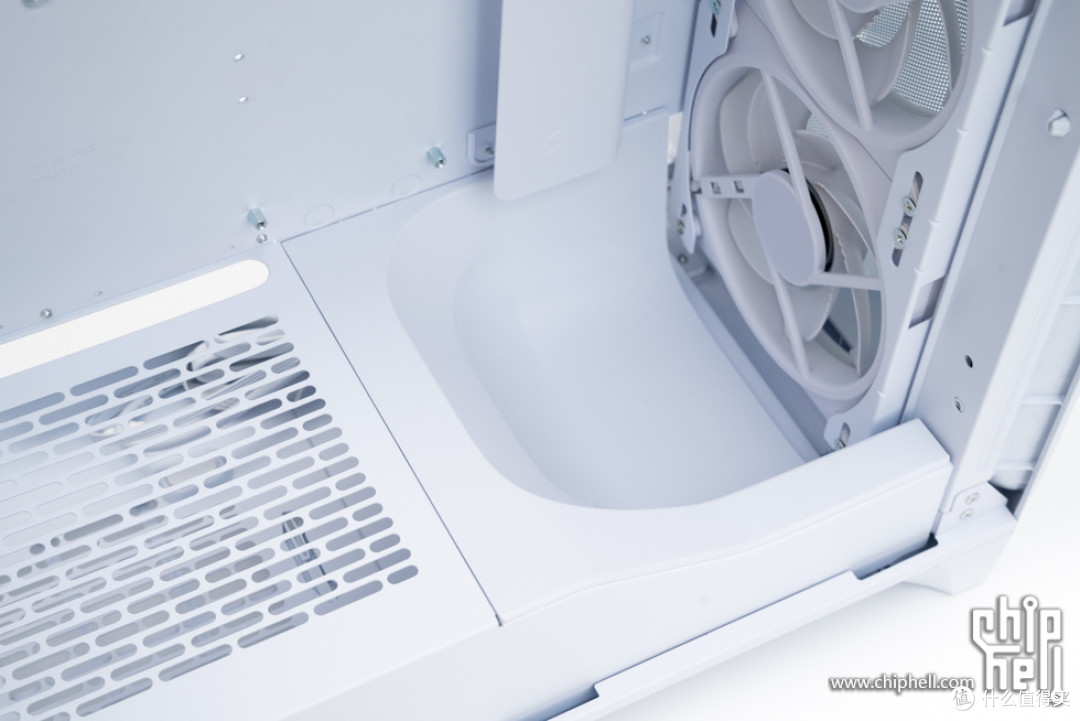

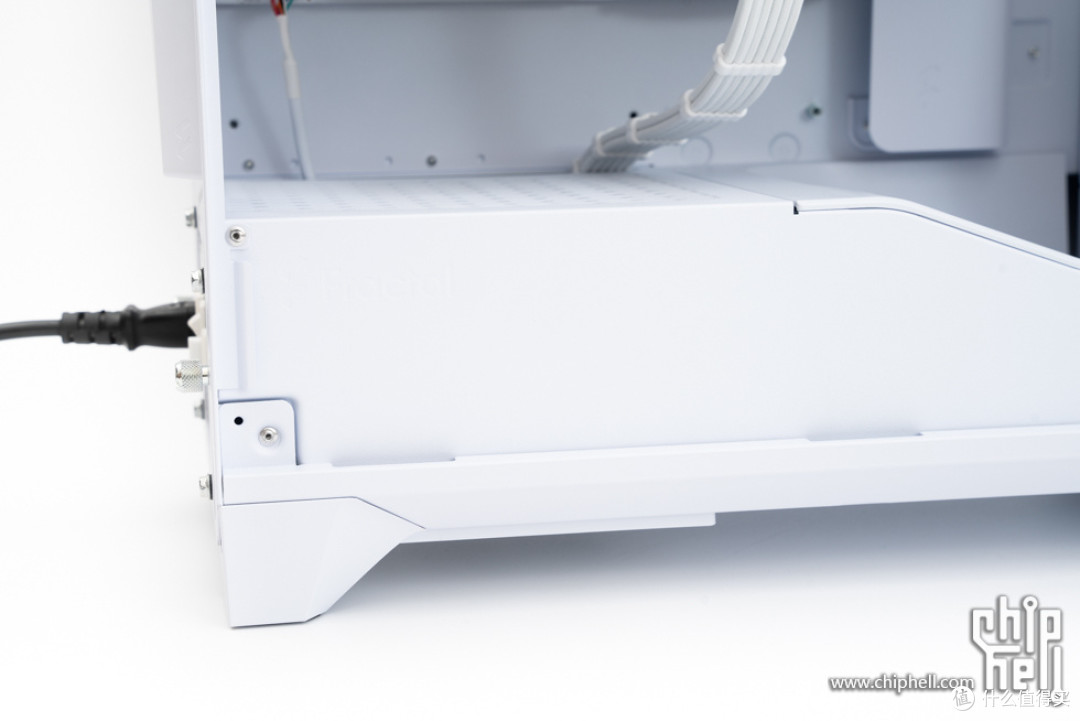

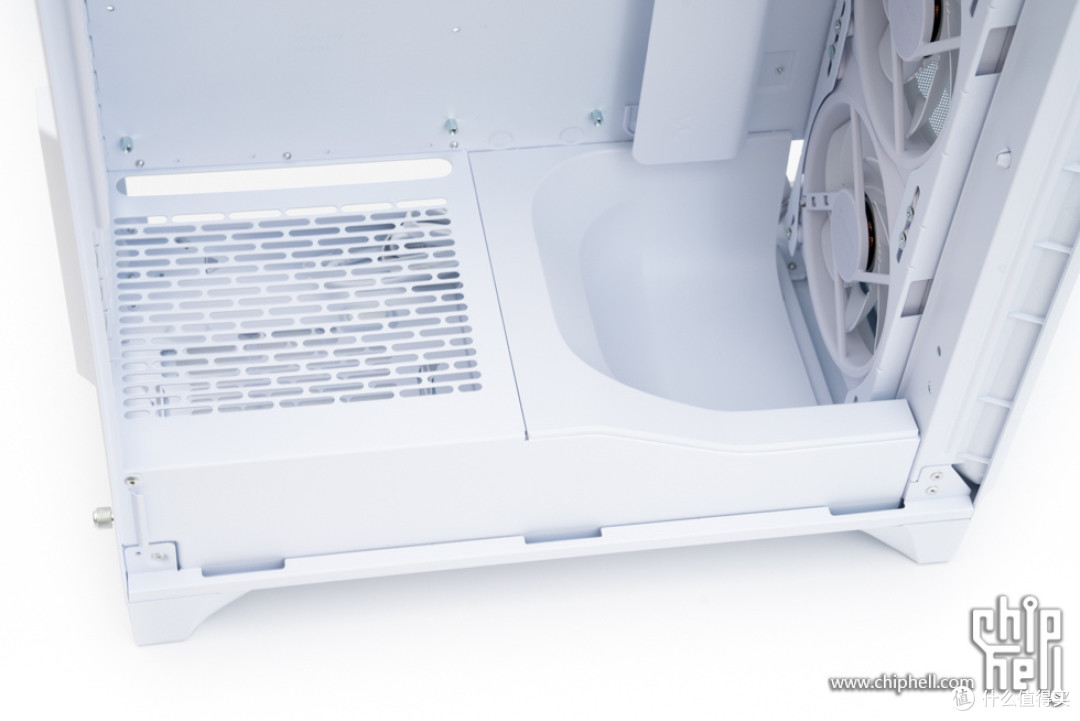

机箱前部下方的气流导向零件。

电源仓侧面的分型工艺logo。

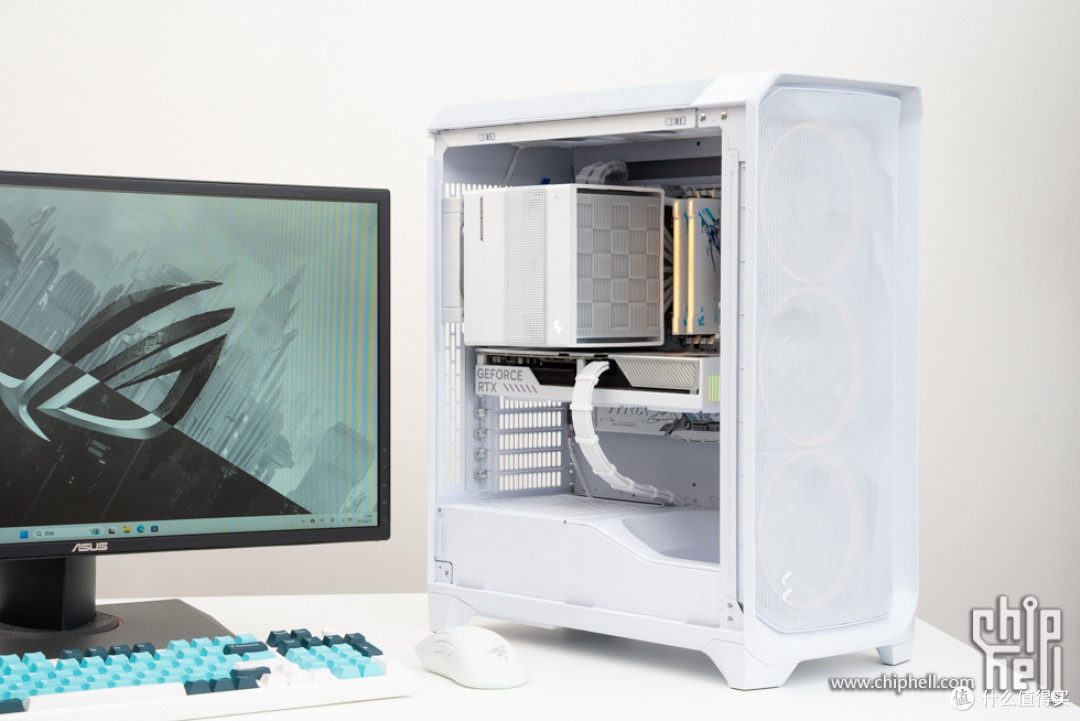

桌面展示

配件展示

华硕 ROG STRIX B850-G GAMING WIFI S 小吹雪主板，包装正面有产品型号和雪舞战姬二次元形象。

包装背面，包括主板照片、特性图片和详细的规格说明。

掀开主板包装盒，上盖内侧印有漂亮的ROG Se7en雪舞战姬。

主板正面，标准M-ATX版型，尺寸为24.4 cm × 24.4 cm，白色PCB，表面覆盖了大面积银白色散热装甲。主板融入了雪舞战姬元素，适合二次元爱好者和游戏玩家，适合白色主题装机。

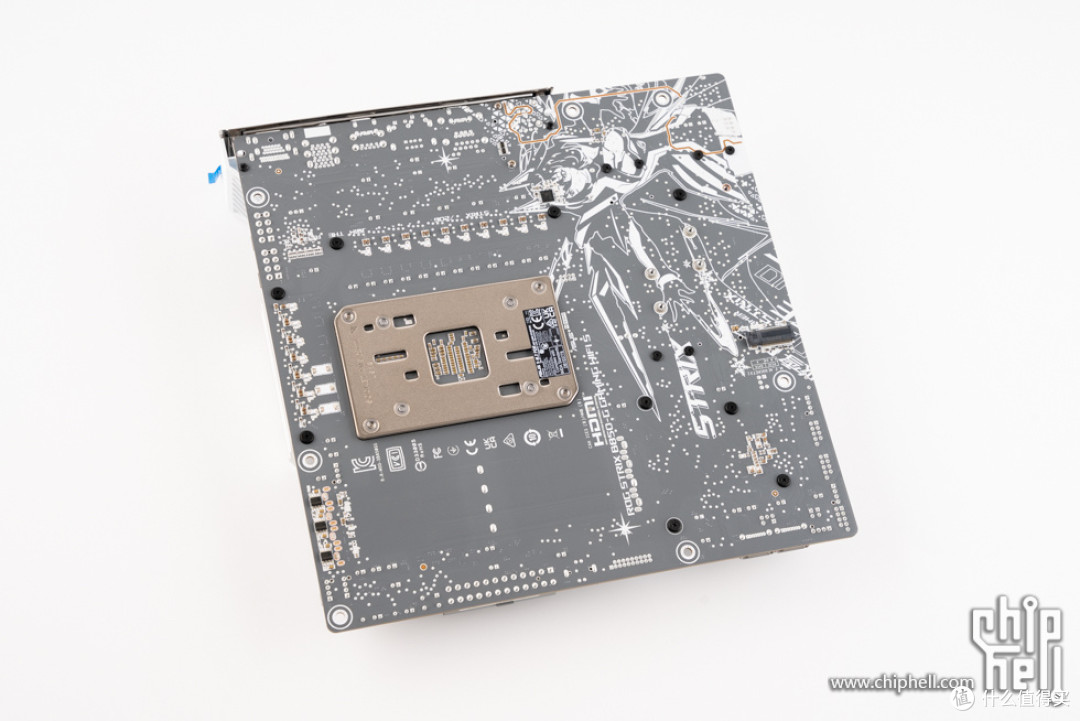

主板背面一览，这块主板采用8层PCB，焊点饱满，做工扎实，并印刷了各种认证标识logo、主板型号和雪舞战姬元素。

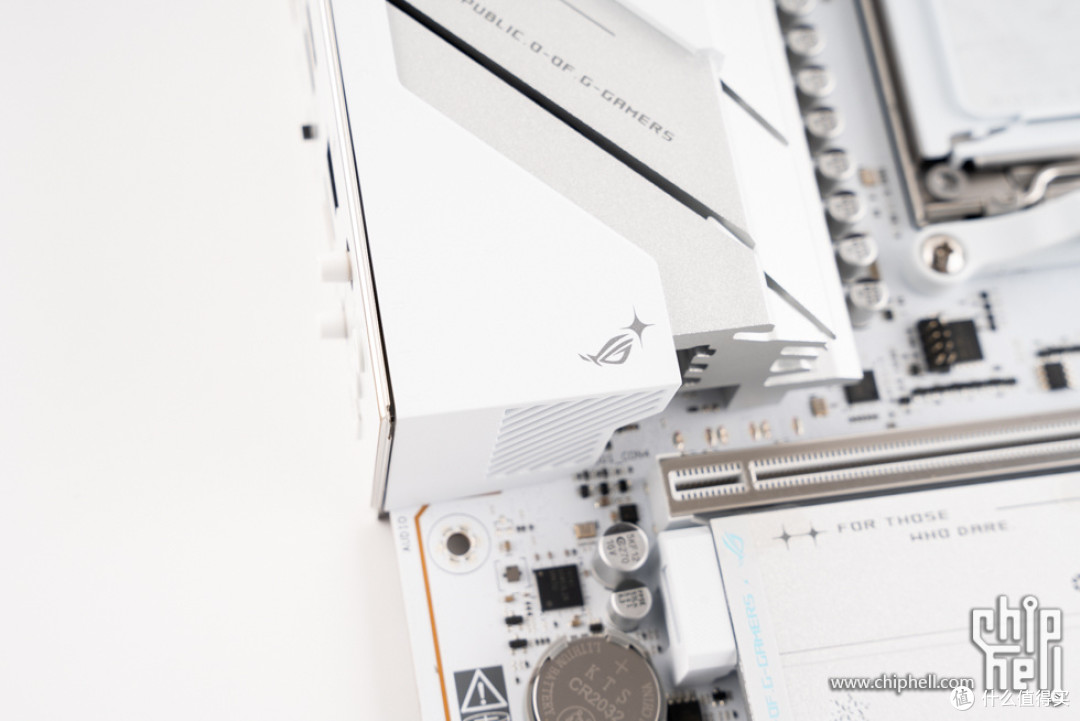

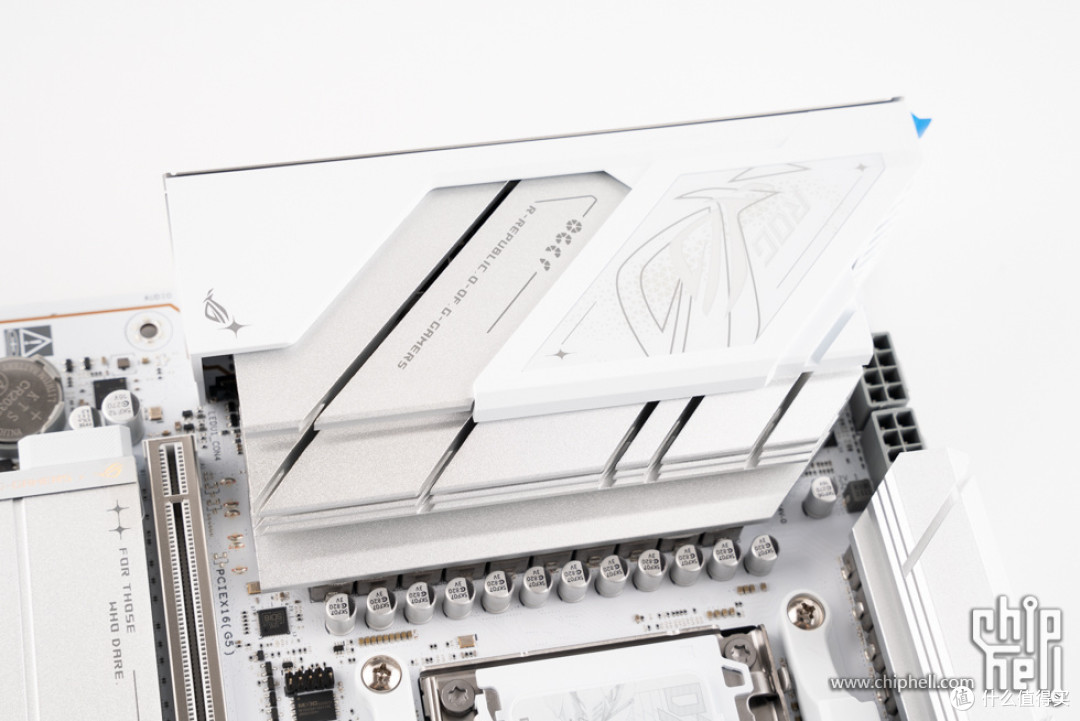

一体式I/O+VRM散热装甲，装甲顶部有支持ARGB灯效的ROG败家之眼及ROG元素。

VRM散热装甲内侧为格栅设计，增大散热面积。

CPU供电和散热模组，采用主流的两段式L型排布。

ROG败家之眼logo灯及ROG元素。

ROG logo小标。

供电部分，采用14+2+1供电模组（80A），采用高品质电感及耐用固态电容，支持三档性能调节（PBO增强）。

CPU插槽保护盖，上方印有雪舞战姬图案。

AMD AM5 LGA1718 插座，支持AMD Ryzen 7000/8000/9000系列CPU。

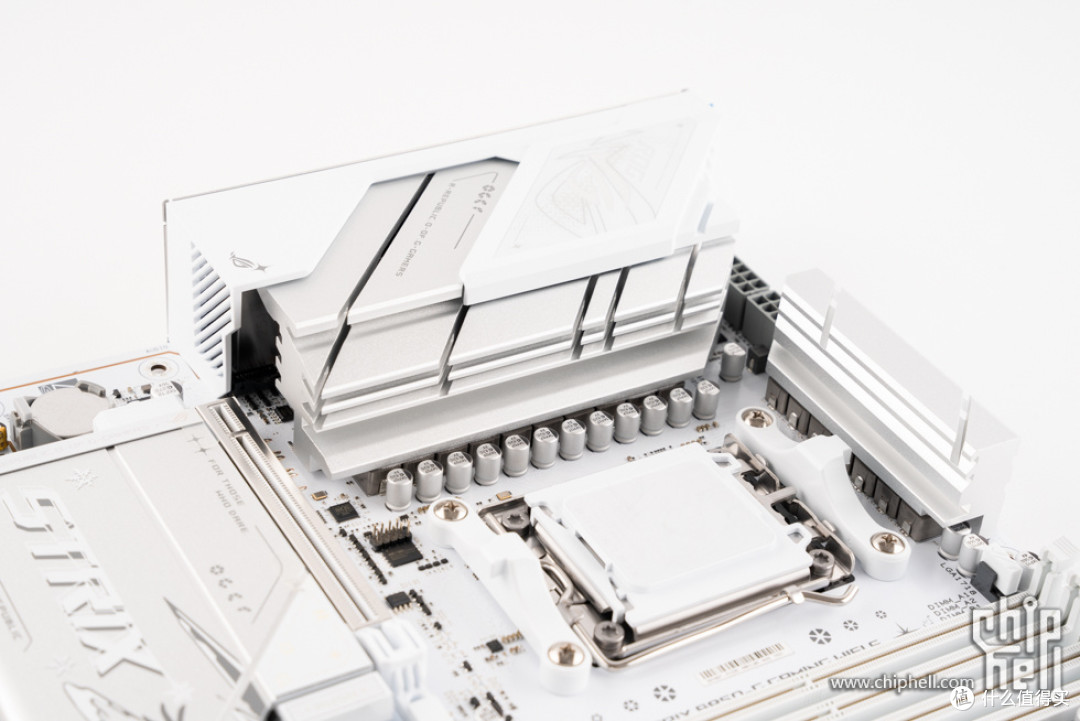

VRM供电模块采用了厚重的铝合金多层堆叠工艺，并做了斜纹镂空切割，增大散热面积。散热装甲内侧贴有高效导热垫，加速降温，确保高负载时平台的稳定。

8Pin+8Pin ProCool CPU供电接口。

4条DDR4内存插槽，最高支持DDR5 8000+ MT/s（OC），至高256GB 内存容量，支持EXPO/XMP 3.0。主板搭载了华硕AEMP II技术，可以自动监测内存芯片，优化频率、时序以及电压，轻松释放性能。

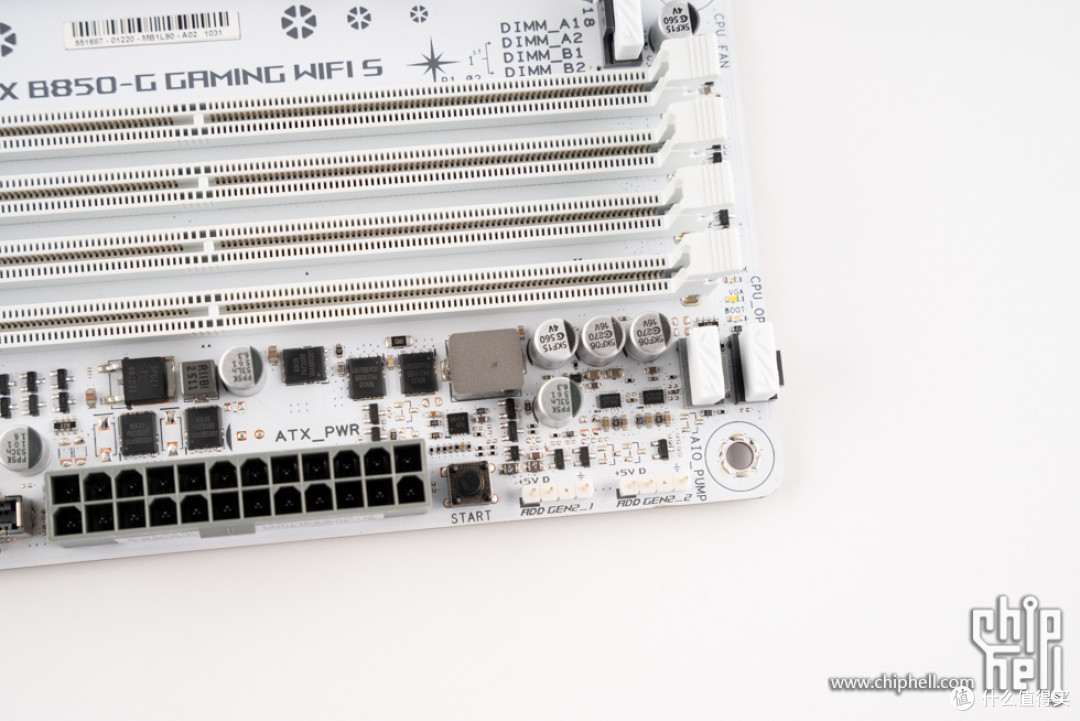

主板24Pin供电接口，前置USB 5G 接口、前置USB 10G Type-C 接口、主板24Pin供电接口。

4颗Q-LED故障诊断灯。

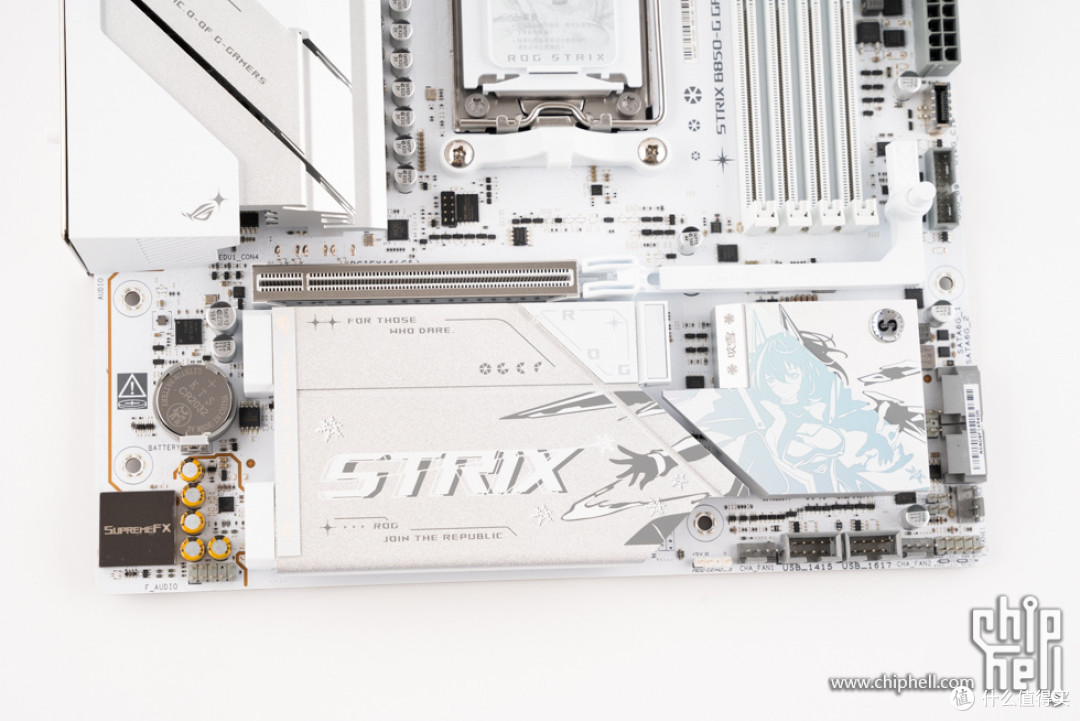

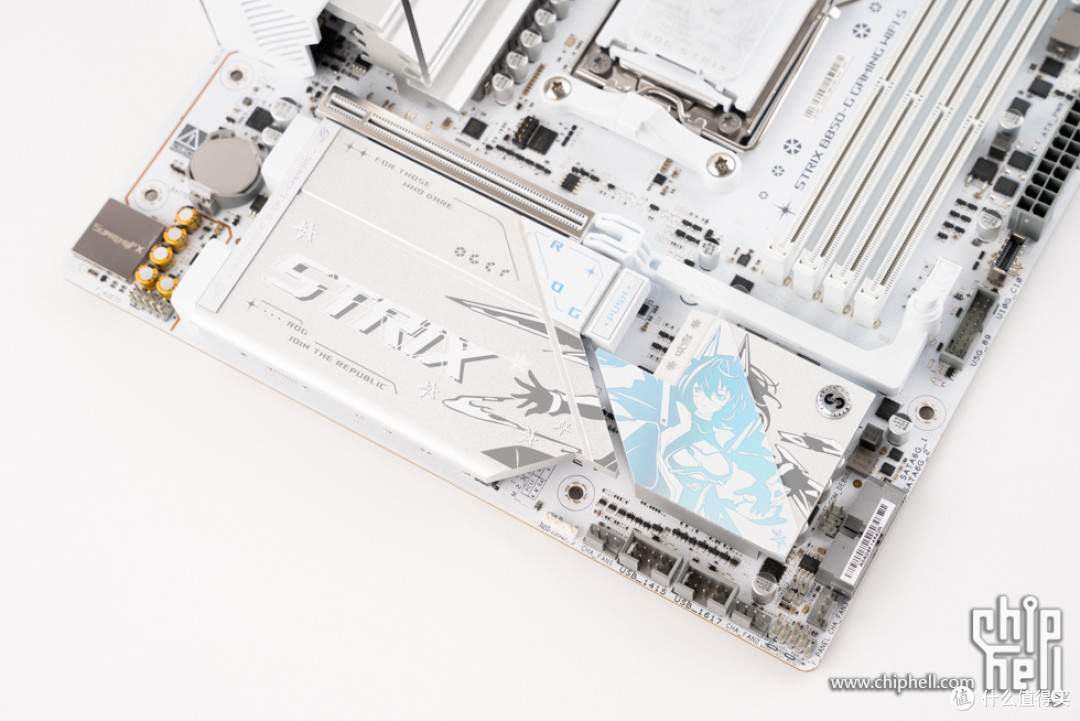

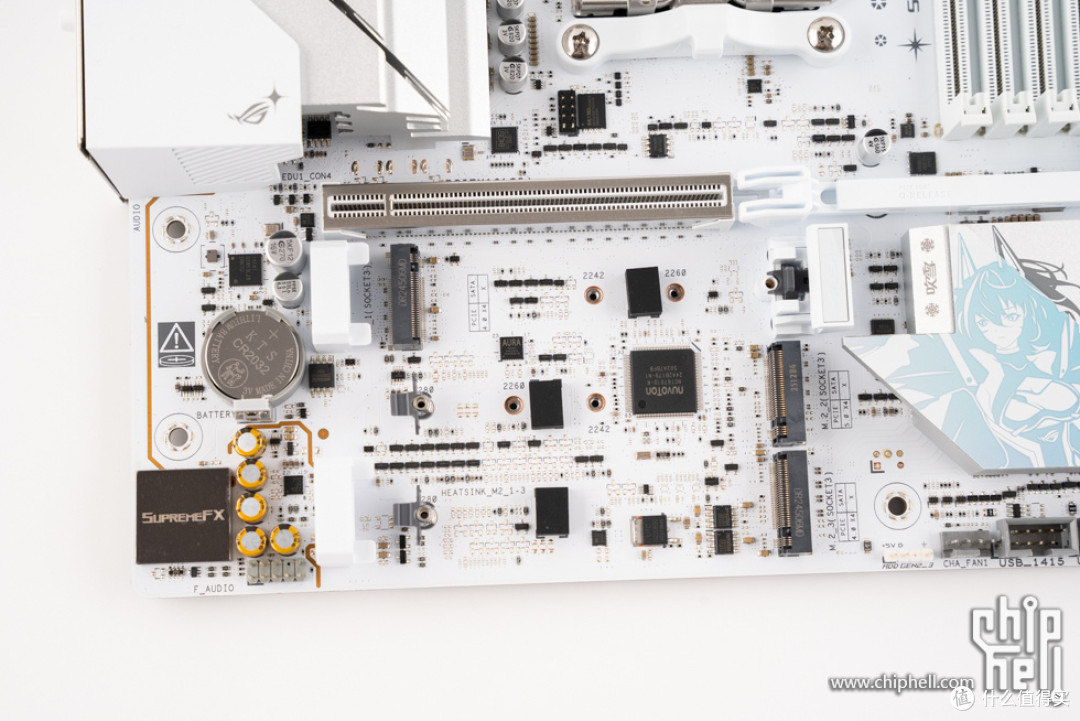

主板下半部分，采用了大面积的散热装甲覆盖。

显卡易拆健。

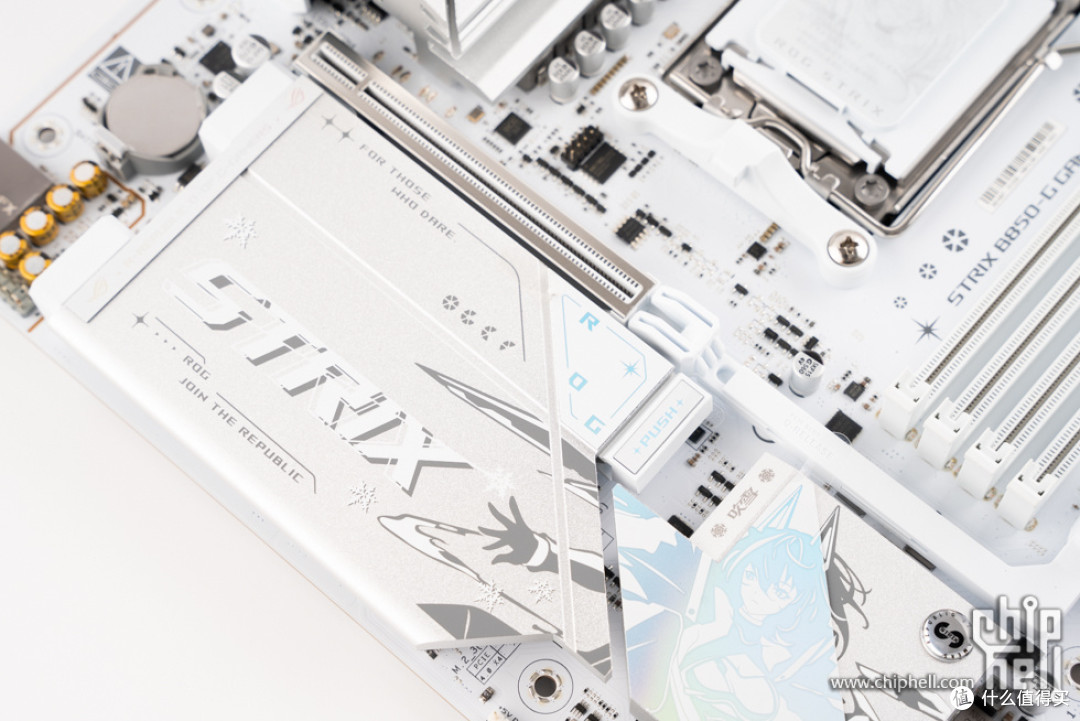

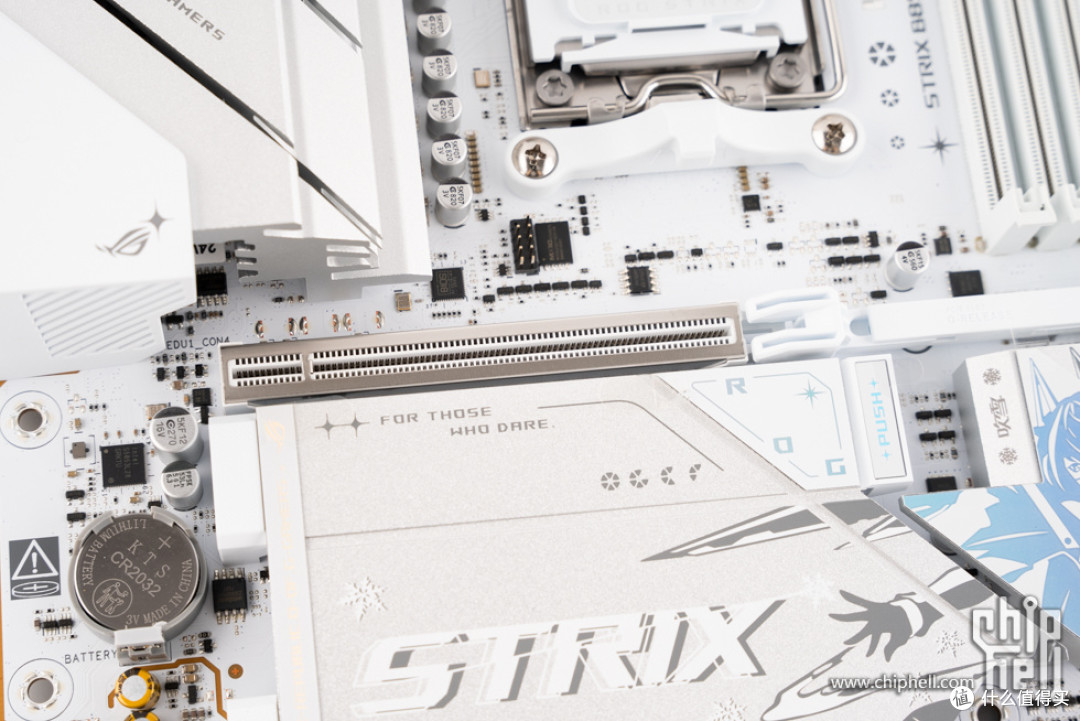

金属包边的高强度PCIe 5.0 x16显卡插槽。

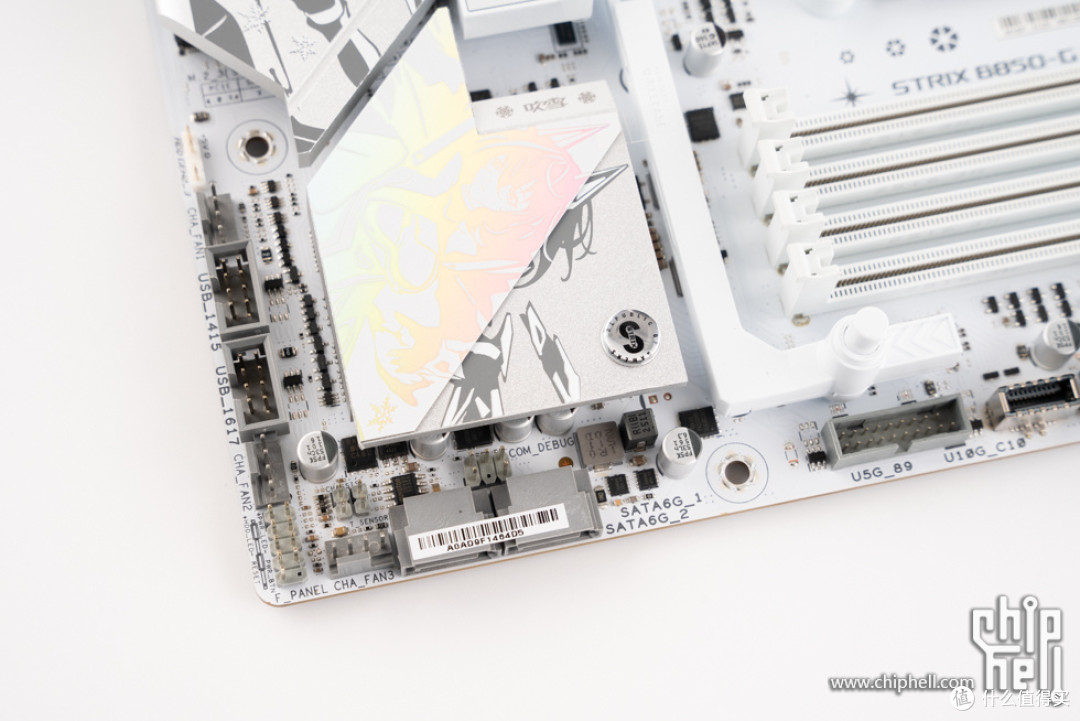

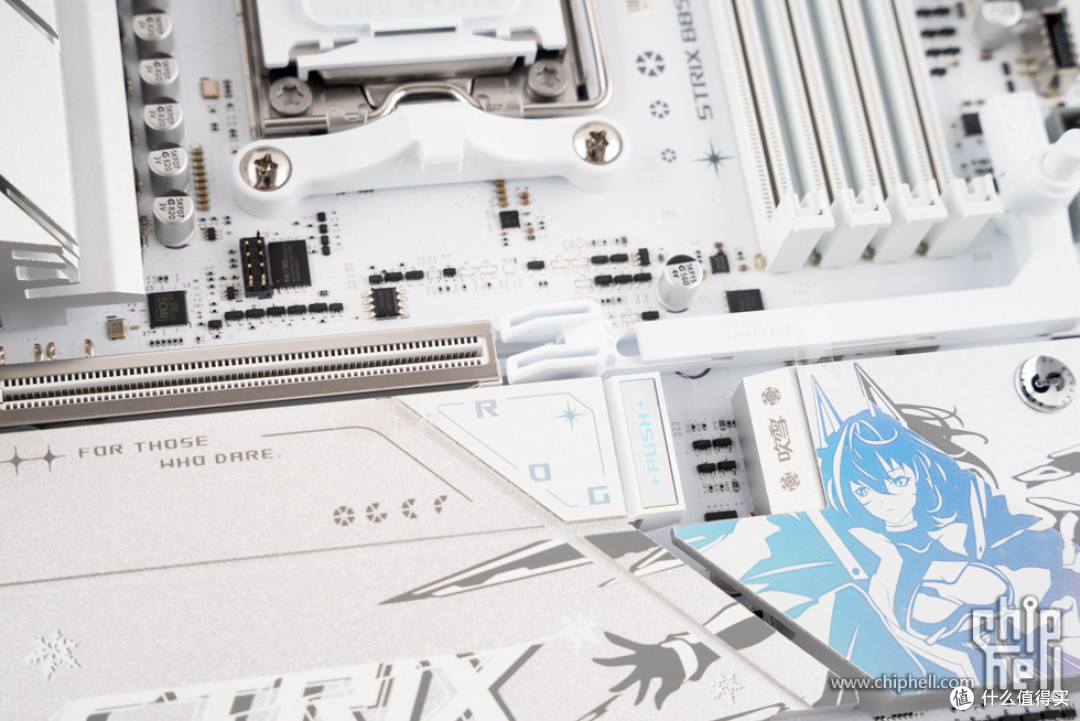

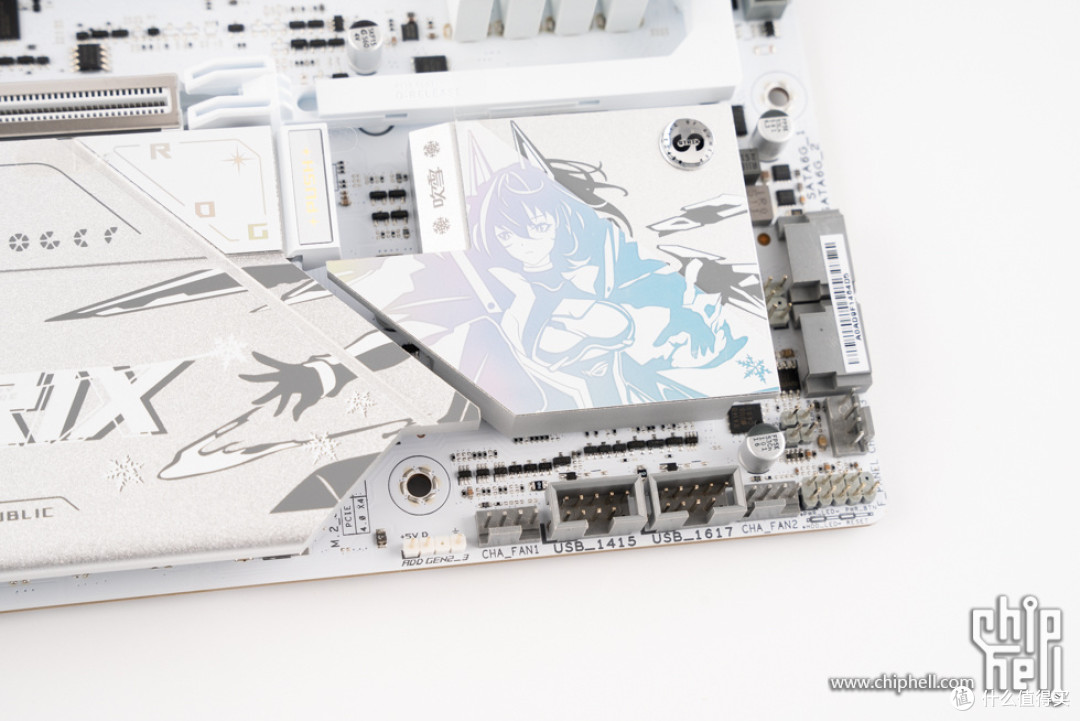

芯片组散热模块，上方有雪舞战姬图案。

幻彩的装饰贴片方式，不同角度下呈现不同的颜色。

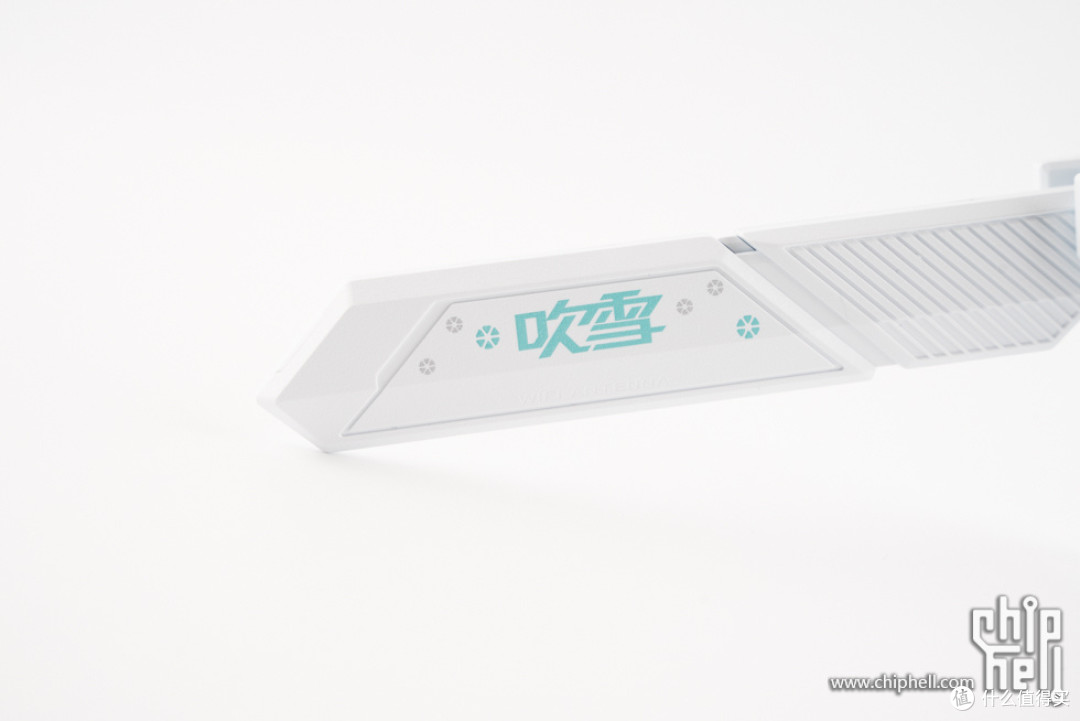

左上角设有倾斜装饰设计，并印有吹雪标识。

水滴状的Strix logo 标识装饰件。

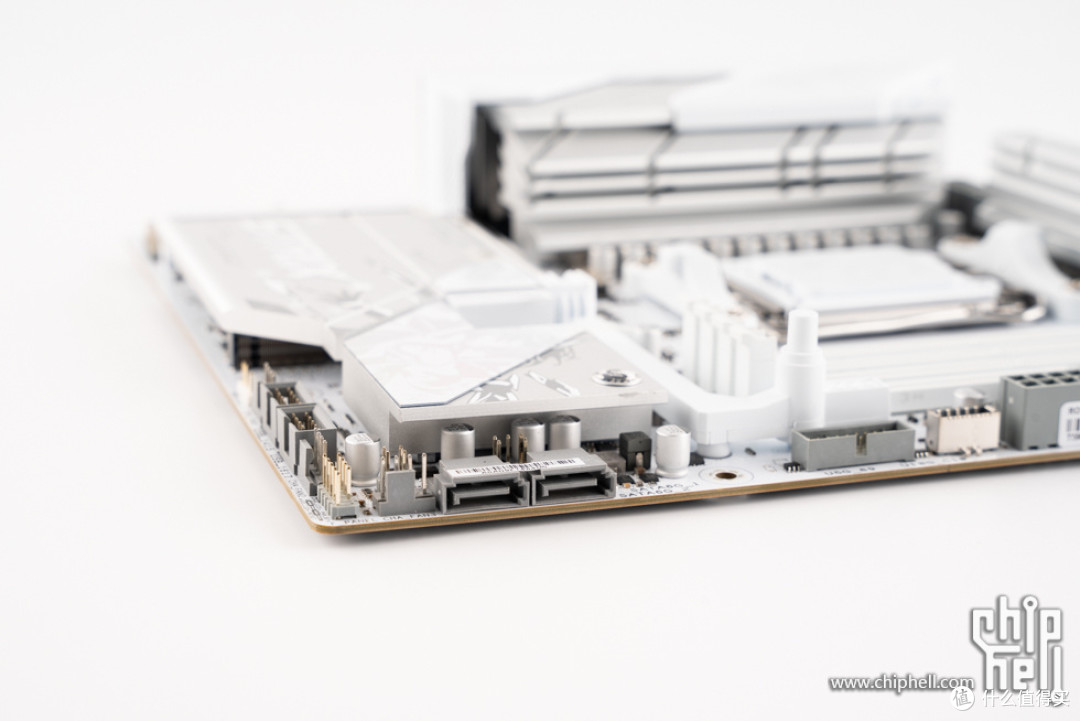

2个横置的原生SATA 6Gbps接口。

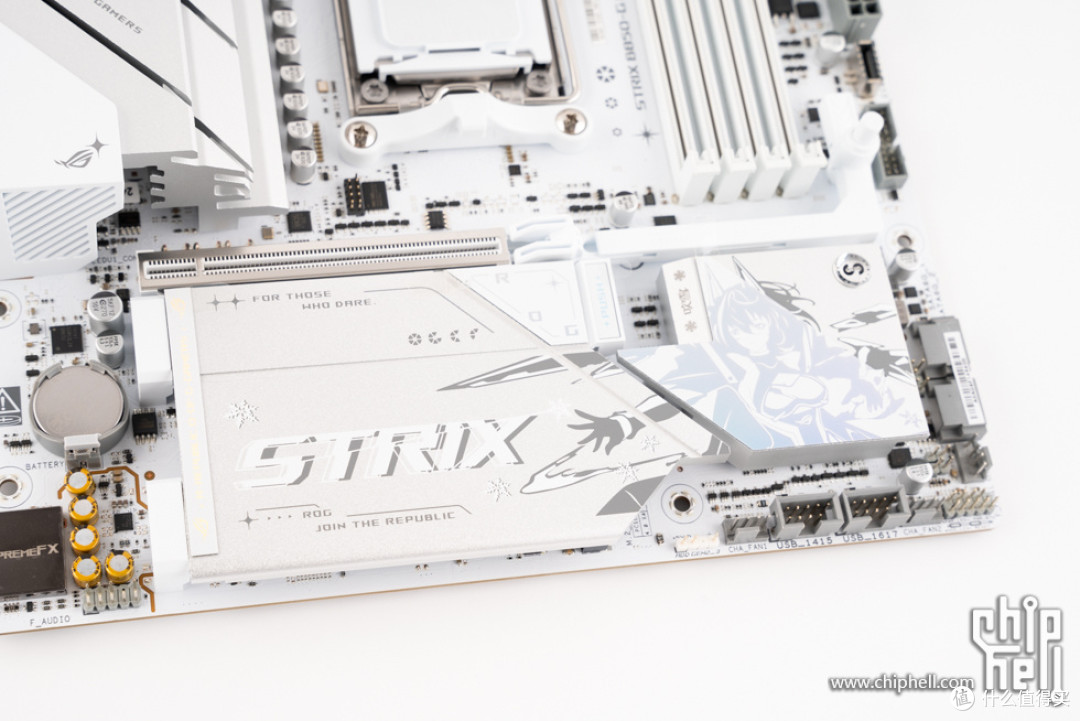

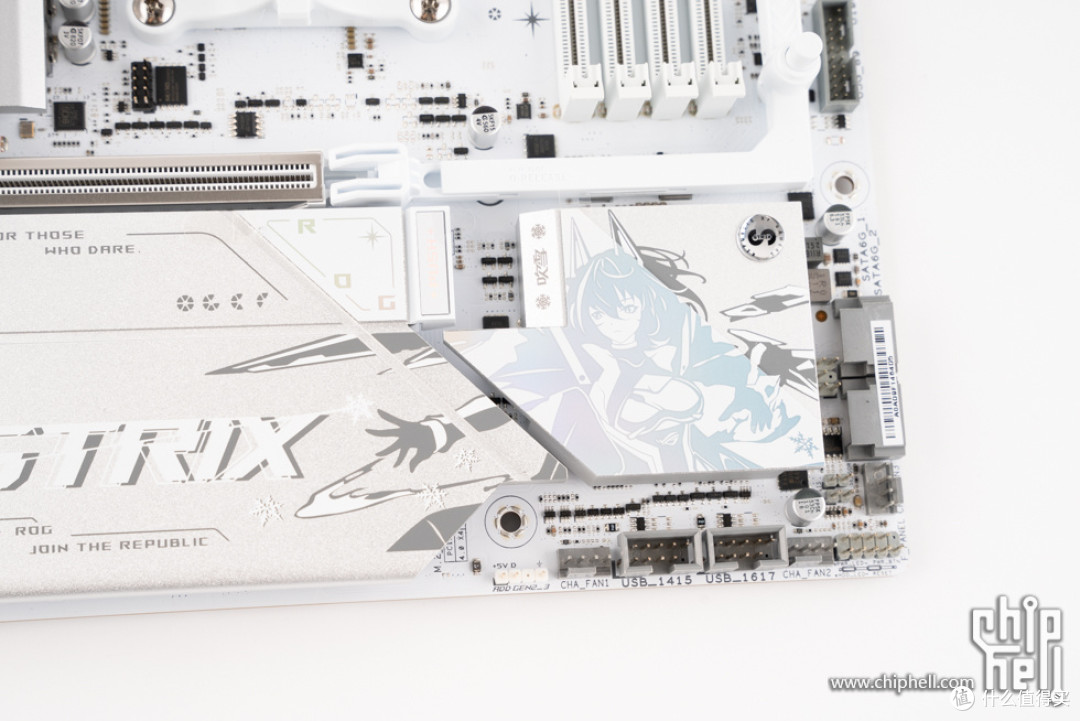

M.2 SSD散热片与芯片组散热模组采用共同装饰设计，以构成吹雪卡通形象和Strix标识等其他装饰元素。

M.2 SSD散热片部分，表面为Strix标识、各类slogan文字和装饰图案，芯片组侧采用吹雪卡通形象装饰。

散热片的解锁机构，按下后部的按钮即可弹出。

M.2 SSD散热片采用整体设计，即可以给正面的所有M.2 SSD进行散热。

集成声卡部分，搭载ROG SupremeFX ALC 1220P 音频芯片，带有音频保护罩，支持杜比全景声，搭载了Savitech SV3H712放大器、采用高品质音频电容，带有音频分割线。

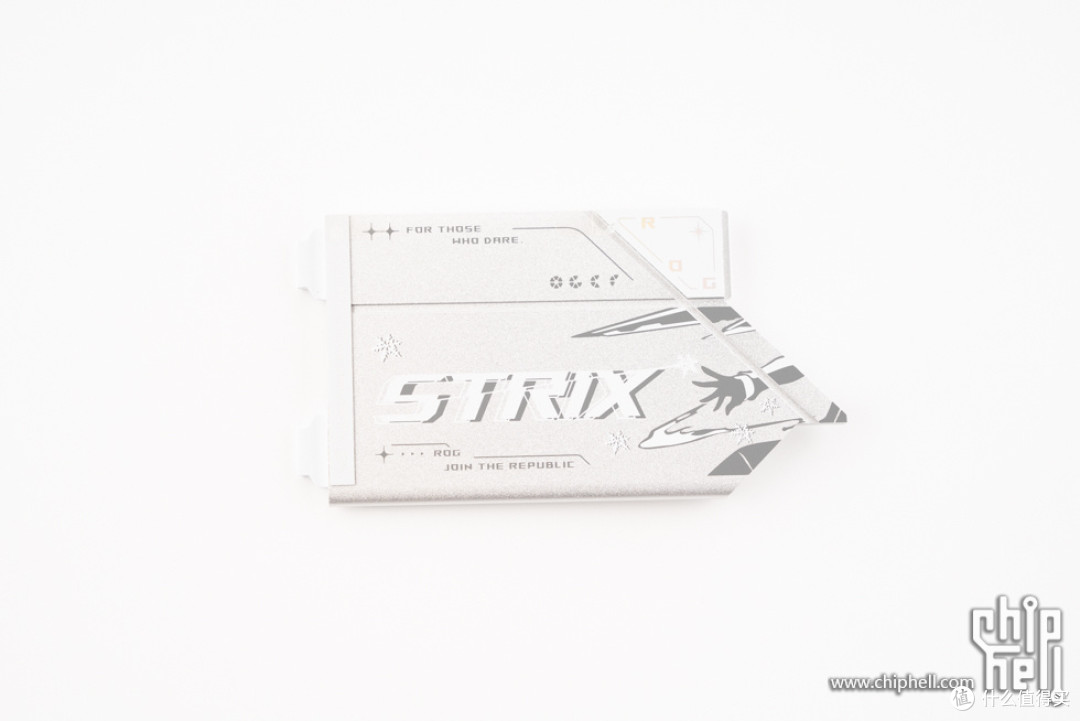

M.2 SSD散热片正面。

内侧设有3条散热垫。

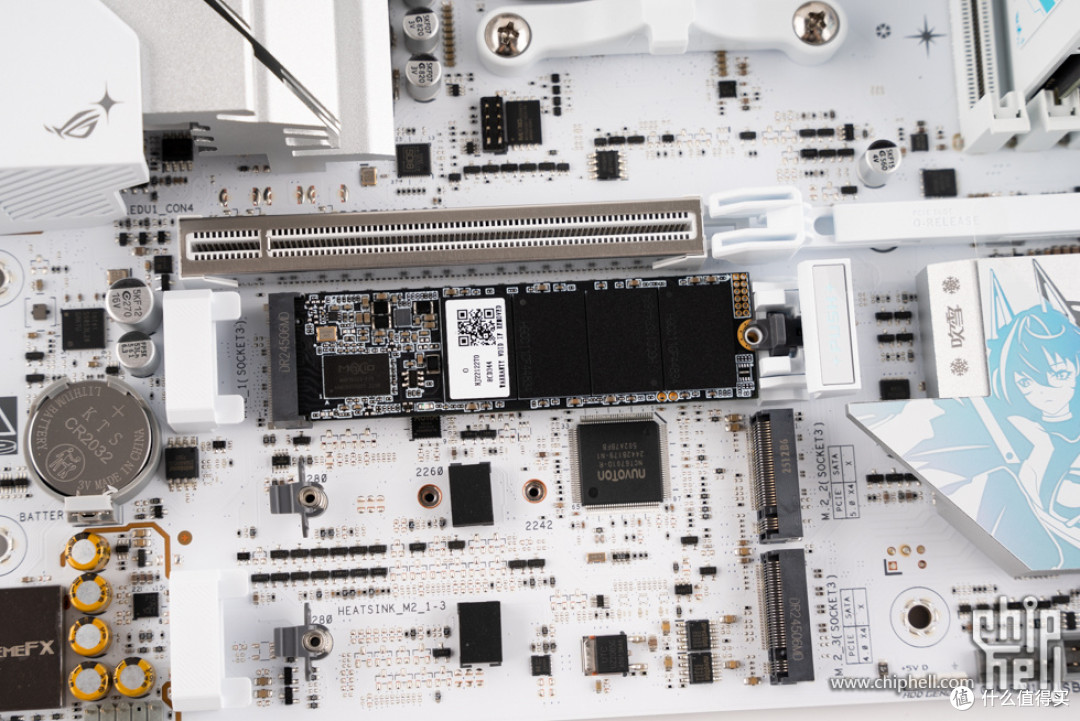

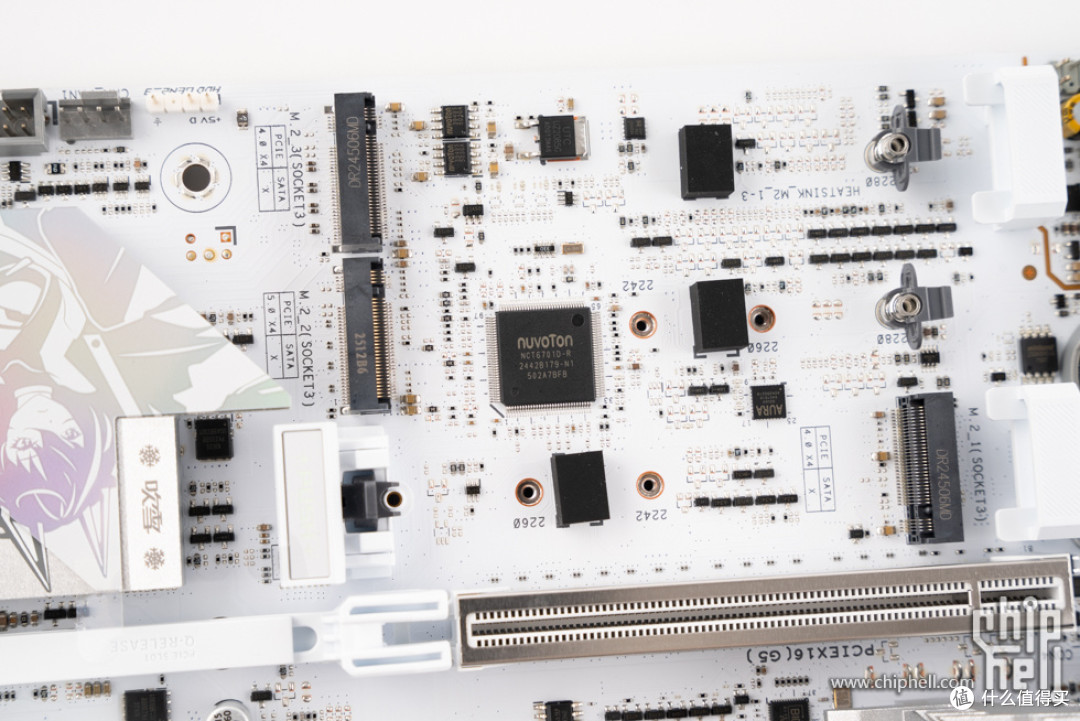

3个M.2 SSD插槽，采用M.2便捷卡扣2.0，无散热背板设计。最上方的为M.2_1插槽，最大支持PCIe 4.0 x4，由CPU提供通道，尺寸规格上兼容2242/2260/2280三种。中部的为M.2_2插槽，最大支持PCIe 5.0 x4，由CPU提供通道，尺寸规格上兼容2242/2260/2280三种。下方的为M.2_3插槽，最大支持PCIe 4.0 x4，由芯片组提供通道，尺寸规格上仅兼容2280一种。

提供运行状态监控等功能的Nuvoton NCT6701D-R芯片。

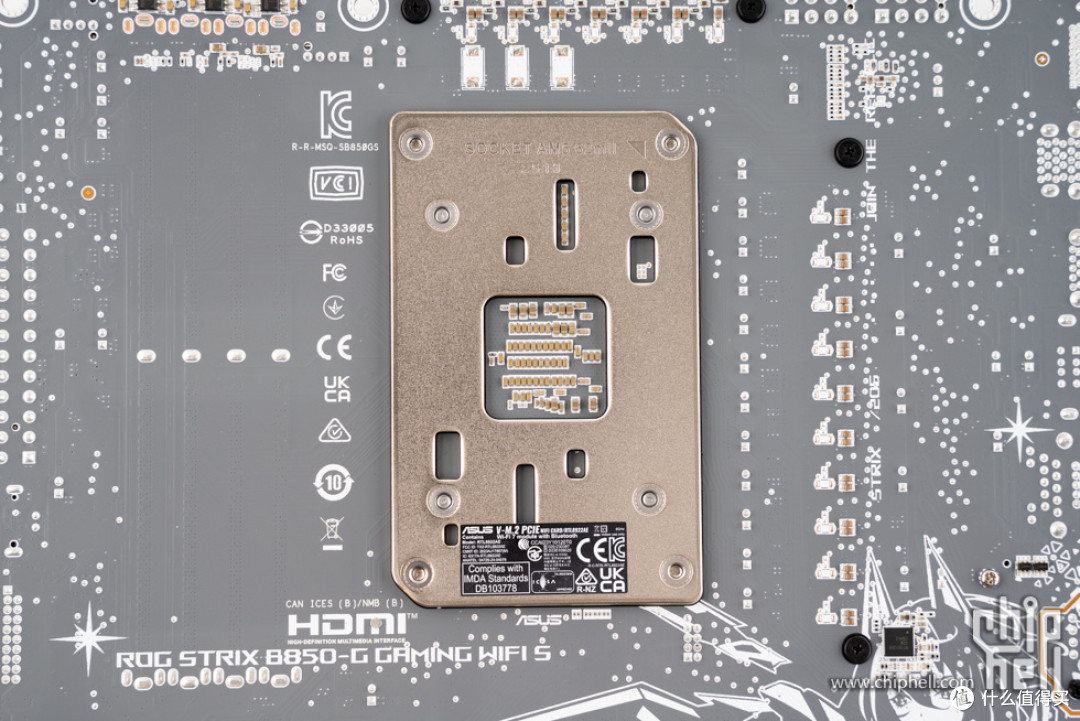

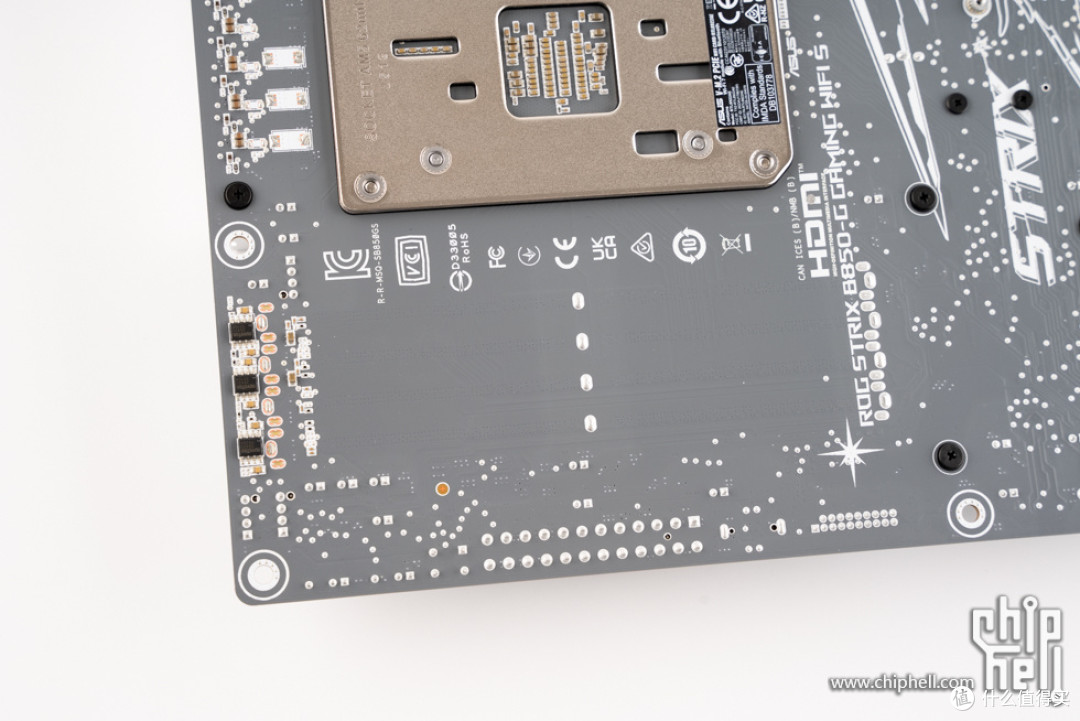

主板背面，CPU插槽底座左侧有各种认证标识。

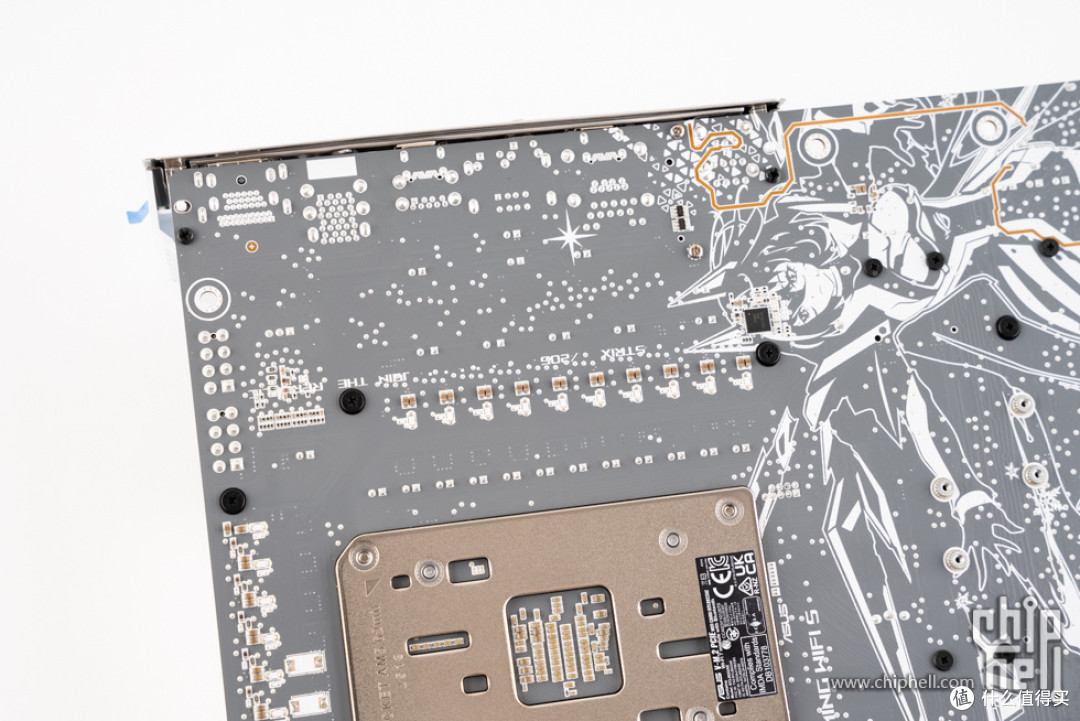

供电部分背面。

内存插槽背面的PCB。

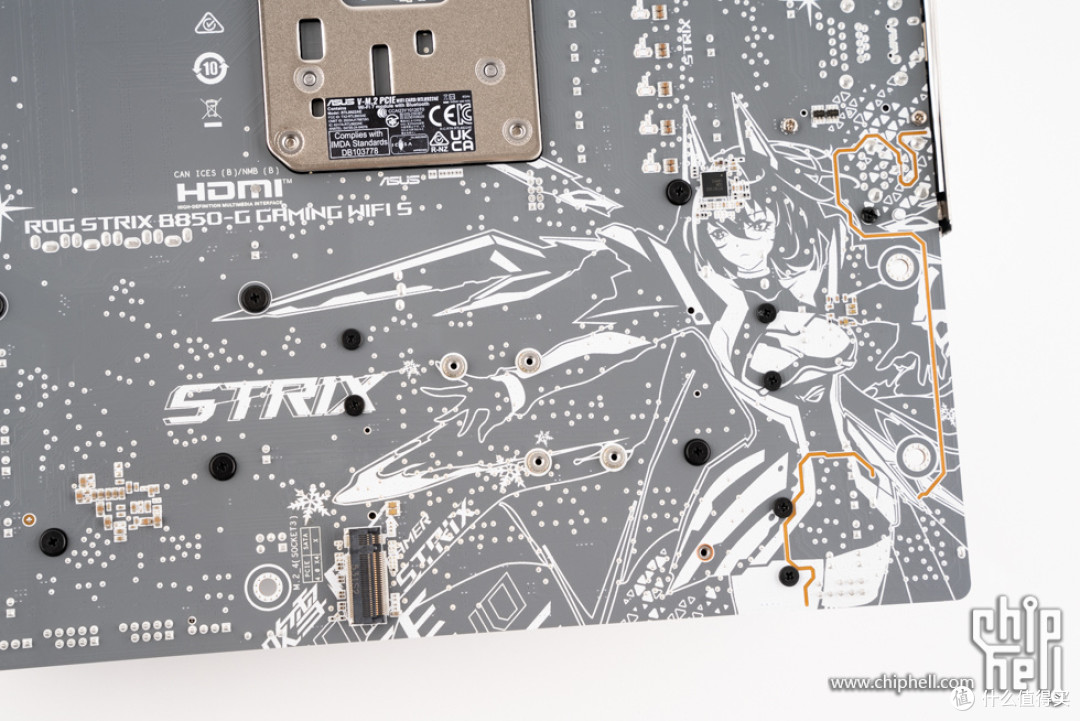

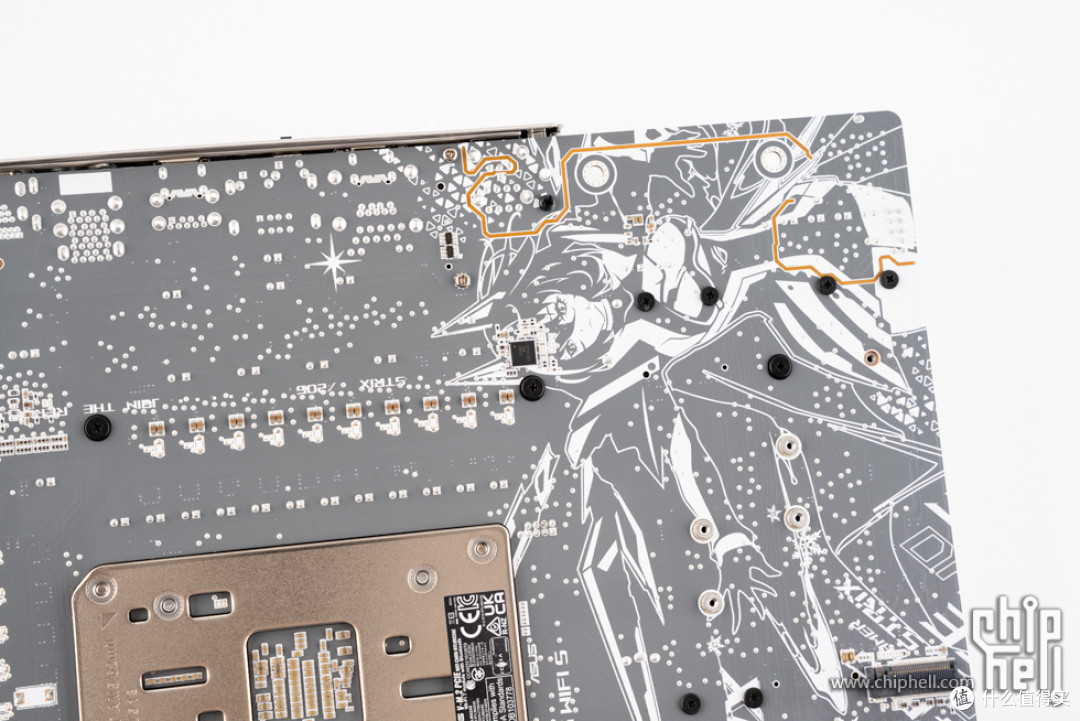

主板背部PCB上印刷的雪舞战姬图案。

集成声卡部分的隔离线。

主板背面的M.2 SSD 插槽，标号M.2_4，最大支持PCIe 4.0 x4，由芯片组提供通道，尺寸规格上仅兼容2280一种。

PCB上印有主板型号。

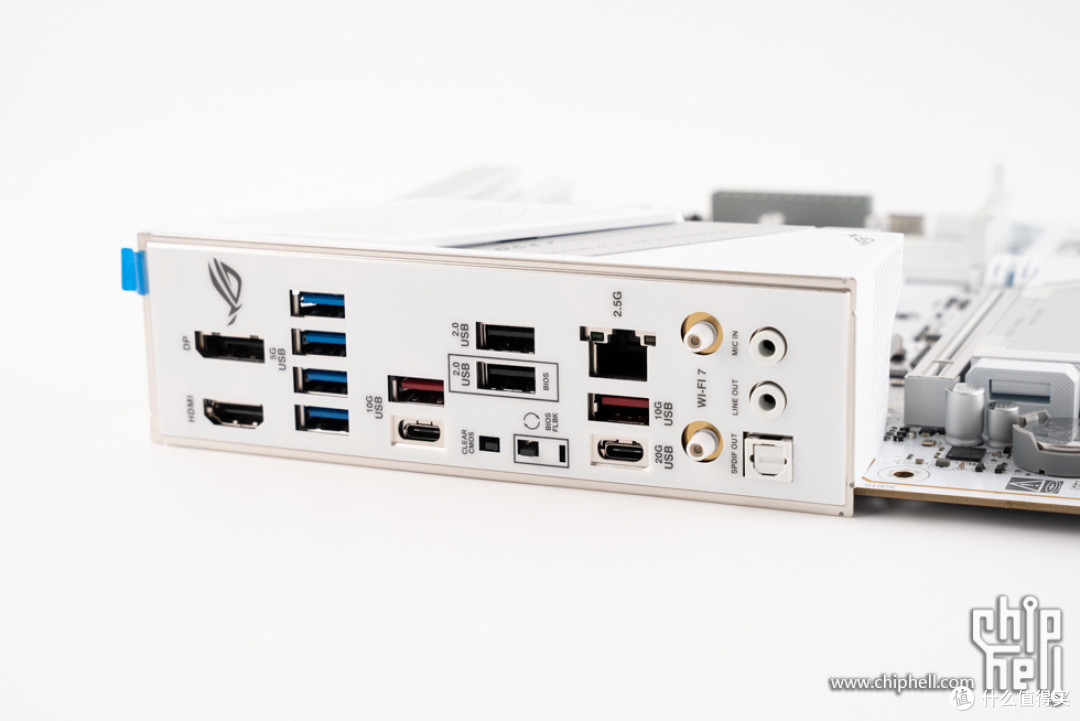

主板后方I/O接口，提供1个HDMI 2.1接口、1个DP 1.4接口、4个USB 5G Type-A、2个USB 10G Type-A、1个USB 10G Type-C、2个USB 2.0、1个Clear CMOS按钮、1个BIOS FlashBack按钮、1个2.5Gbps 有线LAN、1个USB 20G、Wi-Fi 7 双天线无线网卡天线接线端、以及2个3.5mm+1个S/PDIF光纤输出的音频接口组。

附件一览，包括说明书、贴纸和吹雪卡片。

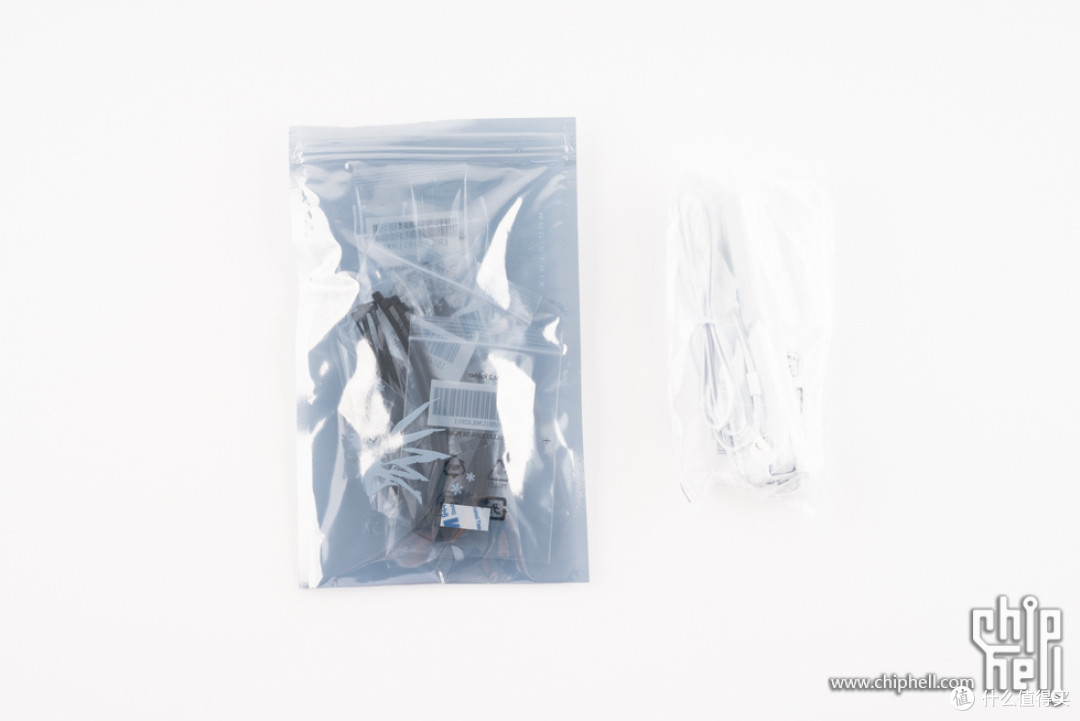

附件包，包括SATA线两根、对应配套梳理的M.2 SSD安装附件、扎带。

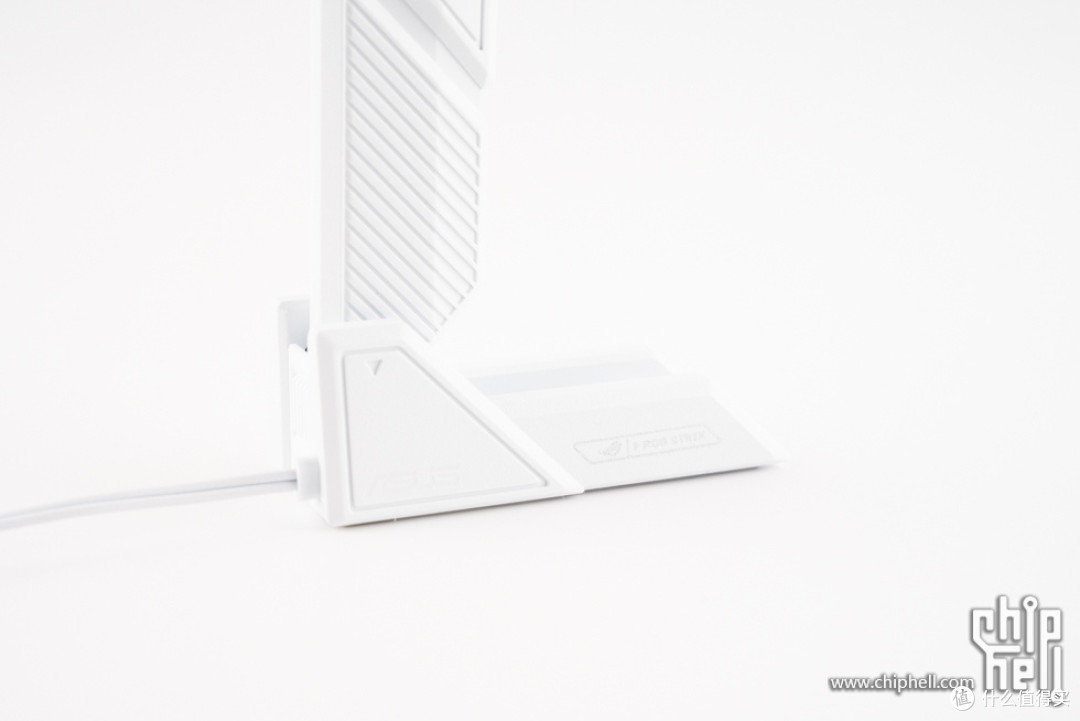

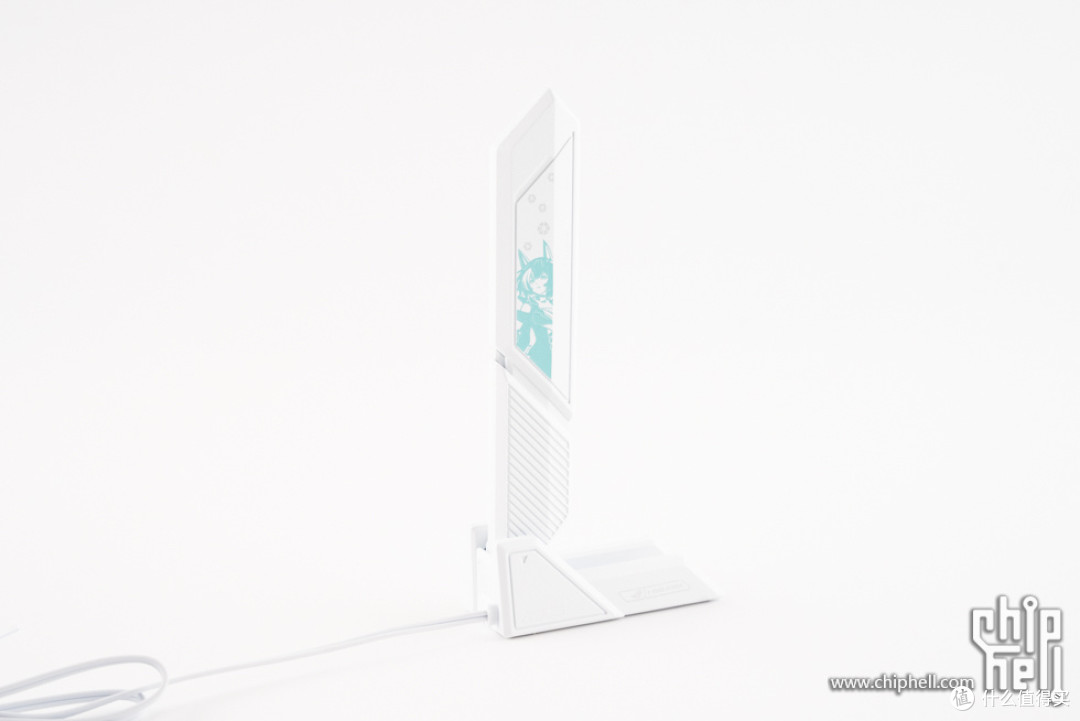

立式WiFi天线。

天线表面印有吹雪姬和吹雪的专属花色图案。

华硕 TX-RTX5070-O12G 天选显卡，包装印有ASUS TX RTX5070 O12G 华硕天选电竞显卡字样、显卡轮廓简图和天选姬图案，左下角标注了显卡特性，右下角是NVIDIA标准的产品型号。

包装背面用图文方式介绍了显卡的各种特性，非常详细。

附件一览，包括产品说明书、供电连接说明、电源转接线。

天选姬贴纸及海报。

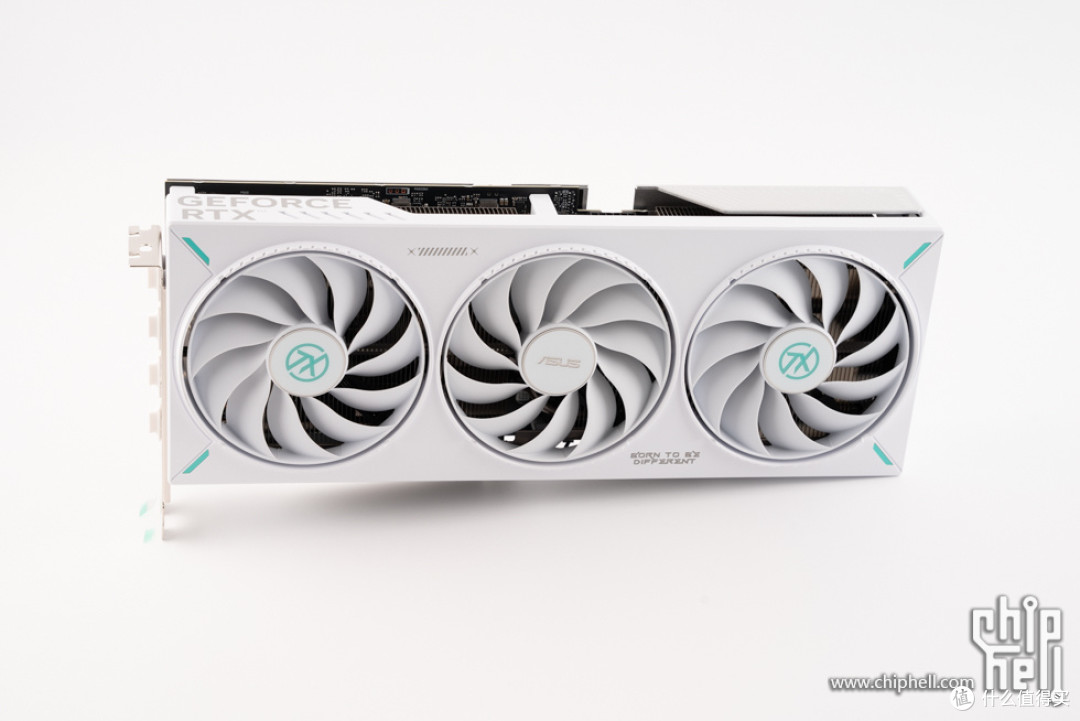

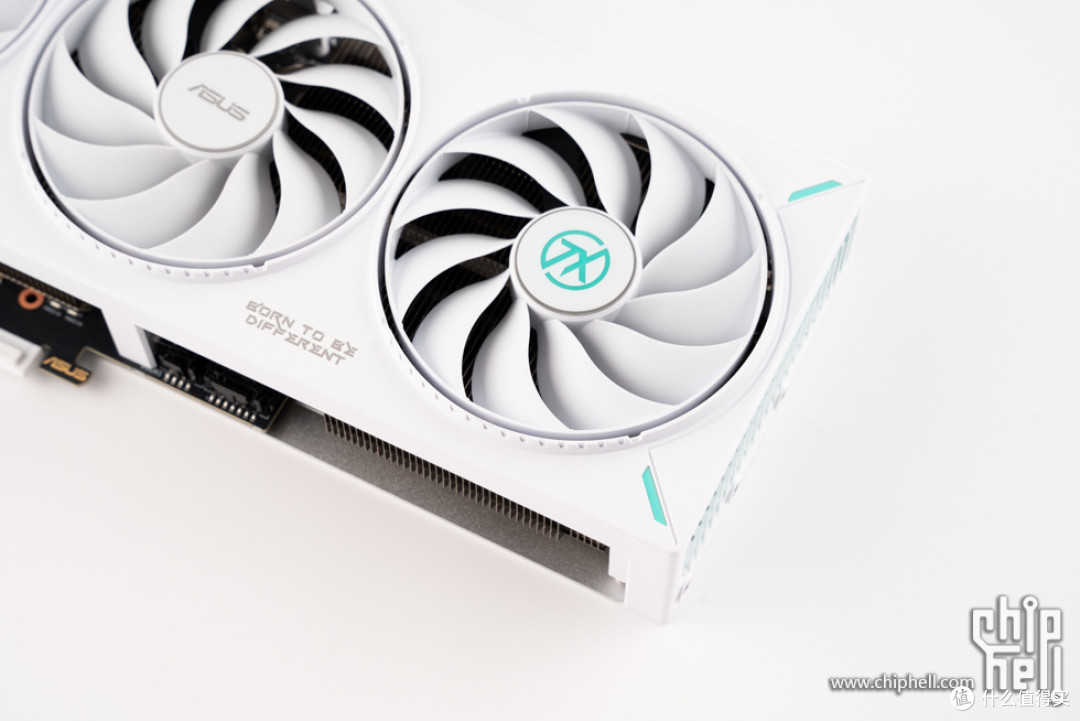

显卡本体，三风扇设计，整体为白色，辅以蓝绿色点缀，显卡符合SFF-Ready 规范 2.5插槽设计，适用于SFF机箱。

显卡背面，全金属背板，下方印有GEFORCE RTX字样，右侧有“X”字样的贯穿风道开孔。

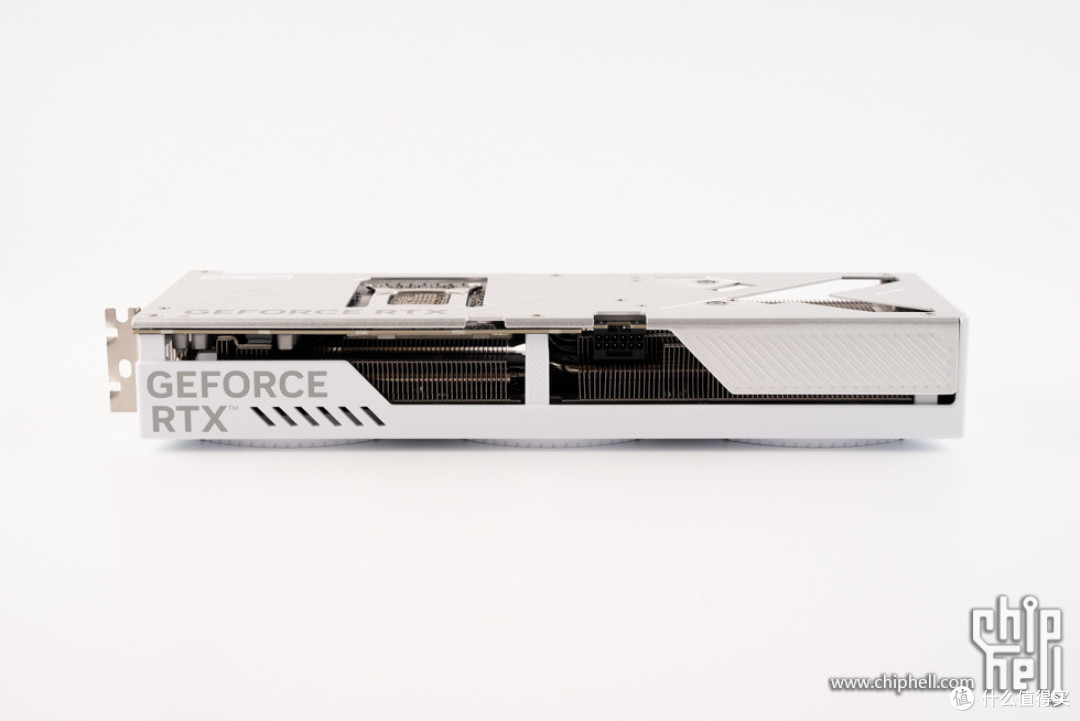

显卡顶部一览。

显卡立起来的效果。

左侧有GEFORCE RTX字样。

右侧为金属装饰。

16Pin（12V-2x6）电源接口，依旧是ASUS更偏爱的反置（卡扣侧朝背面）朝向，在插拔时更容易按压卡扣和确认连接状态。

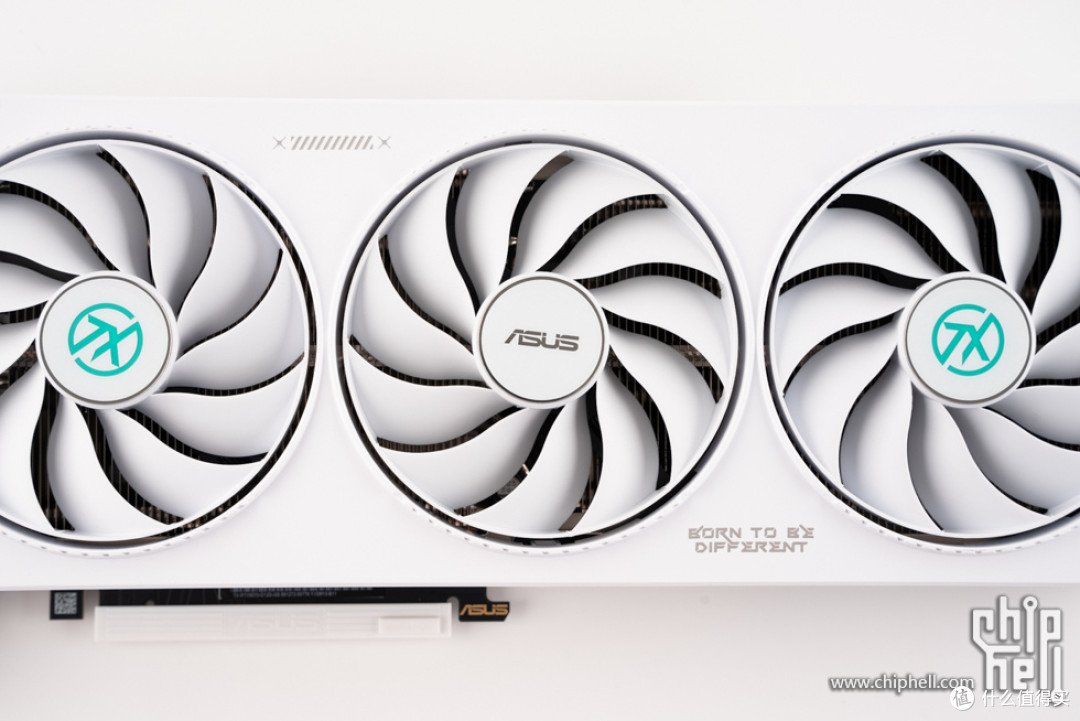

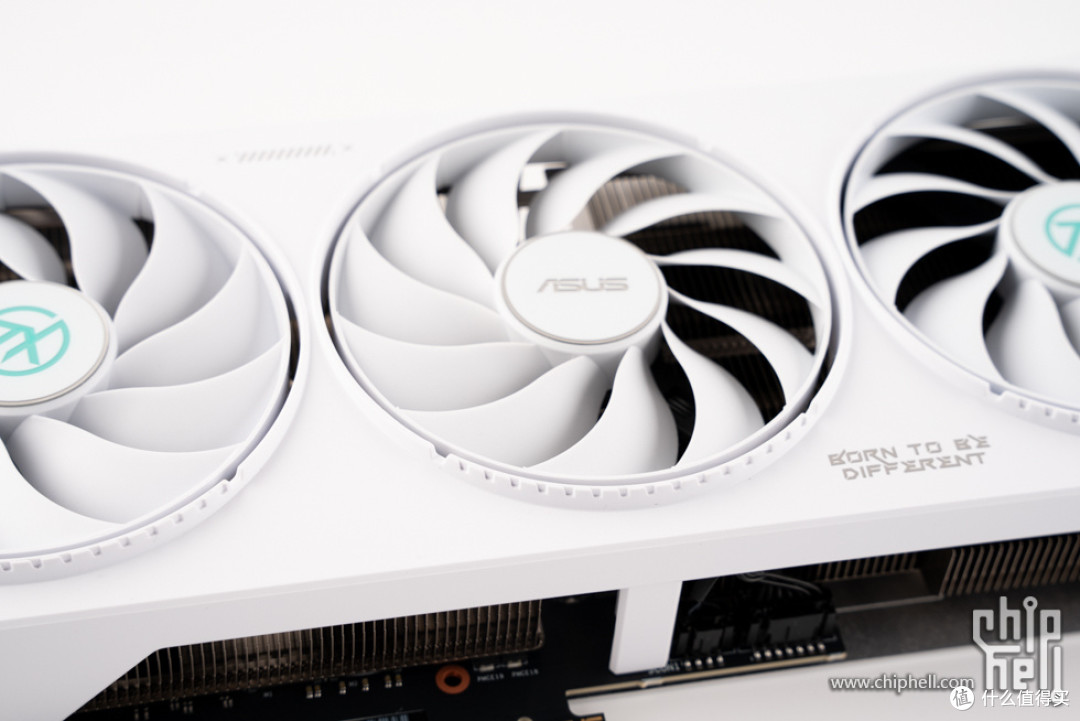

风扇正面采用三把轴流风扇，风扇采用较小扇毂，有利于增加扇叶长度，同时配备阻隔环增加向下风压，可降低温度、减少噪音并提升性能。显卡内部采用MaxContact镜面直触设计，增加了GPU散热器的接触面积（多达5%），以增强散热效果。显卡使用了相变GPU导热垫，优化散热，延长GPU使用寿命。

中央风扇采用反转设计，减少模组内部的湍流和震动带来的意外噪音，同时具备风扇智能停转模式。

双滚珠轴承风扇，使用寿命是油封轴承的两倍。

显卡风扇罩上的装饰元素。

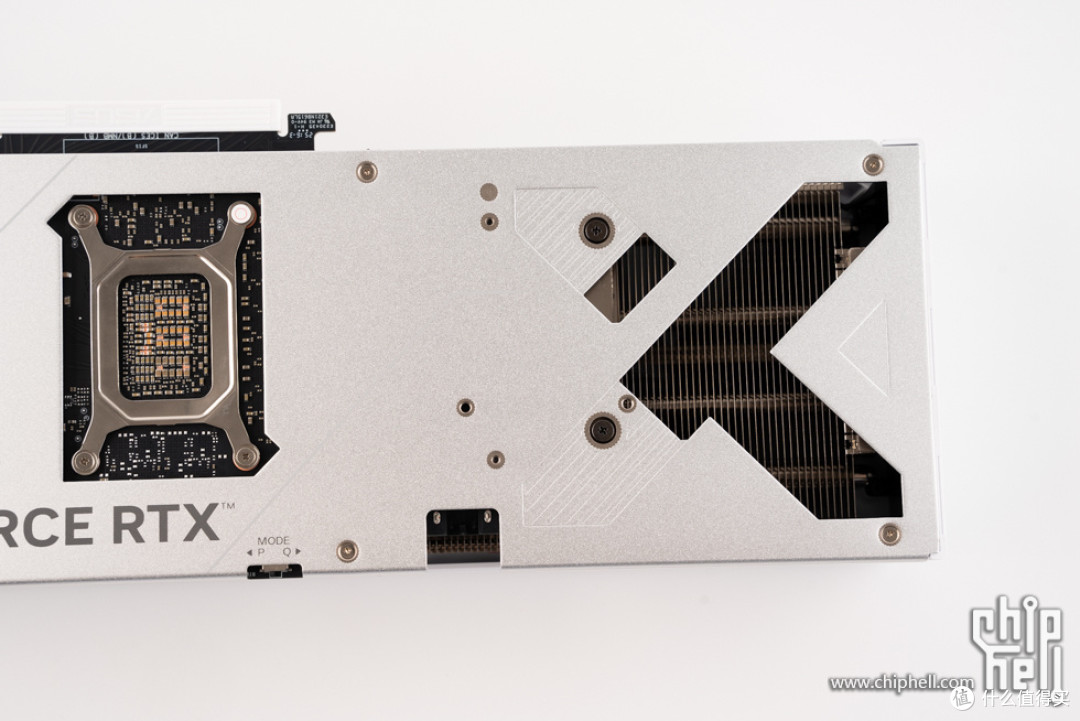

显卡背部细节。

右侧为背板通风口，可实现贯穿风道。

双BIOS切换开关，切换静音或性能模式。

前部的贯穿开孔，保障机箱风道，提升散热能力。

显卡侧面一览，2.5槽厚度，符合SFF-Ready 规范，适用于SFF机箱。

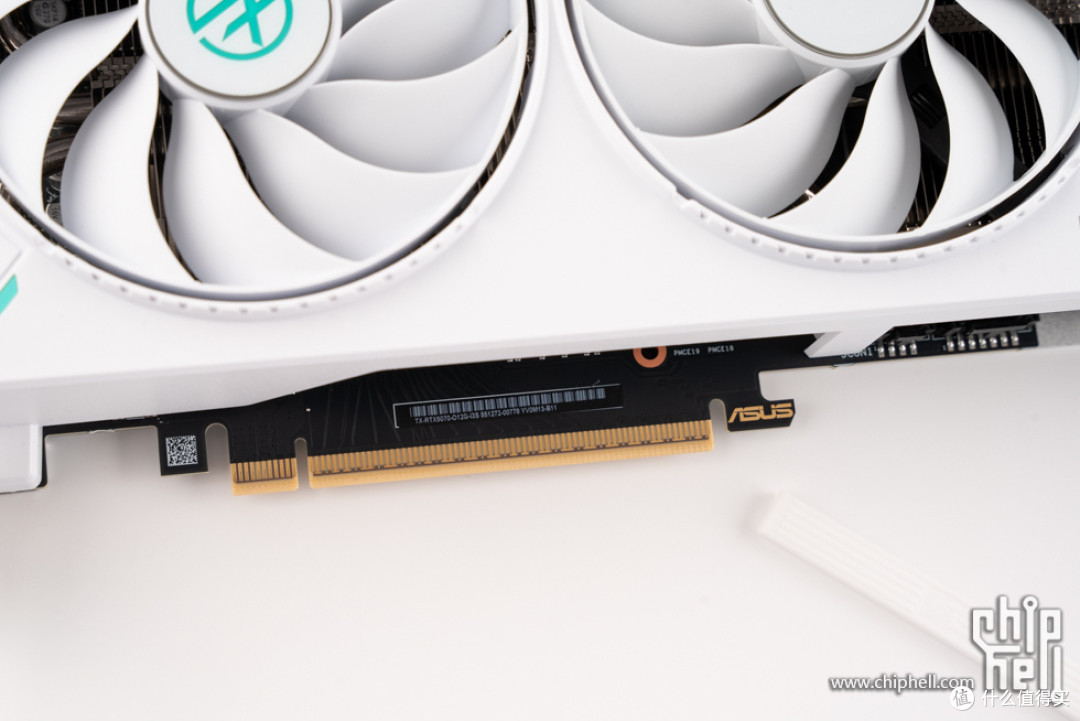

金手指有保护套保护。

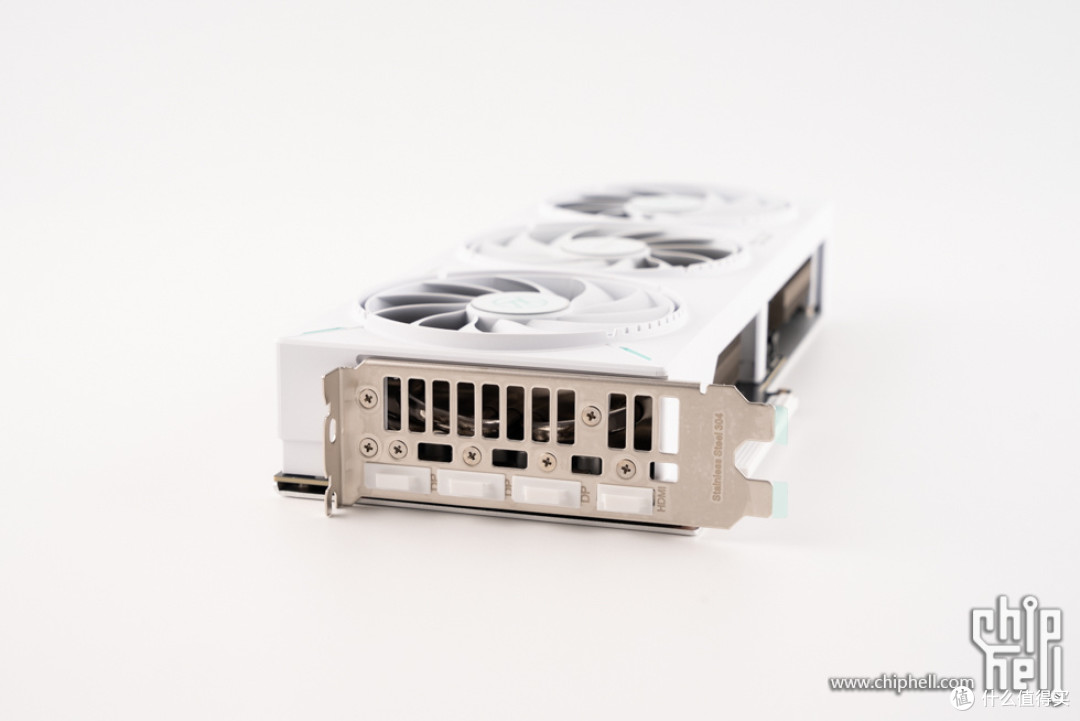

输出接口方面提供三个DP 2.1b和一个HDMI 2.1b。安装I/O挡板以304不锈钢强化，更坚硬且具有更高的抗腐蚀性。

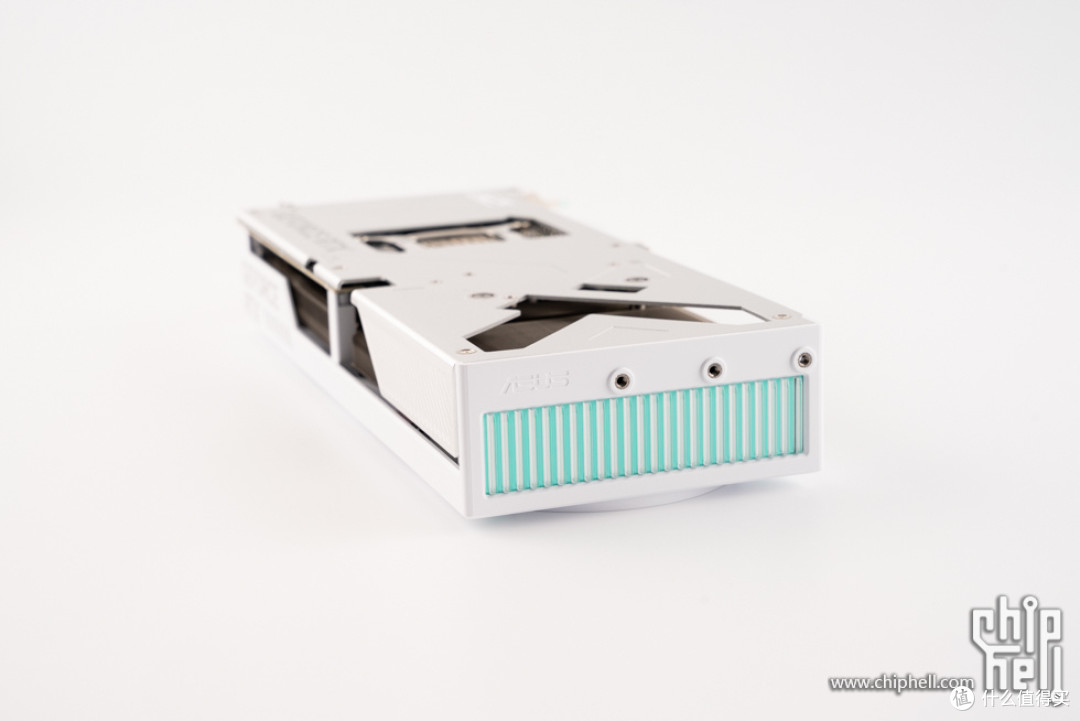

显卡前部一览，格栅装饰部分带有RGB灯效。

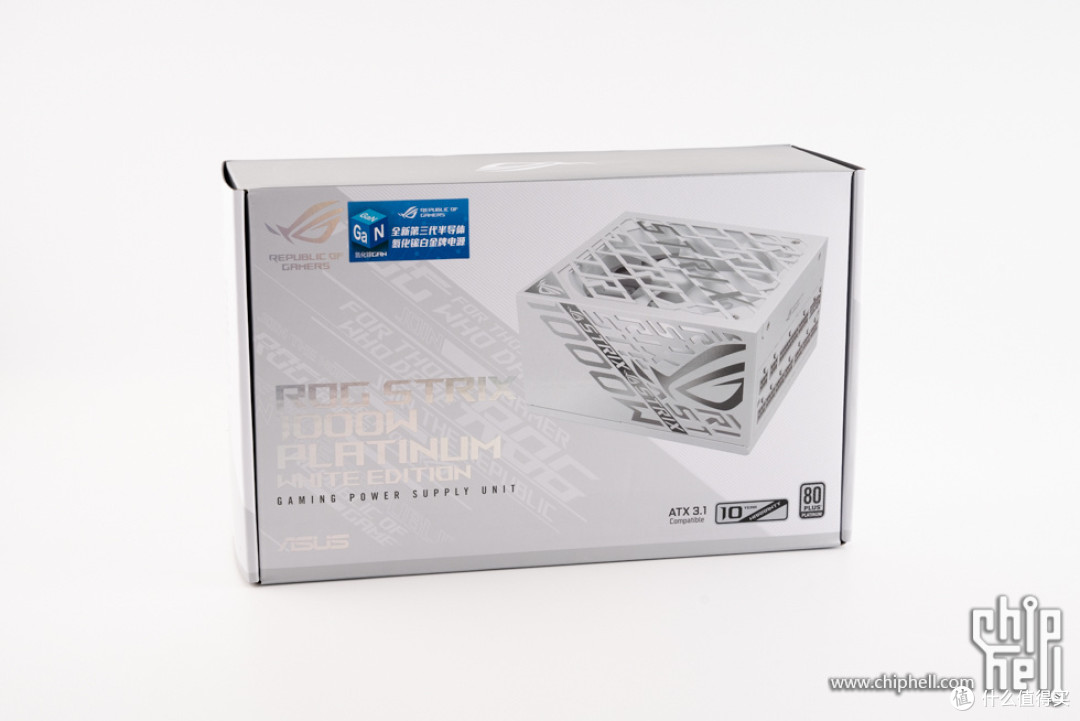

华硕 ROG STRIX 白金雷鹰 1000W 白色氮化镓电源，包装采用了ROG系列的标准银白色包装，正面有产品照片和型号，电源带有10年质保。

包装背面，是电源的特性说明，包括氮化镓晶体管、GPU First 华硕独有显卡优先智能稳压技术、ROG定制散热模块、个性化贴纸、CPU供电线防呆设计。

规格参数及线缆说明。

附件包及个性化贴纸。

模组线和供电线。

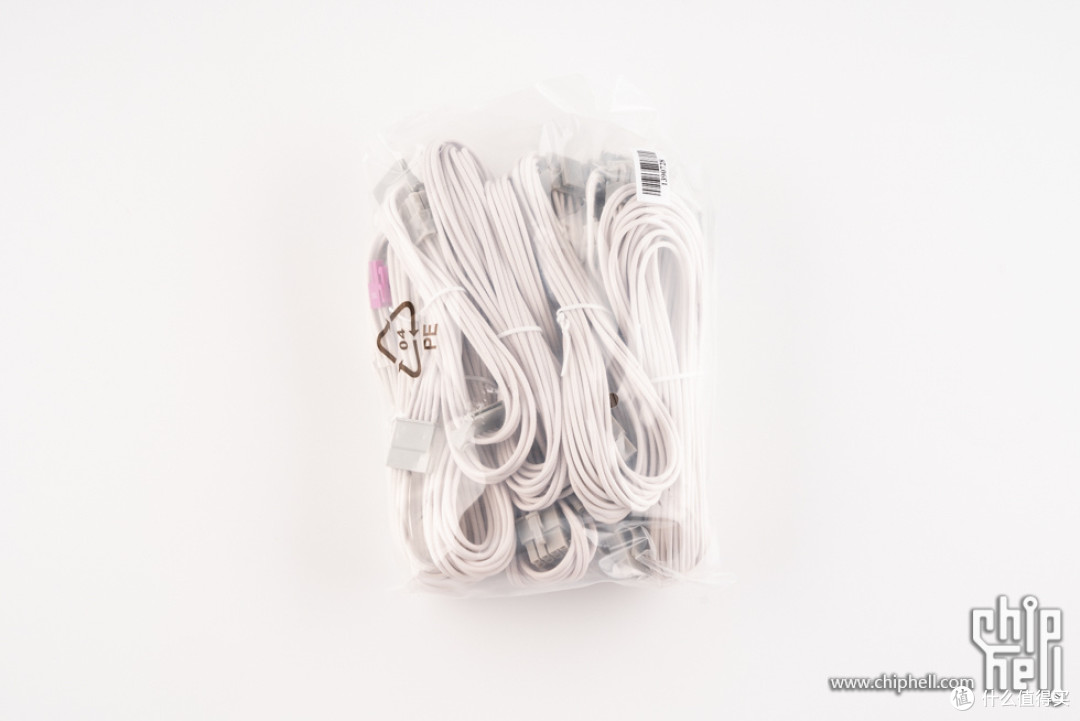

标配白色柔软压纹线。

电源本体，外壳采用白色喷漆，开有ROG图腾文字的开孔，并印刷了灰色的ROG元素，较为有设计感。电源使用了使大功率氮化镓晶体管，对比传统硅晶体管体积更小，发热量低，转化效率更高，让整机运行更稳定高效。电源采用全日系电容，日系电容可以提升电源效率并减少发热量，降低噪音以及提高可靠性与稳定性，增加电源寿命。

电源的铭牌贴纸，信息非常详细。

电源侧面，印刷有电源的功率1000W，右侧为开孔ROG图腾文字，内侧有亮面装饰。

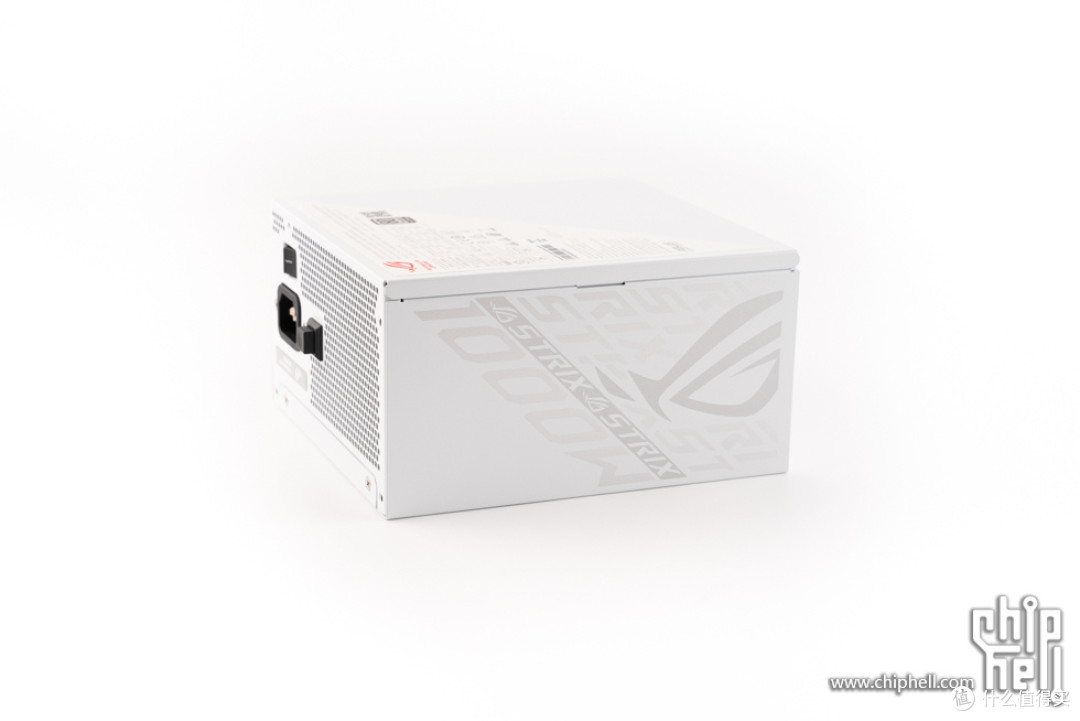

侧面另一侧，印刷有灰色的ROG logo和电源功率。

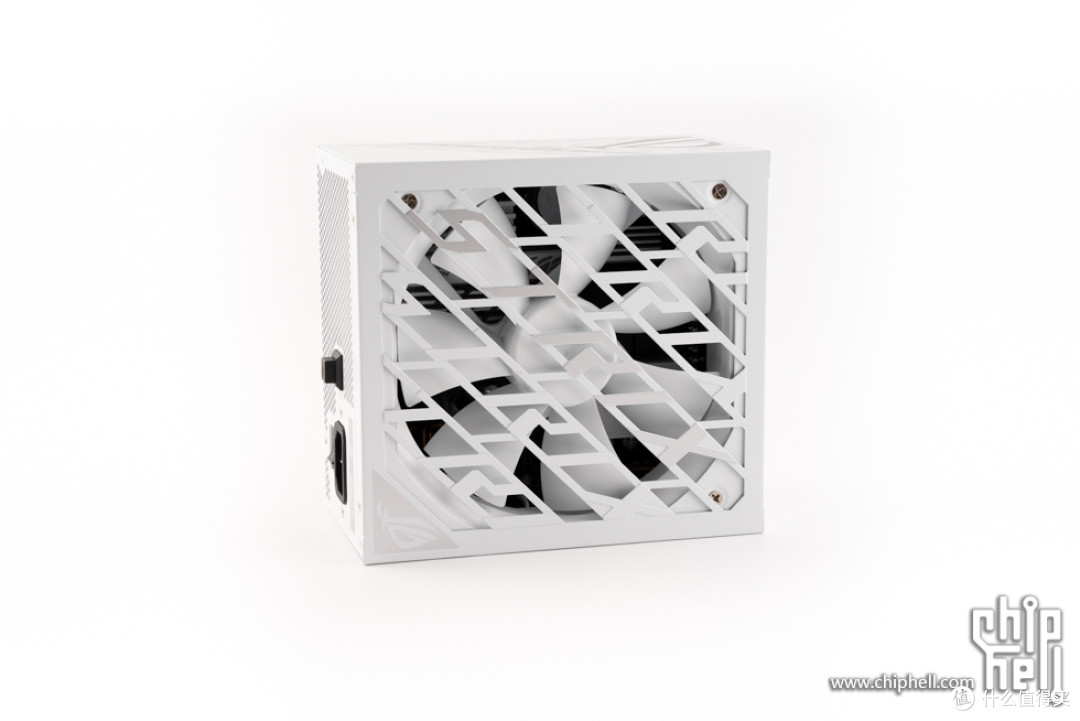

风扇侧，采用双滚珠轴承风扇，风扇叶片采用轴流设计，风扇尺寸为135mm，支持0dB模式，开启后电源负载低于40%，电源风扇将完全停转，不产生噪音，同时减少灰坐进入。

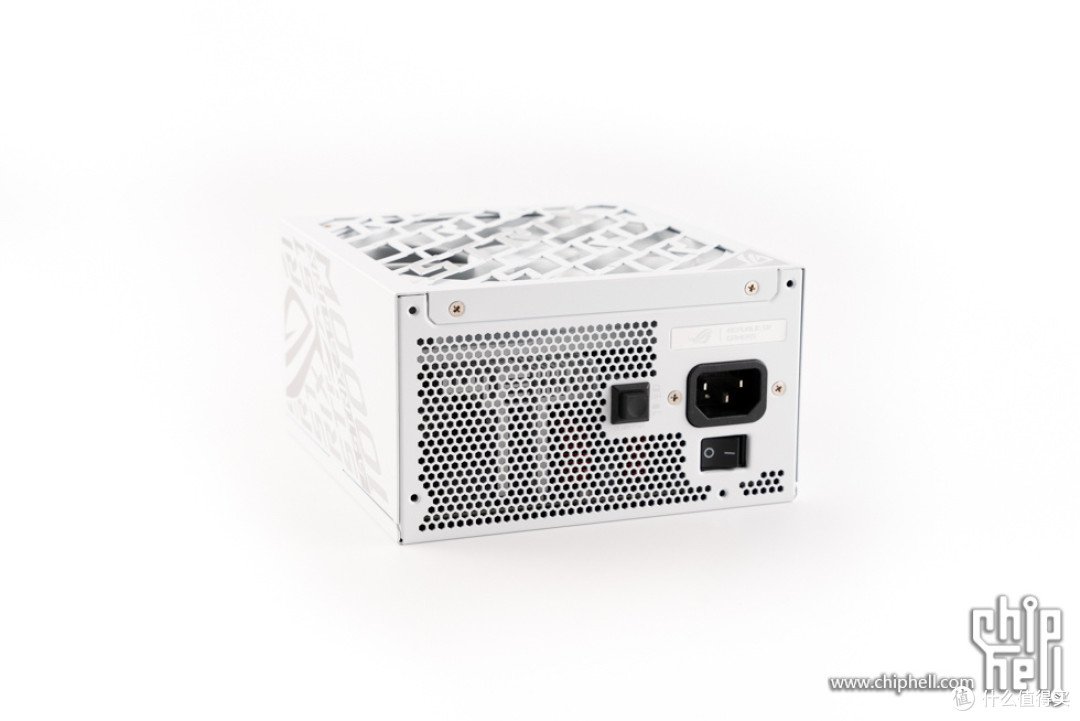

电源尾部，左侧开有散热开孔，能看清内部的元器件，右侧是0分贝模式开启/关闭按钮、电源输入接口和电源开关。

全模组电源接口，此款电源支持最新ATX 3.0和ATX 3.1供电标准，右侧紫色2Pin接口提供华硕独有显卡优先智能稳压技术，可以实现比普通电源快45%的稳压效果。

AMD 锐龙 7 9800X3D，采用TSMC 4nm FinFET工艺，ZEN 5 架构，8核16线程，基础时钟频率4.7GHz，至高加速时钟频率5.2GHz，104MB游戏高速缓存（L2+L3）,120W TDP，有2个显卡核心，显卡频率为2200MHz。

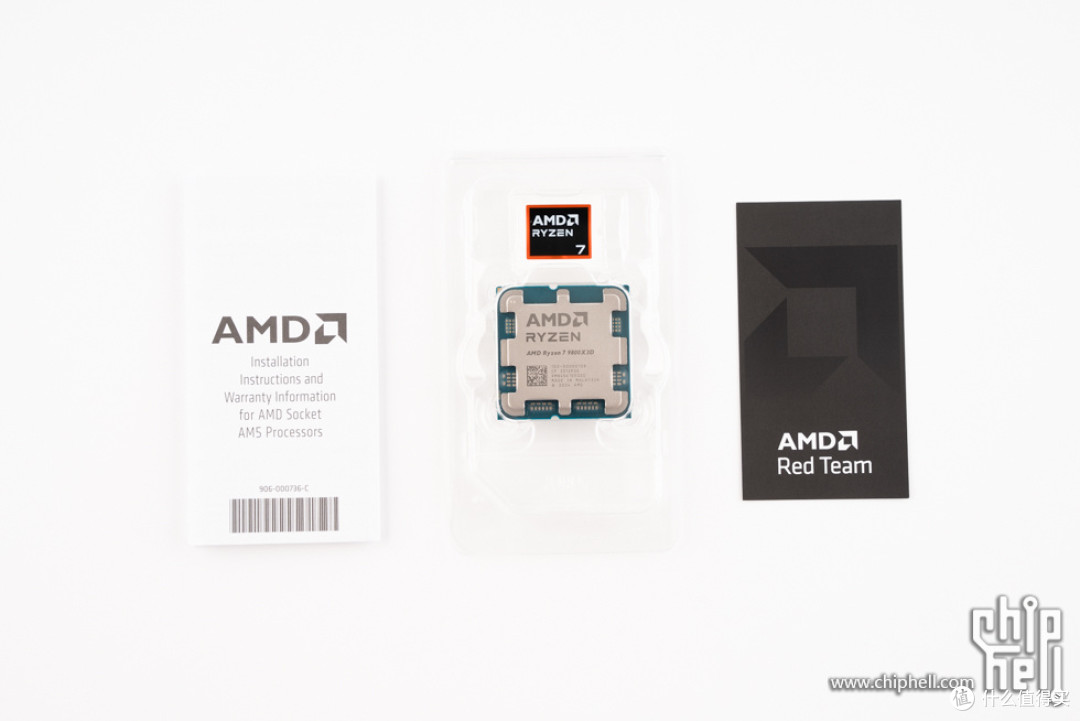

内容物一览，包括安装与保修指南、经典透明塑料托盘收纳的CPU和贴纸、社区广告页。

CPU正面。

阿斯加特吹雪联名款II代 RGB DDR5 6000 24GB × 2 CL28 白色，包装方面，采用竖版印刷，加入磁吸开合设计，右侧有开窗能看到内存本体，左侧印有Se7en雪舞战姬的图案，右上角标注了产品规格信息。

包装背面，是详细的规格说明和设计语言说明。

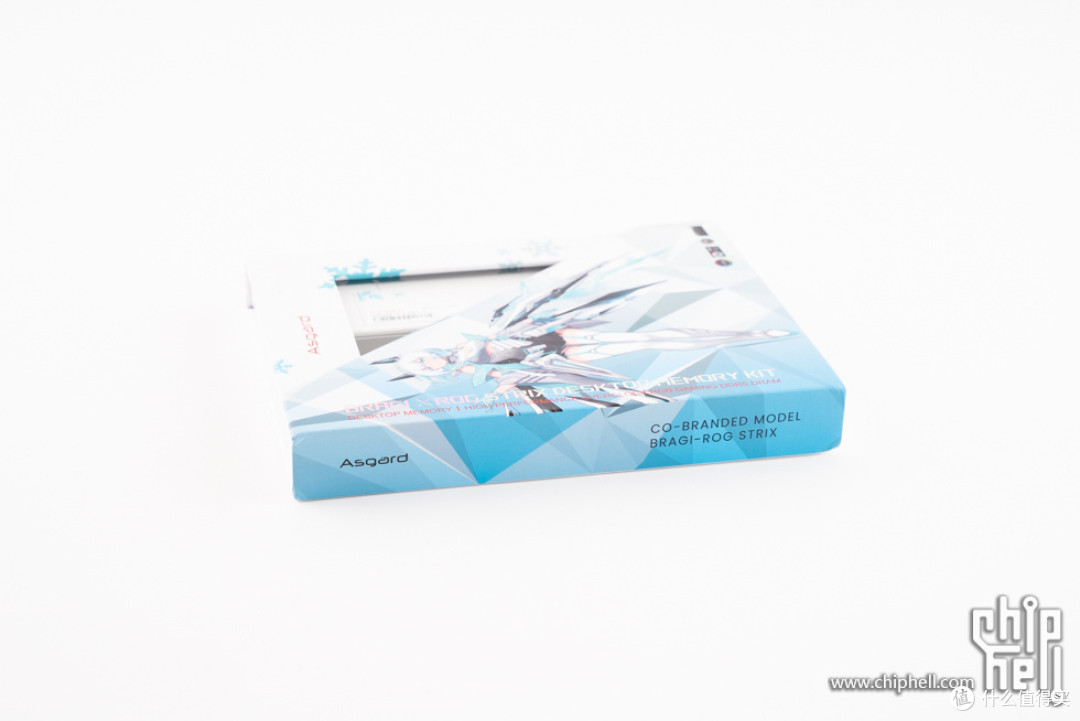

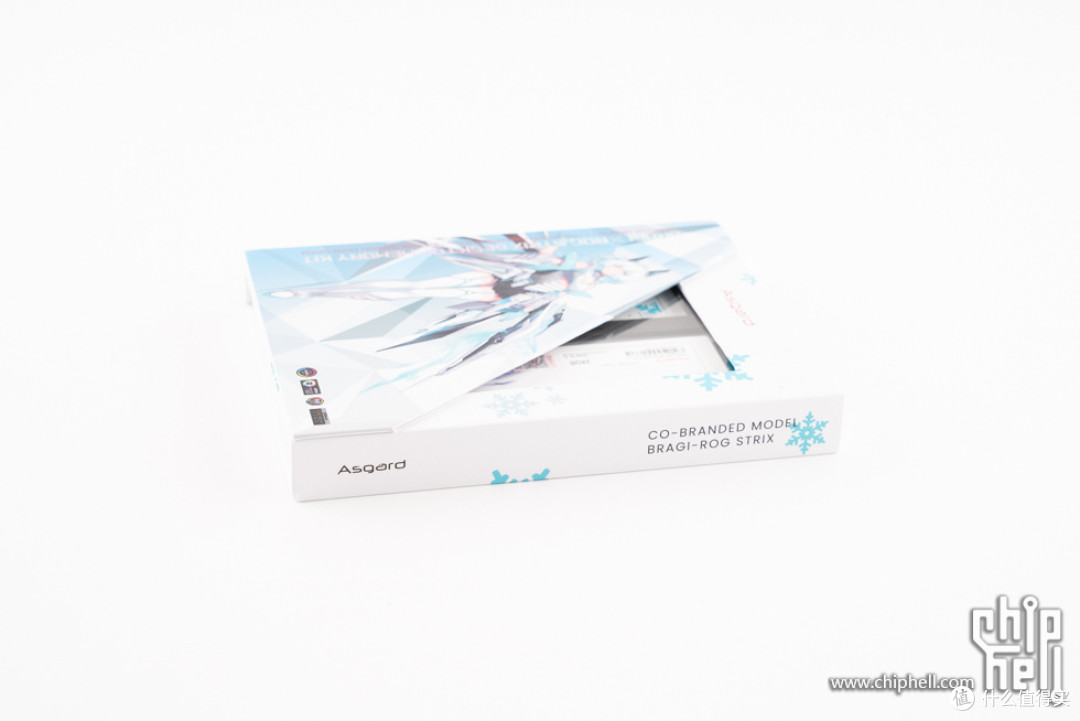

包装侧面，印有阿斯加特logo，并标注了为ROG STRIX联名款。

翻开上盖，可以看到开窗，内存本体一览无余。

打开开窗部分，内存本体展现在眼前，包装内部采用了黑色海绵填充，内存被很好的固定在中间，内存金手指还有金属保护套，保护相当到位。

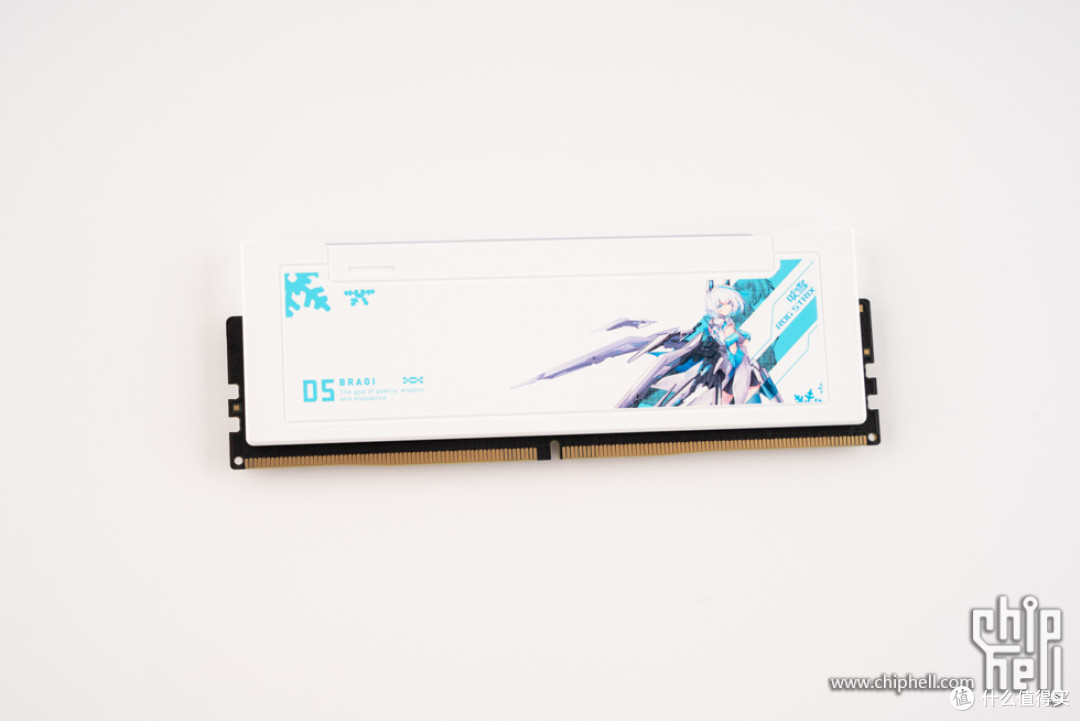

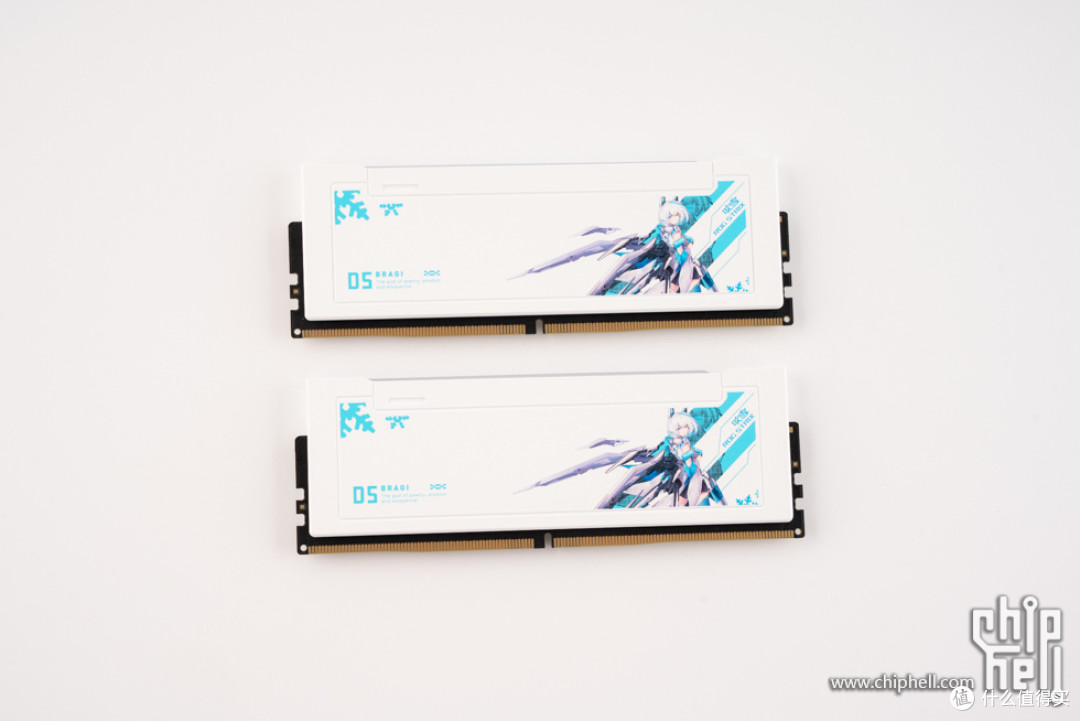

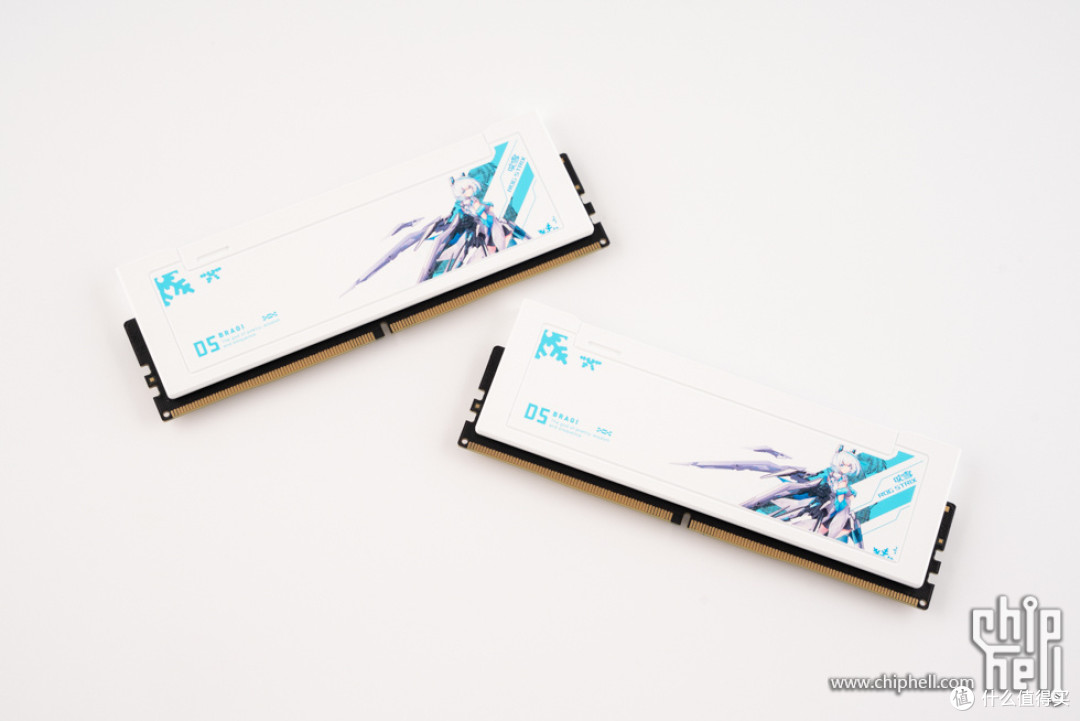

内存本体，散热马甲沿用了博拉琪2代的造型，整体为白色，上面印有吹雪图案和吹雪姬的二次元形象，左下角为吹雪配色的D5 博拉琪字样。

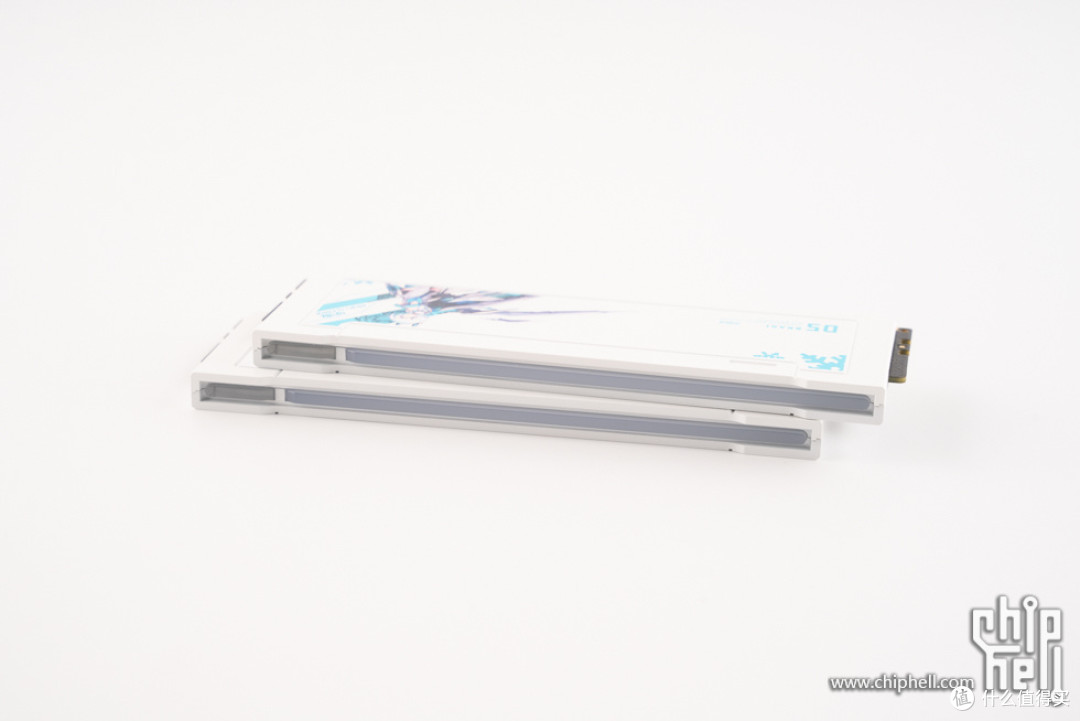

摆拍效果，马甲表面采用白色喷涂工艺，并喷涂上了吹雪姬图案。

内存正面，内存采用海力士M-die颗粒，支持XMP 3.0和AMD EXPO，具备超高的超频潜力，板载PMIC，不锁PMIC电压。

内存背面，有铭牌贴纸及防伪贴纸，标注了内存容量、时序和电压等信息。

顶部的导光带，雾面效果，能提升灯效的品质，此套内存支持幻彩灯效和神光同步，内置8组独立LED区域，4组存储模式，预设12组灯效，可自定义1680万色，能实现多种灯效。

宇瞻 AS2280Q4X 1TB。

九州风神阿萨辛4 VC 至尊版白色，包装正面有产品型号及照片。

包装背面是详细的规格参数。

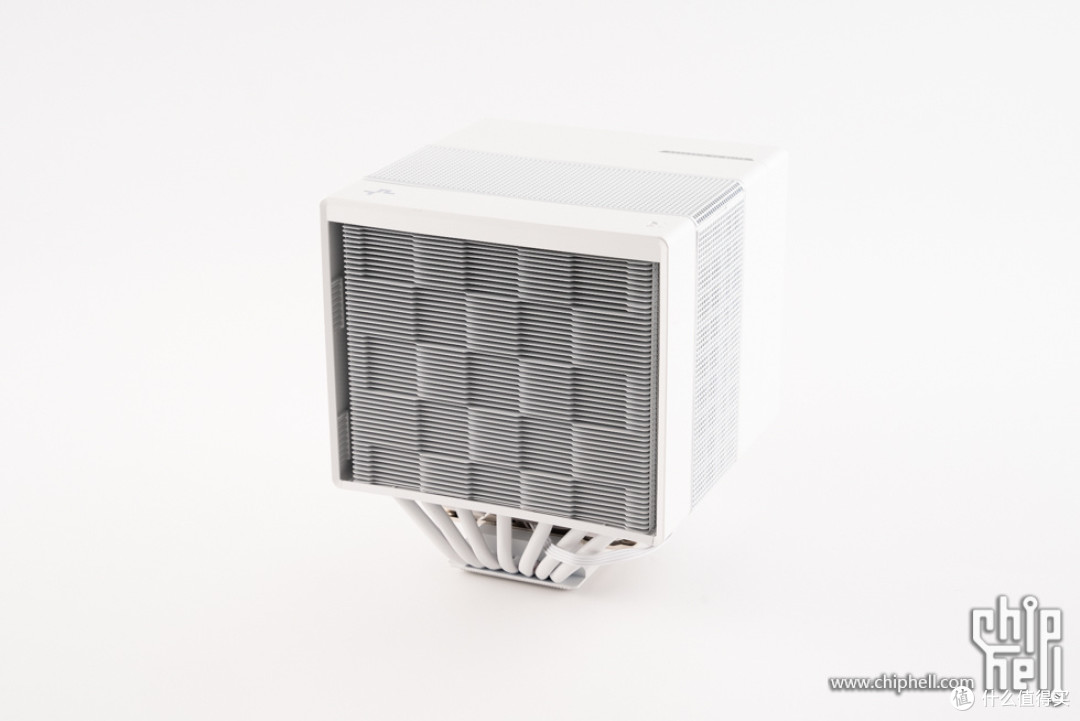

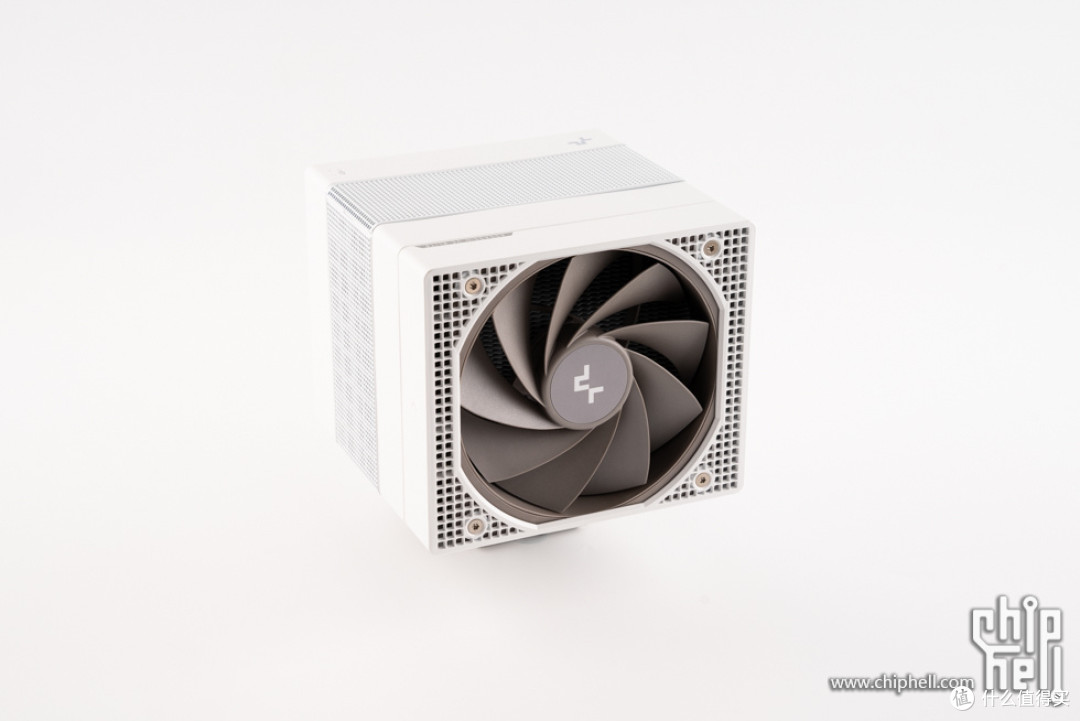

散热器本体，双塔双风扇结构，包含7根6mm热管，外观简约，颜值在线。

45°视角。

散热器尾部风扇。

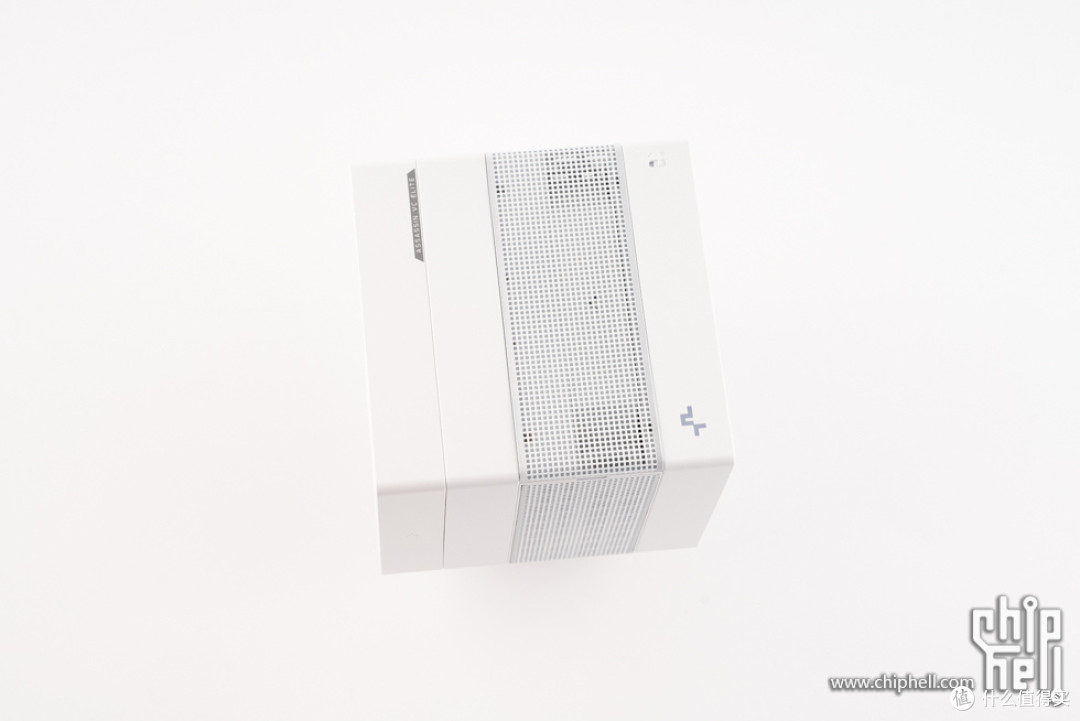

散热器顶部一览，整体性较强。

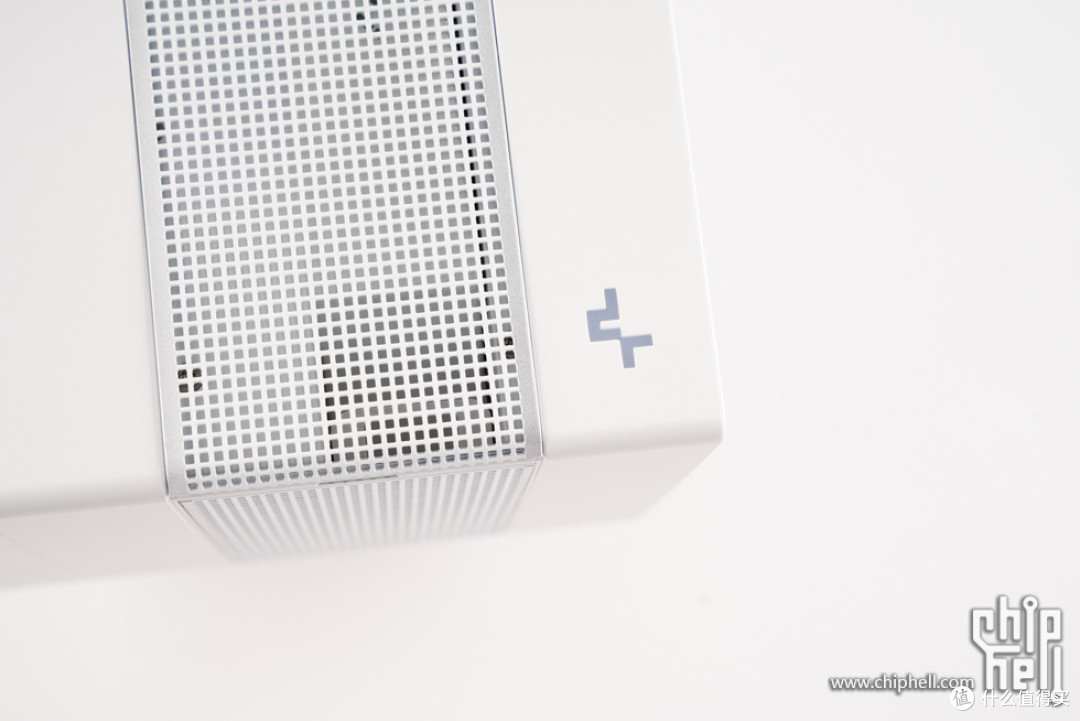

顶盖细节，至尊铭牌设计。

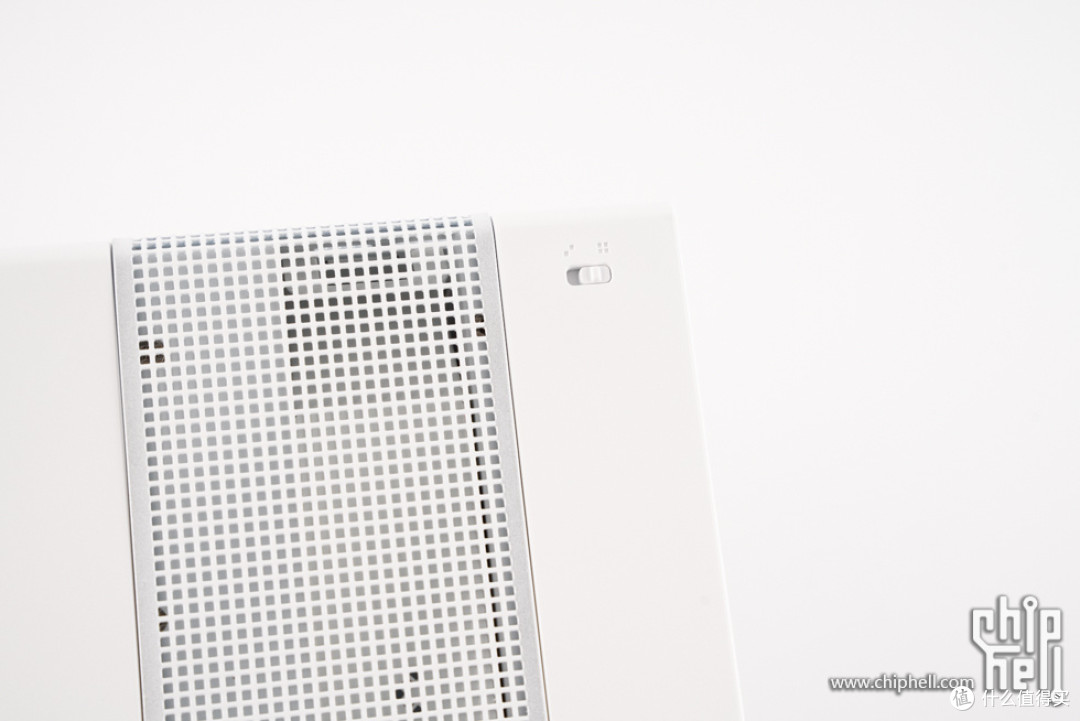

风扇转速档位开关，图书馆级静音+狂暴性能。

白色的九州风神logo，带白色灯效。

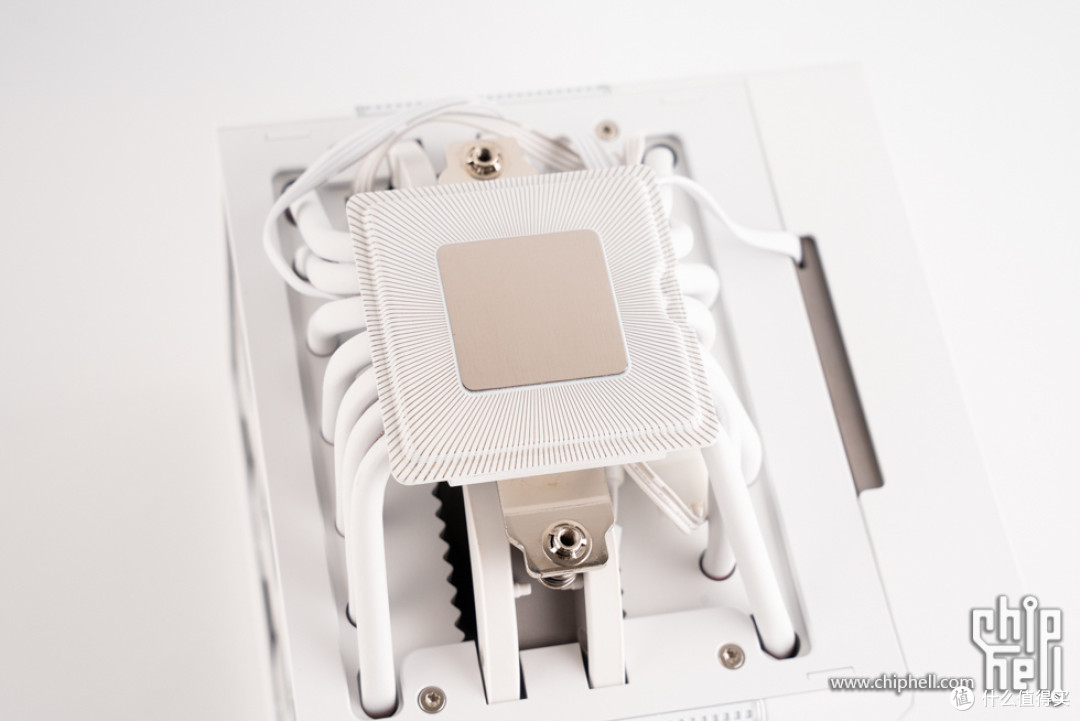

散热器底座，贴有保护膜，采用真空VC均温芯域，解热功耗高达300W。

撕掉保护膜后的底座。

安装CPU。

安装内存。

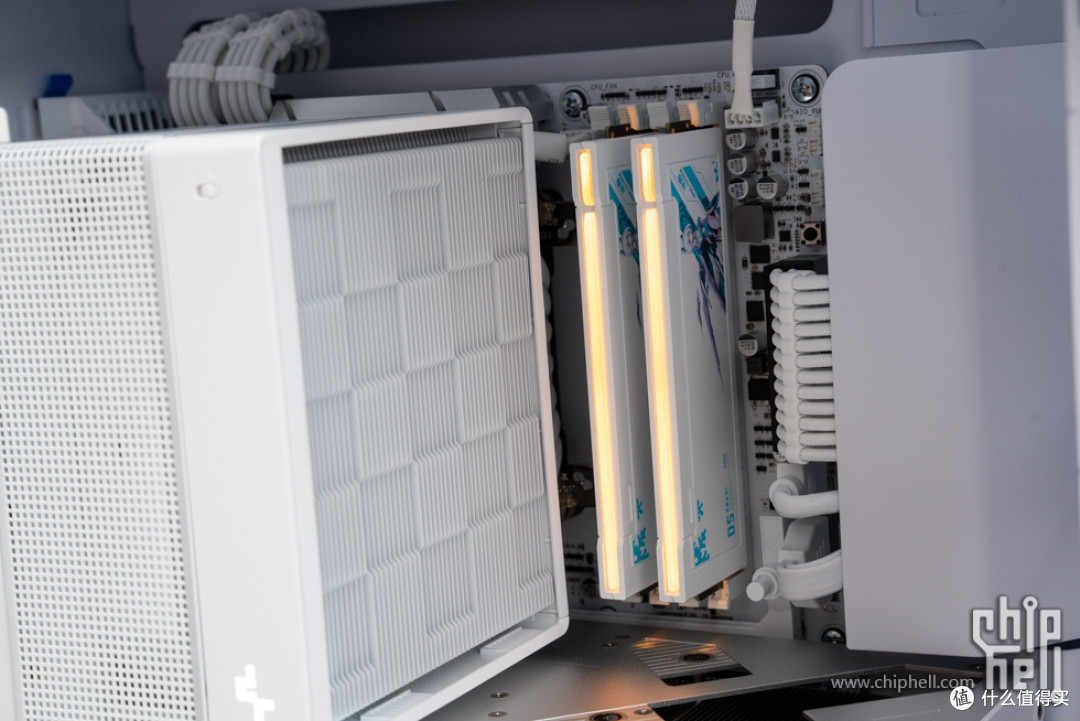

内存上机后多角度展示。

安装SSD。

安装CPU散热器安装扣具。

安装CPU散热器。

对高马甲内存兼容性不错。

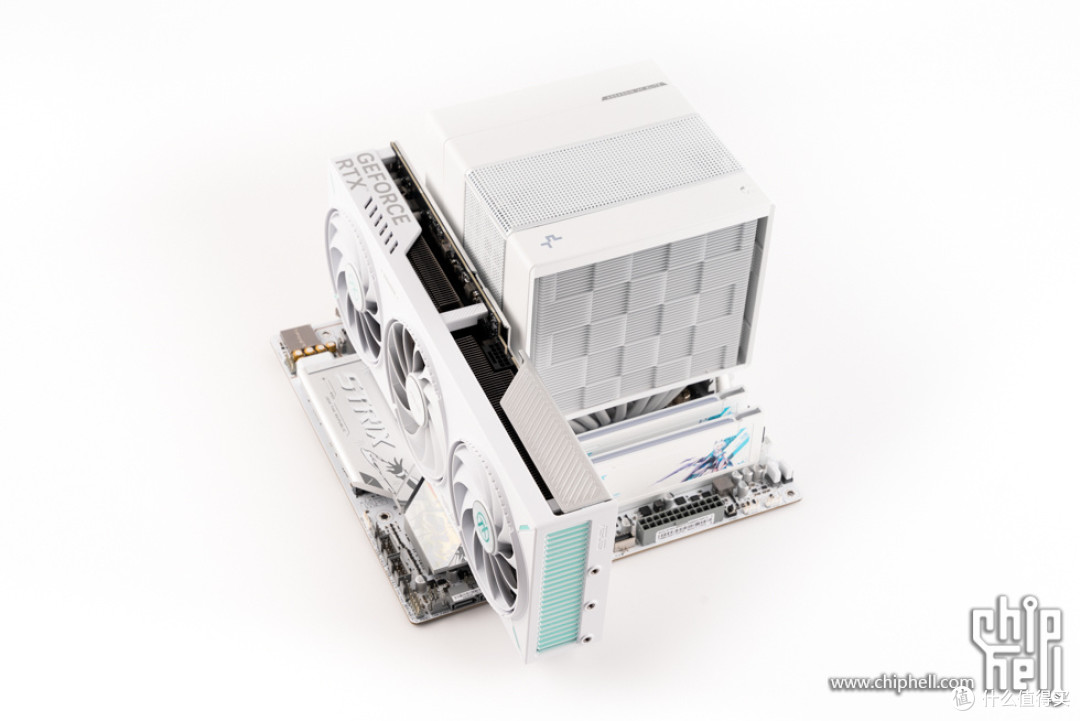

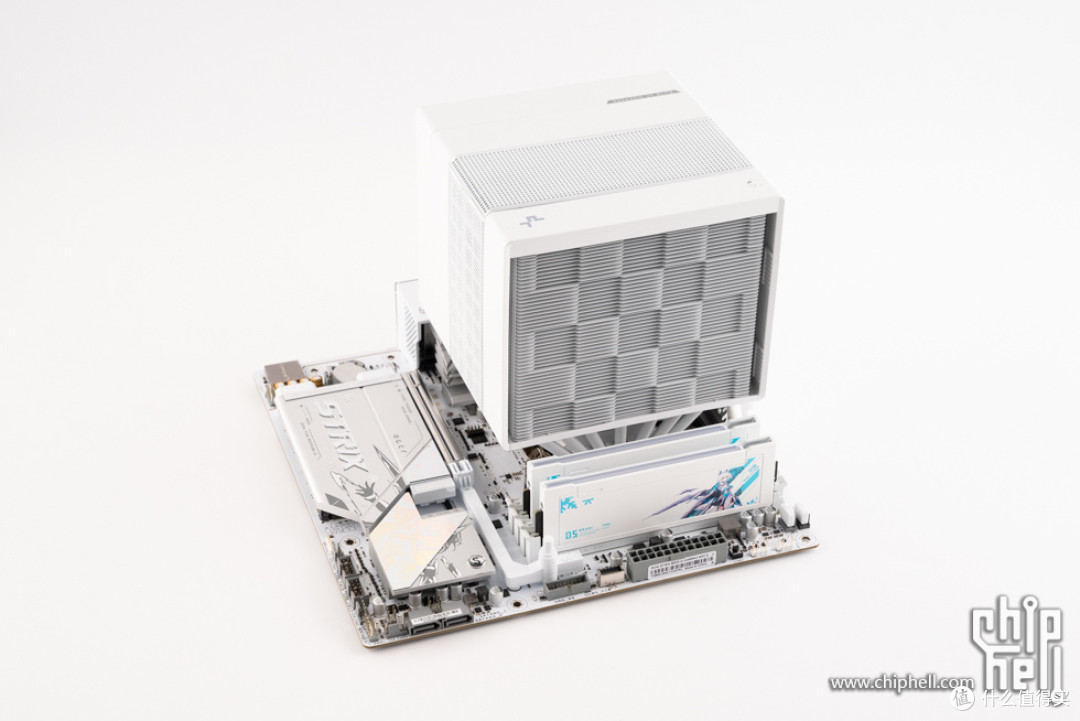

假组上显卡，平台完成。

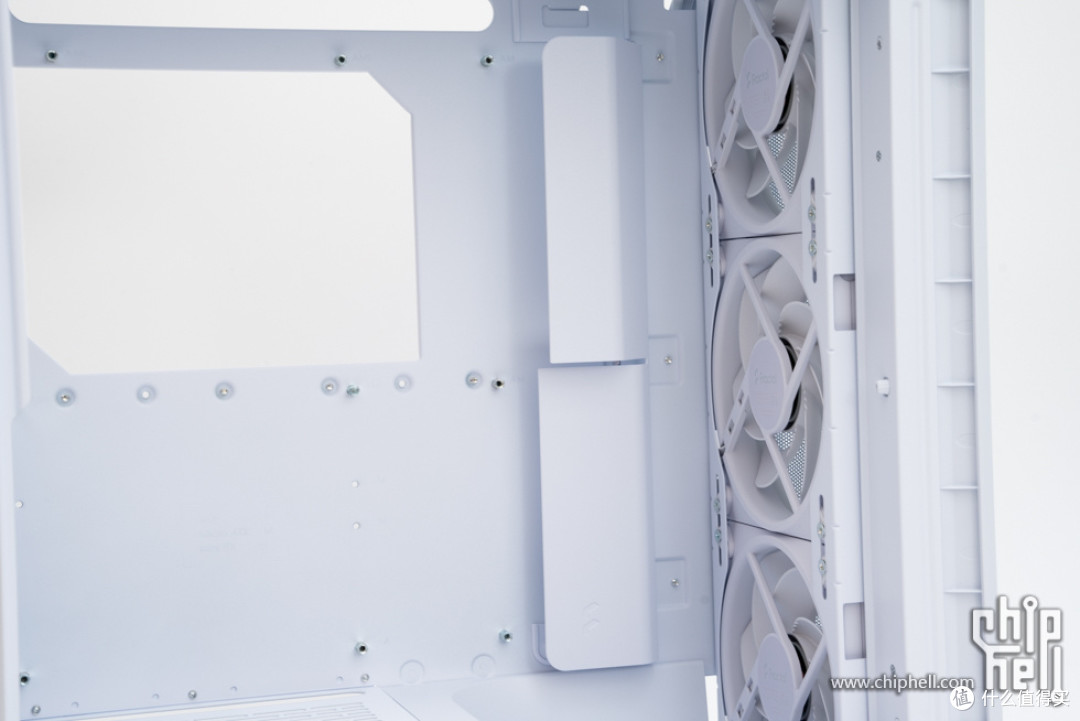

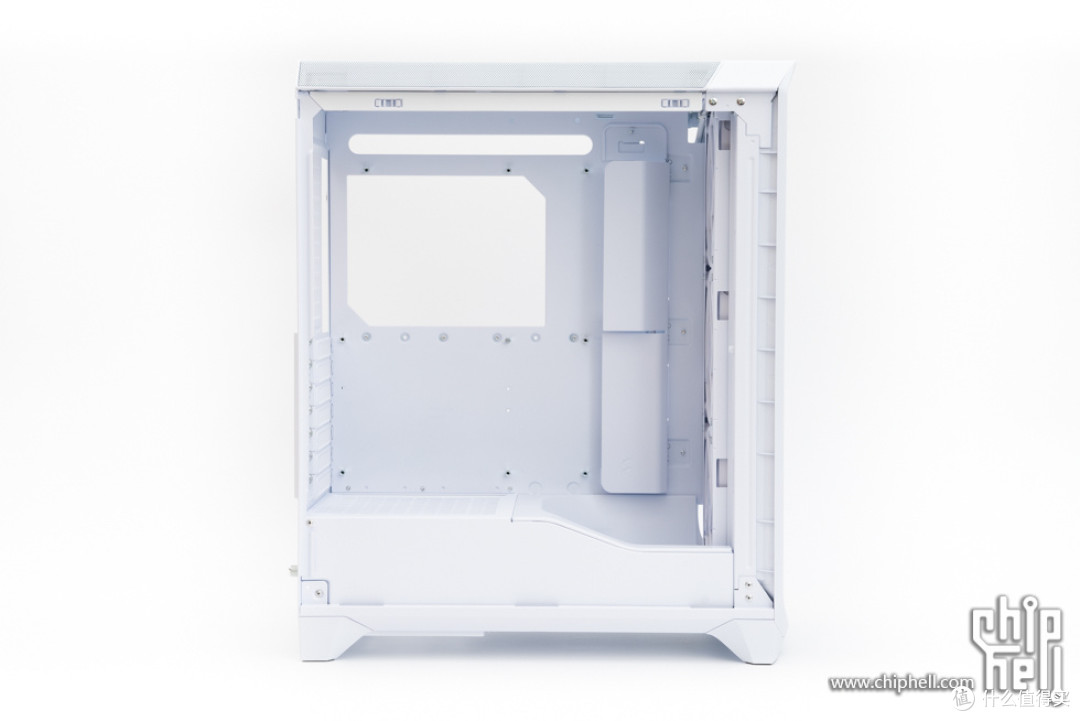

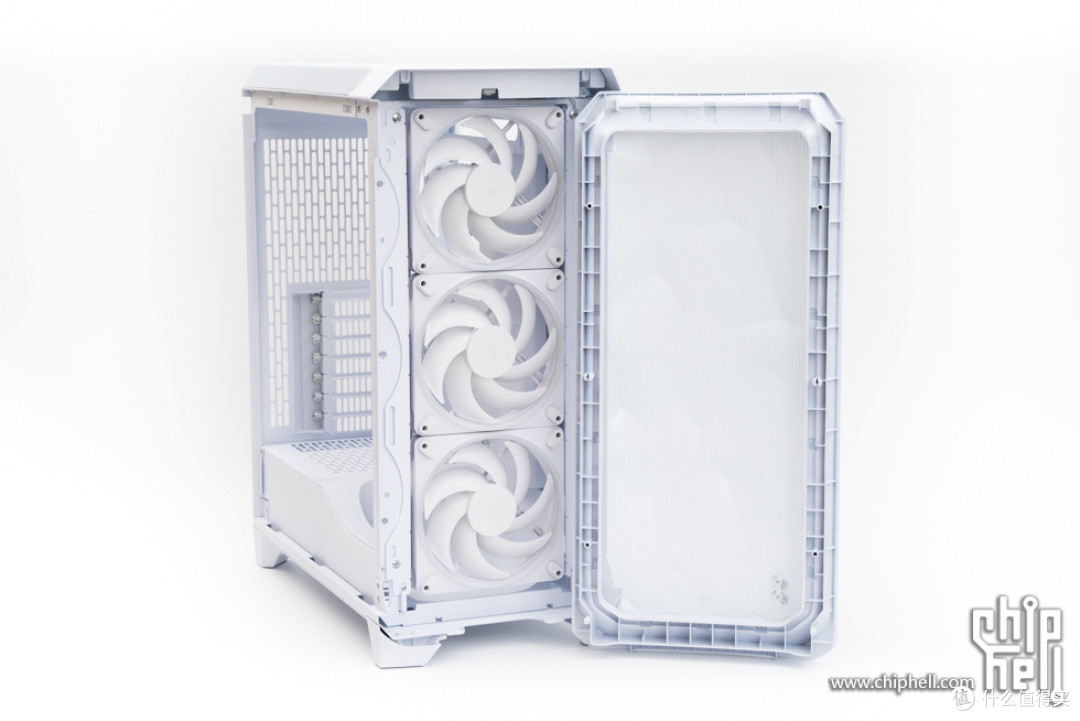

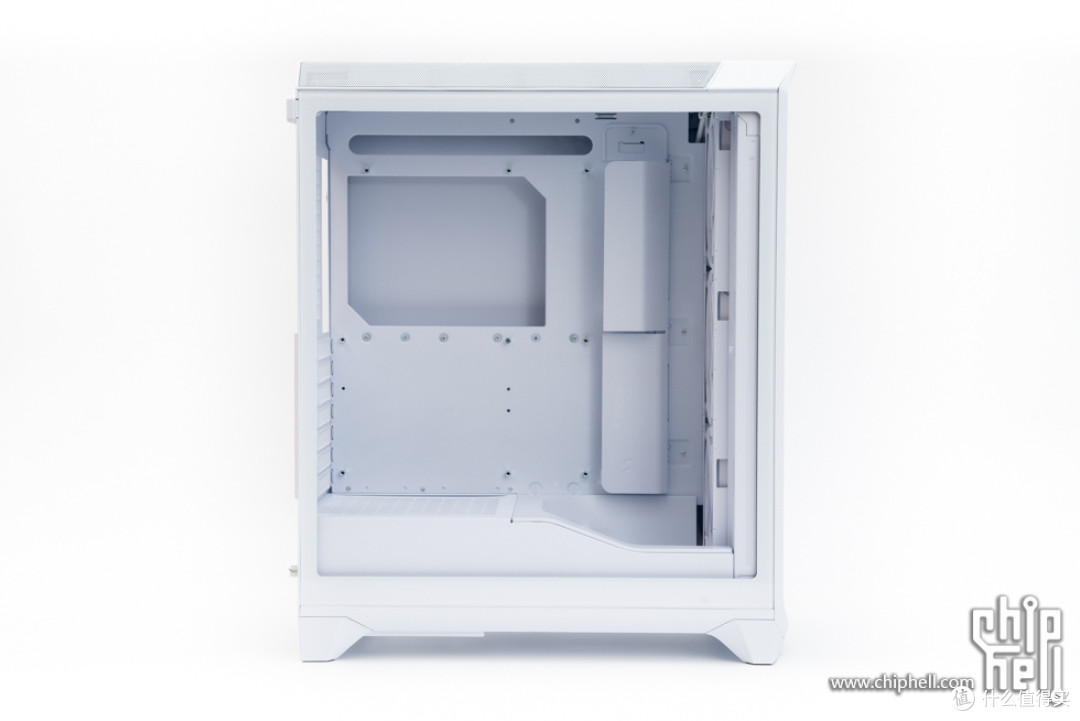

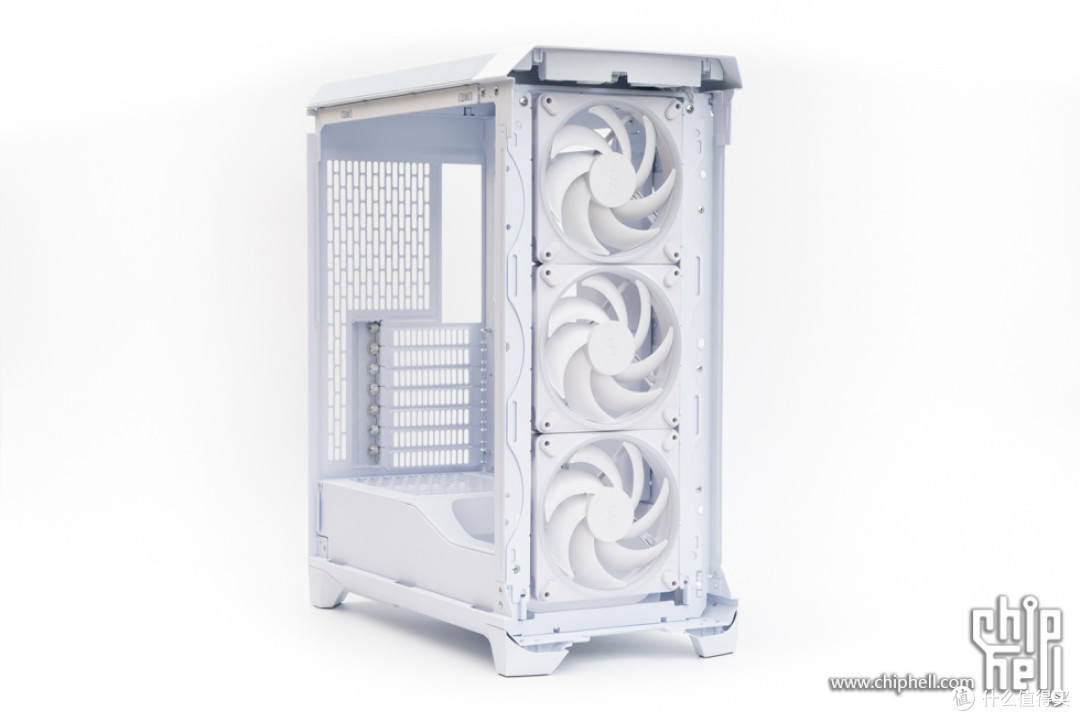

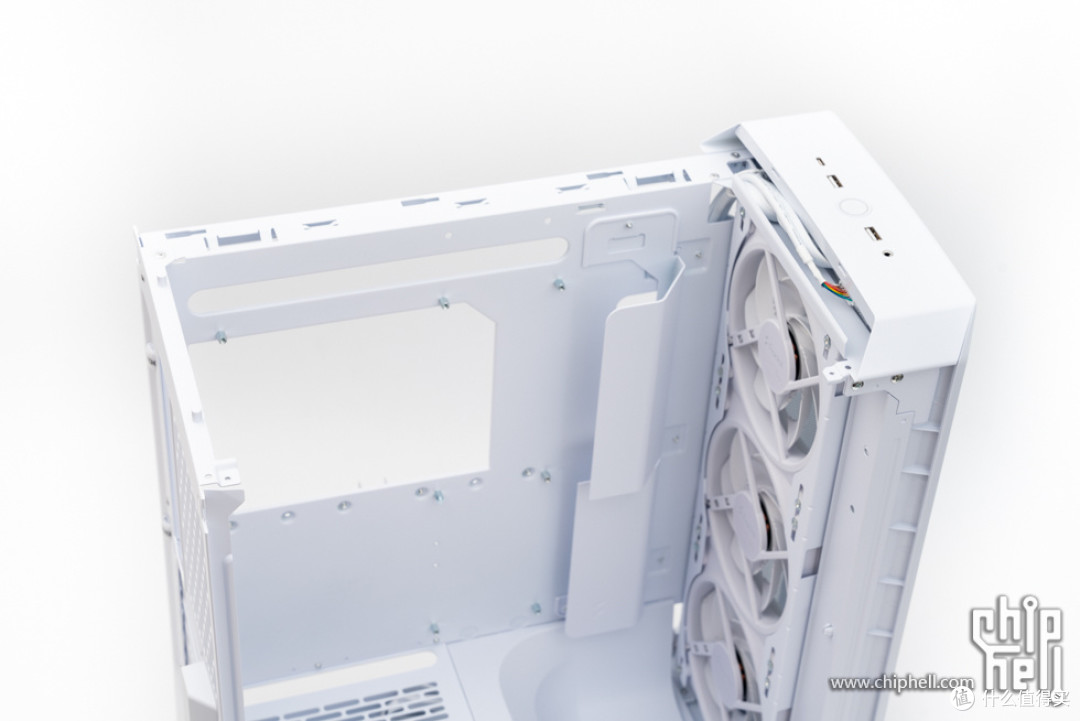

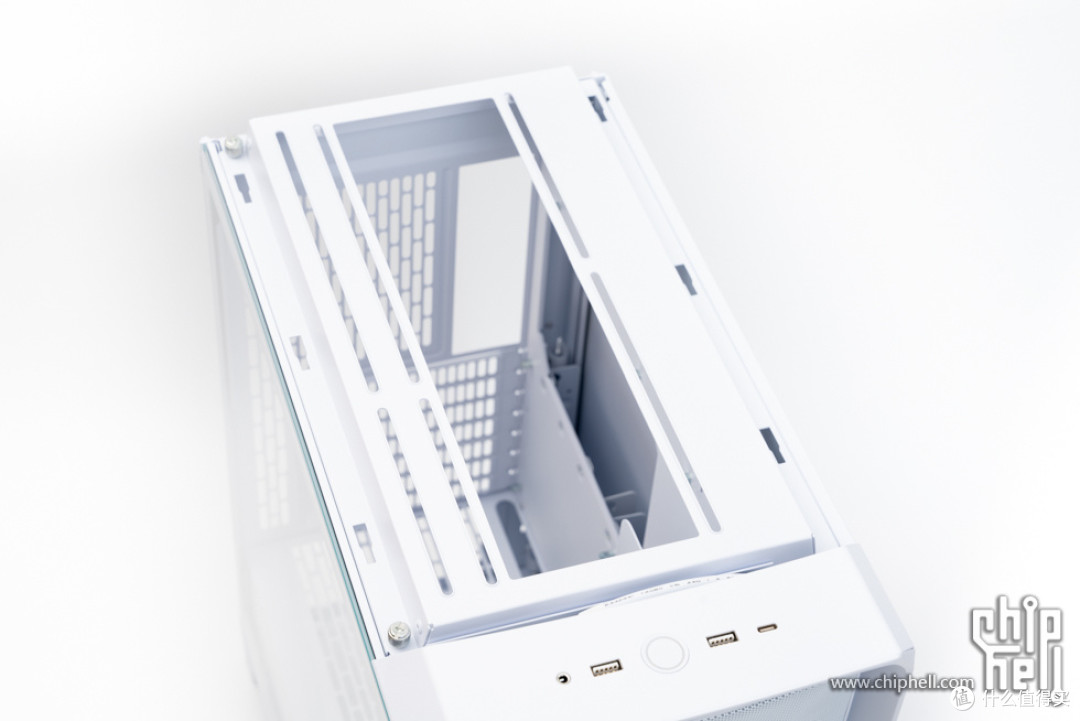

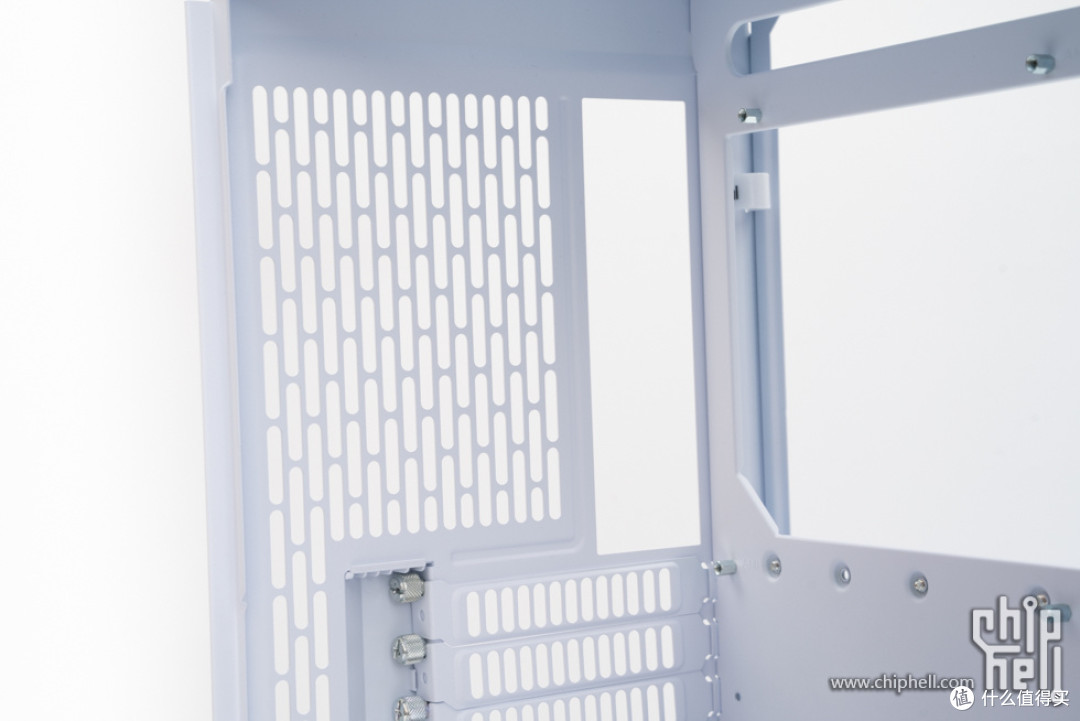

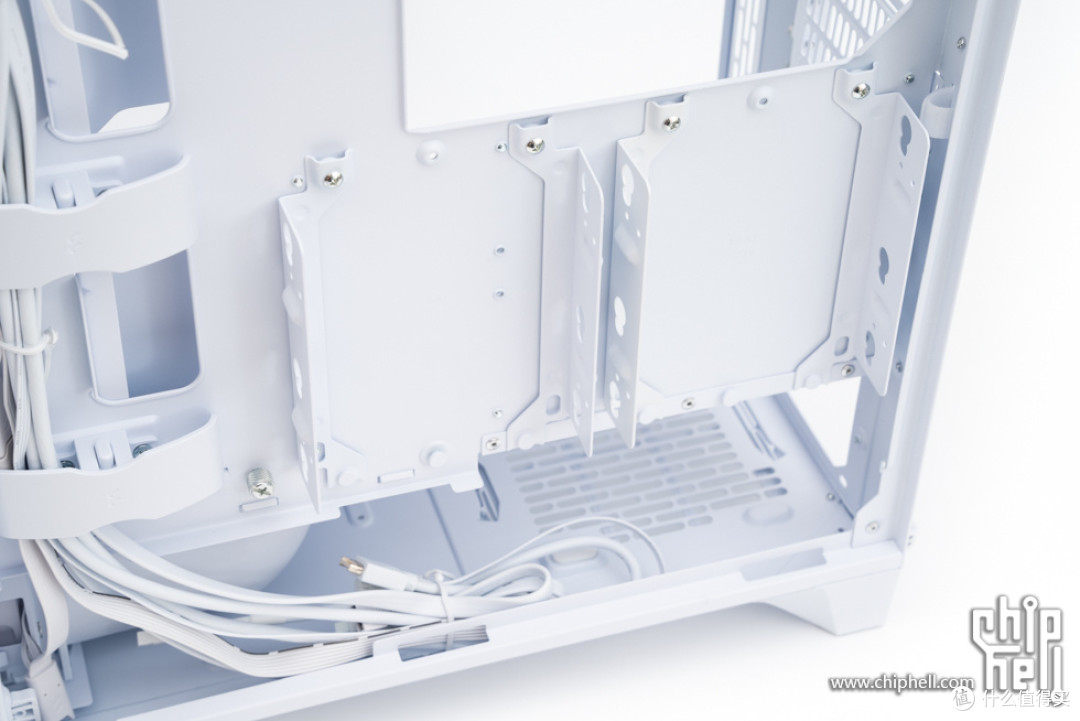

分形工艺 Meshify 3 RGB 白色玻璃版机箱，延续了Meshify系列的设计元素，具有流线型设计美学，采用岩石风格的网状设计前面板，能提供足够的通风能力，机箱为中塔规格，最大支持E-ATX主板和长达349mm的显卡，机箱尺寸为507 mm × 433 mm × 229 mm，预装了3把高性能Momentum 14风扇，采用LCP叶片和FDB轴承，机箱顶部支持240/280冷排，前部支持280/360冷排，CPU散热器支持到173mm，显卡限长349mm，电源限长180mm，理线空间为34.5mm。
