新科技！高效率氮化镓240W适配器方案

240W氮化镓适配器方案是当前高功率快充领域的主流技术方向，主要采用PFC+AHB/LLC+SR（功率因数校正+非对称半桥/谐振变换+同步整流）架构，配合氮化镓功率器件实现高频高效转换。以下是主流方案的核心构成与技术要点：

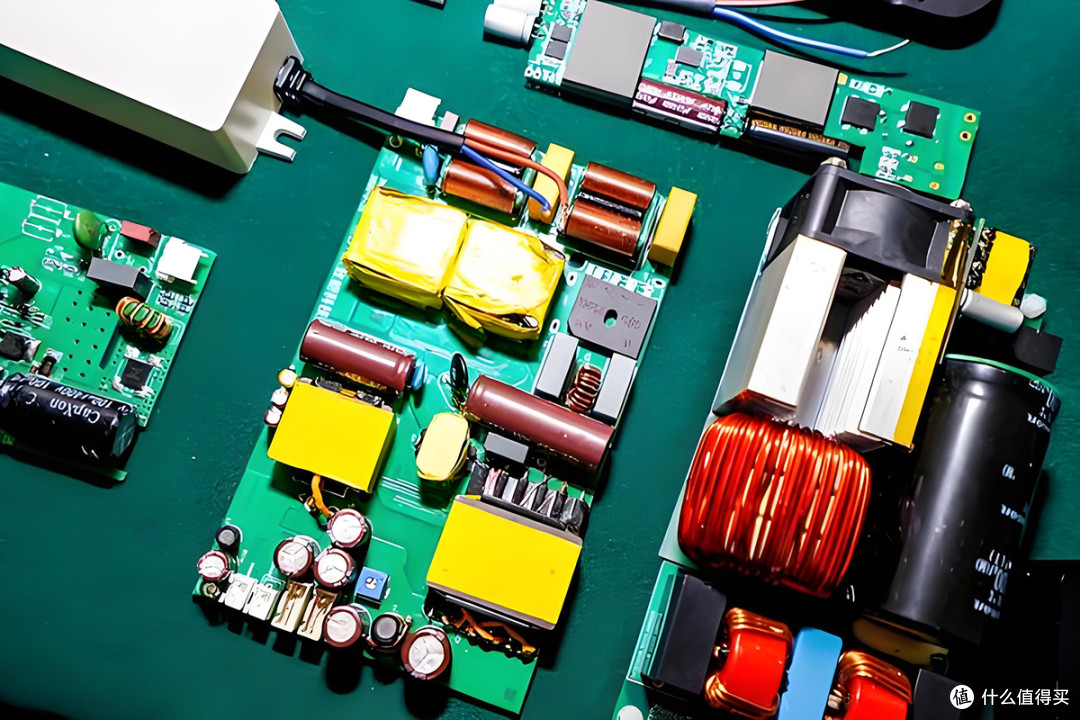

IMG_256

一、主流方案架构与关键芯片

核心拓扑结构

PFC级：采用CCM（连续导通模式）或图腾柱半桥PFC，工作频率150-400kHz

主功率级：LLC谐振变换器或AHB（非对称半桥），频率200-400kHz

同步整流：次级侧同步整流控制器驱动低Rds(on) MOSFET

协议控制：支持PD3.1 EPR（48V/5A）协议

氮化镓功率器件选型

PFC开关管：650V耐压，Rds(on) 70-150mΩ（如HSMN065D120N1、HSMN065D070N1）

AHB/LLC开关管：650V耐压，Rds(on) 70-200mΩ

封装形式：DFN8×8、TOLL、TO-220等，影响散热与功率密度

二、设计要点与挑战

1. 散热管理

高频工作导致开关损耗集中

需采用平面变压器、导热胶填充、散热片组合

关键器件（GaN FET、变压器）温升控制在60℃以内

2. EMI/EMC设计

高频开关产生共模噪声

需两级共模电感、X/Y电容、屏蔽设计

满足CISPR32 Class B标准

3. 保护机制

过压/过流/过温/短路保护

逐周期电流限制（OCP）

输入欠压保护（UVP）

三、主流厂商参考方案

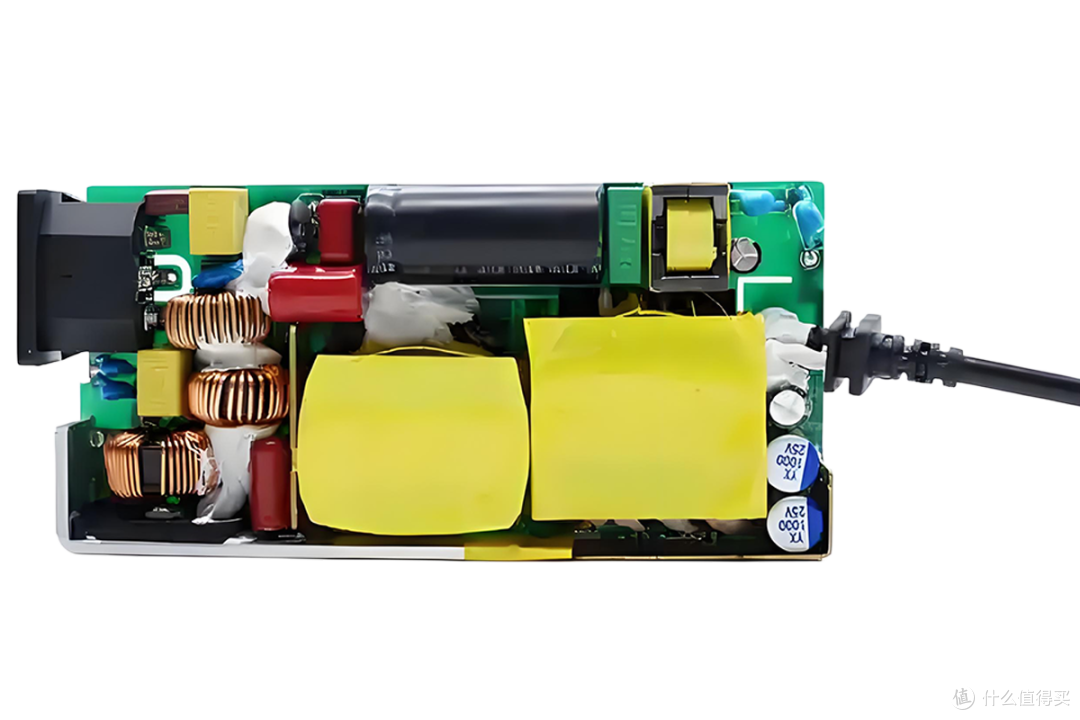

1、华燊泰科技图腾方案（首款GaN+SiC方案）

架构：图腾柱PFC+LLC

效率：97%（230Vac满载）

功率密度：39.7W/in³

特点：半桥架构效率更高，GaN+SiC方案

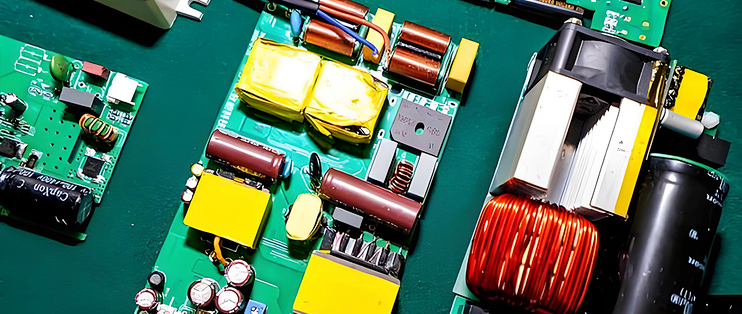

IMG_257

2、立锜+泰高方案（业界首发量产方案）

架构：PFC+AHB+SR

芯片：RT7333+RT7795+RT7220E+RT7209

效率：96.5%（230Vac满载）

功率密度：35W/in³

特点：支持PD3.1全协议，成本适中

3、英诺赛科全GaN方案

架构：BTP PFC+LLC

效率：97%（230Vac满载）

功率密度：38.7W/in³

特点：全GaN器件，高频性能优异

四、开发资源与工具

参考设计：华燊泰科技、安森美等官网提供完整DEMO板资料

仿真工具：PSIM、LTspice、Simplis等用于拓扑验证

测试设备：功率分析仪、示波器、热成像仪

认证要求：需通过CE、FCC、CCC、DOE VI等认证

五、发展趋势

更高频率：向MHz级发展，进一步缩小体积

集成化：控制器+GaN集成模块（如GaN IC）

多口输出：240W单口向多口共享功率发展

双向快充：支持PD3.1双向能量传输

总结：

240W氮化镓适配器方案已进入成熟量产阶段，主流方案在效率、功率密度、成本之间取得较好平衡。选择方案时需综合考虑应用场景、成本预算、开发周期等因素。建议优先参考华燊泰科技、安森美等头部厂商的成熟方案，可降低开发风险。
