碳化硅实战表现如何？Somostel 65W碳化硅充电器拆解

前言

最近充电头网拿到了JQX旗下品牌SOMOSTEL的一款65W快充充电器，产品为2C1A接口配置，在完整支持PD、PPS、QC等主流协议的基础上，还支持63W UFCS快充，相比同类产品在兼容性上更为全面。

其次充电器选择了一条独特的技术路径：它采用了碳化硅（SiC）方案。作为第三代半导体技术的另一支柱，碳化硅有着优异的耐压和耐热特性。那么产品内部设计与当前主流的氮化镓方案究竟有何异同？让我们通过拆解一探究竟。

SOMOSTEL 65W碳化硅充电器开箱

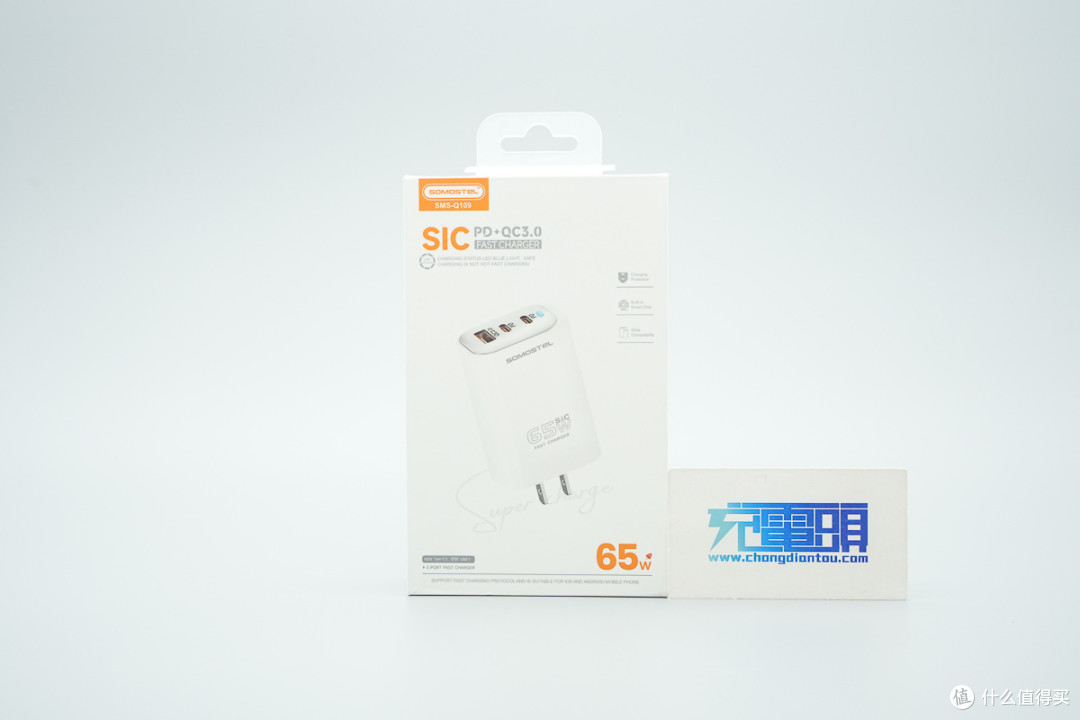

包装盒正面印有SOMOSTEL品牌、产品名称、型号、外观以及卖点标识等。

背面对应充电器处做了橱窗设计，可见产品实物，下方则印有充电器简图以及参数信息等。

包装盒上参数特写，下面到产品实物展示环节再介绍。

包装内含充电器以及使用说明书。

附带数据线为常规黑色USB-C to USB-C线，端子外壳高光亮面处理，并设计有SOMOSTEL品牌。

测得数据线长度约为102cm。

SOMOSTEL 65W碳化硅充电器采用PC阻燃材质白色塑料外壳，机身表面哑光工艺处理，两侧过渡圆润。

机身正面印有SOMOSTEL品牌和65W SiC FAST CHARGER。

输入端外壳上印有充电器参数信息。

产品参数特写

型号：SMS-Q109

输入：100-240V~50/60Hz 1.5A

输出：

USB-C1：5V3A、9V3A、12V3A、15V3A、20V3.25A(65W)

USB-C2：5V3A、9V3A、12V3A、15V3A、20V3.25A(65W)

USB-A：5V3A、9V2A、12V1.5A(18W)

USB-C1+USB-C2：5V3A

USB-C1+USB-A：5V3A

USB-C2+USB-A：5V3A

USB-C1+USB-C2+USB-A：5V3A

产品通过了FCC认证和VI级能效认证。

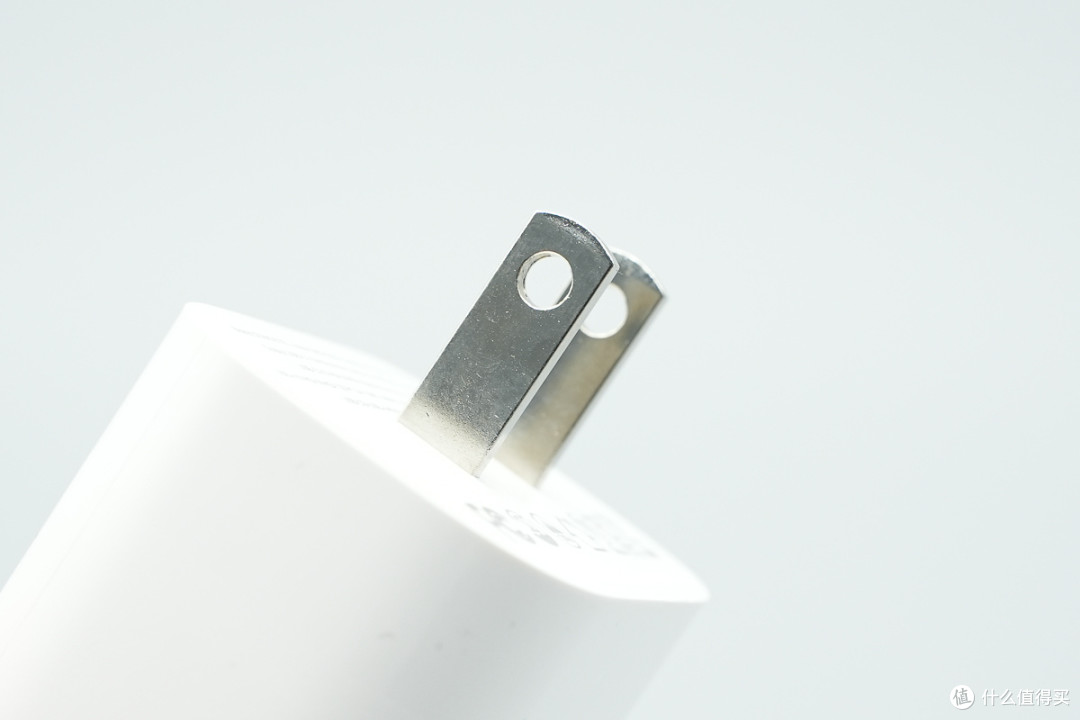

充电器配备美规插脚。

另一端采用银灰色面板装饰，并配备2C1A接口以及指示灯。

测得充电器机身长度为66.45mm。

宽度为45.81mm。

厚度为31.25mm。

和苹果67W充电器放在一起对比，体积优势明显。

充电器拿在手上的大小直观感受。

另外测得充电器重量约为99g。

充电器充电状态下，指示灯亮蓝光。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、QC3+/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3.25A一组电压档位。

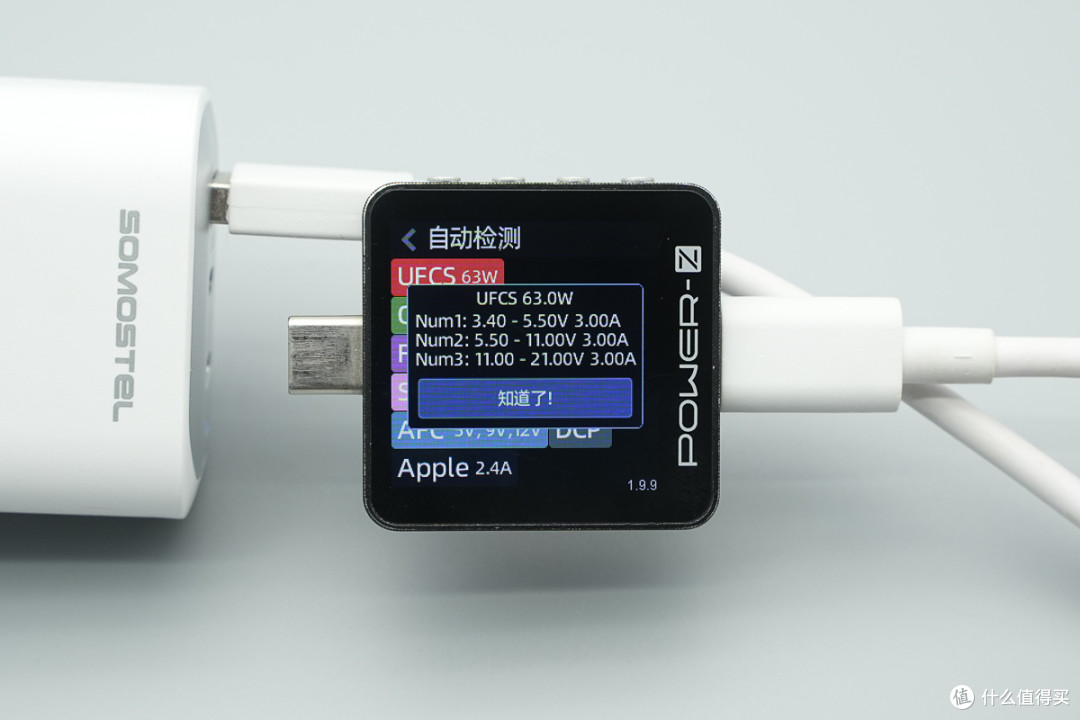

测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A、11-21V3A三组电压档位。

测得另一个USB-C口兼容协议相同。

此外PDO报文也相同。

测得UFCS融合快充具备的电压档位也一样，两个USB-C口支持功率盲插

测得USB-A口支持UFCS、QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

测得UFCS融合快充同样具备3.4-5.5V3A、5.5-11V3A、11-21V3A三组电压档位。

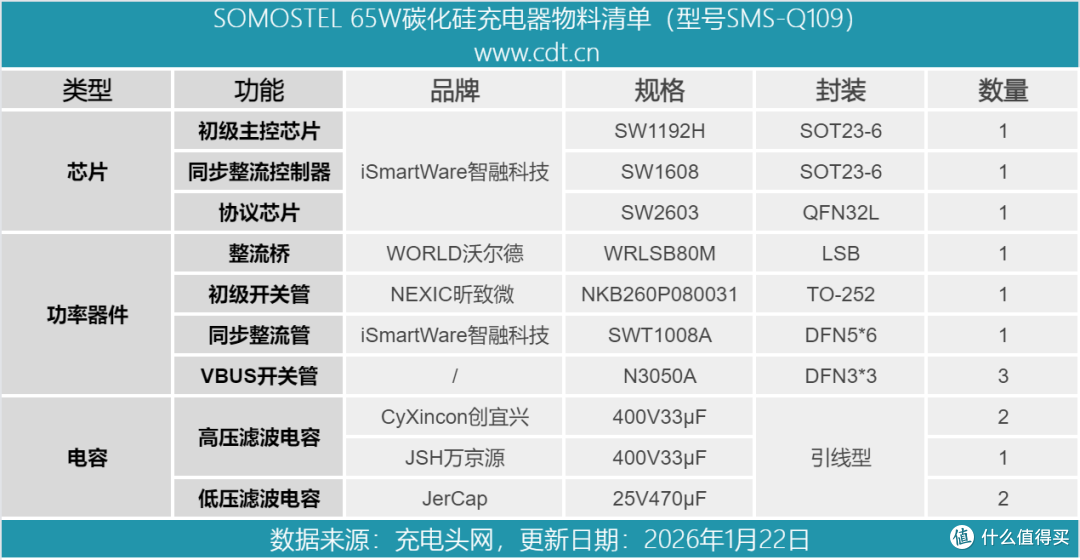

SOMOSTEL 65W碳化硅充电器拆解

将输入端外壳拆开，充电器采用插脚与模块上金属片接触通电设计。

取出PCBA模块，测得其长度为63.12mm。

宽度为38.49mm。

厚度为24.46mm。

PCBA模块正面器件以及与小板之间的间隙填充白胶辅助加固，变压器外套塑料壳，同时顶部贴有导热垫。

主板背面设有整流桥，开关电源初次级控制器，初级开关管以及同步整流管等器件。模块底部对应电源主控芯片和初级开关管区域也贴有导热垫。

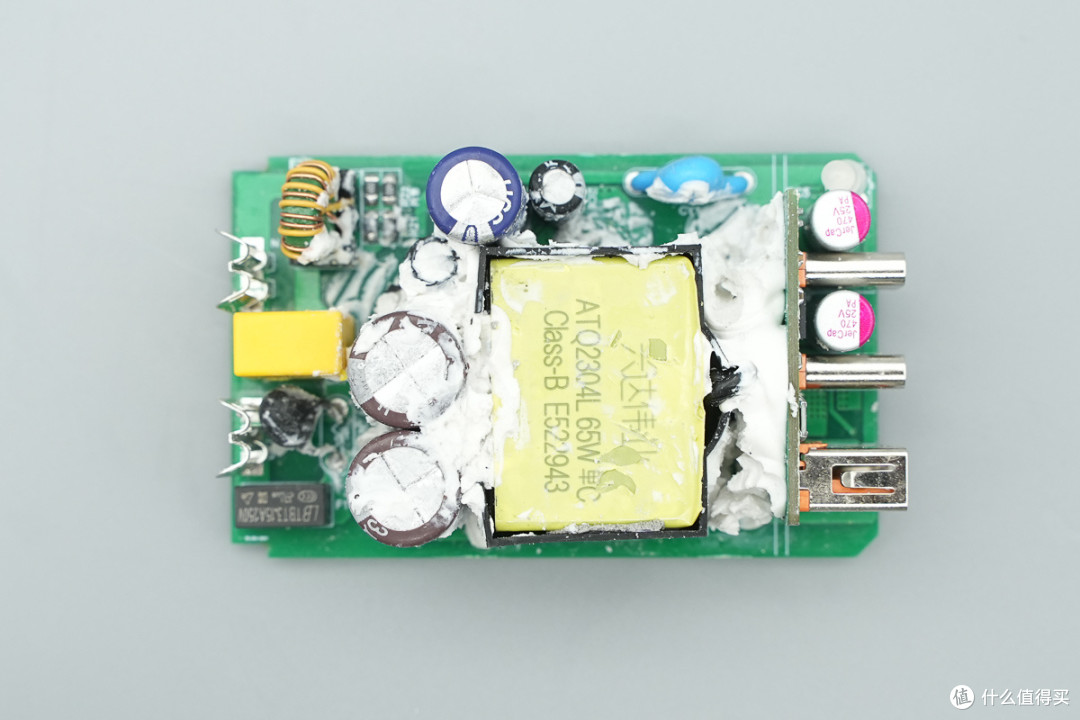

PCBA模块正面设有延时保险丝、NTC热敏电阻、共模电感、高压滤波电解电容、变压器、滤波固态电容等器件，输出端还焊接有一块小板。

延时保险丝来自蓝宝，规格外3.15A 250V。

NTC热敏电阻特写，用于抑制上电浪涌电流。

安规X2电容来自CDSPC成东，规格为0.33μF。

共模电感特写，用于滤除EMI干扰。

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

两颗高压滤波电解电容来自CyXincon创宜兴，规格均为400V33μF。

工字电感外套热缩管绝缘保护。

另一颗高压滤波电解电容来自JSH万京源，规格为400V33μF。

电源主控芯片来自智融科技，型号SW1192H，这是一款为离线式反激电源与充电器量身设计的高频准谐振电流模式PWM控制器，内置DRV驱动级，能直接驱动SiC MOS管，最大输出上拉/下拉电流能力分别达约100mA/500mA，可简化外部驱动电路设计并支持瞬态功率需求。

SW1192H支持12–90V超宽范围VDD供电，并内建软启动、频率抖动以及谷底导通/谷底锁定等准谐振优化策略，可有效降低开关损耗并改善EMI性能，从而在高频工作下仍能保持较高能效与良好电磁兼容表现。

SW1192H支持QR/DCM/BURST多模式工作，并在轻载条件下自动进入降频或突发模式以降低待机功耗；其智能谷底锁定能把MOS管导通时刻尽量靠近谐振谷底，从根本上减少开关损耗，适合要求高功率密度与低损耗的USB PD与GaN方案。

SW1192H集成了包括brown-out、VDD过压、输出过/欠压、逐周期电流限制、异常过流、过载、CS开路、片内/片外过温等完整的保护机制。采用SOT23-6封装。

初级开关管来自昕致微，型号昕致微NKB260P080031，这是一颗耐压800V的碳化硅MOS管，导阻260mΩ，采用TO-252封装。

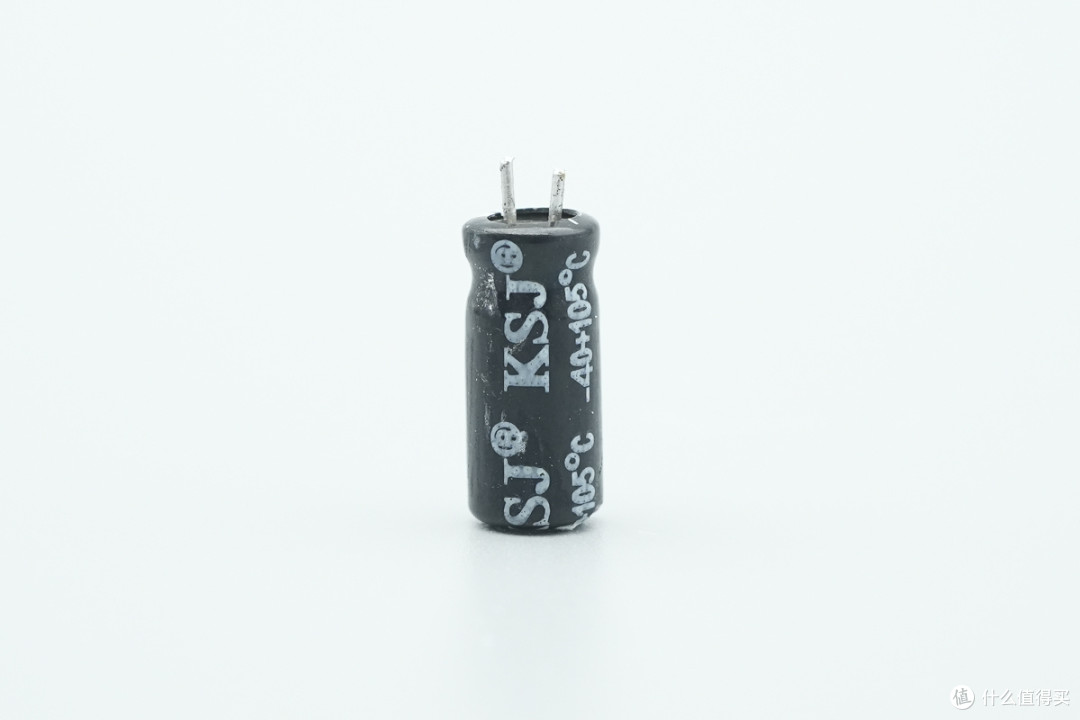

主控芯片供电电容品牌为KSJ。

电容的规格为100V4.7μF。

变压器来自兴达伟业，外套塑料壳加固绝缘。

亿光EL 1018光耦特写，用于输出电压反馈。

蓝色Y电容来自JEC智旭电子。

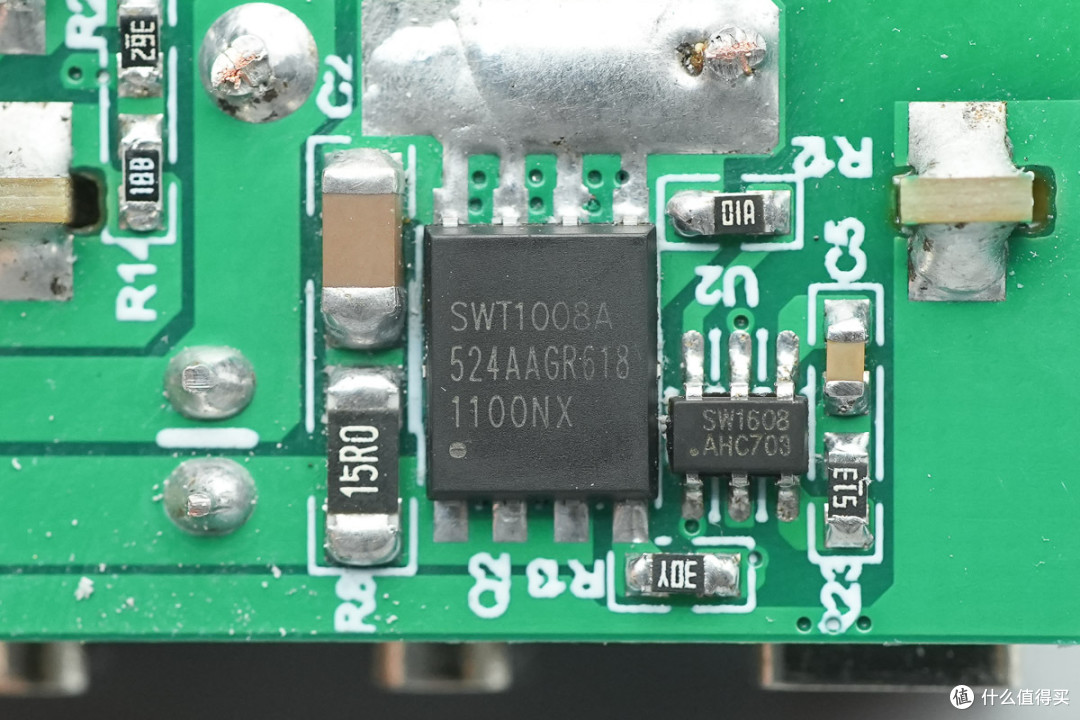

同步整流控制器采用智融科技SW1608，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，采用SOT23-6封装，其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围，配合MOSFET使用替代肖特基整流二极管，可以显著提高系统效率。
