支持PD3.1 240W满血快充，戴尔280W氮化镓电源适配器拆解

前言

近期充电头网采购了DELL戴尔一款280W氮化镓电源适配器，这款产品采用最新的氮化镓技术方案设计打造，以更小更轻的外形提供强劲性能。凭借280W超强输出功率，可在保证戴尔Pro Max 16 Plus、Pro Max 18 Plus等机型正常运行同时为电池充电。

产品另一大亮点是还支持USB PD3.1快充标准，并提供48V5A 240W满血快充，这一设计即便是放在当下也是比较少见的，可以满足PD3.1快充生态下高性能笔记本电脑、移动电源、无人机等设备的快充需求。下面就随小编来详细了解戴尔这款电源的设计。

戴尔280W氮化镓电源适配器开箱

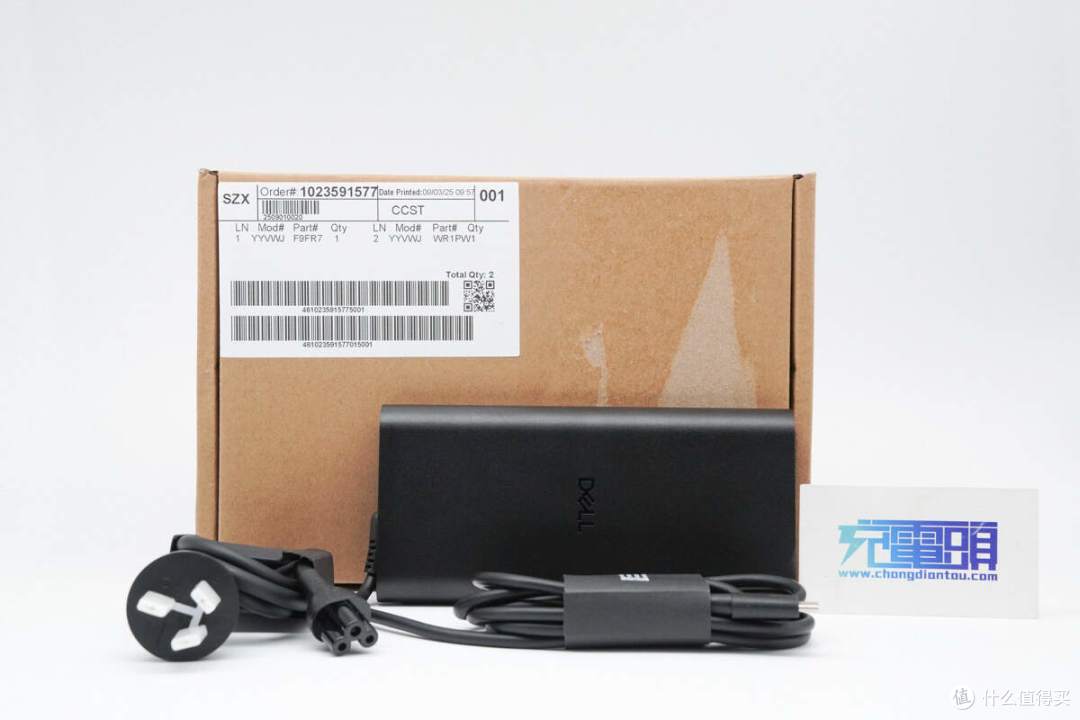

产品采用牛皮纸盒包装，顶部印有DELL品牌。

包装内仅有戴尔280W氮化镓电源适配器，电源线与机身为分体式设计。

电源线缠绕后外套纸圈进行固定整理，插头插脚外套白色塑料壳进行保护。

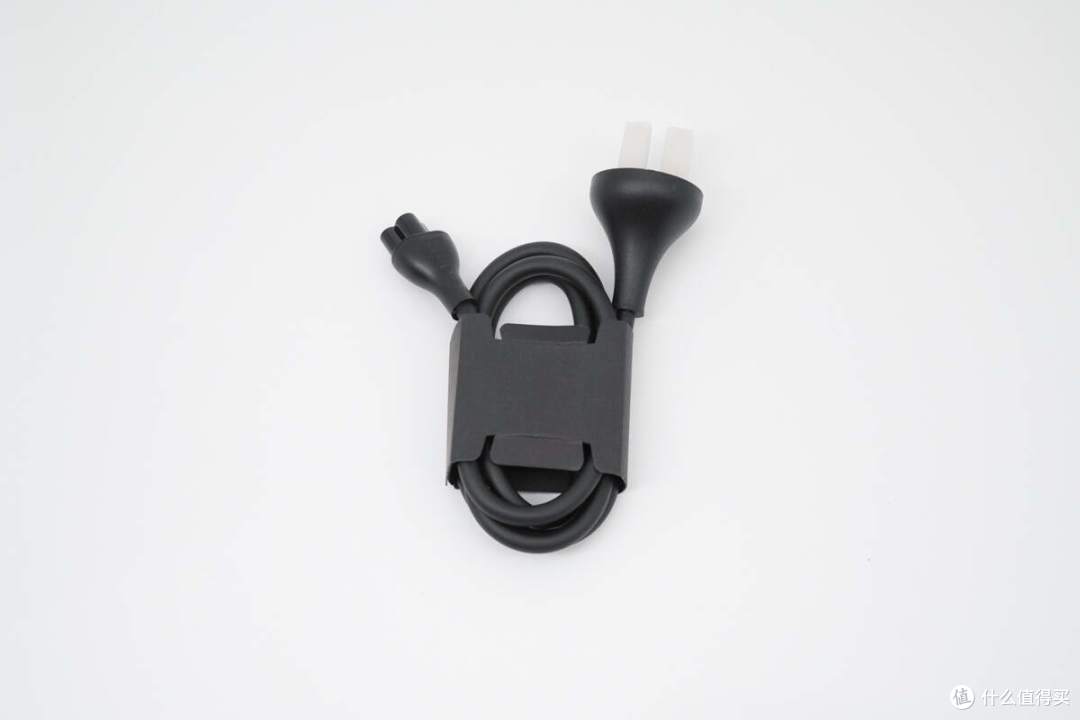

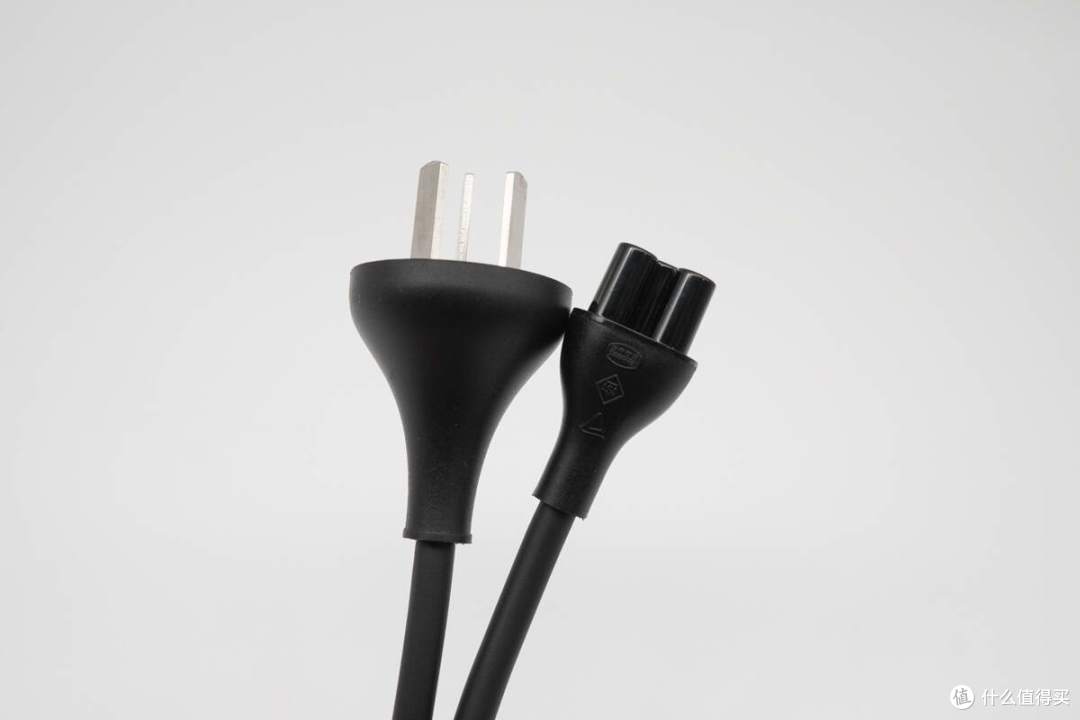

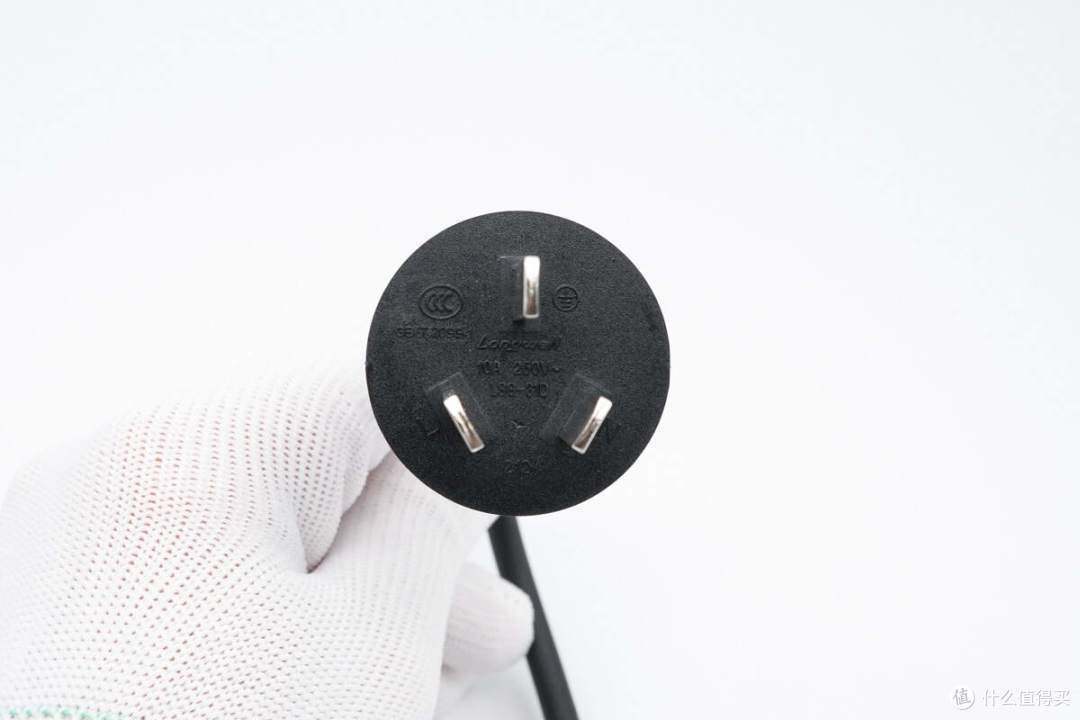

电源线两端分别为三脚插头和梅花插头。

线缆制造商为Longwell良维，规格为10A 250V~，通过了CCC认证。

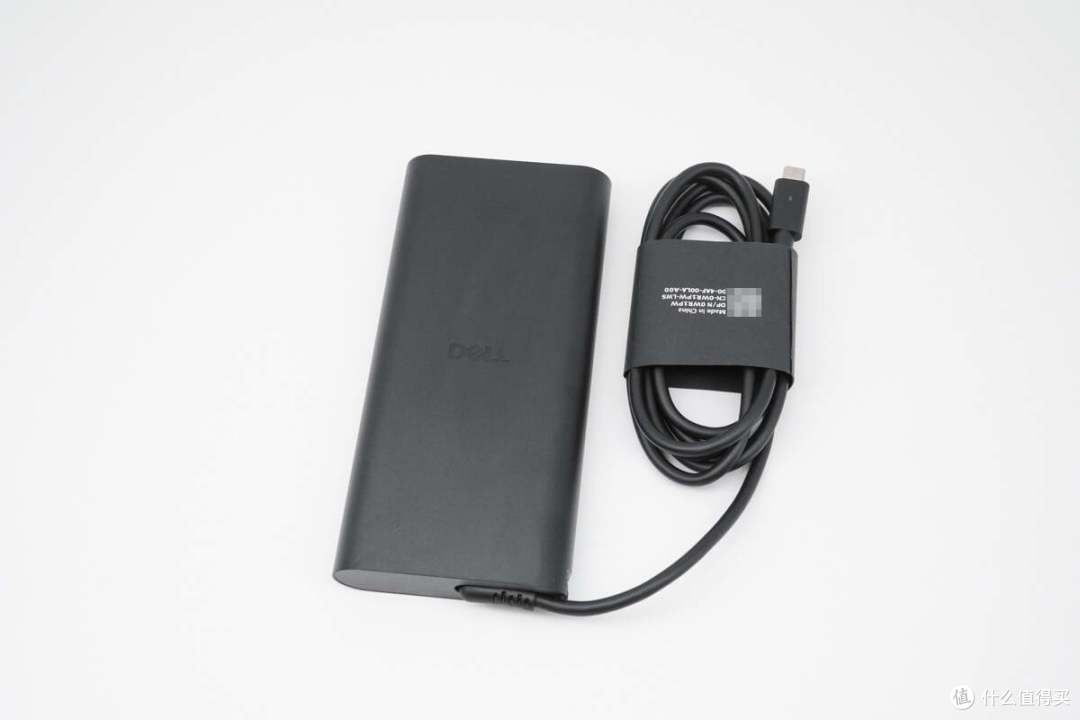

戴尔280W氮化镓电源适配器延续自家笔记本电源经典外观样式设计，机身表面磨砂抗指纹，两侧弧面设计。

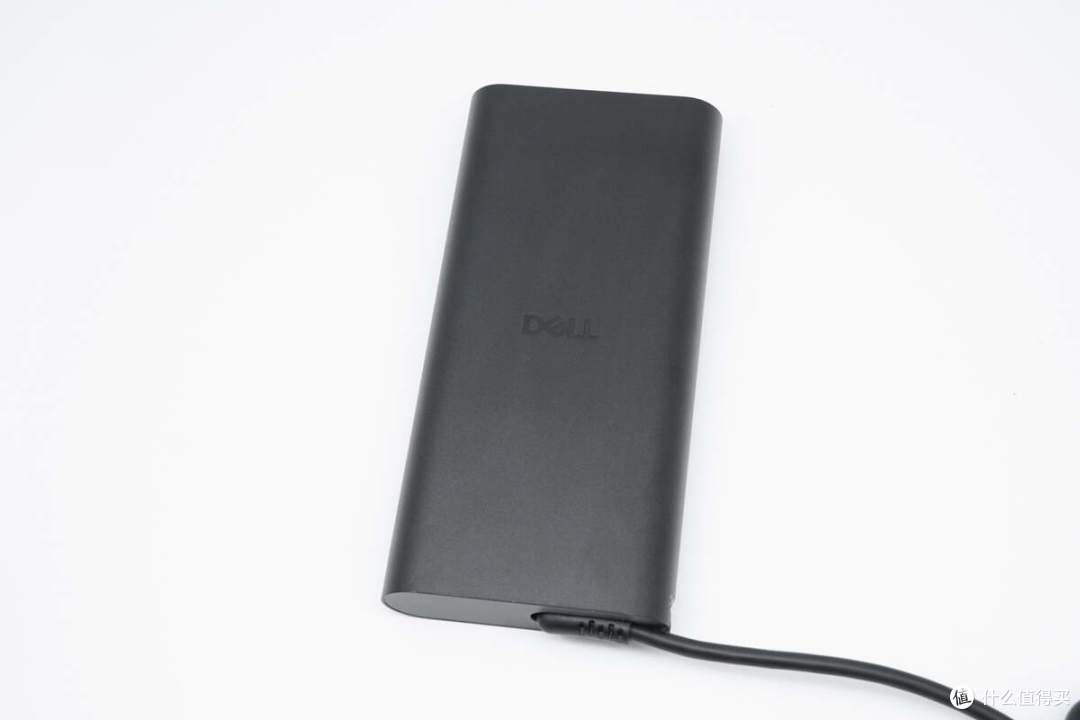

此外机身顶面中心设计有DELL品牌。

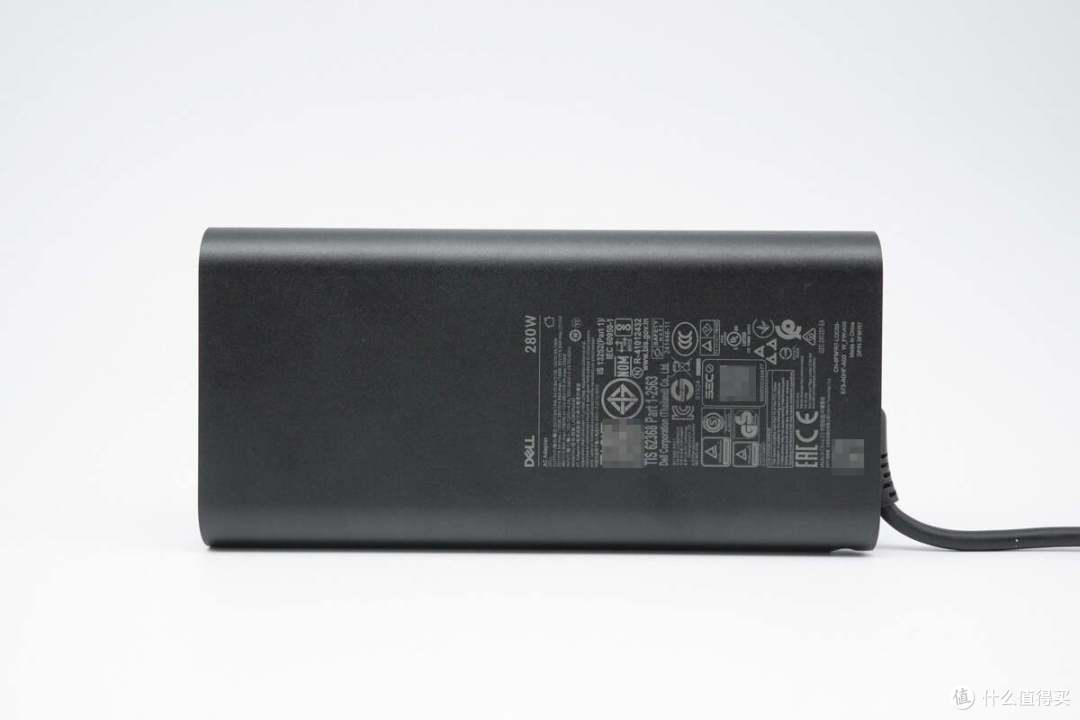

底部印有电源适配器铭牌信息。

这款电源通过了CCC、KC、CE、EAC、CP、PES、GS、UL、NOM、NYCE等多个认证，全球绝大多数国家和地区都能使用。

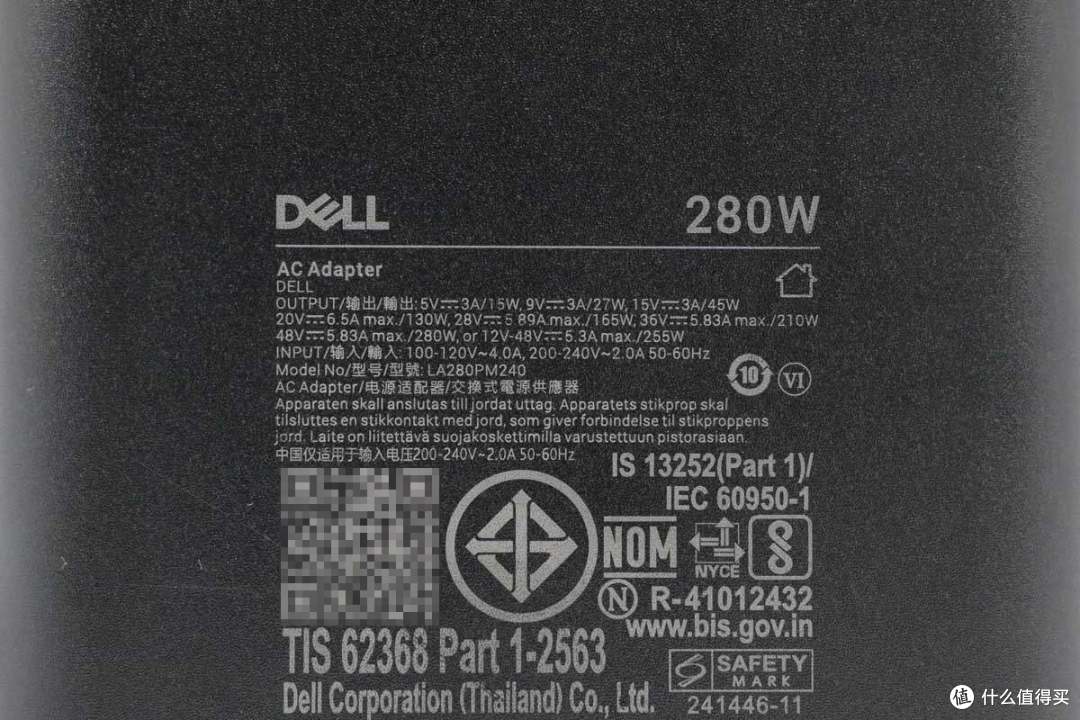

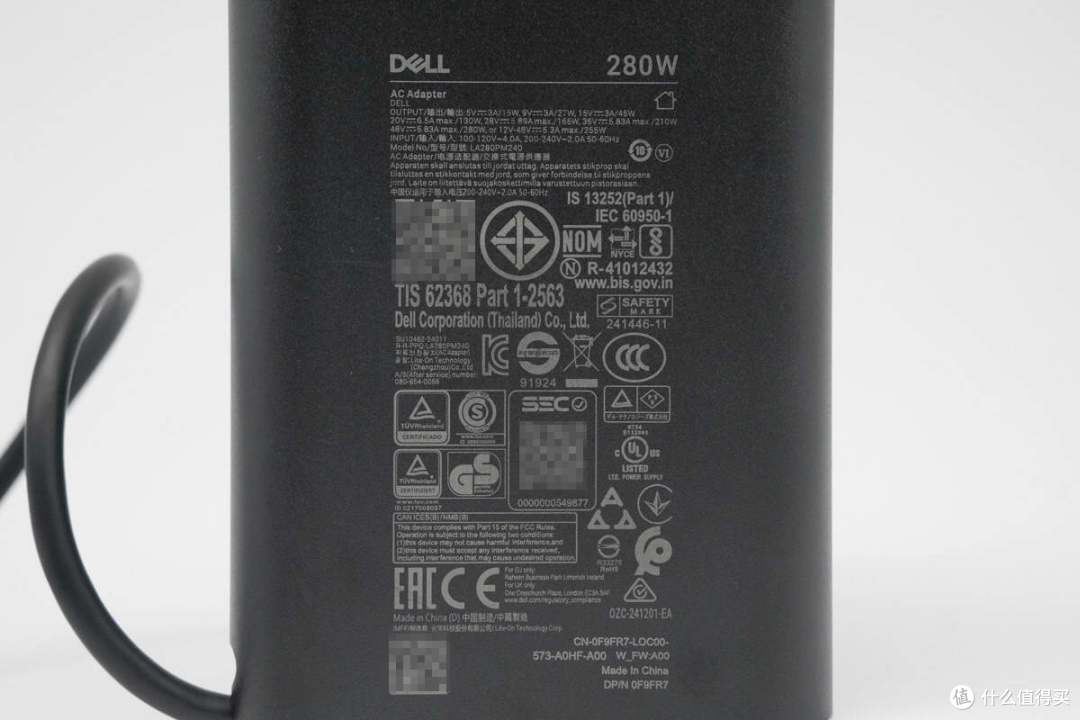

电源参数特写

型号：LA280PM240

输入：100-120V~4A，200-240V~2A 50/60Hz

输出：5V3A、9V3A、15V3A、20V6.5A、28V5.89A、36V5.83A、48V5.83A、12-48V5.3A

制造商：光宝科技股份有限公司

电源还通过了VI级能效认证。

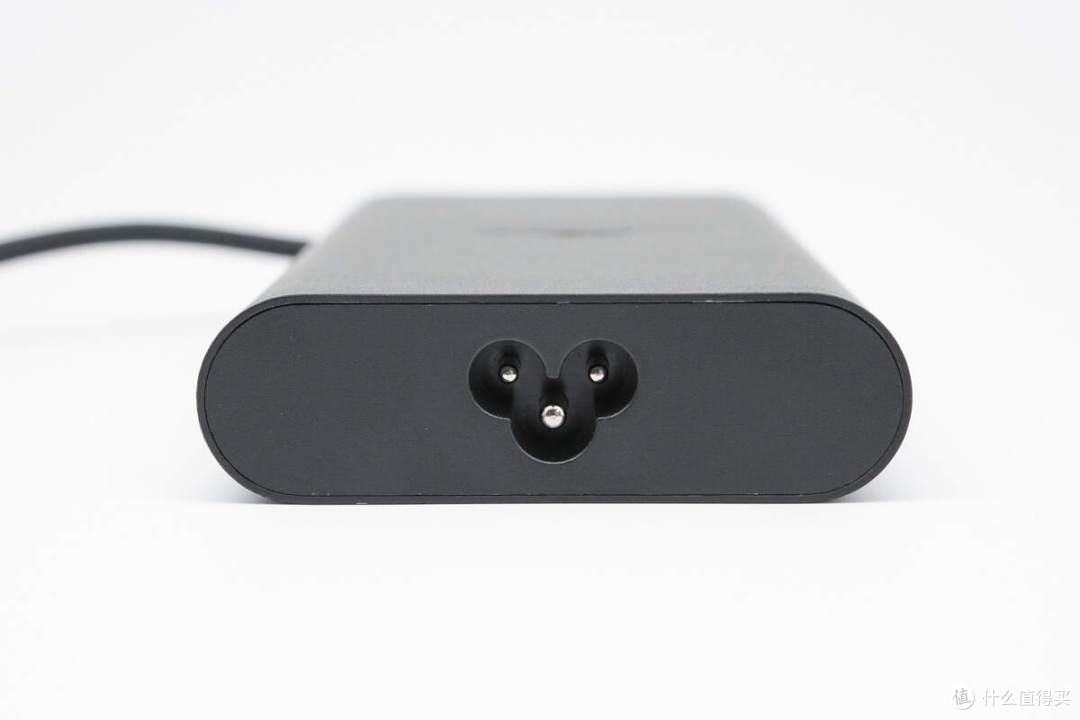

电源适配器机身一端设有梅花插口。

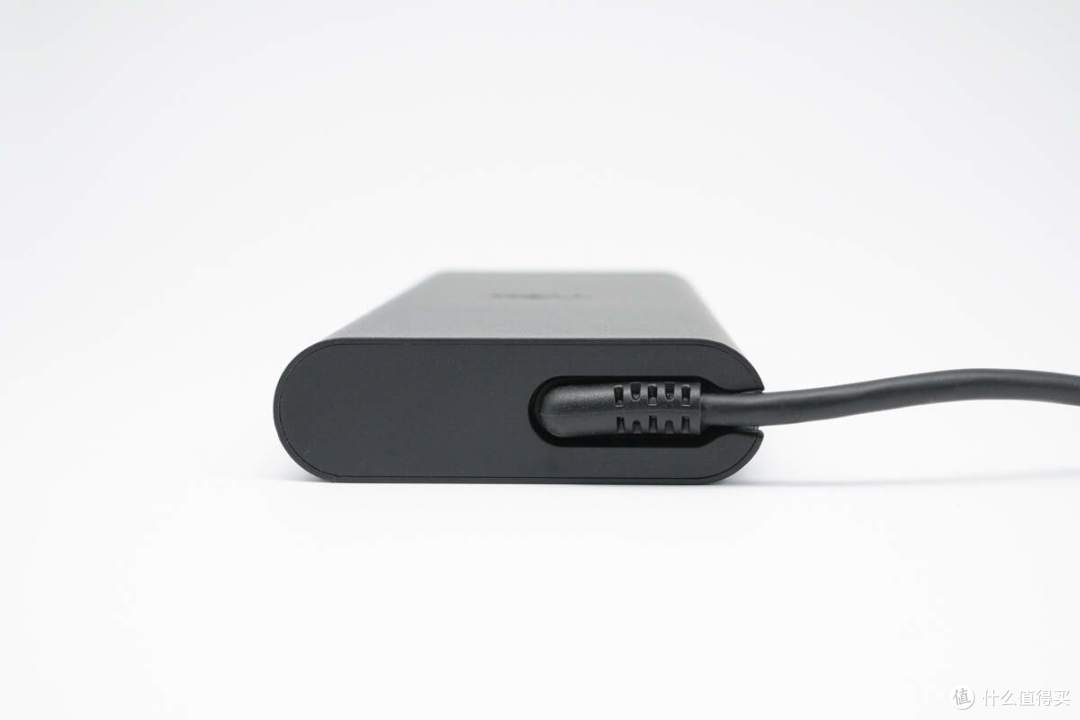

另一端设有输出线保护槽，线缆做了抗弯折保护处理。

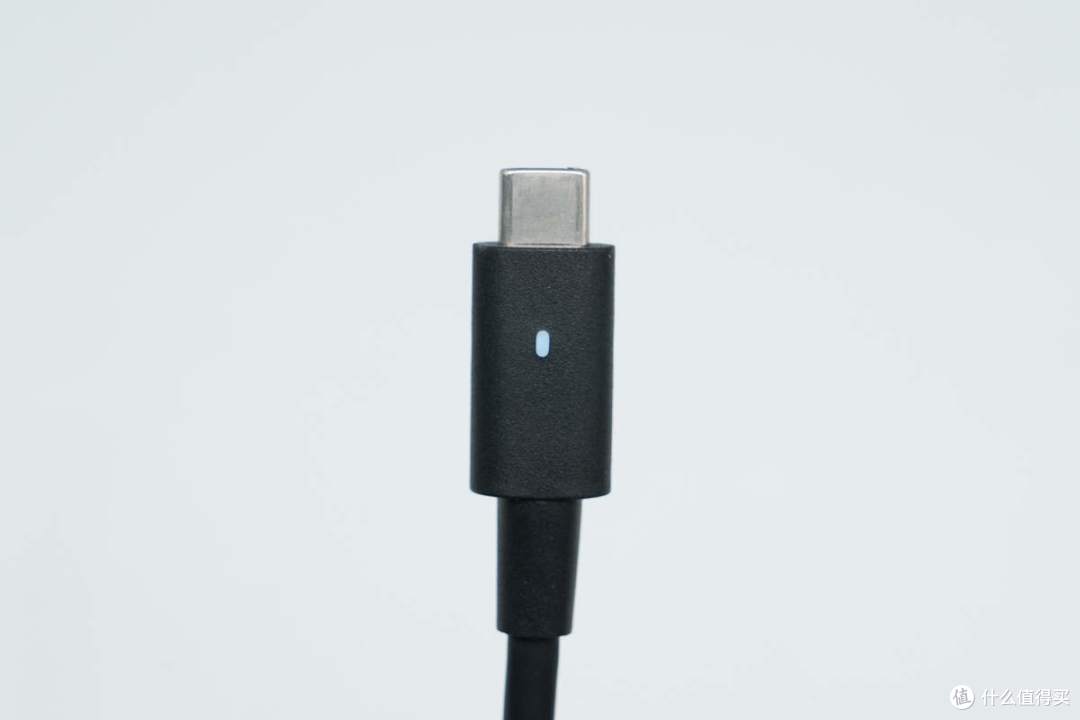

USB-C端子上设计LED指示灯，通电状态下亮淡蓝色光提示。

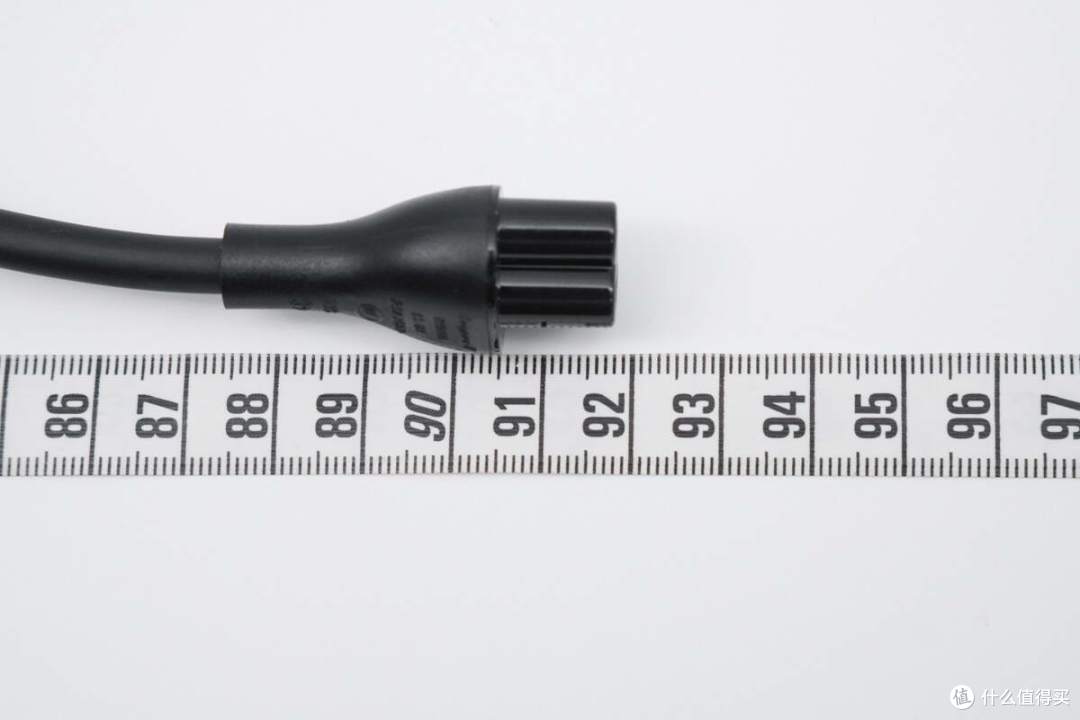

实测电源线长度约为92cm。

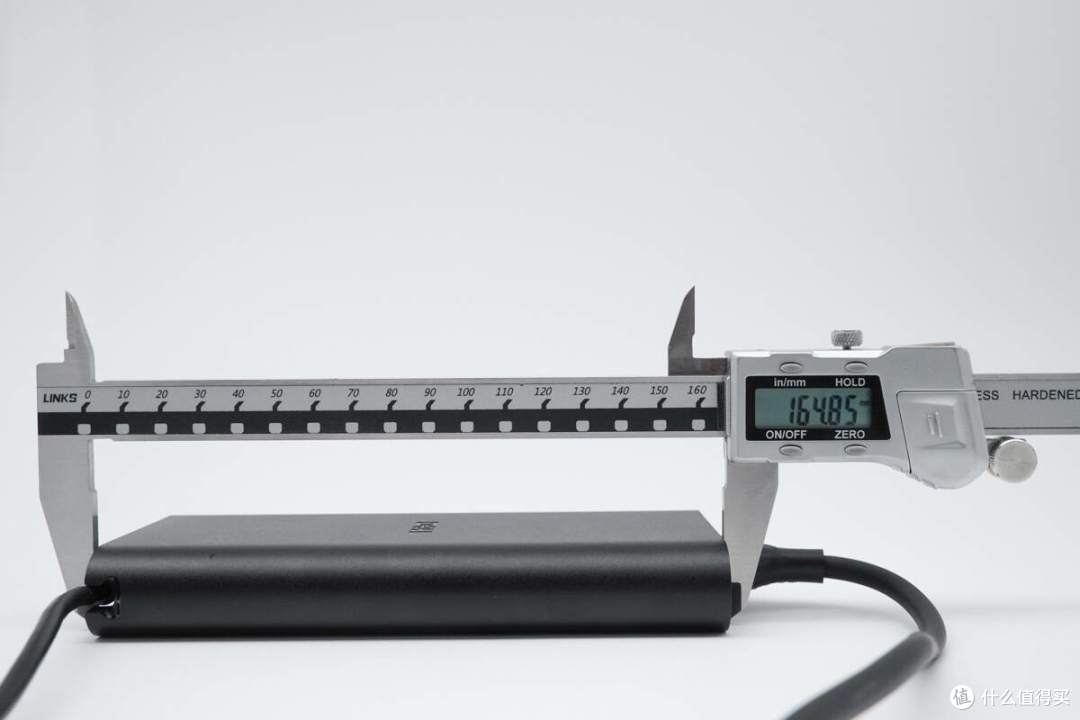

测得电源适配器机身长度为164.85mm。

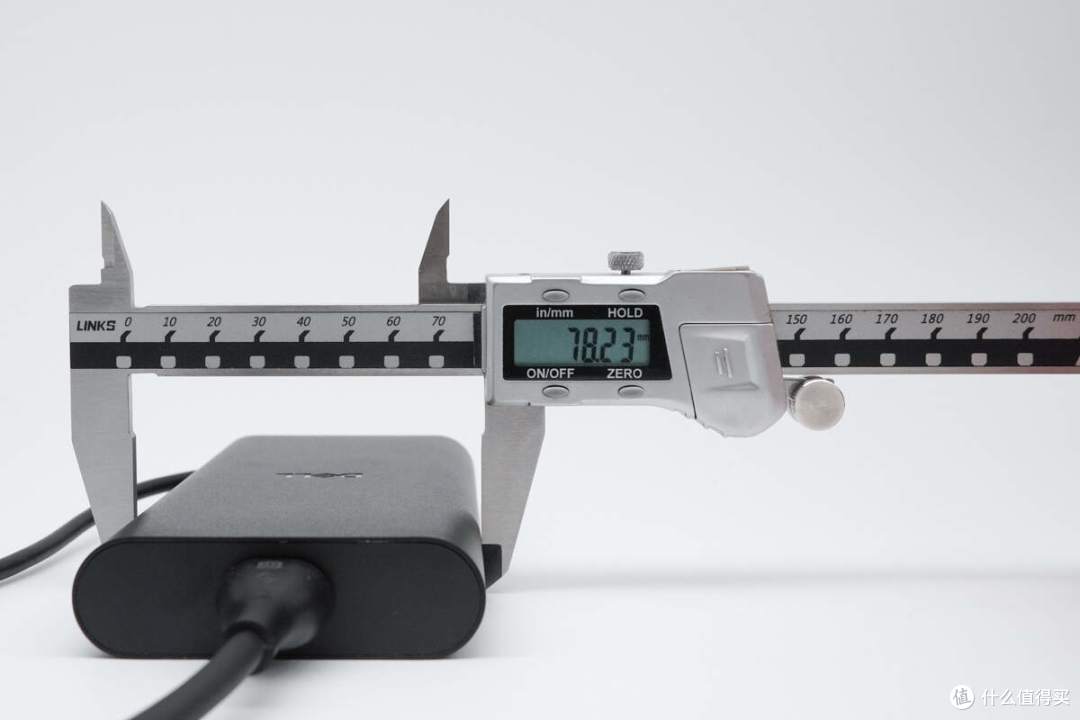

宽度为78.23mm。

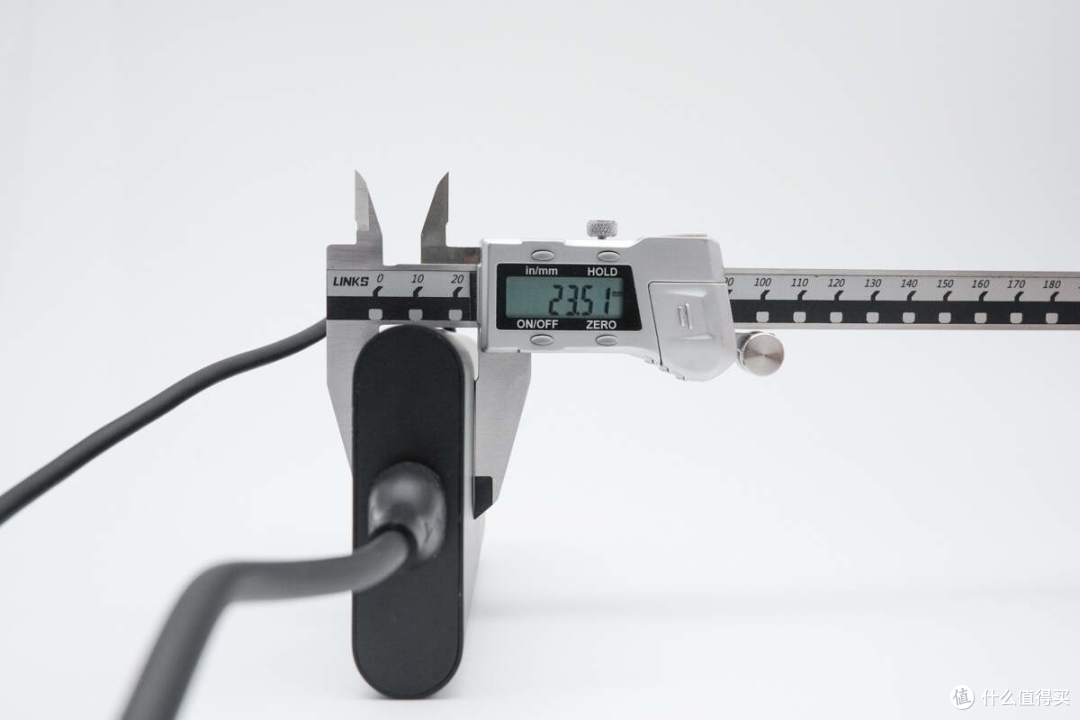

厚度为23.51mm。

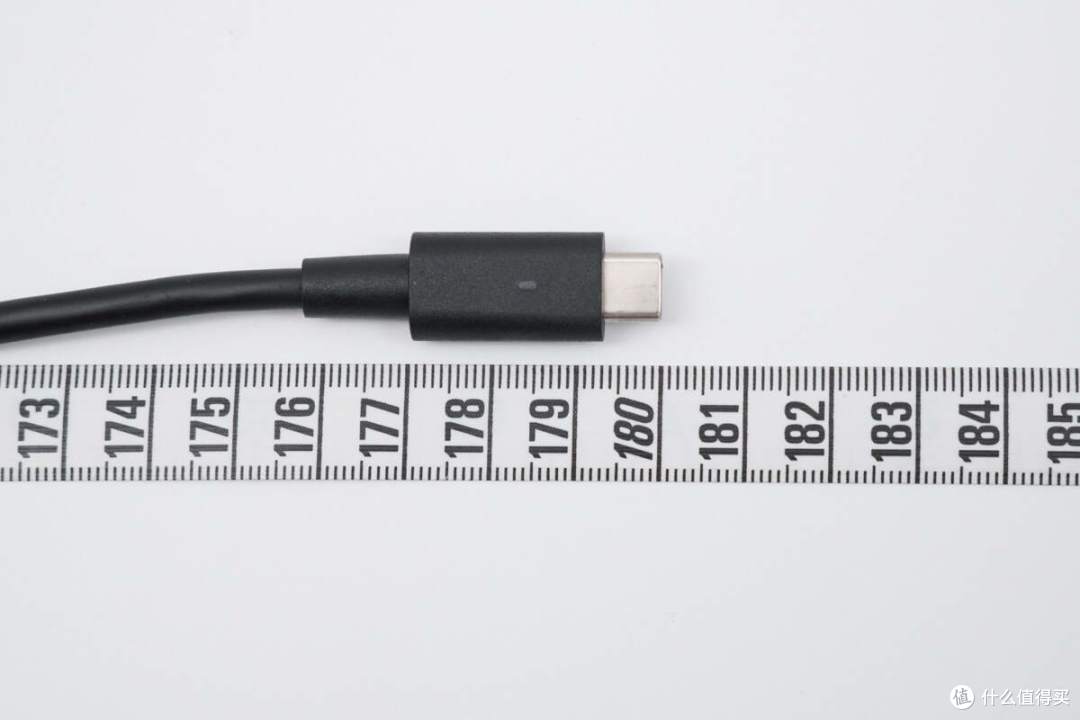

USB-C输出线缆长度为180cm。

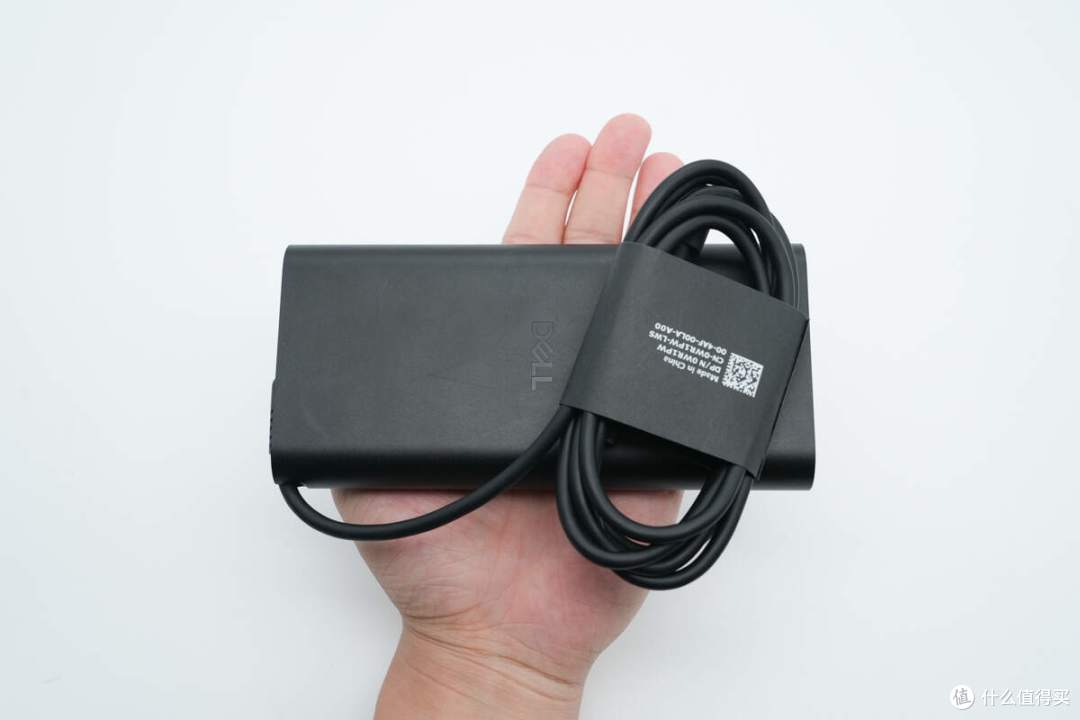

产品拿在手上的大小直观感受。

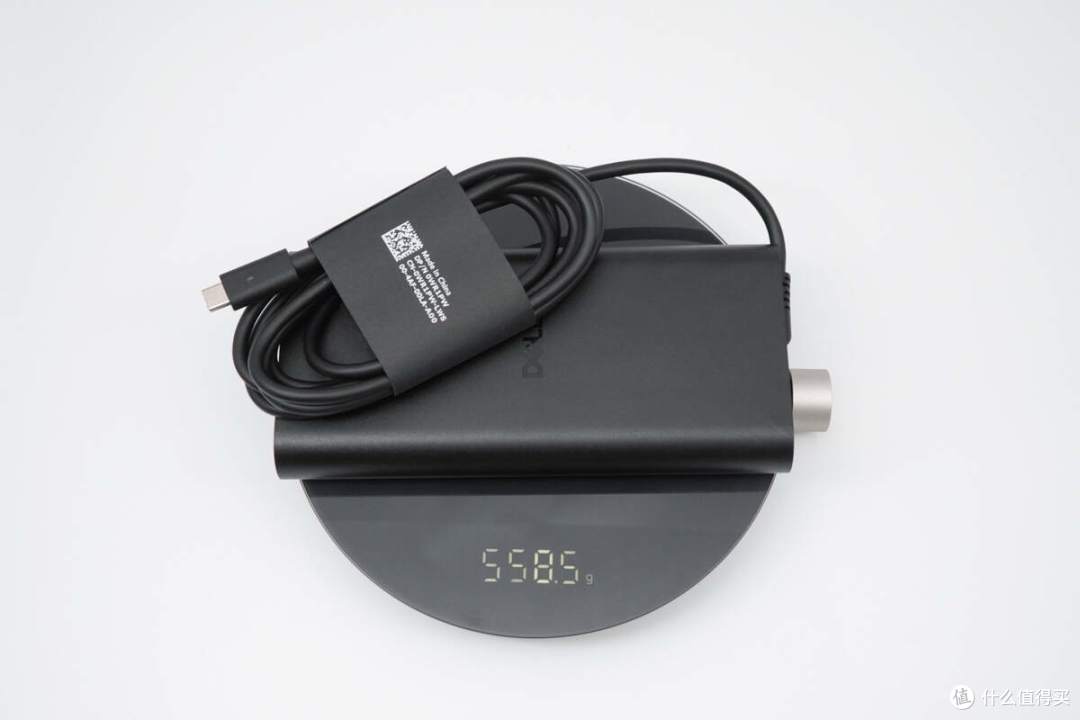

另外测得电源适配器重量约为559g。

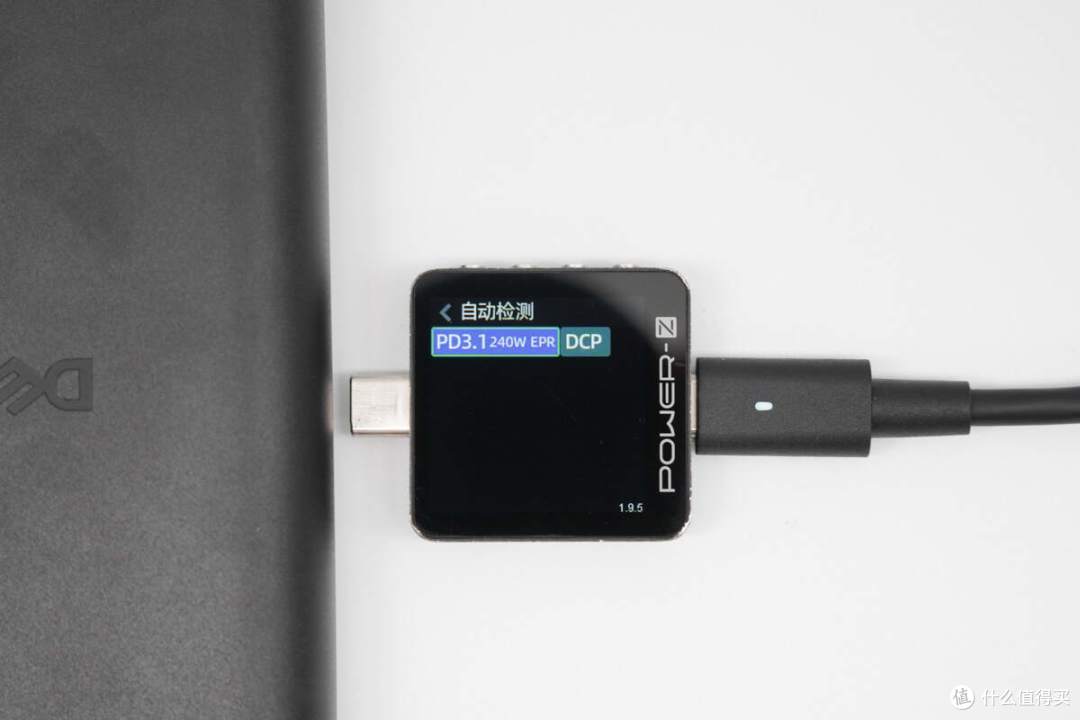

使用ChargerLAB POWER-Z KM003C测得这款充电器支持PD3.1、DCP充电协议。

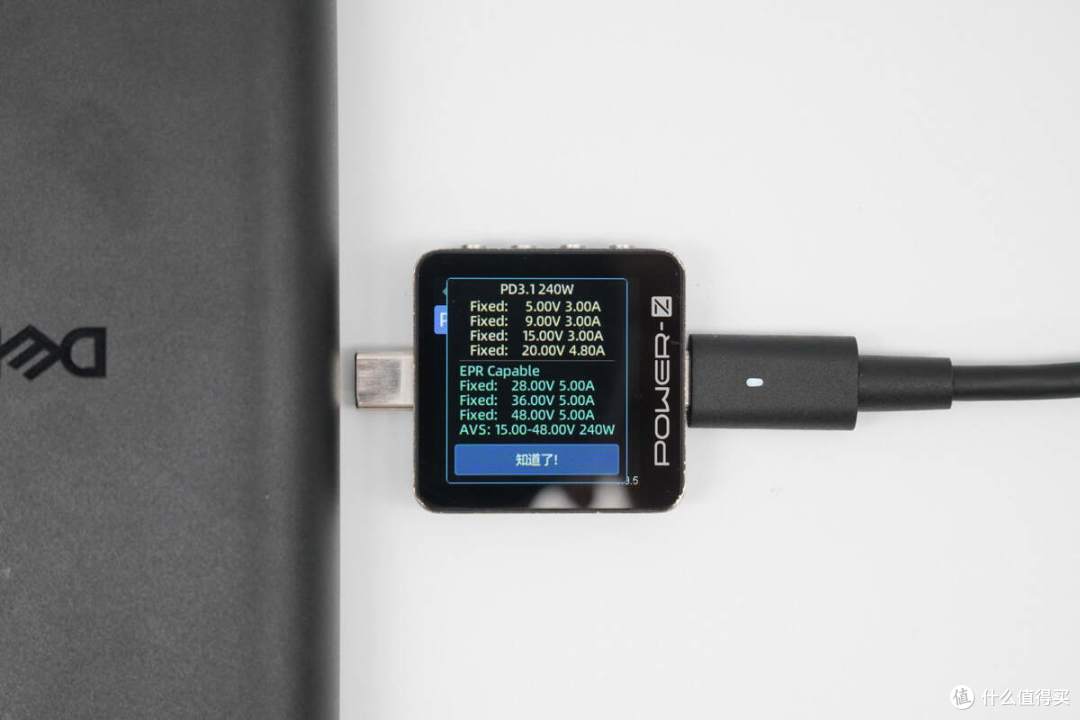

PDO报文显示电源还具备5V3A、9V3A、15V3A、20V4.8A、28V5A、36V5A、48V5A七组固定电压档位，以及15-48V 240W AVS电压档位。

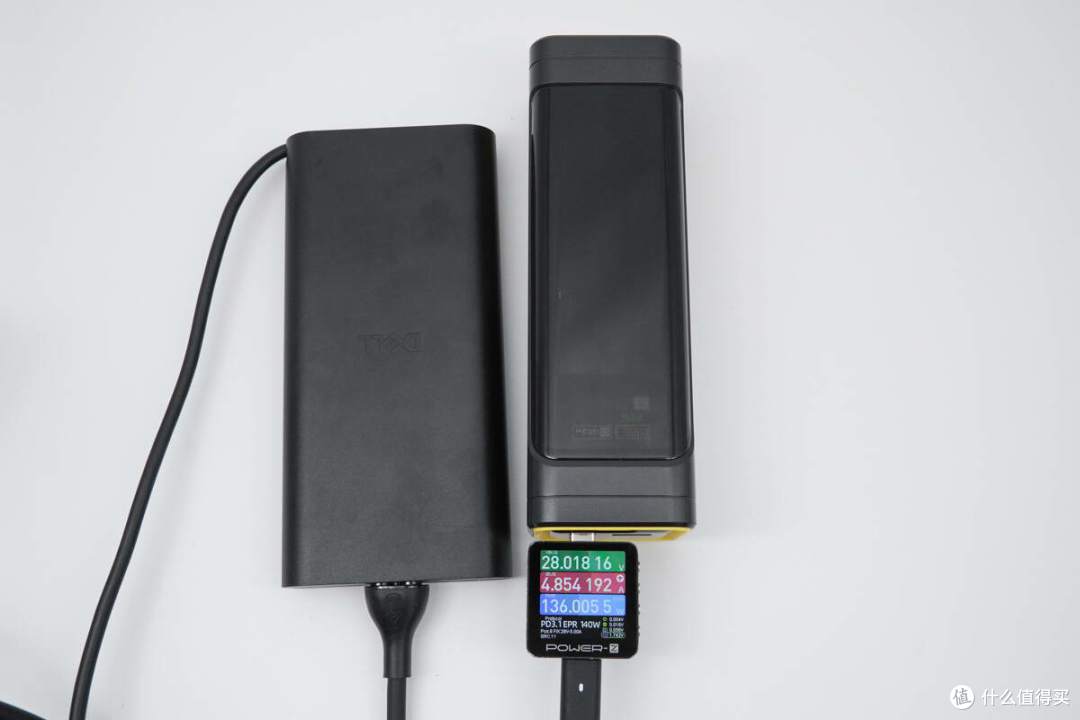

使用戴尔280W氮化镓电源适配器给Aohi星舰240W PD 3.1移动电源充电，测得充电功率约为136W，成功开启PD3.1 28V5A 140W快充。

戴尔280W氮化镓电源适配器拆解

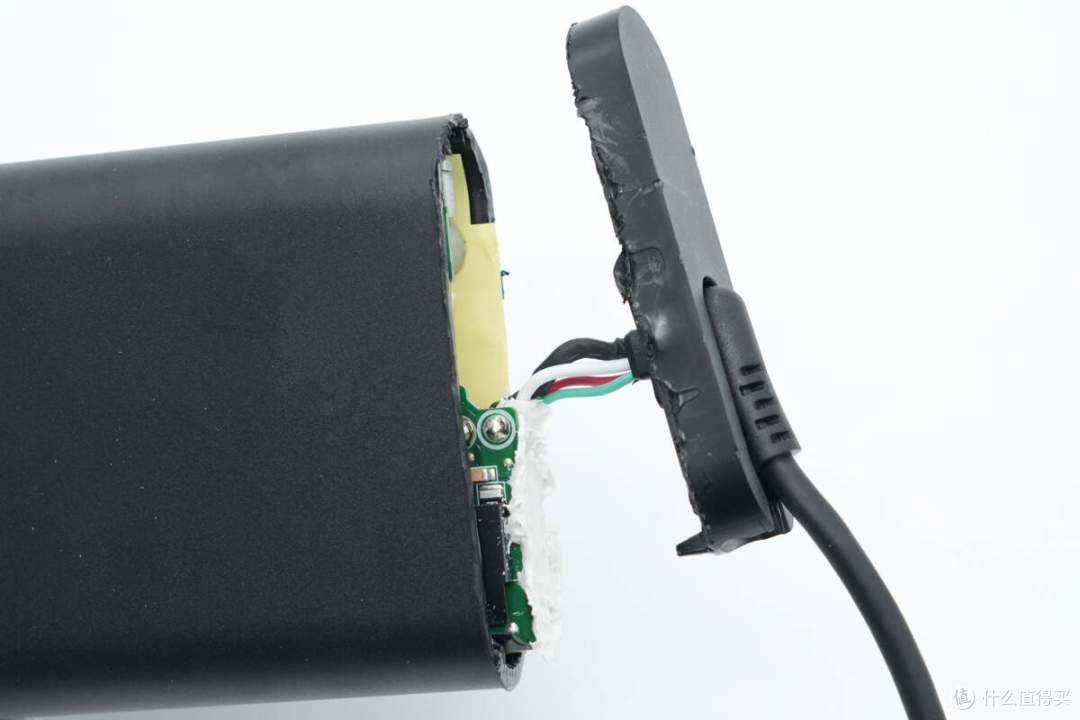

将输出端外壳拆开，输出导线冷压端子焊接。

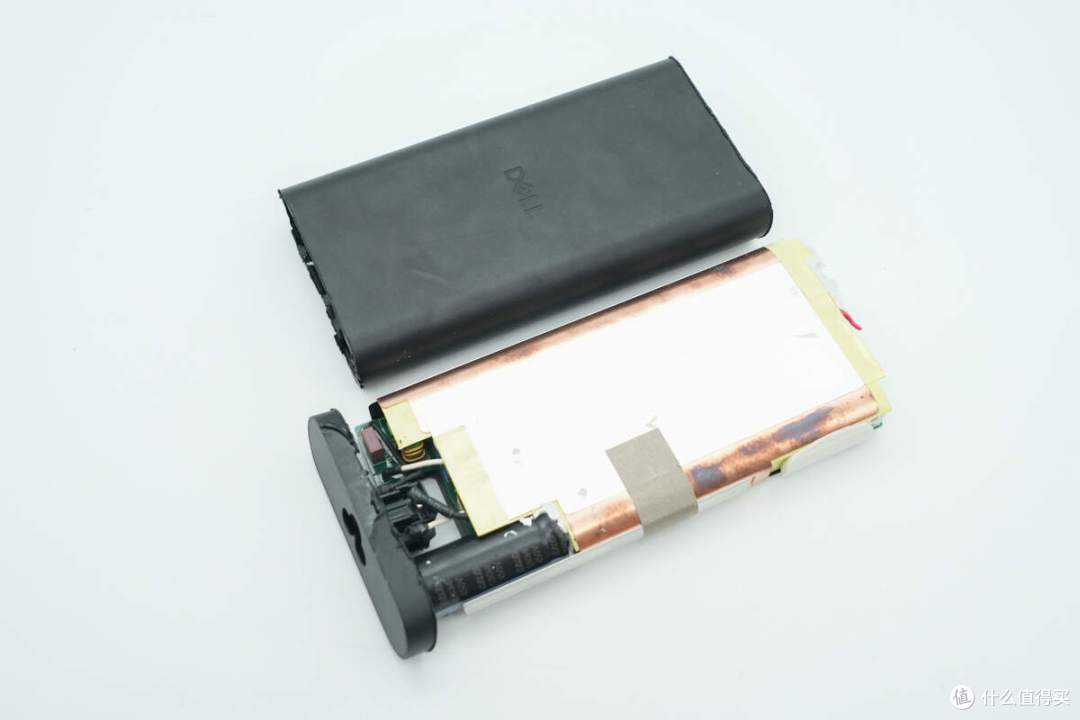

拆开另一端外壳取出PCBA模块。

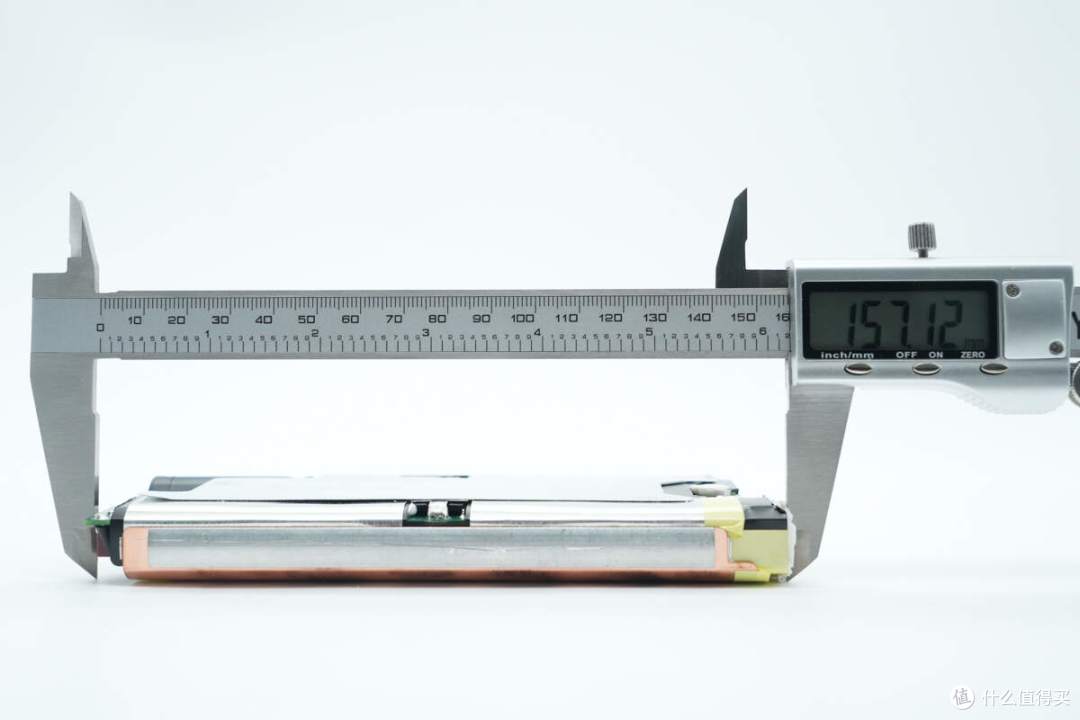

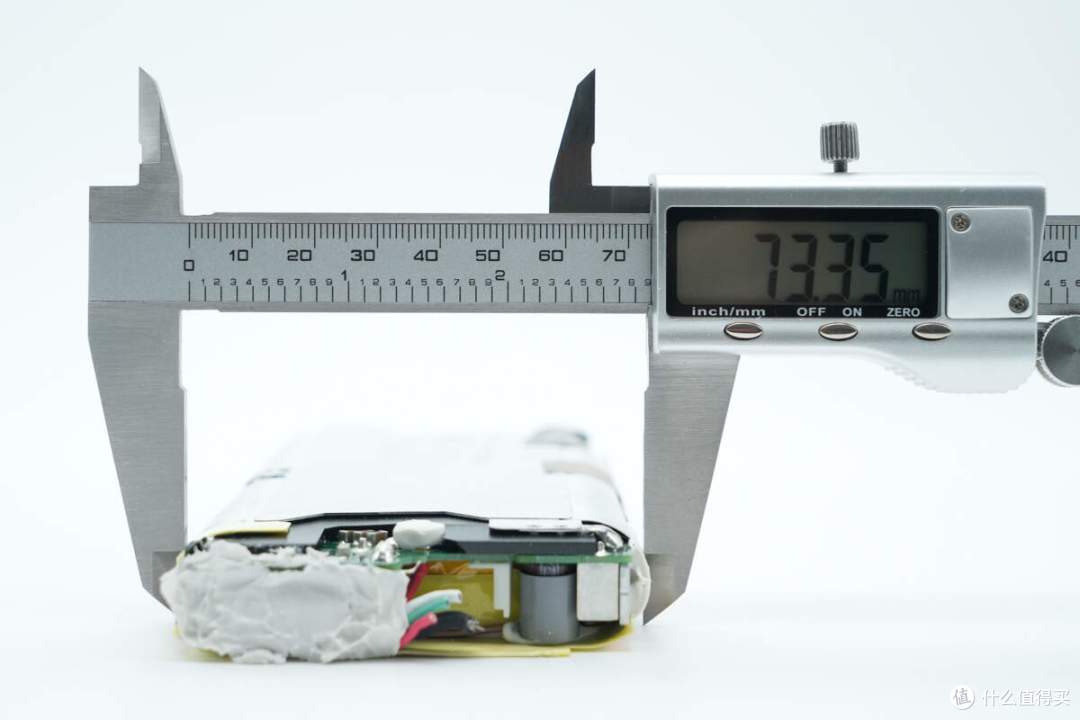

测得PCBA模块长度为157.12mm。

宽度为73.35mm。

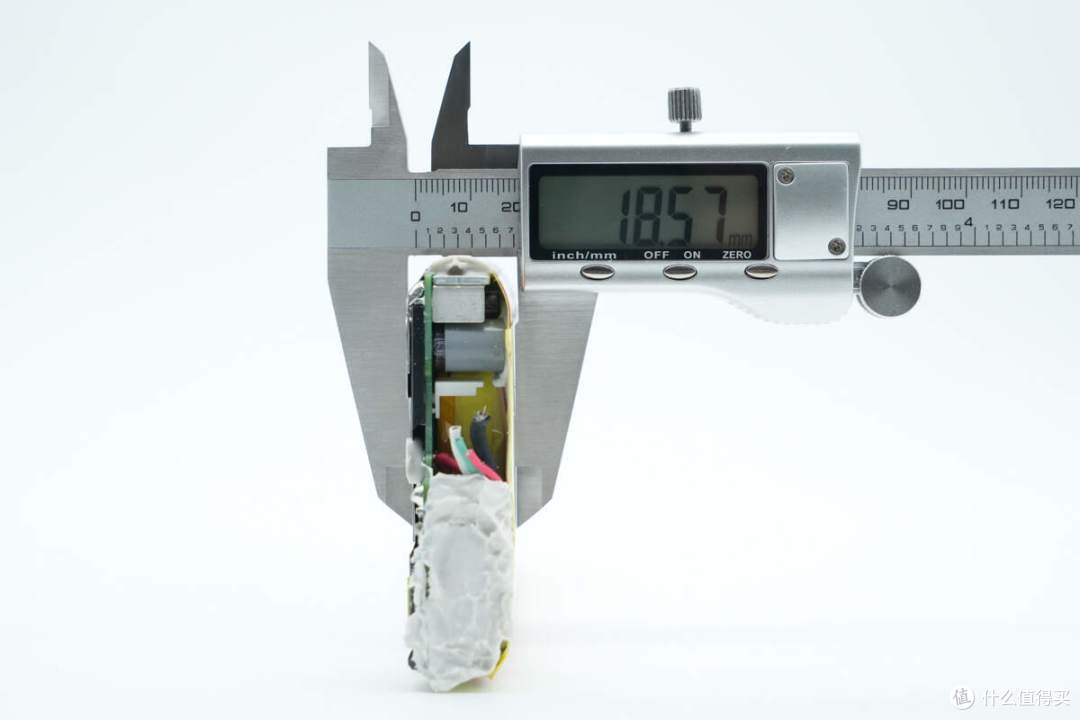

厚度为18.57mm。

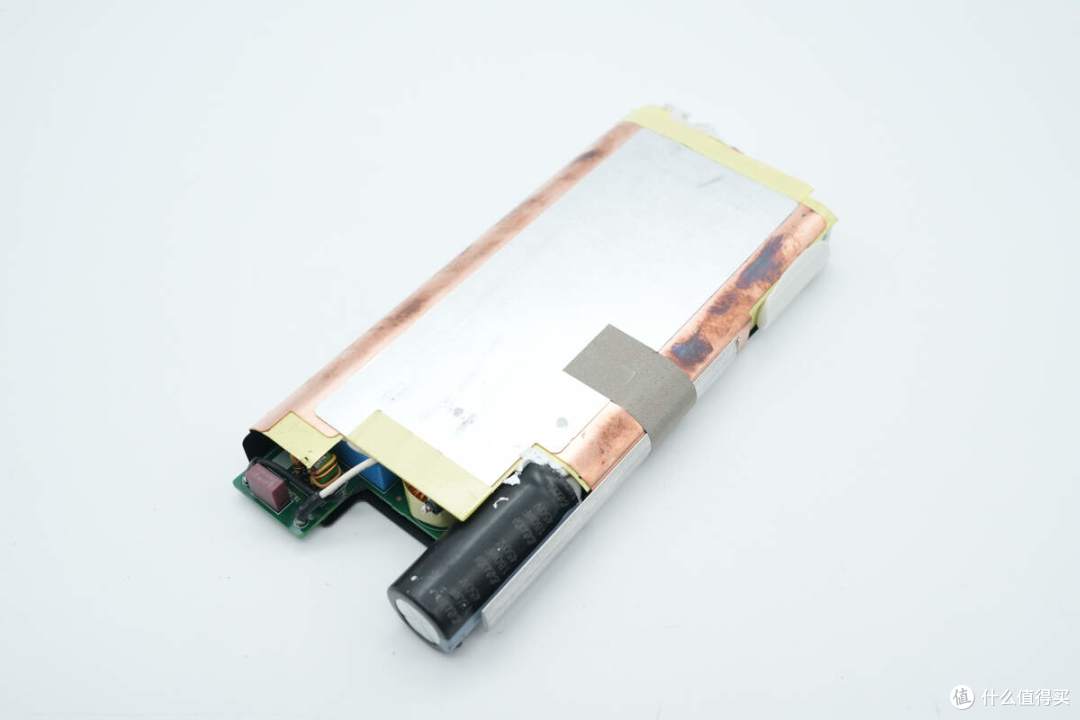

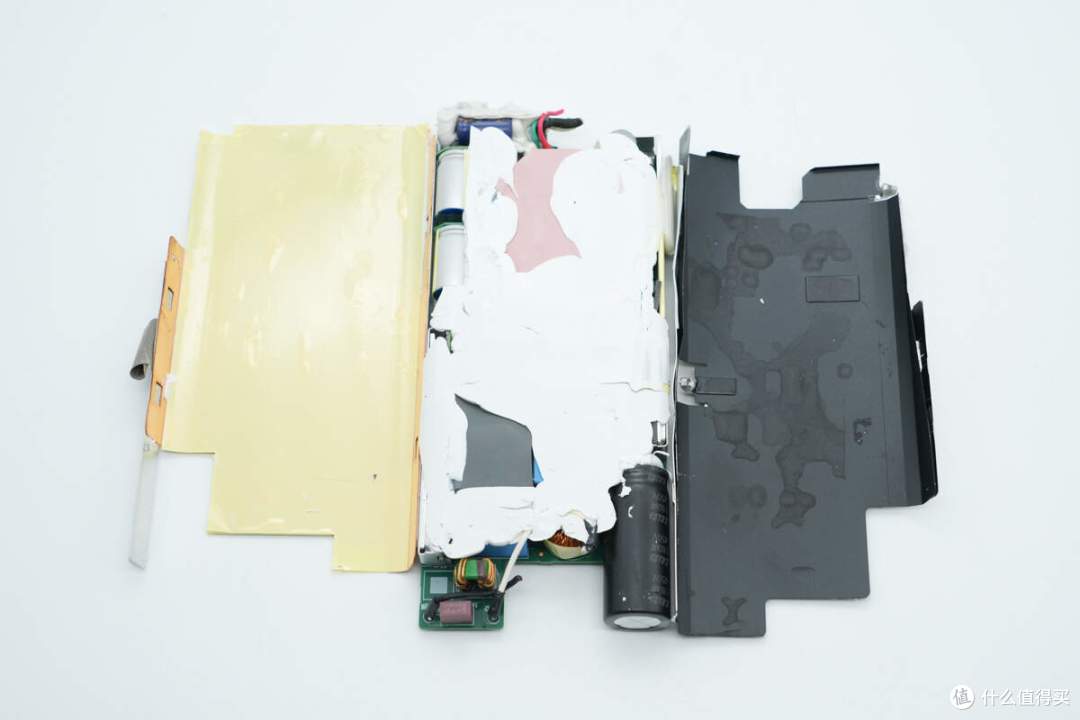

PCBA模块覆盖铜散热片，此外还额外加装有铝板。

拆下散热片，内侧分别贴有绝缘胶带和麦拉片。

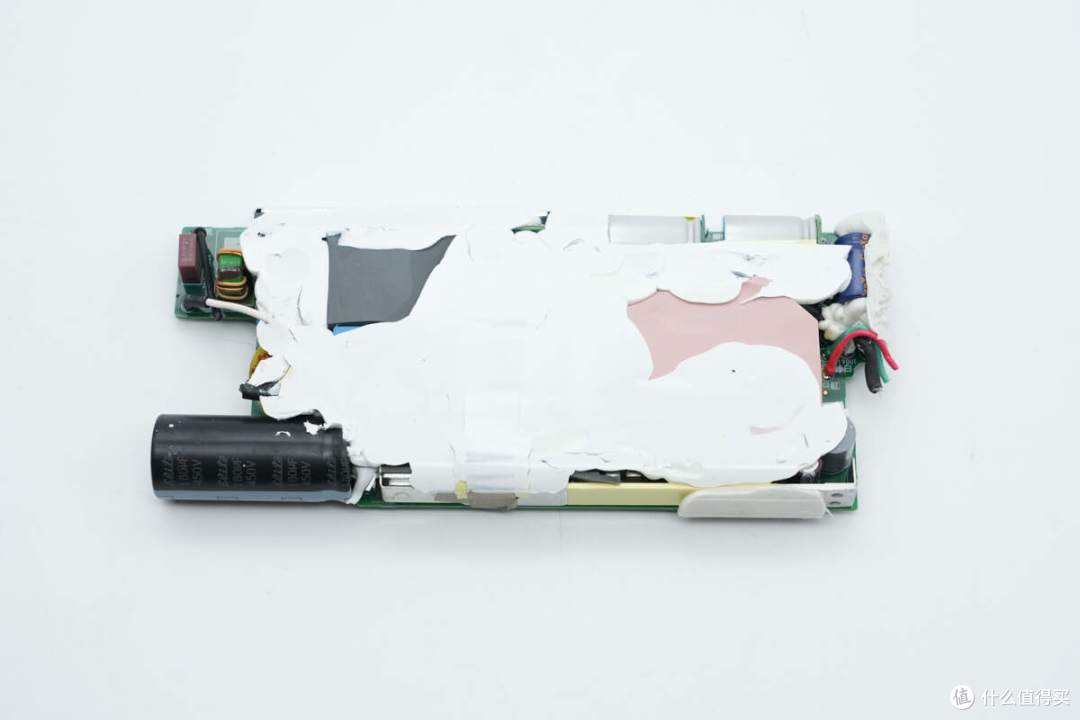

PCBA模块正面大量填充白胶对器件进行加固，此外PFC升压电感、变压器上贴有导热垫。

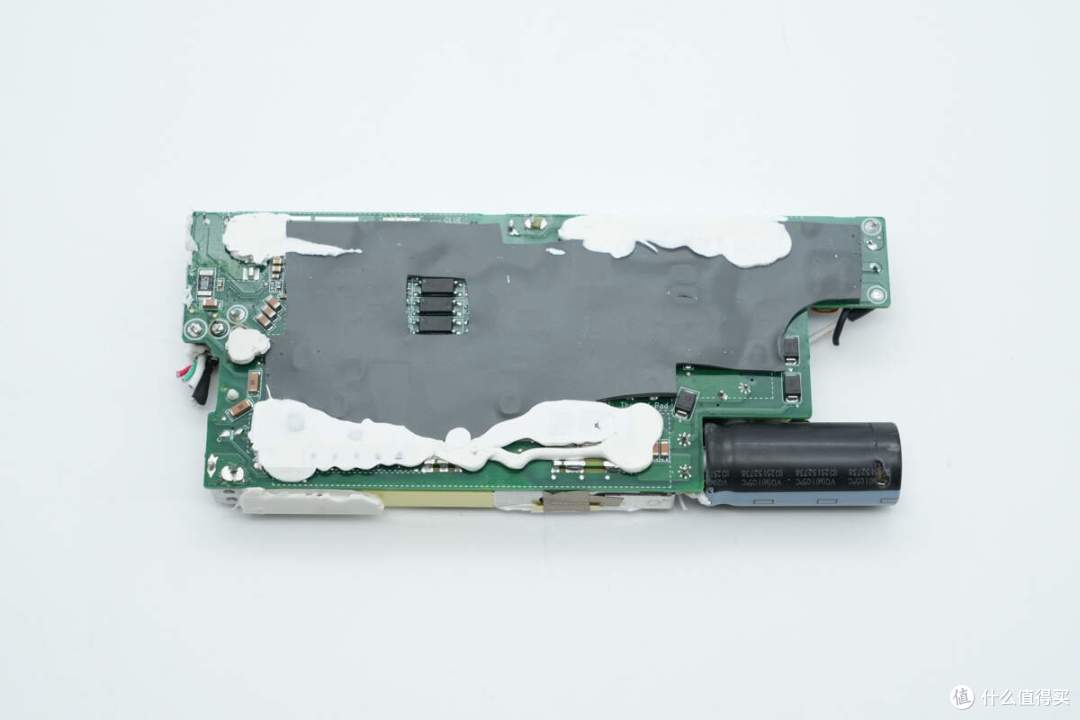

主板背面也覆盖导热垫和打胶处理。

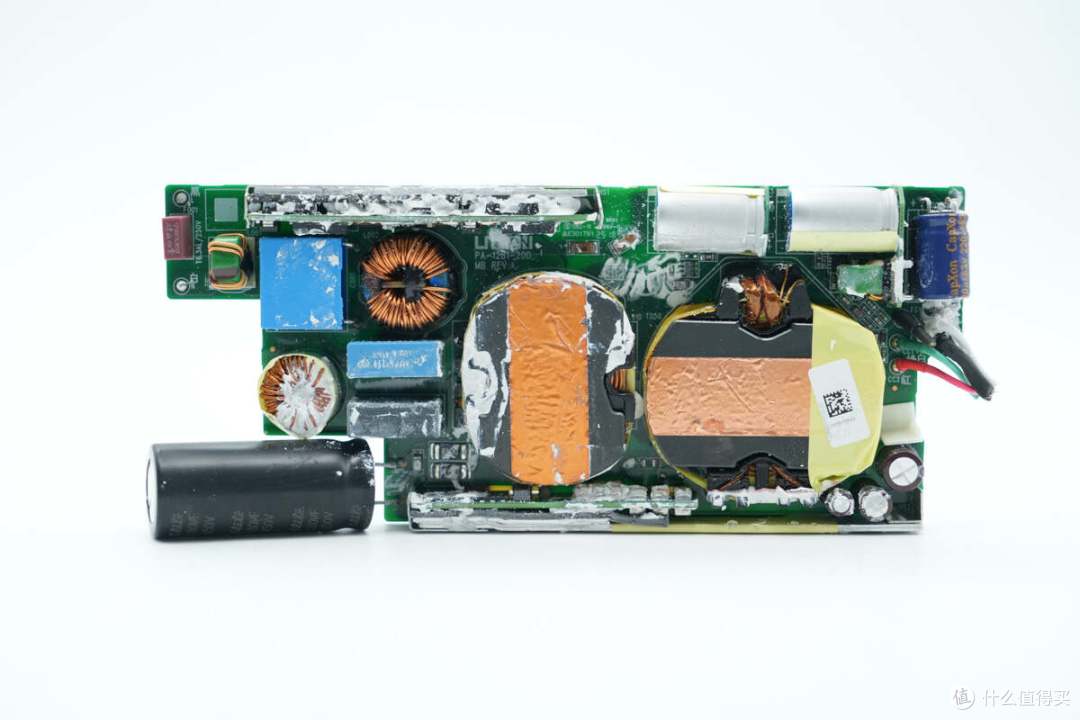

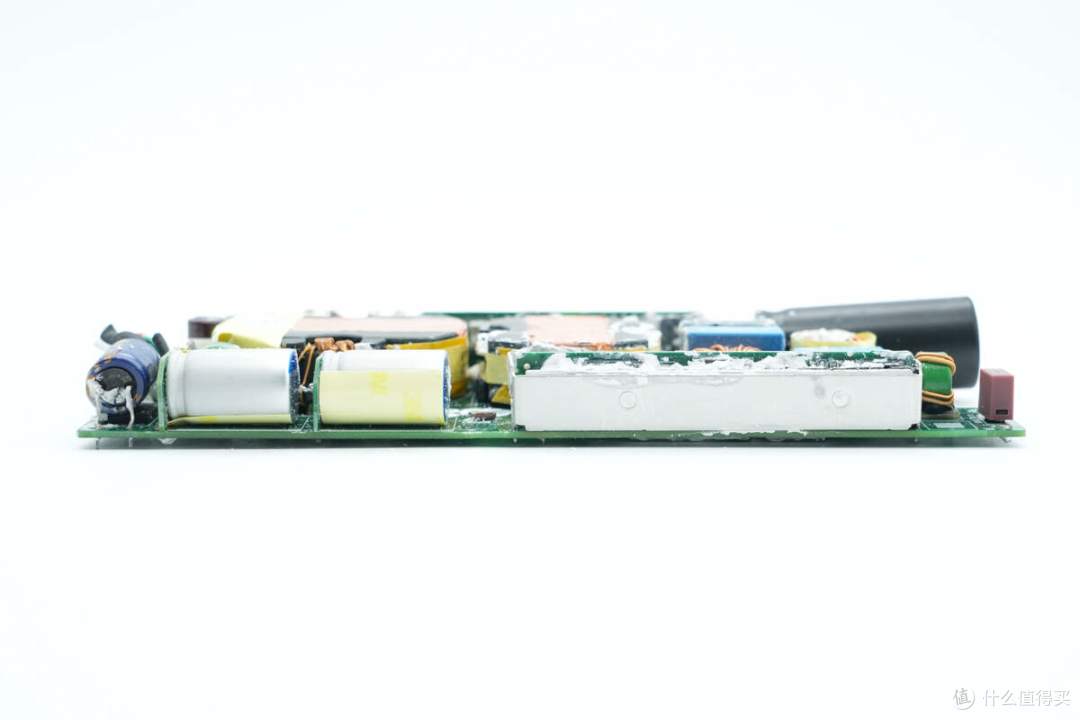

将PCBA模块清理干净，正面设有延时保险丝、共模电感、滤波电容、PFC升压电感、变压器等器件，此外两侧焊接有小板并配备散热片帮助散热。

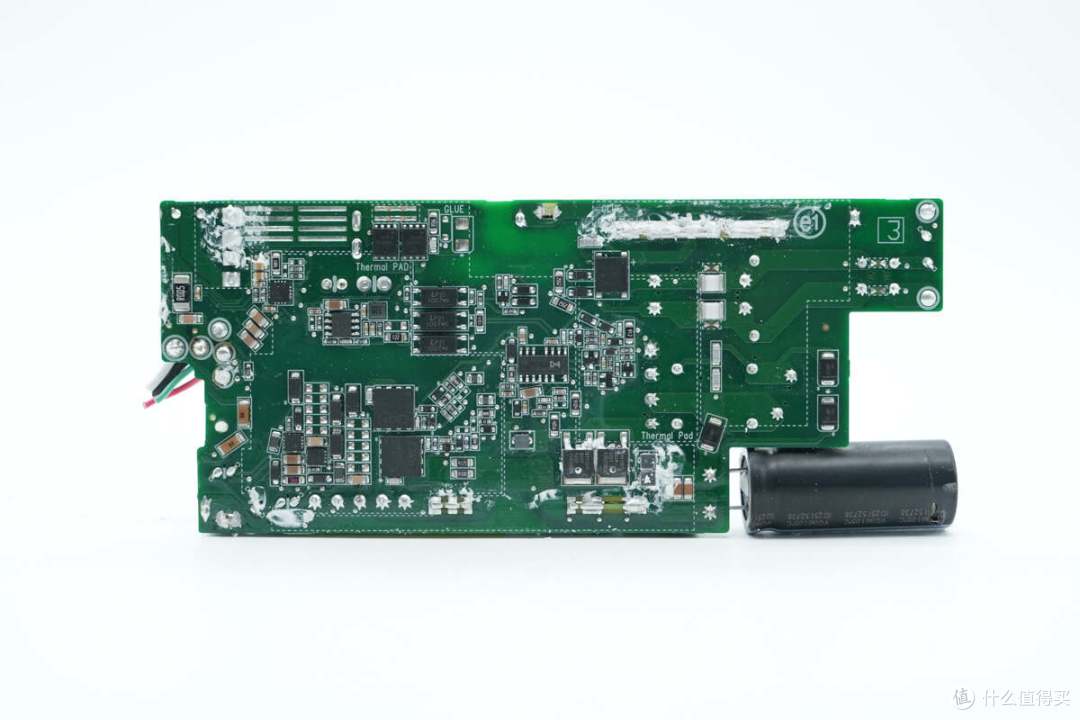

主板背面设有整流桥、主控芯片、PFC整流桥、HFB半桥开关管、同步整流管、同步降压转换器以及协议芯片等器件。

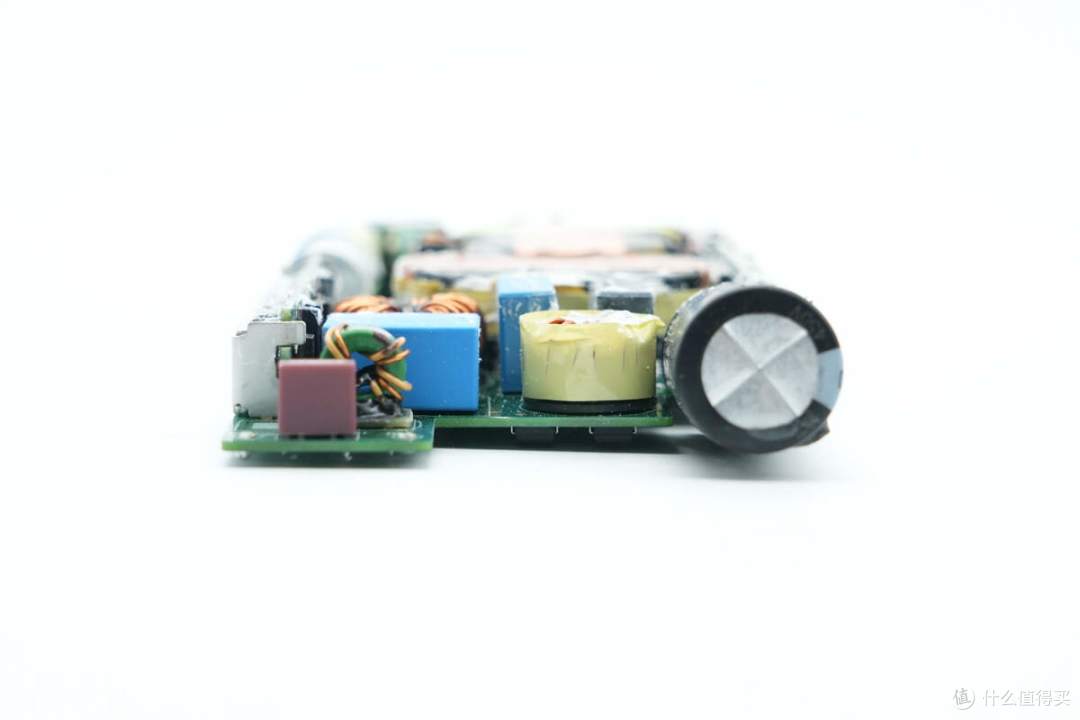

模块前端设有延时保险丝、共模电感、安规X2电容、薄膜滤波电容、薄膜滤波电容等器件。

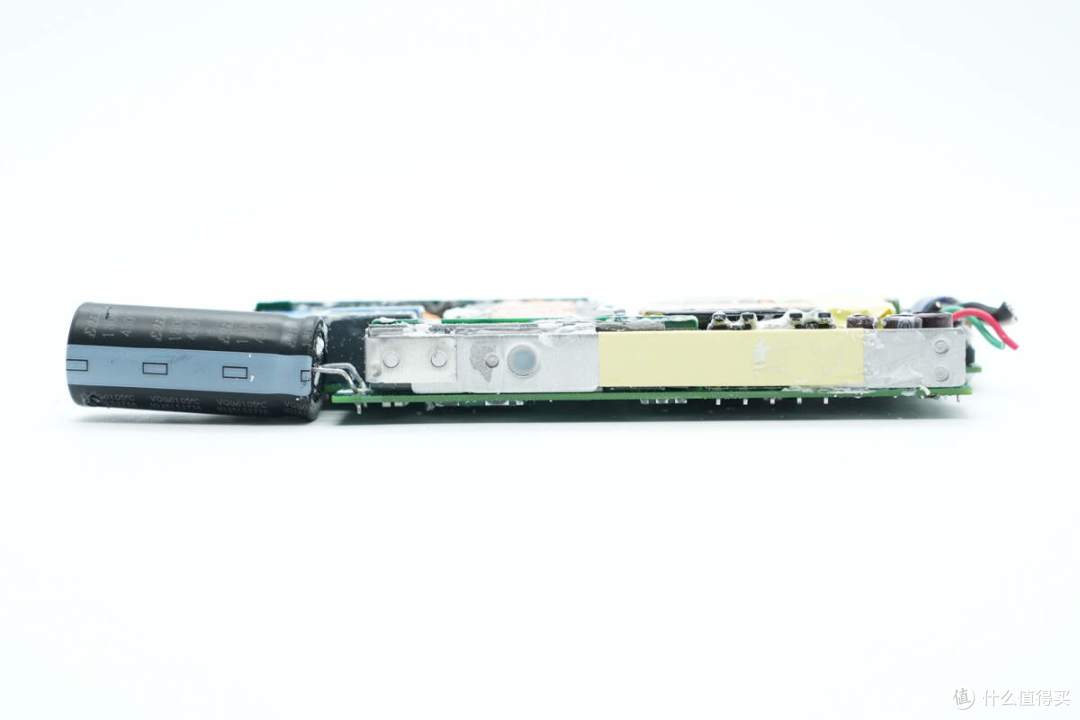

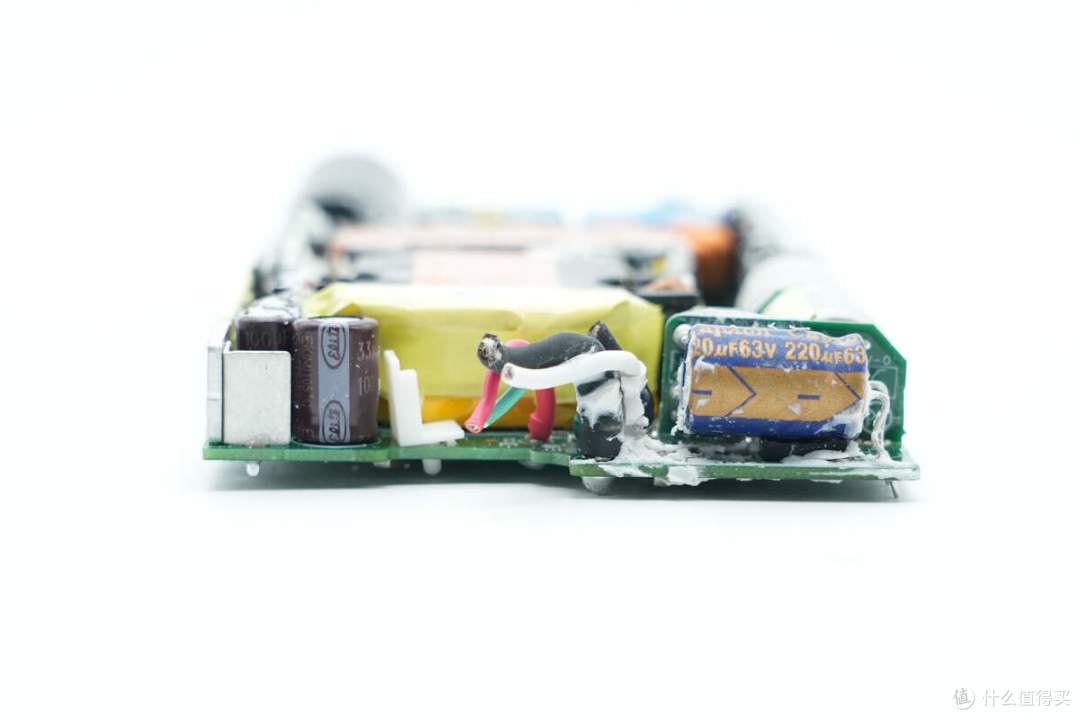

侧面焊接主动整流小板，并且配备有散热片帮助散热。次级侧两颗固态滤波电容均采用小板辅助焊接横置，并粘贴胶带绝缘。

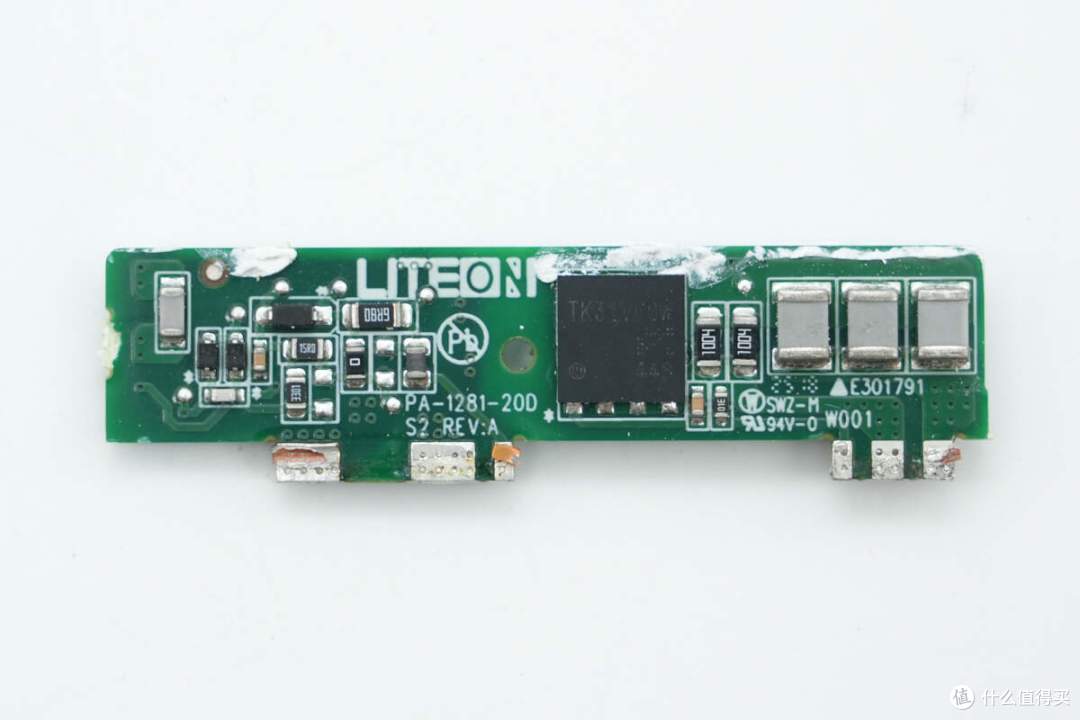

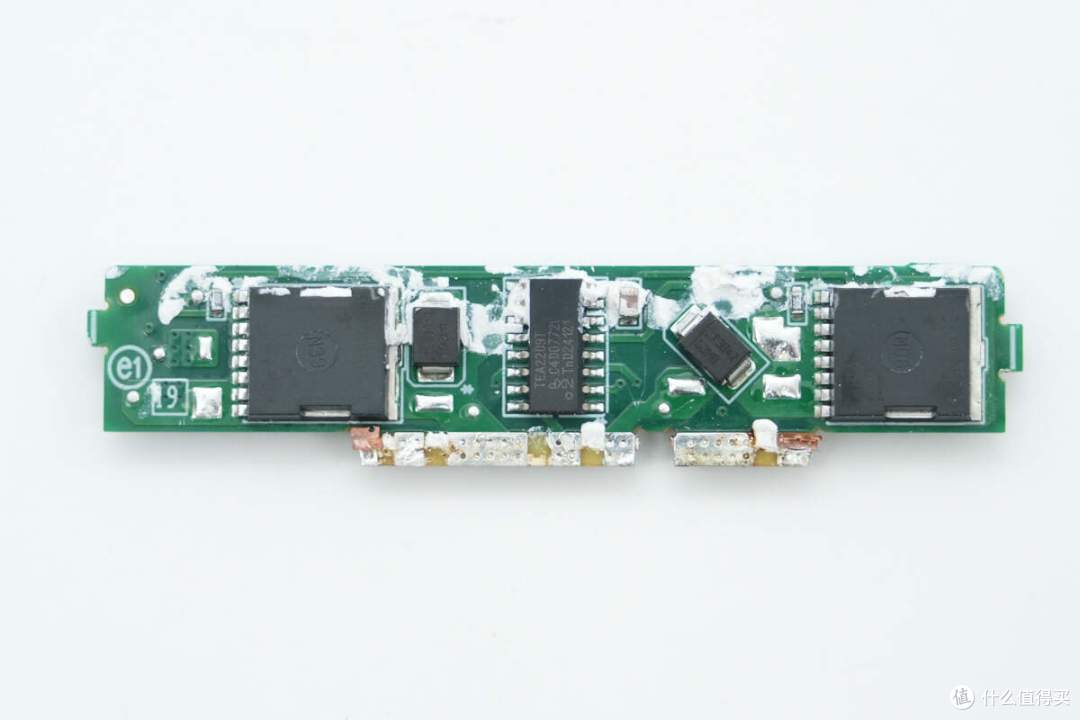

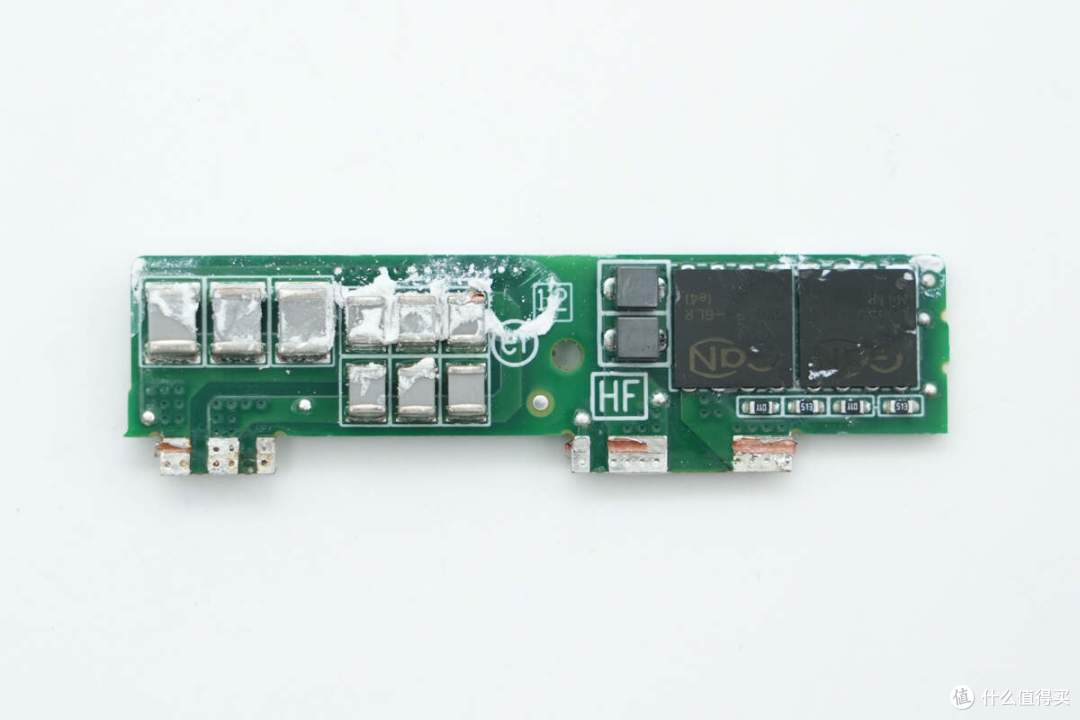

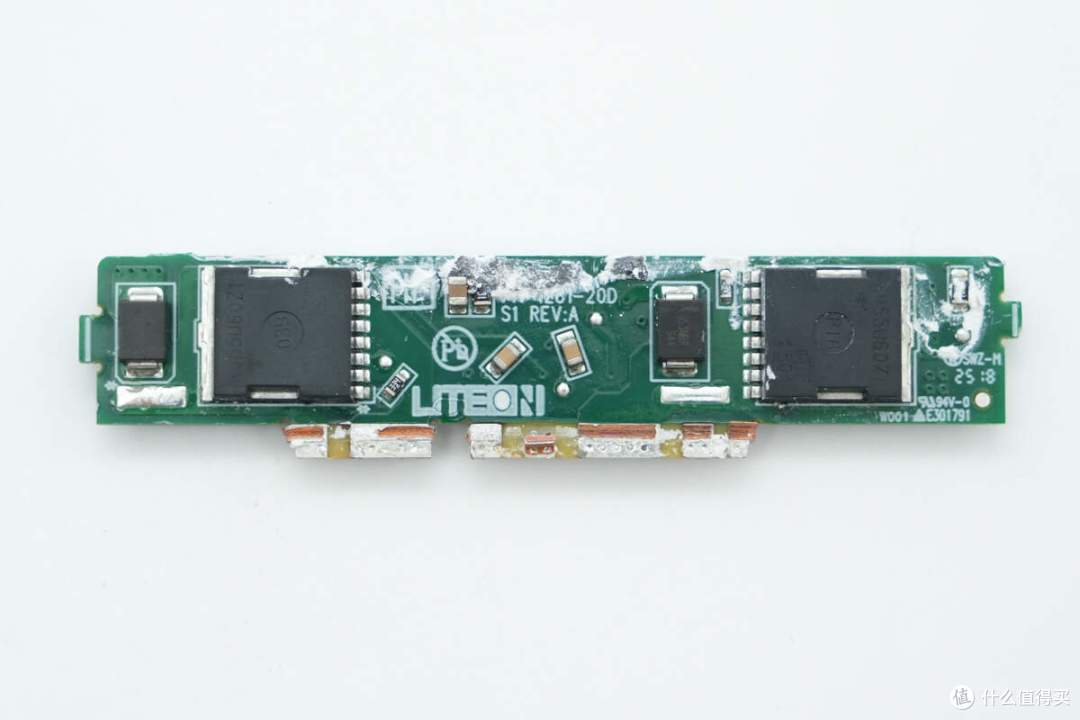

将主动整流小板拆下，正面设有主动整流控制器以及两颗MOS管。

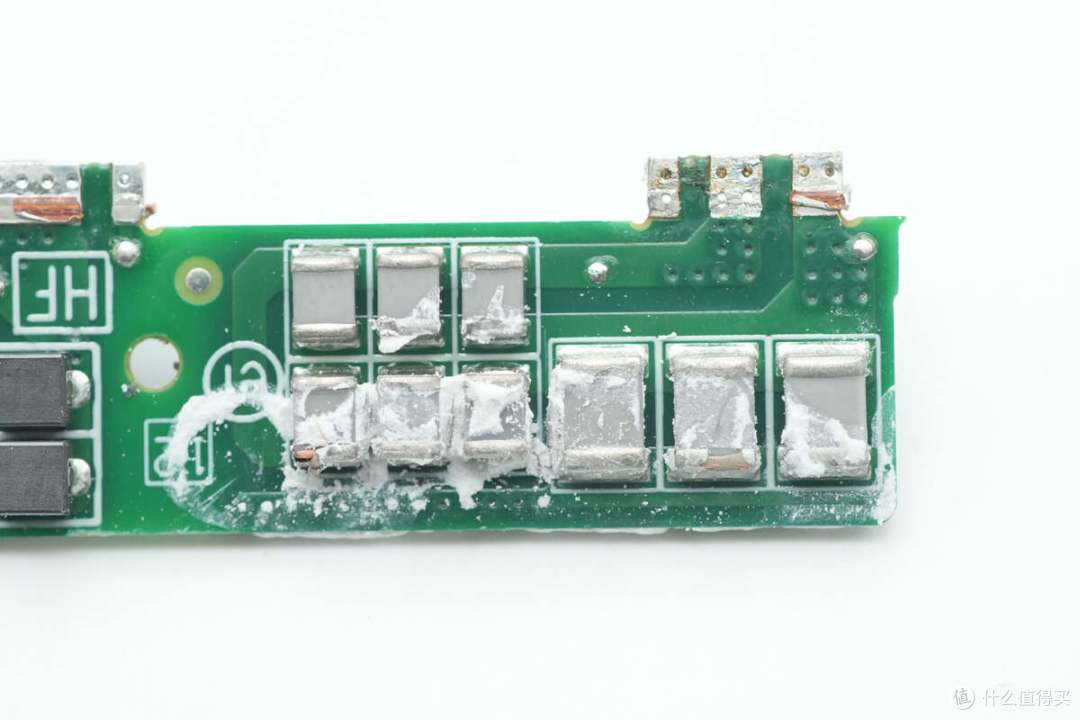

另一面还有两颗MOS。可以看出使用的是四颗MOS来代替传统整流桥，并由一颗支持桥式整流的控制器来驱动的解决方案。

这种设计方案可以消除掉绝大部分整流桥的损耗，并显著提升电源的整机能效。其具有高能效，低损耗的优势，但缺点就是需要高压驱动器，同时使用四颗MOS管，成本较高。但从这也能看出戴尔为做好这款电源，也很舍得用料，产品品质有保证。

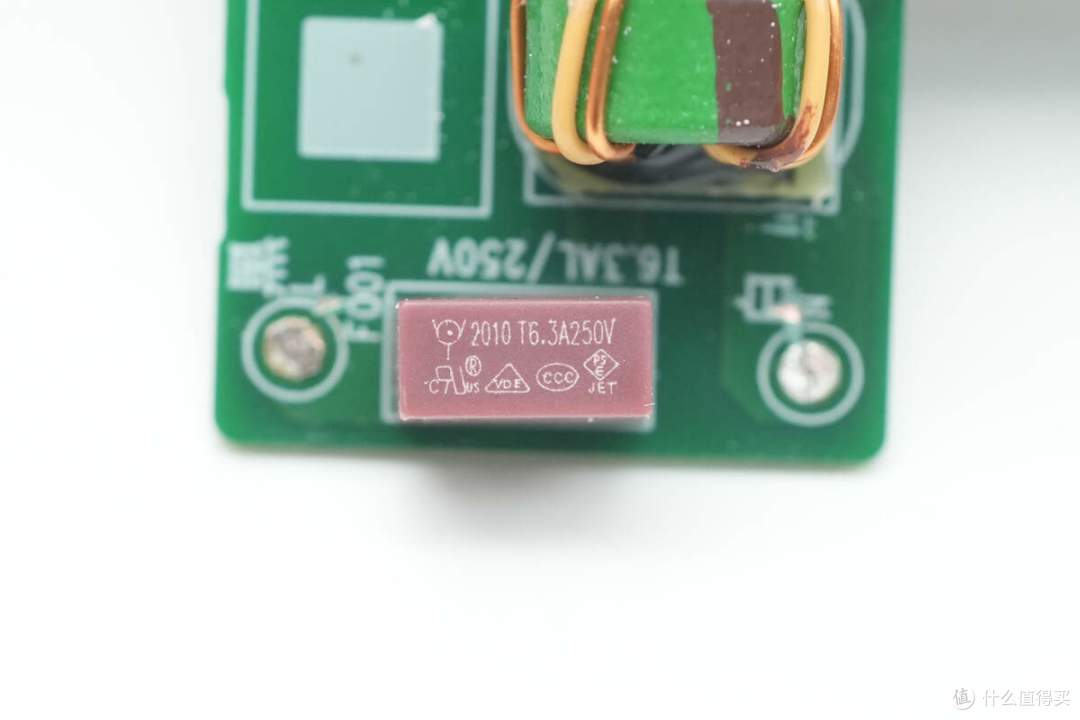

延时保险丝来自华德电子，规格为6.3A 250V。

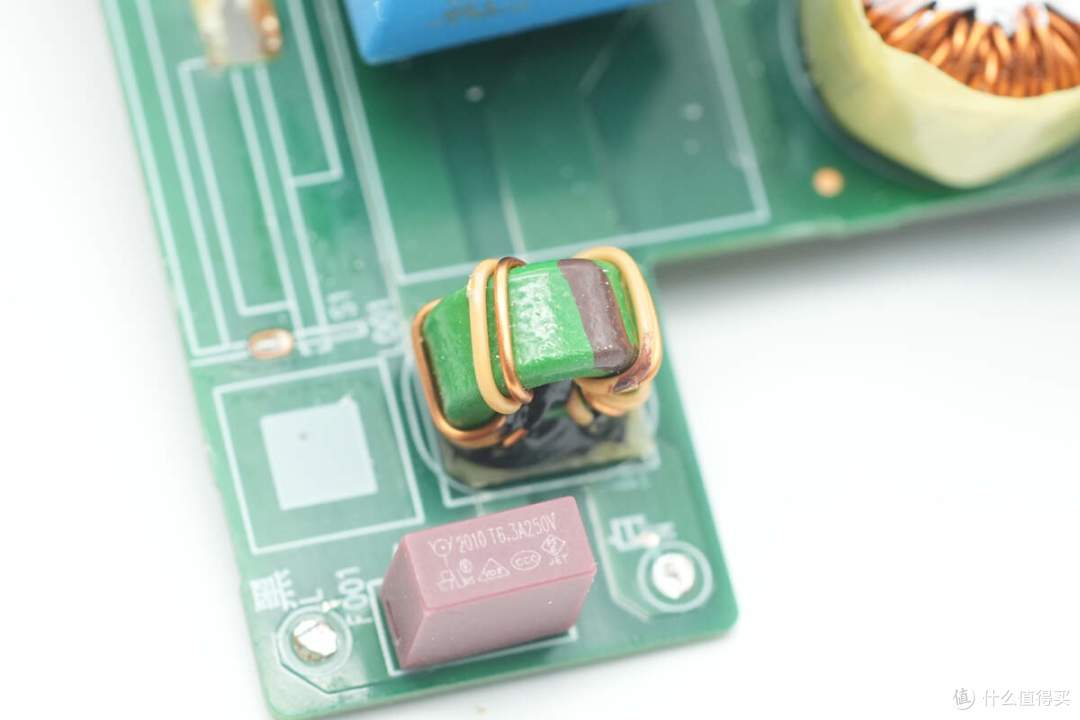

共模电感双线绕制，用于滤除EMI干扰。

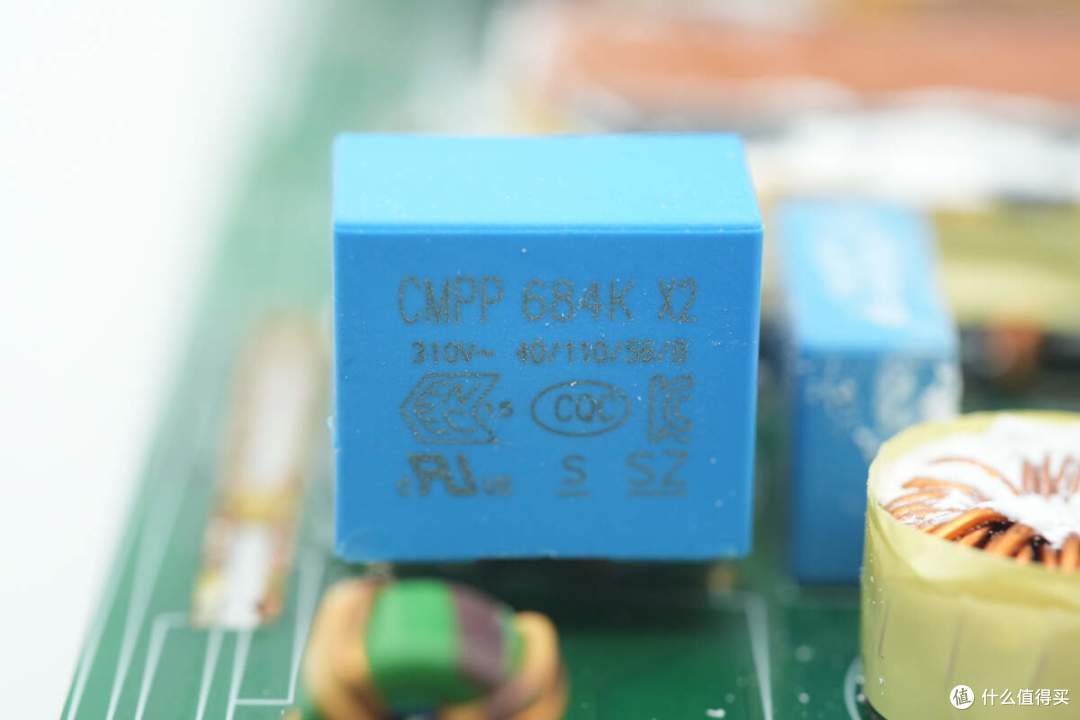

安规X2电容规格为0.68μF。

二级共模电感特写。

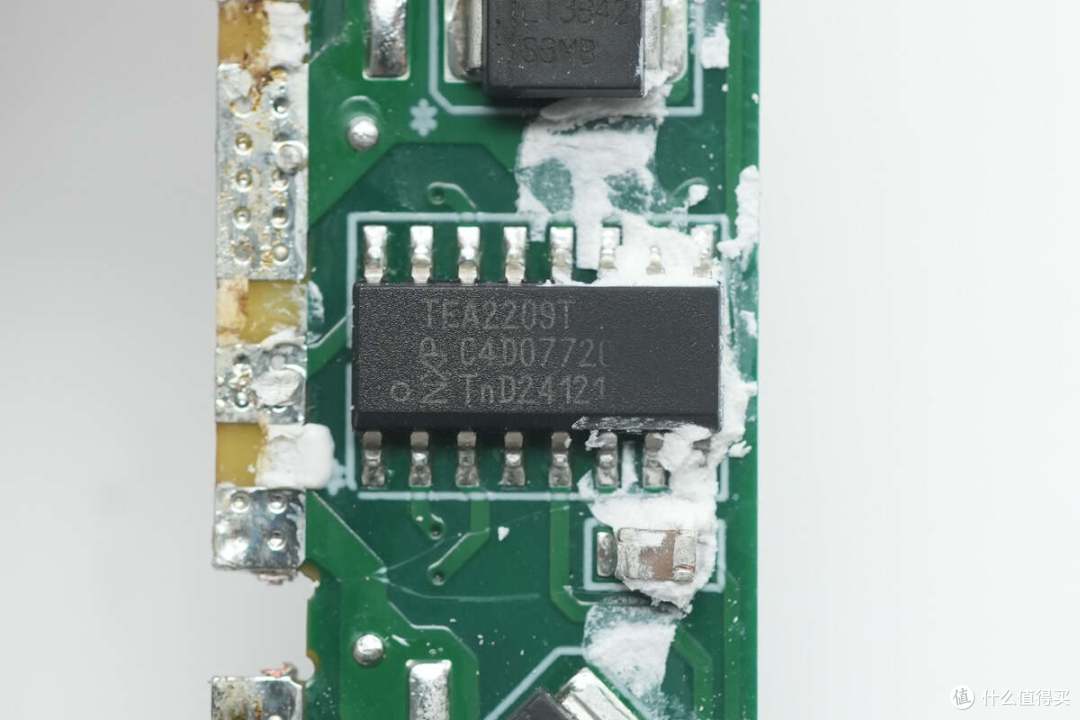

NXP恩智浦全桥四管的主动整流控制器TEA2209T，内置高压驱动器，无需外置驱动器，能够根据交流电压输入极性，自动切换对角的MOS管导通或关闭，实现超低损耗的主动整流，采用SO16封装。

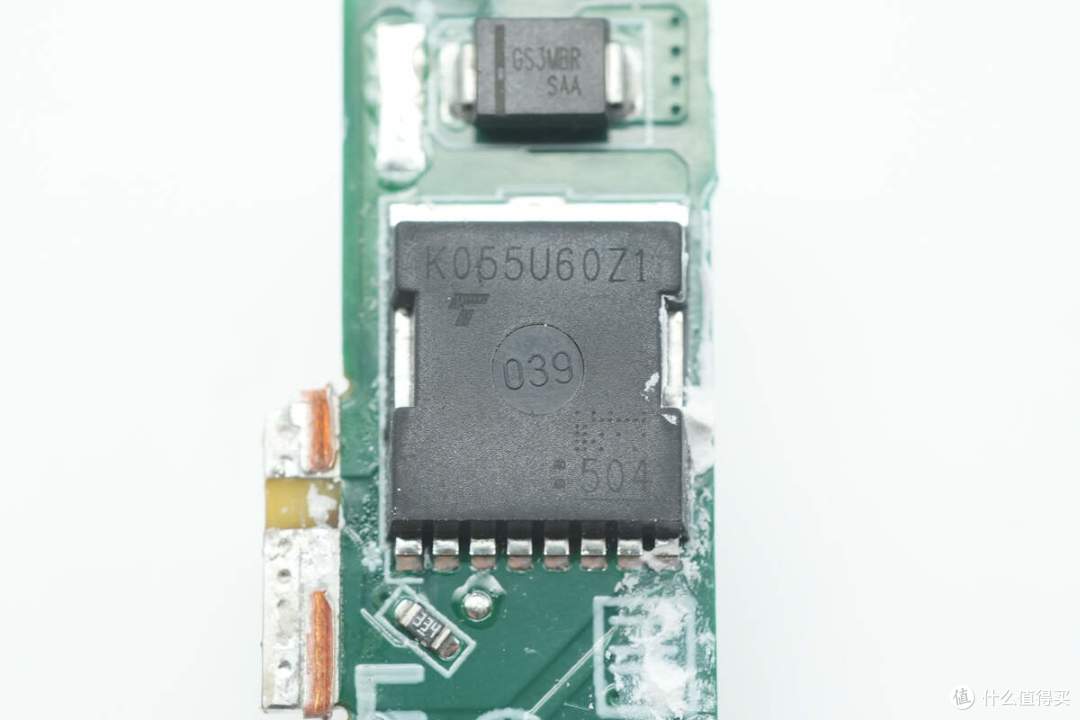

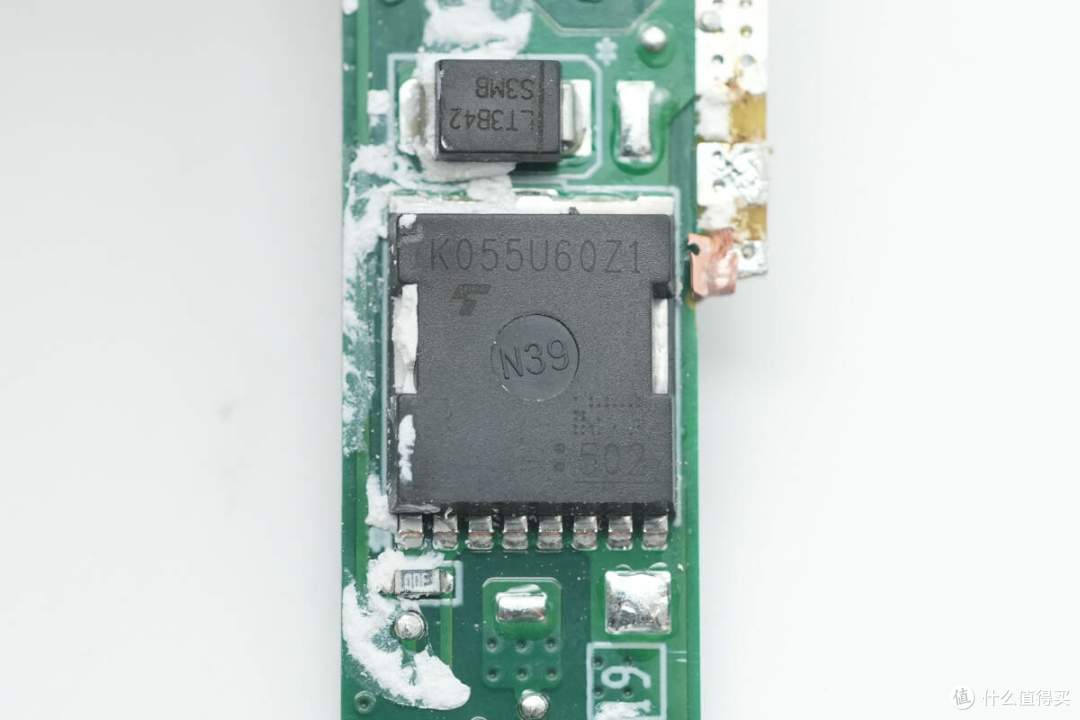

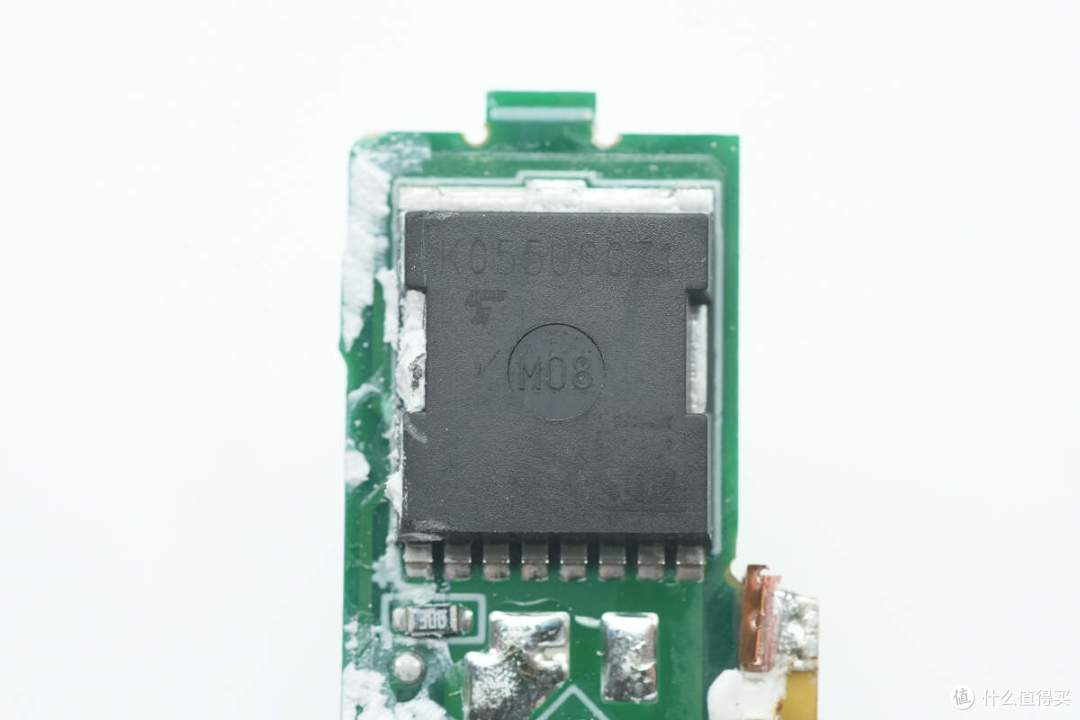

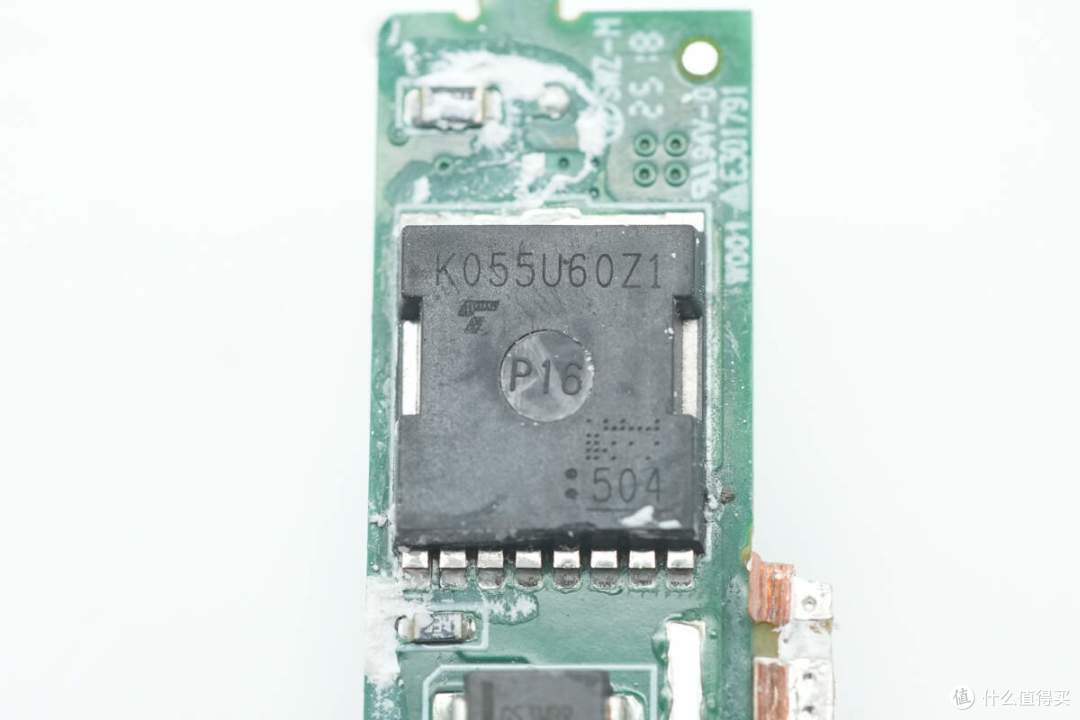

四颗用于代替传统整流桥的MOS管来自东芝，型号TK055U60Z1，NMOS，耐压600V，导阻0.046Ω，采用TOLL封装。

同一面的另一颗东芝TK055U60Z1特写。

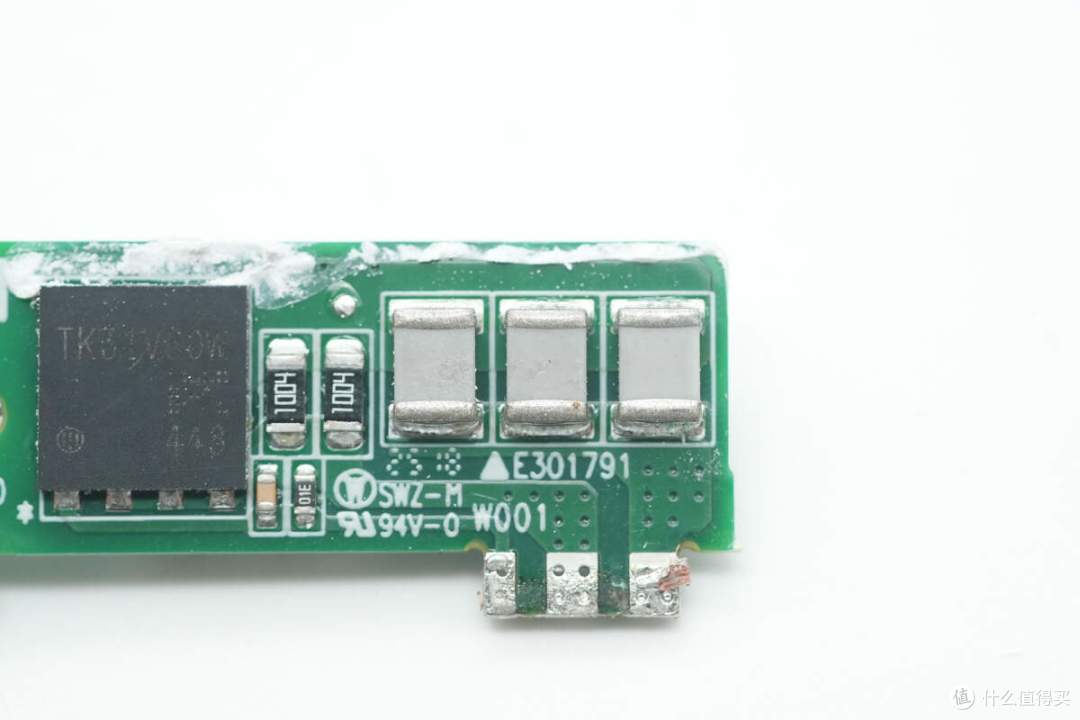

小板背面东芝TK055U60Z1特写。

第四颗特写。

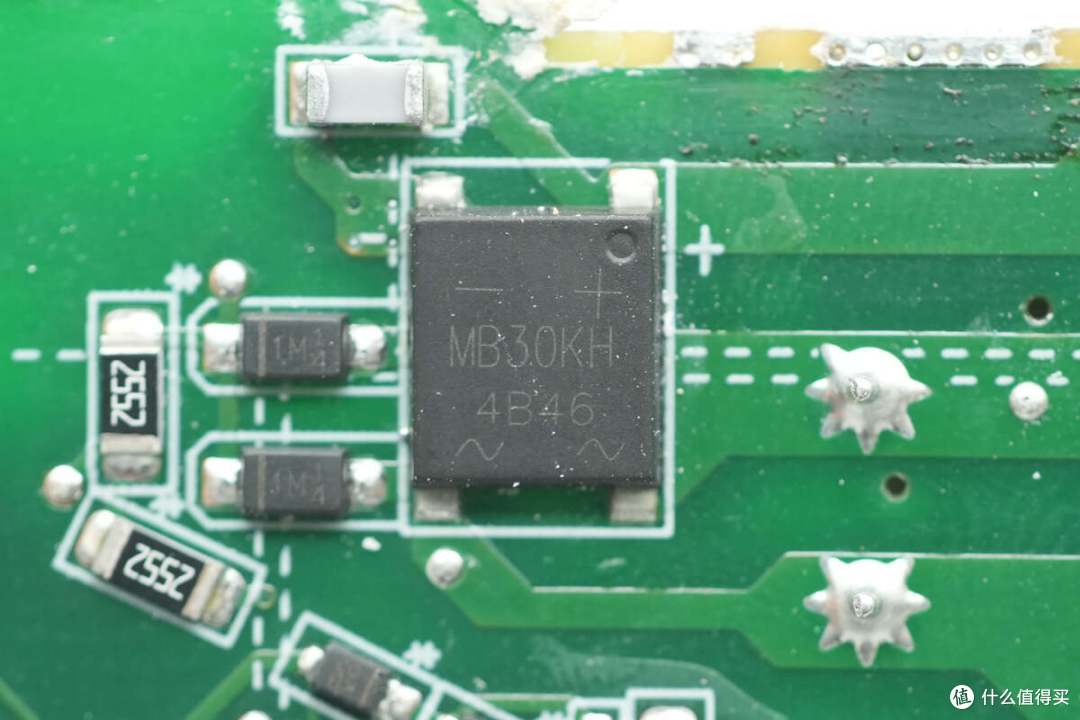

主板上还设有一颗MB30KH整流桥。

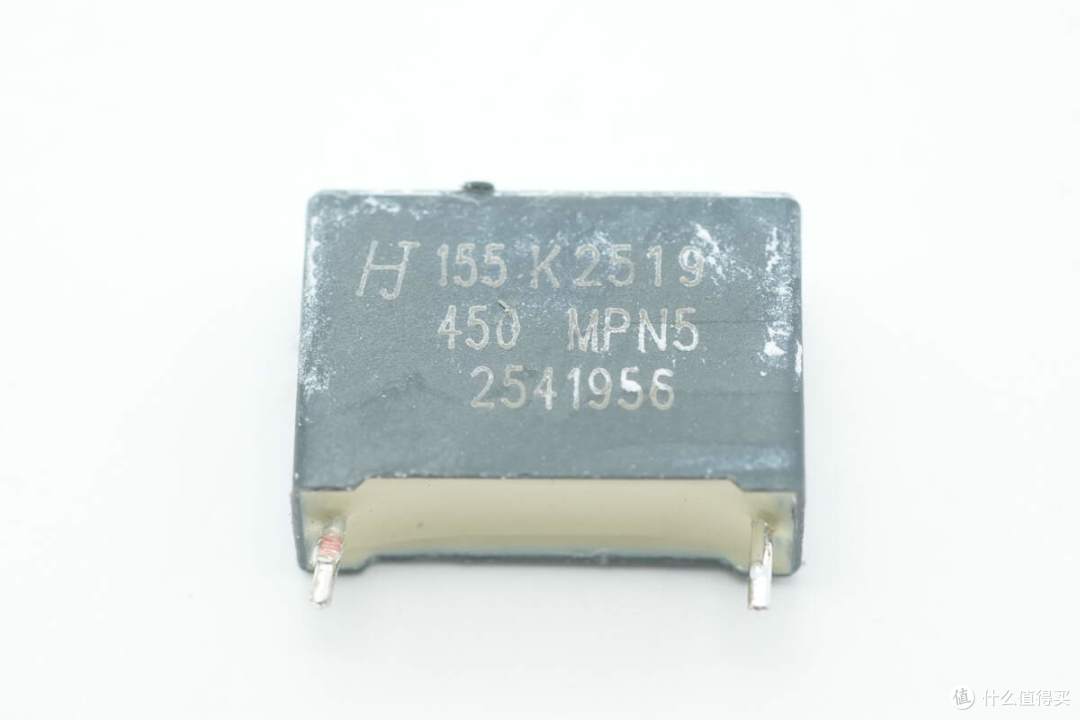

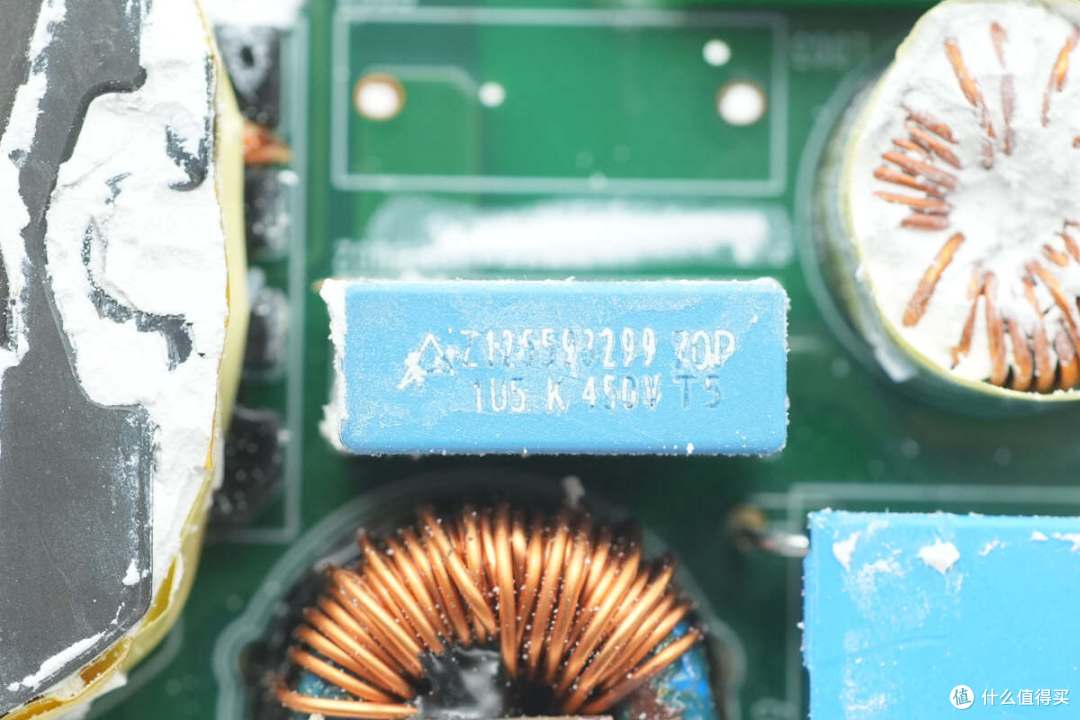

薄膜滤波电容规格为1μF 450V。

另一颗规格为1.5μF450V。

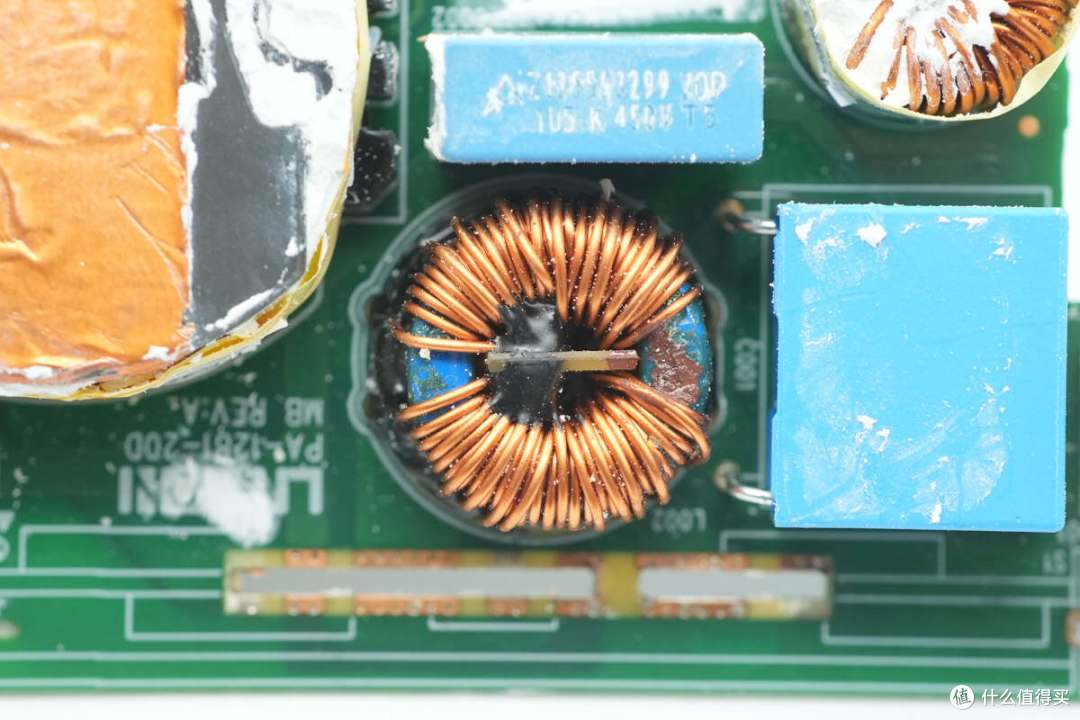

滤波电感包裹绝缘胶带。

模块另一侧焊接PFC升压小板，并且同样配备散热片散热，高压滤波电解电容横置。

将小板拆下，正面设有NPO谐振电容以及切换开关管。

另一面设有PFC开关管和NPO谐振电容。

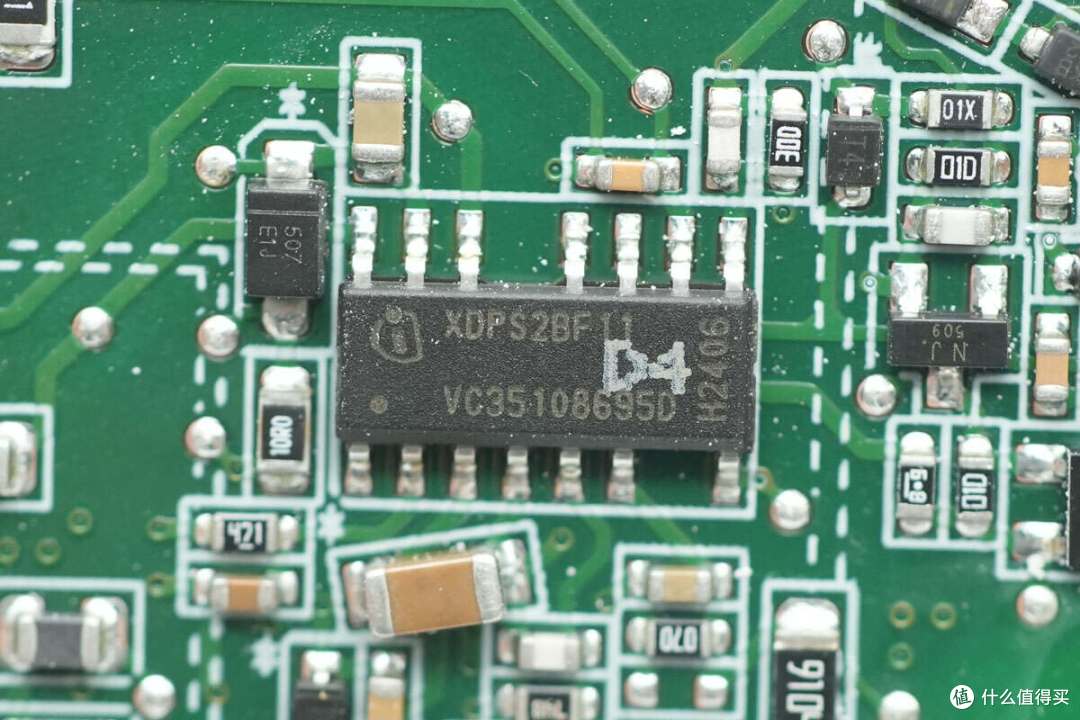

主控芯片来自英飞凌，丝印XDPS2BF11，为定制型号，内部集成PFC控制器和HFB控制器，采用DSO-14封装。

PFC开关管来自英飞凌，丝印GS8530-6LR。

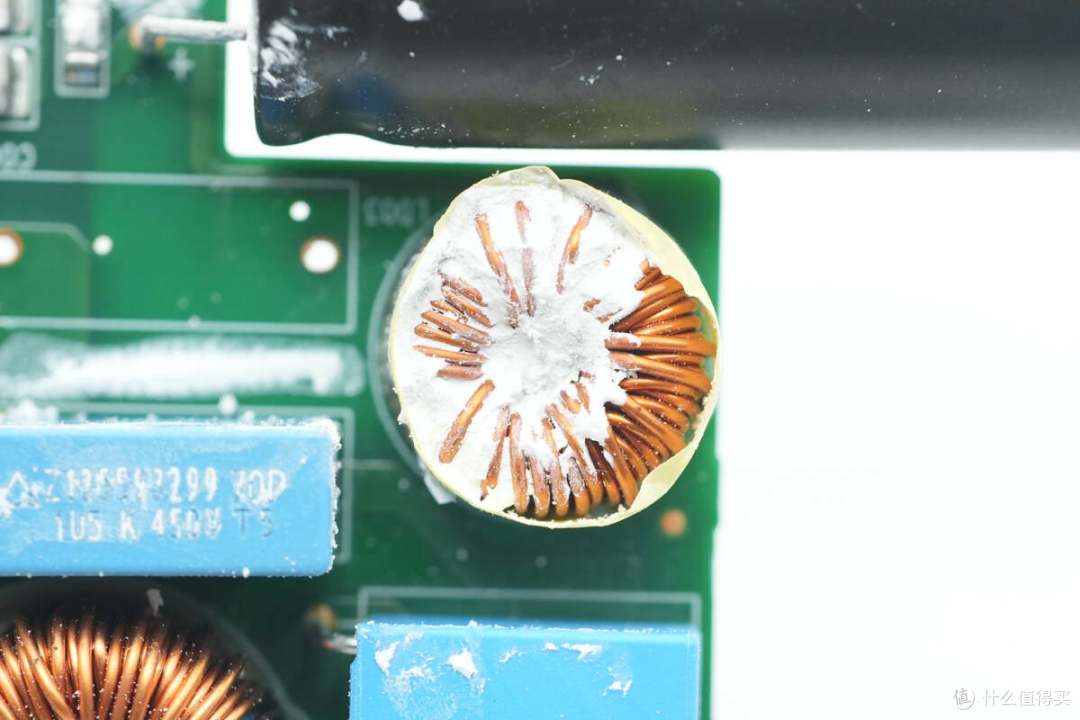

PFC升压电感特写。

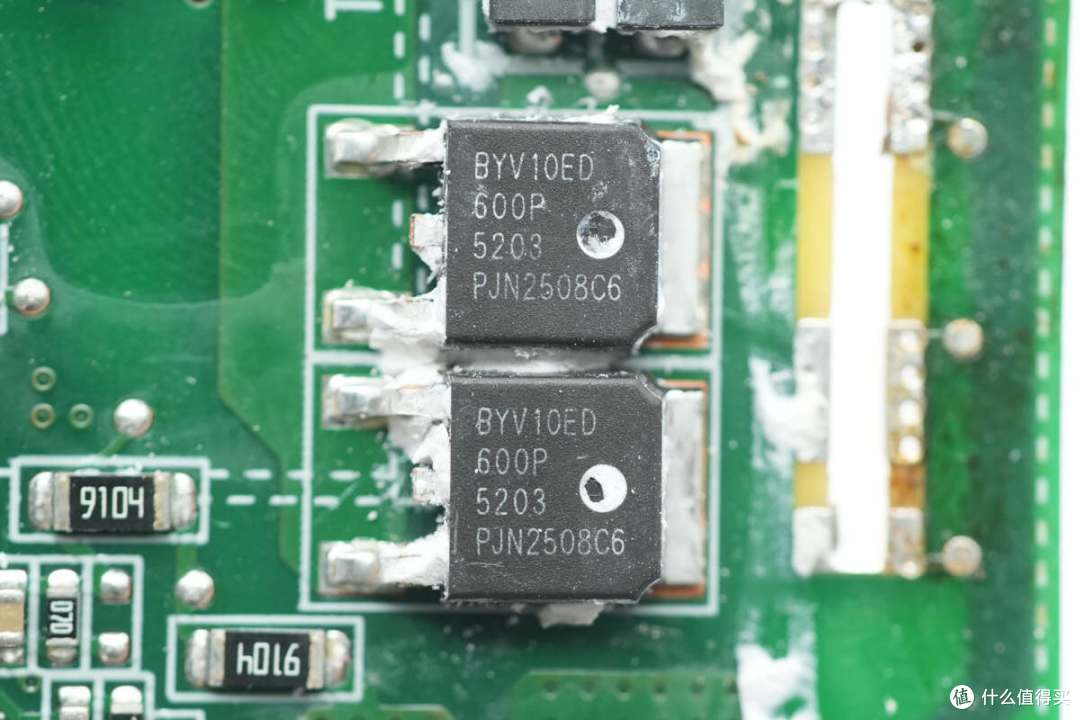

PFC整流管来自瑞能，型号BYV10ED-600P，为超快恢复二极管，规格为600V 10A，采用DPAK封装。

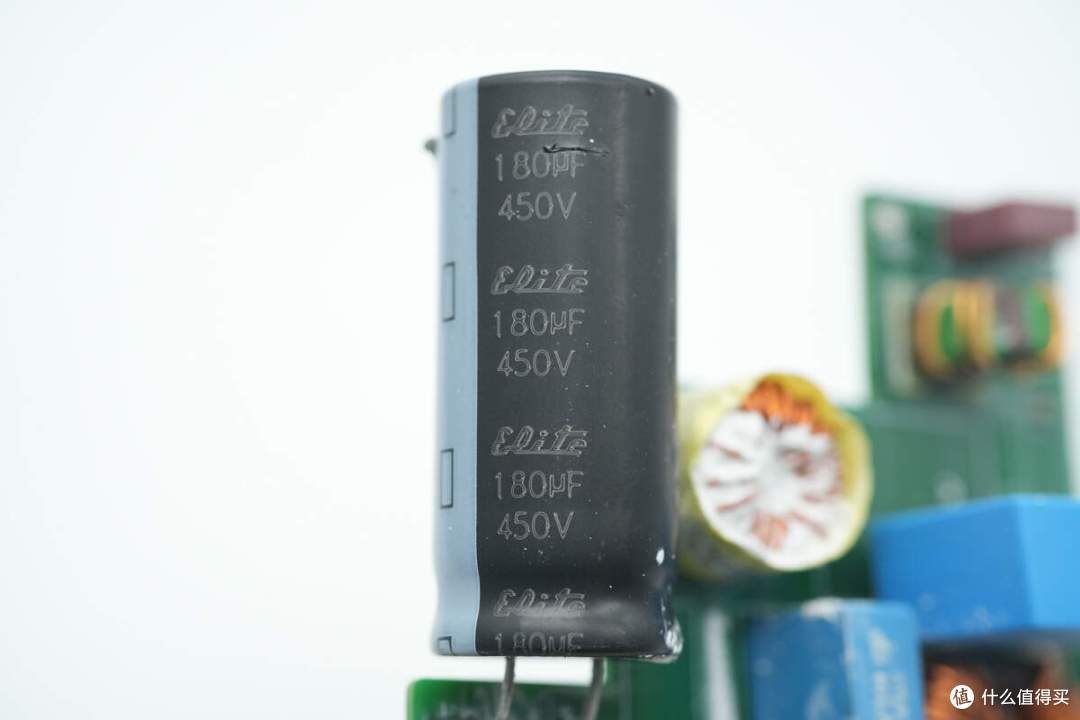

高压滤波电解电容来自ELITE金山，规格为180μF450V。

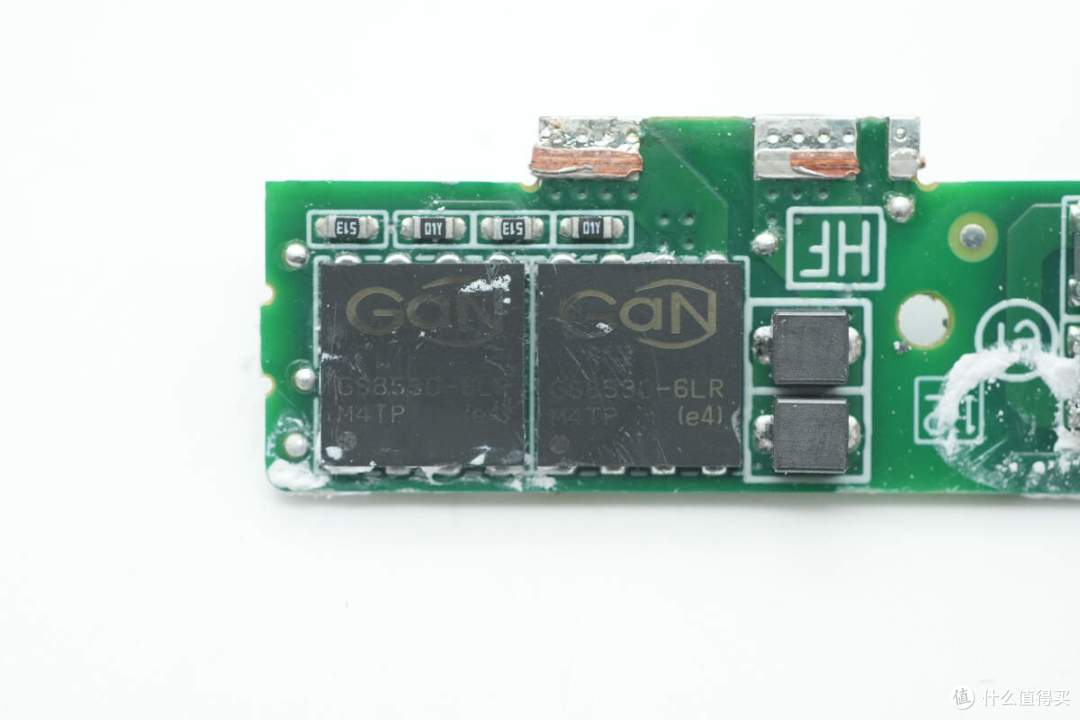

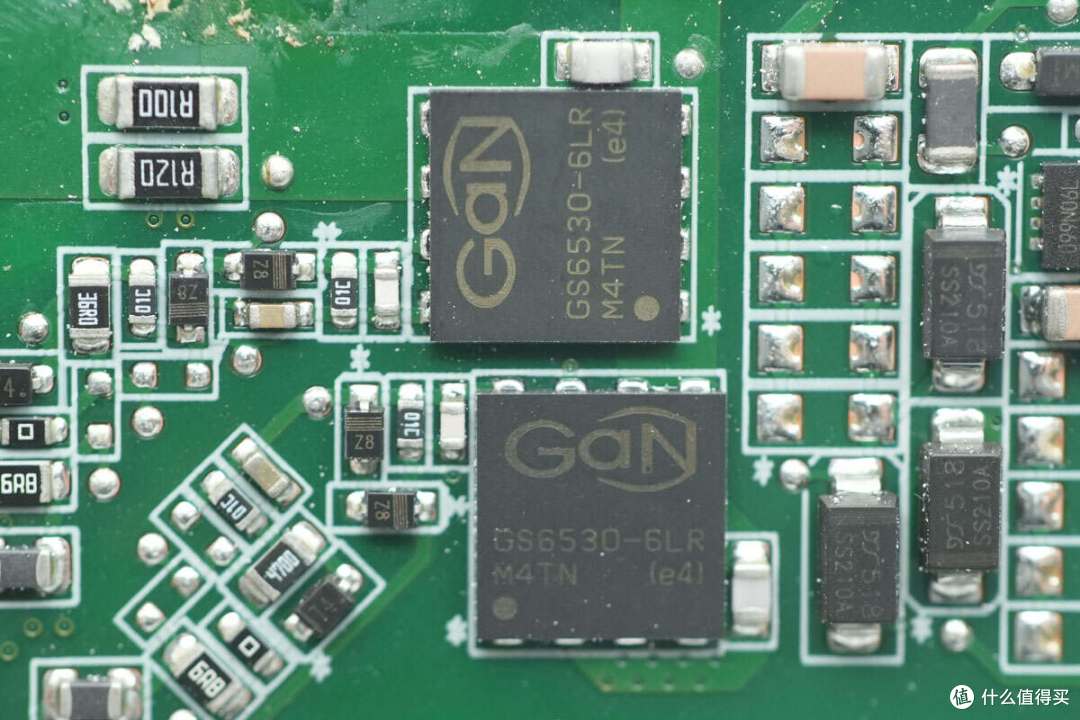

HFB半桥开关管也是来自英飞凌，丝印GS6530-6LR，实际型号为GS-065-030-6-LR，这是一款增强型氮化镓功率开关管，耐压700V，瞬态耐压为850V，导阻37mΩ，采用8*8mm PDFN封装。

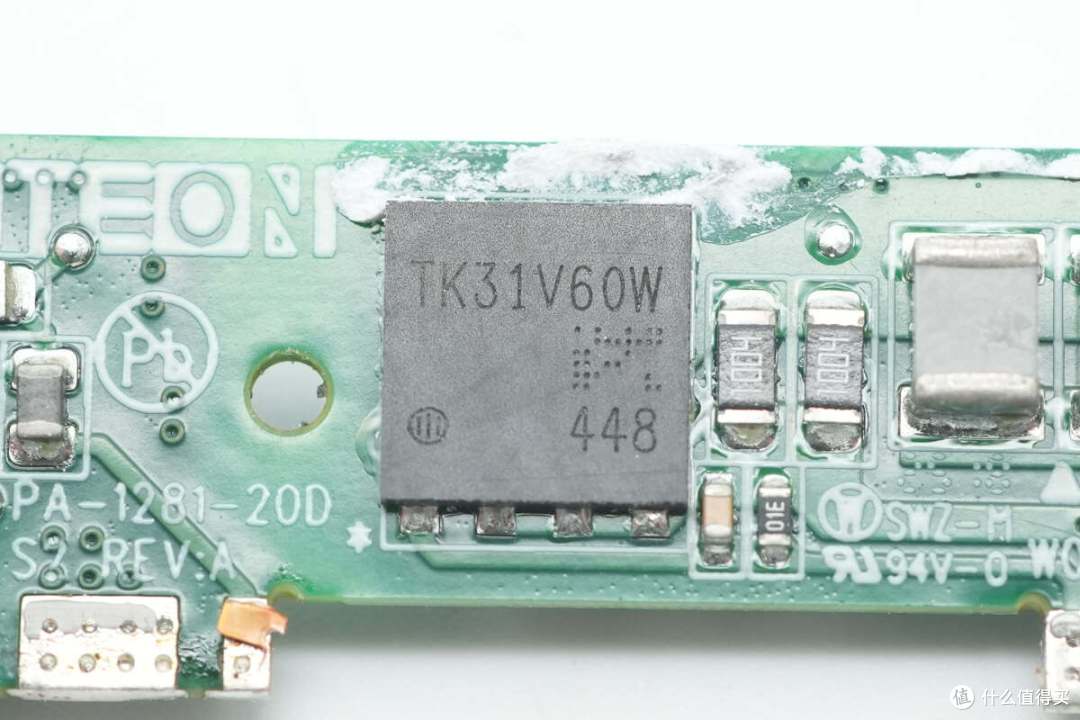

用于谐振电容切换的开关管来自东芝，型号TK31V60W，NMOS，耐压600V，导阻78mΩ，采用DFN8*8封装。

NPO谐振电容特写。

另一组NPO谐振电容特写。

输出端一览，设有主控芯片供电电容、变压器、滤波电容。

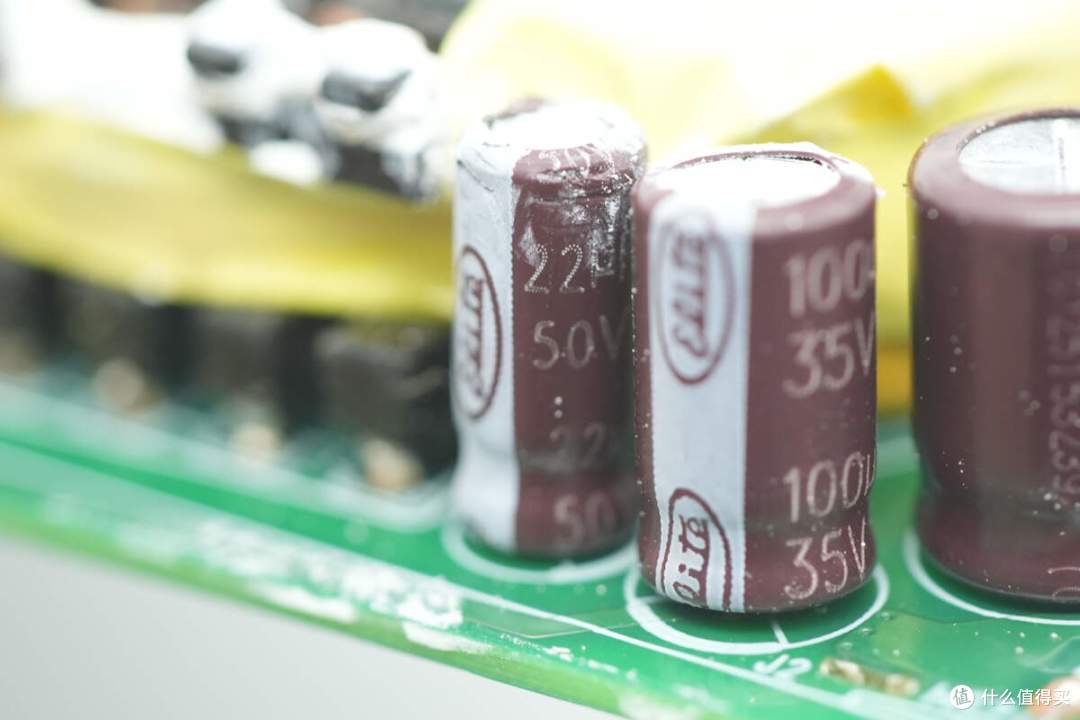

主控芯片供电电容也是来自ELITE金山，规格为50V22μF。

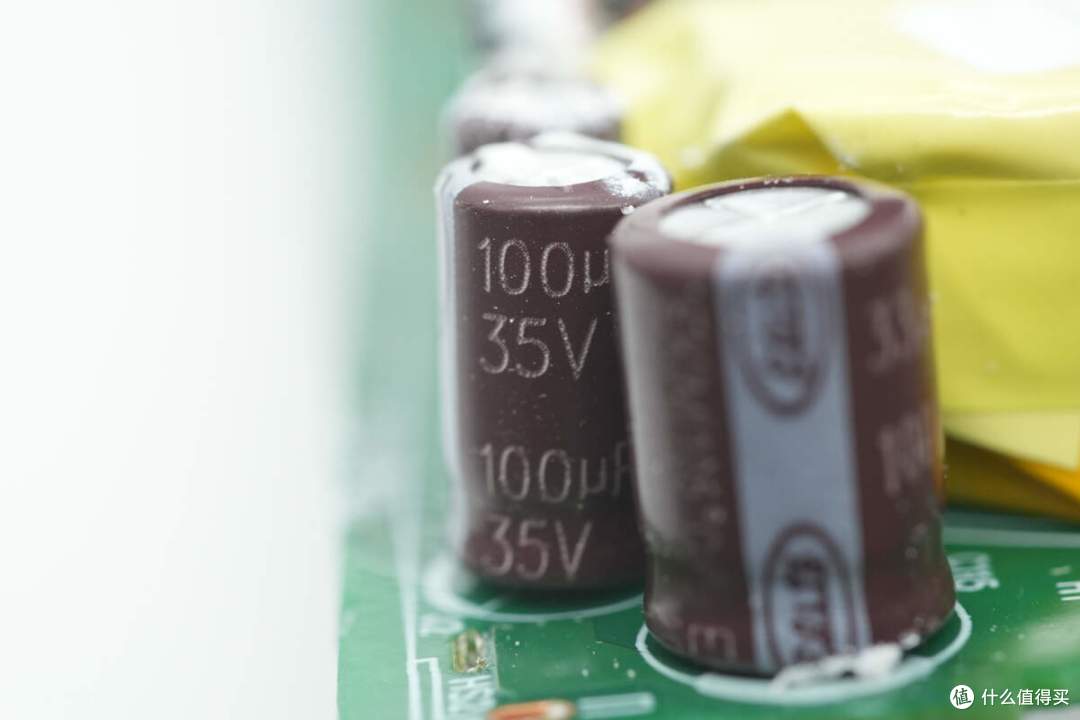

第二颗规格为35V100μF。

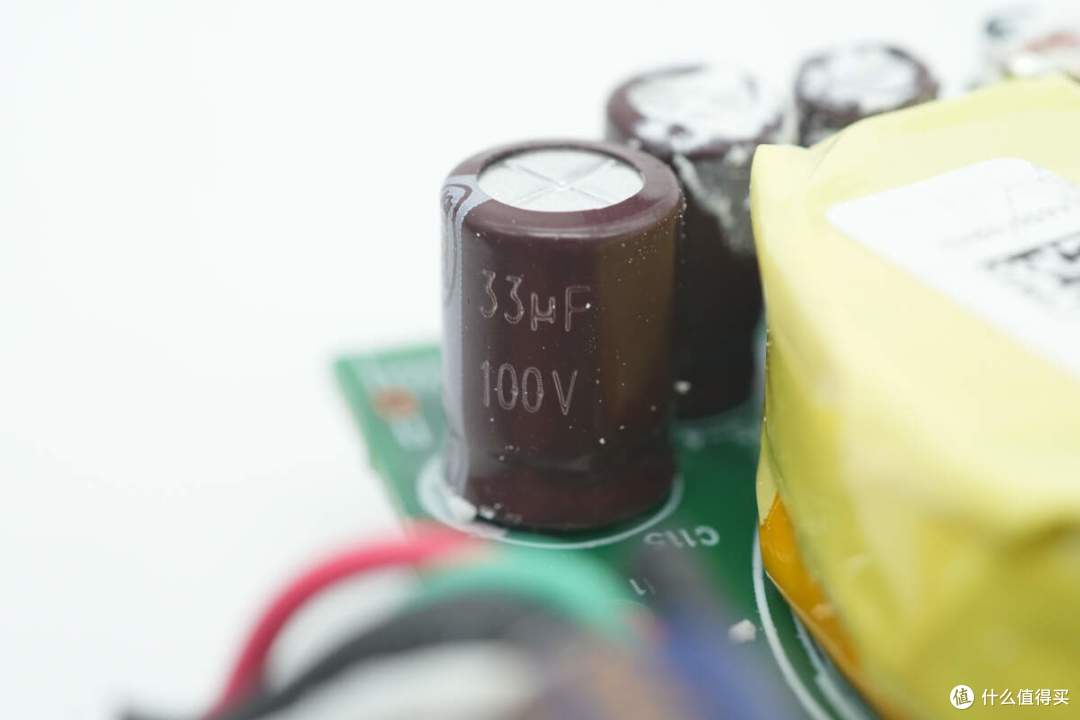

第三颗规格为100V33μF。

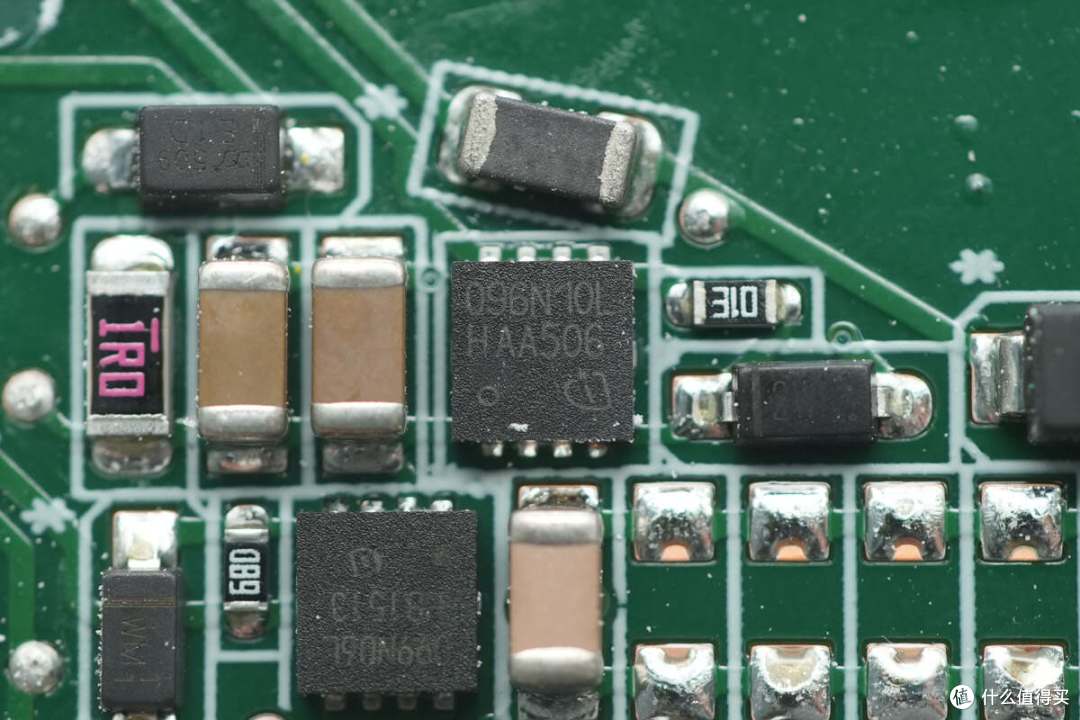

供电MOS管来自英飞凌，丝印096N10L，型号BSZ096N10LS5，NMOS，耐压100V，导阻9.6mΩ，采用TSDSON-8 FL封装。

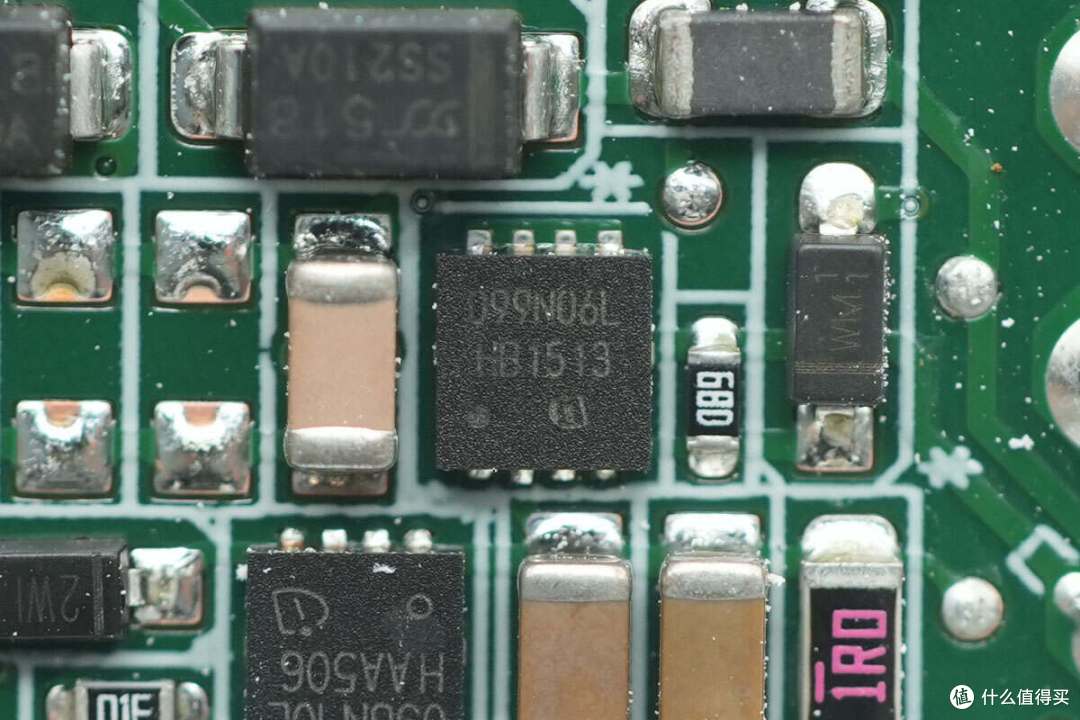

供电MOS管来自英飞凌，丝印099N06L，型号BSZ099N06LS5，NMOS，耐压60V，导阻9.9mΩ，采用TSDSON-8 FL封装。

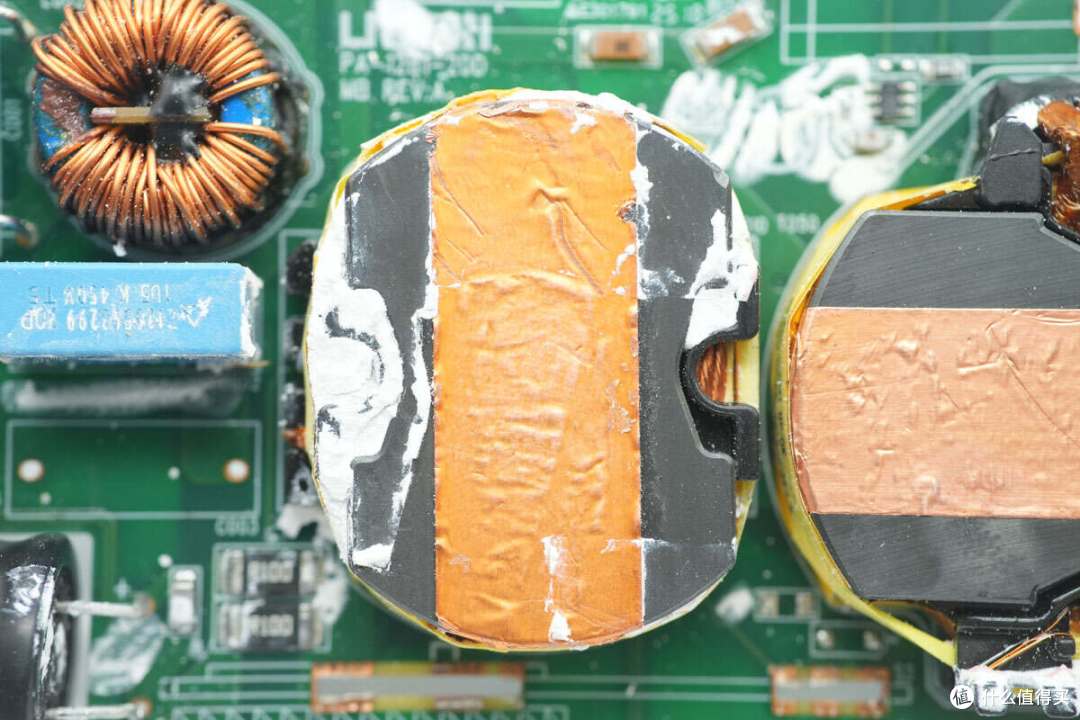

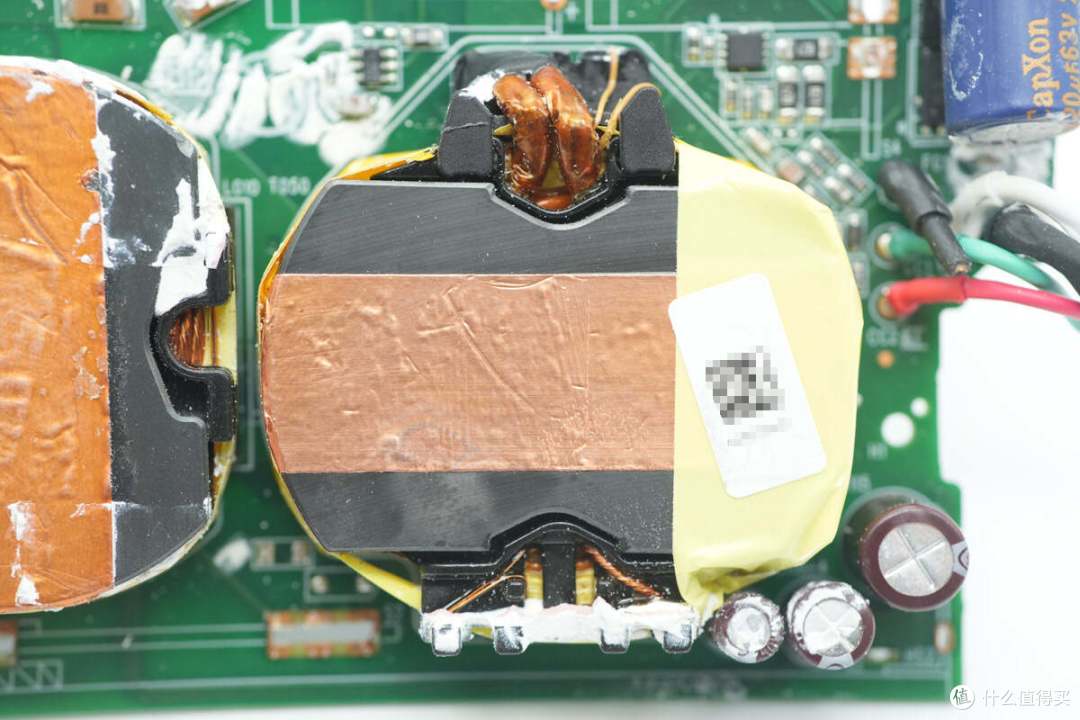

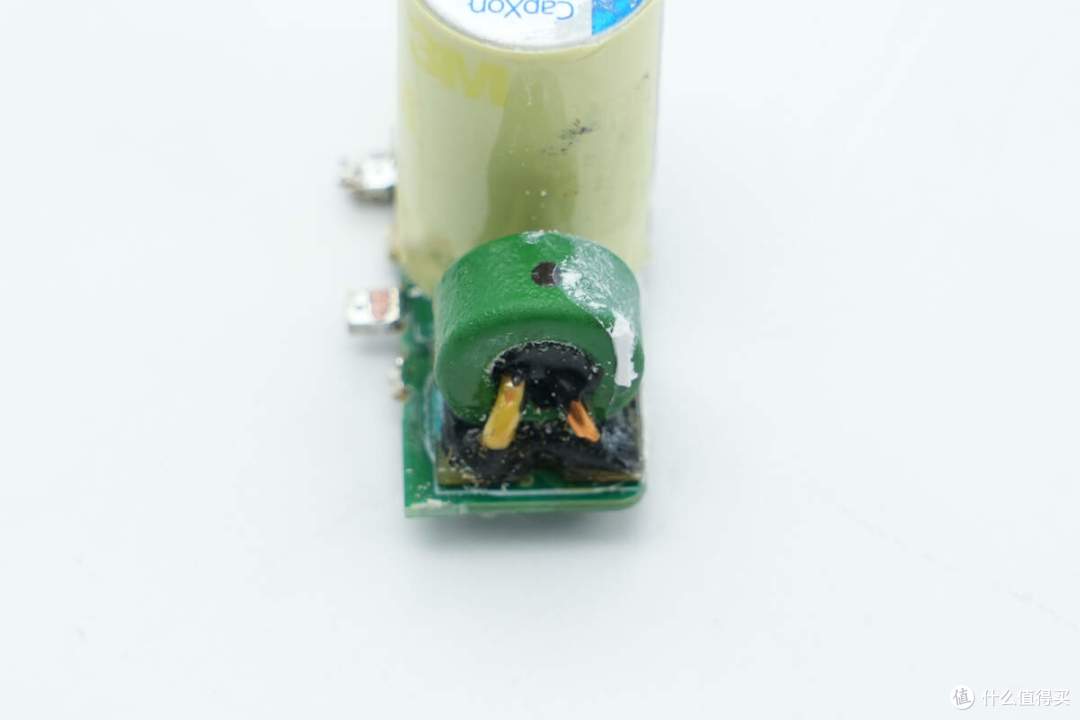

变压器特写，次级采用利兹线绕制，磁芯粘贴胶带绝缘。

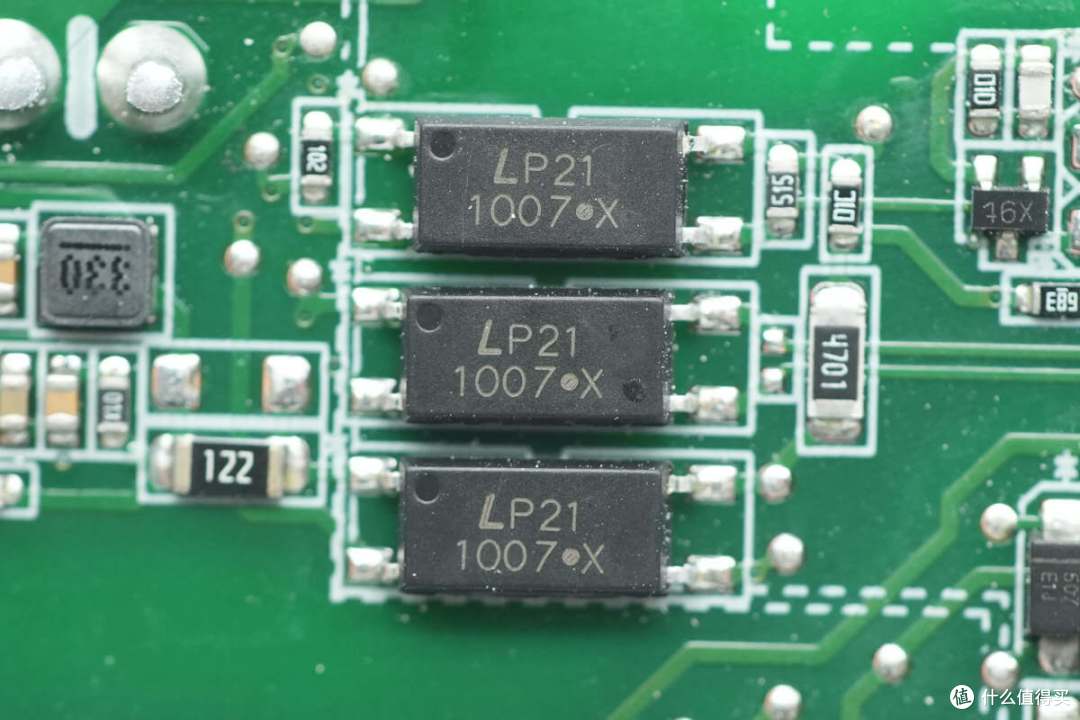

光宝LTV-1007光耦用于反馈和保护控制。

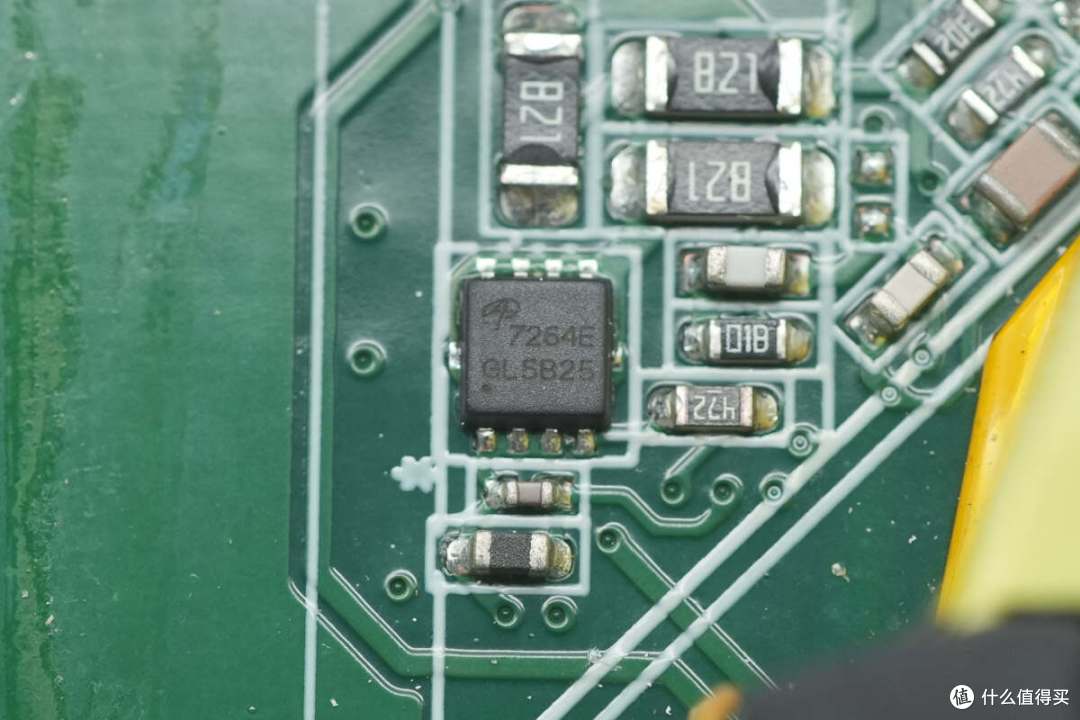

输出放电开关管来自AOS万国半导体，型号为AON7264E，NMOS，耐压60V，导阻7.7mΩ，采用DFN3*3 EP封装。

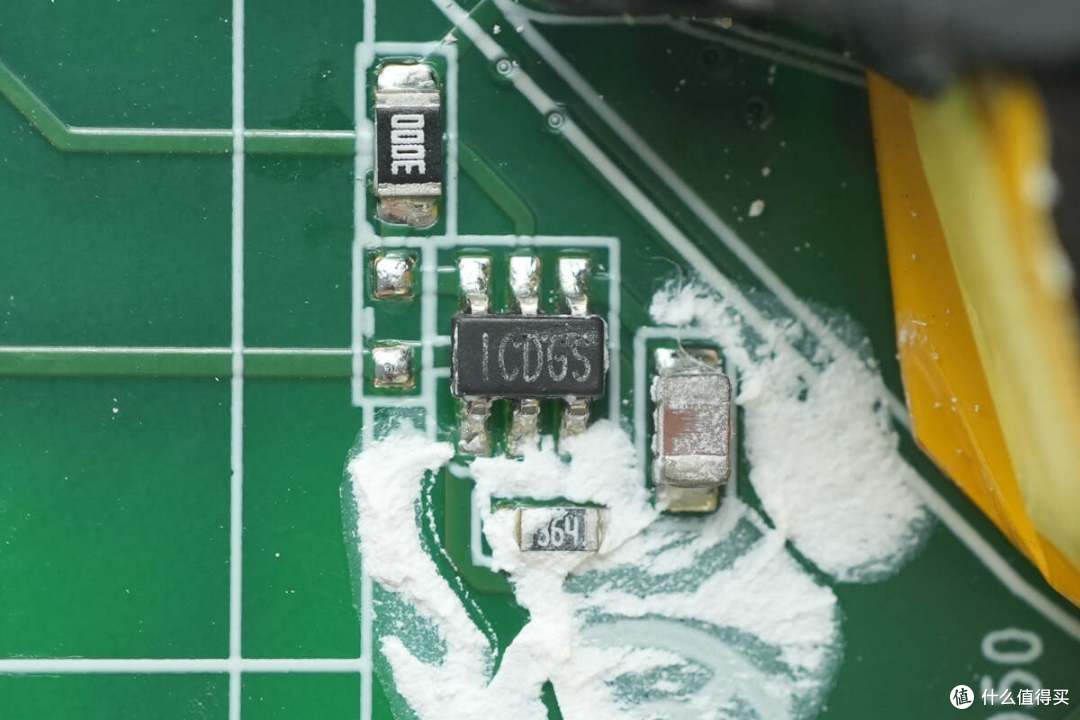

同步整流控制器丝印ICDGS。

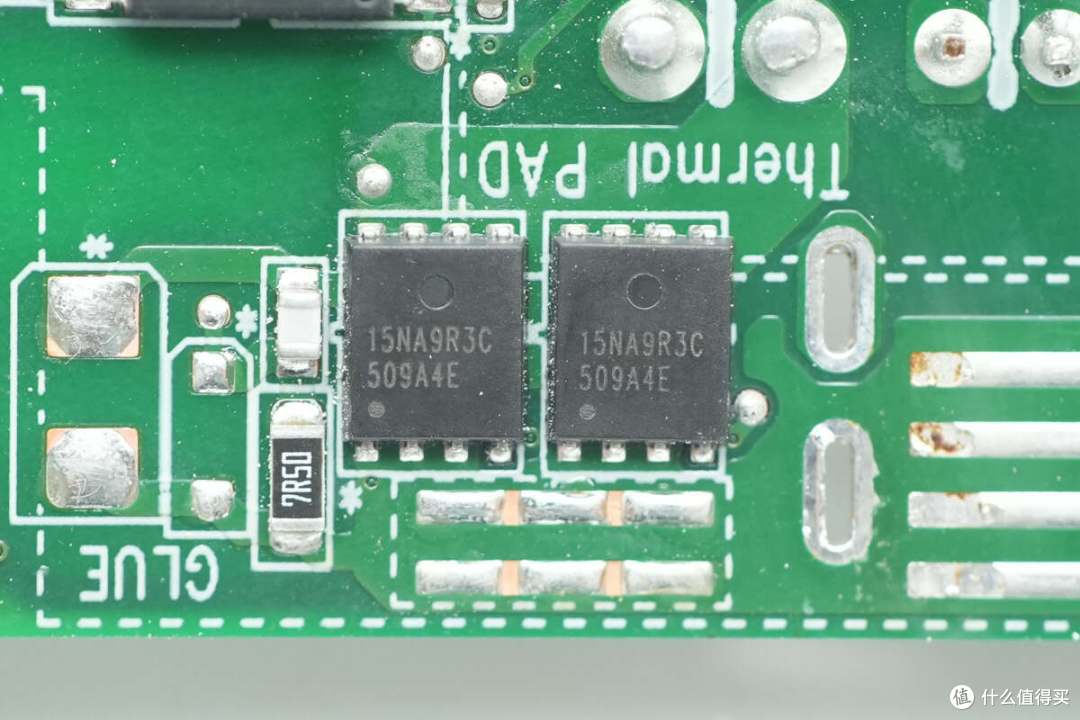

同步整流管来自富鼎先进，型号AP15NA9R3CXT，NMOS，耐压150V，导阻9.3mΩ，采用PMPAK5*6X封装。

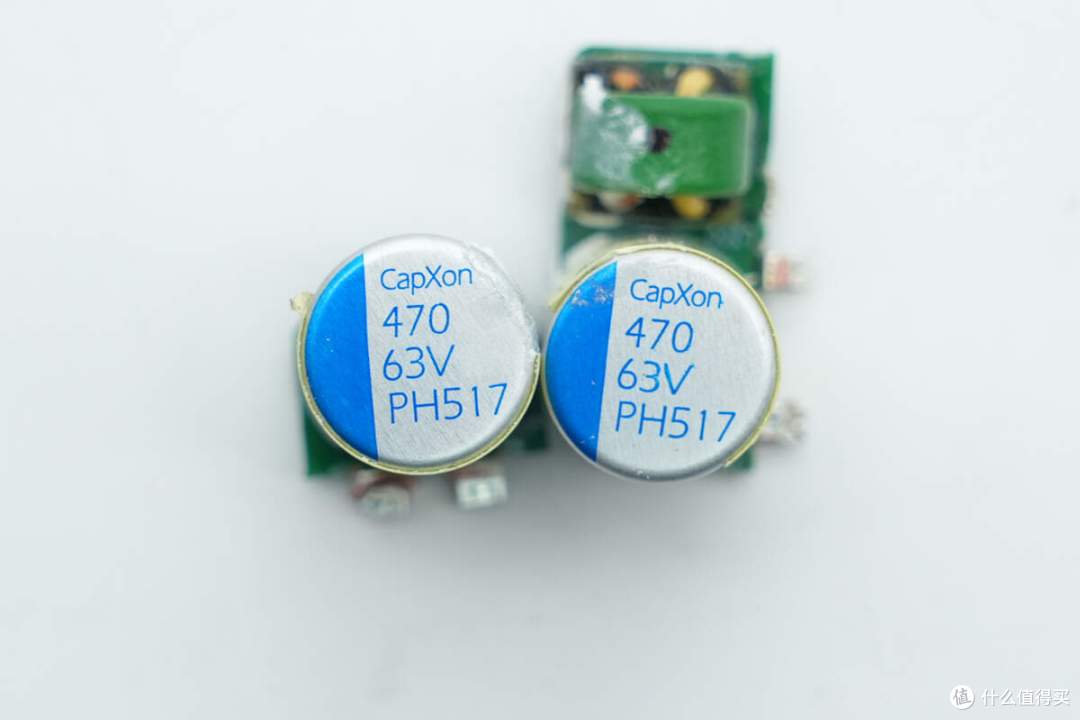

两颗输出滤波固态电容来自丰宾，规格都是63V470μF。

一颗滤波电感特写。

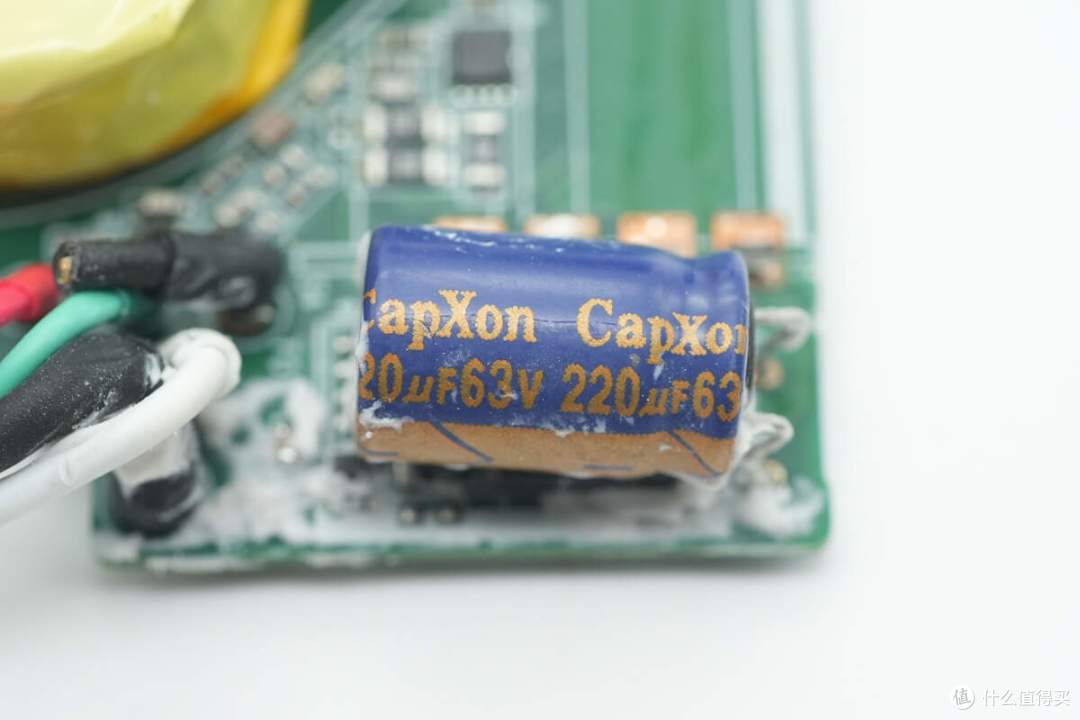

还有一颗输出滤波电解电容也是来自丰宾，规格为63V220μF。

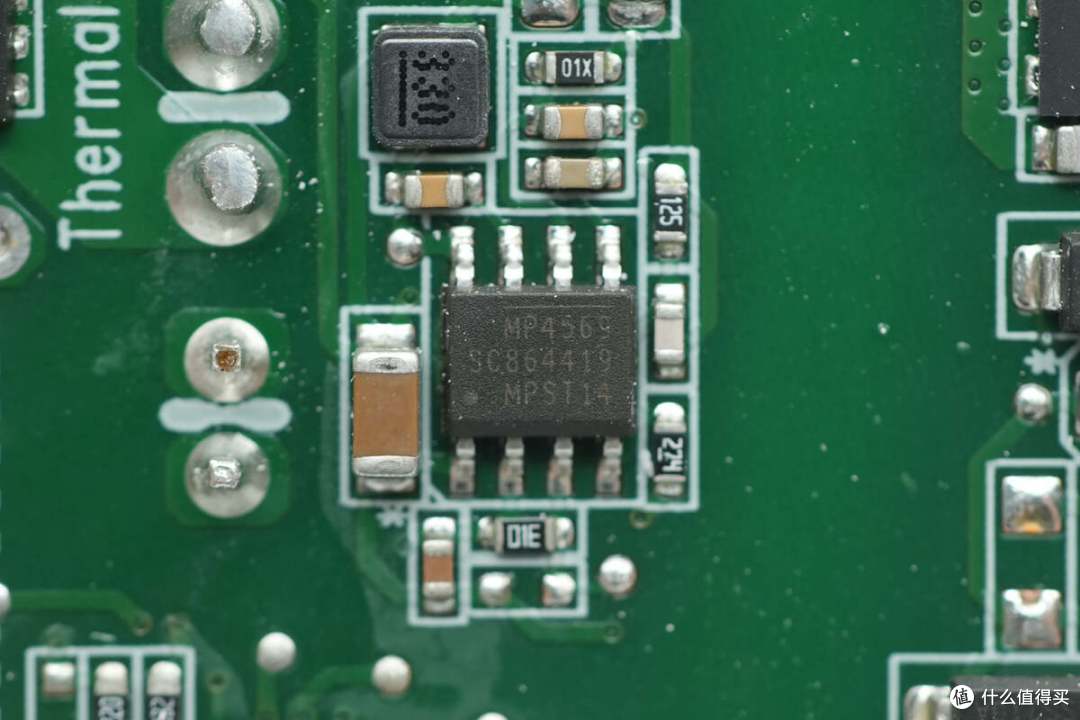

MPS芯源系统MP4569是一款75V/0.3A同步降压转换器，其4.5-75V的宽输入电压范围特别适用于汽车环境中的各类降压应用，并可提供高达0.3A的高效输出。3.5μA的关断模式静态电流使其非常适合电池供电场景。

MP4569通过轻载条件下降低开关频率来减少开关损耗和栅极驱动损耗，从而在宽负载范围内实现高功率转换效率。在启动和短路期间，开关频率同样会自动降低以防止电感电流失控。内置的热关断功能可提供可靠且具备容错能力的运行保护。芯片提供QFN-10（3mm×3mm）和SOIC-8 EP两种封装形式。

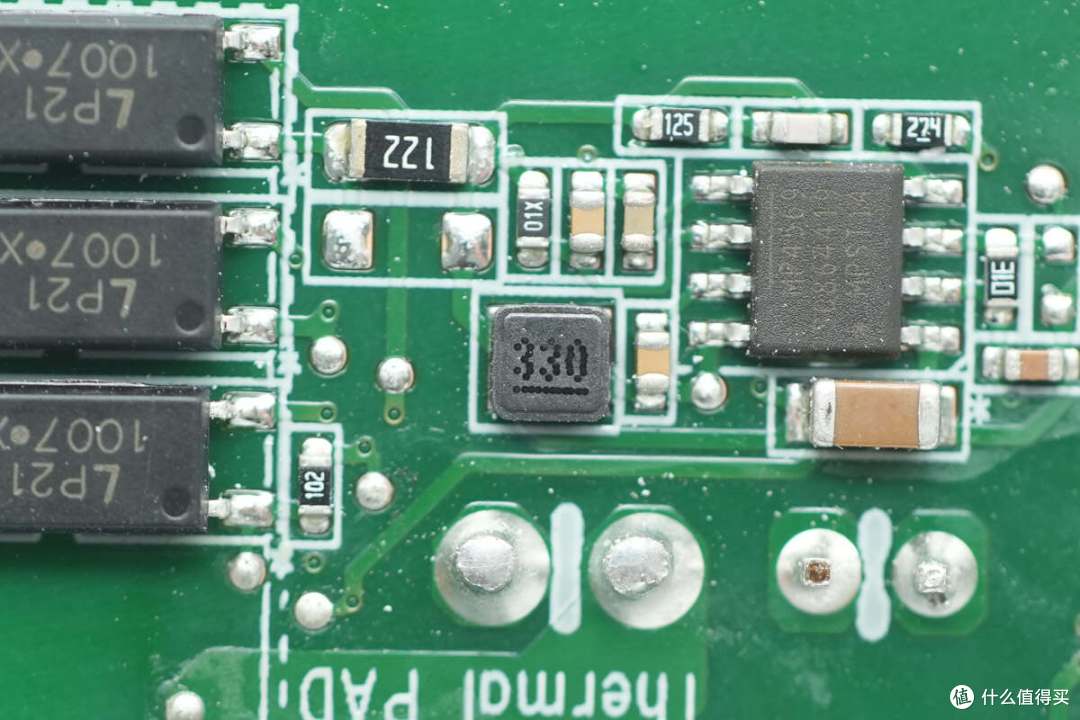

搭配的33μH降压电感特写。

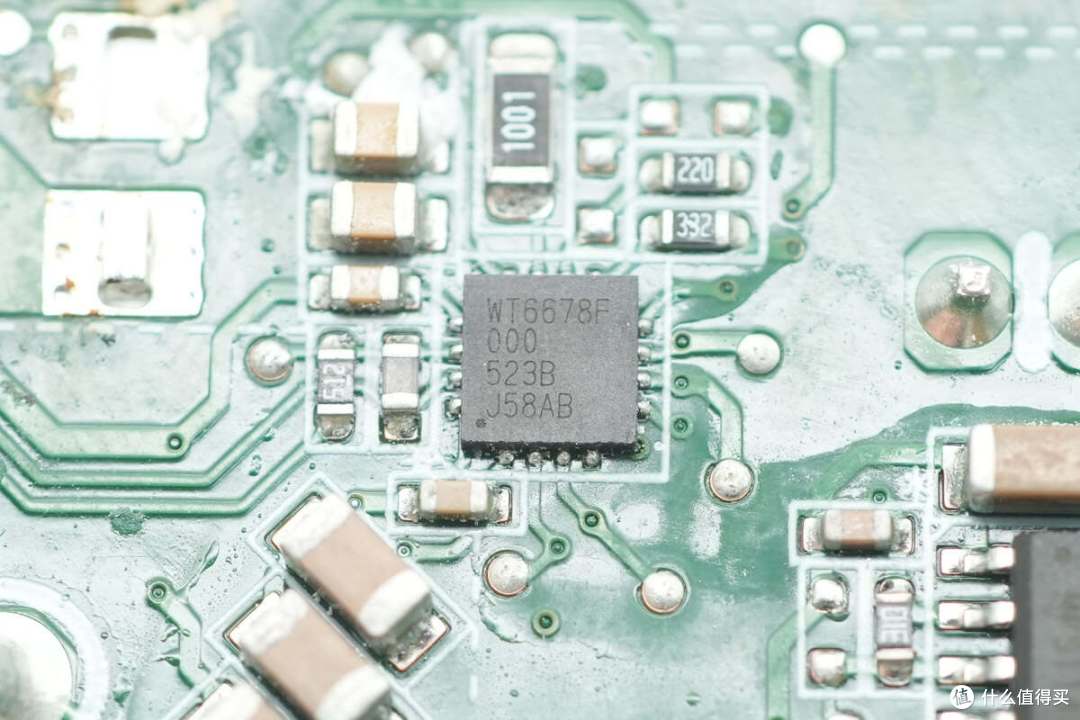

协议芯片来自伟诠，型号WT6678F，支持USB PD 3.1 SPR和ERP 48V规范，芯片内部集成PD PHY，USB Type-C检测，电压和电流检测器，集成MCU和驱动器，支持3.3-56V工作电压范围，采用QFN16封装。

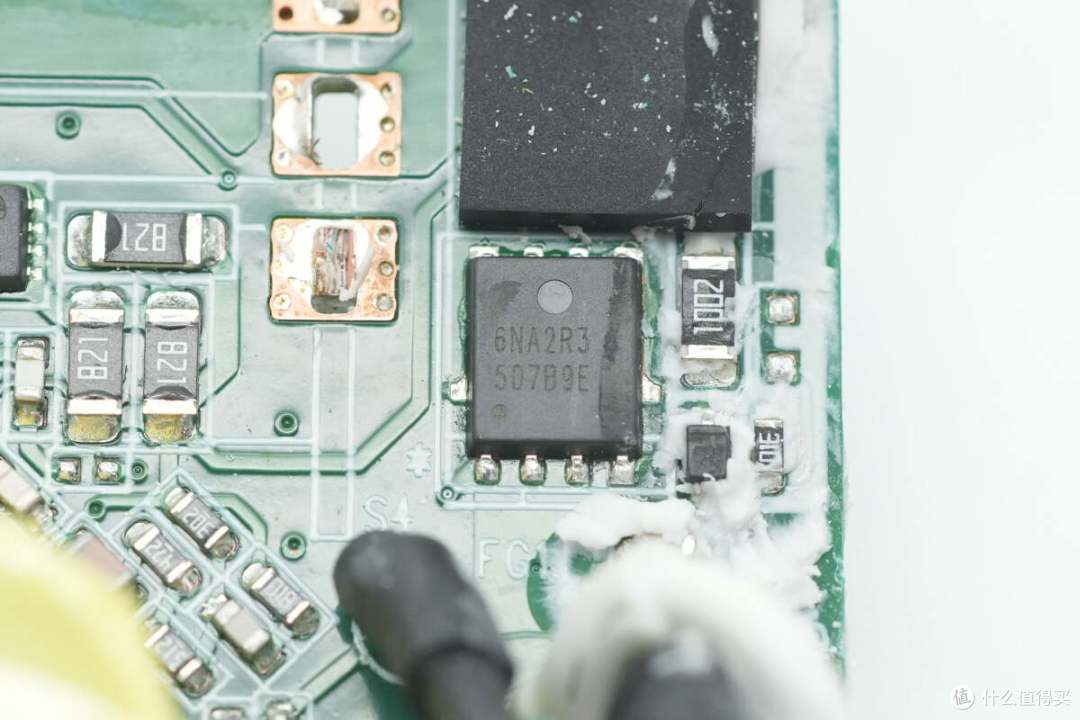

输出VBUS开关管来自XSEMI国创半导体，型号XP6NA2R3MT，NMOS管，耐压60V，导阻2.3mΩ，采用PMPAK 5x6封装。

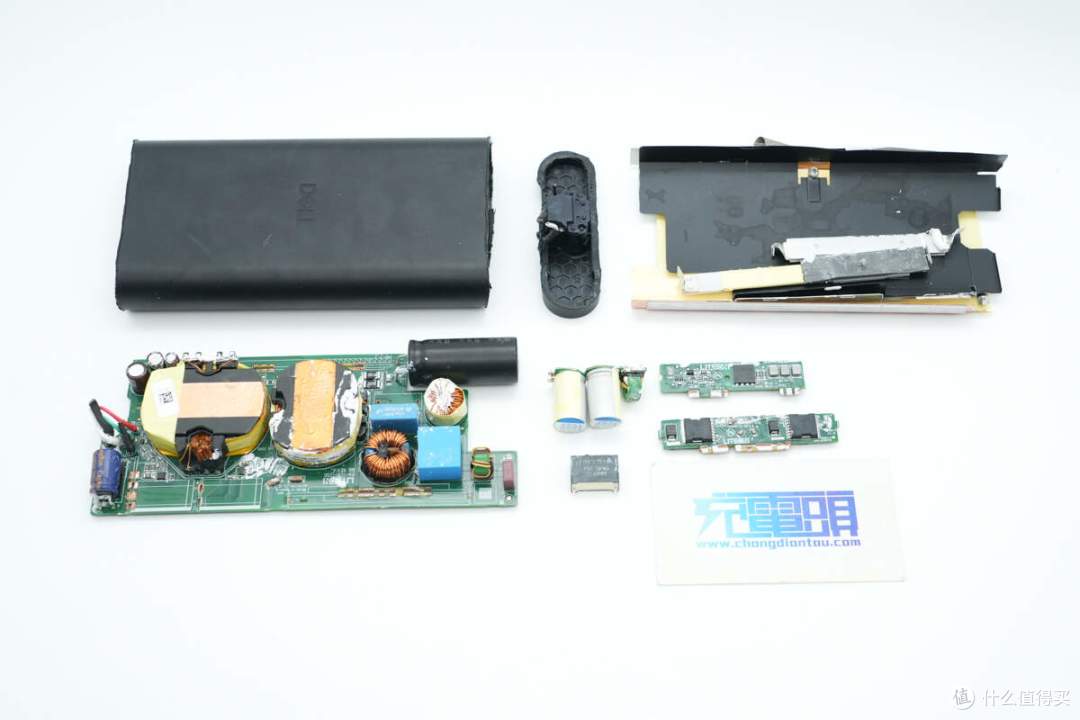

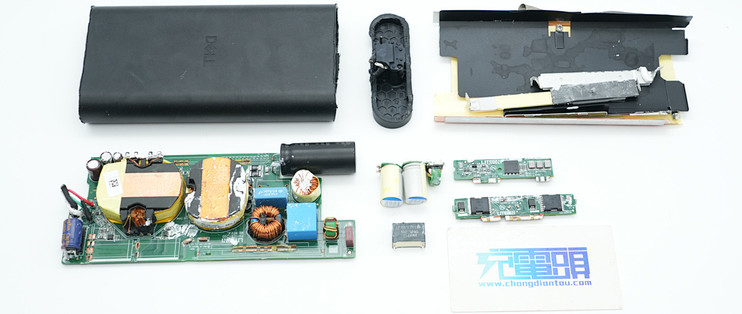

全部拆解完毕，来张全家福。

充电头网拆解总结

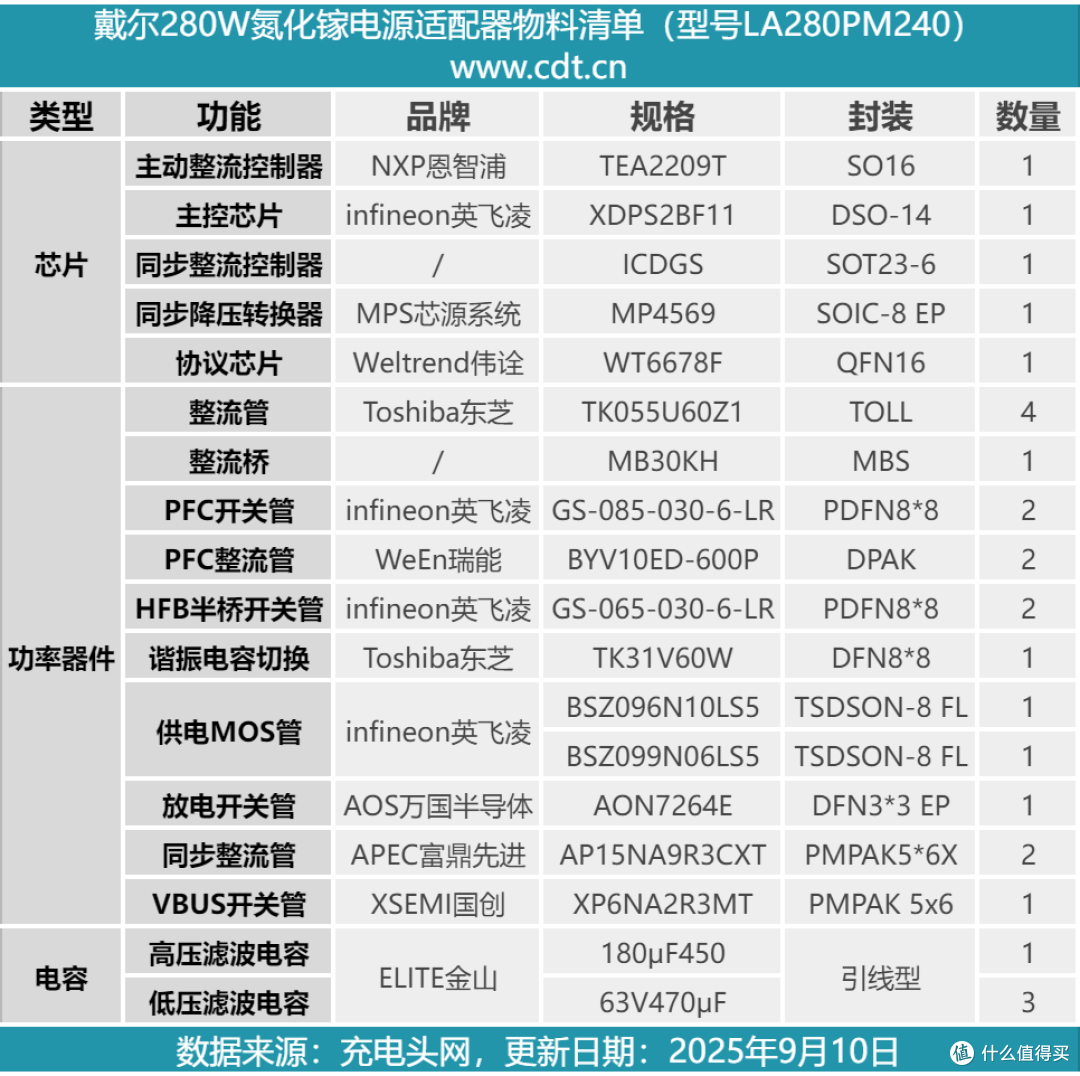

最后附上戴尔280W氮化镓电源适配器的核心器件清单，方便大家查阅。

戴尔280W氮化镓电源适配器延续家族式外观设计，电源线可拆卸以及接地设计，支持100-240V宽电压输入以及通过全球绝大多数国家地区的安规认证，加上接近3米的总长度，使用灵活且满足办公室、图书馆等大多数场景应用需求。

电源基于氮化镓方案设计，系统效率更高，可靠性更好。性能方面，支持最高280W输出，并兼容PD3.1快充标准最高48V5A 240W快充，不仅轻便笔电可用，游戏本供电也不成问题。

充电头网通过拆解了解到，充电器采用了恩智浦TEA2209T搭配东芝TK055U60Z1MOS管进行主动整流。此外采用英飞凌XDPS2BF11定制主控搭配同步整流控制器的电源方案，还使用了英飞凌两款氮化镓器件。

伟诠WT6678F协议芯片控制输出。滤波电容来自金山和丰宾两大品牌，整体用料扎实。此外器件打胶加固，模块覆盖大型散热片帮助散热，做工也到位。
