高效快充与多合一设计有效结合，英集芯推出1C 拓 2C 线缆-F 评估板

前言

在早些年的时候，三合一和二合一的数据线非常受欢迎。这类数据线通常采用USB-A口输入，并分为三个接口：Micro USB接口、Lightning接口和USB-C接口。这样的设计在当时广受欢迎，主要原因是手机接口尚未统一。当时，市面上的安卓设备主要采用Micro USB接口，一些其余的厂商则率先采用USB-C接口，如乐视手机。与此同时，苹果设备采用的是Lightning接口。这种多接口线缆解决了当时用户面临的接口不一致的问题，可以给用户更好的充电体验。

另一个问题是当时的快充技术尚未普及，充电功率普遍在10W左右。用户对充电速度没有太高的要求，相比起来更注重接口的兼容性。然而，随着iPhone 15系列全面采用USB-C接口，接口一体化的时代已然到来。现如今市面上的新型电子设备基本都采用USB-C接口，过去的三合一线缆已经不再适用。

在这个快节奏的时代，高充电功率已经成为产品的卖点，选择一条能够连接多个USB-C接口且支持快充的线缆才是用户的首选。据充电头网的了解，英集芯推出了一款1C 拓 2C 线缆-F，很好的满足了这一需求。该线缆具备二合一的设计，一个USB-C接口能够扩展成两个USB-C接口，并且支持最高PD 3.0 100W快充，符合现代用户对于充电线的期望和需求。

英集芯1C 拓 2C 线缆-F评估板方案

1C 拓 2C 线缆-F 评估板是一款可以支持单口USB-C快充输入，双口USB-C快充输出的线缆产品，输入支持最大140W功率，输出最大可支持100W PD2.0/PD3.1 快充协议。

该评估板集成了E-Marker电子标签，支持双口功率智能分配。输入端的TypeC口通过与适配器握手通信，获取适配器的功率信息。根据输出端TypeC口插入的设备，智能分配输出口功率，以适配不同的充电设备。如当输入功率大于等于100W时，如果只连接其中一个C口，能够实现100W的输出功率。若连接两个设备，则大功率设备的功率为65W，而另一个设备的功率为30W。

1C 拓 2C 线缆-F 评估板非常适用于智能手机、笔记本、TWS充电仓、智能手表充电器等多种设备。这个评估板具有高度的集成度和丰富的功能，在生活中，只需携带这一条线缆，即可实现两条线缆的功能。这不仅降低了使用的成本，而且方便携带，非常适合在各种场合使用。

该评估板主要采用DC-DC降压芯片IP6551、协议芯片IP2738U、PD诱骗芯片IP2752构成。这三款核心芯片共同构建了评估板的基础结构，确保其在功能和性能方面具备可靠的表现。

1C 拓 2C 线缆-F评估板充电测试

接下来采用该评估板对Macbook pro、iPhone 15 Pro、荣耀 70、Anker 737 Power Bank进行对照充电测试，评估该设备在面对不同设备时的功率分配表现。

采用1C 拓 2C 线缆-F评估板同时连接Macbook pro和荣耀 70，通过POWER-Z KM003C可以观察到为Macbook pro充电功率在61W左右，为荣耀 70充电功率在11W左右。

采用1C 拓 2C 线缆-F评估板同时连接Macbook pro和Anker 737 Power Bank，通过POWER-Z KM003C可以观察到为Macbook pro充电功率在61W左右，为Anker 737 Power Bank充电功率在27W左右。

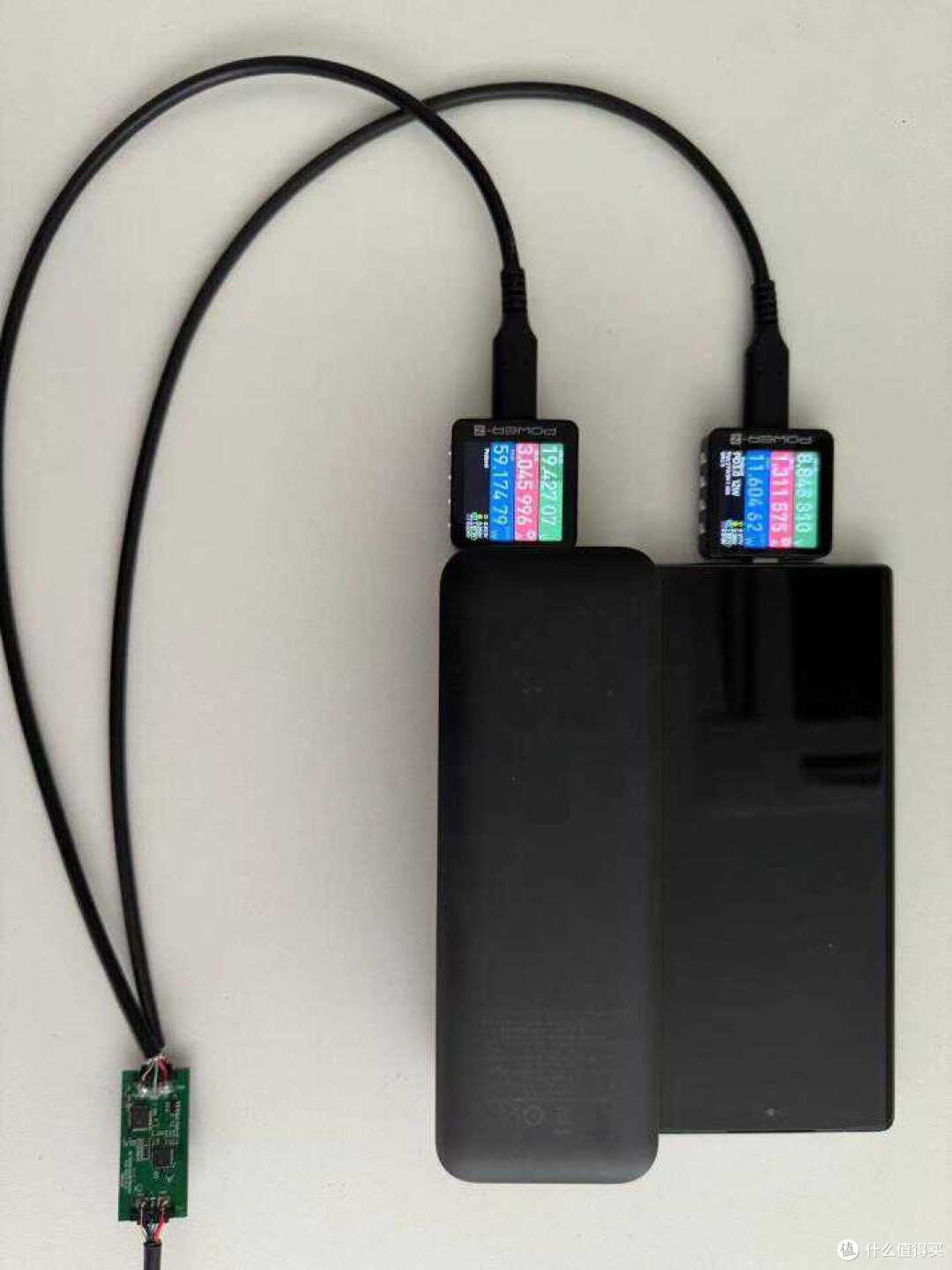

采用1C 拓 2C 线缆-F评估板同时连接荣耀 70和Anker 737 Power Bank，通过POWER-Z KM003C可以观察到为荣耀 70充电功率在11W左右，为Anker 737 Power Bank充电功率在59W左右。

采用1C 拓 2C 线缆-F评估板同时连接荣耀 70和iPhone 15 Pro，通过POWER-Z KM003C可以观察到为荣耀 70充电功率在11W左右，为iPhone 15 Pro充电功率在19W左右。

充电头网总结

英集芯新推出的1C 拓 2C 线缆-F评估板可在保证充电功率的前提下可以很好的应对接口不足的问题，兼容PD3.1、支持PD3.0协议，集成了E-Marker电子标签芯片，支持双口功率智能分配，非常适用于智能手机、笔记本、TWS充电仓、智能手表充电器等多种设备。

目前市面上的支持高功率的多合一数据线还是比较少的，英集芯推出的这款产品具有高度集成、成本低廉、方便携带等特性，符合用户潜在的需求，有望在充电数据线领域取得良好的市场份额。
