交作业了，DIY手提工作灯，别人抛玉我搬砖

感谢这位作者分享的文章 ，吸收了一波灵感，公司里有好多上年头的样品灯具可以发挥下余热了，类似文章中的这款，仓库里还丢着一个祖宗级的 有10多年历史的老灯了，之前让要处理我在卖废品和丢垃圾桶中间犹豫了会，先选择丢入了废品区，这回赶紧捡了一个回来，先给灯翻新下漆面，然后开始2次加工。

我公司有做工业用的灯具，不过归类于固定式的，像这种移动式的没怎么经手，有客户也跟我提到让我们给配些能手提类的灯具产品，我都给推到同行的类似产品去了，这次就想着自己先鼓捣一个看看是否合适。

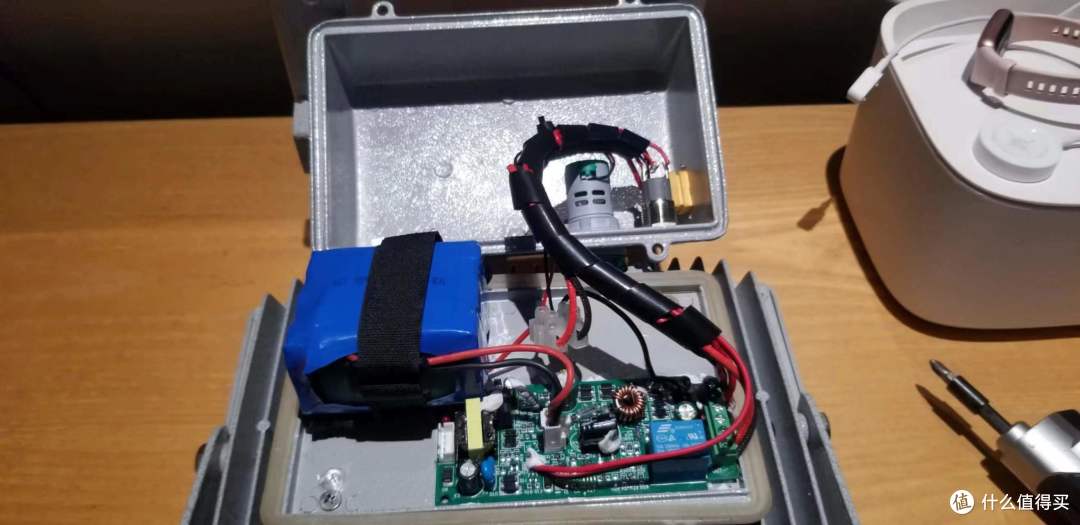

仓库里有不少18650的电池组件，并且我手头也没那么多电动工具的电池，就选择了内置电池的供电方式。找做应急装置的供货商配了一块能220V直充，带开关功能，配套电池的线路板，集成式的LED灯板 同样是4640，供电电压为26-35V之间 功率30W 上下，配了一块5000mah的电池组，预计使用时间在100分钟左右。

一个按压自锁带灯按钮开关，一个船型的 220V接口，电量显示我选用了圆形的电压显示计，绿色的那个，可以直接读取电压，也算比较直观，灯板正常工作电压28.6V，26V的时候灯板就无法启动，所以也没有配电位器调光了，调整范围小，意义不大。电池固定做了可拆卸的捆扎方式，电池包有不少多余，有需要可以带上几个跟换延长时间。

因为只是的一个试样，供货商把标准板子稍微改了下发我，也就能达到恒压，220V电池充电，开关通断，没数量没法定制个更符合要求的，一开始还想加上充电宝供电，内置电池充电状态显示的。

开关按钮上的灯圈选用220V，接上了电板的供电位置，起码充电能亮灯显示

本着可以不用，但不能没有，这2小时不到的供电时间，怎么就感觉不够用，不加上个充电宝实在心里不舒服，原来的线路板已经没办法了，就尝试着再并一路供电，在网上找了一圈买了3种升压板，灯的功率比较大，几个小电流的都挂了，好歹有一个能用上了，就是发热量巨大。用一个22.5W的2W毫安的充电宝测试，能带动，电压略低，26.8V,试着测了下时间，能用7小时左右。带上2个充电宝，这不是妥妥的大号露营灯么，能顶个通宵了，这个祖宗级老灯，用料确实扎实，散热片巨厚巨大，就把线路板装在了前面的壳体上，加上了导热膏，也算有些散热功能了。

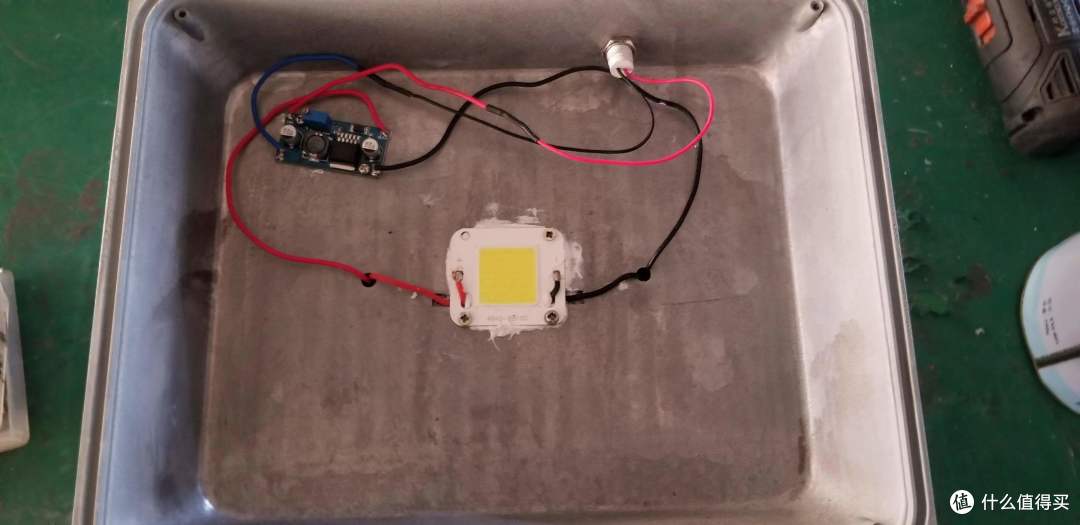

线路板裸装需要注意背部绝缘处理

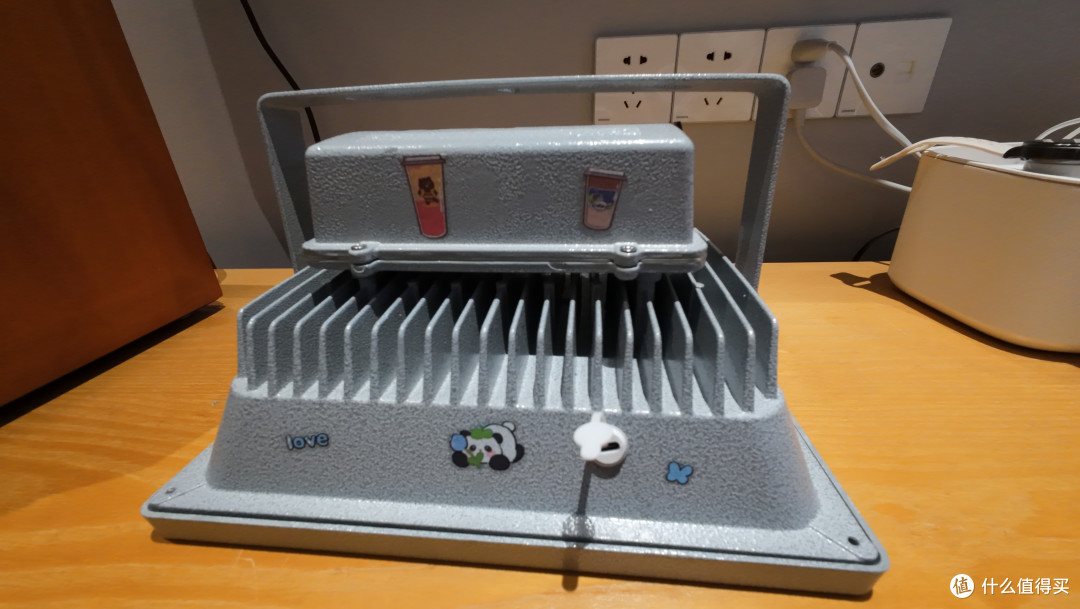

外部TYPE-C接口

怎么说也是个工作灯，又照抄着去焊接了个底座支架。虽然但是，实在没有合适的把手了。不过这个老灯实在本身重量不轻，我焊接的底座几根铁槽分量也不轻，再装个把手什么的也够呛。

这是个地下室使用的效果，带孩子跳绳练练滑板，原来的灯比较昏暗，挂上这个后效果足够了 ，墙上的光影切线就很明显了。

对升压板不是熟悉，我手头的2W毫安的 小米3 有个3、4年了 ，另1个1W毫安的固态科30W快充，结果还是小米3的能用。有明白的朋友可以帮忙给解释下。

灯具本身壳体成本不提，可以参考原文作者优化款，我这款是比较厚重的，真算起价格来应该不便宜，电池+线路板的价格是60元，另配升压板 6元，LED集成灯板是10元，带灯按钮8元，TYPE-C接口 2元，电压显示5元，船型接头公母6元，光配件成本已经差不多100了，电池占大头，中间失败了好几次，一次是电路板直接裸板固定到灯壳上短路了，整套回路元件都干掉了，就剩下个电池组，升压板过载干废了2个，不过看最后的成果基本达到预期，毕竟DIY么，重要的是过程，结果能打标就很OK了。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
