3D打印柔性材料避坑指南：TPU为什么难打印？如何提高成功率？

TPU是FDM 3D打印中应用最广泛的柔性材料之一。

相比PLA、PETG等硬质材料，TPU最大的特点是具有弹性和柔韧性，可以打印出能够弯曲、缓冲和耐磨的零件，因此被广泛应用于保护套、密封件、减震结构、鞋材部件以及功能性配件等领域。

但与此同时，TPU也是许多用户认为“最难打印”的材料之一。

打印过程中出现送料失败、挤出不稳定、拉丝严重等问题，通常不是设备故障，而是没有理解柔性材料自身特点。

TPU材料为什么难打印？

TPU最大的特点是柔软。

这种柔软性赋予了它优秀的弹性，但也增加了打印难度。

在送料过程中，硬质耗材可以直接被挤出齿轮推动进入热端，而TPU由于具有弹性，在受到压力时容易发生弯曲和压缩。

如果送料路径较长，或者打印速度过快，TPU可能无法保持稳定推进，导致挤出不足甚至断料。

因此，TPU打印的核心原则是：

降低速度，提高送料稳定性。

TPU推荐打印参数

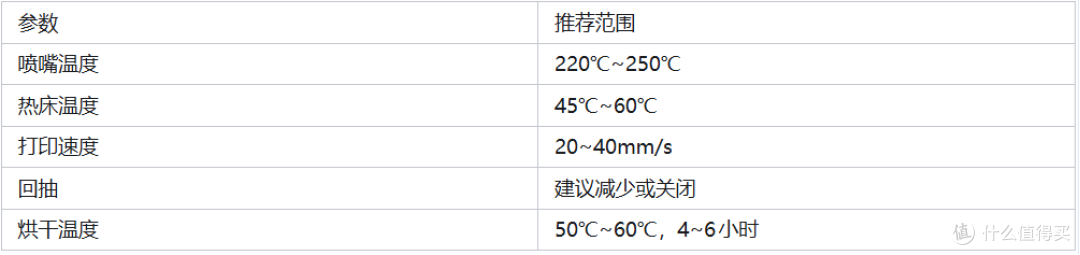

不同硬度的TPU打印表现不同，例如95A TPU通常比85A TPU更容易控制。以下参数可作为基础参考：

具体参数仍需要根据材料硬度、打印机结构以及耗材品牌进行调整。

例如eSUN等耗材品牌针对不同硬度TPU产品，会提供相应打印建议，用户可以根据实际设备进行优化。

为什么TPU打印速度不能太快？

对于TPU而言，打印速度是影响成功率最关键的因素。

速度过快时，挤出机需要快速推动柔软耗材前进，但材料容易在齿轮位置发生压缩变形。

结果就是：

喷嘴实际获得的材料减少；

模型出现缺层；

表面出现断续纹理；

甚至出现完全停止挤出的情况。

因此，与PLA追求效率不同，TPU更强调稳定。

适当降低速度，往往比提高温度更加有效。

TPU打印需要回抽吗？

TPU回抽设置需要谨慎。

由于柔性材料具有弹性，频繁回抽会让耗材在送料路径中不断压缩和释放，增加送料不稳定风险。

因此，大多数情况下建议：

减少回抽距离；

降低回抽频率；

必要时关闭回抽。

不过，完全关闭回抽是否合适，还需要根据打印机结构和模型复杂程度调整。

为什么TPU容易出现悬垂问题？

柔性材料冷却定型速度通常低于硬质材料。

当打印悬空结构时，TPU熔融区域容易因为自身重量产生下垂，导致桥接效果下降。

解决方法包括：

适当降低打印速度；

增加冷却；

优化模型结构；

必要时添加支撑。

对于复杂柔性结构，合理设计模型比单纯调整参数更加重要。

TPU需要烘干吗？

需要。

虽然TPU不像部分工程尼龙材料那样高度吸湿，但长期暴露在空气中仍会吸收水分。

吸湿后的TPU可能出现：

打印时产生气泡；

表面出现粗糙纹理；

拉丝增加；

材料性能下降。

因此，建议打印前进行烘干，并在打印过程中保持耗材干燥存放。

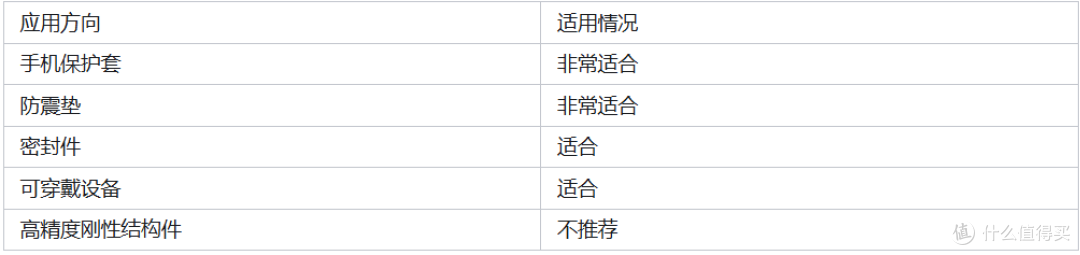

TPU适合打印哪些产品？

TPU的优势不是强度，而是弹性、耐磨和缓冲能力。

TPU打印常见问题

Q：TPU为什么总是断料？

A：通常与打印速度过快、送料路径过长或挤出压力不足有关。降低速度并优化送料路径可以改善问题。

Q：TPU可以用普通打印机打印吗？

A：可以，但直驱挤出机通常比长距离送料结构更适合打印柔性材料。

Q：TPU为什么容易拉丝？

A：可能与温度过高、耗材吸湿或回抽设置有关，需要综合调整。

总结

TPU打印的关键不是追求高速，而是保证稳定。

相比PLA、PETG等材料，TPU需要更加关注送料路径、打印速度和耗材状态。

只要遵循“低速度、稳定送料、充分干燥”的原则，并根据不同硬度材料调整参数，大多数TPU打印问题都可以得到改善，从而充分发挥柔性材料的优势。
