超五类网线更换为七类网线的奋战历程

按照之前的规划（用媳妇大人的话说就是我瞎折腾），为了家里逐步实现万兆有线连接的目的，开始了一系列令人发指的行径，首先是添置了一台双万兆口的交换机

Netgear SX10 10G万兆交换机开箱小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外100金币奖励。详细活动规则，请猛戳此链接！加入大妈整好750天，才发现除了最开始发过净水器的安装，N久都没有都没发过原创了，这绝对是懒。。。今天趁着新买的万兆交换机到货，先发个简单开箱，后续把清洗更换新风滤网和更换净水器滤芯的文章也补上，苏小兜| 赞18 评论52 收藏61查看详情

详见之前的开箱贴。之后就开始折腾家里的有线局域网络了，想把书房和次卧的超五类线换成七类线，想着线管里就一根网线，开始想法是买一根成品七类线直接跟原来的超五类线绑在一起带着水晶头一起拽，然后一头直接接在交换机上，另一头接直通插在原有的网络面板上，于是就买了东西准备开工。

首先是成品七类网线

一堆奥睿科的线

七类成品网线

包装背面

十米长的网线

十米长的网线2

然后是七类单屏蔽直通

安普康七类直通

七类单屏蔽

七类单屏蔽2

后来问了下当时跑线的师傅，说我这个距离比较长，弯比较多，自己量了下，书房的线长大概8.6米，次卧电脑口9.4米，次卧电视口8.6米，书房五个弯，次卧两根都是六个弯，线管直径16mm，然后我整个人都不好了。。。 七类水晶头长14mm，宽12mm，跟超五类绑一起拽完全不可能啊。。。

最后只能买穿线器了，也就是这货

穿线器

这个绑头绝对是坑货，绑八字一使劲就脱开，千万别用！！！

七类水晶头也必须切断一侧的了，所以还得买一个七类模块，然后又配了一套打线的工具

安普康的七类模块和工具（工具适用六类屏蔽或非屏蔽）

七类模块

七类模块2

七类模块3

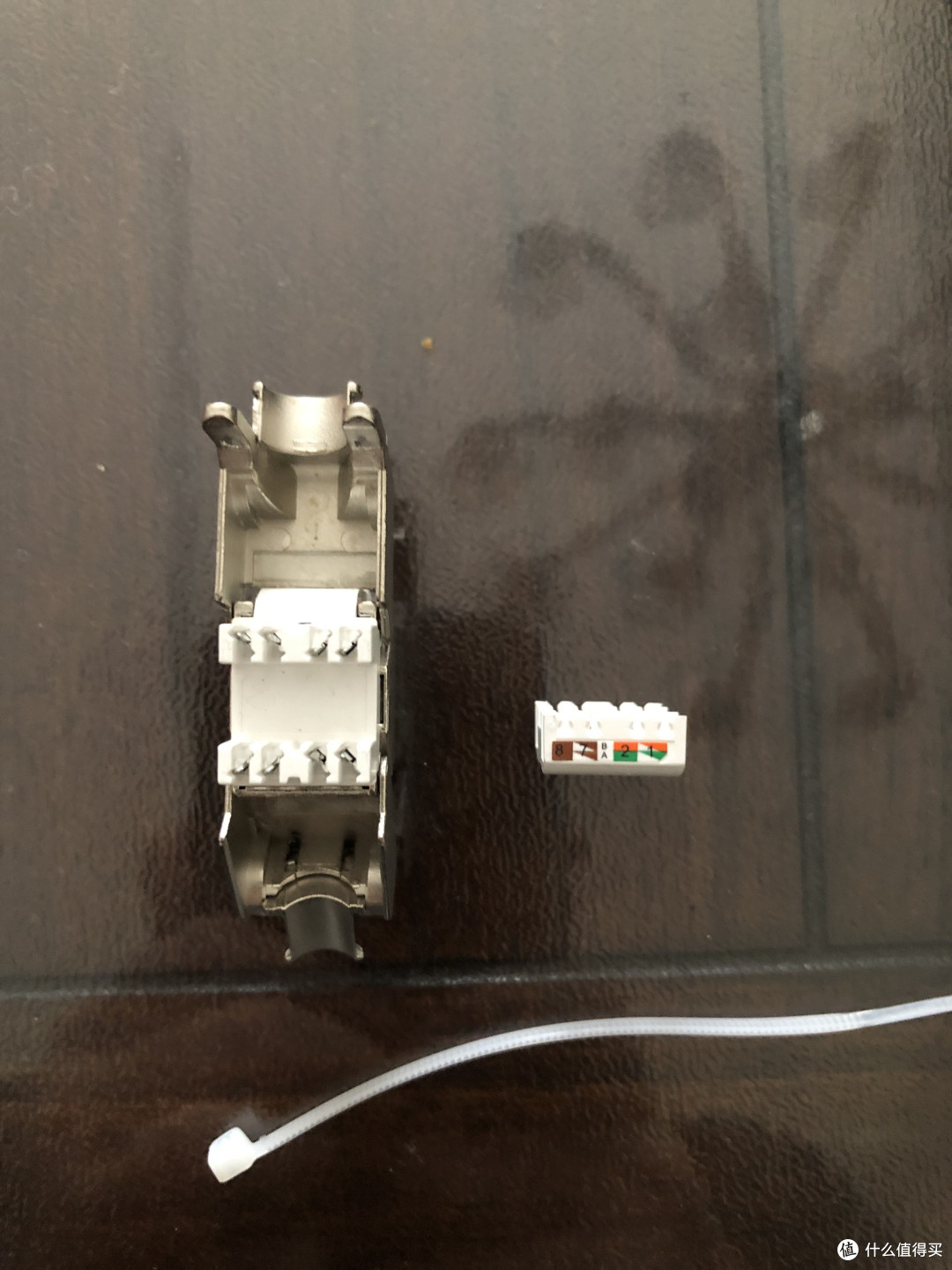

七类模块4

工具包

七类线更换历程

1.首先，将需要更换网线地方的各种线路清理下，我这里有：插线板电源1根，电视电源1根，电话电源1根、光猫→电话线1根，光猫电源1根、→光猫光纤2根（1用1备），IPTV电源线1根、光猫→IPTV网线1根，路由器电源1根、光猫→路由器七类线1根，ATV电源1根、路由器→ATV六类线1根、电视→ATV贝尔金HDMI2.1线1根，→书房超五类线1根，→主卧电视网络超五类线1根，→主卧备用网络超五类线1根，→次卧电视网络超五类线1根，→次卧电脑网络超五类线1根，这次更换的是→书房超五类线；

整体布线情况

2.首先将两侧的网口打开，最右侧发深灰色的单根网线就是通书房侧的超五类线

客厅侧

书房侧

3.将两侧的水晶头和模块头的线切掉，将穿线器钢丝打开

穿线器钢丝

4.下面一定要注意！！！千万不要用送的拉头，由其一个人换线的时候，两头跑，根本不知道拉头是不是卡住了，这导致了我抽旧网线的时候拉头直接脱落，只能直接把旧网线拉出来了，就算不卡住，后面拉线力度大了之后也可能脱落，不管怎么打8字都没有用，我就是书房侧的旧网线掉在线管里，没法再抽出来，这点提醒大家，换线抽拉的力非常大，最好直接用电工胶布多缠几道，我后面拽新网线时就是这么弄的；

错误示范，千万别用拉头，直接用电工胶布缠

旧网线直接拉出

5.客厅通书房的线路是这样的，这里可见的已经两个弯了，最右侧是通次卧的，已经三个弯了

客厅网线走向

6.书房网线是这样的，左侧蓝圈有一个弯，右侧蓝圈是两个弯，一共五个弯；

书房网线走向

7.次卧网线是这样的，左、中的蓝圈各一个弯，最右侧直接一个U型弯，这直接导致了要换次卧网线的话穿线需要过六个弯。。。

次卧网线走向

8.从书房也好，客厅也好，穿线器的弹簧头也好，硬头也好，反复试了七八次，都是到了最后一个弯死活过不去，把手磨得生疼，火辣辣的，建议大家带个手套干活，光这一项就折腾了快3个小时，最后都快放弃的时候，就想破罐破摔了，直接上老虎钳了，从书房作为起始端开始用弹簧头穿，穿到客厅网线走向那张图大概最后上墙的那个弯时，开始用老虎钳夹住穿线钢丝使劲往里塞，大概塞了五六下后，终于轻松了些，应该是弹簧头过弯了，又塞了十几下，整个弹簧头顶了出来；

终于穿出来了

9.把弹簧头拉出来，这次真心不敢用送的那个拉头了，直接把七类线其中一侧水晶头剪掉，然后把网线和穿线钢丝用电工胶带缠在一起，我一共绑了四道，事实证明绑这么多是非常正确的；

剪掉七类线水晶头

近距离特写

七类线截面

电工胶带绑扎

开始穿线

10.线管总长约8.6米，大概在6米之前的位置都是比较好拉的，然后就用双手一段一段的往外拽，每次能拽出大概不到10公分，到7米的位置开始手基本上已经拽不动了，估计到书房网线走向右侧蓝圈的位置了，还是继续用老虎钳拽着穿线钢丝一点点往外拽，基本上每次也就能拽出来个3-4公分，整个穿线从下午2点开始拉到这个状态已经是晚上6点了，这是停下休息去岳父岳母那吃饭，吃完饭晚上8点回来继续开始拽，大概到8点20左右终于把线全部拽出；

网线全部拽出

拆掉电工胶带

这时候发现金属线已经完全缩进外皮里面了

用尺量了下，金属线大概缩进外皮里8公分

11.这时候建议大家把线抽到位后先静置一会，里面的金属线就慢慢又 凸出来一些，这时候再把多余的外皮切掉；

多余的外皮

下面就是重中之重的打模块环节了，这个环节我用时2个小时才全部完成：

1.首先，建议看几遍打模块的视频，安普康的购买页面里就有，客服也会简单解答，因为七类线比较硬，请大家一定预留好合适的长度，不然过长的话你往线盒里塞是一件非常痛苦的事，后面我也会介绍我的失败经历；

接线示意图

七类线示意图

剥线

2.奥睿科的七类线跟示意图的有些区别，金属铜线的地线在屏蔽层里而不是在内芯，大家注意别当易拉丝给剪了，外屏蔽层和地线拧在一起备用，然后按照顺序把线整理好套入白色的模块头，注意箭头方向与扣线侧一致；大家一定不要留过多的线，包括外屏蔽和内屏蔽层的铝箔纸以及多余的八根线一定要及时剪掉（这里可以用指甲刀套装里的小剪子，很好用）；

打模块

3.我就是留的线过长，第一次扣好才剪的多余的八根金属线，然后扣好模块测通，发现一路不通（第4路不通），打开重新压了下好了就又扣了回去，一测8+1路都是通的，然后塞线的时候发现线留长了，往底盒里塞的时候带着劲，并且模块和网络面板的匹配不太好，比较松，好不容易塞回去时感觉网线折了一下，再一测，果然，第2路又不通了，这又重新拆开、重新剪屏蔽层、重新打模块；

打模块2

4.打的时候还要注意，尽量把外皮的长度控制一下，争取能被模块后部的线孔盖住，地线太长也剪掉，重新拧好然后把模块打好，把地线随便找模块的金属外壳接上就行，最后把尼龙绑扎条卡住扣线的位置锁紧，剪掉多余的部分即可；

终于接好了

测通

终于接好了，这时已经晚上10点半了，整个工程历时6个半小时，而手成了这个样子。。。

全都磨破了，正面手心一直火辣辣了三天

总结

更换成本：七类单屏蔽直通1个（26.8元 未用上），七类模块1个（46.8元），七类网线10米1根（45.5元），工具包1个（198元），穿线器10米1根（16.8元），总价格333.9元。。。后续考虑是不是要挑战下次卧的六道弯，来降低整体的换线成本哈。

从一个装修过来人的角度来说，随着日常生活使用，发现装修后越来越多的地方都有瑕疵，这就要求你在方案设计阶段一定要跟设计师沟通好，让水电师傅要求去施工，尤其是电线网线这些隐蔽工程，能少一个弯是一个弯，提前看好哪些是可以穿墙的，后期更换的话不会很麻烦。

从网线的一步到位来讲，我16年装修，基本上装修公司都是超五类线，六类线可以给你跑，但是压头不会，需要找宽带那边去压，我记得说是十块钱一个水晶头；现在再问，18年装修都是六类线起，不过我还是建议如果能买七类线还是买七类线，跟六类线价格没那么悬殊，可以只让水电师傅跑线管，算好长度自己买成品线，也不用买模块，直接找个空面板开个孔把水晶头穿出来，两头一个接路由器一个接使用端，很方便。
