开篇

本系列文章将介绍如何使用有限的预算,购买所需材料,利用业余时间对房屋各部分进行休整、完善、搭建的入门教程,希望能把DIY的省钱和有趣带给大家。

本系列文章的内容将会十分庞大,根据我之前整车翻新那个系列的创作经验,整合内容将被分散拆分,想到、做到的就写,会有点凌乱,敬请谅解

▲姐妹系列《二手车整备入坑指南》,长图文预警

系列的开头将全面介绍各类入门工具。第一篇是电锤这种基础工具,本篇内容包括电锤的介绍、选购、品牌、内部构造原理、完全拆解翻新、保养,以及入门新手的使用窍门


电锤介绍

使用对象: 混凝土、砖块、石材

使用场合: 钻孔、开管线暗槽、开凿等


电锤分为轻型和重型两种

博世(Bosch)GBH2-20DRE三功能轻型电锤(061125A480)769元京东去购买看百科

 ▲轻型电锤,简称轻锤



东成电锤电镐两用WZC960-0228工业级大功率多功能冲击钻混凝土459元京东去购买看百科

 ▲重型电锤,简称重锤

以上两者均需电线接市电使用

现代的电锤已不仅限于单一的对水泥、砖混结构的材质进行钻孔的功能

如上面的轻锤还结合了电钻、电镐的部分功能,如可对金属、木材进行打孔,可小范围开凿混凝土沟槽等

重锤则结合了电镐的部分功能,如可对中、小范围的墙壁进行破拆等。



大有(Devon)20V工业级无刷充电电锤5401电锤冲击钻电锤电镐两用5.2Ah单电锂电电锤959元京东去购买看百科

▲还有一种使用锂电池供电的无线轻型电锤,主要是用在一些特殊的场合,如高空、户外进行,使用更灵活、方便。


型号建议:

根据我的使用经验,电锤的瓶颈主要是短期爆发使用,因此需要关注的是型号在持续工作时润滑、发热衰减的影响。

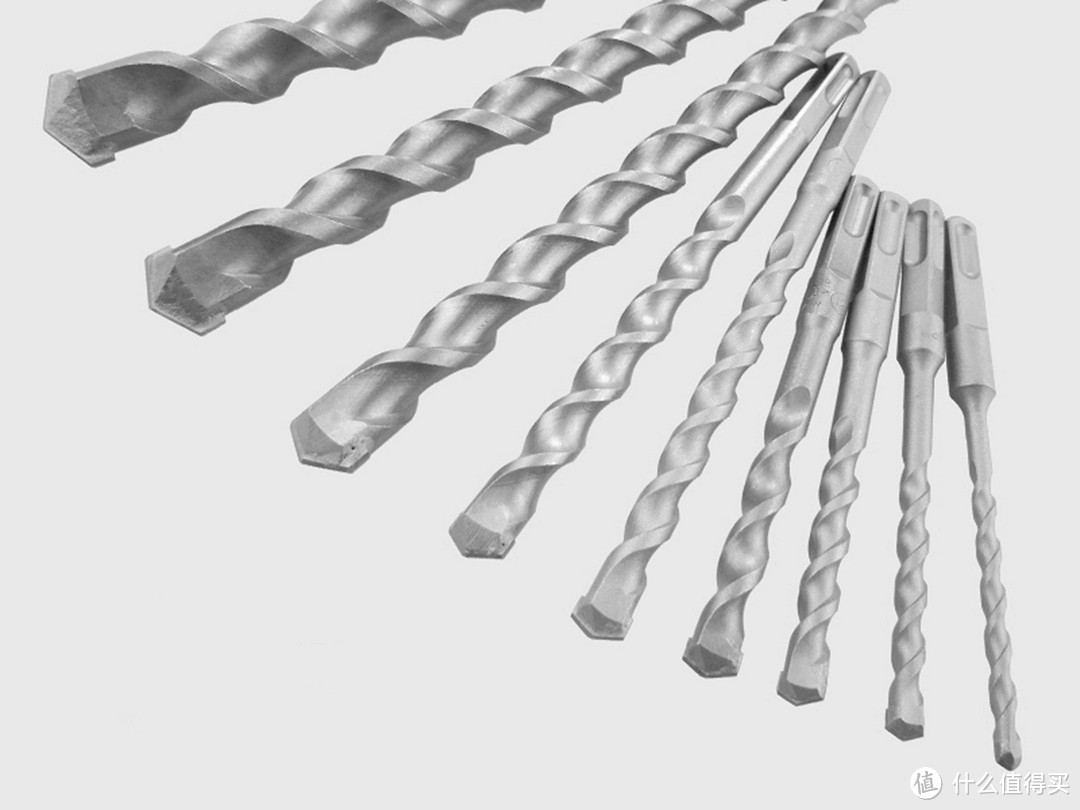

通常至少需要一把有线重锤,通常选5KG、26及以下的就可以了,钻头、扁凿长短、大小规格一定要尽量配全▼

我爱捡垃圾 一把“祖传”电锤的诞生

我爱捡垃圾 一把“祖传”电锤的诞生

如果预算真的非常充足,可再加一把小型的无线轻锤,主要用于狭窄空间较的操作,比如一些角落开关位的开凿。


购买建议:

电锤的使用频率在所有的工具中是相对比较高的,电锤的工作原理决定了其部分零部件是耗材

如追求极致的预算控制,不论是入门款还是奢侈版的,都须从使用的效能和效能的持续性来规划

有线的重锤不必纠结于是否无刷电机,小型的无线轻锤尽量选择无刷电机的

电锤的工作原理和电钻不同,钻头品质对工作效率的影响相对电钻要小得多,入门玩家不必纠结于钻头的品牌及档次

大功率、高转速,如1000W以上的重型电锤一定要购买有安全离合器的,提升舒适性、防止在卡住钻头时的安全事故

市面上电锤的品牌和自身的产品线非常多,本篇只说适用性最广泛的重型电锤

按预算划分为4种,请结合个人实际灵活购买


预算方案一:

▼如果预算相对充足的直接东成的爆款,稍低一点的沪工也可以

沪工电锤电镐两用多功能大功率冲击钻电钻混凝土工业家用电动工具228元天猫精选去购买


东成电锤电镐两用电动工具FF03-26/02-28大功率混凝土锤钻冲击钻432元天猫精选去购买



预算方案二:

▼如果比较土豪的,请上大有、博世

Devon/大有-电锤1108-40DH-(30119001)/1台1759元土猫网去购买



▼有心灵追求的,直接喜得利或者博世、得伟的高端

HILTI/喜利得-TE7-C电锤-(228059)/1台2260元土猫网去购买

这些艺术品绝对不只是内、外看起来很爽而已,用起来也很爽,能够提升工作的效率和舒适性,裆燃,还有同样爽的后期配件价格,整体来说性价比并不适合入门玩家


预算方案三:

▼囊中羞涩的话淘宝上一百多的大路货也可以用,尽量选择零部件和其它爆款通用度比较高的品牌,或者直接用到不行了就扔也可以。不论任何品牌的重锤都可以胜任装修完成之后的家庭轻度使用,不必考虑维护,不过这不是本文的范畴。



淘宝网-淘!我喜欢s.taobao.com去看看



预算方案四:

这也是本垃圾佬比较推崇的,购买二手的电锤,进行翻新,使其功能恢复到准新钻的水平

下文将介绍如何使用大路货的预算,实现一线品牌的效能,并了解电锤的构造及工作的原理,深入了解选购重点。


翻新实战

作为一个标致的垃圾佬,玩咸鱼那就是基本操作。

我爱捡垃圾 一把“祖传”电锤的诞生

我爱捡垃圾 一把“祖传”电锤的诞生

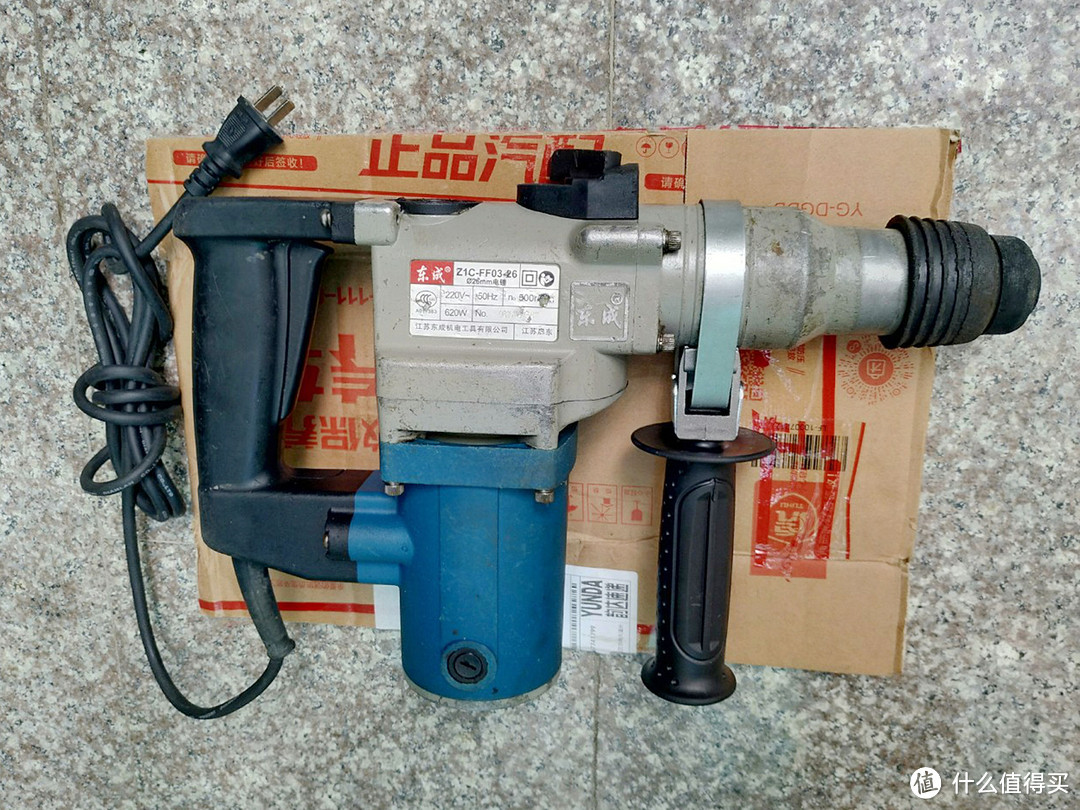

▲东成Z1C-FF03-26,咸鱼110到手,这是到手时候的样子,外观完整度很高,但是使用痕迹还是很重的,不过这不是问题,这个和新的同时打一面墙下来之后我包你完全分不出哪个是哪个。

卖家说电源线换过,不过根据卖家发货前给我的照片,目测前握把也不是原厂的我爱捡垃圾 一把“祖传”电锤的诞生 ,这也不是问题。重点是卖家保证主体内、外各个部件都是原厂。


我爱捡垃圾 一把“祖传”电锤的诞生

▲原来的模式转换开关有点卡涉,所以卖家附送了一个全新的。开关后面的圆形是加油口盖,图上已经换上新的转换开关,后面我翻新完之后发现旧的其实装上也能顺畅使用。


我爱捡垃圾 一把“祖传”电锤的诞生

▲拧下红色箭头所指的5颗及背面相同数量的螺丝之后就可以把电锤拆分为三大部分。

高能预警:下文部分照片可能有点重口,哥这个系列均为tough guy烈饮,娘炮自重我爱捡垃圾 一把“祖传”电锤的诞生


我爱捡垃圾 一把“祖传”电锤的诞生

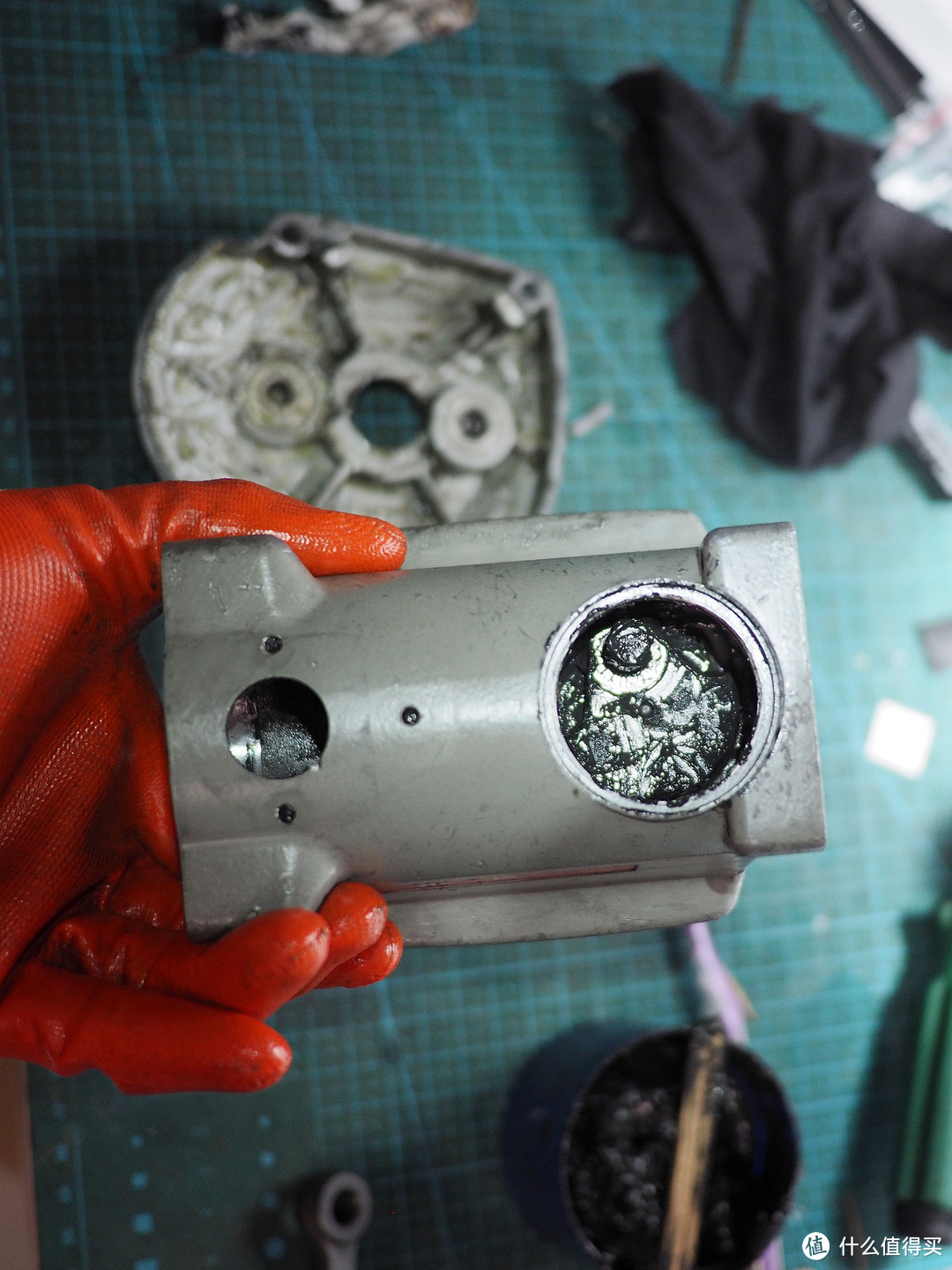

▲用内六角拆下第1部分汽缸及冲击总成后,里面的油泥可以用“色婆来湿”来形容我爱捡垃圾 一把“祖传”电锤的诞生


我爱捡垃圾 一把“祖传”电锤的诞生

▲箭头所指就是活塞啦


我爱捡垃圾 一把“祖传”电锤的诞生

▲用木棒将能清理到的大块的油泥先清理一遍,这些是尘土和润滑脂的馈赠


我爱捡垃圾 一把“祖传”电锤的诞生

▲再分解齿轮箱和电机、控制部分


我爱捡垃圾 一把“祖传”电锤的诞生

▲先把碳刷拆下来,碳刷相当于一个弹性的导体,把电流传导到快速旋转的电机转子中。


我爱捡垃圾 一把“祖传”电锤的诞生

▲如果手比较残,比如我,拆装就把其中一个碳刷的线压断了


我爱捡垃圾 一把“祖传”电锤的诞生

▲用电烙铁重新焊好就可以了,修复很简单


我爱捡垃圾 一把“祖传”电锤的诞生

我爱捡垃圾 一把“祖传”电锤的诞生

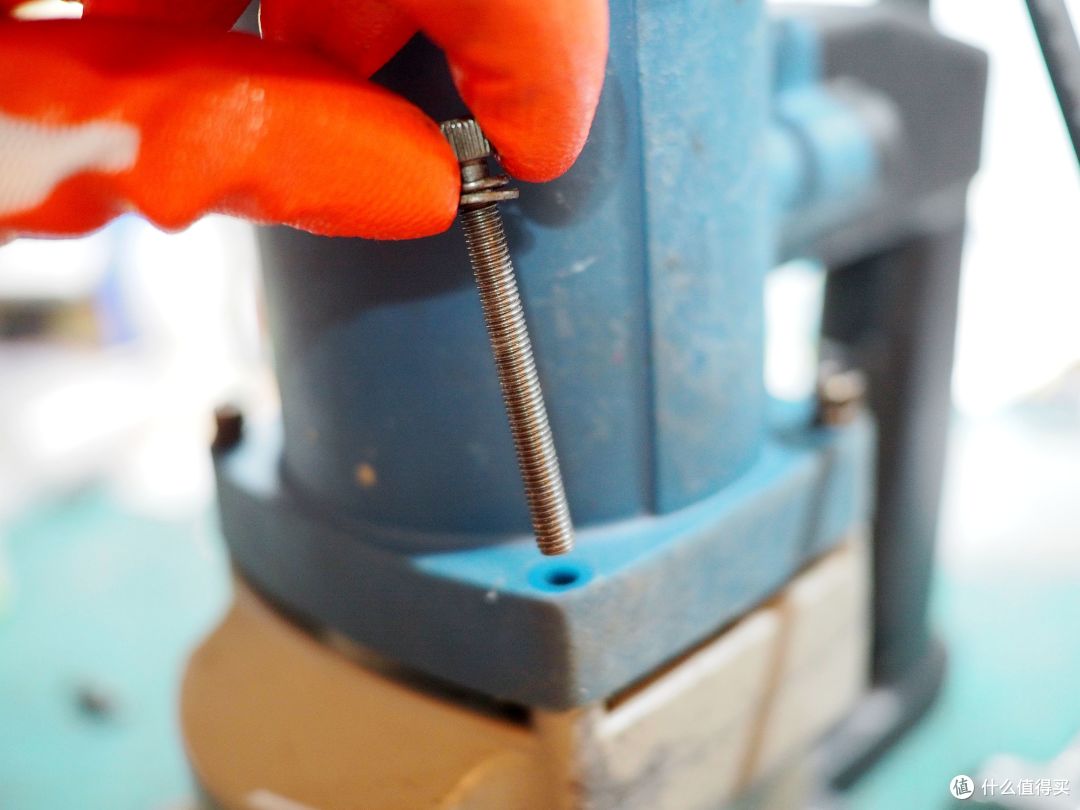

▲用十字螺丝刀和内六角拧下这六颗螺丝


我爱捡垃圾 一把“祖传”电锤的诞生

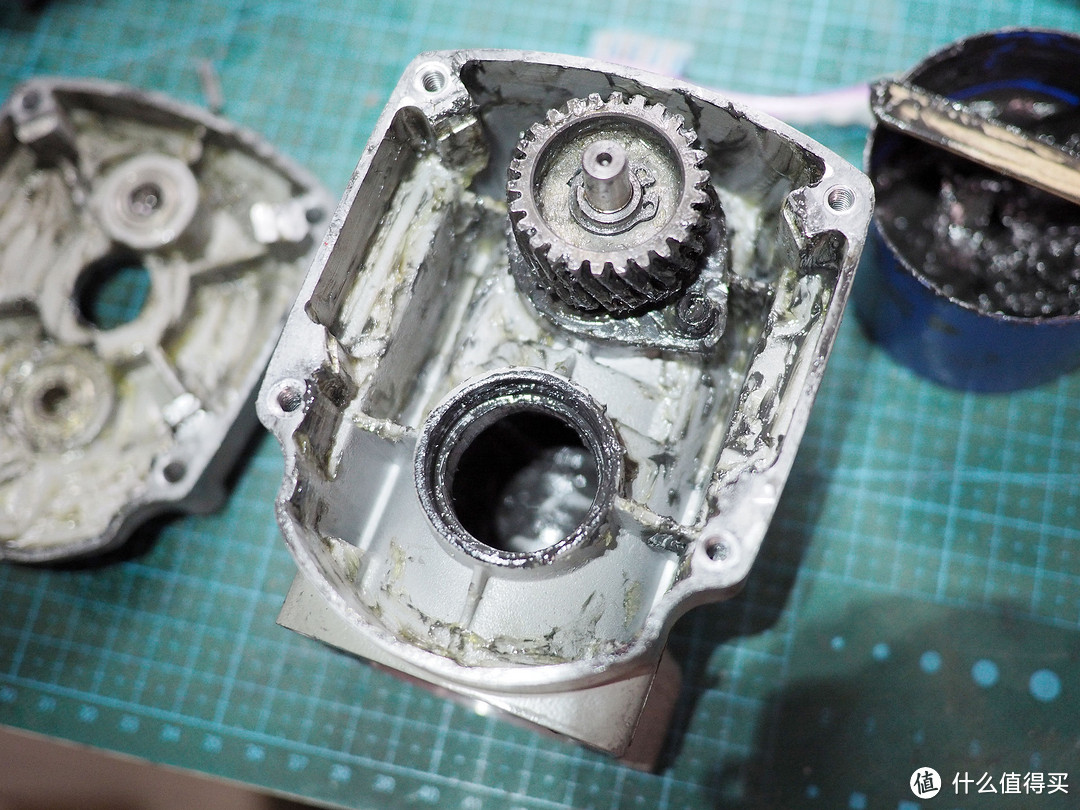

▲下了螺丝后分离第2部分齿轮箱可以直接分解为两半,图片左侧的大齿轮是输出电机的动力带动钻头旋转的,小齿轮是输出冲击力的。里面的润滑脂有部分还保持得不错。

注意,重油泥污染警告!

操作时最好佩戴手套


我爱捡垃圾 一把“祖传”电锤的诞生

▲拆下的第3部分,电机及控制机构


我爱捡垃圾 一把“祖传”电锤的诞生

▲取下黑色的盖板,露出电机定子绕线,这部分的成色还是不错的。


我爱捡垃圾 一把“祖传”电锤的诞生

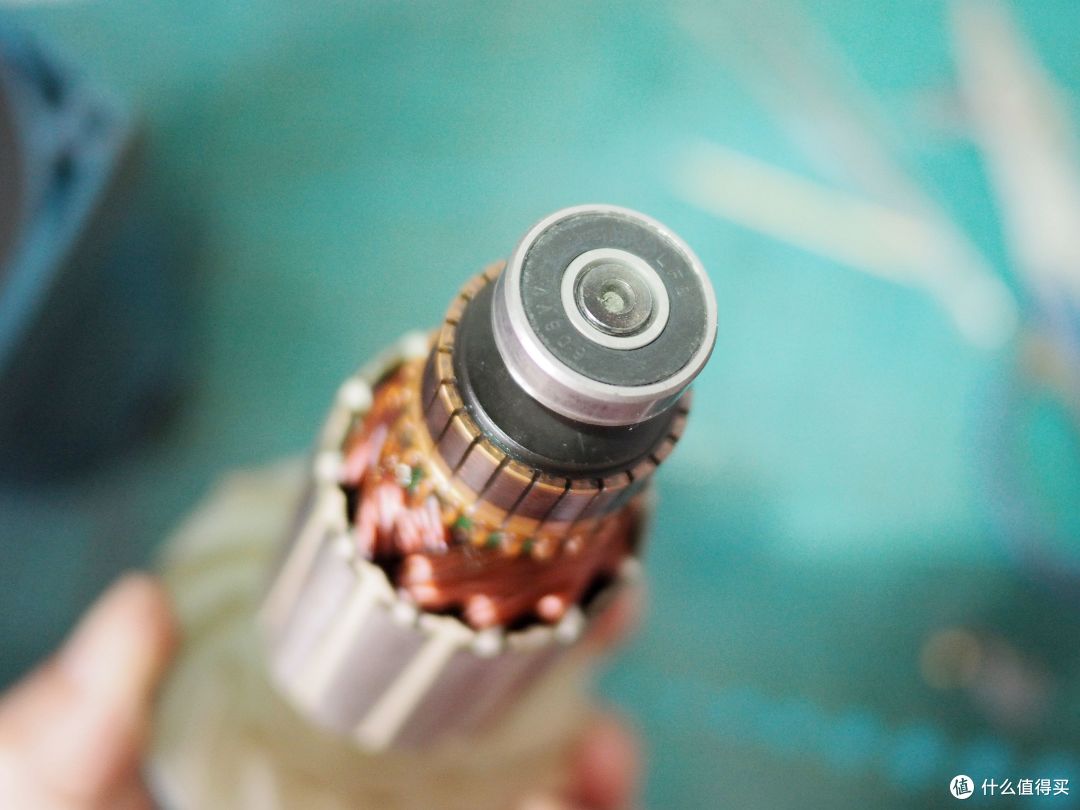

▲电机的转子,上下两端都有金属轴承,品质很不错


我爱捡垃圾 一把“祖传”电锤的诞生

▲下部的轴承,两个轴承转动都非常顺畅,没有一丁点的松动和卡涩。


我爱捡垃圾 一把“祖传”电锤的诞生

▲转子,箭头所指是激光配件编码,东成原厂的部件。有少量的锈迹。


我爱捡垃圾 一把“祖传”电锤的诞生

▲我用牙刷彻底清理绕线粉尘,并在生锈部位喷上了除锈剂


我爱捡垃圾 一把“祖传”电锤的诞生


我爱捡垃圾 一把“祖传”电锤的诞生

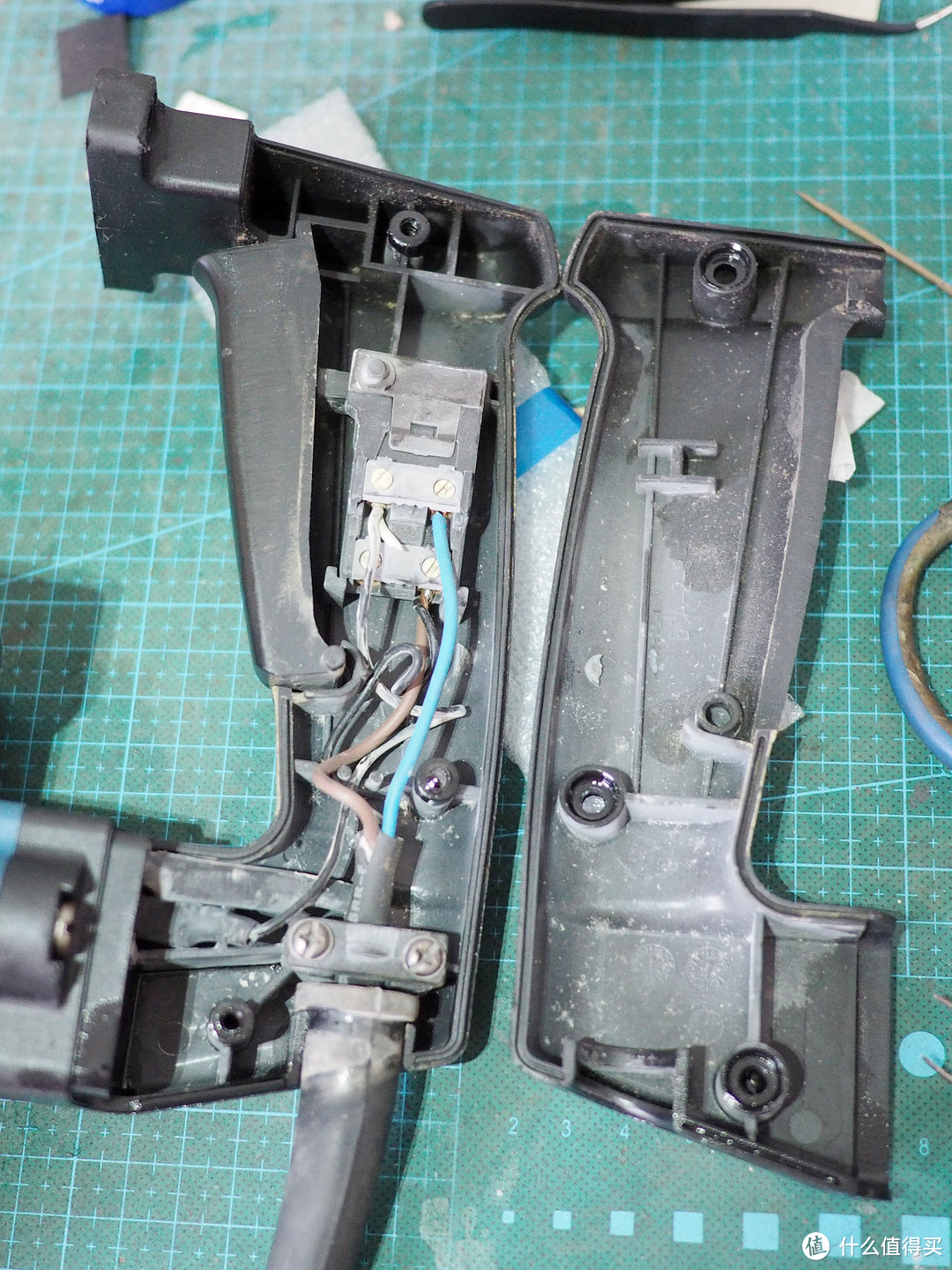

▲用十字螺丝刀拆下箭头所指3颗螺丝,即露出了开关和线束,卖家在更换线束时去掉了电机输入端并联的电容,不过我喜欢,够暴力我爱捡垃圾 一把“祖传”电锤的诞生 ,相当苏维埃。


我爱捡垃圾 一把“祖传”电锤的诞生

▲除了电源线,其它个部件均有东成原厂的零件号,生产日期显示是15年的11月


我爱捡垃圾 一把“祖传”电锤的诞生

▲控制机构全部清理完毕的效果


我爱捡垃圾 一把“祖传”电锤的诞生

▲将蓝色箭头的活塞及连杆拆下并清理干净,红色的是从第一部分汽缸中倒出的冲锤。活塞材料是铝削切,非常轻盈。冲锤和连杆则是钢,做工都非常棒。


我爱捡垃圾 一把“祖传”电锤的诞生

▲连杆就安装在箭头所指的曲轴处


我爱捡垃圾 一把“祖传”电锤的诞生

▲从上部加油口处检查曲轴,使用时加油口加注的润滑脂可以直接润滑曲轴和活塞连杆


我爱捡垃圾 一把“祖传”电锤的诞生

▲拆下大齿轮,先用木棒刮掉大块的油脂,方便下一步精细清洗


我爱捡垃圾 一把“祖传”电锤的诞生

▲用一字螺丝刀拆下图上所指的三个卡环,就可以边清理边拆把第1部分分解为图上的内容。这部分外壳材料是铝削切,内部零件全都是钢的,高强度工作时这个部分会发热,金属材料更利于迅速散热。


我爱捡垃圾 一把“祖传”电锤的诞生

▲这样还没完,汽缸里面还有内容。先用一字螺丝刀把这里的卡环拆下。


我爱捡垃圾 一把“祖传”电锤的诞生

我爱捡垃圾 一把“祖传”电锤的诞生

▲用螺丝刀柄敲下这个大轴承,就可以彻底分解汽缸和前部连接的转套了。


我爱捡垃圾 一把“祖传”电锤的诞生

我爱捡垃圾 一把“祖传”电锤的诞生

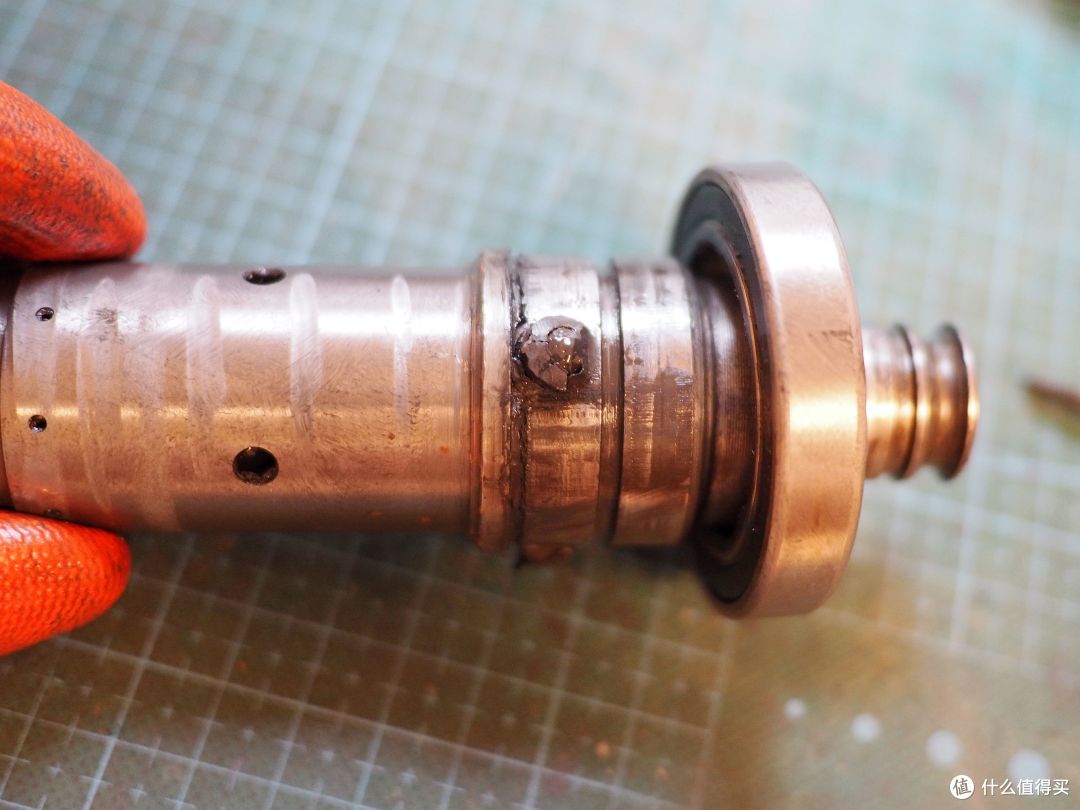

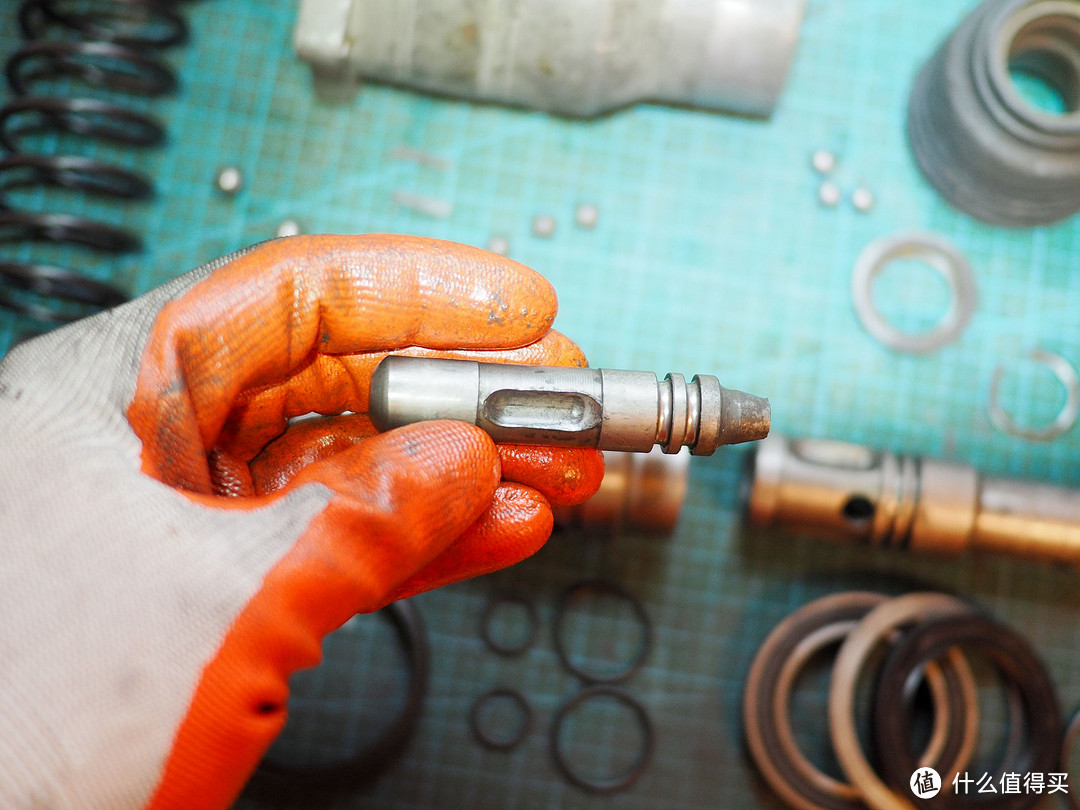

▲转套内的冲击杆:钢珠限位槽和打击头磨损很严重,感觉还是换掉比较舒服


我爱捡垃圾 一把“祖传”电锤的诞生

▲这就是电锤的核心工作原理,通过活塞的高速往复运动产生气压,前后带动冲击杆对钻头尾部不停的进行撞击,产生的高频率冲击力“打击”钻头前的材料,配合钻头的旋转把材料的粉末排出,来达到钻孔的目的。这也是电锤和电钻最大的不同,电钻只能通过高速旋转的钻头螺纹削切来钻孔。因此,电锤这一部分的气密性也非常重要,这些密封圈受润滑缺失磨损、发热、钻头带入的粉尘杂质等影响,在长时间使用后会造成磨损,造成密封不佳,进而影响冲击效率,特别是持续工作时的。


我爱捡垃圾 一把“祖传”电锤的诞生

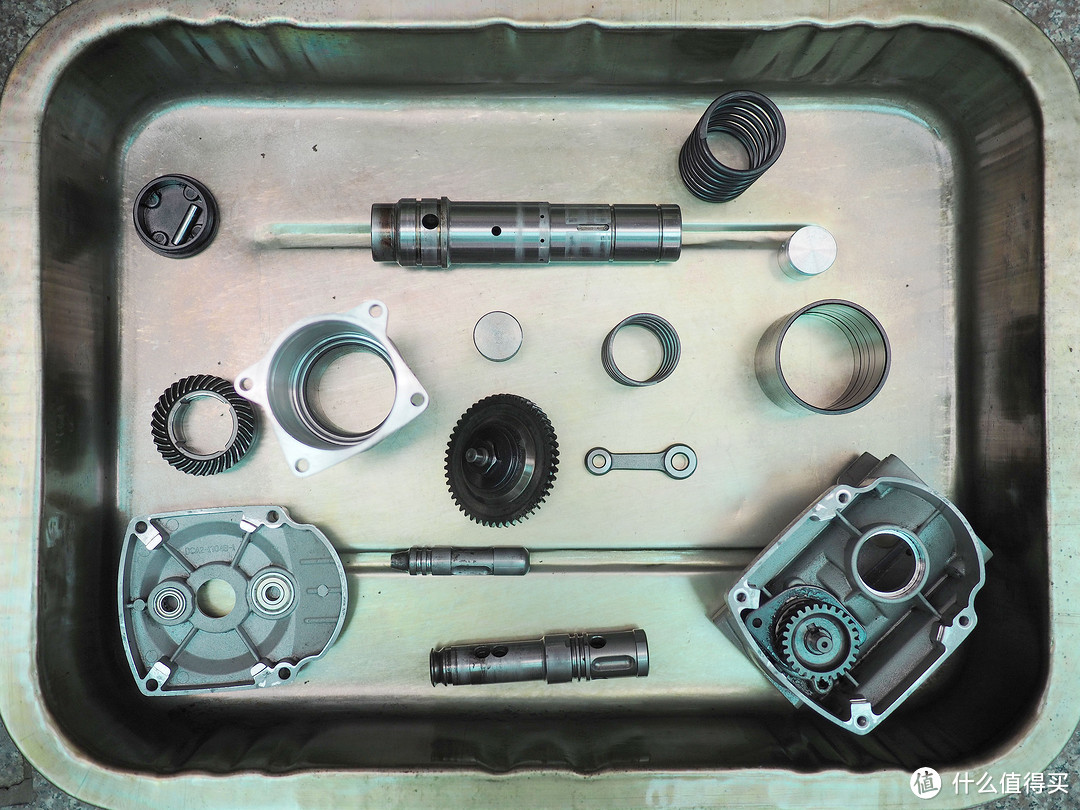

▲第1部分的彻底分解全家福,箭头所指处是冲击杆和转套的两道密封圈,冲击杆的那2个磨损比较严重,清理油泥后重装进行密封圈检查,发现一点阻力都没有,必须要更换。


我爱捡垃圾 一把“祖传”电锤的诞生

▲刮下了很多大块油泥。这哪里是油脂,分明就是一大坨我爱捡垃圾 一把“祖传”电锤的诞生


我爱捡垃圾 一把“祖传”电锤的诞生

▲接下来用牙刷和煤油对内部零件做进一步的精细清洗


我爱捡垃圾 一把“祖传”电锤的诞生

▲不要放过任何一个角落和细节,要花上少少的时间。


我爱捡垃圾 一把“祖传”电锤的诞生

▲清洗完成后,每一个零件都闪闪发光,就像一件件钢铁做成的艺术品。



▲清洗效果视频


我爱捡垃圾 一把“祖传”电锤的诞生

▲等待零件晾干的时间,我从首富家购买了全新的原厂配件:汽缸内除了冲锤以外的所有零件的密封圈、一副备用碳刷、和一个全新的冲击杆。总共花费22元,真它奶奶的贵我爱捡垃圾 一把“祖传”电锤的诞生



淘宝网-淘!我喜欢东成电锤配件s.taobao.com去看看




我爱捡垃圾 一把“祖传”电锤的诞生

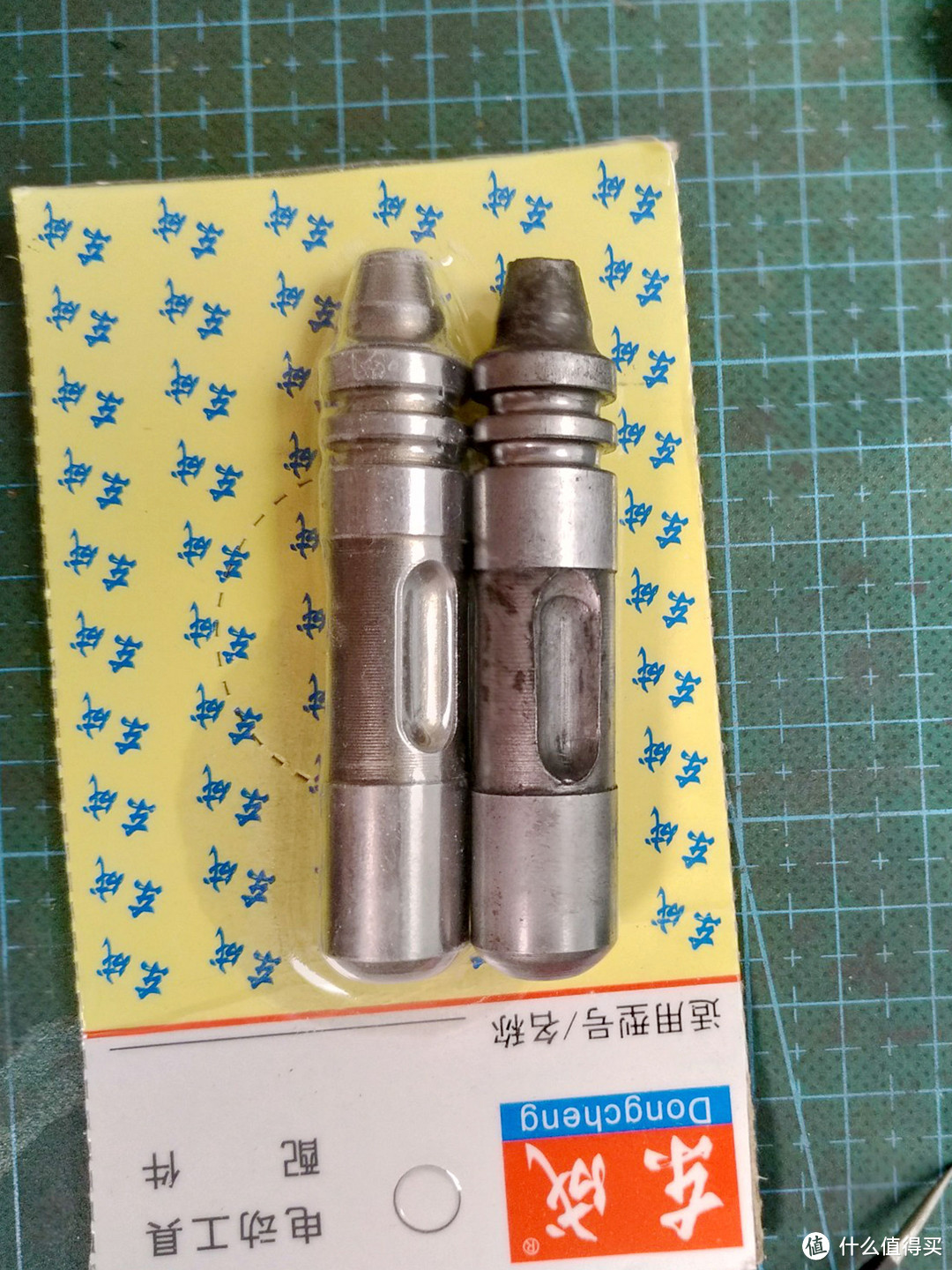

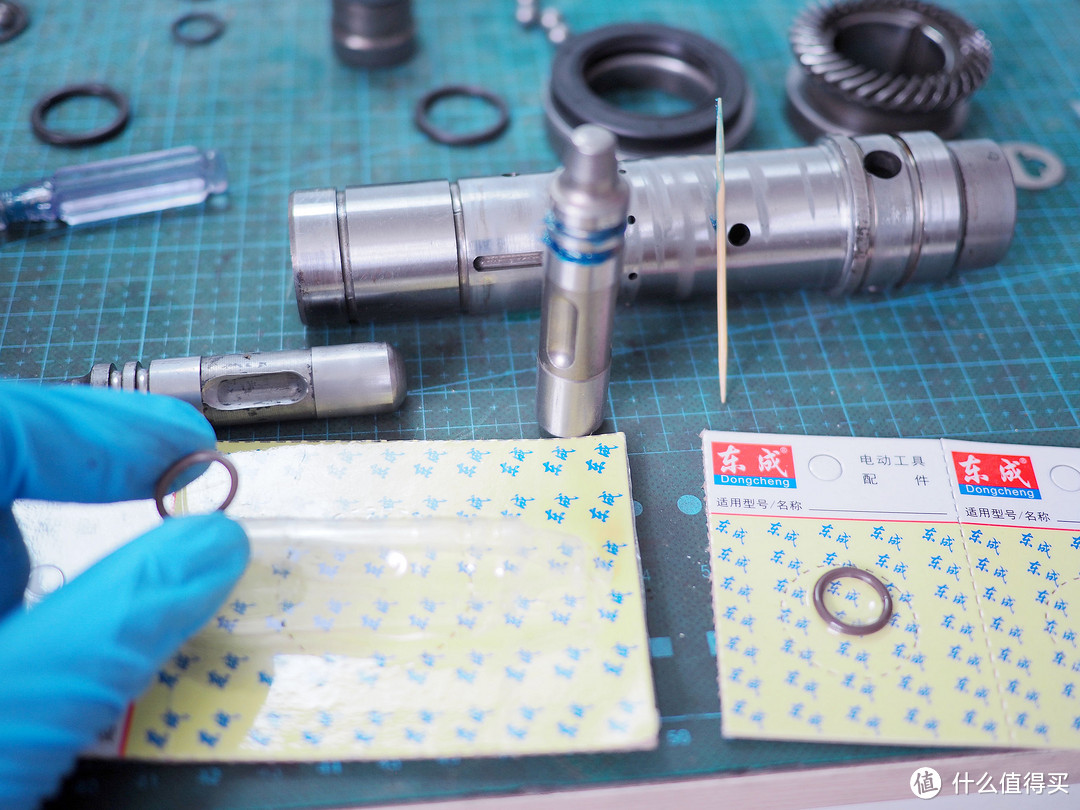

▲这个新的冲击杆(左)和旧的钢珠限位槽位置明显不同,我在卖家店铺中也看到了两种新旧不同的图片。这个新的应该是厂家改良过的,增大了收缩行程。实际使用效果如何,请见后文。


我爱捡垃圾 一把“祖传”电锤的诞生

▲开始重组,密封圈槽内填入润滑脂,再套上密封圈。整个汽缸内壁的部件都薄薄的涂上润滑脂,我使用的是美孚的高温锂基脂,低温粘度比原厂的大,不过在我这里可以无视。有条件的可以上粘度小一点的耐高温油。


我爱捡垃圾 一把“祖传”电锤的诞生

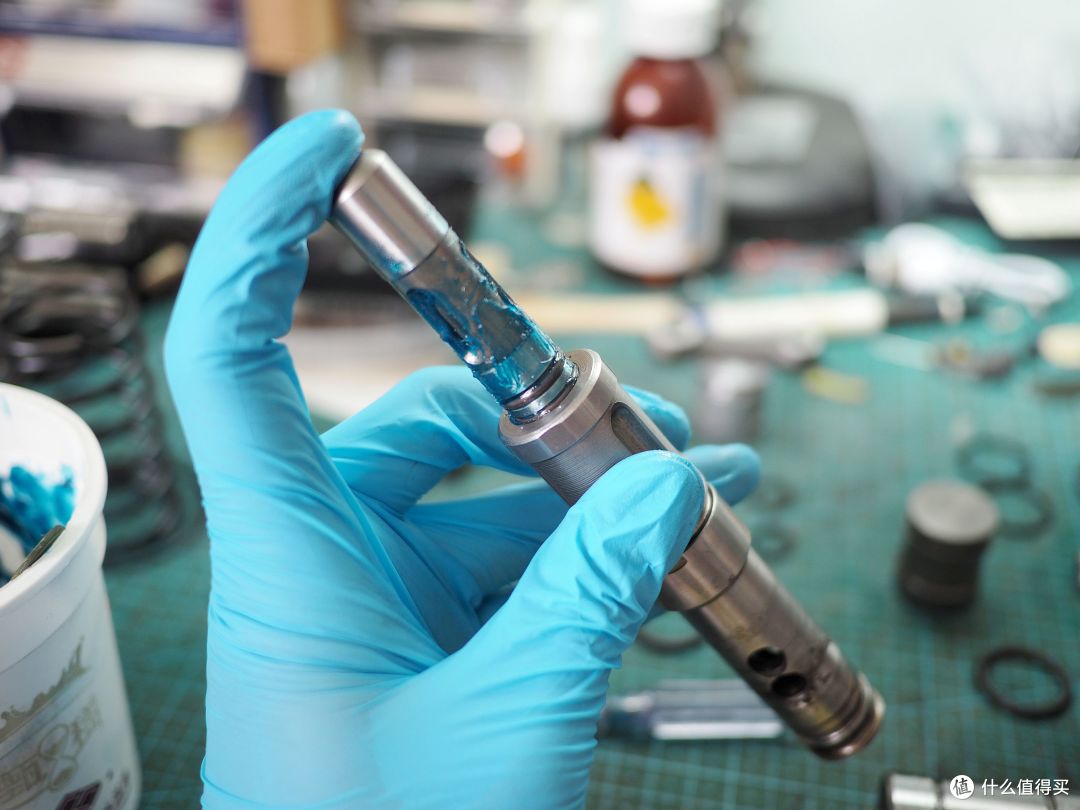

▲冲击杆稍用力压入转套,新的密封圈就是不一样。


我爱捡垃圾 一把“祖传”电锤的诞生

▲装上大轴承,箭头上的这个油封内要完全填满润滑脂,一是润滑这个大轴承,二是防止粉尘异物进入齿轮箱。


我爱捡垃圾 一把“祖传”电锤的诞生

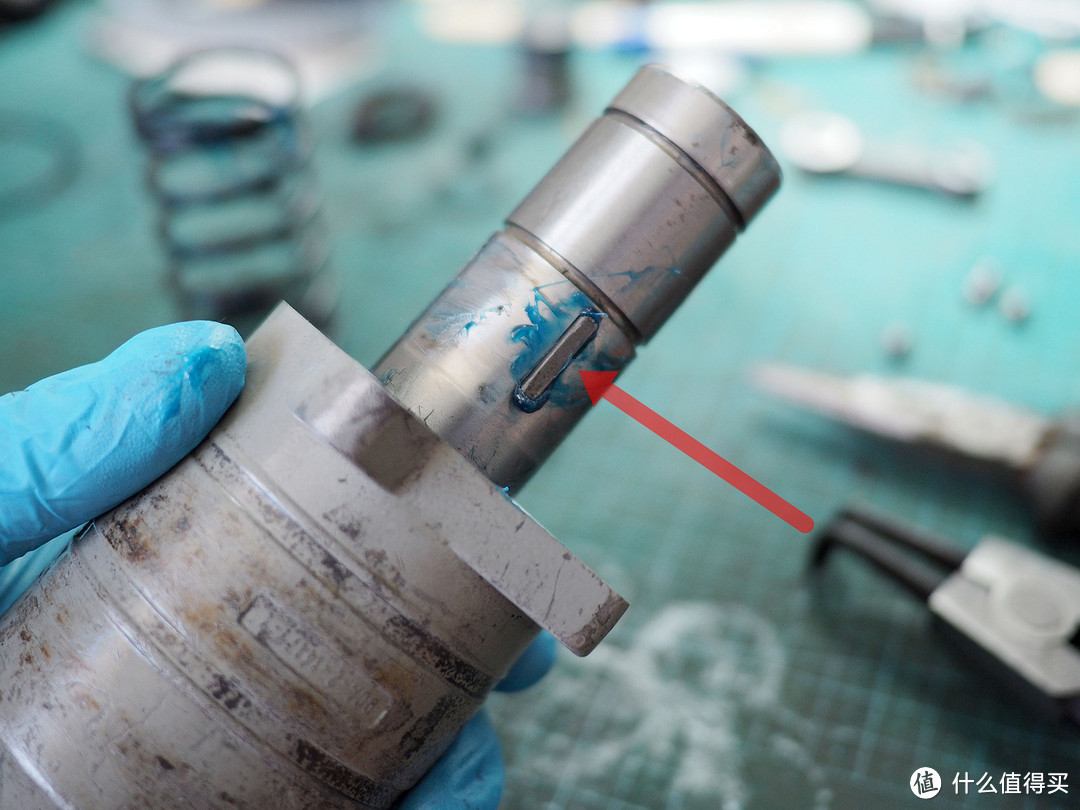

▲这个小卡销要安装到位,否则钻头不会旋转。还有那些用于限位的小钢珠,一定不能遗漏。


我爱捡垃圾 一把“祖传”电锤的诞生

▲最后把冲锤按图上的方向放入汽缸,第1部分重组完成。


我爱捡垃圾 一把“祖传”电锤的诞生

我爱捡垃圾 一把“祖传”电锤的诞生

▲齿轮箱要多上一些润滑脂,尤其是轴承部位


我爱捡垃圾 一把“祖传”电锤的诞生

▲把连杆和活塞安装到曲轴上


我爱捡垃圾 一把“祖传”电锤的诞生

▲然后把3大部分重新组装起来


我爱捡垃圾 一把“祖传”电锤的诞生

▲直接把一大坨润滑脂扔进加油口


我爱捡垃圾 一把“祖传”电锤的诞生

▲最后一步,小心装好碳刷,大功告成


我爱捡垃圾 一把“祖传”电锤的诞生

▲上钻头。不同型号、品牌的电锤钻头接口可能不同,在选购时要注意。这个电锤使用的是常见的4方口接头。



淘宝网-淘!我喜欢s.taobao.com去看看




我爱捡垃圾 一把“祖传”电锤的诞生

▲最终完全体。单从外观上看不出它和刚到手的时候有什么区别,但是内部已经脱胎换骨。液化的油泥和杂质已经被完全清除,代以超越原厂的高品质润滑脂。老化的零部件被全新原厂补品的代替,从理论上机械性能已经接近了准新品,但实际使用效果如何呢?下面来进行简单的使用测试


我爱捡垃圾 一把“祖传”电锤的诞生

▲对象是混凝土板,锤钻模式,只需要轻轻压上去,待转套到位后就能感觉到钻头的冲击,坚硬的混凝土就像豆腐一样,新的冲击杆yes,非常棒!


我爱捡垃圾 一把“祖传”电锤的诞生

▲电镐模式


▲完整的测试视频


使用窍门


钻头安装

十个第一次用电锤的人有八个都会范这个错误,就是钻头安装不到位,电锤照样能打孔,但是速度非常慢和废力,感觉和普通电钻一样,新手很难区别出来

我爱捡垃圾 一把“祖传”电锤的诞生

▲错误示范,钻头看上去虽然很牢固,但是实际上是产生不了冲击力的


我爱捡垃圾 一把“祖传”电锤的诞生

▲正确示范,长期使用过的电锤安装可能会有点卡涩,但是一定要压到底,我的窍门是安装后前后拉一下钻头看是它否有足够的自由行程


我爱捡垃圾 一把“祖传”电锤的诞生

我爱捡垃圾 一把“祖传”电锤的诞生

▲电锤钻头安装到位的话一般有1厘米左右的自由行程


▲完整示范视频


正确的持握

我爱捡垃圾 一把“祖传”电锤的诞生

▲在钻孔时,有一种状况,就是我们对位置判断错误,导致钻头被坚硬异物卡住,比如钢筋,电锤的机身会产生一个反向扭力,如果操作不当甚至会伤到自己,为了避免这种情况,前握把一定要上紧,操作时一定要双手,特别前握把一定要抓紧,千万不要图方便只抓住后握把,我这个600W500转的电锤,卡钻头时,前握把有足够的拉力定住机身,后握把肯定不行,而且还会误操作开关。


润滑脂

我爱捡垃圾 一把“祖传”电锤的诞生

▲买新的电锤附送那一盒润滑脂,那盒润滑脂是用来润滑钻头尾部,方便插入用的,不是用来加到齿轮箱加油口的。要加润滑脂的话,最好购买好点的锂基润滑脂进行添加。


总结

以混凝土墙面打孔为例,电锤相比电钻要省力得多得多、极大的提高操作效率,噪音也小不少,

电锤的缺点就是精度不好,对瓷砖等易碎表面产生连带破坏效果,无法在木材,金属表面使用,这些材质必须使用电钻

咸鱼电锤110,淘宝材料20,总花费130,一般按照最多打一、两面家里的墙的强度来使用,只要后期注意添加油脂和维护,基本上“祖传”是完全没有问题的

房屋DIY指南——电锤篇全部介绍完毕,这些状态完美的工具将会在本系列后面的篇幅中大放光彩,谢谢观赏。
