4段式结构 华为智选正泰Wi-Fi 22.5W排插拆解

创作立场声明：只拆解，不测试

我是寒武科技的三叶虫，30年专业拆解。

日前，华为智选与正泰合作的Wi-Fi快速充电排插开售，该排插支持HiLink协议，可以接入华为智慧生活APP，支持定时开关、过载预警保护、电量统计等功能，最大的卖点是支持华为22.5W（FCP、PD为18W）快速充电协议。该排插与竞品相比定价较高，先拆为快，看看它是否值得。

外包装印刷有HUAWEI HiLink协议：

背面是各功能卖点：

支持5V 2A与快充最高10V 2.25A，USB输出功率要注意是两组独立的参数，这是否意味着支持32.5W最大功率吗？

一共3组两孔，3组五孔220V插头。2个白色的普通USB充电口与1个紫色的USB快速充电口：

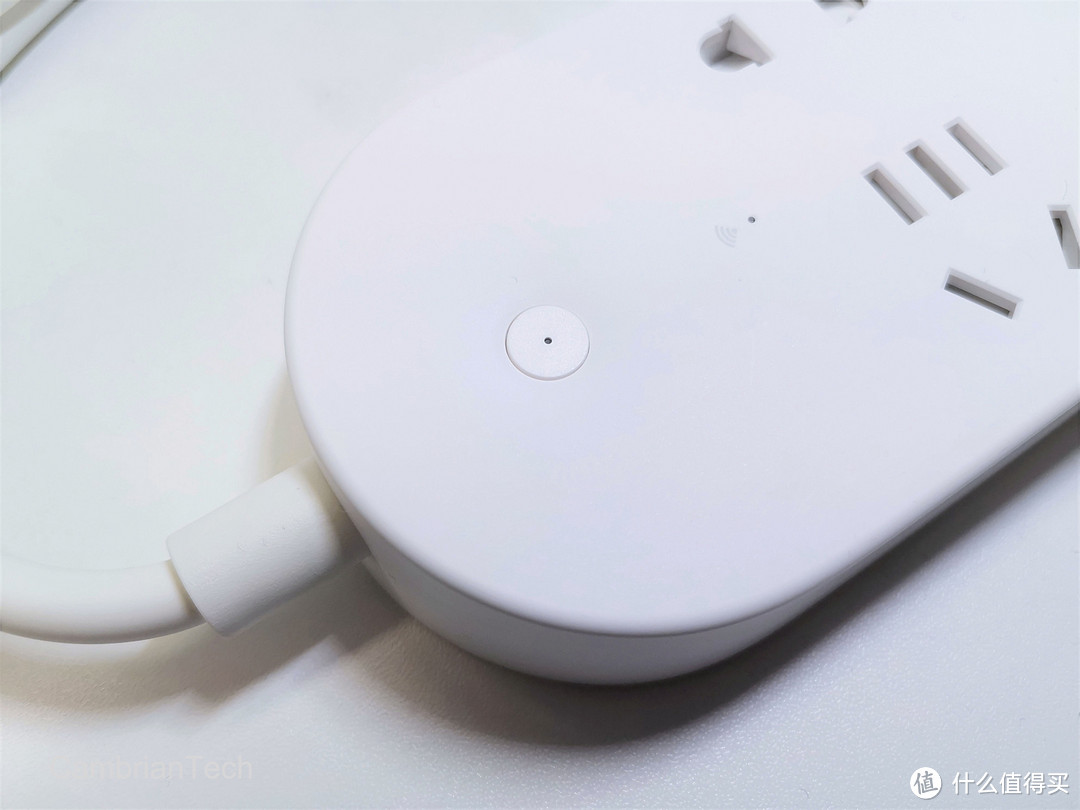

电源按键非常小，电源指示灯在按钮的中心，旁边还有一个Wi-Fi指示灯：

插头非常迷你，家装常见的86面板，3孔与2孔之间容易产生干扰，这设计的好处是不会干扰到86面板的2孔插座：

排插背面4个软件脚：

三角螺丝，需要专用的螺丝刀：

背板8个卡口，材质非常紧固，无损拆解几乎不可能。

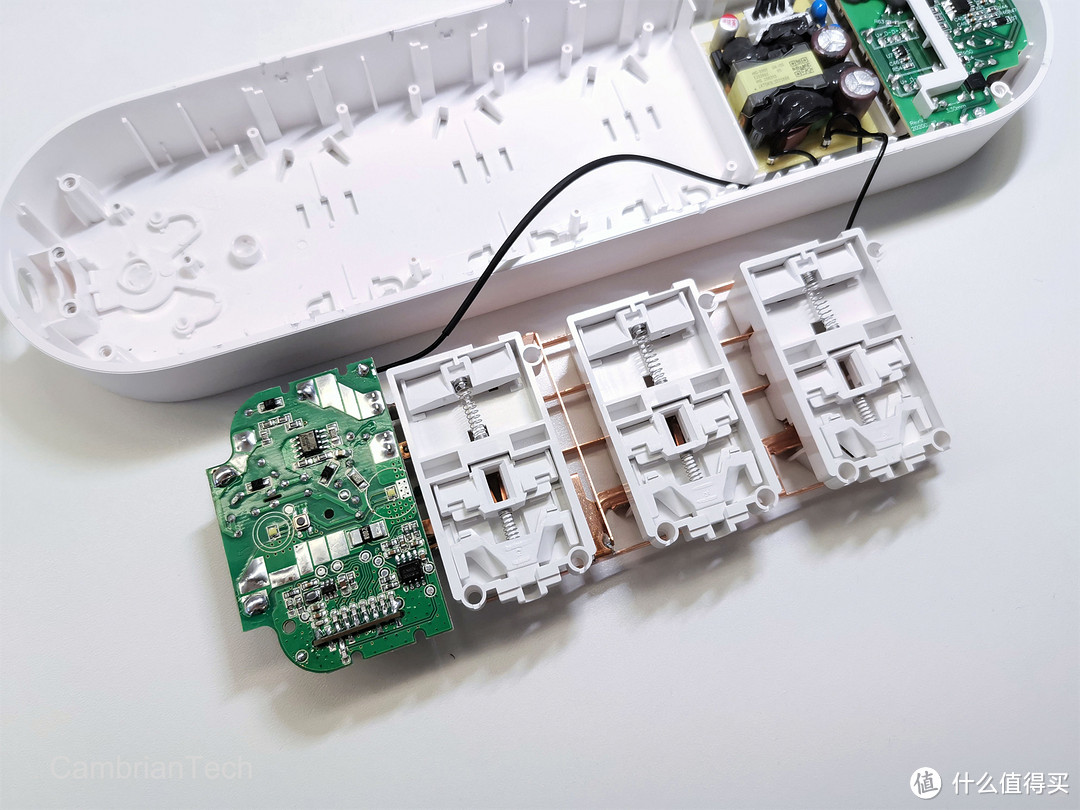

拆开后鸟瞰图，四段结构，最上面为Wi-Fi总控，第二段为220V插座模组，第三段为快充模块，第四段为普通充电和USB接口模块：

220V插座模组并非一次成型的一体铜结构，每铜条之间用焊锡连接，与总控板之间也是采用焊锡结构，没有采用导线：

铜条厚度0.5mm，没有更精细的测量工具：

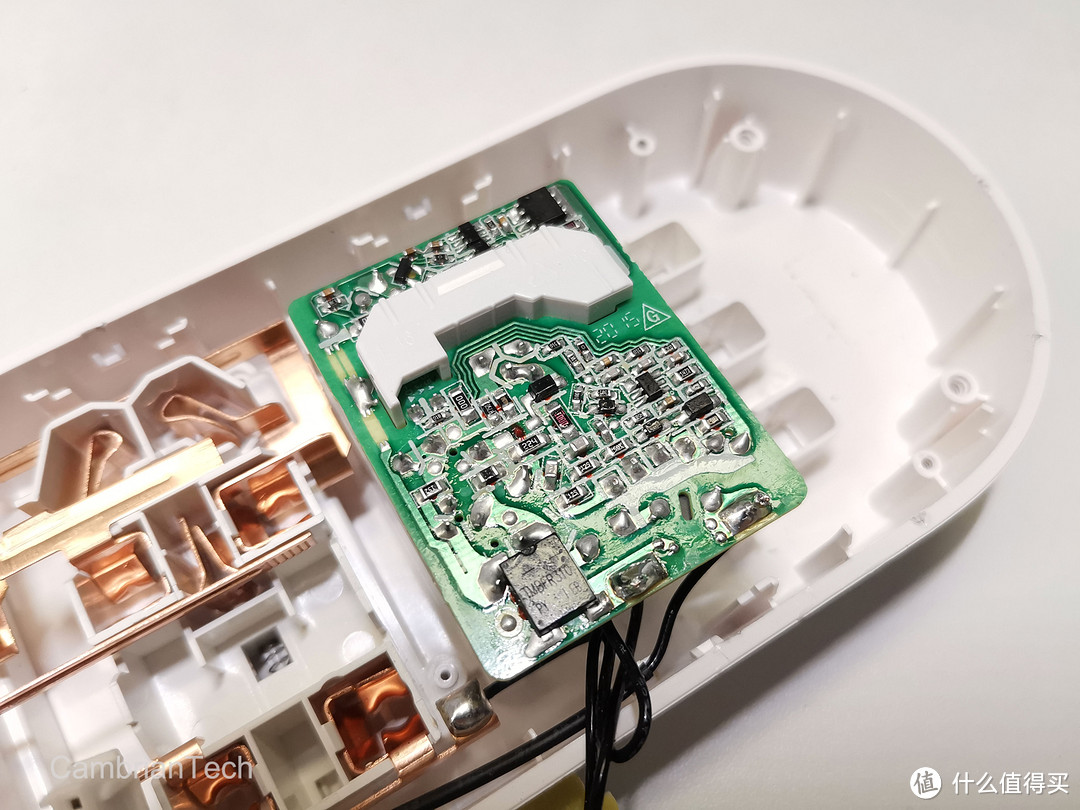

总控模组背面与安全门结构：

安全门采用左右偏心结构，防止单孔插入，注意弹簧两边凸起来的塑料点：

总控继电器为宏发HF3FF，控制电压为12V，旁边是扼流线圈，防止浪涌影响总控电路：

X电容，安规，0.1uf：

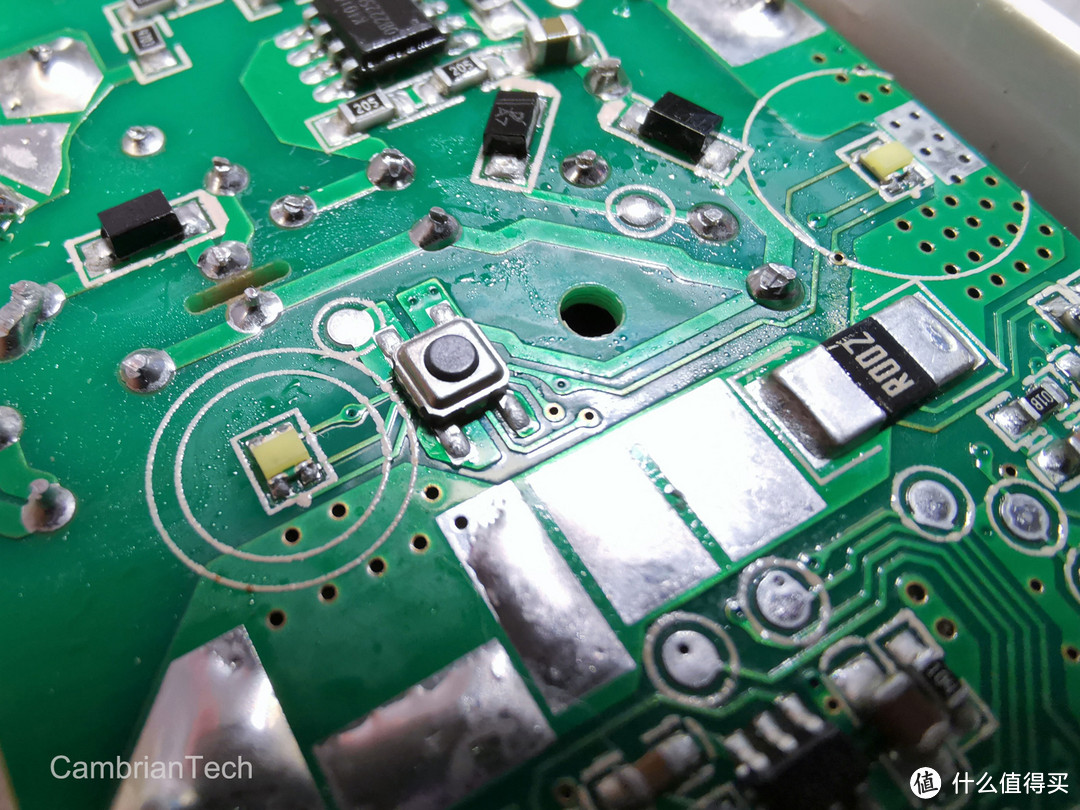

微动与LED指示灯，如何做到按钮与LED同心？请看下一张图。注意旁边的R002电阻，串联整个220V系统，用于检测电流计算功率，同时也能够触发过流保护：

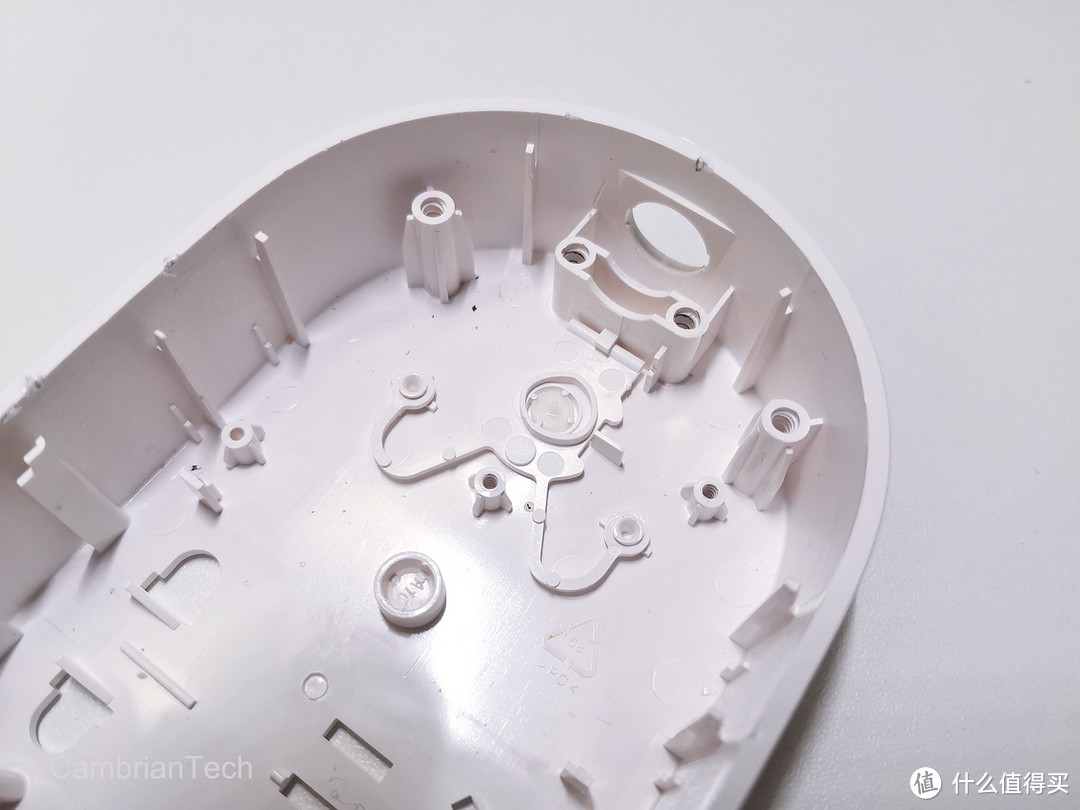

LED采用透明塑料片遮盖，减弱光线。正面的电源按钮是电源指示灯处。当按下时，下面山羊（牛？）角形状的塑料件会带动微动往下按：

继电器的独立供电芯片，走线挺魔性:

来自四川爱联科技的单功能IOT WiFi模组WF-R710-RTA1 SoC，基于瑞昱RTL8710B芯片解决方案，内置ARM-CortexM3 MCU，WLAN MAC，支持1T1R的WLAN基带和RF。爱联官网上可以查阅详细信息：

WiFi 模组下面是独立供电模块，以及一个看不清丝印的芯片，根据两根导线电路走线与R002连接，所以我猜测是高精度运放，用于对R002的取样放大，然后反馈给IOT WiFi模组的A/D用于计算功率。或者，这个芯片本身就是个高精度A/D，对R002直接采样。我倾向于前者，R002与芯片链接端有两个负反馈电阻，而且芯片3个脚接地，这是常见的将双运放一组空置的接法。因为拆解不上电，所以就不进一步分析了：

IOT WiFi模组的接口与总控板的编号：

快速充电模块的正面与普通充电模组的背面，两者设计了高低压隔离，而且不仅仅是PCB板画界隔离，还加上了塑料板：

为什么参数标两组USB输出参数？因为快充和普通USB充电模模块是完全独立的，快充是一个独立的模块。简单来说，快充和普通USB充电互不干扰，给一个设备快充的同时，给其他普通设备充电，快充不会降速。USB输出的总功率是32.5W。两个充电模块的正面，普通充电模块的变压器比较小：

两个模块都设计了自恢复保险丝和热敏电阻保护。自恢复保险丝很好理解，这里简单解释一下热敏电阻的保护作用。

热敏电阻有两种，一种负温度系数，温度升高，阻值降低。另外一种正温度系数，温度升高阻值也升高。用于这里的是正温度系数热敏电阻。当电路正常工作时，热敏电阻阻值很小，串联在电路中不会阻碍电流通过。当排插开关电源或者大功率电器在附近工作时，电流会突然增大，热敏电阻会急剧发热，导致阻值瞬间增加，此时电流随之减少，从而保护了电路和连接在上面的数码产品。

快充模块的反面，高低压塑料板隔离：

快速充电输出电容为固态470uf 7.5v：

普通模组为电解电容，阻值被遮挡：

普通充电模组的背面，走线依然很魔性：

总结：

我们只做了拆解，没上电测试。

从拆解的角度，这款华为智选正泰Wi-Fi快速22.5W充电排插，做工规矩、用料扎实、保护措施充分与非常迷你的插头都是加分项，但非一体成型铜条、略显魔性的走线设计是扣分项。139元的售价，除非是华为重度用户，否则性价比不高。
