公版的诱惑——技嘉GTX 1070 FOUNDERS EDITION众测报告
这次很开心得到张大妈的GTX 1070众测机会。老妖我虐卡无数,近期也玩了很多GTX 1080和GTX 1070,唯独GTX 1070 FOUNDERS EDITION就是没玩过,看来是注定要我参加这次的众测了。
★开箱篇★

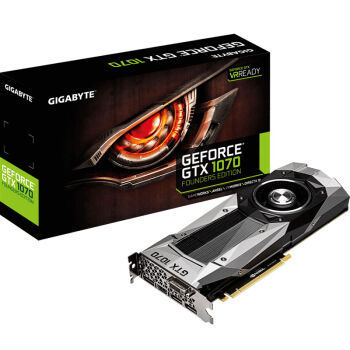

废话不说,先来开箱。这次的帕斯卡公版显卡命名有了改变,不叫老土的“公版”卡了,都改名叫做FOUNDERS EDITION。以后只要看到帕斯卡的FOUNDERS EDITION,就知道这是公版卡的意思,不同品牌只是包装盒外观不一样而已。这片技嘉GTX 1070 FOUNDERS EDITION依旧采用黑绿色的包装盒配色,包装盒正面的眼睛由9系显卡的蓝色换成了10系显卡的红色。包装盒右上角和其他10系显卡一样都有“VR READY”字样,提醒用户这一代的显卡是专门针对VR优化过的。
GTX 1070与NVIDIA的当家老大GTX 1080一样都是采用基于16nm新制程的帕斯卡GP104核心,GTX 1080的核心型号为GP104-400,GTX 1070的核心型号为GP104-200,GTX 1070由GTX 1080屏蔽掉1/4的CUDA而来,所以各个参数比GTX 1080略低。GTX 1080拥有2560个流处理器、160里纹理单元、64个ROPs,显存类型为GDDR5X,而GTX 1070的规格则缩减为1920个流处理器、120里纹理单元、64个ROPs,显存类型则改为普通的GDDR5。GDDR5显存是四倍速率,目前的GDDR5显存颗粒默认的最高频率为2000MHz×4=8000MHz,通过超频有部分可以达到9000MHz,但是已经很难继续通过提升频率来提高带宽。而GDDR5X显存则通过利用提高预取数据位宽(从8位提升到了16位)的方法来提升带宽,所以GDDR5X显存可以达到八倍速率,例如基频1250MHz,就可以轻松的达到1250MHz×8=10000MHz的等效频率,所以能够非常轻松提升的显存带宽。
从外观来看,技嘉GTX 1070 FOUNDERS EDITION除了散热器上的“GTX 1070”字样之外,与GTX 1080 FOUNDERS EDITION并没有明显的区别。整卡长度28cm,厚度控制在两个PCI插槽以内。公版GTX 1070的散热器采用了公版标志性的涡轮风扇,显卡背面是分段式的金属背板,既可以防止显卡变形,还有利于散热。在视频输出接口方面,技嘉GTX 1070 FOUNDERS EDITION提供了一个HDMI、一个双链DVI-D和三个DisplayPort接口。注意,这里的DVI接口是DVI-D,也就是纯数字输出。从这代的帕斯卡显卡开始NVIDIA已经完全舍弃了模拟信号输出,所以这个DVI-D是无法通过使用DVI-VGA的转换插头来连接VGA显示器的。公版GTX 1070的频率比较保守,核心默认频率1506MHz,Boost频率为1683MHz,实际运行中的最高Boost频率可以达到1873MHz左右,显存频率8008MHz。
(涡轮风扇)
(视频输出接口)
(单8pin供电接口)
★拆解篇★
这片技嘉FOUNDERS EDITION的散热器与GTX 1080 FOUNDERS EDITION是完全一样了,除了上面的“GTX 1070”字样之外。很多玩家把这个NVIDIA的公版散热器称为“泰坦皮”。虽然之前我已经有拆解GTX 1080的经验,但这次拆下GTX 1070的“泰坦皮”还是颇费一番周折。尤其是拆下背面的两段式背板之后,看到固定散热器的除了常规的四个大螺丝之外,还有十四个只能用扳手来拧开的小螺丝。拧到手软之后终于拆开散热器看到GTX 1070显卡的真身。
(需要用小扳手才能拧下来的小螺丝)
因为都是首发的公版显卡,这片GTX 1070的 PCB与GTX 1080 FOUNDERS EDITION的PCB几乎一样。擦掉硅脂可以看到GPU型号为GP104-200-A1。显存方面则采用三星20 nm制程的GDDR5显存颗粒,编号为K4G80325FB-HC25,默认频率为8000MHz,单颗容量1GB,一共8颗组成8GB的总显存容量。GTX 1070的显存容量、显存位宽都和GTX 1080是一样的,但是因为显存的等效运行频率低于GTX 1080的GDDR5X显存,所以GTX 1070的显存带宽要略低于GTX 1080。在供电方面,采用3+1+1相供电设计,其中3相为GPU核心供电,1相为显存供电,还有1相叫做平衡供电,比公版GTX 1080少了一相GPU核心供电,应付TDP只有150W的GTX 1070还是够用的。供电接口则与公版GTX 1080一样都是采用单8pin外接供电。
下面来看看GTX 1070 FOUNDERS EDITION与GTX 1080 FOUNDERS EDITION的PCB对比:
(GP104-200的GPU核心)
(三星HC25显存颗粒)
(3+1+1相供电)
“泰坦皮”散热器采用均热板吸热底座,利用一个涡轮风扇加一个导风罩把热风排出机箱。虽然有些玩家不喜欢“泰坦皮”的这个涡轮风扇设计,但是这个方案其实是最经济和适用范围最广的。这个散热器有自己独立的风道,所以对机箱风道的要求很低,在单卡上可能不如一些三风扇的开放式散热器,但是在组建多卡互联时,尤其是几片显卡密密麻麻挨在一起时,其散热优势才体现出来。
整体来说,这片技嘉GTX 1070在做工、用料方面都是和公版GTX 1080看齐的,虽然称不上豪华,但再次体现了NVIDIA公版显卡实用第一的特点。
★性能测试篇★
接下来就来实际测试一下这个显卡的性能了,测试理论测试方面选用老牌的3DMARK11和新版的3DMARK。新版3DMARK中新增加了专门针对DX12的TimeSpy测试和专门针对VR虚拟现实的VRMARK测试。TimeSpy测试与之前的FireStrike测试一样有两个显卡测试环节,不过把物理测试环节和综合测试环节省掉,改为了CPU测试环节,测试结束后会有总分结果。而VRMARK部分只有在连接VR显示器或者VR头显之后才能正常运行,而且目前只提供预览而没有具体的分数。针对VRMARK测试部分,我在后台运行Fraps测试软件并记录下平均帧数以做性能对比。游戏测试部分则选用了原生支持DX12的《古墓丽影10》和《奇点灰烬》,以及《全境封锁》和《孤岛危机3》来全面评价GTX 1070显卡的性能。
一、默认频率下性能测试
从上面的测试中可以看出,公版GTX 1070的默认频率虽然比公版GTX 1080低了100MHz,但是在实际运行时,最高Boost频率与公版GTX 1080一样均为1873MHz。因此,虽然GTX 1070在GTX 1080的基础上缩减了640个流处理器和40个纹理单元,但是依然可以达到GTX 1080默认频率下大约82%的性能。默认频率下的最高满载温度控制在77℃以内,涡轮风扇的转速控制在2000RPM以内,噪音很小。
二、刷高频版BIOS超频至1569/1759/8008 MHz
因为公版GTX 1070的频率比较保守,所以我自己修改了一个非公版的高频版BIOS匹配给这片技嘉公版GTX 1070使用。只需简单刷新BIOS就可以把显卡超频至1569/1759/8008 MHz。这个频率对GTX 1070来说绝对是在安全范围以内的,从下面的实测数据中可以看到刷新BIOS后这片技嘉GTX 1070已经达到公版GTX 1080大约87%的性能水准,比默认频率下的公版GTX 1070大约有5%的性能提升,而且满载功耗和GPU温度基本不变,想免费提升公版GTX 1070显卡性能的朋友可以考虑使用这个BIOS。
★超频篇★
前面介绍的刷新高频版BIOS提升显卡频率的方法在我看来并不算超频,1949MHz的GPU核心运行频率对GTX 1070来说还是太保守了。根据我玩GTX 1070的经验,在默认电压、风冷散热下的GPU核心频率一般都是可以达到2.1GHz的。于是我使用了超频软件对显卡的各个频率进行手动调节,BIOS还是选用了我自己修改的高频版BIOS,功率上限已经由150W提升到225W。因为帕斯卡的Boost已经升级到了3.0版本,Boost的运行机制与之前已经有了很大的不同。在帕斯卡上,使用软件提升GPU的核心频率之后,显卡的实际最高Boost频率并不等于原先的最高Boost频率加上所提升的频率。例如在给这片GTX 1070显卡的GPU核心提升150MHz的频率之后,我发现最高Boost频率并不能达到理论上的1949+150=2099MHz,而仅为1999MHz。这个与Boost 3.0的新机制有关。超频软件我选用索泰的FireStorm,这个是目前调节帕斯卡运行频率较为好用的软件之一。在我手动给GPU核心提升247MHz之后,GPU核心的频率终于达到了2088MHz,接着把显存超频到2304×4=9216MHz。这个频率是这片显卡可以稳定运行的频率。这片显卡的最高超频频率可以达到2126/9400MHz,我把频率降为2088/9200MHz准备长期稳定使用。
测试成绩汇总:
测试总结:
从理论性能测试和实际游戏的表现对比中,我们可以看到新一代的帕斯卡架构确实很厉害,依靠全新架构的优势,即使在流处理器、纹理单元、ROPs数量上GTX 1070都明显少于GTX 980Ti,但同样都是公版频率下的GTX 1070在性能上比公版980Ti还要高出不少,其中DX11下的性能表现大约高出5%,而DX12下更是领先公版GTX 980Ti达到17%左右,另外就是4K分辨率下领先GTX 980Ti的幅度要明显大于在1080P分辨率下领先的幅度。而VRMARK测试中领先公版GTX 980Ti的幅度甚至达到了44%。从中可以看出,帕斯卡对比上一代麦克斯韦,最大的进步除了DX11下的性能提升之外,最为明显的是在DX12、4K分辨率、VR等三个方面的改进,帕斯卡更适合未来游戏的趋势。
在与NVIDIA自家老大GTX 1080的对比中,GTX 1070的整体表现可以达到老大85%的性能水平,而价格只有老大的60%左右,性价比上完爆老大GTX 1080。不过即使GTX 1070超频到2088/9200MHz的极高频率之后,依然只能接近公版GTX 1080的性能,而无法超越GTX 1080。可见在帕斯卡架构上,流处理器、纹理单元这些指标对性能的影响远远大于GPU核心频率对性能的影响。
在功率方面,这一代的帕斯卡确实很惊人,即使旗舰级的GTX 1080在满载时整机功率也才226W,GTX 1070的满载整机功率比GTX 1080低了38W,算上电源转换率的话,两者的差距也是在30W左右。而上一代麦克斯韦核心的GTX 980Ti的TDP已经达到了250W,而且性能还不如GTX 1070,所以帕斯卡的性耗比也明显高于麦克斯韦。在噪音方面,“泰坦皮”散热器虽然不支持低负载下风扇停转,但是在显卡低负载时风扇的转速也才1500RPM左右,放置在机箱内也基本感觉不到风扇的噪音,不过在满负载时涡轮风扇的转速会超过2100RPM,此时在机箱外测得的噪音为68dB,人耳可以感到一些声响,不过也在可接受的范围内。
众测总结
一、技嘉GTX 1070 FOUNDERS EDITION的优缺点:
1、优点:①性能强,性价比、性耗比都非常高。NVIDIA的帕斯卡新架构果然很厉害,比起麦克斯韦,无论是性能、性价比还是性耗比都提升了一个档次。GTX 1070的默认频率虽然比GTX 1080要低了100MHz,但是实际运行中的最高Boost频率与GTX 1080一样均为1873MHz。因此,即使GTX 1070在GTX 1080的基础上缩减了部分的流处理器和纹理单元,但是得益于优秀的架构和高频,GTX 1070在全默认的情况下可以达到GTX 1080默认频率下大约82%的性能,而价格仅为GTX 1080的60%左右。可以说,GTX 1070是目前性价比最高的显卡,没有之一。②超频潜力大。虽然GTX 1070实际运行中的默认最高Boost频率已经达到了1873MHz,但是还远没达到顶点,目前很多市售的GTX 1070的默认最高Boost频率都超过了1950MHz。动手能力较强一些的用户,自己手动给公版GTX 1070刷新高频版的BIOS之后,可以达到公版GTX 1080大约87%的性能水准。而在实际测试中,这片技嘉GTX 1070 FOUNDERS EDITION的稳定最高Boost频率可以达到2088MHz,显存频率可以达到9200MHz,此时性能可以达到公版GTX 1080的95%左右。③涡轮风扇对机箱风道要求低,可以直接把热量带出机箱外。“泰坦皮”散热器虽然在单卡上的效能不高,但是针对多卡互联,尤其是密密麻麻挨在一起的情况下,涡轮风扇的效能却是最高的。④⑤
2、不足:虽然这片显卡给我的印象很不错,但是“泰坦皮”散热器的效能不如一些采用三风扇的开放式散热器却是不争的事实,默认频率下这片GTX 1070 FOUNDERS EDITION满载时的GPU核心温度最高达到了77℃,高于其他一些非公版的GTX 1070有10℃左右。另外一点就是供电略差,3+1+1相供电对于TDP只有150W的显卡来说是够用的,但也仅仅是够用,如果要通过修改BIOS提高功率限制和加压超频的话,3+1+1相供电就捉襟见肘了。所以这个显卡适合不玩超频的初级用户和那些会刷高频版BIOS轻轻提升一下频率的进阶一点的用户。如果想在GTX 1070上畅爽超频的用户,还是应该考虑各款超公版的GTX 1070。
二、选购建议
虽然GTX 1070的性能可以达到公版GTX 1080的82-87%,但是即使超频到2088/9200MHz的极高频率下依然无法超越公版GTX 1080(更别说GTX 1080本身也具有极好的超频潜力),所以对于只追求性能不在乎价格的用户来说,GTX 1080依然是首选。而GTX 1070更适合那些希望获得高端性能体验,又比较在意性价比的理性消费用户。可能很多人会说现在GTX 1060的性价比也很高,在GTX 1070大约三分之二价格的情况下,可以达到GTX 1070大约65%的性能。但是从性能级别来说的话,GTX 1070单卡基本可以从容应付目前绝大多数的游戏,而GTX 1060单卡则做不到。而且GTX 1070可以通过双卡组SLI继续提升性能,而GTX 1060不支持SLI。所以综合考虑的话,对于那些对显卡要求较高的用户,GTX 1070的性价比还是比GTX 1060更高,更值得购买。GTX 1070目前在3000元价位碰不到合适的、有竞争力的对手,我自己则希望AMD能给力一些,赶紧出个有竞争力的显卡出来和GTX 1080/1070硬碰硬,有竞争才有进步,有竞争才有降价,才能让消费者得到更多的实惠。
最后是黑山老妖版的最新显卡性能天梯图,谢谢观看。
