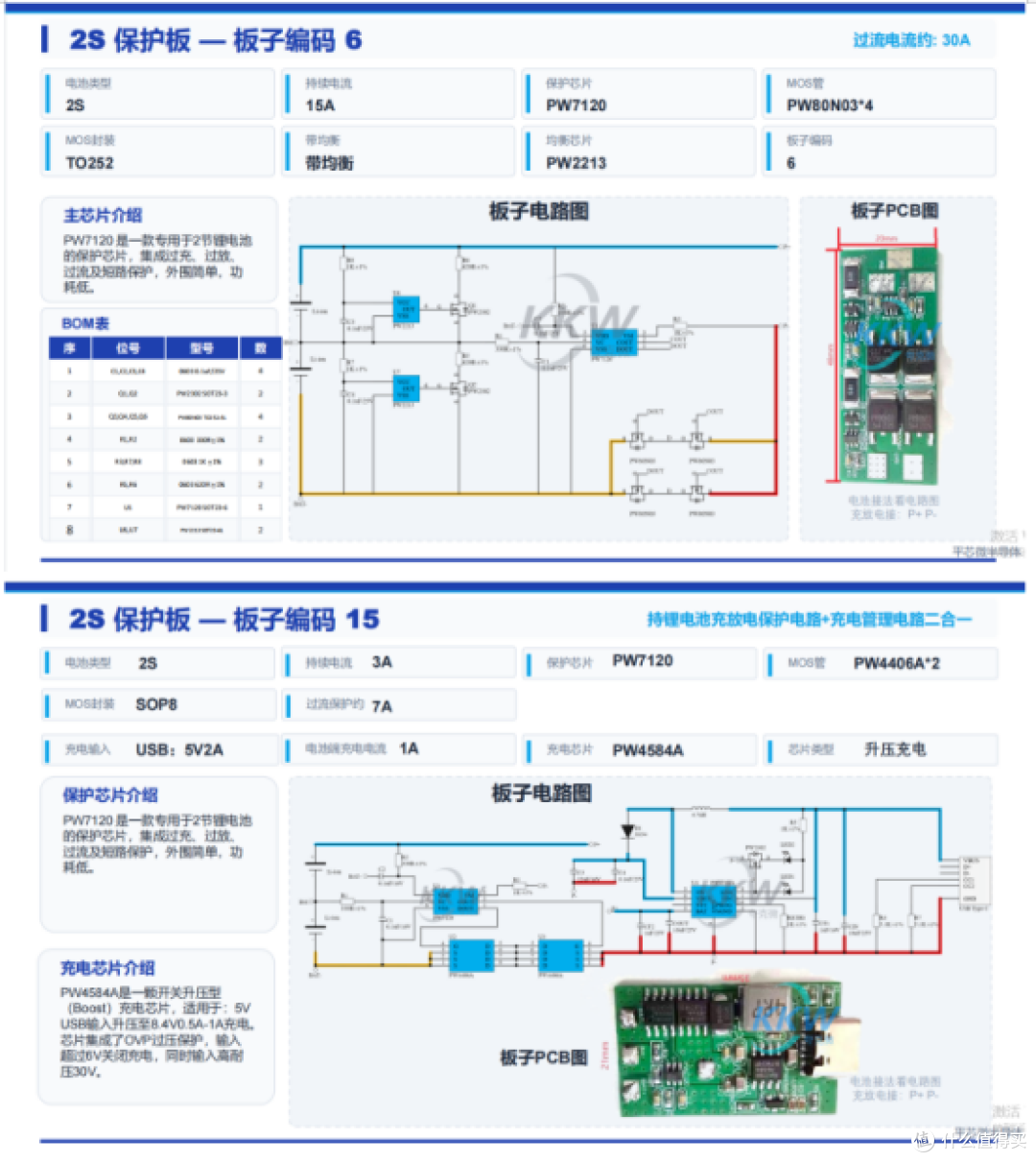

2串锂电池保护板系列 + 充电电路一体化方案

产品定位

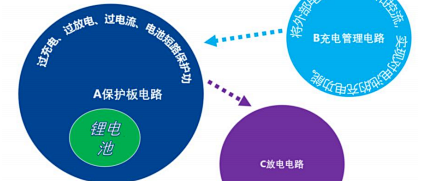

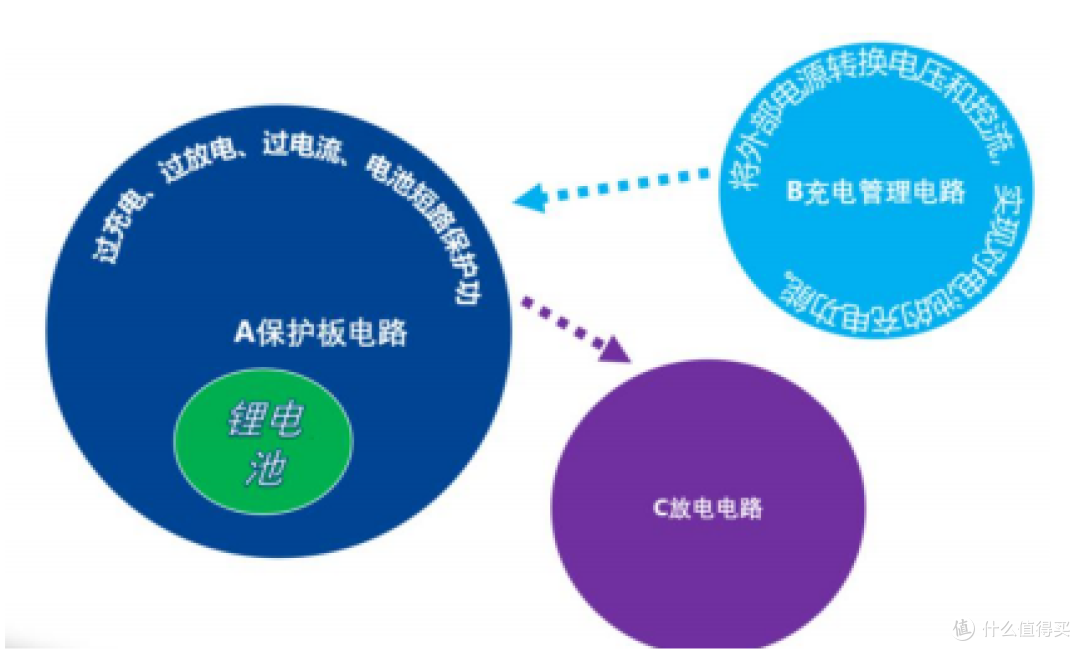

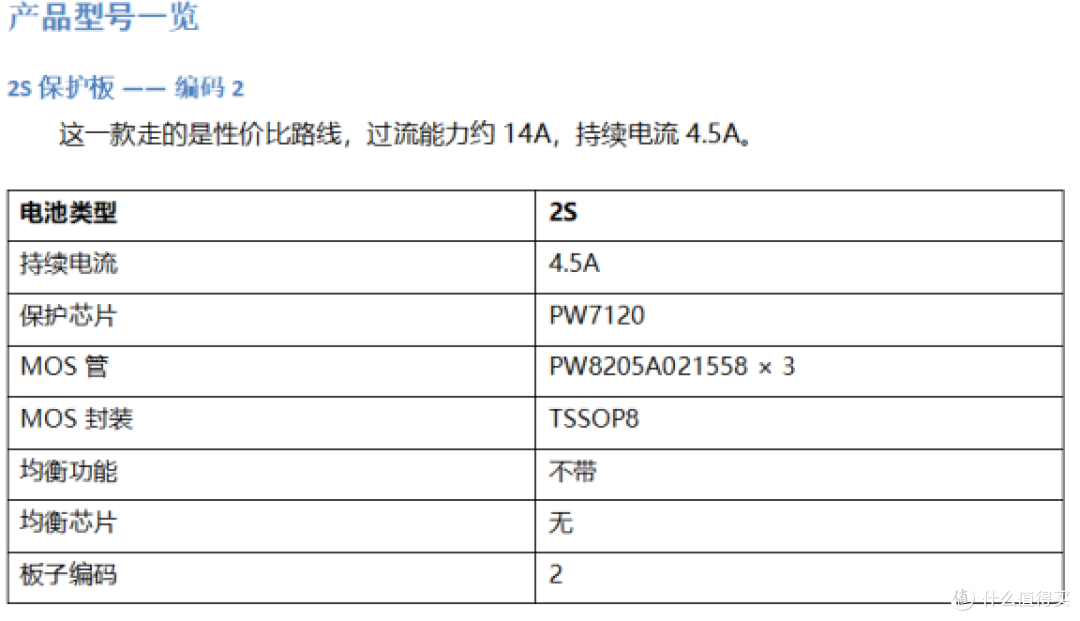

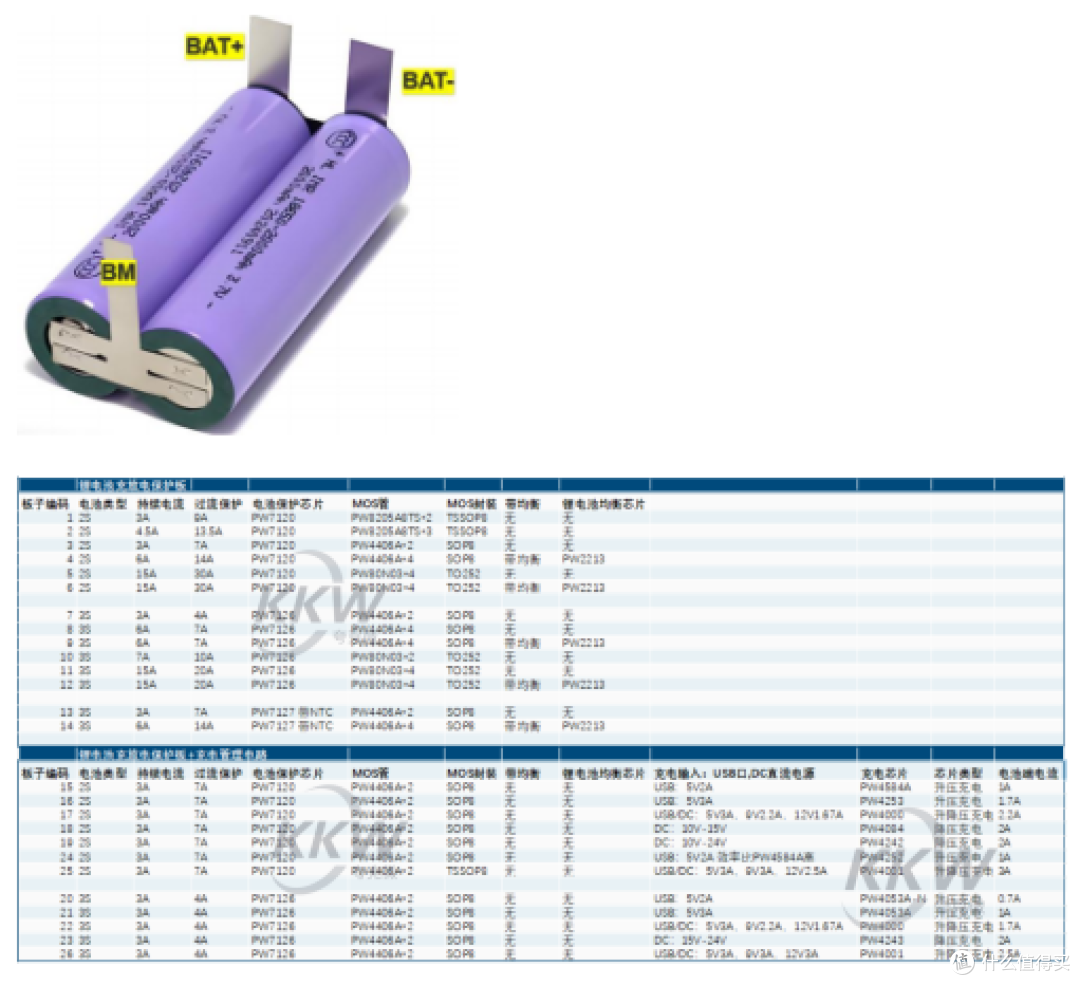

这两年接到的2串锂电池项目里，客户问得最多的就是保护板选型。我们把这个系列做成保护功能和充电电路二合一的设计，板子尺寸更紧凑，也省掉了客户自己搭充电管理再配保护芯片的调试时间。从4.5A到15A的持续电流，基本覆盖了多数7.4V电池包的常见应用场景。

保护逻辑说明

过充电保护这块，当任意一节电芯电压冲到设定上限后，芯片会先把充电MOS关断，避免电芯长期处于高压状态导致鼓包或循环衰减加快。

过放电保护则是在电芯放到安全下限附近时自动切开放电回路，防止电芯因为过度放空而永久性损坏，这个底线保护对延长电池组寿命很关键。

过电流保护分成了充电过流和放电过流两个方向来处理。充电时适配器输出异常、放电时负载短路或电机堵转，这些情况芯片都会按不同阈值响应。

短路保护响应速度比较快，输出端一旦发生短路，保护板会在短时间内切断通路，降低MOS和电芯的热应力。

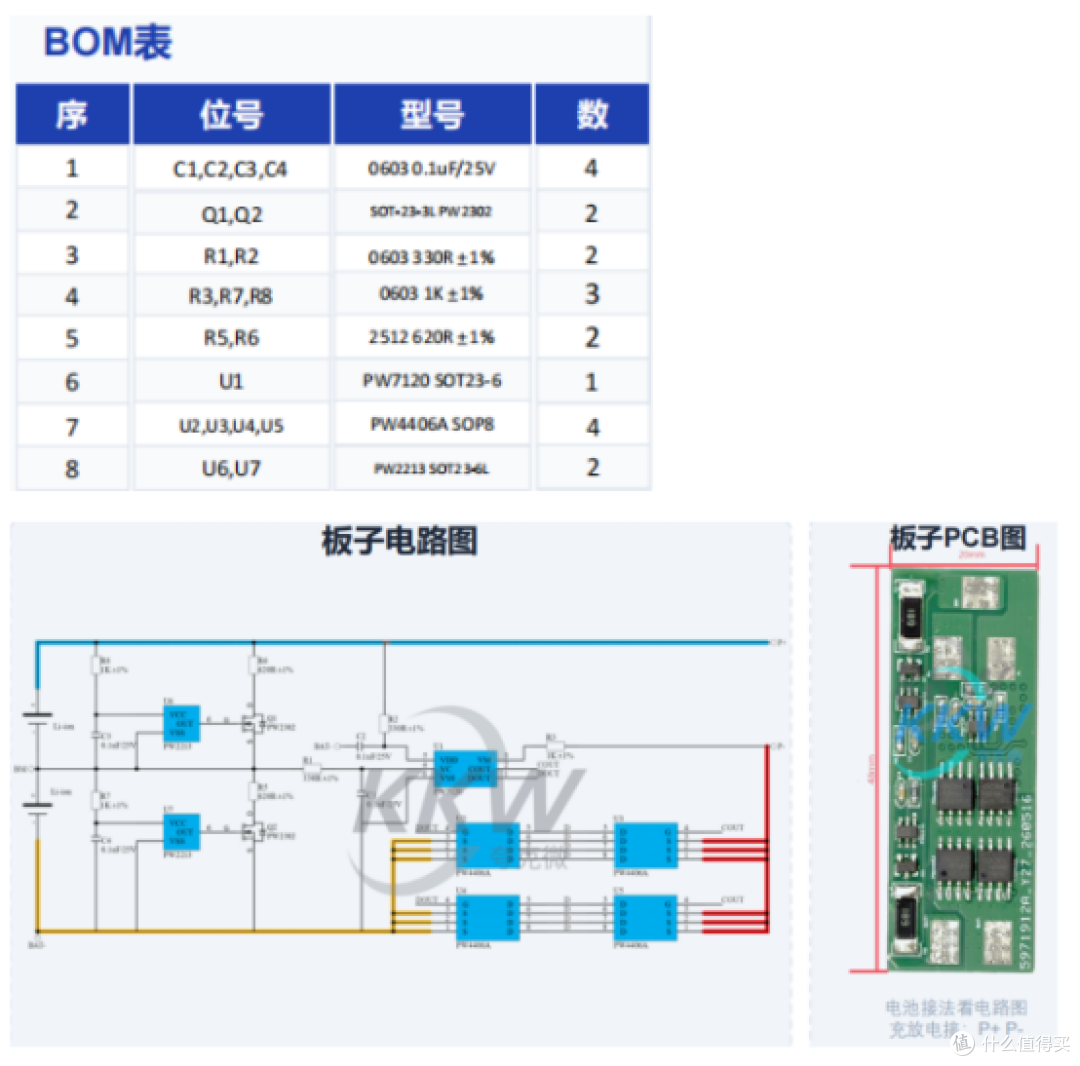

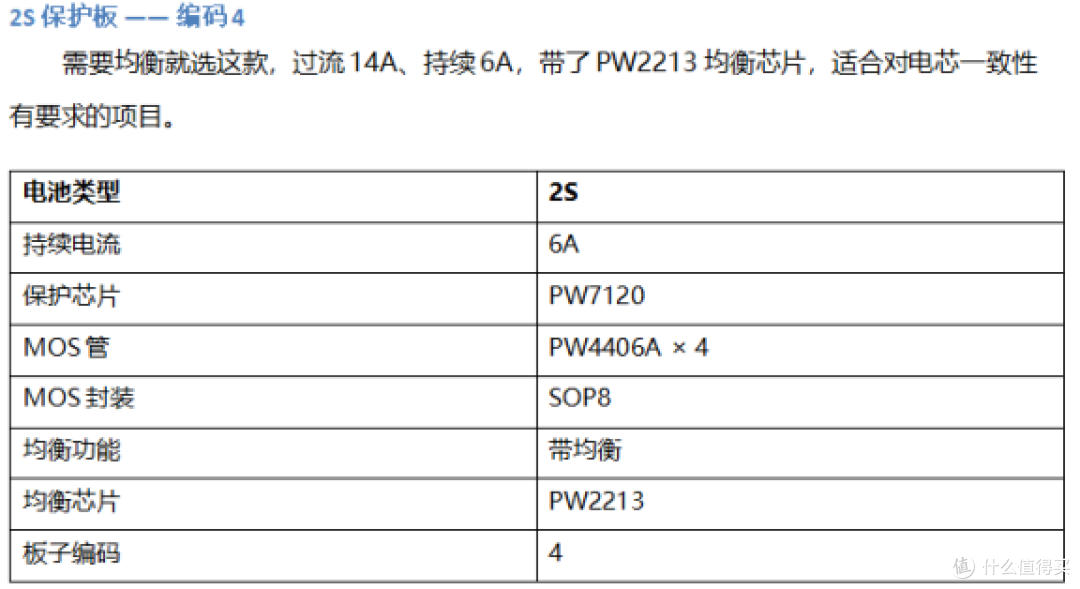

至于均衡功能，目前只有编码4这款带了PW2213均衡芯片。如果电池组对串联电芯的一致性要求比较高，建议直接上带均衡的版本；一般应用里不带均衡的方案成本上更有优势。

主芯片：PW7120

PW7120是一颗面向2节锂电池组的保护芯片，把过充、过放、过流和短路这几项保护集成在一块片子里。实际用起来外围电路比较简洁，静态功耗也低，对续航敏感的小电池包比较友好。

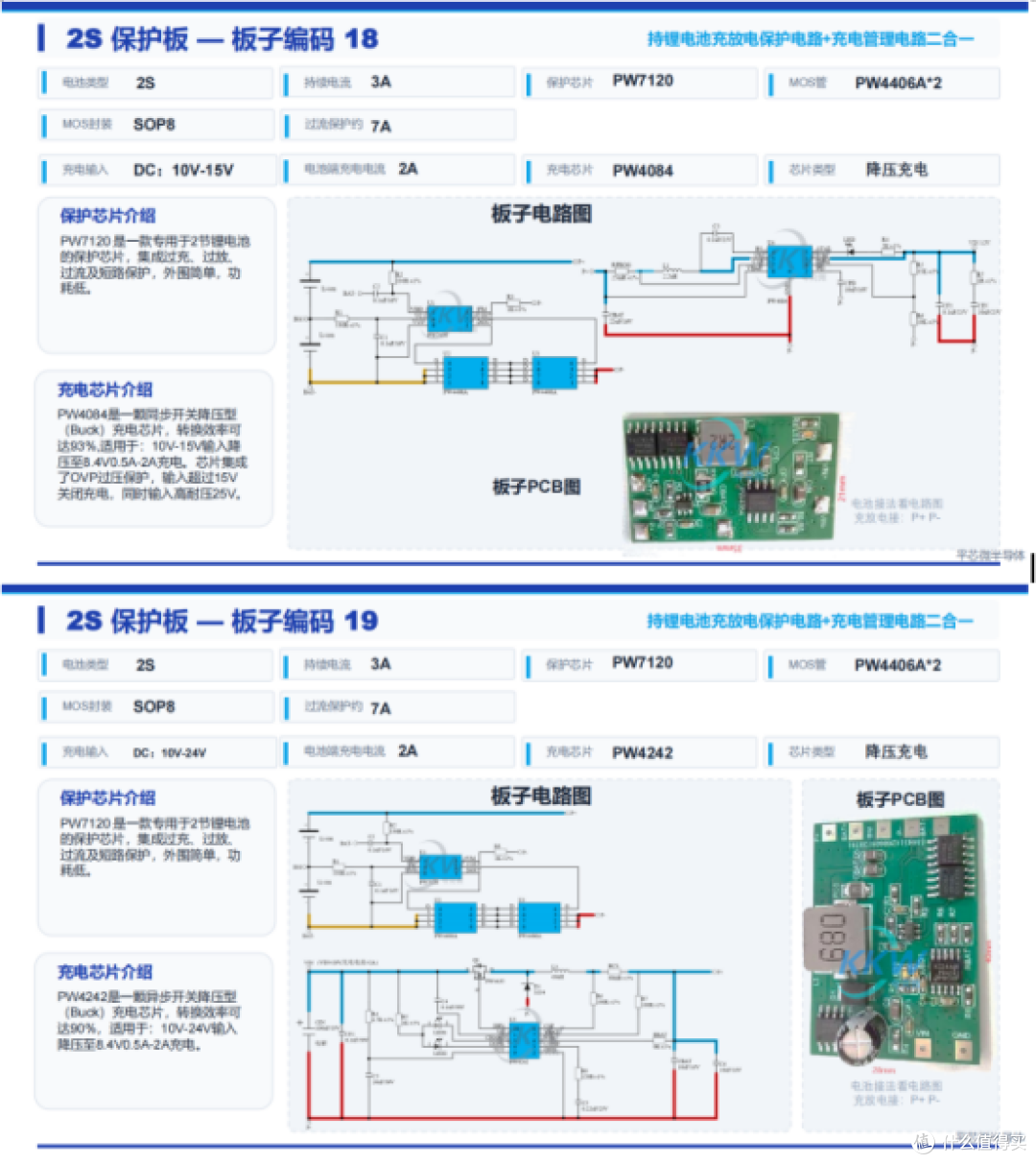

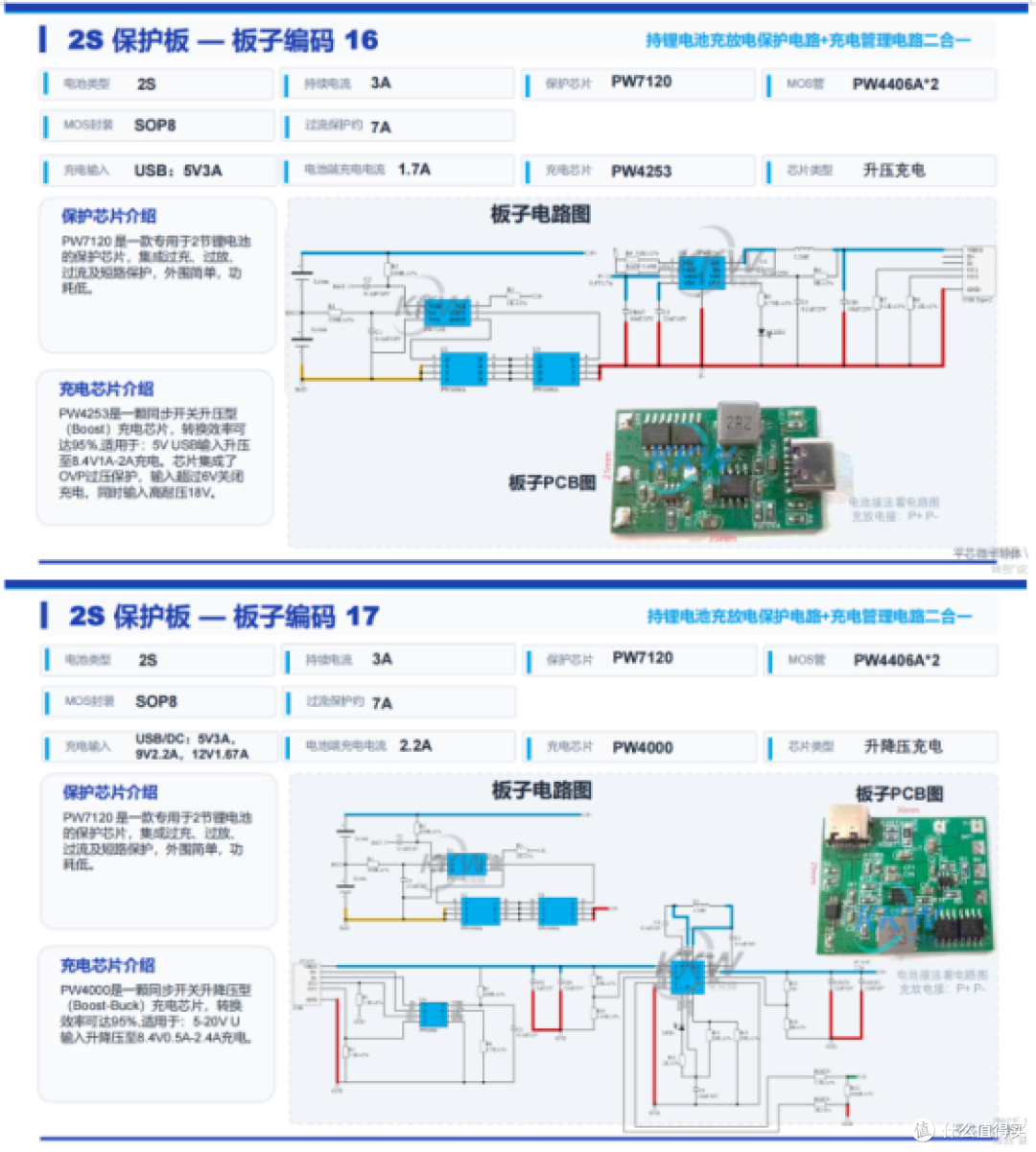

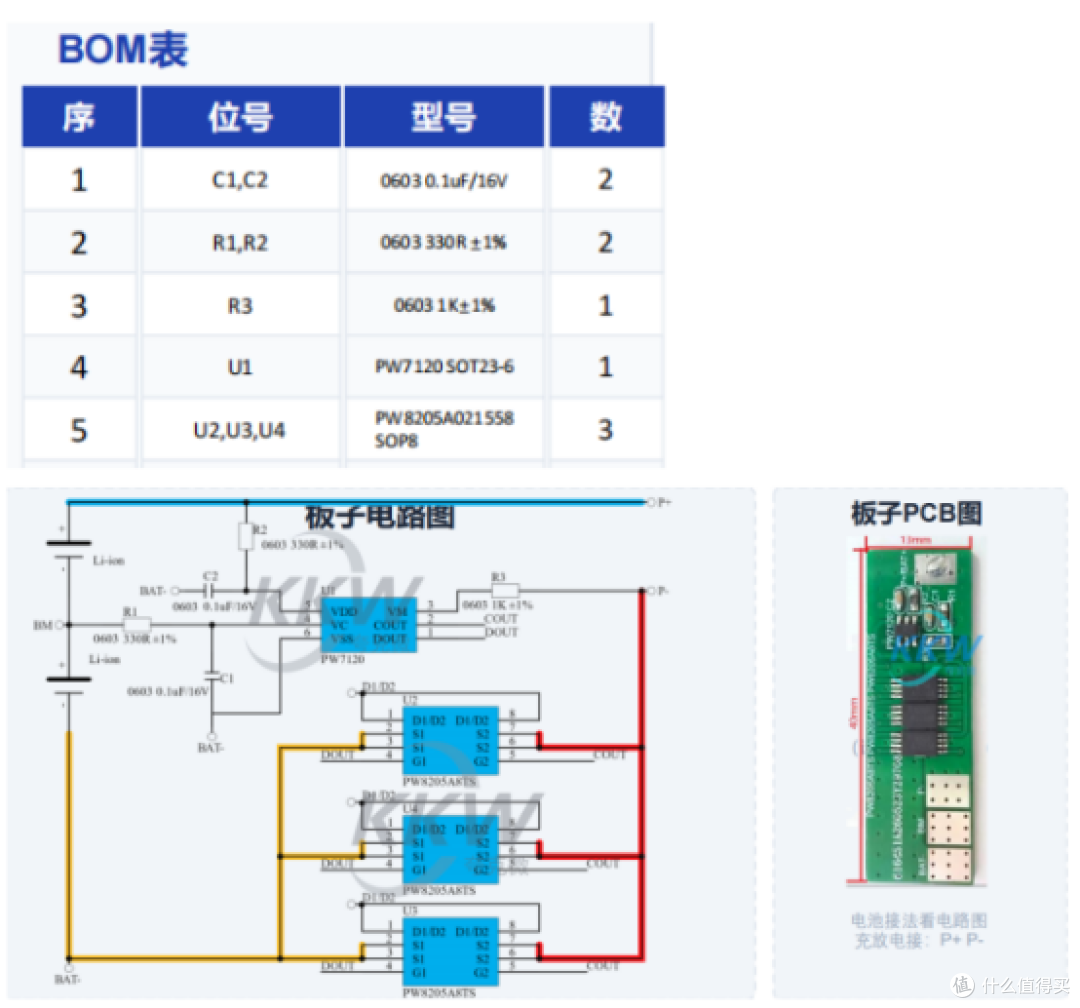

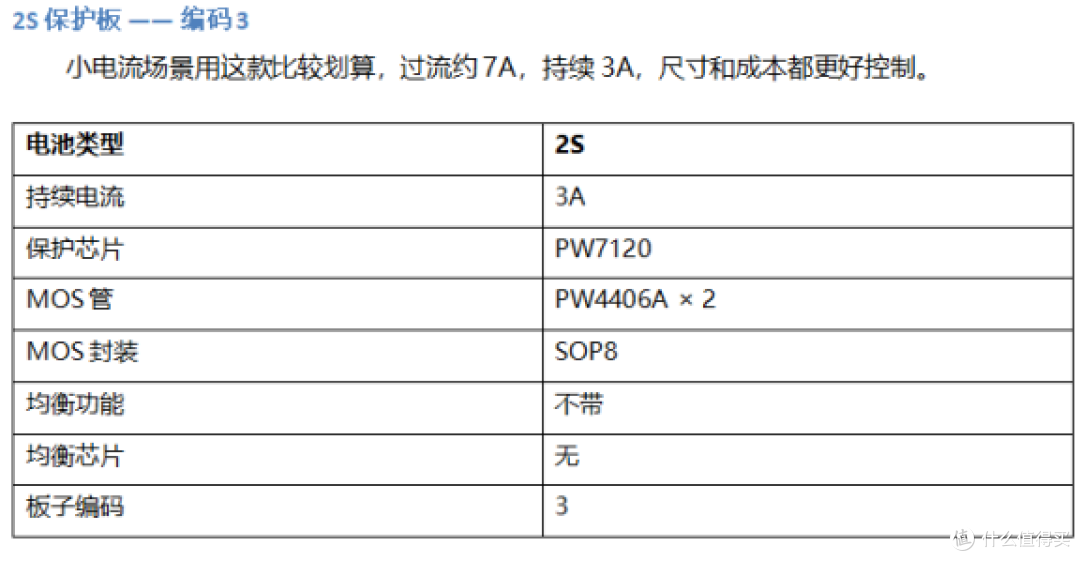

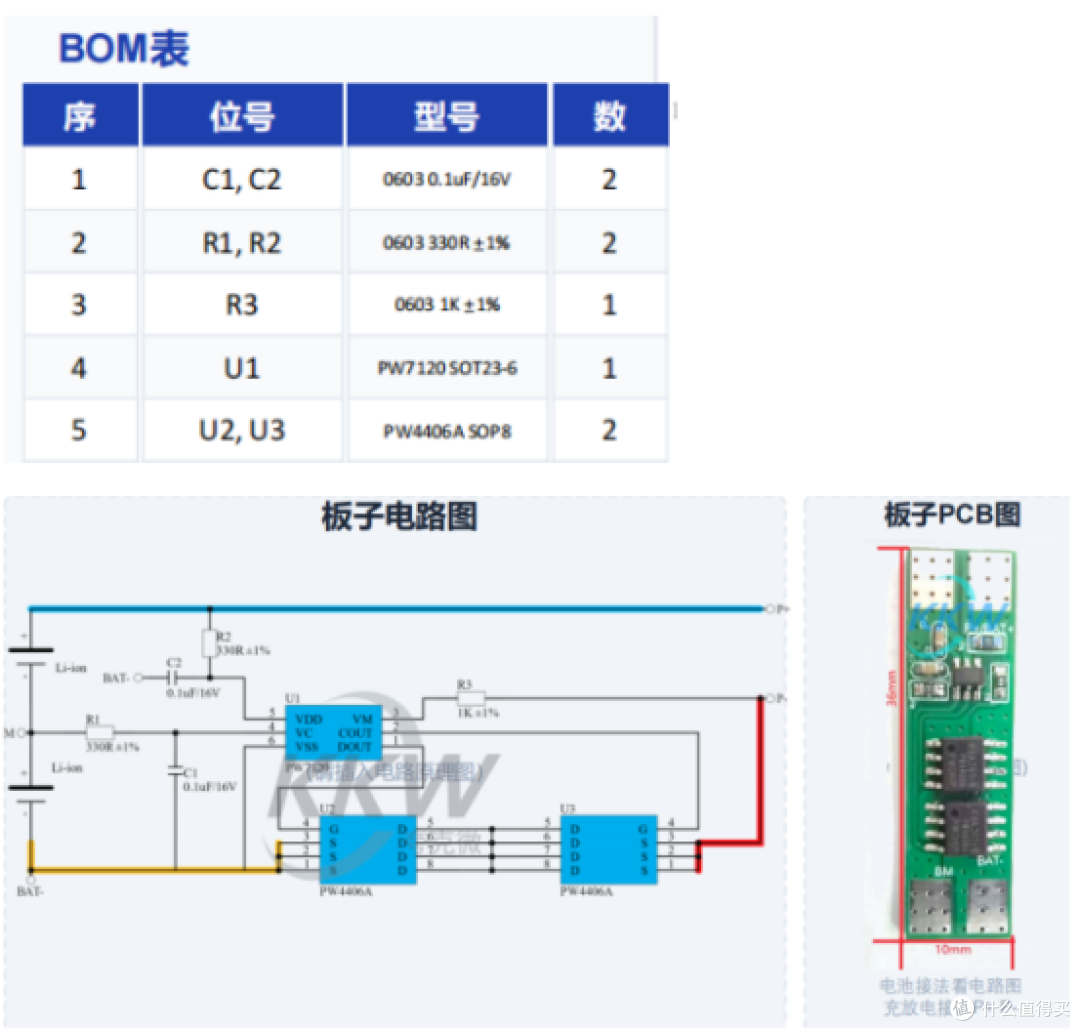

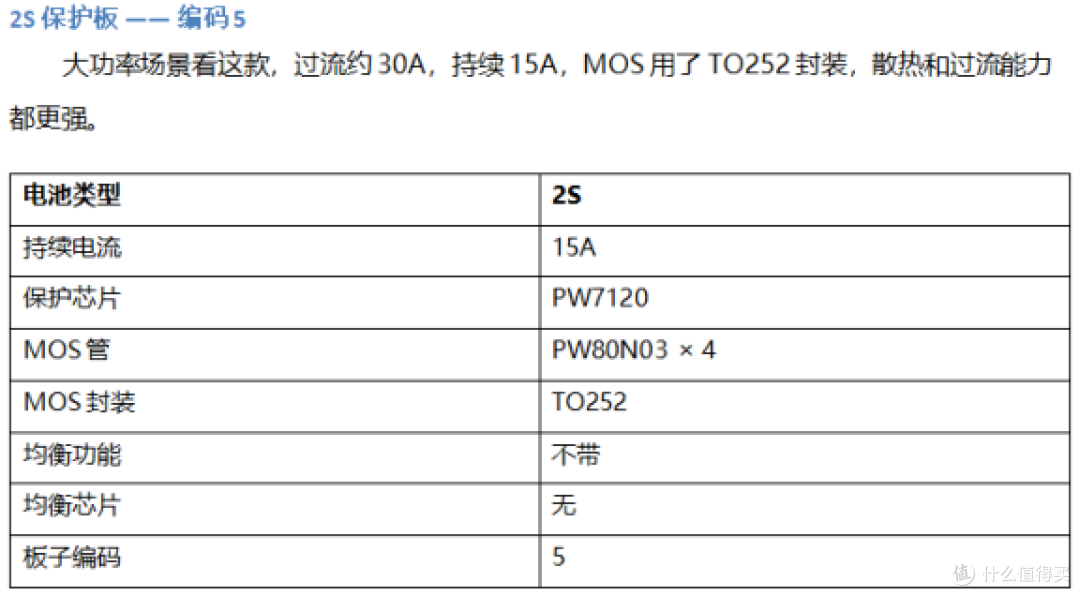

我们这几款保护板都是基于PW7120来设计的，区别主要在于MOS的选型和数量，根据不同的电流需求去匹配不同的导通电阻和封装，这也是为什么同一颗芯片能覆盖从3A到15A的持续电流。

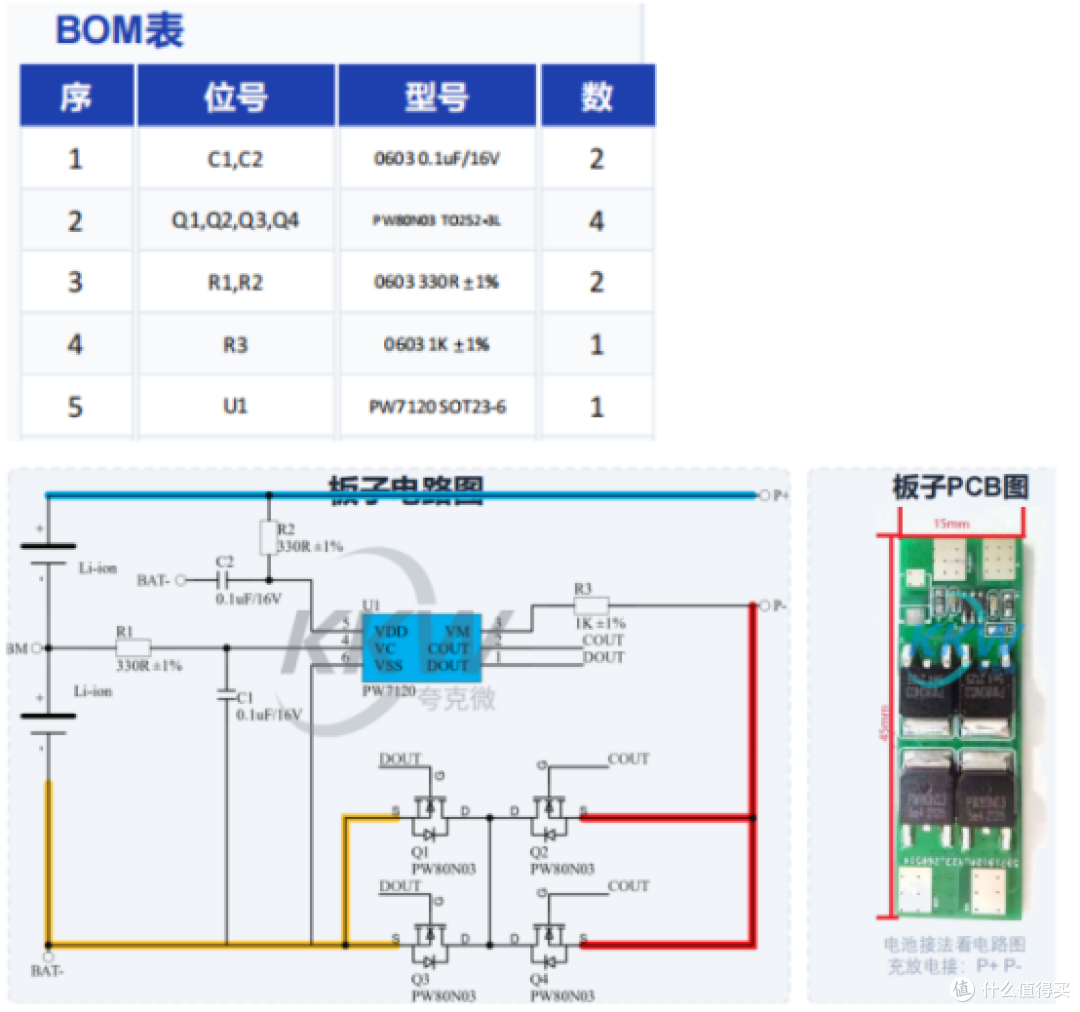

备注：以上参数为典型工况下的参考值，实际过流和持续电流会受散热条件、线材粗细和接触电阻影响，选型时建议留足余量。需要样品或BOM清单可以直接联系。
