xbox one s手柄无法开机西瓜键不亮

1. 故障现象，手柄按西瓜键没反应，灯不亮，usb连接电脑也没反应，有几种供电方式都不行，镍氢电池，一次性5号电池，原装电池包，usb供电。

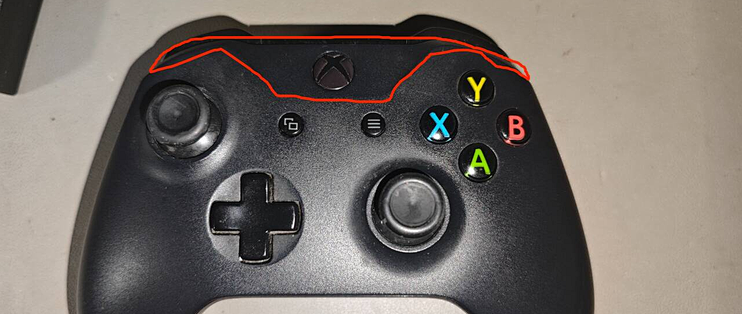

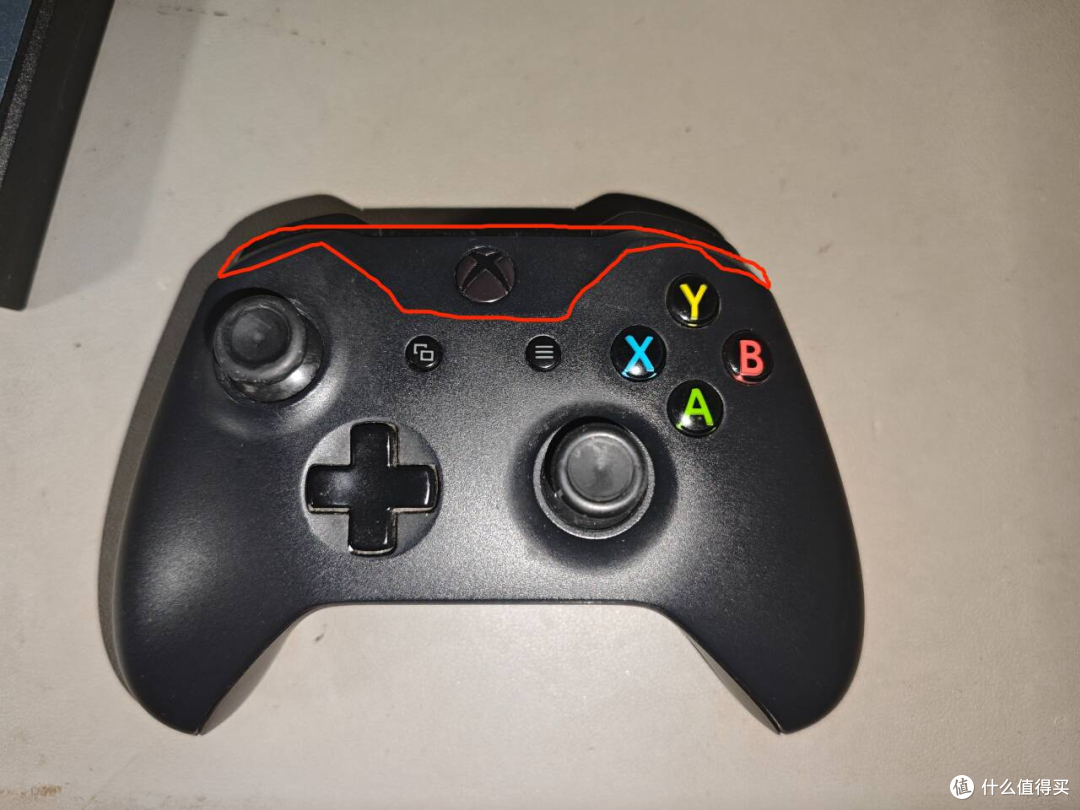

2. 根据这个凹下去判断是xbox one s手柄。

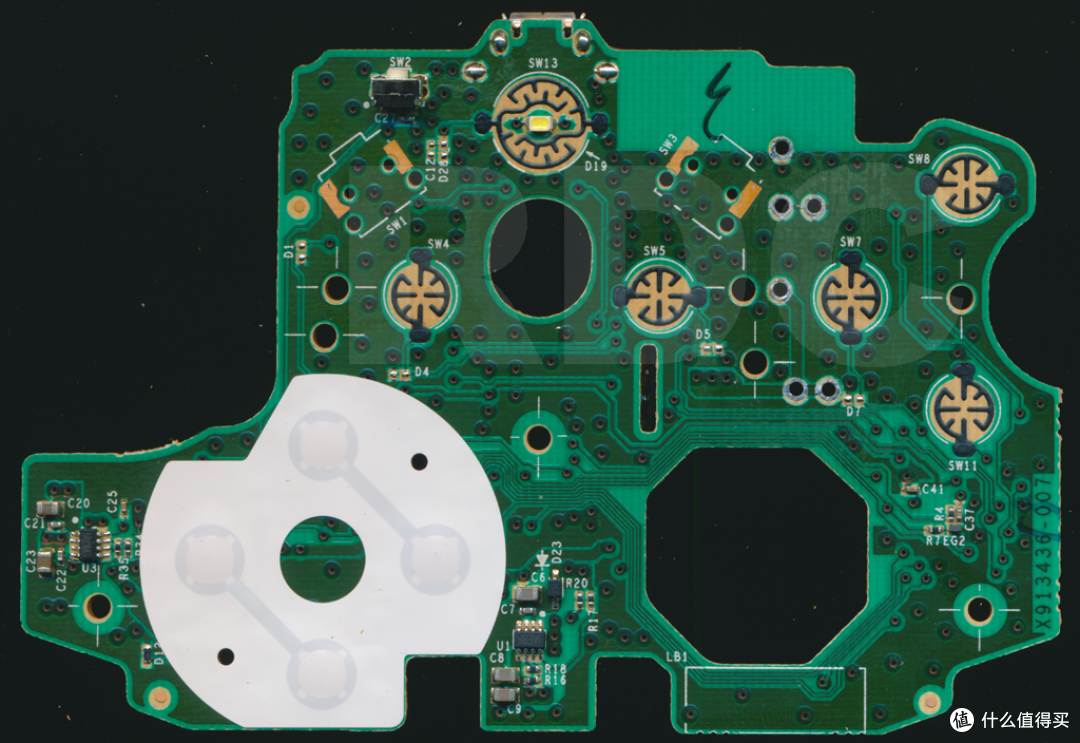

3. 网站找的图，这块上面带供电的，叫作供电板。

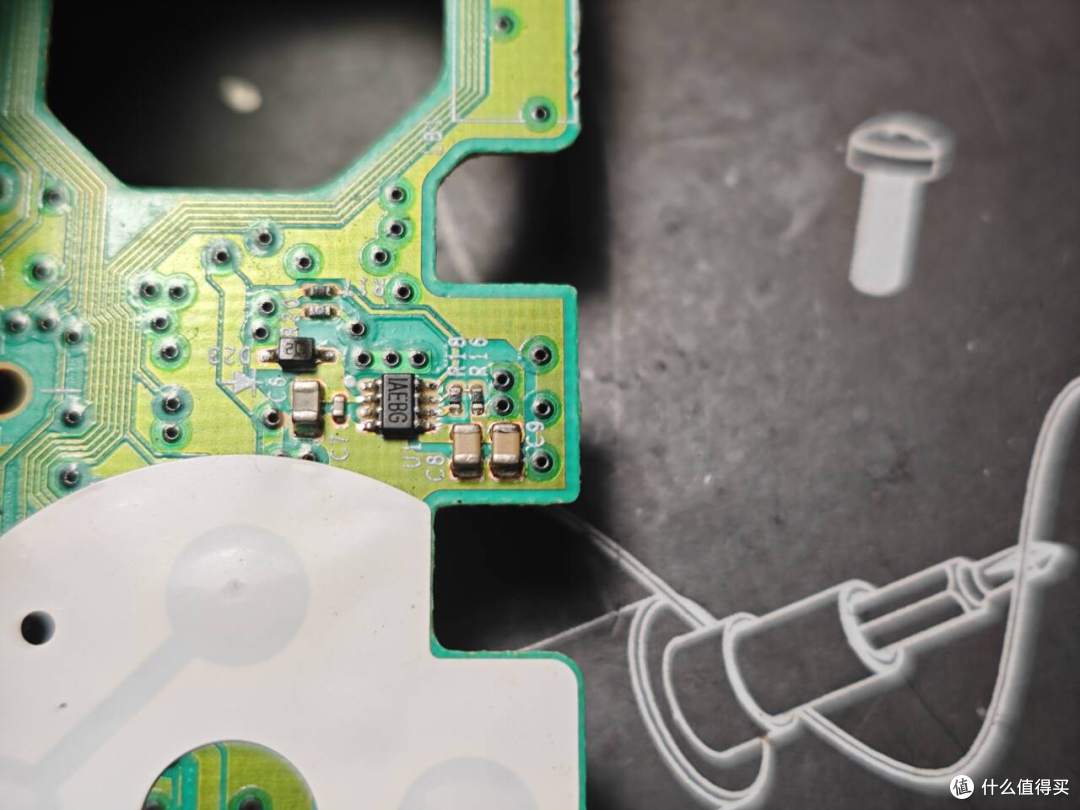

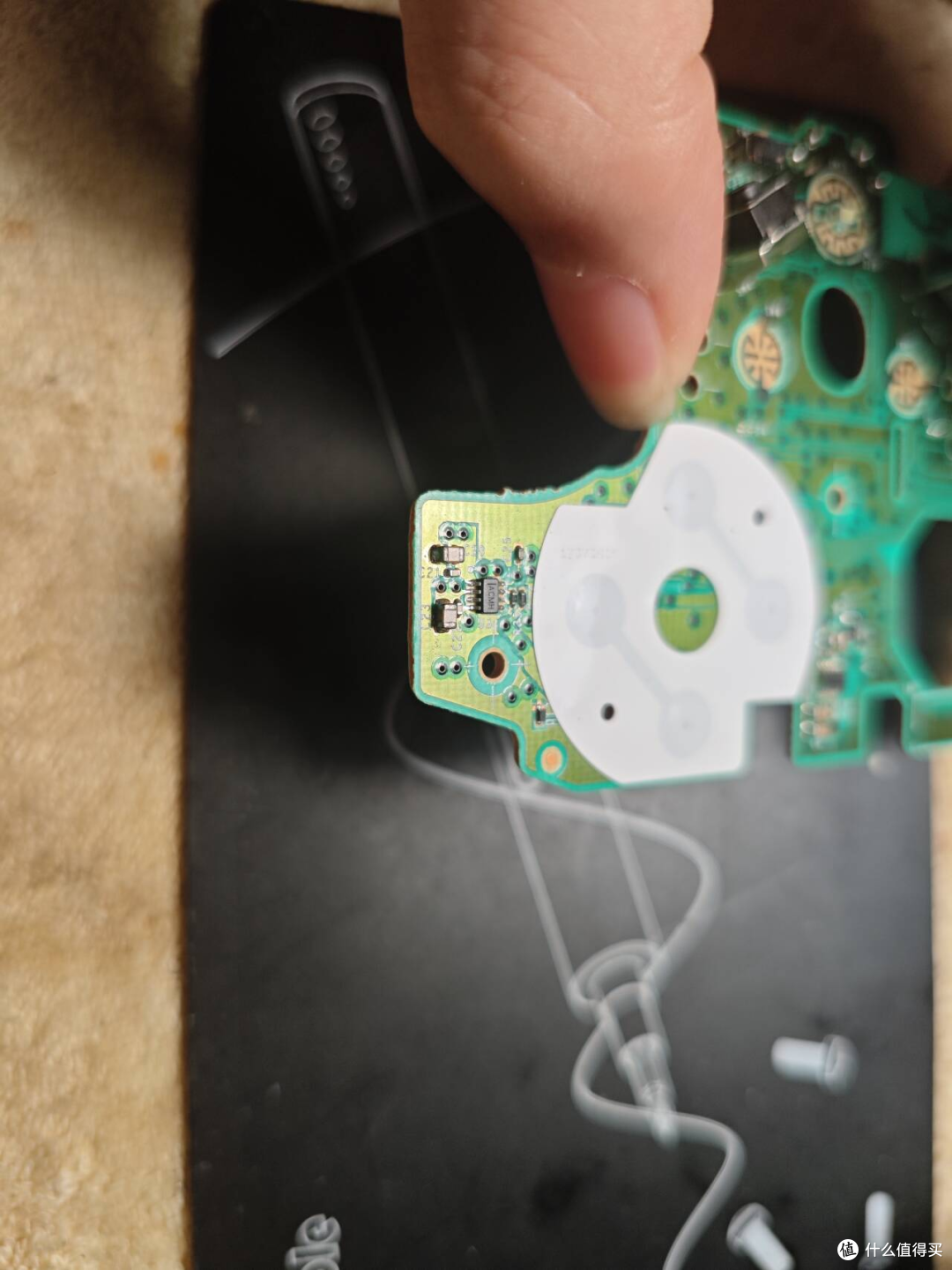

4. 下面的图是我自己的供电板子

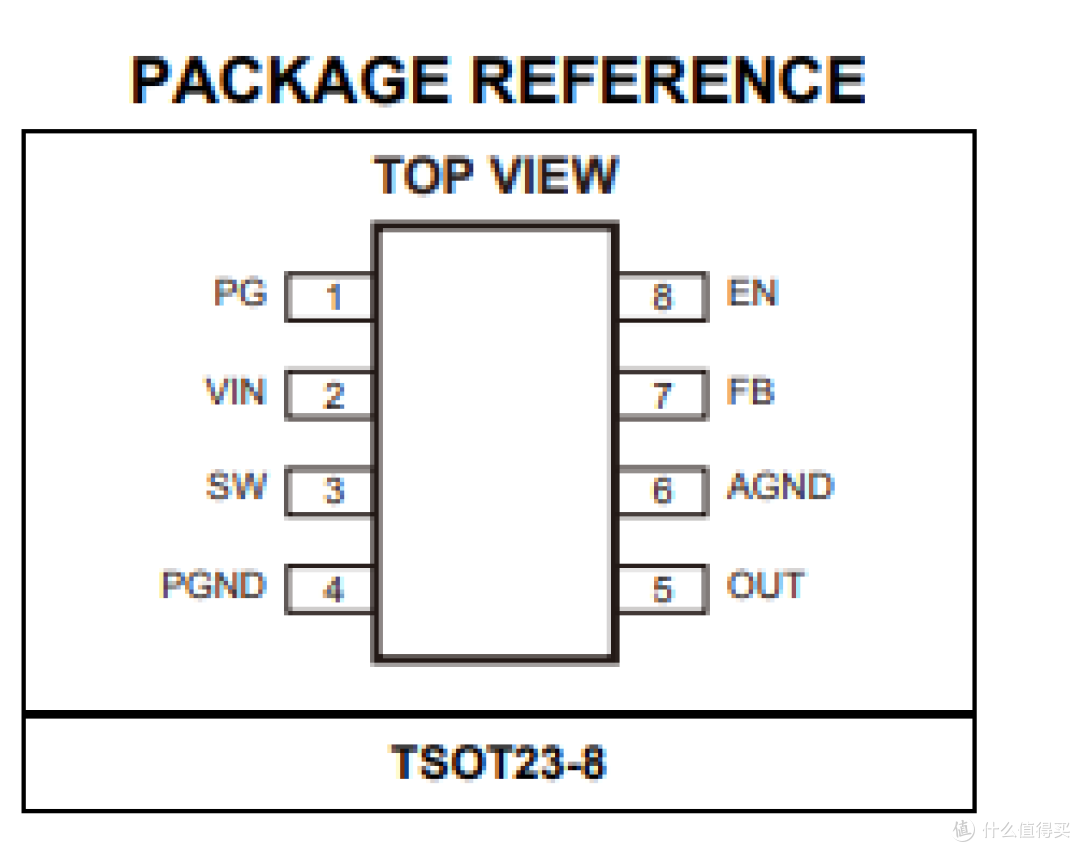

5. U1丝印：IAEBG ，型号：MP2161GJ-Z

6. U3，丝印：IACMH,

7. 测量这块板子的所有电容两端对地是否短路，发现很多U1和U3附近多个电容两端对地都短路，大概率是U1或U3坏了，一开始尝试拆除U3附近的c20,c21电容，再去测其他电容，U1 旁边4个电容两端对地都短路c6，c7，c8，c9。所以拆除U1,再测量电容，发现电容两端只有一段对地短路了，所以根据丝印找型号，找到另一个接近的丝印IAEBJ，型号：MP2161GJ-Z，

8. 我用电烙铁换的，先清理，再给板子上面的针脚上锡，然后用刀头按压即可，第一次安装歪了一点，正常2号针脚是5V，我通电发现1号针脚变5V了，所以拆除重新焊接。

9. 焊接后我没安装电池，usb供电或则usb接电脑，按西瓜键还是没反应，后面组装后安装电池，成功点亮，完美修复。之后换几种供电都能正常工作，可以有线连接也可以连接原装无线适配器，还有蓝牙连接电脑。

10. U1是一个降压芯片，输入是5V，输出可调，背面还有一个一样型号的芯片。
