200元的智能家居小记

最近父母家重新装修了一下，正好重新设计安装一套智能家居，记录一下。

平台选择：

原本计划使用esp32刷esphome+ha，结果后续有点忙，而且怕遇到问题又不方便让父母处理，后改变计划使用米家+ha（暂缺），部署简单，折腾的少一些。同时在米家和ha里设计自动化，当ha死机也不影响基础的自动化。

准备：

装修准备：

在86盒中预留零线，方便后续安装通断器。在存在传感器位置预留插座。

设备需求：

1. 所有房间的灯需要能操作开关

2. 厕所、厨房人在亮灯

3. 厕所使用温湿度计，方便执行洗澡离开后自动开启换气

4. 离家所有设备自动关闭

5. 回家自动开灯

设备选择：

蓝牙mesh通断器 19一个
LD2410存在传感器 18一个
雷达接入米家电路板 24一个 （某鱼）
弹簧若干 蓝牙温湿度计 （已有）
透明小盒子 5.9元20个 （某鱼）
USB充电器若干
小爱音响一个（作为网关 已有）

海凌科人体存在传感器

安装设备：

通断器安装：

首先安装通断器，通断器有几种安装方式

1. 通断器安装在86盒内，开关接s1、s2。

2. 通断器安装在86盒内，双开开关接通后接s1、s2。（未采用，需要的线较多。火线入、火线出、零线、控制线（接开关双控，至少一根）、从第二个开关接回来的线，要至少5根线。）

3. 通断器安装在86盒内，通断器接在双控开关之后，开启灵动开关功能。

4. 通断器安装在灯里，开启灵动开关功能。

我根据情况进行了安装，优先安装在86盒里，可以避免后期故障需要梯子。

1.双控版安装

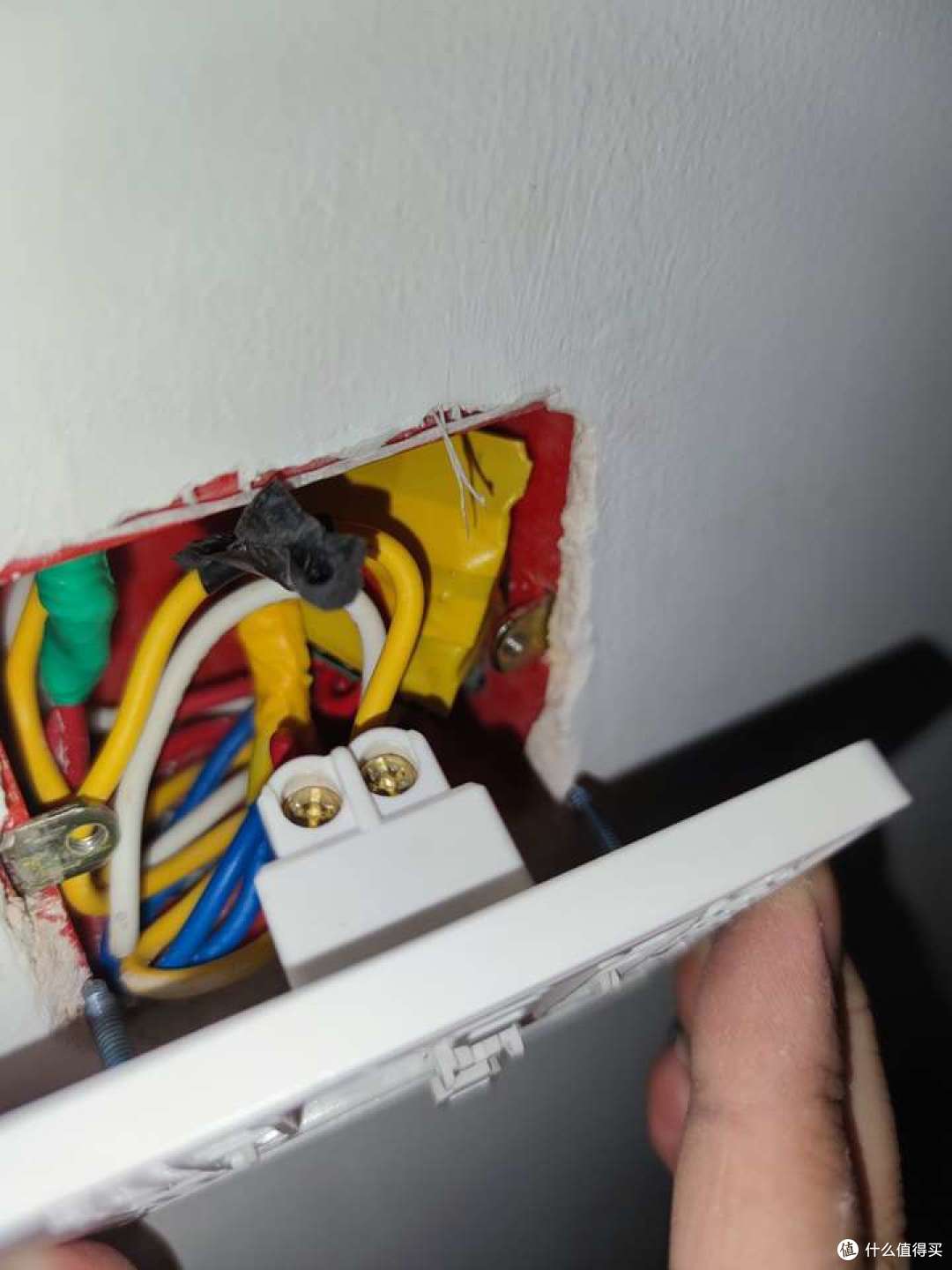

首先拆开开关面板，剥出需要的线。

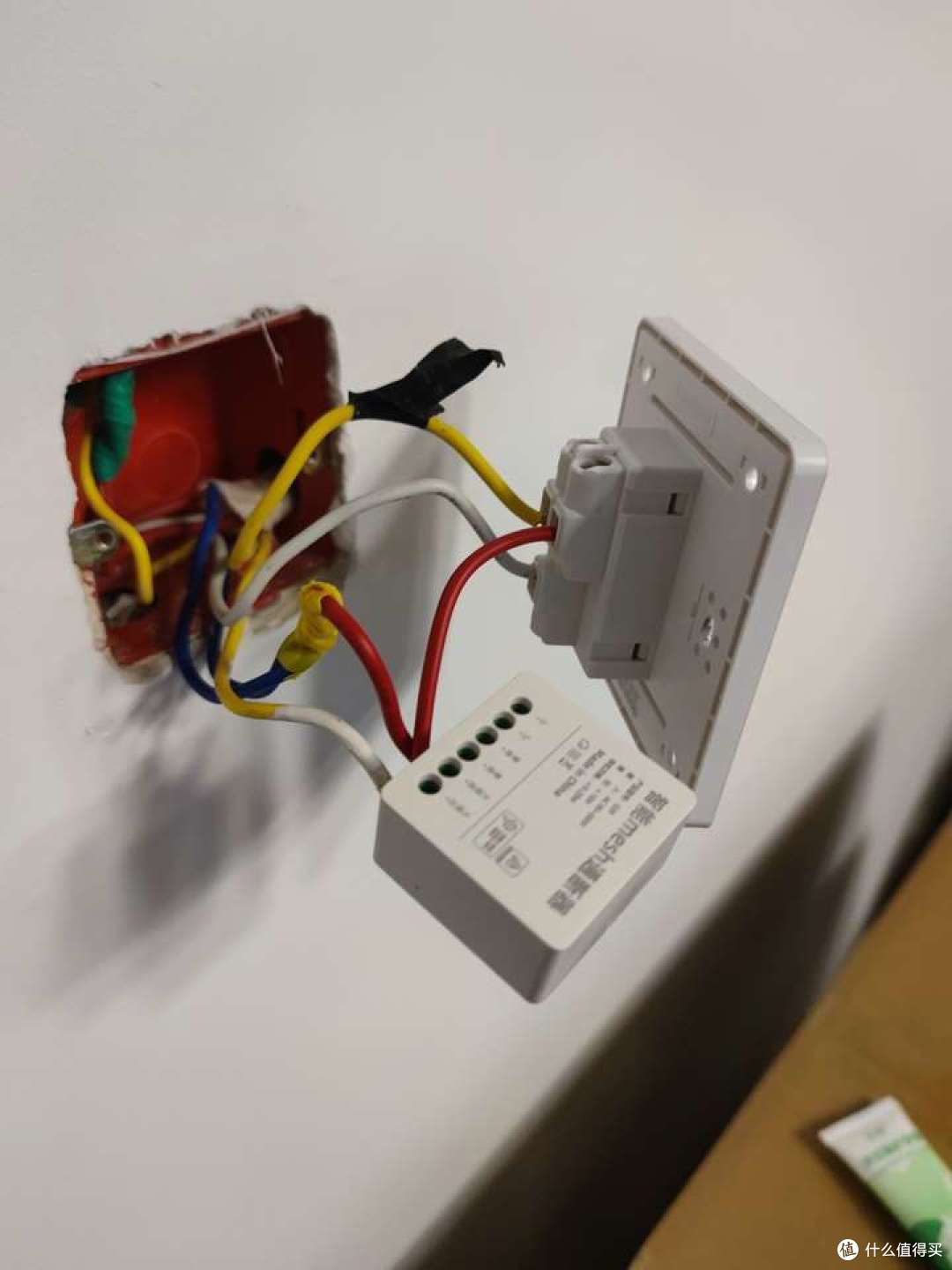

这个开关是双控开关，由于内部没有那么多线材，故采用方法3。所以我将连接到灯的线，接到火线出上。再从开关的LA上接一个线，到火线入。

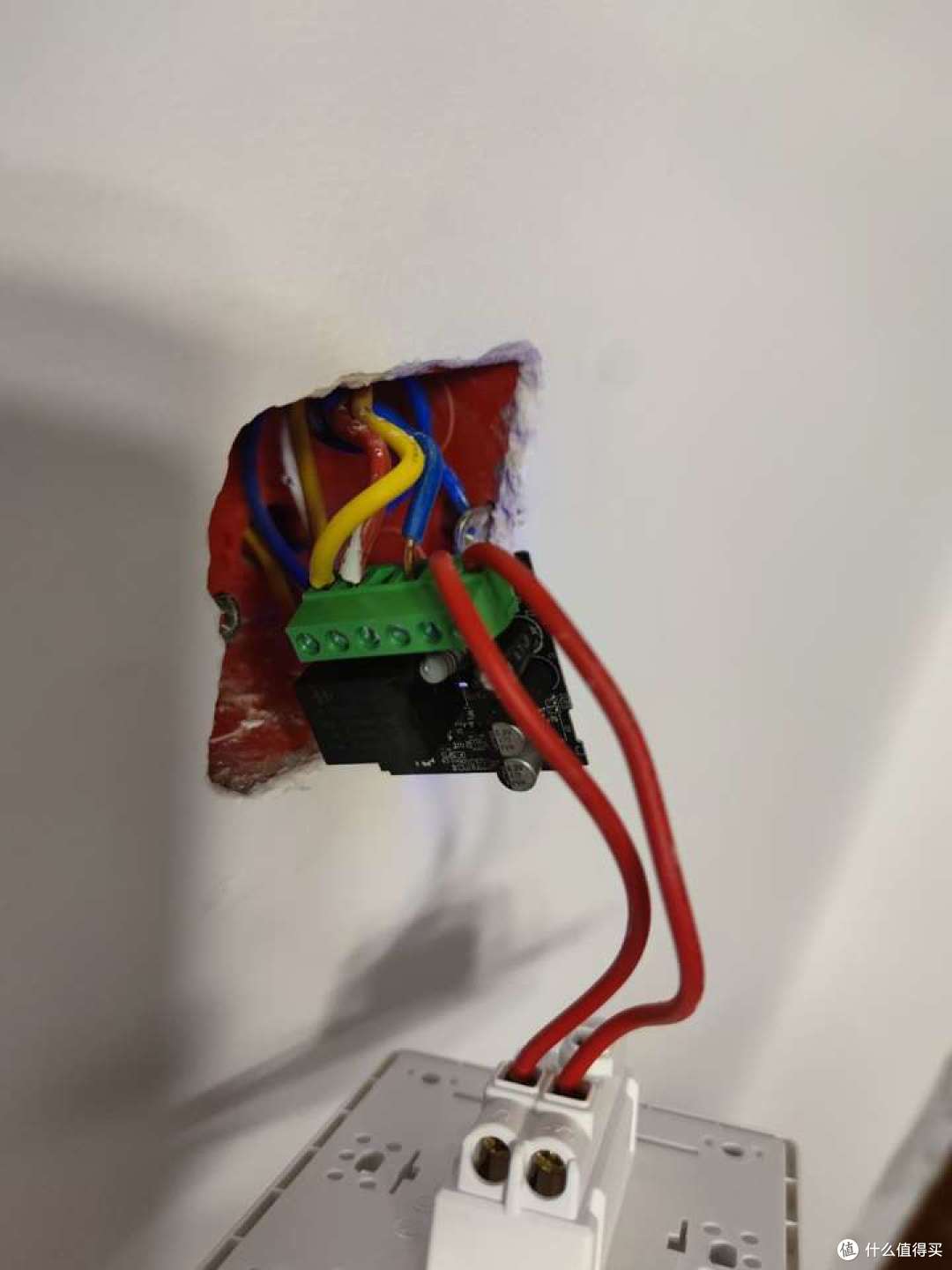

将86盒内的线路整理好后，发现控制器无法塞入（塞入后无法盖上），故将外壳拆除。

安全起见，拆除外壳后用电工胶布包裹，塞入86盒中。挪动线缆到合理位置，即可扣上面板。

2.单开安装

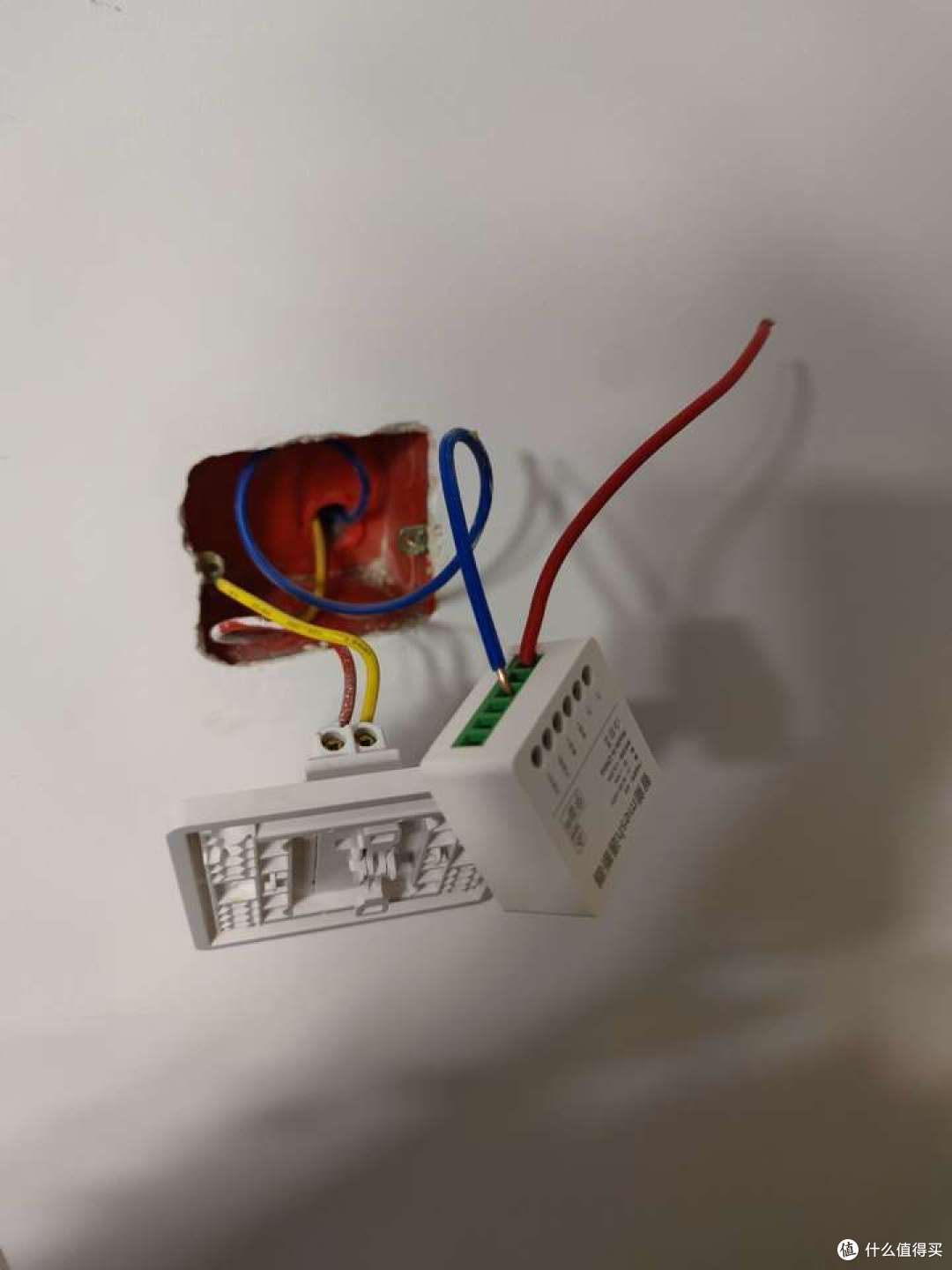

单开内部有三根线，分别是零线（预留）、火线、灯线。还需要两根线将开关连接到控制器上。

接上开关

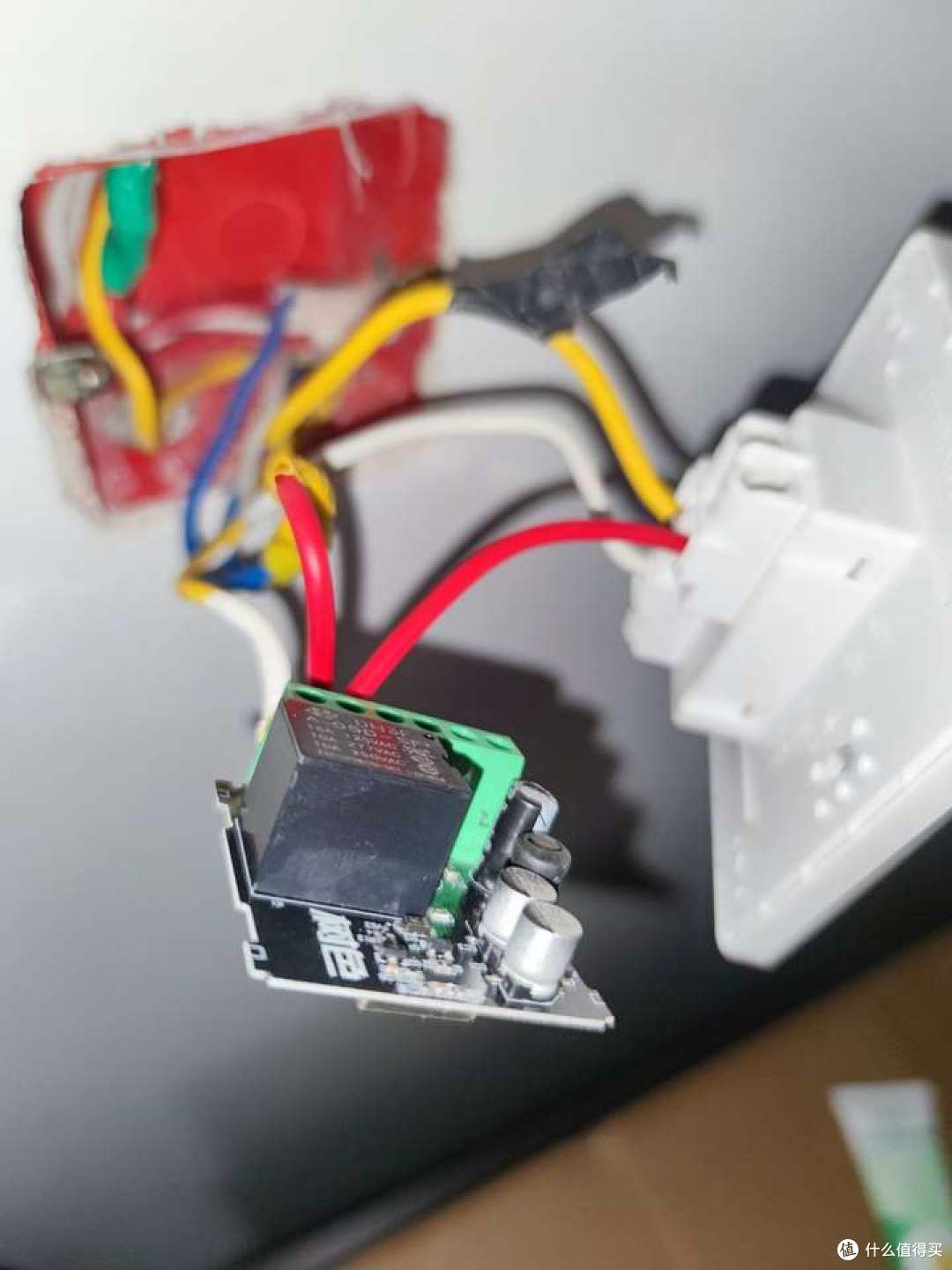

接好后发现线少的情况还是无法放入，还是拆掉了塑料外壳。

电路板背面

最后在开关上安装上弹簧。

雷达安装：

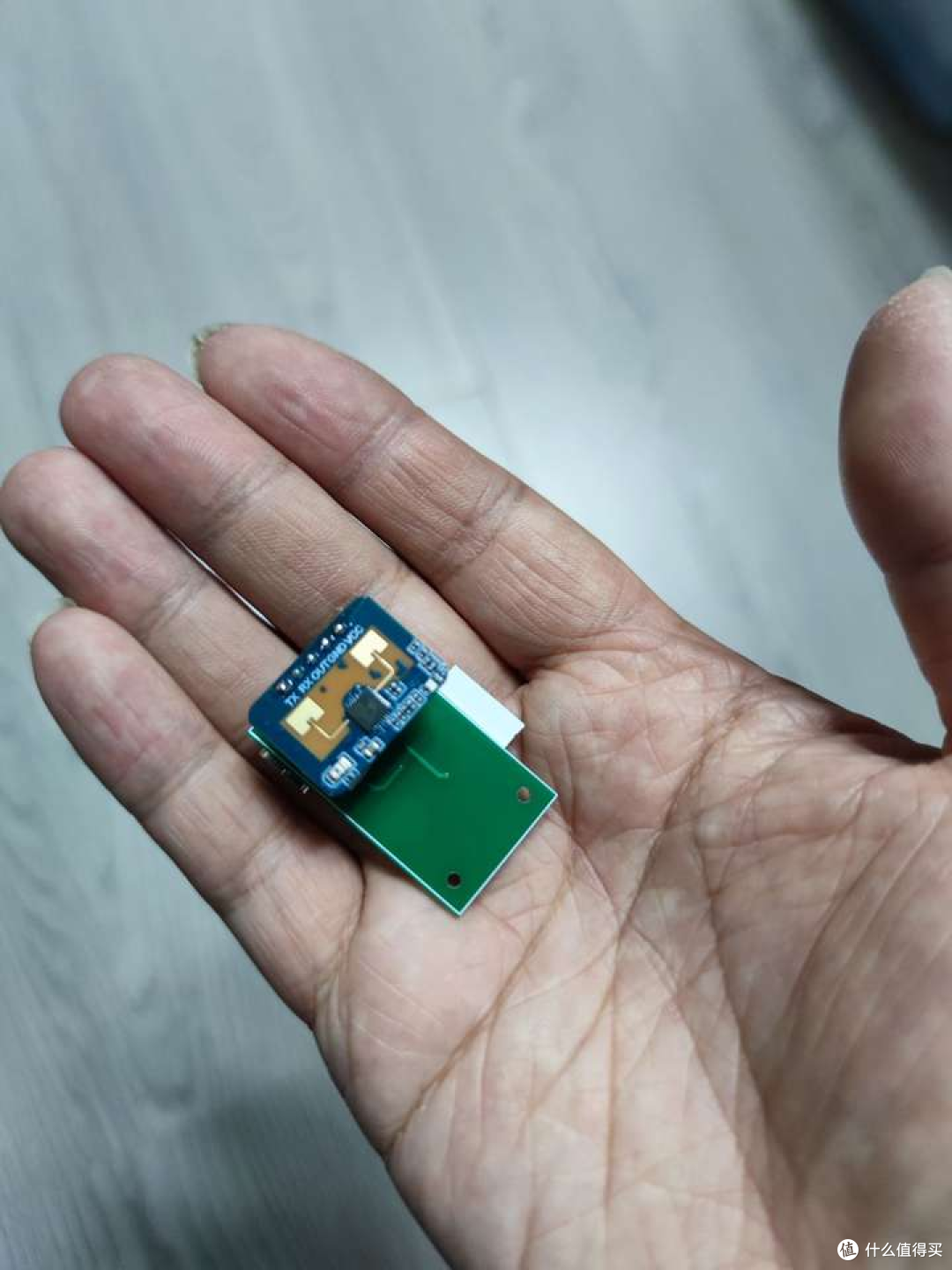

将LD2410C和买来的转接板组装起来即可。

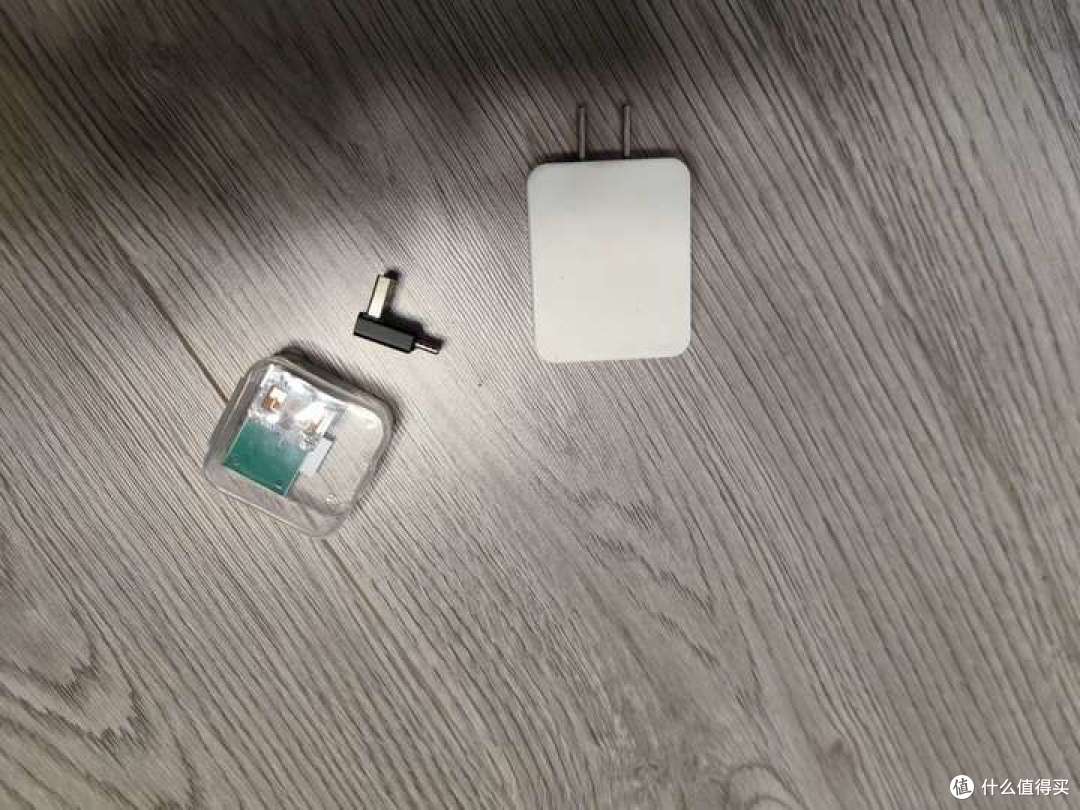

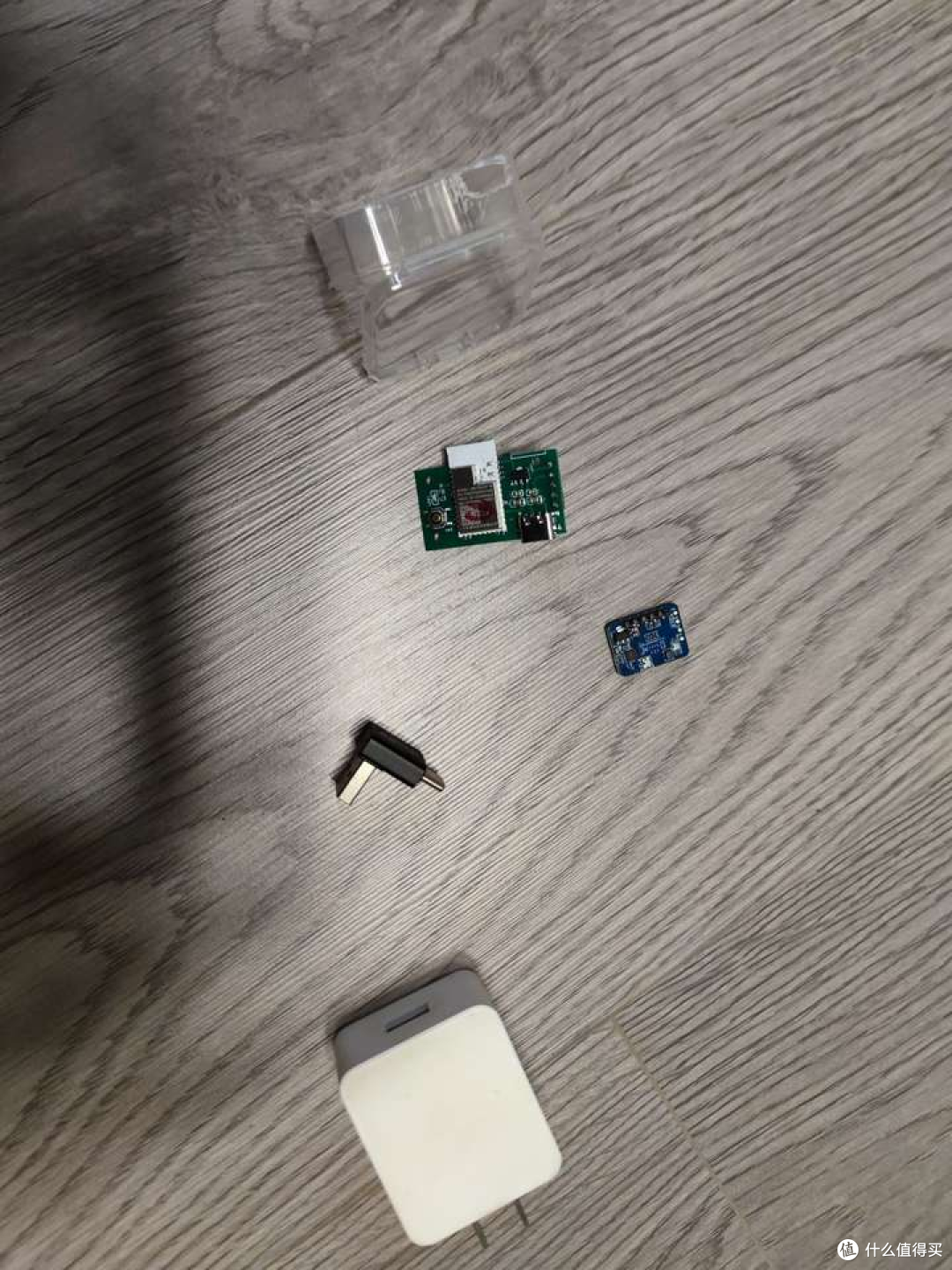

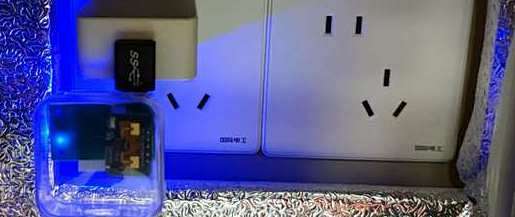

把塑料盒上挖个小洞，方便接usb供电线。由于没有平台放传感器，所以买了90度的转接头，将其直接固定在电源上。依次将元件组装起来。

可以在手机上调整雷达的灵敏度之类的参数。

最后在米家中添加硬件。

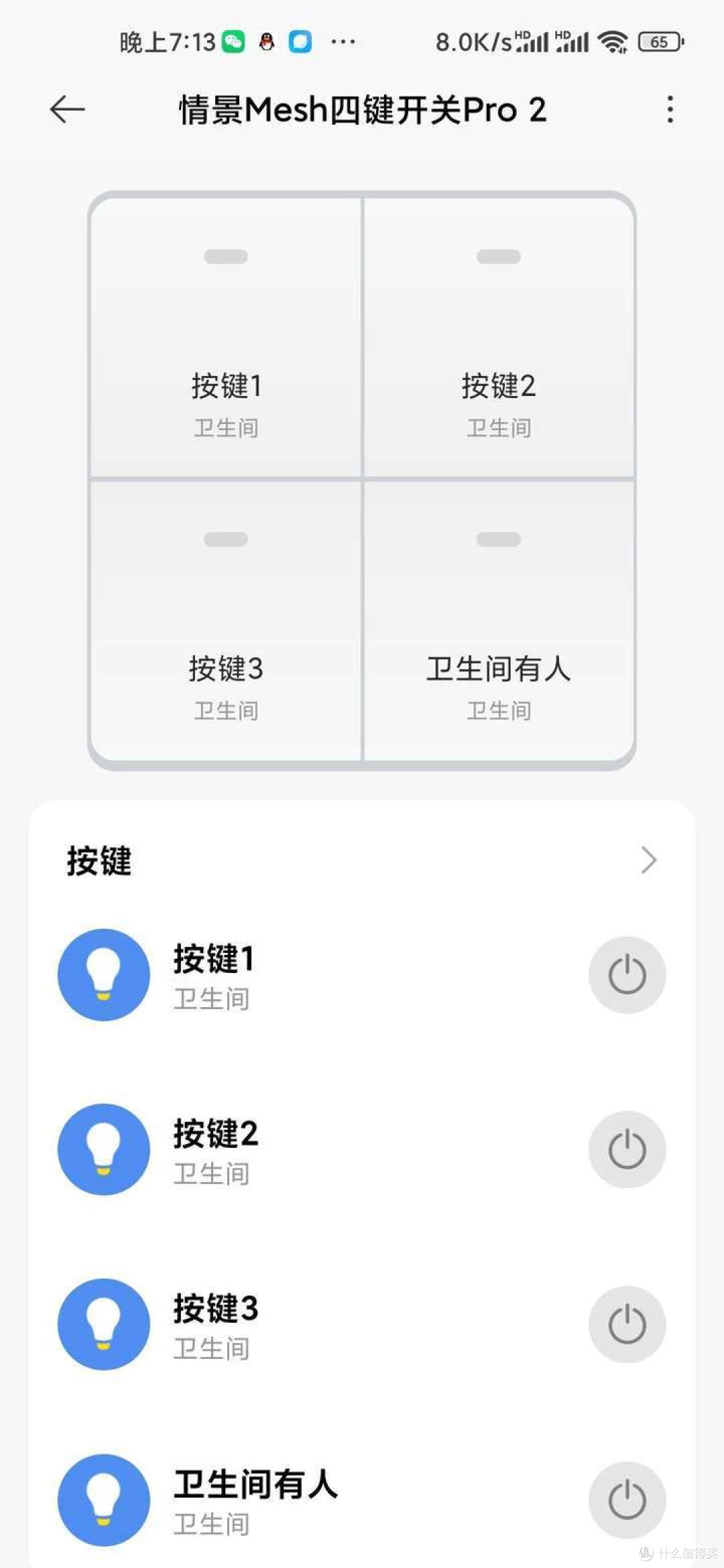

添加后发现是个四键开关，正好可以把空闲键位当做寄存器。例如我想用按键4来反映当前雷达是否有人，就在自动化中设置好，当背光灯开，就打开按键四，当背光灯关，就关闭按键四。此时当按键4打开时，是有人。

工作正常，当有人时米家板子上的指示灯会亮。

注意事项

我使用的86盒是5cm深的，把控制器安装进去较为吃力，需要拆掉外壳，而且只能安装单开，多开就完全没法安装了。如果新装修建议买深一点的86盒。LD2410C实际使用中，使用蓝牙调试比LD2410B的效果要好些（感觉都挺差的）。使用中容易受到风的影响，如果风吹动了浴帘，可能会产生误判，仅作参考。

总结

整套安装下来，使用了200左右，实现了家里大部分设备的控制，以及部分场景的自动化，从价格上来说相当满意的。

雷达没我想象中那么准确，依然存在一定的误判情况，虽然不多见。联动速度稍慢，雷达已经响应了，有个明显的间隔后灯才点亮，可能是我没有使用多模网关的关系，后续根据情况看是否需要添加。
