dactyl单手游戏键盘,从3D打印开始到固件制作
网上搜集的资料,感谢各位老师们所做的教程:
1:,作者FedorSosnin不但免费分享了键盘外壳以及特殊键帽的模型文件,还细心的配上了制作过程的图文教程。原文地址如下:https://www.thingiverse.com/thing
2. 作者 拆哪 改装路透社小键盘,超详细图文讲解QMK刷机教程。https://www.zfrontier.com/app/flow/4oyGyvGbzQoO
3. Dactyl Manuform 5X6 分体人体工学键盘https://post.smzdm.com/p/aox6q4pm/
4. B站作者BlueSakura7发布的外壳3D制作教程https://www.bilibili.com/video/BV1fQ4y1C7mi/
第一部分是外壳的打印
1.可以用别人已经制作好的,直接打印 去Thingiverse 下载一些现成的
2.也可以按需求,去https://dactyl.siskam.link生成两种不同样式的外壳
https://dactyl.siskam.link/lightcycle
https://dactyl.siskam.link/manuform,是manuform的模型
BlueSakura7在视频底下已经分享了网址和制作相关的教程,可以按照自己想法对外壳的高低键位数量和 热插拔左右手等进行修改
Blue@yejianfengblue 对各种细节进行了中文翻译和说明 非常详细看了就基本明白了
Stagger 设置成Yes 然后下面数字都是0 模型可以吧中指小拇指设置在一个平面,因为要做单手游戏键盘,这个选项比较适合。
参数说明:有说明文档,
Thingiverse: https://www.thingiverse.com/search?q=dactyl
查找现成制作好的STL模型
视频里也介绍了一些没有3D打印机的朋友可以免费打印的方法。
以下是我自己打印的模型:lightcycle5*6
后壳
Manuform
轴,我用的都是之前键盘拆机剩下的黑轴,换的茶轴弹簧,算是樱桃红轴手感吧。
这里说明一下,在制作过程中有段时间,买的Teensy 2.0开发板还没收到,就在网上闲逛,看有没有别的好玩的,无意中看到B站 刚刚吃了开心果 发布的自制分体键盘,薄膜键盘主控飞线 这个视频,就跟着拆了几个坏了好久的薄膜键盘
这是效果,因为二极管也没到,所以也就是打发时间做的,只测试了 按键是否有效。
电线是从网线里面拆出来的,所以很硬很粗 后壳根本安装不上。
这是跟着视频看了后找的IO口对应各按键的序号,这只是思路,对其他人没有太大意,
因为每个主控的IO口的用法都不一样,所以没有太大意义。 我这个主控也看不出是什么牌子,只是导电后 查询到的响应的位置,比如ESC 是IO口第5的位置跟 第26的位置会显示,就做了记录。
记录做完就能看出,1到8是行,20到26是列。 如果不想用开发板的可以拿来玩玩也是可以的,按键冲突估计是解决不了。
第二部分
有了外壳后就涉及到 其他配件了
轴体。根据自己喜好选择,我用了35个樱桃轴。
键帽。根据自己喜好选择,我这个是拼了侧刻跟IKBC的正刻有很多垃圾包可以拿来装饰,也可以自己打印各种键帽。
1n4148二极管,35支。某宝500个大概9元到11元。
平衡杆。可用可不用,看你拇指区键位的大小而定。
Teensy 2.0开发板,现在涨价50元左右。
Teensy 2.0固件引用原文:
作者 拆哪 改装路透社小键盘,超详细图文讲解QMK刷机教程。https://www.zfrontier.com/app/flow/4oyGyvGbzQoO
keyboard layout editor,翻译成中文就是键盘-布局-编辑器,意思就是键盘布局编辑器。网址:http://www.keyboard-layout-editor.com/
kbfirmware,KB是Keyboard的缩写,Firmware是固件的意思,这个单词还是比较常见的,因为很多电子产品都会涉及到升级固件。kbfirmware也就是制作键盘固件的网站。网址:https://kbfirmware.com/
QMK驱动,点击后面的网址,选择最新版本的下载就行,WIN用户下载qmk_driver_installer.zip即可。网址
QMK刷写软件,点击后面的网址,选择里面最新版的TOOLBOX下载,WIN版本的点击qmk_toolbox.exe下载就行。
(一)
这里涉及几个网址
第一个http://www.keyboard-layout-editor.com/制作键盘布局
可以自己选择已经制作好的,也可以Blank Layout 加载空白自己
添加Add Key 减少 Delete Keys
网址的目的是把可视化的键盘布局变成 命令
Raw data选项里 全部复制
(这里提示一下Properties选项里 Top Legend是第一排按键 把要设置的键位在这里输入好后下一步可以节省一些操作)
(二)第一个网站复制出来的命令转到https://kbfirmware.com/这里
粘贴到空白处,点击Import
得到阵列的布线图 这里可以修改,增加行 列 或者减少
这里的线就是需要对应焊接到主控IO口的行列
PINS选项 选择主控芯片
选择对应的IO口
根据主板修改PINS 选项里的ROWS COLUMNS
也可以 设置给LED使用的IO口,我暂时没做
SETTINGS 命名 然后查看是否报错,如果通过就可以下载一个JOSN文档作为以后修改的备份。
COMPILE 下载咱们需要刷到主控内的固件 .hex文件
(三)Teens2.0刷写
第一步 下载QMK驱动 这里不让发
WIN版的下载qmk_driver_installer.zip 解压后 两个DAT文件都运行一遍。
第二步 QMK刷写软件,点击后面的网址,选择里面最新版的TOOLBOX下载,WIN版本的点击qmk_toolbox.exe下载就行。网址:
双击运行
运行后也会加载一遍驱动,
电脑插上 Teene2.0 然后找个导线 或者金属物品 短接一下Reset 和GND 两个针脚
可以试两次,电脑提示安装驱动,刷机软件显示黄色字体的ID号就可以了。
点击Open选择刚才下载的 Hex 固件,点击Flash 进行刷机。
刷机完成后 可以短接 行和列的IO口看看 是不是 按你的想法显示了按键字母,
如果不短接 连续出现某些字母 就是刷机固件没制作好,退回重新制作。
到这里固件就已经制作完毕并且刷入开发板了。
56.4%是我这次固件刷进开发板的大小,每个人制作的大小应该都不一样。
(四)
接下来就是开始焊接阵列和二极管了
线可以用OK线按照之前制作固件时的网站https://kbfirmware.com/
红色的是行,每一条线路对应着焊接到开发板的IO口上
黑色的是列。
二极管 需要注意 是行到列 还是列到行的焊接
这是列到行的选项,就是轴的背面有两个针脚,上面的是列,下面的行。
如果选择列到行,二极管就需要焊接在行上,如果选择行到列二极管就需要焊在列上。
1n4148 二极管

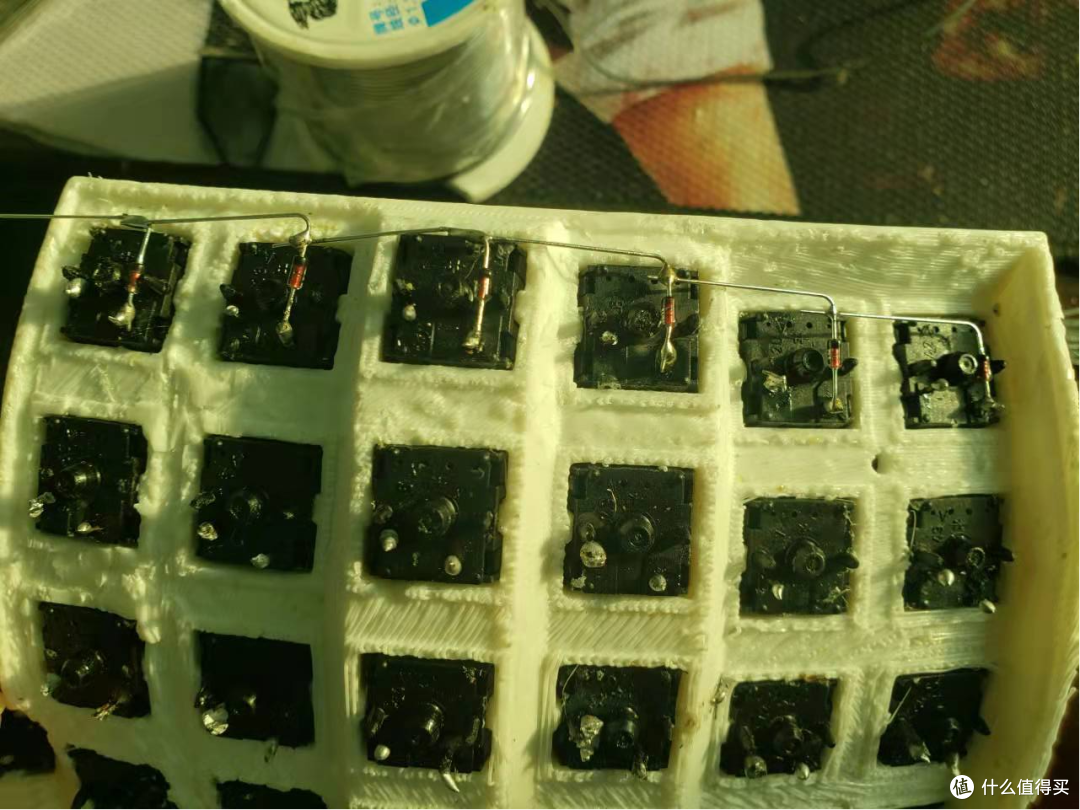

我焊接到行上了,就是轴下面软的那个针脚
二极管上的有黑线的是负极
正极按键触发,负极反向的电流不能触发,二极管的作用,我的理解。
对比着网站上设置的针脚焊接就可以了。
到这里就结束了,单手键盘,还需要打印一个受托。没有受托用着不舒服。
