设备内置锂电池的更换。

23-12-08

前言

对于大部分人来说,内置锂电池的产品,当电池到达寿命时,即使其他部件一切良好,也意味着设备生命的结束,到了更新换代的时候。

手机还能自购一下,所谓原装电池,找家维修店,花个三五十,让师傅代劳更换。大多数设备,可能连拆开都是个问题。

这就是为什么,相比内置锂电池,我更推崇干电池设备的原因。

设备

设备内置锂电池的更换。

这次需要更换的设备是这款电动喷壶,已经使用了将近3年,内置电池已到寿命了。重新购买产品需要大约50元。而更换一块电池,只需15元左右。

步骤

1.拆卸,确定电池型号。

设备内置锂电池的更换。

原配的是一节18500电池,1200mah的容量。

但这款电池上,没有标注正负极材料、放电倍率等详细参数。通过查询其品牌MATOV,确定是一枚,连商标都未申请成功的杂牌电池。

设备内置锂电池的更换。

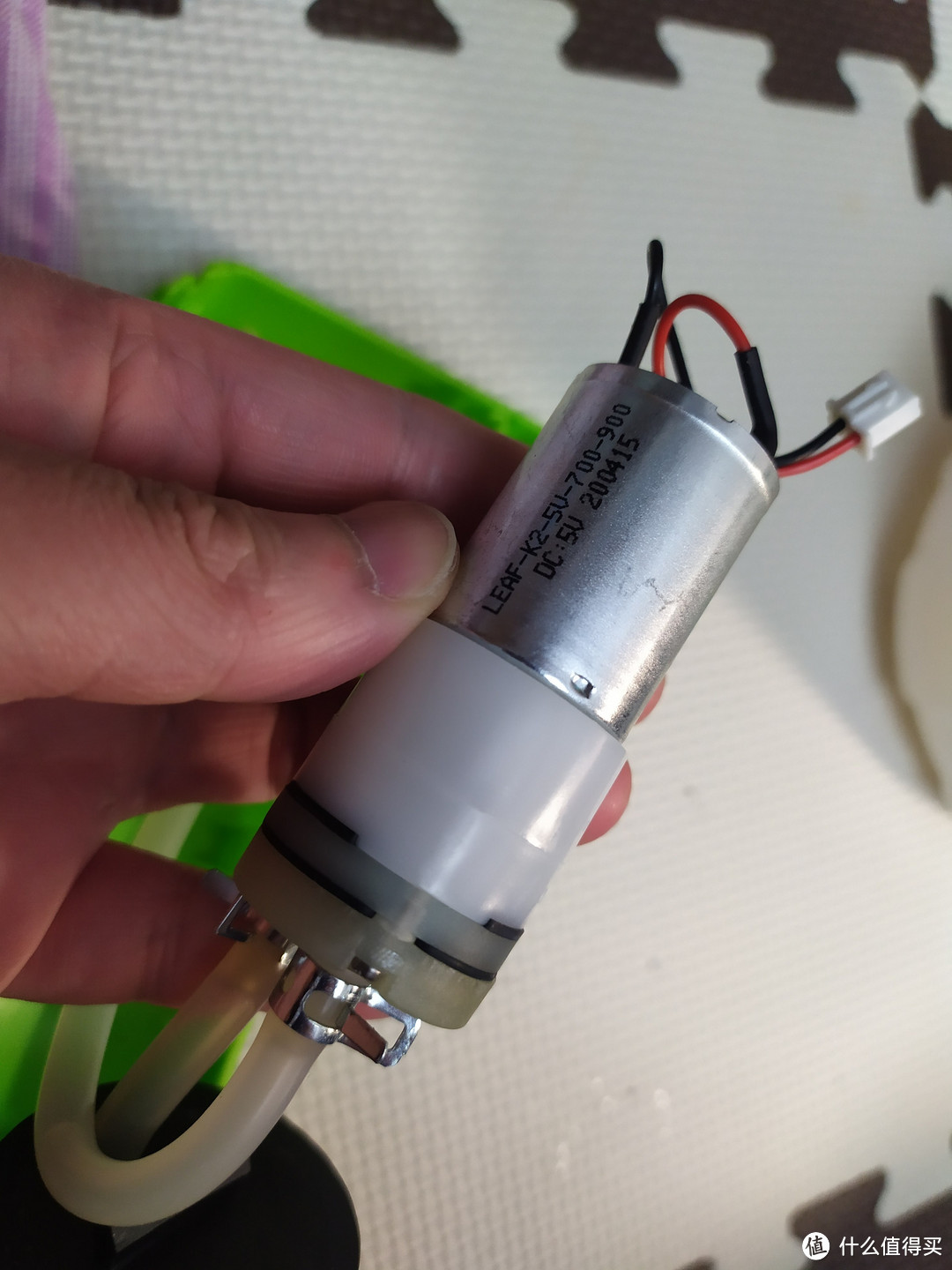

只能通过水泵功率确定电池性能,查询得知,这是一款3.5~5v的自吸隔膜泵,功率在5~8w,3.7v电池的放电均压在3.33v左右。也就是最大所需电流是2.4A,18500电池的普遍容量在1200mah左右,放电性能在2c就足矣。

设备内置锂电池的更换。

无需特意购买5~10c的动力电池,可以升级容量为优先。最终决定购买高倍特HIBATT的2000mah 2c电池。这款电池,参数标注详细,各项性能测试明确。理论放电2c电流4a,峰值3c、6a,功率8~12w足矣了。

2.电池测试。

设备内置锂电池的更换。

需要购买正负极电焊了焊片的版本。同时将旧电池拆下,拆掉焊片,磨平焊点。都进行内阻及放电容量测试。

设备内置锂电池的更换。

根据测试结果,旧电池的内阻已高达100mΩ以上,1200mah的额定电量也仅剩不到500mah。

新电池内阻在30~50mΩ,对一款2c放电倍率的电池来说是合理的,0.5c充至4.2v,0.2c放电至2.75v测得,实际容量为1900mah出头,不算虚标。在电池上注明测试日期与结果,可以准备更换了。

3.执行更换操作。

设备内置锂电池的更换。

先将焊盘的废锡和残留焊片去除,因为电池是用胶水固定的,不得不先剪断焊片,拆除电池。导致残留的焊片非常短小,而且90度弯折,很难拆下。用上了堆锡大法、吸锡器、吸锡带,最后用尖头老虎钳+老虎台,才勉强拆下,难度拉满了设备内置锂电池的更换。。期间还不小心烫到了充电口连接线,好在够皮实,没有烫穿。

设备内置锂电池的更换。

接着把新电池装入,一定要分清正负极,在焊片上标记要裁切的位置。切记不要装在上面剪,容易短路。

设备内置锂电池的更换。

裁切完成后装入,同样90度弯折后,焊牢。焊片可能会难上锡,可以在边上堆一点锡,带上助焊剂,用烙铁头抹上去。

设备内置锂电池的更换。设备内置锂电池的更换。

最后用洗板水,清洁pcb的助焊剂残留,根据照片原样装回,并测试性能与续航。

设备内置锂电池的更换。设备内置锂电池的更换。

电池更换完成,实测性能强劲,如同新品设备内置锂电池的更换。,不!更胜新品,电量加大了将近一倍。设备内置锂电池的更换。给力冲鸭。

设备内置锂电池的更换。

打完收工。
