拆开这块显卡才发现，原来VEGA56 Nano早就有了

618的套路越来越多，剁手也越来越少。但是考虑到在公司办公，中午休息时间还比较长，打算搞一块高性能的显卡，中午玩点游戏休闲一下。

由于家里的电脑配置已经是8700K+1080Ti，那么就优先考虑一下AMD的显卡。逛了一圈，发现XFX VEGA56价格相比蓝宝石，迪兰都要便宜一些。既然作为办公室偶尔娱乐的显卡，同核心的情况下，当然就选这块更加便宜的。

开箱过程就此略过，简单来看一遍显卡外观吧。

XFX标志，整张显卡唯一灯光。

显卡背面，装甲风才是我等钢铁般男人的最爱。

3个DP输出接口，1个HDMI输出接口。

2*8Pin外接供电。 也就是这里，对于一个见识过不少显卡的机佬来说，有点不对劲。

XFX这块VEGA56的PCB板只有显卡一半的长度，另外一边全部是散热器的鳍片，难道说这块显卡可以通过更换散热器变成一块半高的VEGA56？

为了详细了解这点，本机佬还是决定将这块新买的VEGA56进行拆解，详细了解下内部构造。（拆解有风险，非资深玩机人士请勿操作。）

XFX VEGA56的安装和本机佬之前遇到的N卡有所不同，N卡只需要拧掉GPU核心周围的4颗螺丝就可以将显拆开，而这块VEGA56背面还有很多固定散热器的螺丝，应该是考虑到了散热器的重量，进行了加固。

拆掉螺丝之后即可拆开显卡，由于原厂硅脂质量较高，粘度比较高，拆开时需要用点暗劲，但不宜过大，小心弄断风扇接口。PS：原厂的硅脂比市面上能买到的硅脂散热性能要强上不少，如果不是显卡使用过久，建议不要更换。PPS：如果使用液金，可以尝试更换一下。

果不其然，XFX VEGA56的PCB板比市面上其他VEGA56显卡都要短一截。如果有水冷厂商已经有配套冷头的话，组一台高性能的ITX主机也是可以实现的。如果没有成品的冷头，自己定做一款冷头也不是不行。

所以，今年台北电脑展上面AMD发布的VEGANano，原来早就可以买到了。就是不知道PCB板的布局和用料是否差不多，待日后VEGA Nano正式发布之后才能详细了解到。

既然显卡已经拆解了，不如来了解一下VEGA56的内部构造如何。

VEGA56和之前RX500系列，N卡都有所不同。GPU核心和显存都封装在最中心的位置，边上则是一些电感贴片。

透过硅脂可以隐约看到三个分块，上面最大的那块是VEGA核心，下面两块一样大小的则是HBM2显存，共8GB显存。

核心及显存背面密密麻麻的电子元件，密恐症慎看。

左上角的BIOS切换开关。

右下角散热器接口。

外接供电接口电路。

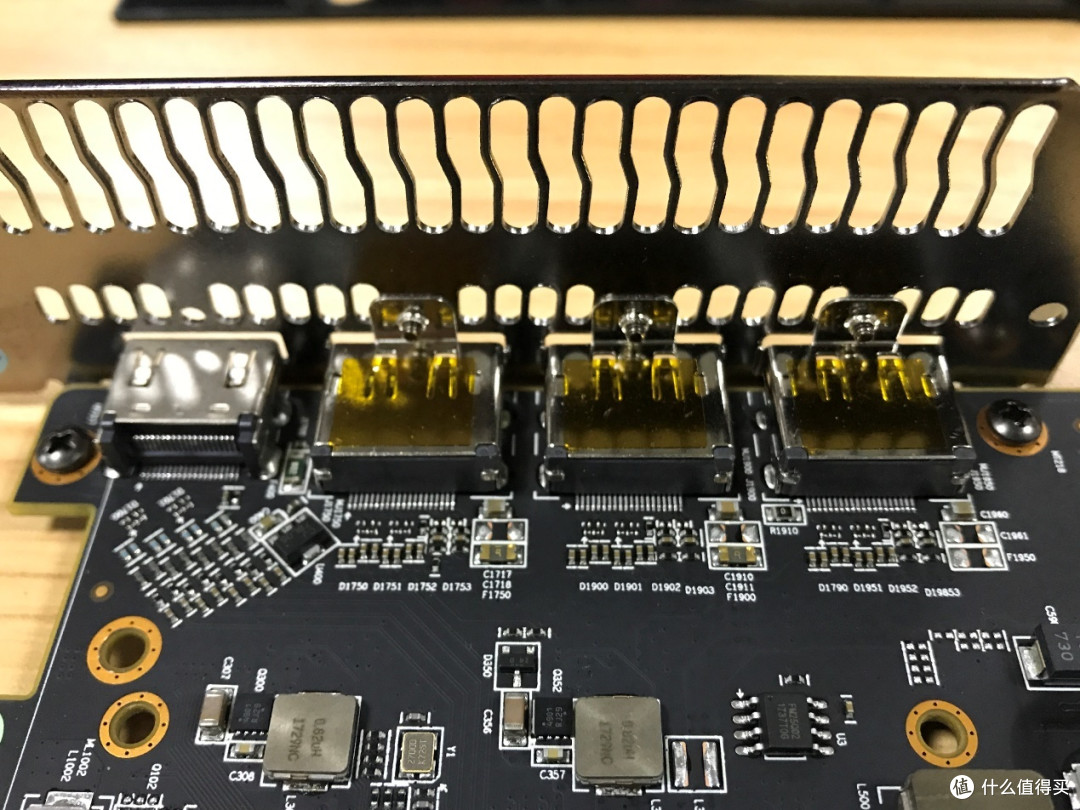

视频接口电路。

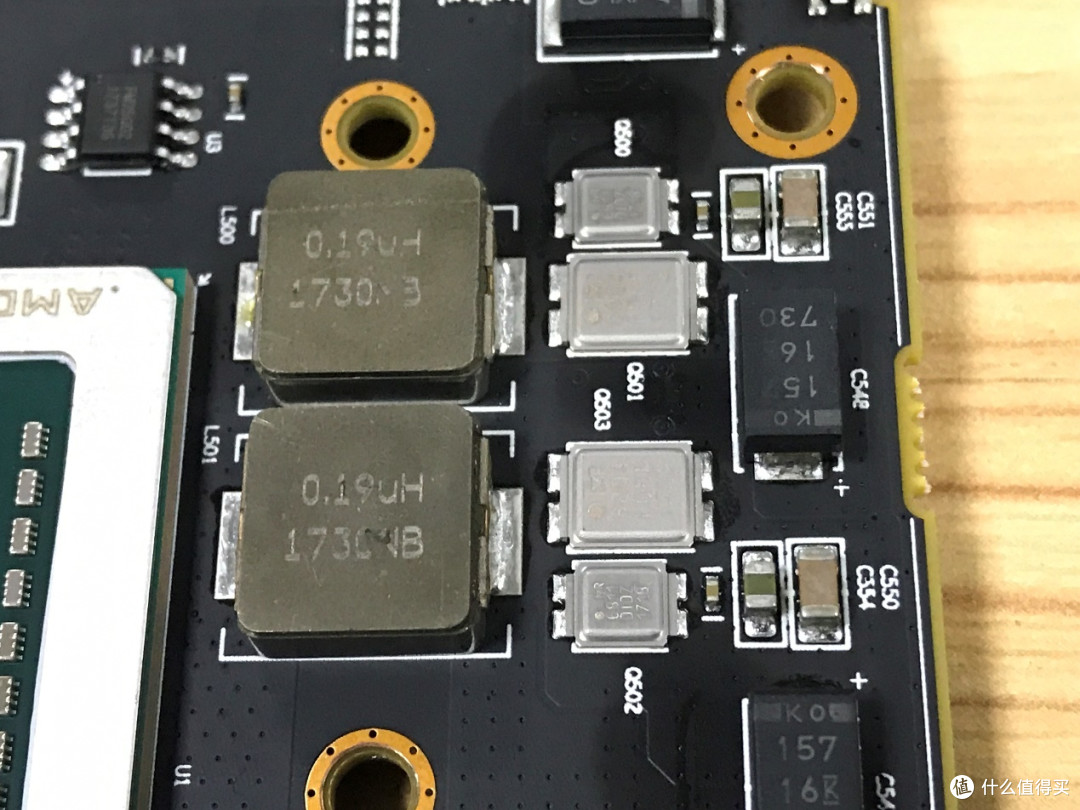

电子元件细节图。

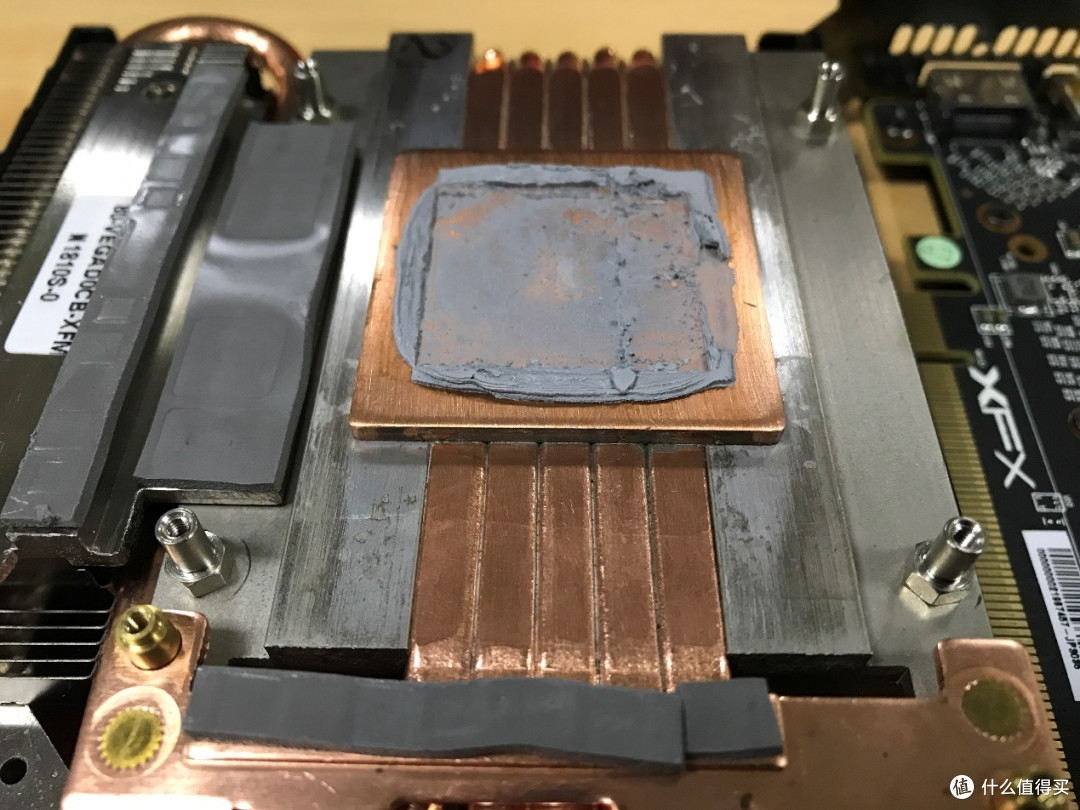

散热器部分，核心和显存是直接接触到铜块，然后通过下面的5根热管进行散热。其他电感贴片则是通过散热胶片，连接到散热器上进行散热。

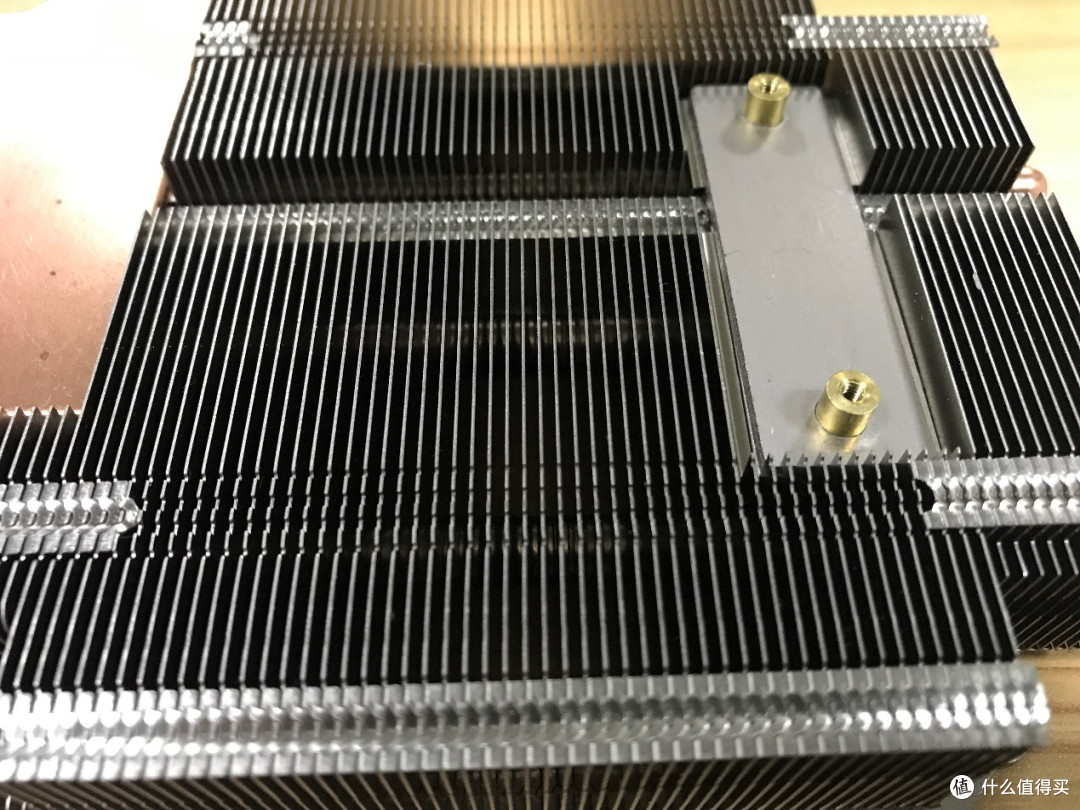

整齐的散热鳍片，同样密恐症慎看。

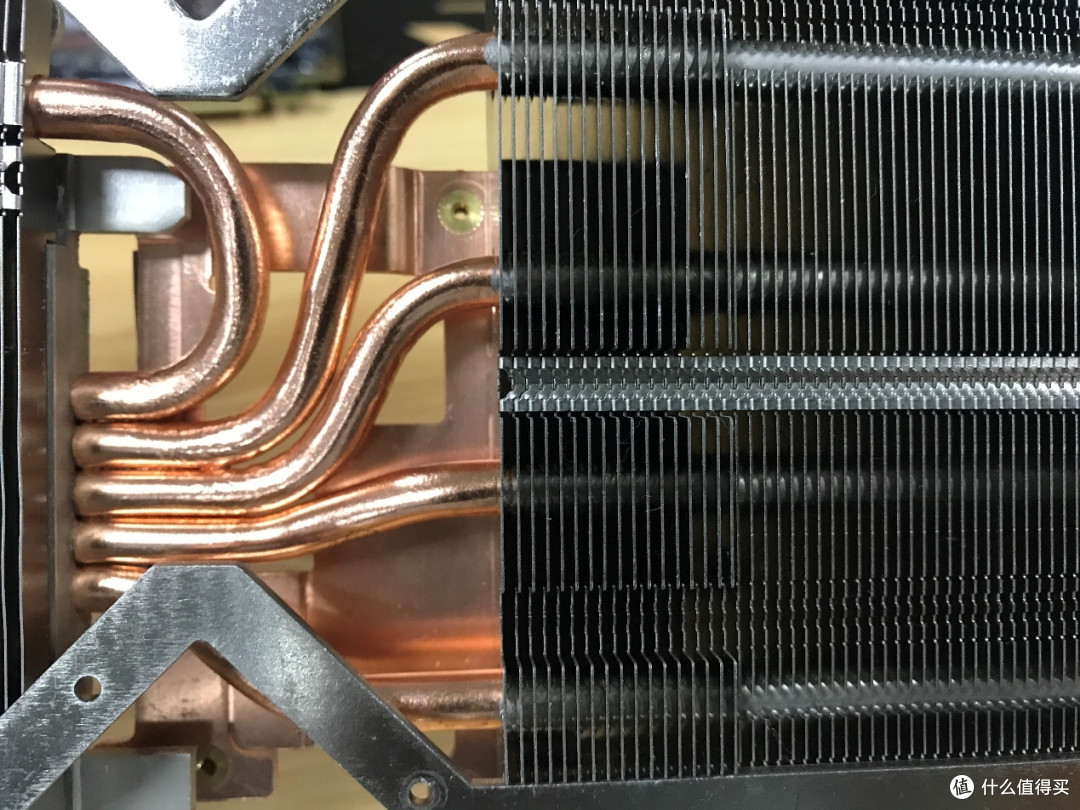

5根直径5mm热管。

散热器外壳，风扇可以通过背面的三颗螺丝拆掉，更换另外的风扇。

经过拆解之后，对整张显卡构造有了一定了解，安装也就熟门熟路了。

接下来装上平台，验证一下拆解是否成功。

平台配置，8700K+VEGA56+16GB。

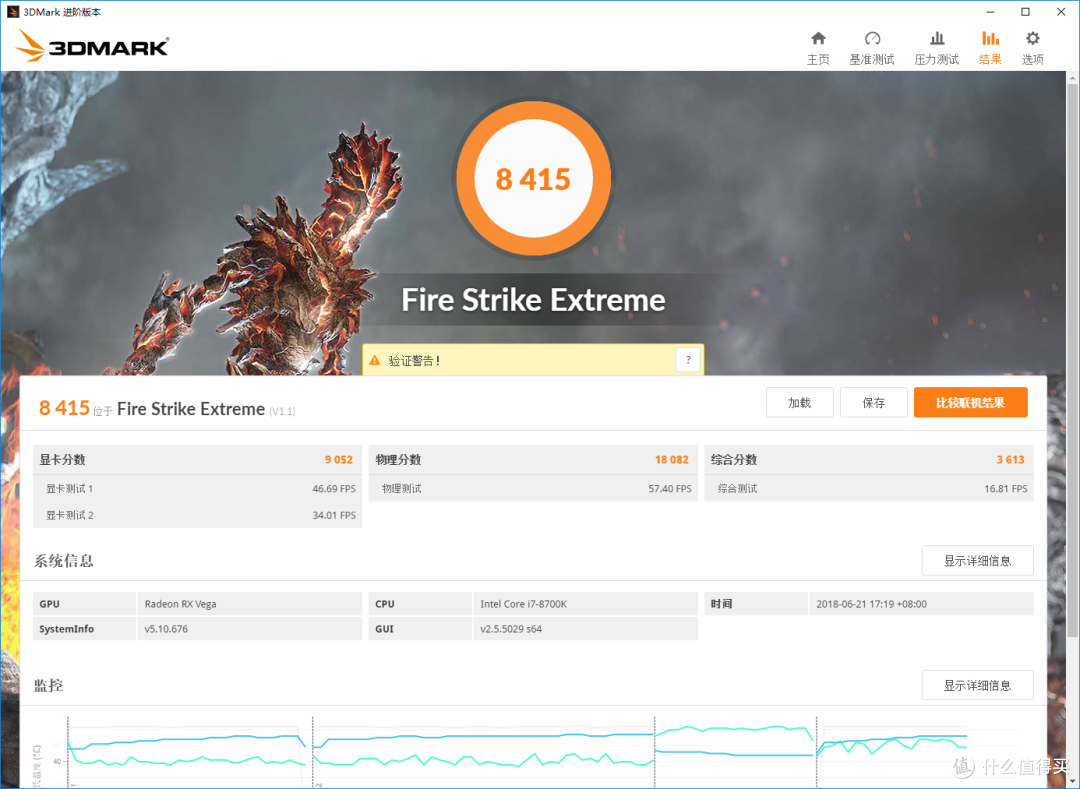

跑分数据如图。

总的来说，显卡的性能大家基本上都在各个地方看到过评测，都有大致的了解，进行降压超频之后的性能还有提升，3A大作和日常网游都不在话下，就不用本机佬多说了。值得一提的是显卡本身，去年9月，XFX VEGA56正式开卖，而VEGA Nano今年6月才在台北电脑展上发布，但是正式发售还不得而知，如果对半高显卡比较青睐的玩家，XFXVEGA56应该也是不错的选择，毕竟现货嘛。
