前言

和站内一些大佬相比，我也算是新入NAS坑：18年新家买了群辉218+，后来赶上矿潮，花了群辉218+一半的钱换了一台暴风播酷云二期，刷了黑群918+，稳定用了两年，连媳妇都习惯了不定期同步手机相册到NAS，换新手机也没不用大容量，家有NAS着实方便又省钱。

对于普通家庭用户来说，J3455完全够用了。但对于我这个业余生活家来说，习惯手机里的素材自动同步到黑群辉，写文的时候从电脑资源管理器直接访问黑群相册文件夹，但是照片缩略图半天出不来着实很着急，于是半年前就有了升级J3455的念头。

还有就是NAS升级万兆网络，考虑到内网暂时没有全部升级万兆的必要，不过NAS和主机之间可以局部升级到万兆。之前暴风播酷云一直和主路由一起放在柜子里，到书房只有一根六类网线，书房还要接无线AP，导致一个万兆交换机也解决不了这个问题，加上最近气温高放在吧台柜里的黑群经常提示硬盘温度过高，所以这次升级直接把NAS放到书房书桌下面，NAS和主机直接万兆直连，散热，NAS机箱大小都不存在问题了。

硬件选择

硬件选择思路和配置，基本是照着大佬@阿文菌 来的，这也是标题“学大佬”的由来。intel 10代酷睿性能优异，去年底到今年初那段时间价格也很厚道，我的大部分硬件也是当时看着合适就买好了。不过虽然二季度疯狂涨价，近期价格回落了不少。

1、主板

升级主机空闲出来的七彩虹B460i主板，4月份闲鱼488淘的，支持个人送修，1年换新外加3年保修。

接口配置一个M.2插槽，四个SATA接口，一个PCIe×16插槽，够我使用了。

不过需要多盘位，需要做软路由的还是建议M-ATX板型，SATA接口更多，两个PCIe插槽，可以扩展多个网卡。

2、CPU

处理器是4月份600元入手的，代号QSRL的10代i5-10400T ES处理器，选择这款处理器的原因主要还是性价比，毕竟双核的i3-7100T现在都要600多。

QSRL，6核12线程，默频2.0GHz，TDP 35W，UHD630核显，用来做All In One NAS的处理器非常合适。

现在QSRL缺货&涨价，显然价格已经不是很合适了。不过眼睛君找了一下，发现另外一颗代号为QTW3的QS版处理器，也就是i3-10100T的正显版，功能正常的只要480，单通道的只要400，也非常适合用来做NAS处理器。

3、内存

内存是我闲置的，去年低价时候219入手的玖合16G。

当时也是想着买两条8G不如买单条16G，其实对于NAS来说，8G就足够用了，就算需要16G内存，买8G*2组双通道也会好一些。

现在京东8G国产内存条，差不多180上下的样子，用在NAS上，也是完全OK的。

酷兽（CUSO）ddr48g台式机内存8g2666MHz夜枭系列169元京东去购买

对于10代B460芯片组+i5处理器来说，内存频率最高支持到2666，所以购买内存的时候也不用追求高频率，而且2400、2666频率价格也便宜。

4、机箱

因为储存需求不是很大，所以四盘位的NAS机箱就够我用了。蜗牛矿渣以及小厂的做工用料看不上，大厂可选的也不多。

万由的四盘位NAS机箱，万由是专门做NAS产品的，在用的暴风播酷云机箱就是万由代工的。

还有就是迎广MS04机箱，也是四盘位，支持热插拔。

两款机箱算是常规的NAS机箱设计，造型上中规中矩，价格都不便宜。家里有闲置的普通机箱，但是3.5寸硬盘位不够，导致了这台NAS迟迟未动手。

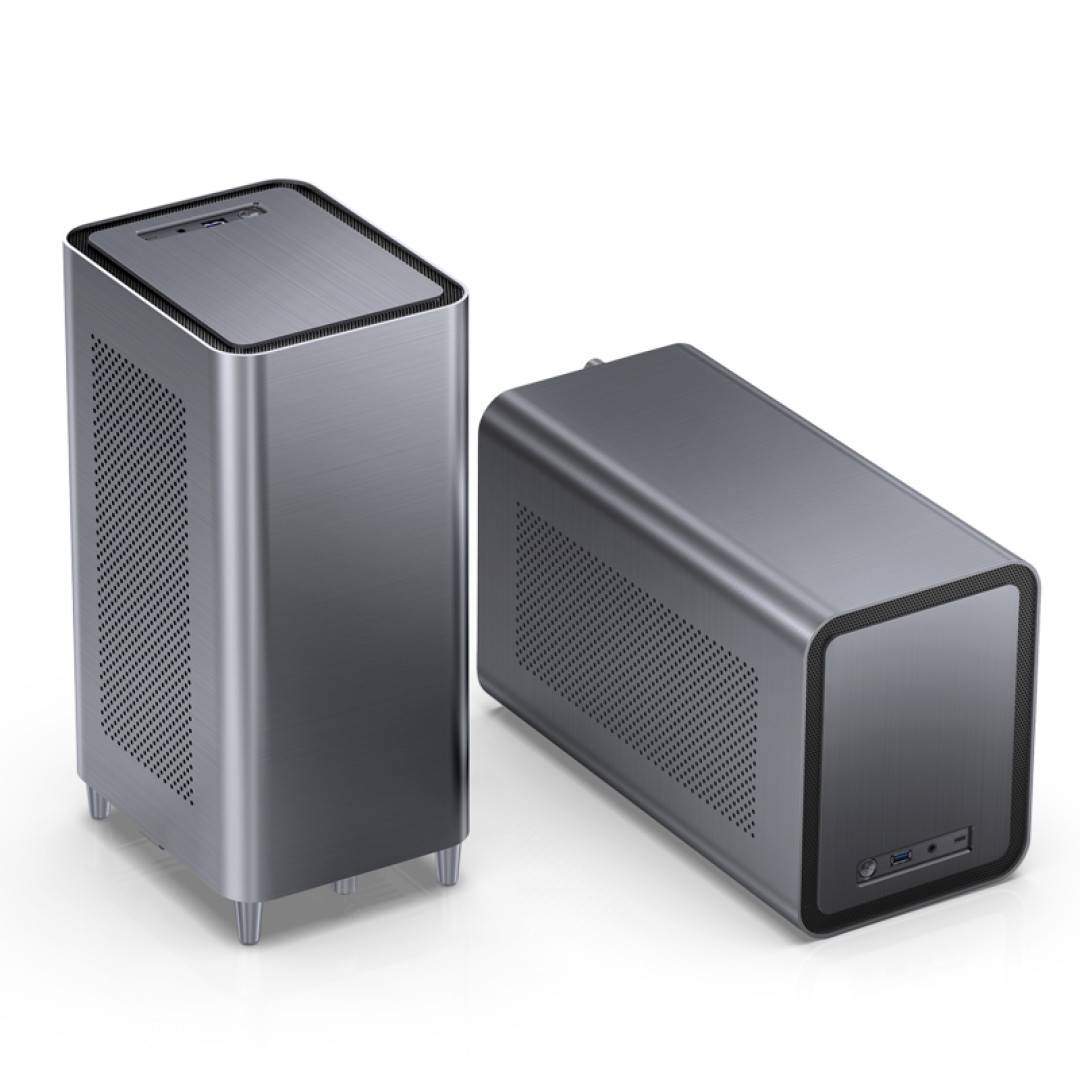

直到前几天看到了乔思伯N1发布的站内推送，熟悉的外观设计和用料，尺寸170*354*217mm也很小巧。N1这个外形设计，基本算是V8 mini，抽拉式设计，装机友好度高。

国内JONSBO 乔思伯 N1 全铝电脑/NAS迷你机箱669元包邮约13L体积，可立可卧，170*354*217mm尺寸。天猫jonsbo旗舰店预告14日售价669包邮，入手低价，小巧机箱，全铝材质，喜欢的值友可以关注。乔思伯N1这款全铝机箱，可立、可卧摆放，5+1盘位设计，5个3.5英寸硬盘位，支持热拔插，外加1个2.5英寸硬盘位（可适配SSD高速硬盘），满足大女宛安| 值215 评论185 收藏487去购买

看看这个热度，就知道NAS机箱是有多么的稀缺，乔思伯第一款NAS机箱，爆料推送就上了全站热门。

反正我下手了，京东首发649。

乔思伯(JONSBO)N1铝制迷你NAS机箱（抽拉式结构/5+1硬盘位/立卧两放/自带14CM风扇）699元京东去购买

乔思伯N1跟之前装机用过的V8设计如出一辙，不过尺寸上小了很多。

跟双盘位的暴风播酷云放一起，正面差稍微高了一些，整体长了一些，体积算不上大。

前IO预留了一个USB3.0 Type-A接口和一个USB3.2 Type-C接口，居然保留了3.5mm音频。

背面，最下是半高PCIe挡板，装个半高显卡，这个小机箱用来做ITX主机机箱也是完全可以。

抽拉式设计，装机比较简单。

内部安装框架，主要三个分区，前面是5个3.5英寸硬盘位，后面是主板和电源安装位置。

机箱标配一个14cm大风量风扇，直接给硬盘散热，加上机箱两侧大面积的散热孔，整机散热效果应该可以。

硬盘笼有热插拔电源背板，有电阻电容稳压电路，数据接口采用的是SATA直连方式，供电为双D型插头。做工用料号称服务器级别，毕竟数据无价，供电稳定，能够保障硬盘寿命。

总的来说，649的首发价格，铝制箱体，抽拉式设计，做工用料都要比万由和迎广MS04要强很多。具体使用等后面装机再分享。

5、电源

很多NAS机箱都是1U或者FLEX电源，消费市场根本没有正规产品卖，大部分都是服务器拆机，噪音大质量没保障。乔思伯N1支持SFX电源，由于SFX电源可选性就比较大，这点好评。另外NAS整机功率并不大，300W以内就足够使用。不过还是建议买带80PLUS认证的，能效转换率高，NAS长期待机更省电。

手里为主机准备的酷冷至尊V750 GOLD SFX电源还在闲置，所以这次就没有买新的SFX电源，先装到NAS上用。

酷冷至尊V750采用工业级全日系电容，全模组电源线，80PLUS金牌认证，10年质保3年免费换新等，如果组装小钢炮主机，这款电源算是比较推荐的一款SFX电源。

SFX电源体积真的是小。

风扇带自动启停，低温状态下，风扇不工作，整机噪音更低。

酷冷至尊(CoolerMaster)额定750WV750GOLDSFX电源(金牌/全模组/全日系电容/加强显卡线缆/质保十年)999元京东去购买

酷冷这个SFX电源价格有些贵，而且这个功率NAS上用不到，这里就不建议抄作业了。大家买非模组、额定功率300W左右的SFX电源就可以了，比如鑫谷这个350W铜牌SFX电源。

鑫谷（Segotep）额定350WM450B铜牌SFX小电源（80plus铜牌/标准micro尺寸/智能温控风扇/服务器机箱小电源）299元京东去购买

6、散热

乔思伯N1机箱最大支持70mm散热，市面上常见的下压式散热基本都能使用。这次使用的是上次立人H88 pro装机使用过的利民AXP90纯铜版。

这款散热也算是今年比较热门的下压式散热，不过扣具设计上有些bug，安装后肉眼明显可见的主板弯曲，听说后面版本扣具有改进，能够避免主板PCB弯曲的情况。

利民(Thermalright)AXP90-X4747mm下压散热器4X6mmAGHP热管全回流焊工艺双平台全金属背板扣具169元京东去购买

7、万兆网卡及跳线

网卡看了一圈，感慨一番万兆普及还要时日。开始看的双电口万兆网卡，价格便宜一些的，要么是HP561FLR-T拆机卡，通过转接卡使用。

要么是浪潮服务器拆机卡，接口是PCIe×8+PCIe×1，通过屏蔽后面的PCIe×1金手指，可以直接在普通电脑主板上的PCIe×16插槽上使用。

两种卡都是intel X540-T2芯片，优点是电口，可以直接使用普通的网线跳线，缺点是都要做魔改，而且普遍评论电口在使用过程中发热量大。

最终还是老老实实的用去年比较热门的洋垃圾广达CX341OCP网卡。

两张网卡70包邮，豪华带风扇转接板两套130包邮。总共花费200元两张单光口万兆网卡。

乔思伯N1的PCIe是半高挡板，而电脑主机是全高挡板，所以买转接卡的时候要注意，让卖家发一高一低各一个。

组装好之后是这样的。

不过这个半高挡板合体后，网卡PCB高出挡板一截，直觉告诉我可能会翻车，后面装机的时候再详说。

跳线淘宝随便买了一条SFP+ DAC直连电缆，1.5m淘宝券后32元包邮。

配置清单

最终的配置清单如下：

我这个总价里，机箱和电源就占了一大半，换大部分人都不会这么做，尤其是电源。如果选择非模组低功率的SFX电源，内存和散热上再缩减一下预算，CPU换成代号QTW3的i3-10100T QS处理器（4核8线程，基频3.0GHz，QS正显）。整套配置可以做到2300元。

如果不是和我一样执着ITX主板和乔思伯N1这款机箱，选择B460芯片组的MATX主板+普通MATX机箱，CPU换成QTW3单通道版，预算还能再砍700，整套配置只要1500，性能跟我的配置基本无差异。

这个价位虽然比不过矿渣，但是硬件性能还是要秒成品NAS，毕竟J4125核心的群辉920+，售价要3000多。

总结

关于价格，自己攒一台家用NAS，不光是追求性价比，有时候也是享受折腾的乐趣，如果你没有组装过电脑，这里其实是不推荐你折腾的，成品的NAS虽然价格高，但是系统配套成熟稳定不用折腾。

关于功耗，很多人会在意这套配置整机的功耗问题！计划下篇装机完成后，会详细测试这套配置的待机功耗。目前计划是使用两块3.5英寸硬盘，实际功耗要是超过50W，就不考虑24小时待机使用了。当前规划的位置及硬件，并没有计划软路由功能，所以从节能来说，也不用24小时开机。
