K100上手体验 篇三：Aiffro K100全闪Nas上手体验–安装黑群晖

前言

上一篇文章提到了在K100上面安装黑群失败了，原因是群晖不支持装在M.2的nvme固态上面，在网上找了一圈，，找到了一篇这个文章：
如何创建一个纯 NVMe 固态的群晖
https://jim.plus/blog/post/jim/synology-installation-with-nvme-disks-only
于是决定顺着这个文章尝试一下
本来是想记录一下,废话有点多，还有失败的过程，实际安装的过程可以直接看这里

制作启动盘

制作启动盘，首先要格式化，我用的是卡+读卡器，格式化用的是SDformater

网上能找到的RR只有2023.11.28告别版，是我在矿神上面找到的，地址是：https://imnks.com/7805.html，发现要付费，于是决定在网上搜索一下，找到了这个地址，不确定是不是原版，先这样用着:https://fw.wifihell.com:1111/Synology/rr/

2024.04.24更新：根据评论区提示，RR地址重新开放了，地址：https://github.com/RROrg/rr

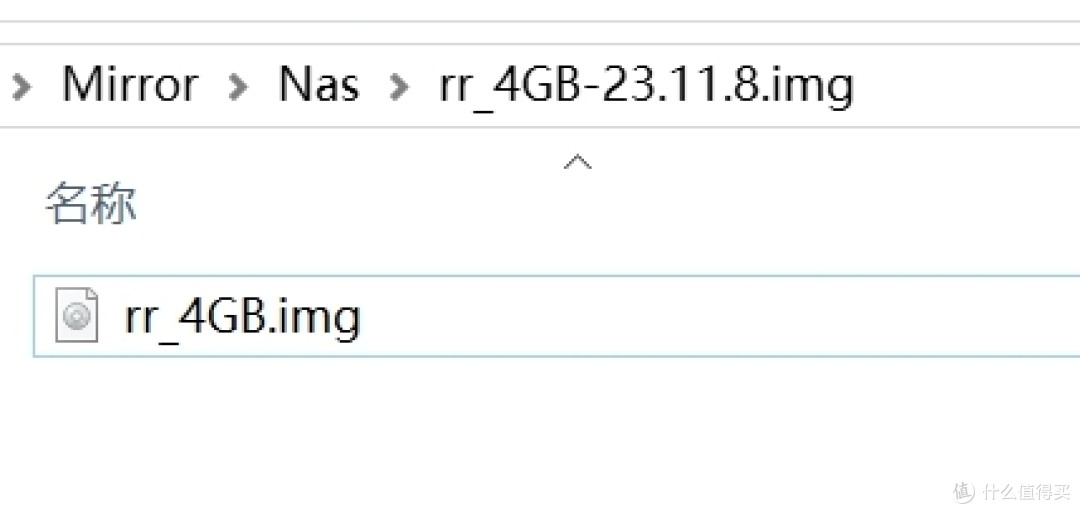

解压之后是下面这个img

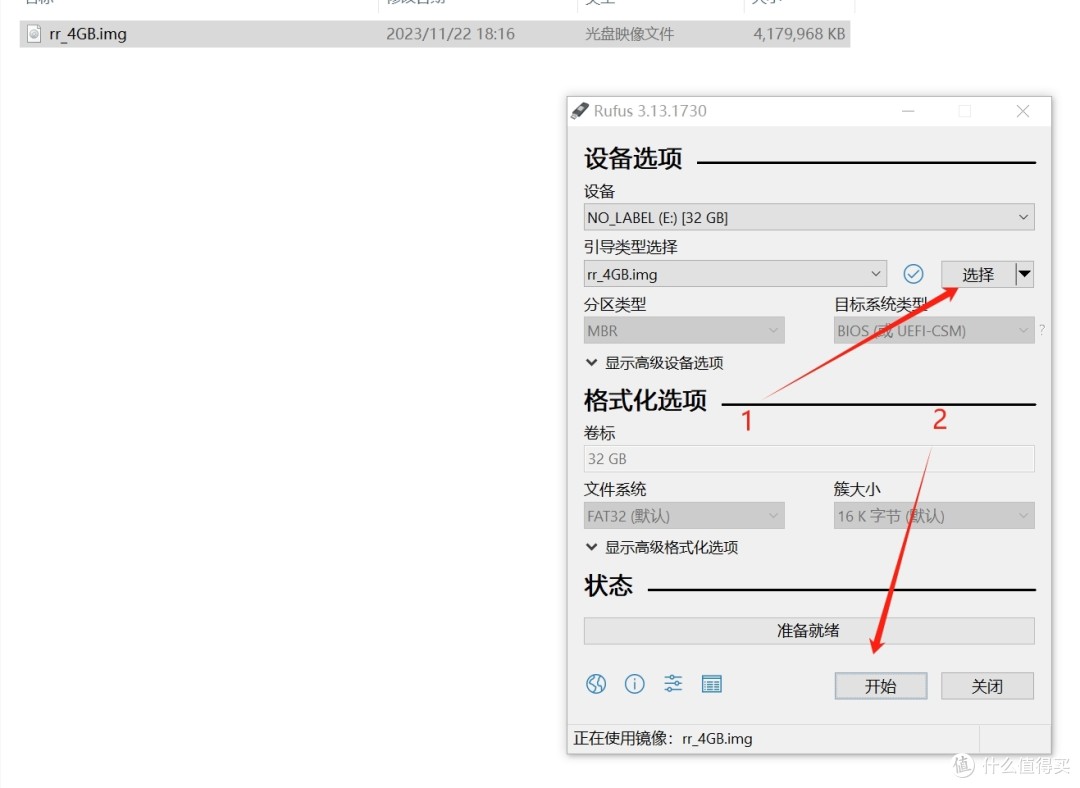

接下来是用Rufus软件烧录到U盘中，引导类型选择这个img，然后开始烧录

当进度条重新回到准备就绪的时候说明烧录结束了

启动

将网线、U盘、键鼠、电源插上K100，按下电源键开始启动
启动的时候把usb UEFI这个启动排在前面。

然后保存并退出
接下来就是启动顺序选择，不选也可以，自动进的

再等一会就进到了RR界面，记住这里的ip

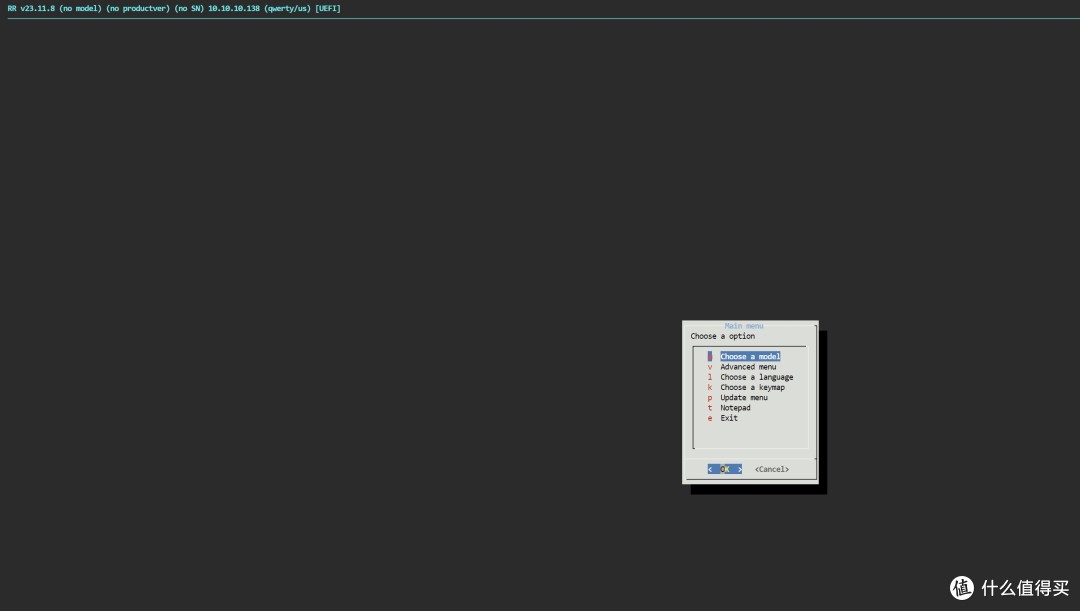

在电脑上面输入这个IP+端口，就能进到RR的配置页面，并选第一个choose a model

进到页面之后，选择SA6400

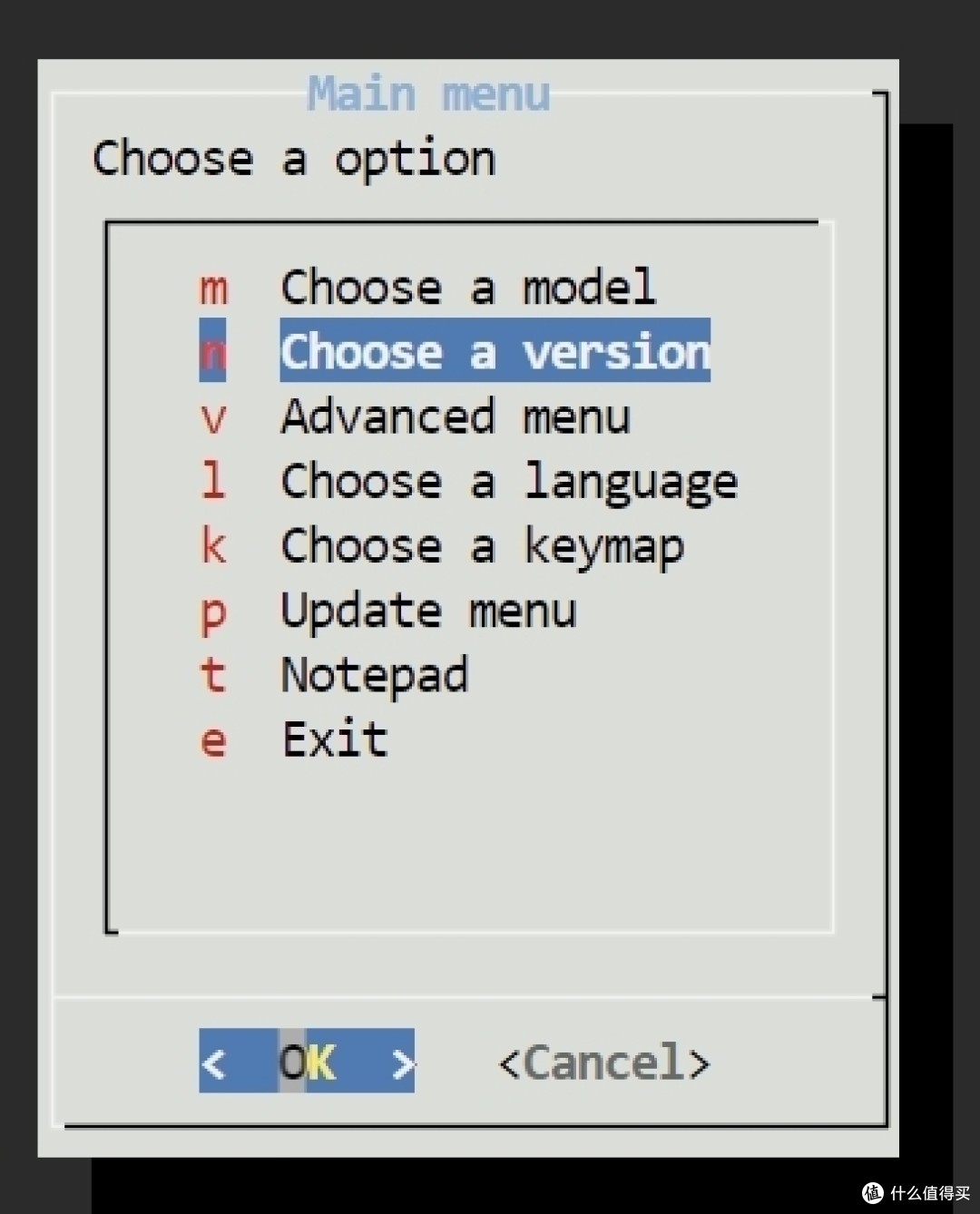

然后选择第二个，choose a version

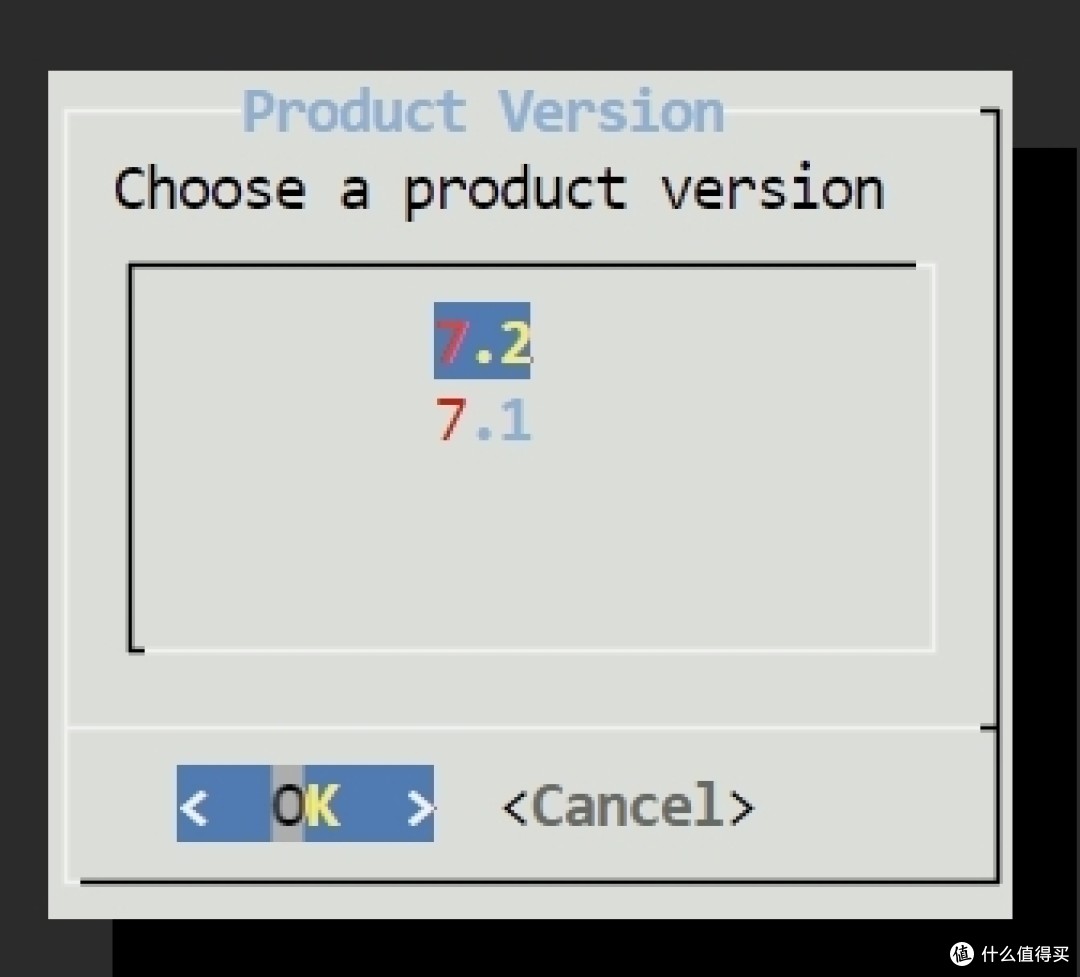

选择7.2

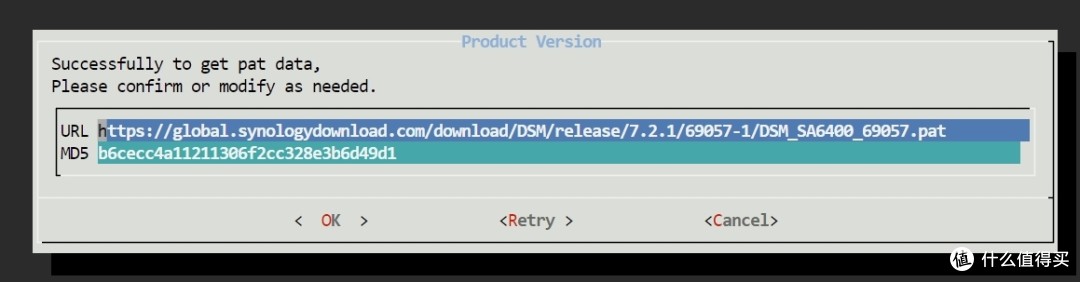

默认回车就行

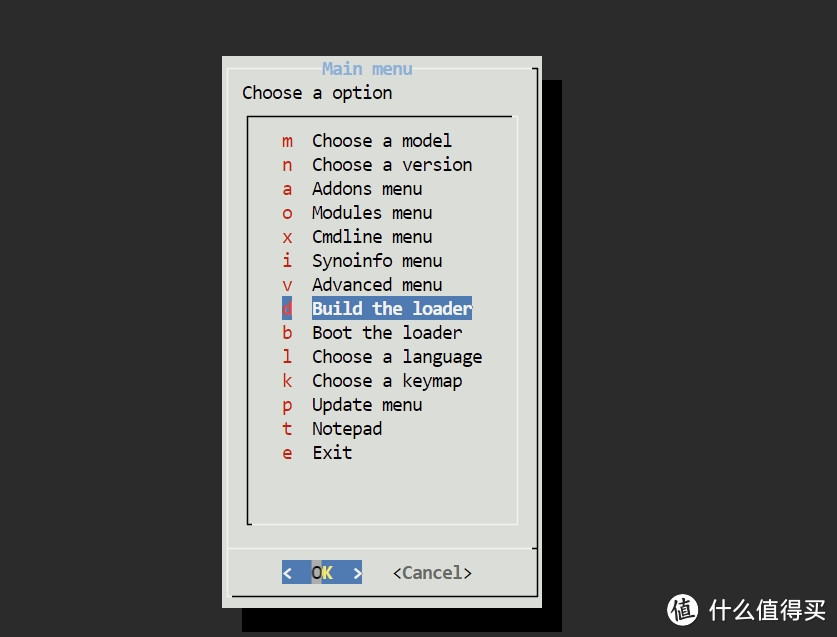

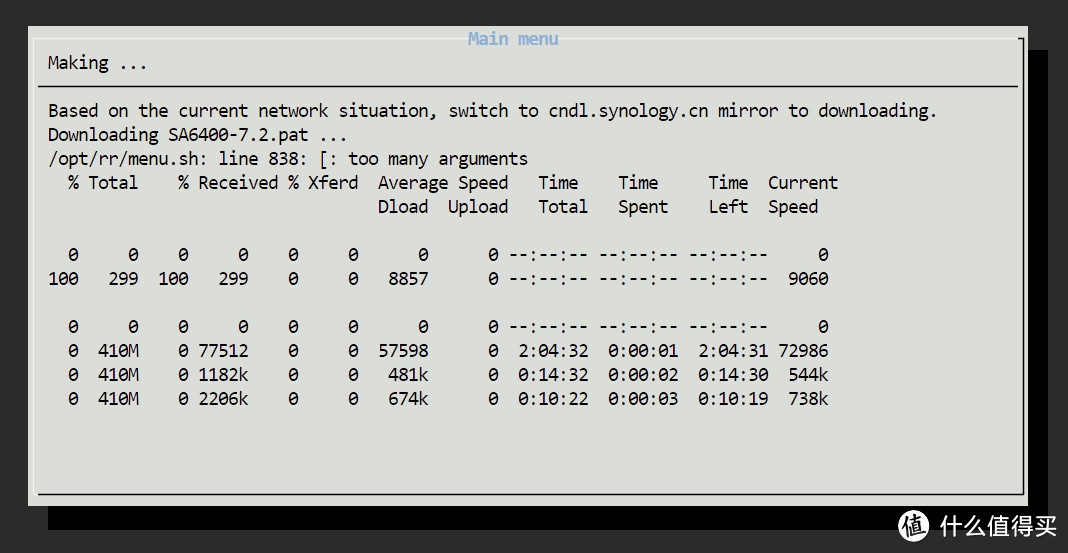

然后build the loader

等待结束之后选择boot the loader就行了

这时候可以看到web界面有变化，提示网页变成了这样

等待重启结束之后，输入http://10.10.10.138:5000/之后会进到DSM的引导界面，并且提示没有找到disk，如下所示

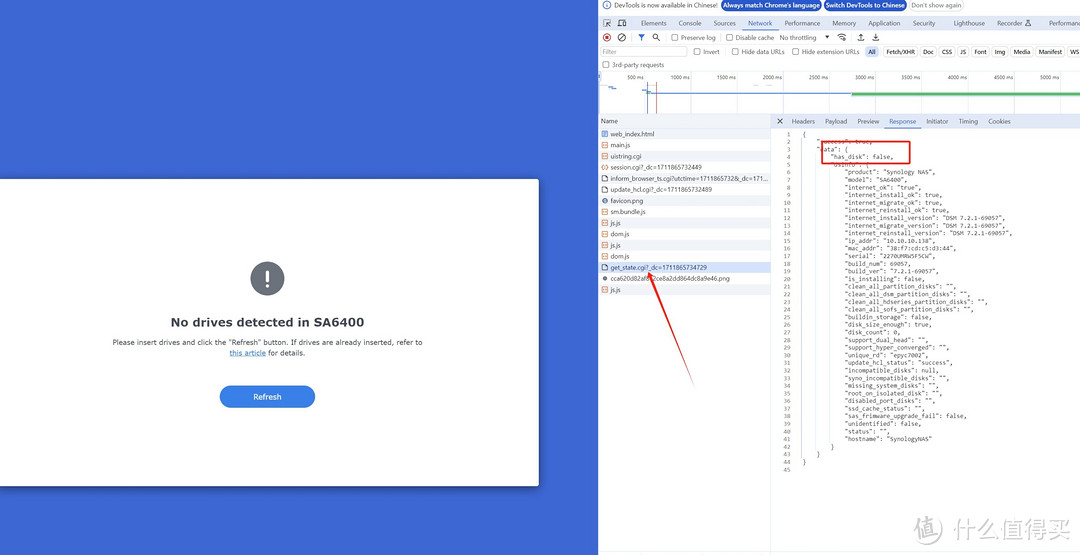

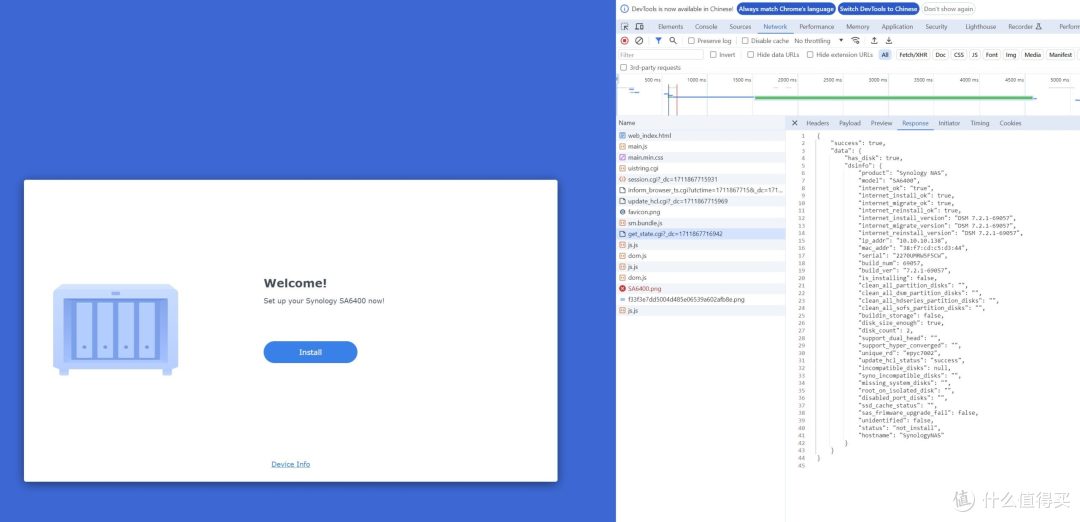

根据前言提到的文章中写的内容，应该是硬盘判断出了问题，按下F12，并点击refresh，能看到/get_state.cgi这个判断，得到的结果是has_dick=false

启动之后，这是一个ramdisk系统。

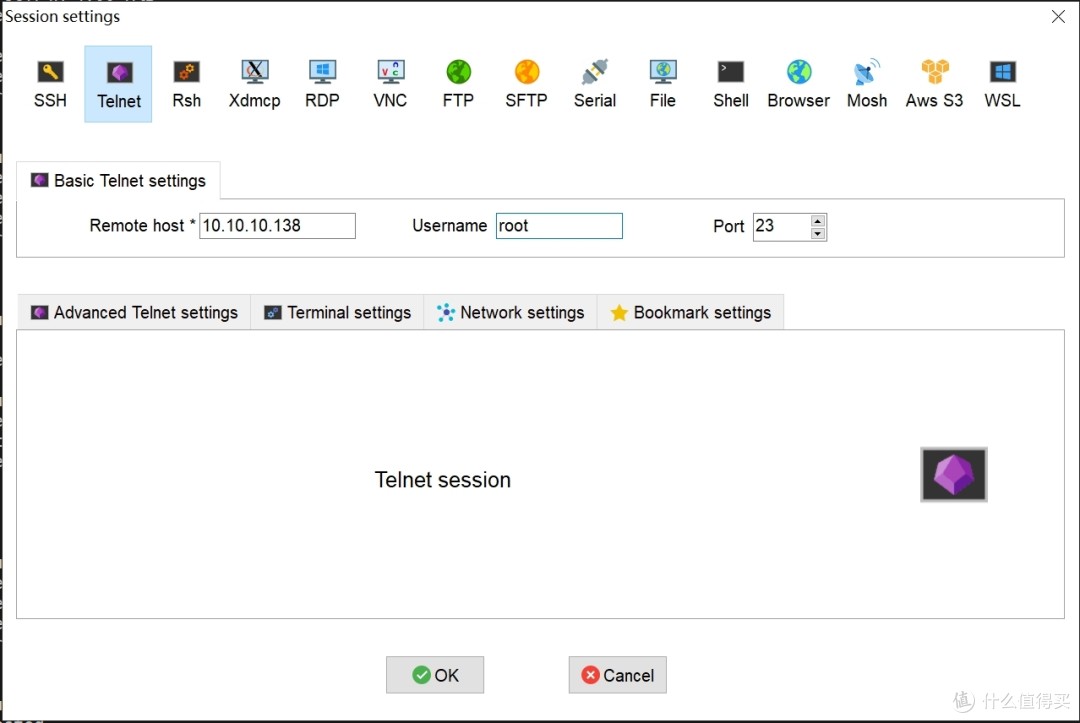

通过portscan扫描，能看到只开了80和23端口，可以通过telnet连上群晖

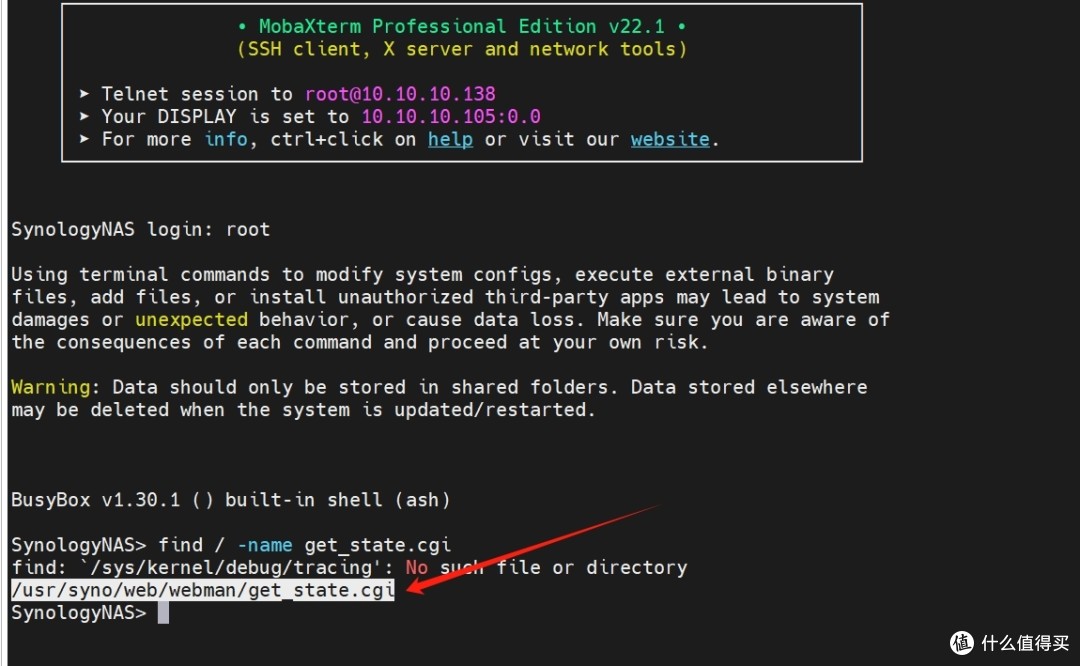

搜索能看到，这个文件在/usr/syno/web/webman/get_state.cgi

打开文件之后，找到了这一行

if [ "xyes" != "x${SupportBuildinStorage}" ]; then buildin_storage='false' if [ ! -z "$partition" ];then has_disk='true' else has_disk='false' fi disk_count=`echo $partition | wc -w` else buildin_storage='true' has_disk='true' disk_name=$(basename ${buildin_storage_node}) disk_size=$(cat /sys/block/${disk_name}/size) if [ "0" -eq "${disk_size}" ]; then has_disk='false' elif [ "${min_buildin_storage_size}" -gt "${disk_size}" ]; then disk_size_enough='false' fi fi

通过检查变量partition是否非空。如果partition有值（即系统中存在磁盘分区），则has_disk=’true’，否则has_disk=’false’
再看最上面，

partition="$(/usr/syno/bin/synodiskport -installable_disk_list)"

也就是partition是通过执行/usr/syno/bin/synodiskport -installable_disk_list这行命令的结果，来判断是否有盘
退出来，手动执行这个命令，可以发现的确为空
打开/usr/syno/bin/synodiskport脚本，发现是个二进制文件，这里可以直接改成别的脚本
输入命令

ls /sys/block

可以看到，还是能识别到nvme盘的，通过grep筛选一下sata和nvme

ls /sys/block | grep '(nvme*|sata*)' | xargs

最后脚本可以和synodiskport放在同一个目录，下面是脚本内容

SynologyNAS> cat /usr/syno/bin/checkdisk #!/bin/sh if [ "$1" == "-installable_disk_list" ]; then disks=$(ls /sys/block | grep '(nvme*|sata*)' | xargs) echo " "$disks else /usr/syno/bin/synodiskport "$@" fi

如下图所示，把/usr/syno/web/webman/get_state.cgi里面的partition=”$(/usr/syno/bin/synodiskport -installable_disk_list)”改成下面的

partition="$(/usr/syno/bin/checkdisk -installable_disk_list)"

最后更改一下权限

chmod 777 /usr/syno/bin/checkdisk

刷新一下，能发现通过了第一步的检查,点击安装

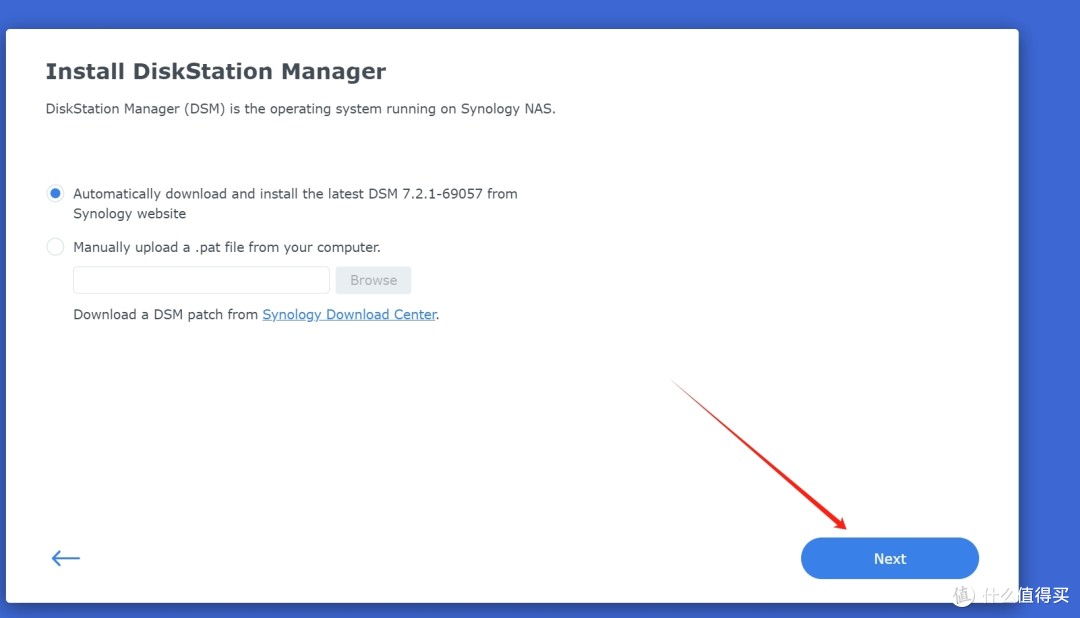

默认选项即可，，点击next

然后就进到了安装页面，过了一会会提示安装错误，是get_install_progress.cgi的错误

再后面就是涉及到二进制的修改了，不太会用bpftrace和IDA，所以后面就进行不下去了。

转机

上面有提到，这是一个ramdisk系统，顾名思义，这是一个把ram作为disk的系统，所以所有修改只是临时的，修改之后如果重启，所有数据都会丢失，所有的修改都是通过rr里面的通过addon的形式进行修改，找了一下这位作者的所有文章，能发现在About-Me里面有github，点击去看，能看到一个arpl-addons的仓库，里面有这个插件，代码在下面：
https://github.com/jim3ma/arpl-addons/blob/epyc7002-sa6400/patches/all/addons/patches/db.yaml
可以看到这里面有很多修改，我这里选择的是SA6400的69057系统版本，所以涉及到的修改应该是1，2，3，6
下载并进入仓库

git clone https://github.com/jim3ma/arpl-addonscd arpl-addons

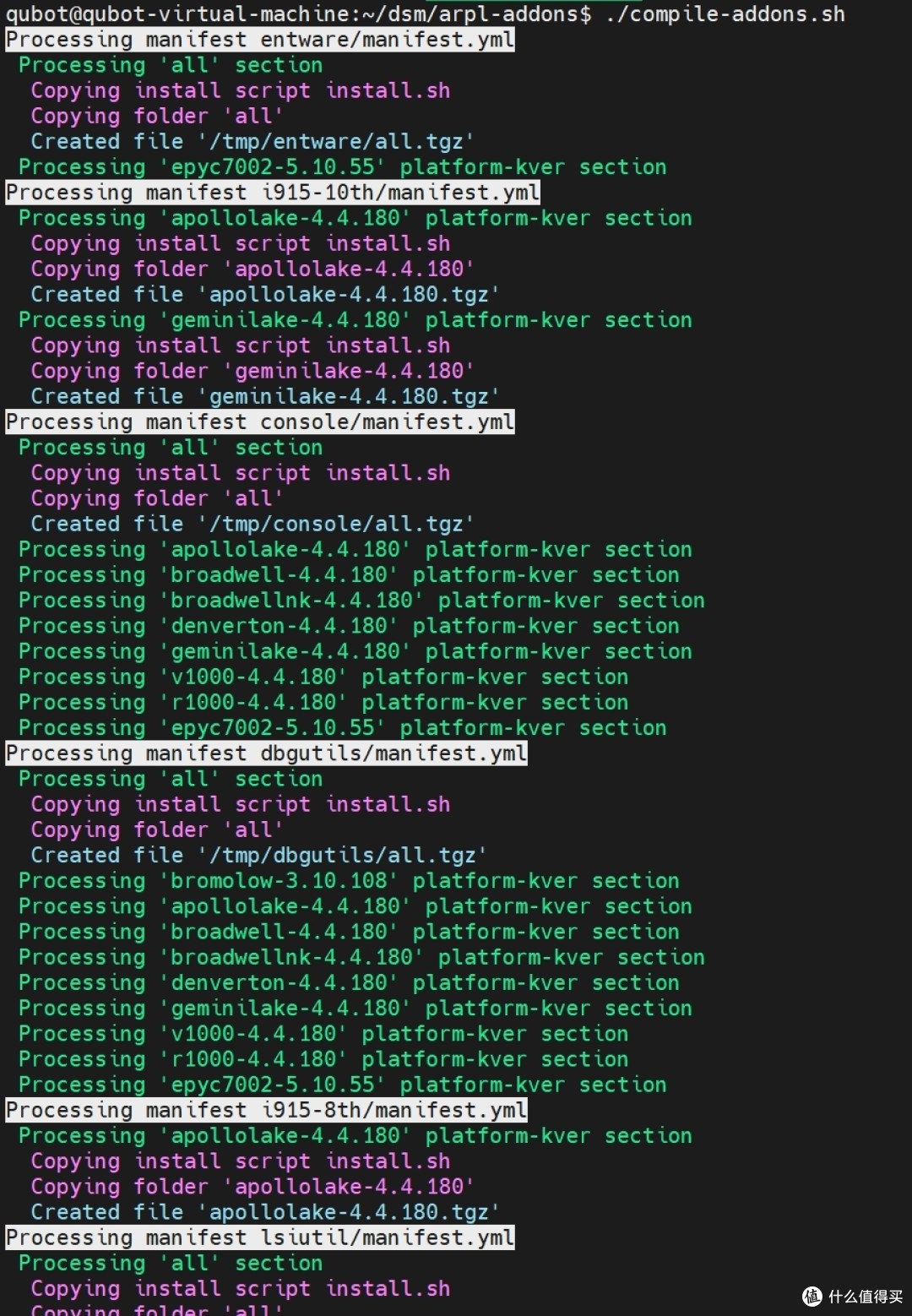

有一个compile-addons.sh脚本，如下所示，执行就能编译

编译完了就可以在当前目录看到所有插件

我把这个目录放到了博客的首页https://qubot.org/patches.addon

添加插件

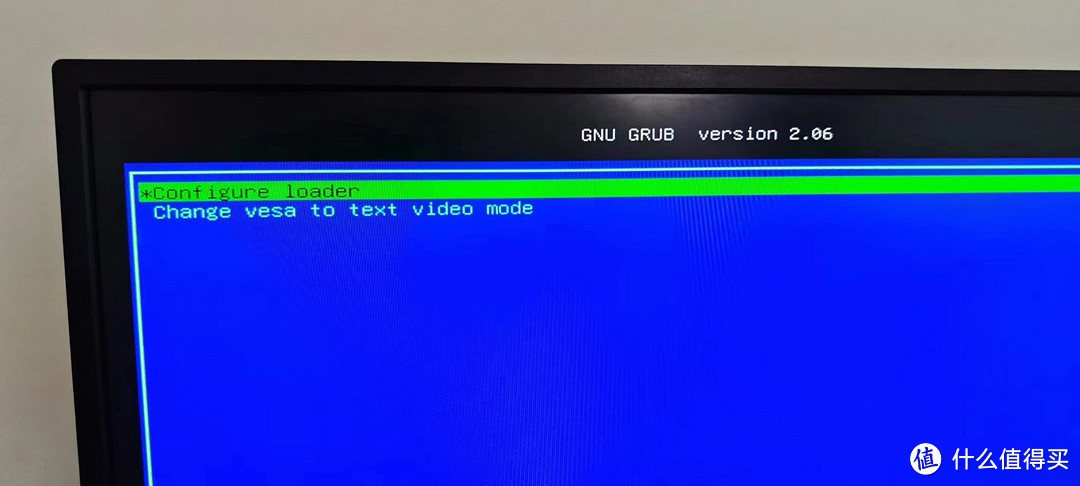

重启K100，选择第二个Configure loader

开机结束之后，可以ssh进到rr的后台，用户名是root，密码是rr
打开/opt/rr/ramdisk-patch.sh，在# Reassembly ramdisk后面添加

sed -i 's/WithInternal=0/WithInternal=1/' /tmp/ramdisk/linuxrc.syno.impl

在浏览器重新进到rr的引导界面，http://10.10.10.138:7681/，
选完model和version之后，选择advanced menu

选择保存修改，如图所示

选择Yes

这个时候，会一直显示saving，我这大概持续了4分钟

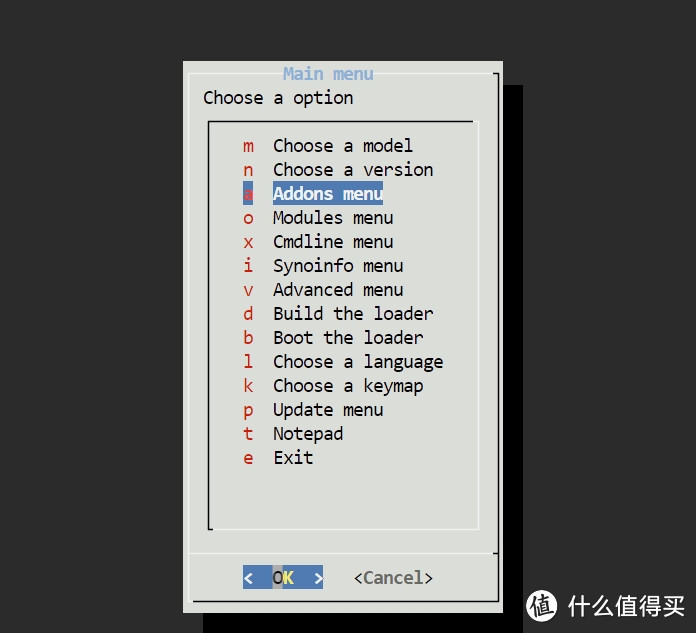

回到主页面，选择addons menu

选择upload a external addon

按回车

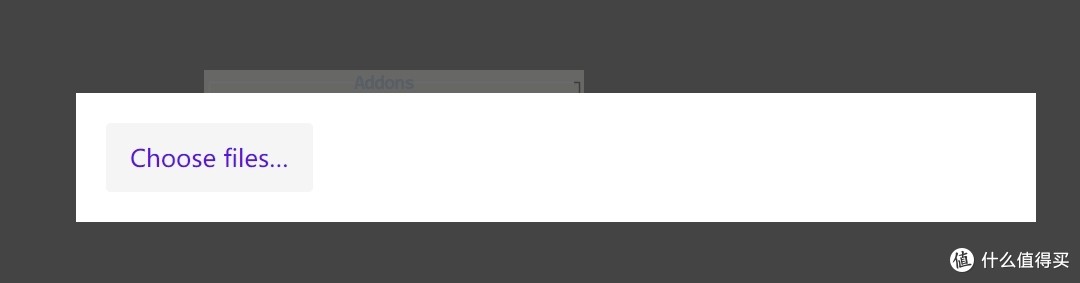

点击出现的上传按钮

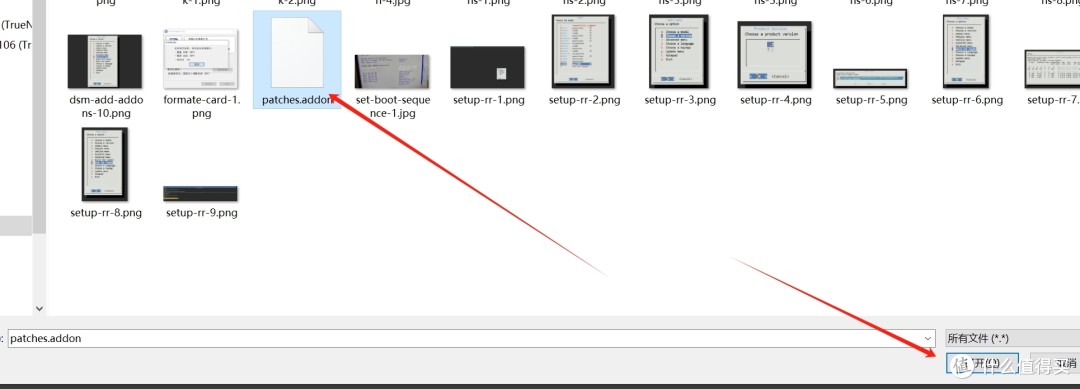

选择addon文件，并点击确定

回车

这时候回到了addon页面，选择第一个，add addons

选择patches

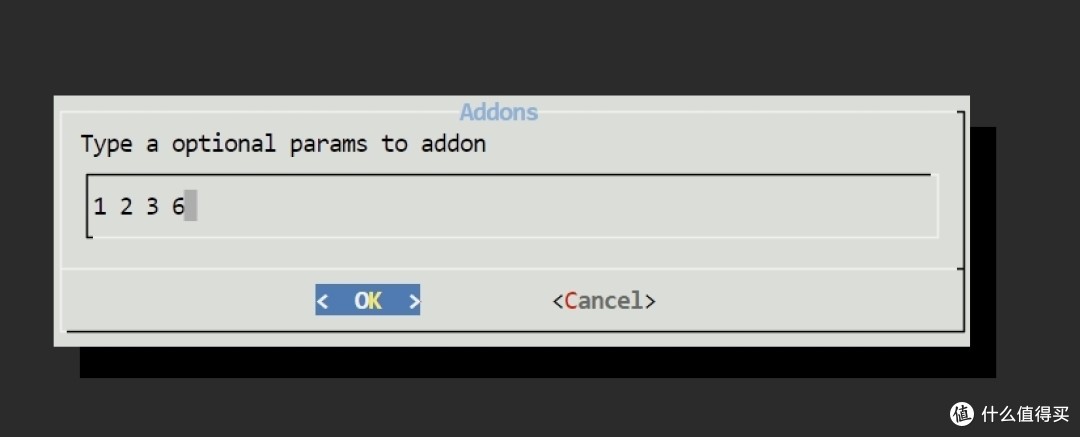

这里要选择做哪几个修改，我们用的是SA6400的69057系统版本,涉及到的修改只是1，2，3，6，所以应该输入1 2 3 6，注意有空格

回到主菜单，重新build引导

build之后选择boot the loader启动就行了

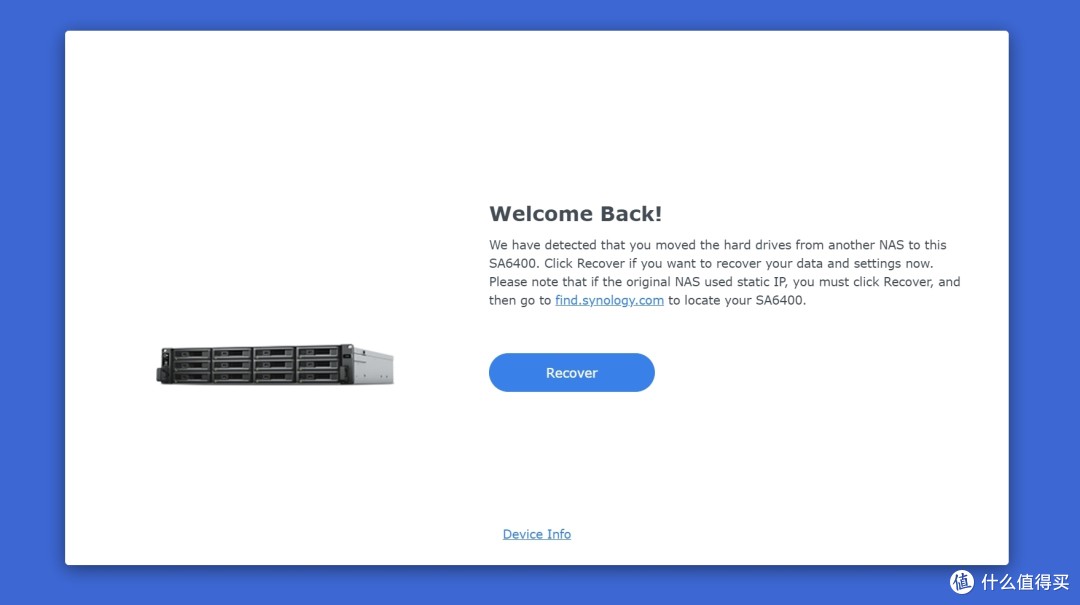

接下来还是进到群晖的安装向导：http://10.10.10.138:5000/
然后就是正常的安装流程了，后面可以参考以前的文章。
