当前位置：

文章详情

小巧身形、强劲能量！金宇宙501012软包电芯评测

前言

此前，充电头网就测试过金宇宙软包系列电芯，无论是充放电、内阻以及温度方面都发挥出了不错的表现，同时，小巧的身躯在TWS耳机、智能穿戴设备上能有更好的应用，此次，充电头网继续为大家带来金宇宙501012软包电芯的详细评测，下面充电头网就从充放电性能、内阻以及温度三大方面带大家全面解析这款电芯的性能如何。

外观介绍

金宇宙501012软包电芯整体为正方形结构，采用常规的铝塑复合膜封装，侧面正负电极片露出。

金宇宙501012软包电芯正面印有相关参数字样：

"JYZ501012 ”及”+“、”-“正负极标识。

典型容量：40mAh@0.2C；

标称电压：3.7V；标称能量：0.148Wh；

交流内阻：≤500mΩ。

金宇宙501012软包电芯长度约为11.5mm。

金宇宙501012软包电芯宽度约为9.7mm。

金宇宙501012软包电芯厚度约为4.8mm。

由于电芯重量太轻，我们先将充电器重量称出，充电器重量为 276.2g。

再将充电器与电芯一同称重，再减去充电器的重量。得出金宇宙501012软包电芯重量约为0.8g左右。

金宇宙501012软包电芯与一元硬币相比十分小巧。

金宇宙501012软包电芯在成年男子手中同样显得较为迷你。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

绘制出折线图，设置电流为 8mA，0.2C为金宇宙501012软包电芯充电，充电截止电压为 4.2V，耗时5小时37分钟左右。

0.5C充电

绘制出折线图，设置电流为 20mA，0.5C为金宇宙501012软包电芯充电，充电截止电压为 4.2V，耗时2小时24分钟左右。

1C充电

绘制出折线图，设置电流为 40mA，1C为金宇宙501012软包电芯充电，充电截止电压为 4.2V，耗时1小时22分钟左右。

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时37分钟，0.5C充电充满耗时2小时24分钟，1C充电充满耗时1小时22分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

绘制出折线图，设置电流为 8mA，0.2C为金宇宙501012软包电芯放电，均压3.79V，放到截止电压为 3V，耗时约5小时18分钟，放出容量43mAh，放出能量0.163Wh。

0.5C放电

绘制出折线图，设置电流为 20mA，0.5C为金宇宙501012软包电芯放电，均压3.86V，放到截止电压为 3V，耗时约2小时06分钟，放出容量42mAh，放出能量0.162Wh。

1C放电

绘制出折线图，设置电流为 40mA，1C为金宇宙501012软包电芯放电，均压3.81V，放到截止电压为 3V，耗时约1小时03分钟，放出容量42mAh，放出能量0.16Wh。

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为1小时03分钟。放电时间最长的为0.2C放电，放电时间约为5小时18分钟。

将测试数据汇总成柱状图，放电测试中整体放电能量在0.160-0.163Wh之间；整体差距并不大，其中放电能量最高的是0.2C放电档位，放电能量达到0.163Wh，超过标称能量；放电能量最低的是1C放电档位，放电能量为0.160Wh。

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量43mAh，放出容量最低的是 1C放电档位放出容量42mAh，三个档位放电倍率放出容量无明显变化。

内阻测试

内阻测试部分，充电头网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

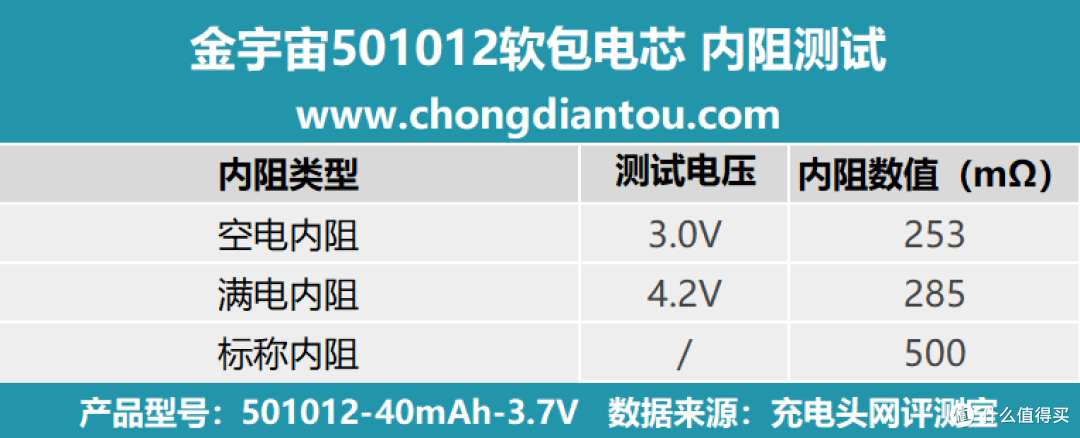

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 3.0V，金宇宙501012软包电芯标称内阻是 ≤500mΩ。

绘制出柱状图，可以看到 4.2V满电内阻为 285mΩ，3.0V空电内阻253mΩ，均没有超过标称内阻。

温度测试

温度测试部分，充电头网将对各个充放电倍率30分钟后的温度进行测量。

充电温度测试

0.2C充电

金宇宙501012软包电芯以0.2C倍率进行充电30分钟，表面最高温度为27.3℃左右。

0.5C充电

金宇宙501012软包电芯以0.5C倍率进行充电30分钟，表面最高温度为27.3℃左右。

1C充电

金宇宙501012软包电芯以1C倍率进行充电30分钟，表面最高温度为28.1℃左右。

放电温度测试

0.2C放电

金宇宙501012软包电芯以0.2C倍率进行放电30分钟，表面最高温度为27.6℃左右。

0.5C放电

金宇宙501012软包电芯以0.5C倍率进行放电30分钟，表面最高温度为27.5℃左右。

1C放电

金宇宙501012软包电芯以1C倍率进行放电30分钟，表面最高温度为28℃左右。

充电头网总结

这款金宇宙501012软包电芯，在容量以及内阻方面相比金宇宙400911软包电芯都有提升，充电头网分别在0.2C、0.5C以及1C三种倍率下进行测试，充电方面，1C倍率充电能在1小时22分完成充电，放电部分，可以看到0.2C倍率放电放出容量43mAh，放出能量达到0.163Wh，均超过了标称数据，表现优秀。

内阻和温度表现，4可以看到 4.2V满电内阻为 285mΩ，3.0V空电内阻253mΩ，均没有超过标称内阻；温度方面，在三组不同倍率充放电进行30分钟后测试温度，由于小电芯容量限制，电流较小，充放电整体温度在27-28℃区间，温升变化不大。

整体来说，这款电芯在各项测试都稳定发挥，在三种充放电倍率下容量都高于标称的40mAh，温度整体控制在27-28℃区间，小巧的体积在产品中也能减少内部空间的适用并减轻重量，同时在小尺寸电芯的限制下，依然能够提供稳定且可靠的能量输出。
