一、芯片定位与基本架构

IT66353 是联阳（ITE）推出的一颗 3 输入 1 输出 HDMI2.0 Re-Timer 切换开关，支持每通道最高 6 Gbps，总带宽 18 Gb/s，兼容 HDMI2.0b / 1.4b 及 DVI1.0 规范。

核心功能结构需明确区分：

●Switch：3 选 1 单向切换，非矩阵或多路分配。

●Re-Timer：内部包含 TMDS 时钟/数据重定时电路、输入均衡与输出预加重，用于改善长线传输后的眼图质量，而非单纯的模拟选通。

重要功能约束： 所有 RX → TX 数据路径仅支持 Bypass 模式，在此模式下功耗最低，但不启用任何内部视频处理功能（如缩放、色彩空间转换、HDCP 加解密）。HDCP1.4/2.2 加密透传由上游 TX 与下游 RX 直接建立，芯片不参与。

二、引脚接口与信号定义

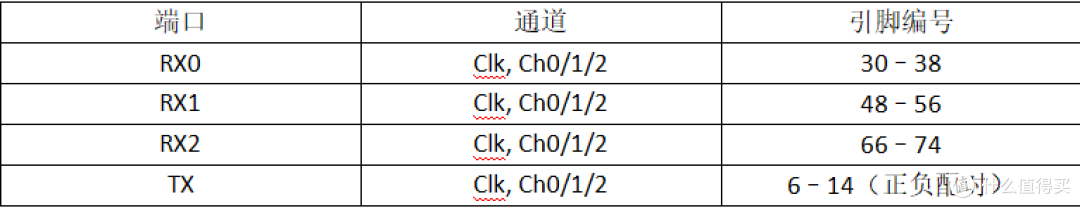

2.1 TMDS 差分通道

TX 端支持 R/G/B/C 通道交换（寄存器配置），便于差分对布线时调整引脚顺序，提升 QFN76 封装的走线自由度。

2.2 控制与状态信号

2.3 配置与复位

PCSCL0 / PCSDA0：I²C 从机配置接口。

PCADR：选择 I²C 器件地址，默认下拉为 0xAC，上拉 4.7kΩ 至 OVDD33 时为 0xAE。 SYSRSTN：硬件复位，低电平有效。

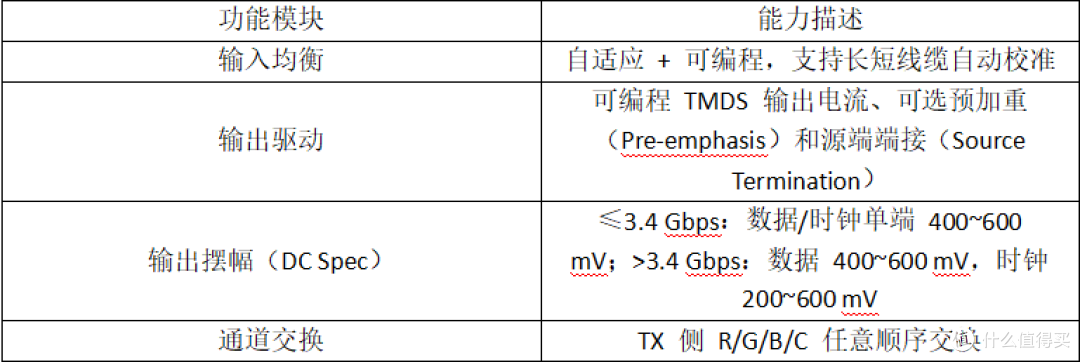

三、信号调理能力（Re-Timer 核心价值）

数据手册未提供均衡增益曲线或 CDR 抖动容限的具体数值，工程设计中如需精确链路仿真，建议联系 ITE FAE 获取 IBIS-AMI 模型或更详细的特性报告。

四、电源轨与功耗分析

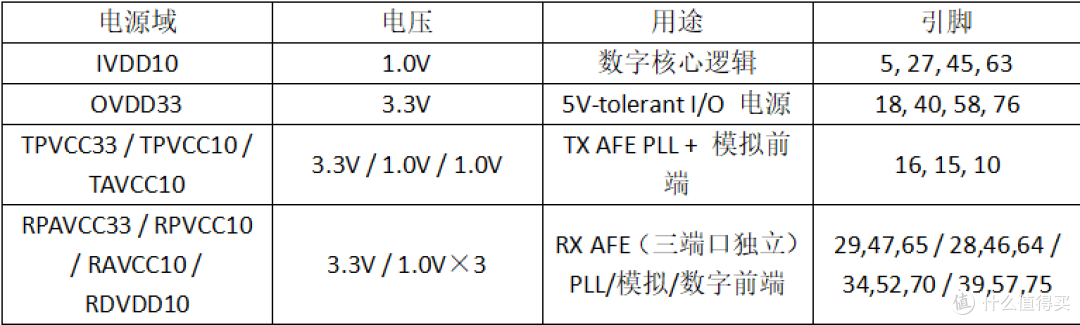

4.1 电源域分布（共 9 组）

工作条件要求：

●1.0V 域：0.95 ~ 1.05 V，必须经 LDO 或低纹波 Buck 稳压，电源噪声 < 100 mVpp。

●3.3V 域：3.0 ~ 3.6 V。

●结温范围：-20 ~ +125 ℃，环境温度 -20 ~ +70 ℃，θJA = 40 ℃/W。

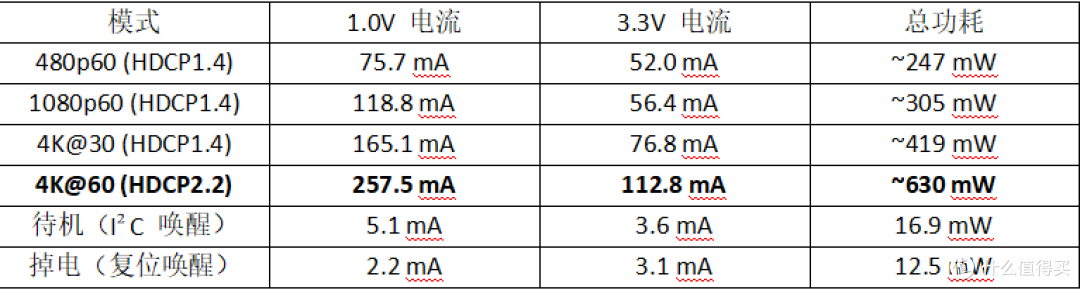

4.2 典型功耗（实测参考值）

4K60 下功耗约 630 mW，在 9×9 mm QFN 封装下温升约 25℃（θJA=40℃/W），需确保 ePAD 良好接地并布置足够散热过孔，以满足 70℃ 环境温度上限。

五、封装与订购信息

六、常见设计误区提醒

●Re-Timer 不等于视频处理器 芯片不支持缩放、帧率转换、色彩空间转换，且不参与 HDCP 中继，仅透传。

●3 进 1 出是选择器，非矩阵或分配器 若需同时输出多屏，需外接 HDMI 分配器（如 ITE 的 IT66630 等）。

●电源轨数量多，PCB 布局需谨慎 9 组电源域，推荐至少 4 层板，为 1.0V 模拟/数字域分配独立平面或隔离区，避免开关噪声耦合。

●EDID 为片内 RAM，非 ROM 每个输入端口内置 EDID 存储区，上电后需通过 I²C 写入内容，否则为空。不可简单省去外部 EEPROM 而不做初始化。

●Preliminary 文档的风险 当前版本为 v0.8，电气参数与寄存器定义可能后续更新，设计定型前应核对最新勘误表或正式版本。

七、小结 IT66353 定位于 “长线 + 多源输入” 的 HDMI2.0 切换场景，相较于纯模拟 mux 提供了可量化的信号完整性改善，但功能边界明确：只做路由与信号调理，不做格式处理。其 18 Gbps 全带宽、独立 EDID、硬件 CEC、紧凑 QFN 封装，使其在需要稳定多路切换的系统中具有合理的技术适应性。设计时应重点关注电源完整性、PCB 层叠与散热，并确认最终量产版规格。

参考资料：ITE IT66353 Datasheet v0.8 (Apr 2019)；ITE 官网产品信息。本文仅做技术参数客观拆解，不涉及推荐或商业评价。
