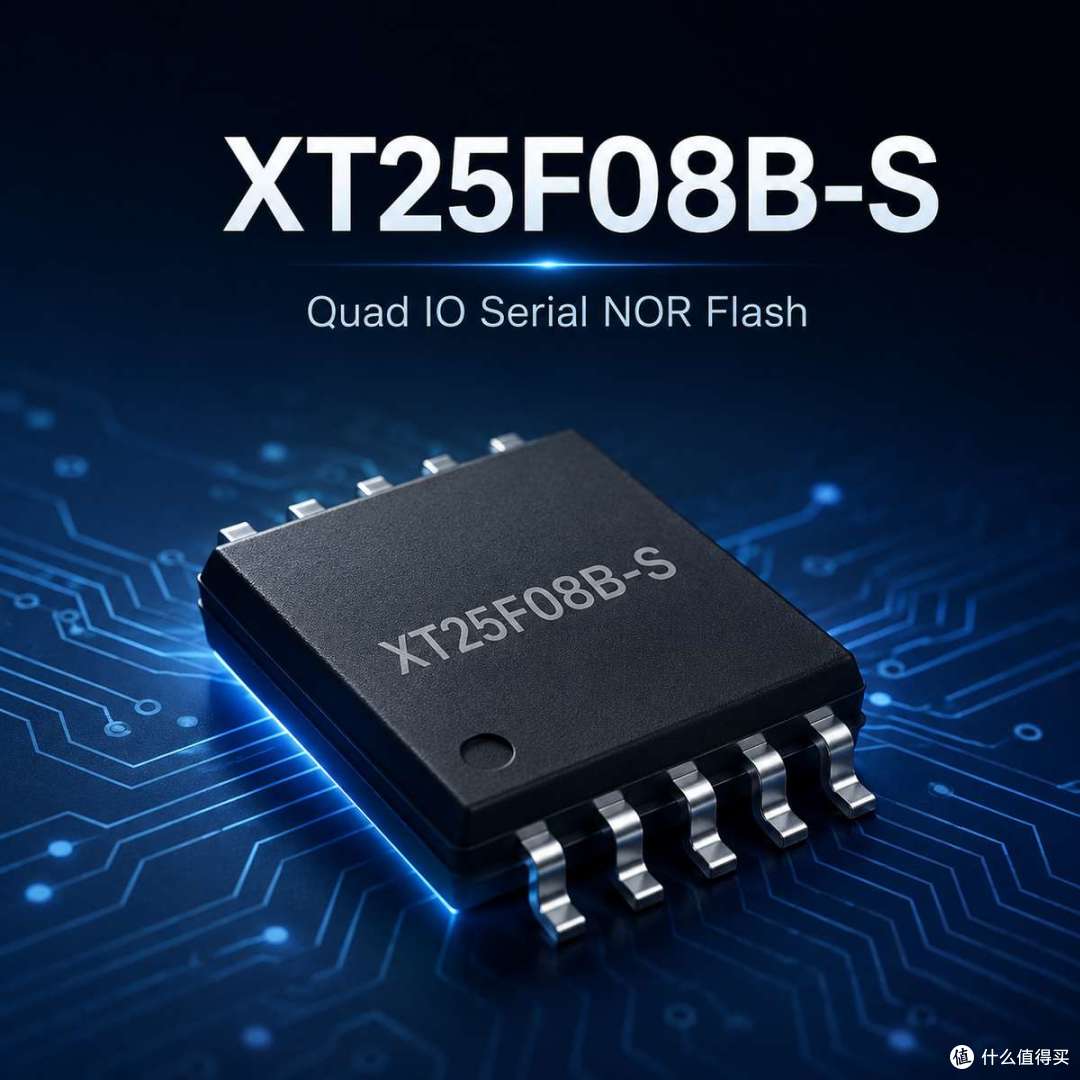

它只有1MB，却决定一台设备能不能“醒过来”

停电后设备秒恢复，全靠这颗8M小芯片：聊聊工业存储的“底线思维”

创作立场声明： 本文分享的是一线硬件工程师的真实选型笔记，非商业推广。旨在帮大家了解工业级存储背后的逻辑，给有类似项目或好奇拆机的朋友一个参考。

前阵子厂里凌晨三点跳闸，虽然备用电源秒切，但说实话，电工师傅和我都捏了把汗。结果车间里的那批控制板开机后啥事没有，参数、设备号一个没丢，直接接着干活。

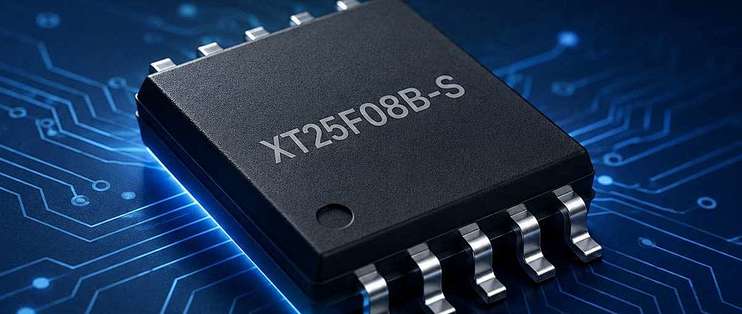

很多朋友可能觉得这是主控MCU的功劳，其实在断电那一刻，真正保住设备“记忆”和“灵魂”的，是电路板角落里那颗不起眼的8M-bit NOR Flash——XT25F08B-S。

今天不聊玄学，纯粹从硬件工程师选型和应用实感的角度，拆解一下为什么这种小容量存储芯片至今无法被替代，以及它为什么比大容量eMMC更适合工业场景。

1. 为什么不用大容量的？够用就是真理

这颗芯片只有8M-bit，换算下来就是1MB。在手机动辄512G的年代，这玩意儿连个壁纸都存不下。

但在工业控制、变频器、PLC或者某些HMI（人机界面）上，我们要存的压根不是照片视频，而是：

• 设备上电后的启动引导程序（Bootloader）

• 硬件的MAC地址或设备唯一ID

• 传感器的零点和增益校准系数

• 现场总线的通信协议栈

这些东西加起来通常就几百KB。XT25F08B-S刚好塞满，成本还极低。选型这事儿，不是看谁跑分高，而是看谁死机了能让你少亏钱。盲目上大容量NAND，反而容易因为坏块管理复杂导致系统崩溃，得不偿失。

2. 开机别磨蹭：Quad SPI是硬指标

以前用标准SPI，就像单车道，数据排队过，慢吞吞。现在设备启动速度要求高了，这颗芯片支持Quad SPI（四线模式）。

在108MHz频率下，四线读取能跑到432Mbit/s。这是什么概念？主控上电后，几百KB的固件“唰”一下就读完了，基本告别“按下按钮等三秒”的尴尬。

当然，启动快不快还跟主频有关，但至少存储这块没拖后腿。如果你在选型，强烈建议别省那几毛钱选普通SPI，直接上Quad SPI，用户体验差很多。

3. 避坑重点：数据别弄丢，锁死是关键

这是我对这颗芯片最满意的地方。工业现场干扰大，最怕静电或者电压不稳把存储区的参数冲乱了。

XT25F08B-S带了硬件写保护（WP引脚）和软件保护（状态寄存器）。我们可以把设备序列号、核心校准数据放在顶部或者底部区域，直接物理锁死。

更狠的是它还带OTP（一次性编程）安全寄存器。数据写进去就焊死了，再也改不了。这玩意儿就是用来防抄板的——配合芯片自带的128-bit唯一ID，就算有人把程序读出来，换一颗新芯片没这个ID，固件也跑不起来。

友情提示：如果你们产品经常返修，查查是不是固件被意外篡改了。用带硬件保护的Flash，能省掉售后一半的扯皮时间。

4. 功耗与封装：细枝末节见真章

既然是工业级，-40℃到+85℃是标配，MSL3潮湿敏感度也算中规中矩。

功耗方面，待机15μA，深度掉电0.06μA。对于电池供电的便携仪表或者IoT传感器，这点漏电流完全可以忽略。

封装上它有SOP8（大封装好焊接，适合手搓样机）和DFN8（2x3mm，适合手表、微型模块）。如果你是画板子的，强烈建议选DFN封装，虽然焊接麻烦点，但省出来的PCB面积实在太香了。

5. 选购总结：别只盯着容量看

在什么值得买看惯了SSD的TB级别，这颗1MB的小芯片显得很“复古”。但它在设备里的地位，相当于大脑的“潜意识”。

如果你的项目涉及：

• 需要频繁断电重启的工控设备

• 需要防复制、防篡改的物联网模块

• 对启动速度有强迫症要求的显示面板

这颗XT25F08B-S是一个很稳妥的“水桶型”选择。参数不冒进，但每一项都卡在痛点上：20年数据保存、10万次擦写，够你用到设备报废了。

当然，具体选型还是得看主控支持哪种接口。大家手头如果有老旧设备开机慢或者总丢配置，不妨查查板子上的Flash型号，说不定换一颗带Quad SPI的就原地复活了。

最后提醒： 以上所有技术参数均参考公开数据手册，仅为个人项目经验分享。芯片选型涉及硬件兼容性，务必以官方最新Datasheet为准，切勿盲目下单。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
