记一次 爆改小功率泛光灯

创作立场声明：本文所测商品为自费购入。如参加张大妈家的活动获得，我会在文中点明。坚持独立的评价观点是笔者创作的基本底线，绝不会因商品来源不同而有所偏颇，请各位放心。

闲刷张大妈，寻思着撸点羊毛。结果就看到了这款fsl出品的led投光灯。全铝外壳，玻璃面板，20w才23大洋，寻思着这种室外射灯，放新家阳台上做照明也是挺好，防水防尘，寿命也够长。

于是下单，两天后灯到了。简单测试了下亮度，挺不错的。3000k暖光设计，亮度足而且光线不刺眼，显色性及泛光效果也很不错。 整体做工也挺好，没毛刺，后背还有导气孔设计，用于保持内外压平衡，并且能排出内部水雾。想着新房都还没开始拉电线，先收起来吧。

说来也巧，一个风高夜黑的晚上，去新房的路上，我的车扎胎了。胎压报警的瞬间，望着这漆黑一片的新区工地，心凉到底了。这环境换备胎，难度不小啊。关键是照明问题，于是和女王大人两人配合，一人拿着两个手机照明，一人操作。心想着这种时候，要有个移动泛光灯该多好。忽然想到前段时间不是买了个投光灯，加上我平时用的18v电动工具电芯。再折腾个架子，不就是个移动泛光灯。

心动不如行动。补完胎回到家，就翻出投光灯来，寻思着怎么给他改成移动使用的。

先上京东看看有没有同类产品，于是搜索了一番，哇塞200大洋。

威克士20伏锂电电池WA3593通用WORX锂电平台大脚板电动工具WU026.9LED灯裸机不带电池和充电器249元京东去购买

牧田/makita/户外锂电池工作灯荧光灯灯泡BML184充电式日光灯LED/BML801电动工具牧田DML801日光灯锂离子14.4V-18V裸机350元京东去购买

替代Makita牧田18V锂电池BL1830手电钻扳手电动工具dc18rc充电器便携式照明灯{适用牧田电池}209.3元京东去购买

大概理了下几个特征

1 使用18v电动工具电池，驱动用升降压一体模块。

2 光照均匀，不要求聚光及远射。

3 外壳坚固耐用，同时散热性能要好。

4 自带各种挂钩，适应多种环境照明。

嗯，好货不便宜。我们还是自己来，自己动手，丰衣足食。既然要改，那就拆吧。前后观察，没一颗螺丝，看来能下手的只有玻璃面板了。这种面板大概率是封胶处理，通常是704硅橡胶一类。看来只能撬。慢慢来，四面上撬棒，确保玻璃面板受力均衡。20分钟过后，成功开盖。

内部还是蛮简洁的。一个驱动，两片灯板。

内部结构

这个灯原先是220v供电的，跑了下线路，灯珠六个串联，用原配驱动接入测量，电压高达59.8v。What？单颗灯珠要10v驱动。没搞错吧！

上稳压电源看看，慢慢调高电压，原来是三发光体封装。单灯珠三发光体串连。那这样算下来单发光体3.3v左右，这样就没错了。

可是我做移动应用的话，60v的电压太高了。一来不安全，二来倍压整流驱动也不好找。

没招，要么换灯板，要么改线路。因为这个灯板前面还有遮光板，找到灯芯位置接近的也不容易。那就改线路吧。美工刀，切断铜箔，再重新布线。两灯珠串联后再并联的模式。这样灯板所需电压跟我18v的电池供电电压很接近。变压程度越小，驱动板效率越高。一通切割，搞定了。上稳压电源测试一下，一次点亮。

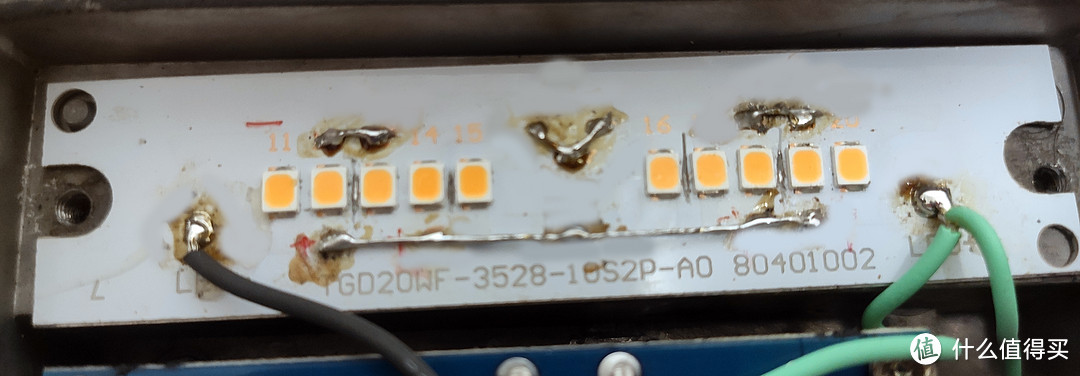

改后灯板（手艺渣，莫笑）

接下来就是驱动板的选择了，量了下中间位置大小。查到了一款自动升降压模块，带限压恒流模式，这个好用。10块大洋下单。

调压驱动板

等驱动快递的日子。把支架做了。支架用的是2020铝材加一些不锈钢角码。笔画好长度之后用切割机切开。角码加螺丝组装起来。中间这个是电池支架，因为我电动工具都是牧田接口的，各位朋友有其他种类的电池可以换用适配的电池支架。这种支架是3d打印的，翻车鱼上有售，如果朋友有3d打印机的话可以自己打印。

3d打印电池卡口

最后加了一个纽子开关做总电源。

开光

做完这些，驱动也差不多到了，先把电压调整至20v，再串联个电流表调整限流电阻，6组灯珠并联，调整到500-600ma即可。调试完成后在可调电阻上打胶固定。最后找了两个卡扣，把玻璃面板直接卡在外框上。下次拆装就方便多了。这样一个移动射灯就做好了。提在手上，放哪打哪，方便至极。

侧视图

俯视图

背视图

再上个工作图。

最近发现这个灯局部补光很好用，铺木地板的时候，在一些阴暗角落，多亏有这盏灯，很多细节问题都看的一清二楚，师傅也能及时纠正，地板铺的杠杠的。
