拆解报告：微信相框X 带屏智能音箱

每年一度的微信公开课，虽然是面向微信的开发者召开，但是会上发布的关于微信使用的年度大数据每次都让人期待。除此之外，微信团队还在公开课上发布过微信相框系列产品。

微信相框第一代产品于 2016 年 1 月正式上线，第二代产品于2017微信公开课 Pro 版中推出，两款产品倾向定位于“智能相框”，功能主要是将用户绑定微信后上传的照片进行展示，后者则加入了视频通话功能，增加了社交属性。

我爱音频网今天要拆解的是年初发布的微信相框第三代产品——微信相框 X，它搭载 10.1 寸 IPS 触摸屏，分辨率为1280*800，内置小微语音助手，集成 Zigbee 3.0网关可以控制智能家居。整体看起来就是一款定位“带屏智能音箱”的产品，下面一起来看详细拆解吧~

一、微信相框X 开箱

包装盒正面，上方为产品名称“微信相框X”，下面是产品渲染图，显示屏里的城市是腾讯总部所在地深圳，显示屏左下角有个语音提示框“小微小微，打电话给...”这款产品内置了微信小微语音助手。

包装盒背面也比较简洁，只有左下角有一些文字信息，右下角为产品标签：10.1英寸，16GB，型号W-XA101Z，白色。

左下角产品信息特写，微信相框X，制造商：腾讯科技（深圳）有限公司，还有一句注意事项”电源适配器限海拔5000米以下安全使用“，可以说是很严谨了。

包装盒内物品，微信相框X一台，电源和充电线，使用手册和说明书。

充电线特写。

充电线两端均为DC圆头。

充电器侧面看上去像是一个梯形。

充电器上的DC充电接口。

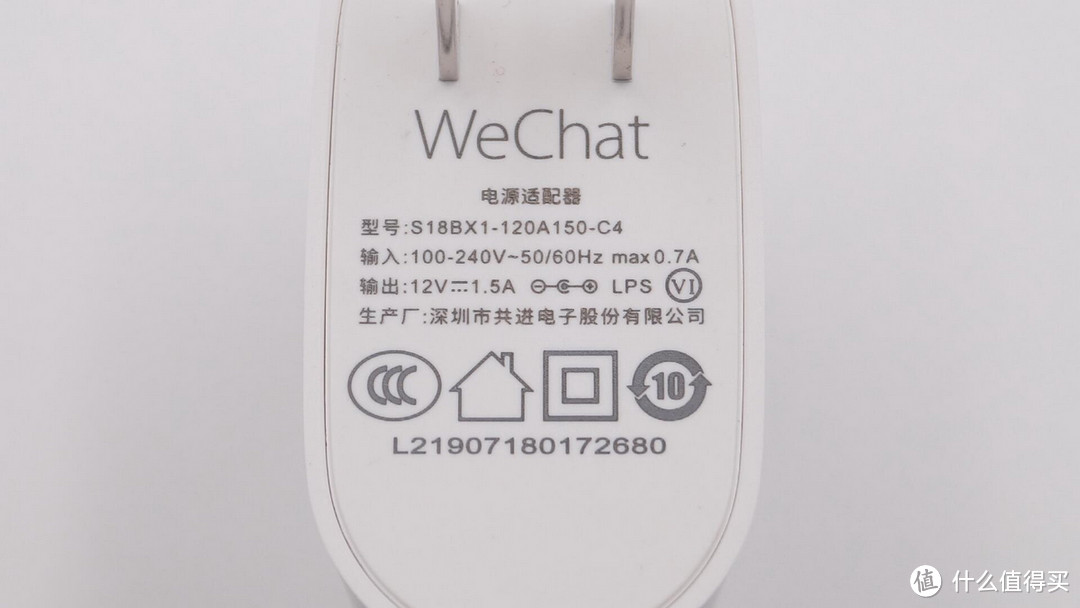

充电器上的信息，WeChat电源适配器，型号：S18BX1-120A 150-C4，输入：100-240V~50/60Hz，max 0.7A。输出12V⎓1.5A，阻燃等级V-1，生产厂：深圳市共进电子股份有限公司。

官方宣传屏幕与桌面的夹角为75°，让观看和使用更舒适。

音箱底部较宽，可以保持更好的稳定，底部也有出音开孔。

音箱正面扬声器开孔特写。

音箱顶部特写，左侧为语音助手开关键，中间还有两个麦克风拾音孔。

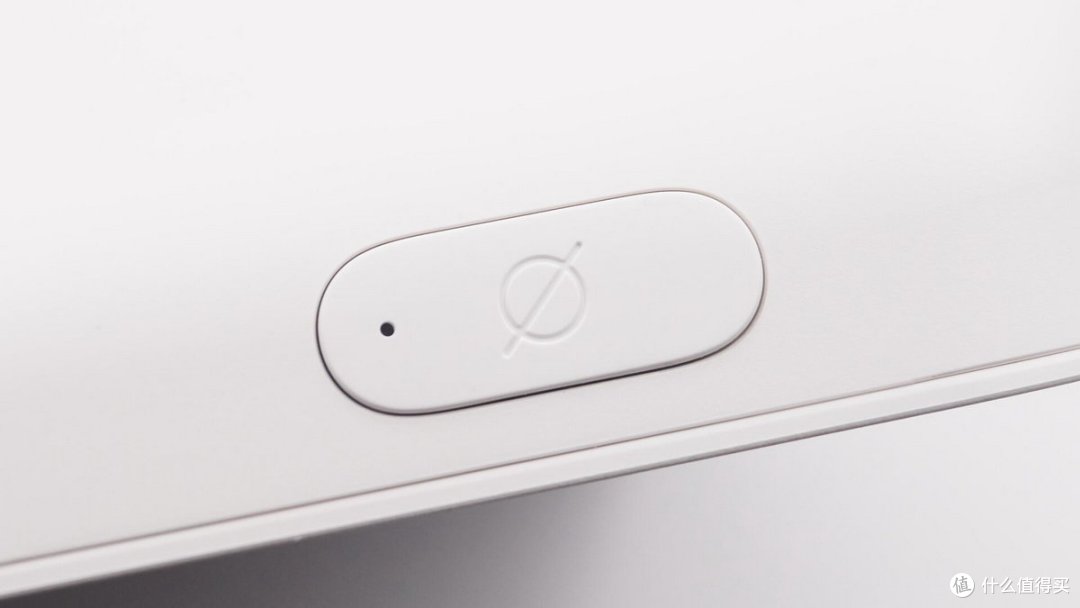

语音助手开关键，上面有一个LED灯开孔。

音箱背部右下方的开关键特写，上面凹印微信的图标。

DC充电接口特写。

音箱底部标签，WeChat，腾讯科技（深圳）有限公司，中国制造，微信相框，型号：W-XA101Z，输入：12V⎓1.5A。

音箱底部有四个防滑橡胶垫。

音箱正面顶部的摄像头和光线感应器开窗，摄像头像素500万。

二、微信相框X 拆解

从音箱侧面可以撬开，前后盖板卡扣连接。

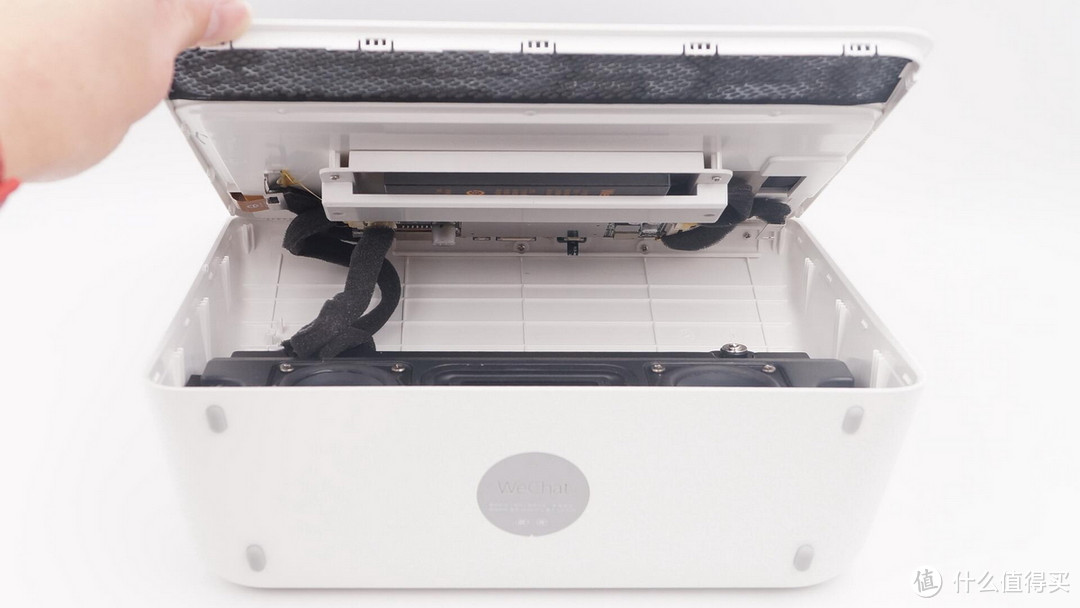

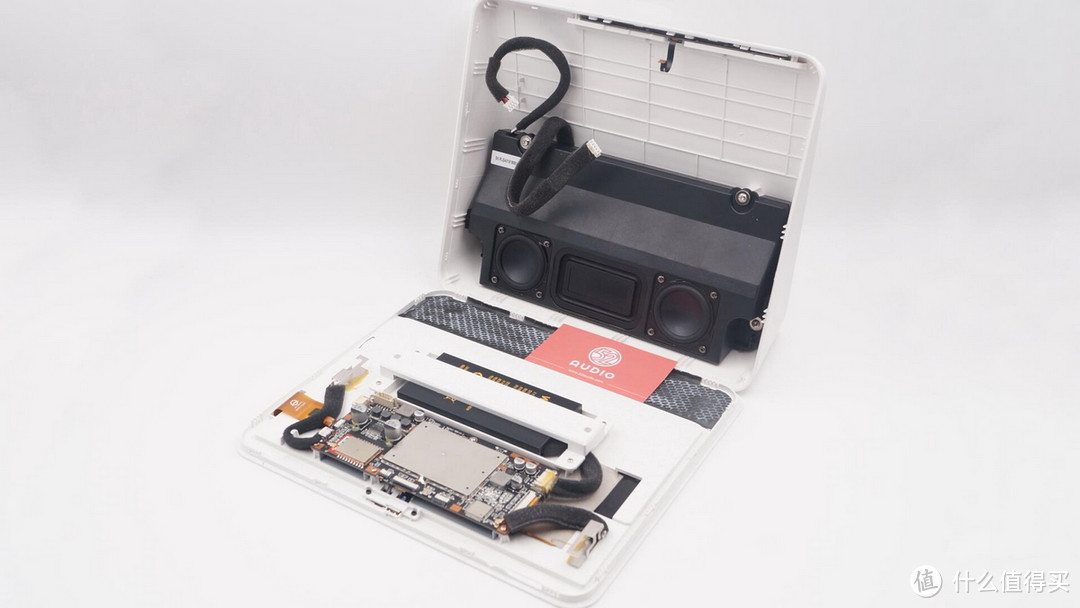

可以看到，主板位于屏幕背面，在机器顶部位置，扬声器的音腔占据了底部较大空间。

音箱顶部小板通过排线与主板相连。

音箱背部的电源插座小板通过排线与扬声器相连。

先拆下音箱顶部小板和充电小板。

充电小板正面特写。

充电小板背面特写。

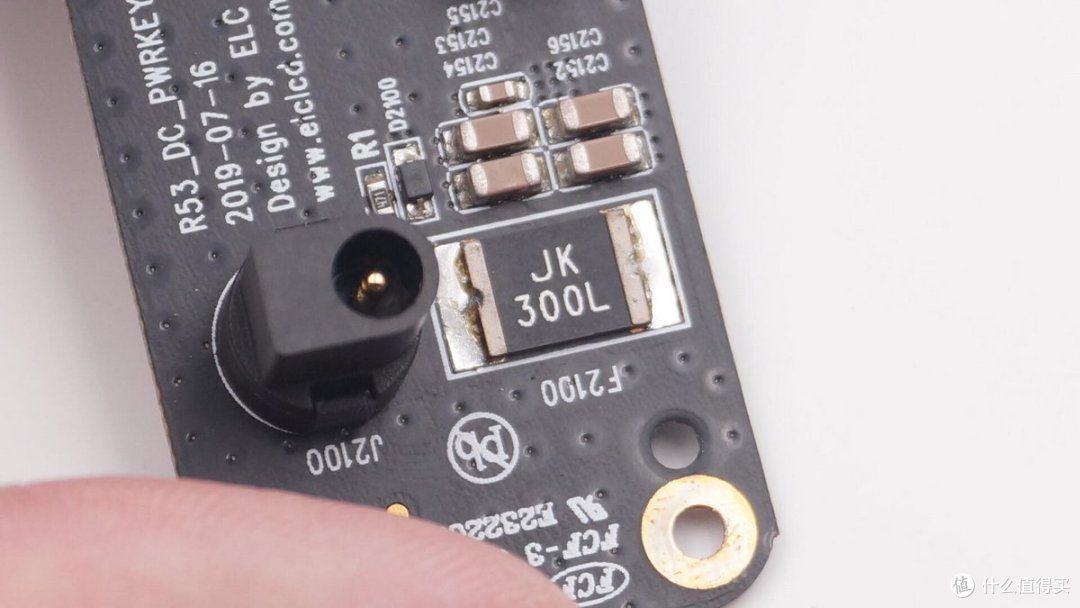

DC充电接口特写。

电源键采用金属微动按键。

自恢复保险丝特写。

音箱顶部的语音键采用另一种微动按键，旁边是一颗LED灯。

麦克风有硅胶壳保护，可以提升拾音能力。

丝印MB25 HLL5的MEMS硅麦。

扬声器结构正面特写，有两个扬声器，中间为低频辐射振膜。

扬声器结构背面特写，还有一个低频辐射振膜。官方宣传为对称减震功能，减低物理谐振。

螺丝连接处与音腔之间采用了硅胶材质的缓冲垫，减小音箱震动。

扬声器正面特写。

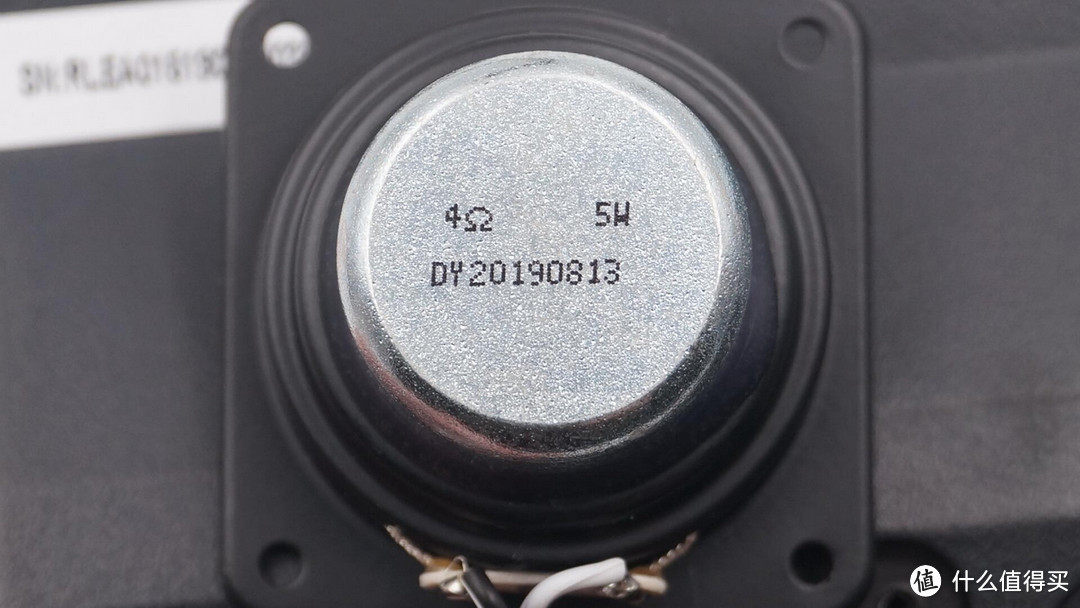

扬声器背部T铁特写，4Ω、5W，DY20190813。

扬声器结构侧边各有一块缓震泡棉。

下面开始拆解主板和屏幕部分。

音箱内置电池，被一块挡板固定在主板上。

连接WiFi天线与主板的同轴线，采用IPX接口，导线外面有泡棉包裹防止共振噪音。

主板另一端，连接zigbee模块和天线的同轴线，也有泡棉包裹。

预留的USB测试接口。

电池信息，WeChat，3.7V锂电子电池，型号：BAT9048100P，额定容量：6000mAh/22.2Wh，充电限制电压：4.2V，深圳市贝安特电子有限公司制造。

电池上的信息与贴纸电池一致。

电池保护电路。

IPX插座特写。

取下主板，音箱顶部的摄像头和光线传感器均采用单独的排线与主板相连，通过一块挡板固定。

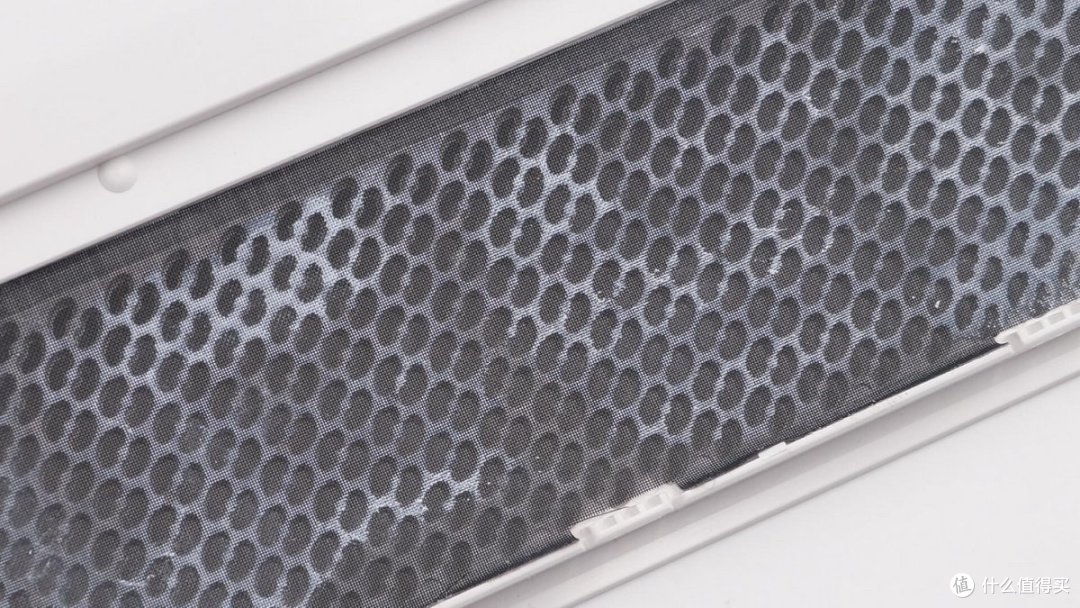

扬声器防尘网内侧特写。

摄像头和光线传感器开窗内侧特写。

摄像头像素为500万，光线传感器可以感知环境光，调节屏幕亮度。

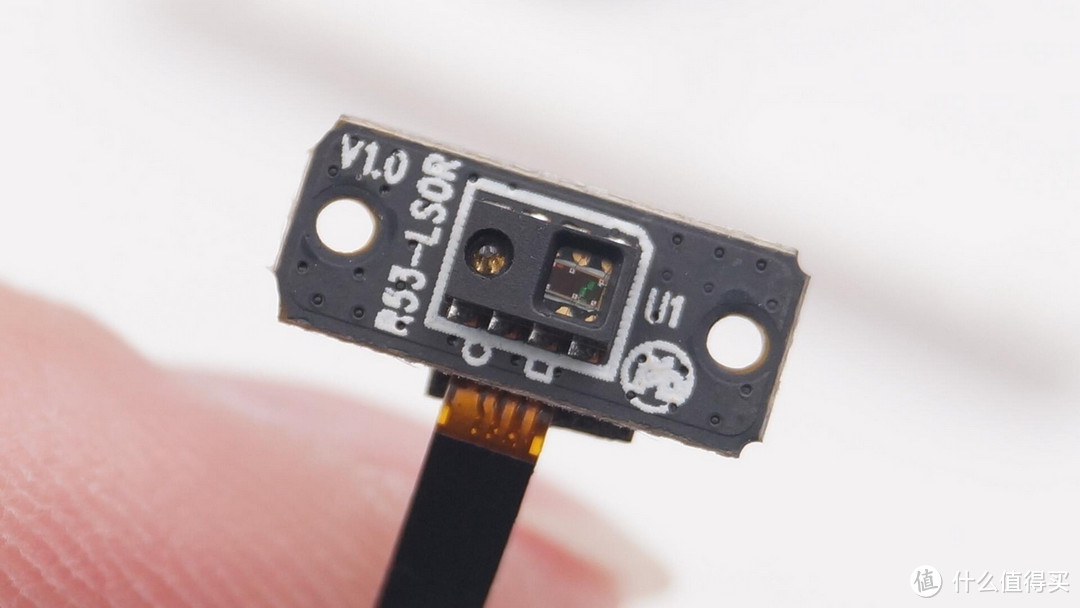

光线传感器特写。

GOODiX汇顶科技 GT9271 触控IC，支持10点触控。

据我爱音频网拆解了解到，亚马逊Echo Show、Echo Show 5两款带屏智能音箱也采用了汇顶的触控方案。

金属天线特写。

主板正面有一大一小两块屏蔽罩。

主板背面特写。

数字功放电路区域特写。

功能未知的一颗金属微动按键在主板边缘。

AP6256是一款SDIO接口单通道802.11ac双频支持BT5.0 蓝牙WiFi二合一模块。

支持Zigbee协议的模块外面有金属屏蔽罩。

拆开面积最大的金属屏蔽罩，内有5颗IC；屏蔽罩内侧有两块硅胶导热垫，对应主控芯片和电源芯片。

导热硅胶垫较厚。

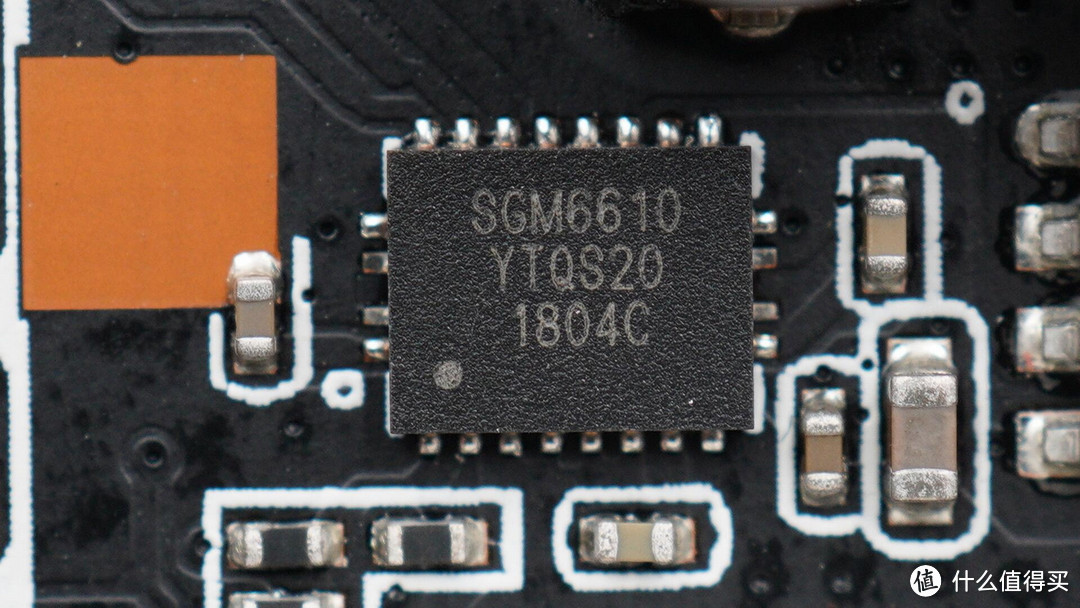

圣邦微SGM6610 10A同步整流升压DC-DC转换器，最高输出电压12.6V。

圣邦微SGM6610 信息图。

ANPEC台湾茂达电子APM9435，PMOS管。

茂达电子APM9435资料图。

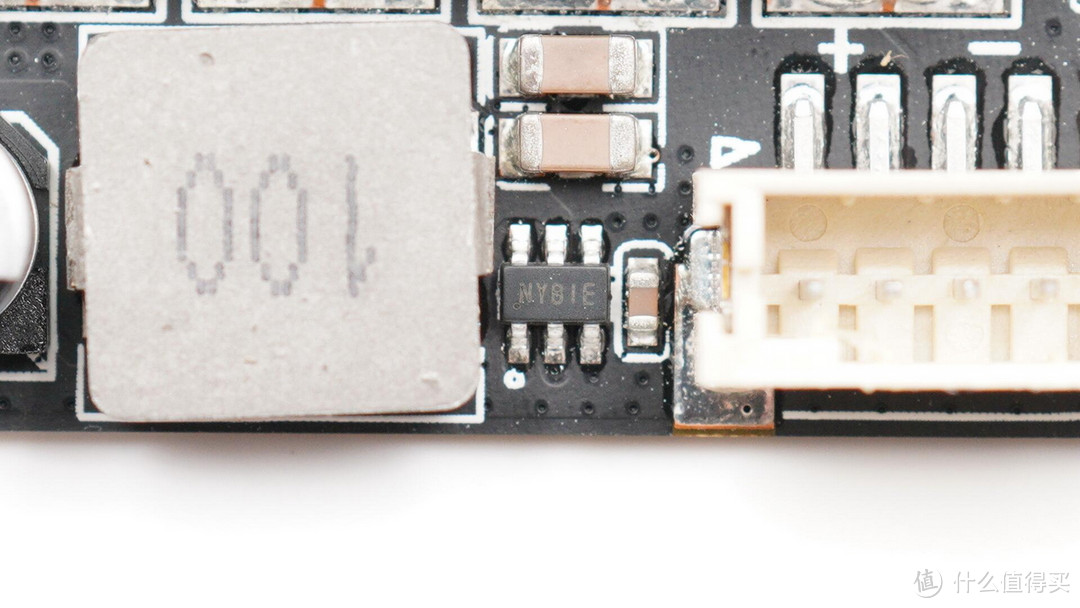

丝印NYB1E的IC。

TI德州仪器TAS5805M，立体声闭环D类音频放大器，可提供具有低功率耗散和丰富声音的低成本数字输入解决方案，该器件的集成音频处理器和96KHz架构支持高级音频处理流程。

德州仪器TAS5805M功能方框图。

丝印BFN的IC。

支持Zigbee协议的芯片。

Broadcom博通BCM43456XKUBG WiFi+蓝牙 模块芯片。

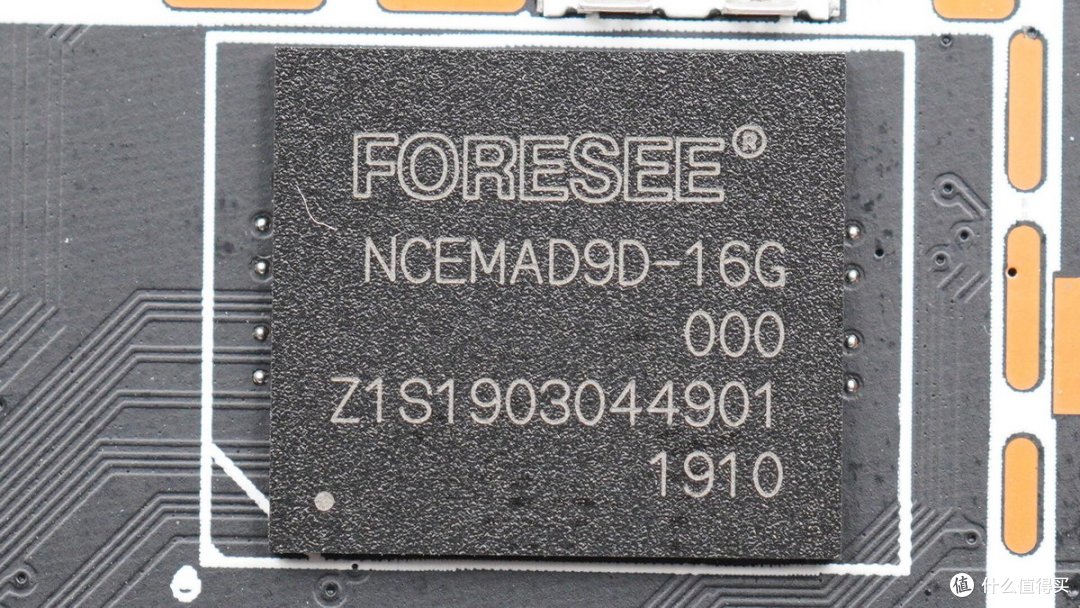

FORESEE江波龙NCEMAD9D-16G eMMC5.1嵌入式存储。

Rockchip瑞芯微电子RK817-1 PMIC，为SOC，RAM，EMMC设备供电。

Nanya南亚NT5CB256M16DP-EK DDR3L SDRAM 4Gbit 内存芯片，共有两颗。

主控芯片为Rockchip瑞芯微电子RK3326， CPU为四核Cortex-A35、频率最高1.5GHz；支持多格式1080P 60fps视频解码；支持RGB/LVDS/MIPI-DSI 显示 ,分辨率最高1920x1080。

Rockchip瑞芯微RK3326参数图。

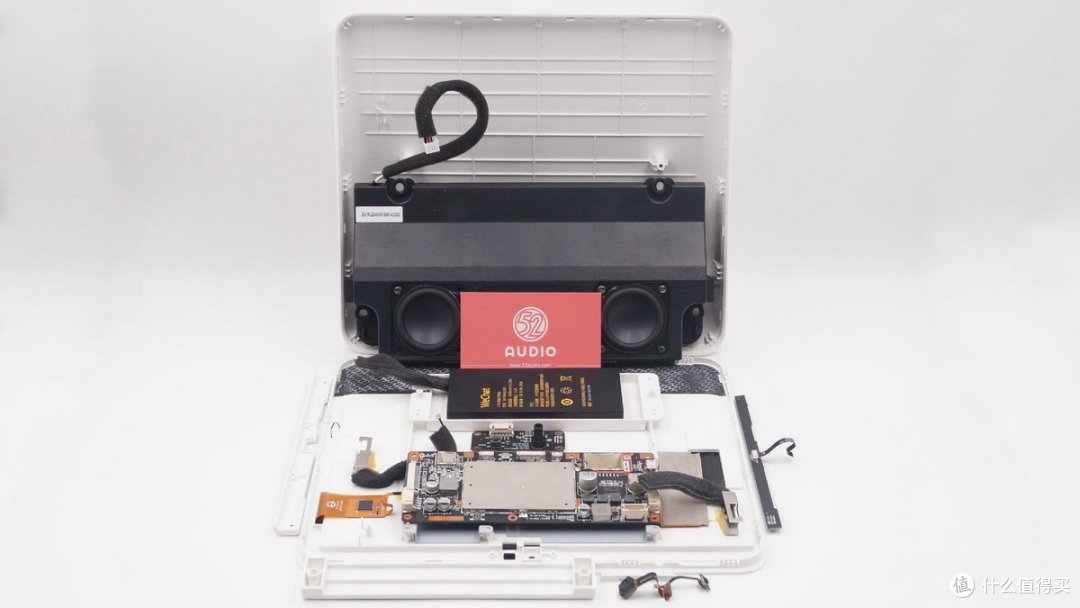

微信相框X 拆解全家福。

我爱音频网总结

微信相框X采用了一块10.1寸的触摸屏，拥有一颗500万像素摄像头和光线传感器，还集成 Zigbee 3.0网关控制智能家居，方便使用；内有两个扬声器和对称式低频辐射振膜，导线有泡棉包裹、螺丝连接处采用缓冲垫、音腔侧边有缓震泡棉，这些设计均是为了减少共振产生的噪音，内部做工非常规整。

微信相框X采用了汇顶科技的触控IC，德州仪器的立体声闭环D类音频放大器；主控芯片为瑞芯微RK3326，主要是为视频功能服务；内部存储为1GB+16GB，对于一款带屏智能音箱产品来说已经足够使用。

最后说一下微信相框X与其他带屏智能音箱产品最大的不同点也是优势所在，就是它与微信这一国民软件在使用体验上的整合：微信相框X内置小微语音助手，可以通过语音控制直接拨打电话或视频至另一微信账号；它还可以使用各种腾讯系的小程序，有6000mAh的电池，可以当做一个大号的平板电脑。对于家里有老人或是孩子的消费群体来说，吸引力还是比较大的。
