购买理由
书房基本被闺女东西霸占了。在一个角落做了一个小书桌。各种充电插头太多,想换一个插座。其实最开始想买的是紫米65W插排的,笔记本充电都解决了。不知道为何最后买的紫米65W快充头。(之前的文章说过,不复述了)
挑选原则,尽量小一点,占据一角,2个以上插座位置,USB口要求不高,有1个就挺好的。综合尺寸,价格,评价和大妈经常的推送,最终选择了牛顿定律这款插座。
外观展示
改之前忘了留照片了,上一张卖家的图
看上去很帅的
改造
用了两天感觉挺好用的。媳妇看了些消防普及,说USB口的总是接电不安全。加上本身线有些短,在桌子底下延长了一个插排。于是决定更换一根电源线,增加一个开关。
电源线家里有富裕的,不能换太长,2米完全够用了,原来的好像是1米多一点。开关是之前买零件店家送了一包小零件里面的。这种
这种开关,某一天突然短路了
开关面板,左上角logo位置空间比较大,良好尺寸,开孔。
开孔位置
没有这么大的开孔器,直接用电钻加壁纸刀切出来的,孔开的不是很圆。螺丝全部是三角形帽,不是很好拆。里面的做工看上去还是不错的。铜片的弹性不错,厚度也完全足够了。新国标插座看上去还是很放心的。原来的焊点上都有绝缘胶,不知道是什么作用。后期自己焊线就没加了,爬电距离足够了。
USB板是奥睿科的。电源线3×1mm²,看了下线芯,质量不错,柔软性好,足方。
USB板
电源线。
问题来了,开关上有指示灯,所以L和N都连接上了。就在某一个早上,想给手机充电,按了下开关,就听“嘭”的一声,然后家里就没电了。着急上班没来得及拆开。晚上回家用万用表量了量,发现不通电的。于是把按键开关拆了,发现里面的翘片不知道为啥把L和N连起来短路了,翘片都烧了一段。(忘了留照片了)
于是淘宝重新买了开关,这次吸取教训了,直接买的等大小的双断。
买的这种
重新接线后是这样的

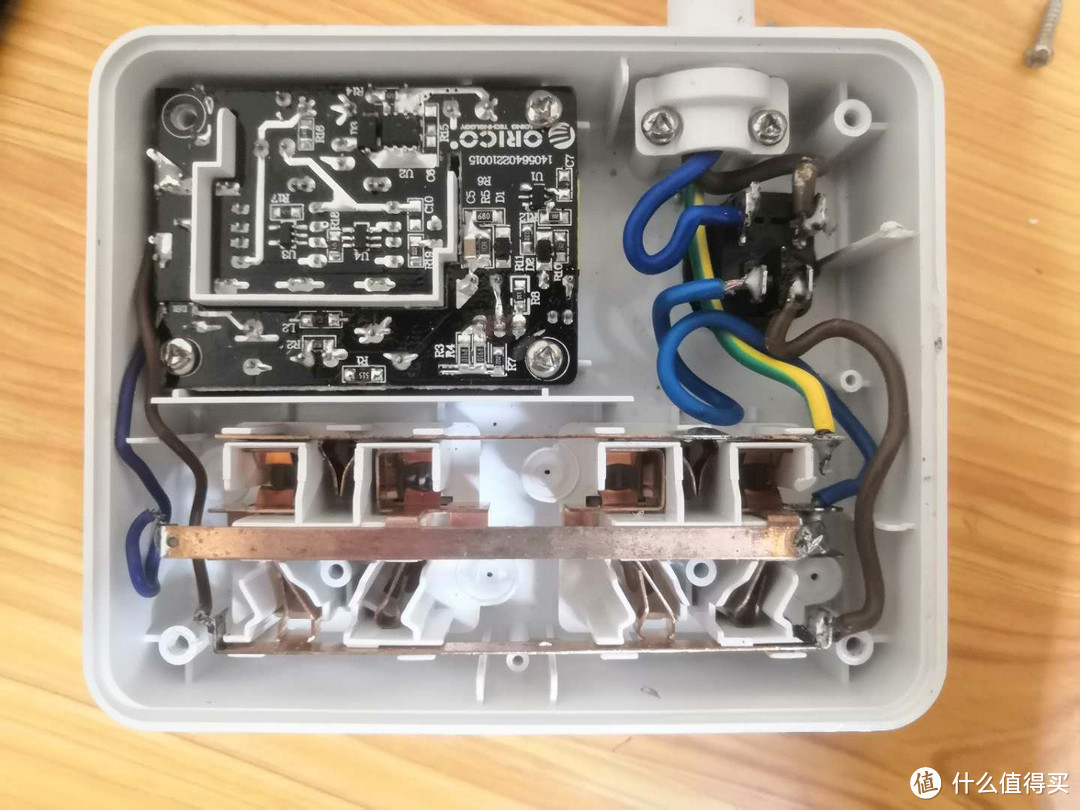

内部图
忽略我的焊接手艺吧
正面是这样的
因为开关上没有指示灯,买了几个二极管,想当指示灯的。
但是大家能想到这东西有小拇指大小吗?
看了下规格就买了,根本没看尺寸。哪哪都塞不下啊!!!
使用感受
用了段时间了,感觉还好。开始的时候可能翘板上有飞边,开关的时候能听见电流的声音。用用没有了。
本身插座USB口边缘有指示灯,因为指示灯耗电太少,关闭插座的时候会有延时。整体使用还好。
总结
插座质量不错,需要的小伙伴可以买。(@牛顿定律,快给我广告费)改造的时候注意元器件质量,不要买质量比较差的元器件,很不安全。(已经碰上了)
虽然我改了,但是如果没特殊需求,不是很推荐动手能力弱的小朋友们动这些东西。首先,改造之后售后没有了;其次,改造过程不难,但是要细致。备好万用表,确认别留隐患。自己做主要是密封,焊点不好达到要求。最后,改造的零部件一定要选择质量好的。
祝大家玩得开心。
