『 以ROG信仰之名 』ROG Strix Helios 装机作业
前言
此次带来的是一台极富ROG信仰的性能主机,平台是intel i9-9900KF + ROG MAXIMUS XI HERO (WI-FI) + ROG-STRIX-GeForce RTX2080 TI-O11G-GAMING。机箱选择了华硕新推出的ROG Strix Helios (太阳神机箱),能够承载各种高端硬件,同时自带了非常完备的RGB灯效和风扇控制功能,前置接口也非常丰富,外观风格较为硬朗,但不缺乏时尚元素。散热方面选择了华硕ROG 龙王240一体式CPU水冷散热器,能为CPU带来极致的散热效能。电源方面选择了华硕ROG 雷神 850,能实施显示整机功耗,并且自带AURA灯效。
装机需求如下:
1. 主机性能满足极致画质流畅吃鸡。
2. 外观尽量简约,同时需要光污染。
3. 做工用料必须扎实,运行起来必须稳定。
4. 散热能力要好,但又要足够静音。
配置清单:
CPU:英特尔i9-9900KF
主板:华硕 ROG MAXIMUS XI HERO (WI-FI)
内存:芝奇 皇家戟 花耀银 RGB DDR4 3600 16GB(8Gx2)
固态硬盘:三星 PM981 1TB
机械硬盘:希捷 酷鱼 2TB 256MB 7200RPM
显卡:华硕 ROG-STRIX-GeForce RTX2080 TI-O11G-GAMING
散热器:华硕 ROG 龙王 240
电源:华硕 ROG 雷神 850
机箱:华硕 ROG Strix Helios
配件展示
英特尔i9-9900KF。

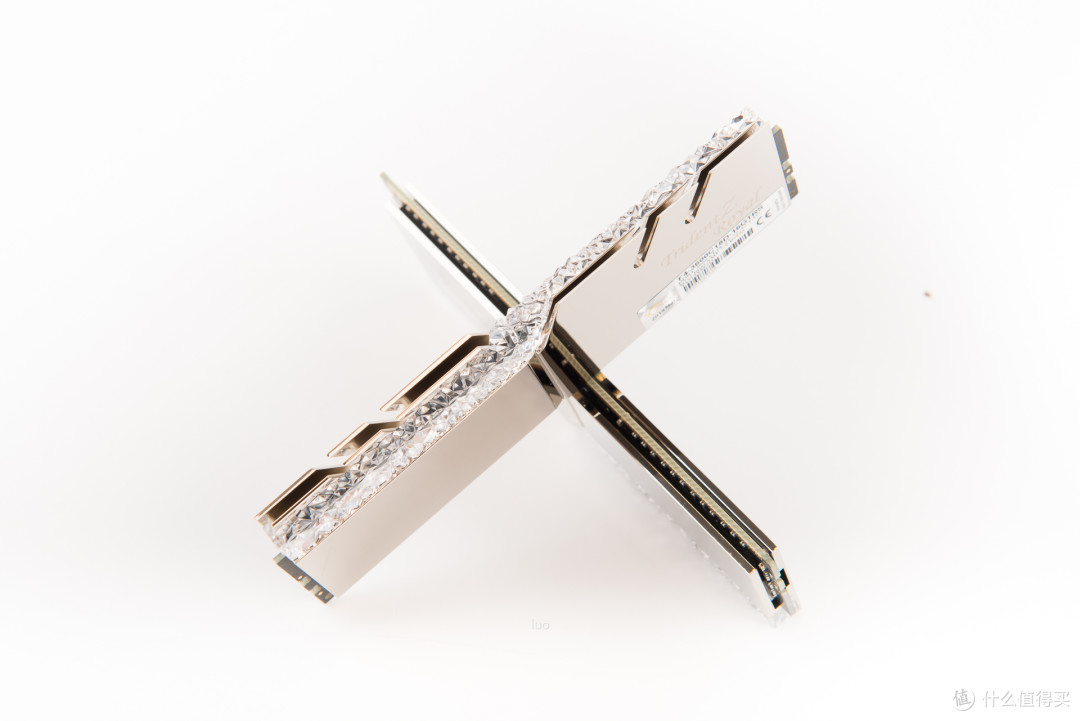

芝奇 皇家戟 花耀银 RGB DDR4 3600 16GB(8Gx2)。
水晶材质的导光设计非常绚丽。
镜面效果非常赞。

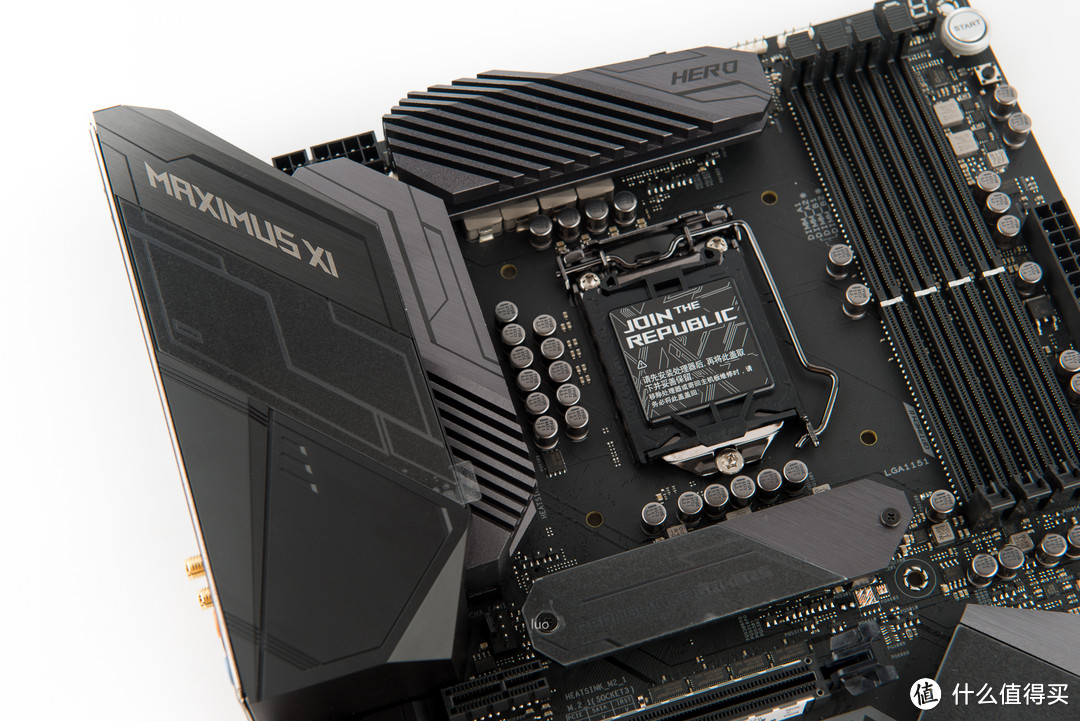

华硕ROG MAXIMUS XI HERO,主板正面。
主板背面。
供电部分非常豪华,散热方面也不妥协。
内存部分。
芯片组散热片及M.2散热片。
PCI插槽采用金属包边加固。
主板背面,CPU插槽旁有各种认证标识。

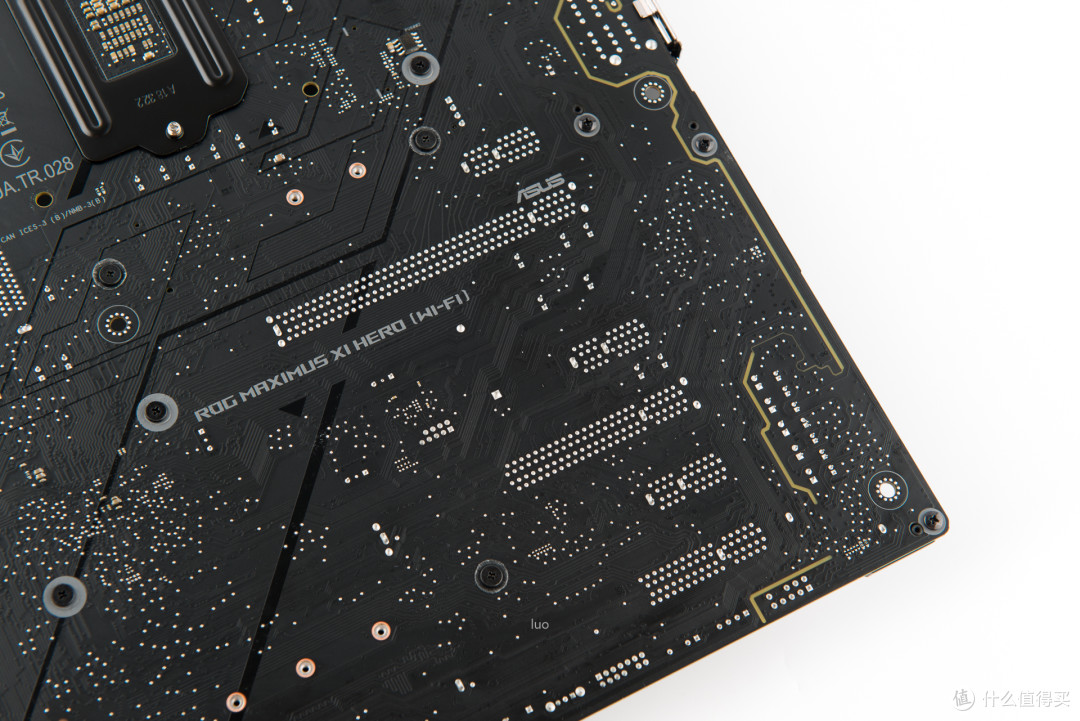

PCI插槽背面。
主板接口部分,非常丰富。
三星 PM981 1TB。
希捷酷鱼2TB。
显卡选用的是华硕ROG-STRIX-GeForce RTX2080 TI-O11G-GAMING。显卡正面,标志性的散热模块,较上一代略有变化。
显卡背板,带有支持AURA灯效的败家之眼。

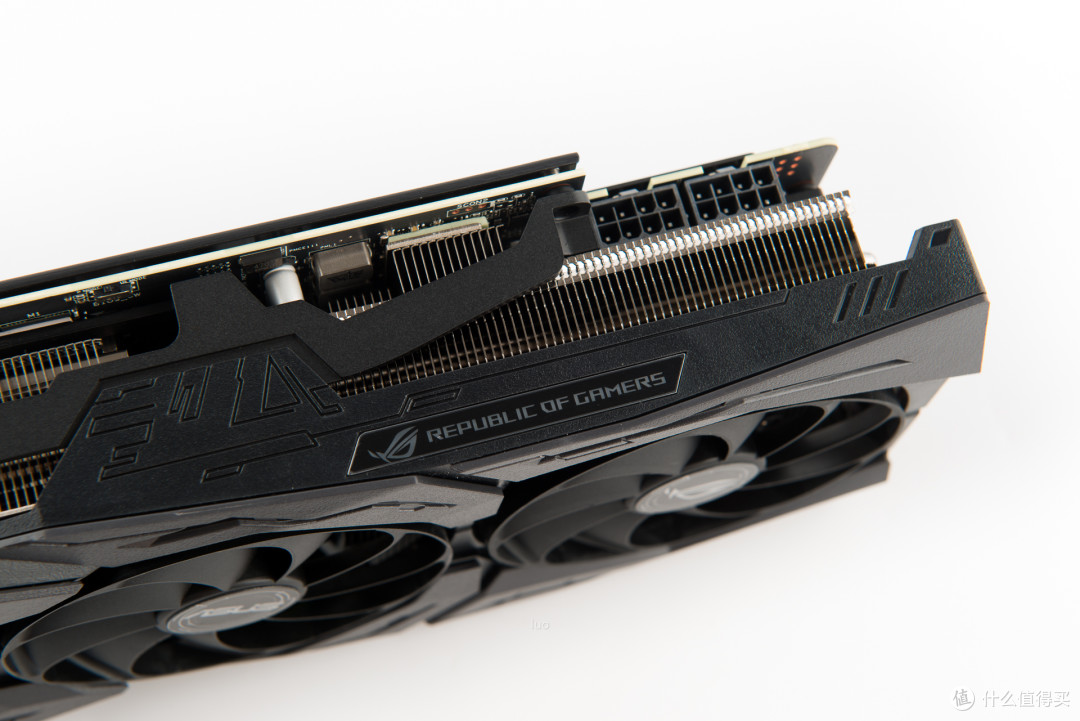

显卡顶部。

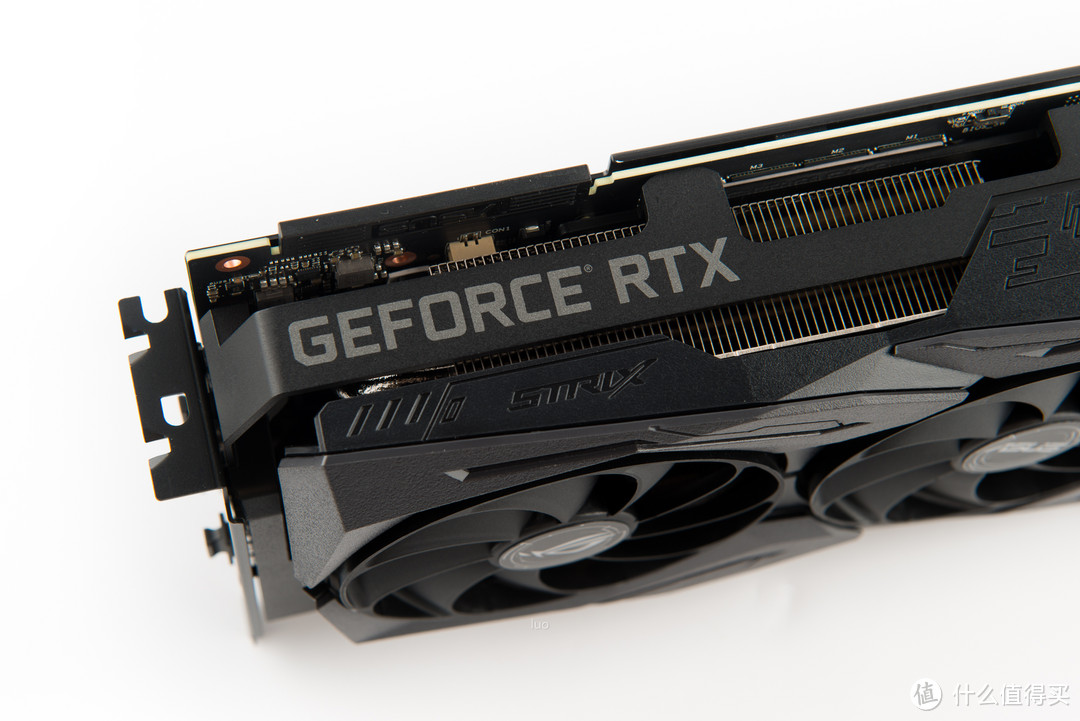

显卡顶部的GEFORCE RTX字样。
较上一代并没有变化的显卡信仰灯。
供电为8pin+8pin。
显卡背面带有ROG logo灯。
ASUS logo及STRIX系列logo。背面还有LED开关按钮,可以直接关闭显卡灯效。

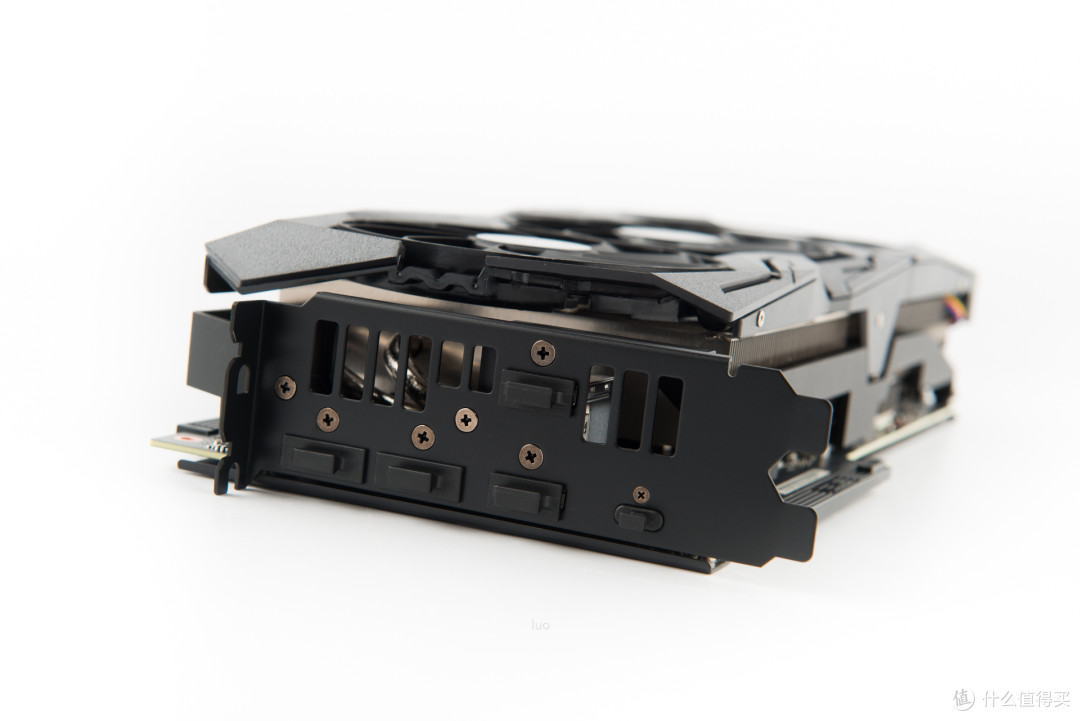

接口一览,包含2个DP、2个HDMI、1个USB Type-C。
显卡前部,可以看到还有2个4pin风扇接口,可连接并控制机箱风扇,还有一个RGB接口。
ROG 龙王 240,水冷头和冷排。
龙王CPU水冷头,上面有一块1.44英寸的OLED屏幕。
240冷排。

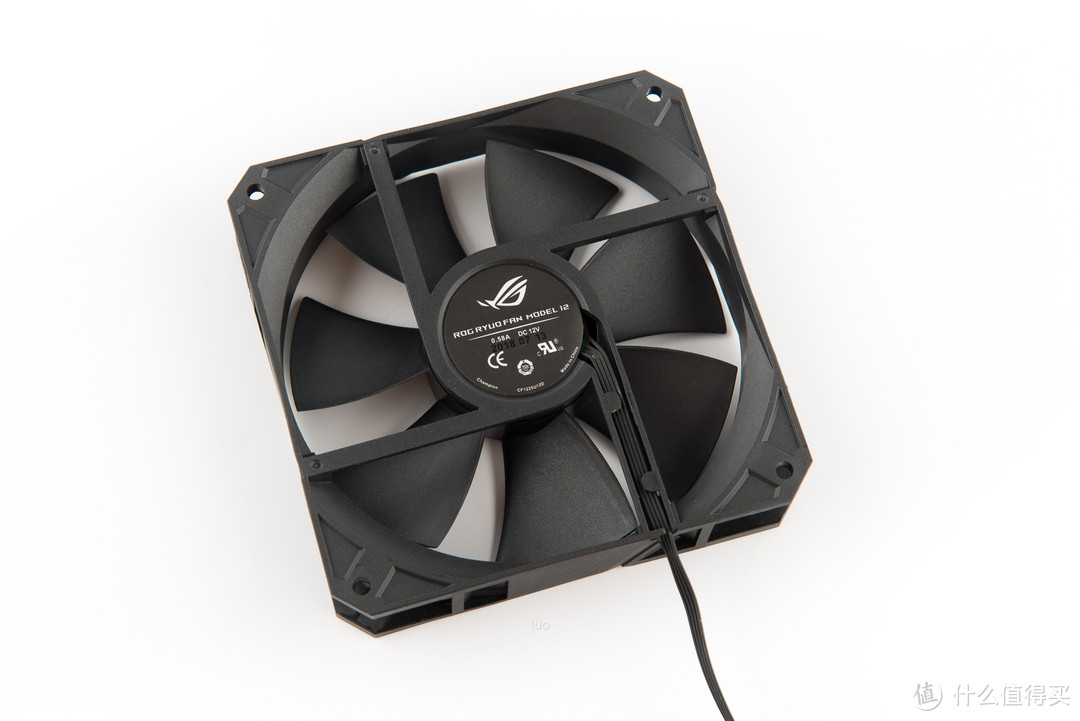

自带的两个12cm风扇。
ROG 雷神 850 电源,侧面有带有RGB灯效的败家之眼,旁边还有可以显示实时功耗的OLED面板。
另一侧是型号标识和ROG logo。
风扇侧,外形类似雷神的锤子。
电源正面,上部有铭牌信息。
电源背面,电源接口和风扇停转开关,开关打开后可以实现低功耗时风扇停转。
全模组化接口。
ROG Strix太阳神机箱,采用3面银黑色钢化玻璃,表面采用了拉丝铝合金材质,风格较为硬朗,但不缺乏时尚元素。

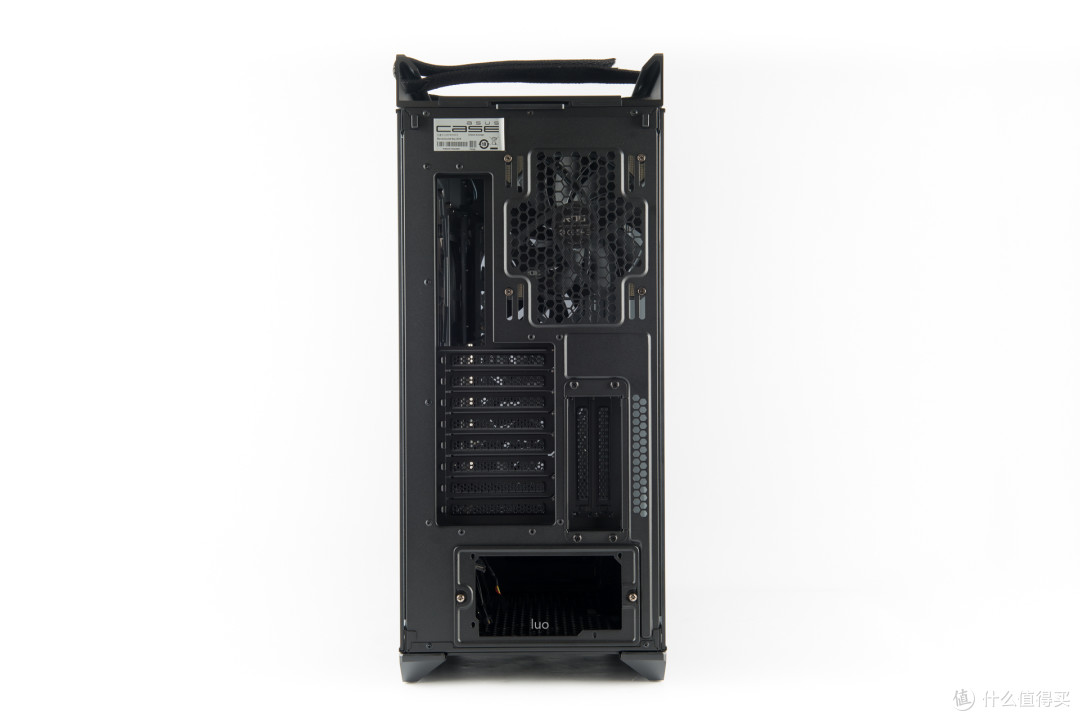

机箱背面,常规的电源下置设计,支持显卡立式安装。
正装视角。
机箱正面,前面为钢化玻璃,上面有ROG logo,还带有RGB灯带。
机箱后面。
机箱顶部,配备了人体工学额厚棉提手。
金属拉丝细节。
前面板上的ROG logo,能实现RGB灯效。
前面板上的导光带,同样能实现RGB灯效。
机箱底部的ROG全称。
尼龙编织的大红色ROG标签。
机箱顶部。
绣有ROG STRIX和一些ROG的Slogan。
前部为I/O面板,接口非常丰富,中间最上面是电源按钮,第二行是USB 3.1 Gen1 Type-A x2、USB 3.1 Gen2 Type-C、USB 3.1 Gen1 Type-A x2,第三行是音频接口和重启按钮,左右下角是灯效和风扇控制按钮。
机箱框架,非常硬朗。
侧板上的警示贴纸。
提手固定在两侧的铝材上。
W状布置的提手,非常适合喜欢折腾的玩家。
机箱背面的铭牌。
侧板开启按钮。
折角铝材。
机箱顶部的防尘网为免工具拆装设计。

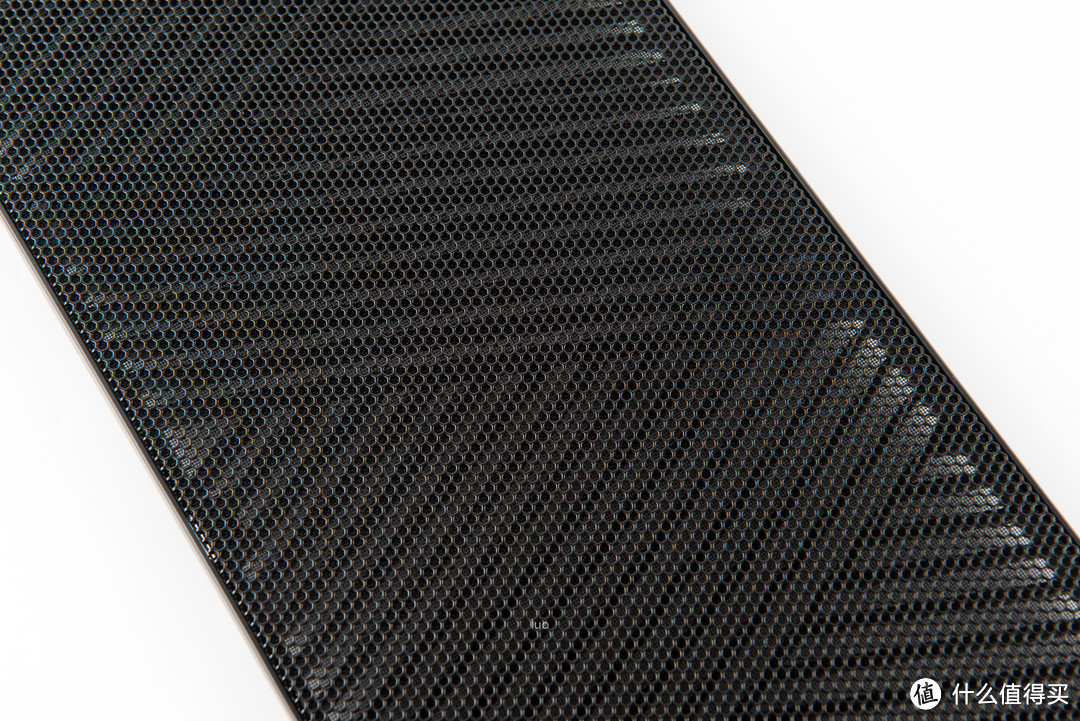

顶部防尘网。
细节。
太阳神为标准的电源下置结构设计,上部为主板接口和后置排风风扇。
中间为8个PCI插槽。
底部为电源位。

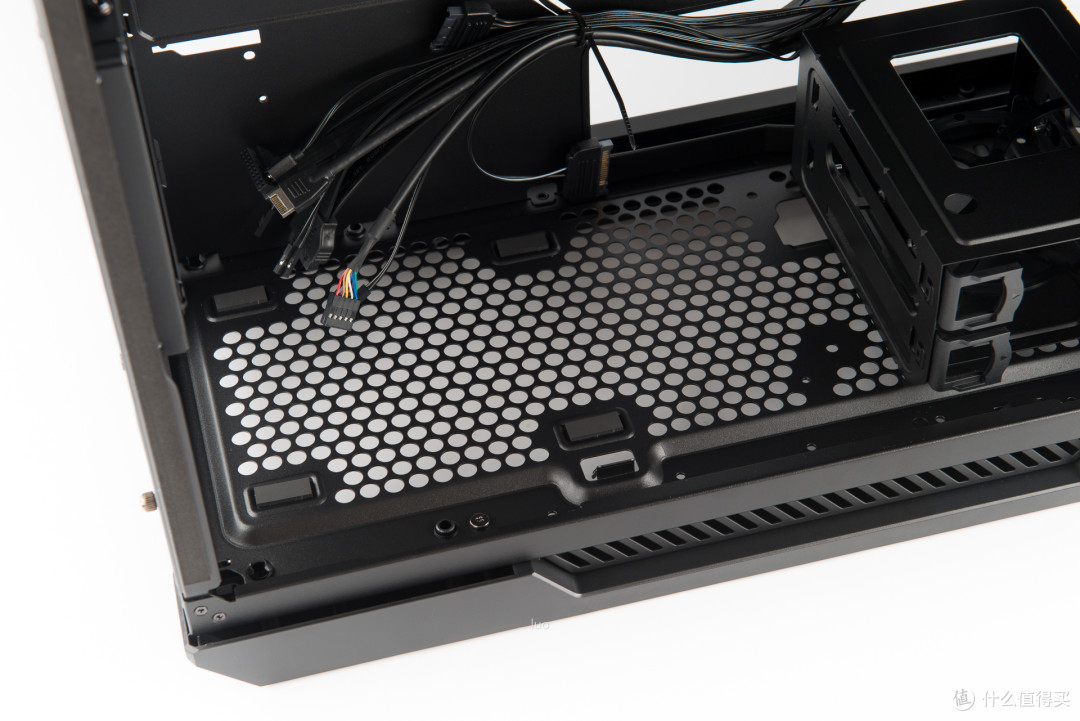

机箱底部,采用了一大块防尘网。
橡胶脚垫。
防尘网细节。
防尘网采用抽取式设计。
移除左右侧板后,可以看到内部结构,比较经典的布局设计。
背线部分增加了一块半透明的塑料盖板,可以用于遮线。
拆下后,可以看到背线细节。
不规则的主板背部开孔,有ROG的特色。
风扇控制器。
中间位置有用于理线的魔术贴。
底部的穿线孔,可以看到太阳神的电源和硬盘都不是从这个角度安装进去的。
电源部分,此处为盖板,无法拆卸。
ROG尼龙编制标签。
主板安装区域。
多功能支架,可以用于隐藏主板供电线。
下方为显卡支架。
电源位,电源上盖,开有进风口。
电源仓前部,可以安装水冷配件。

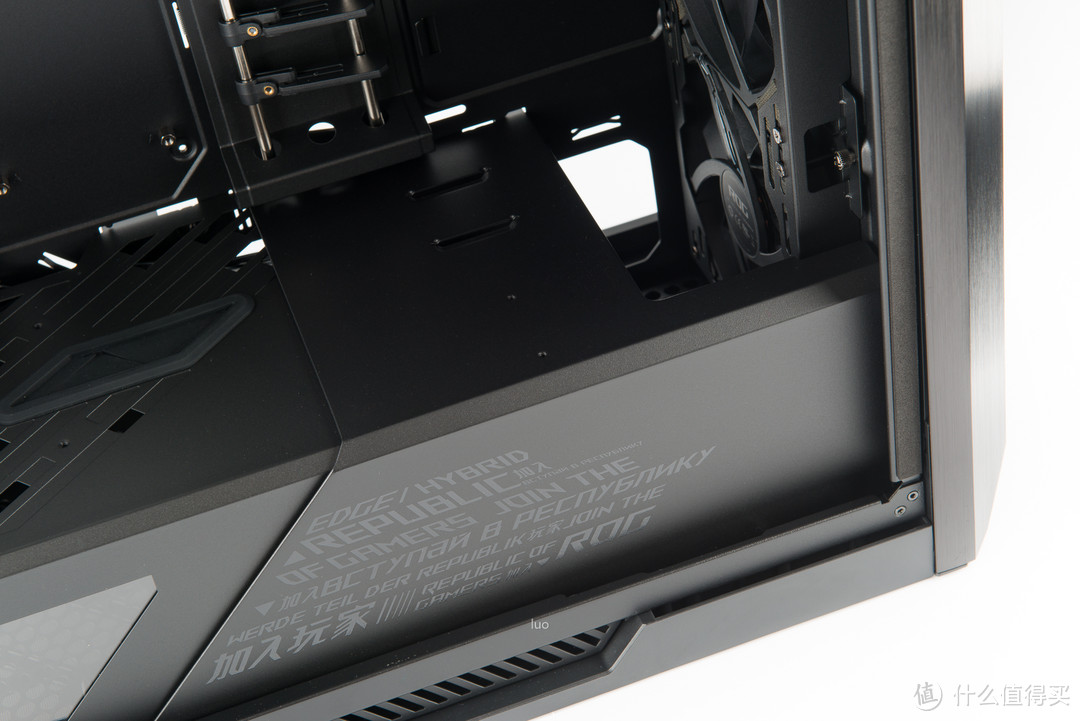

底部盖板上的ROG Slogan。
电源部分的开窗,正好可以露出雷神的屏幕。
预装的140mm后部风扇。

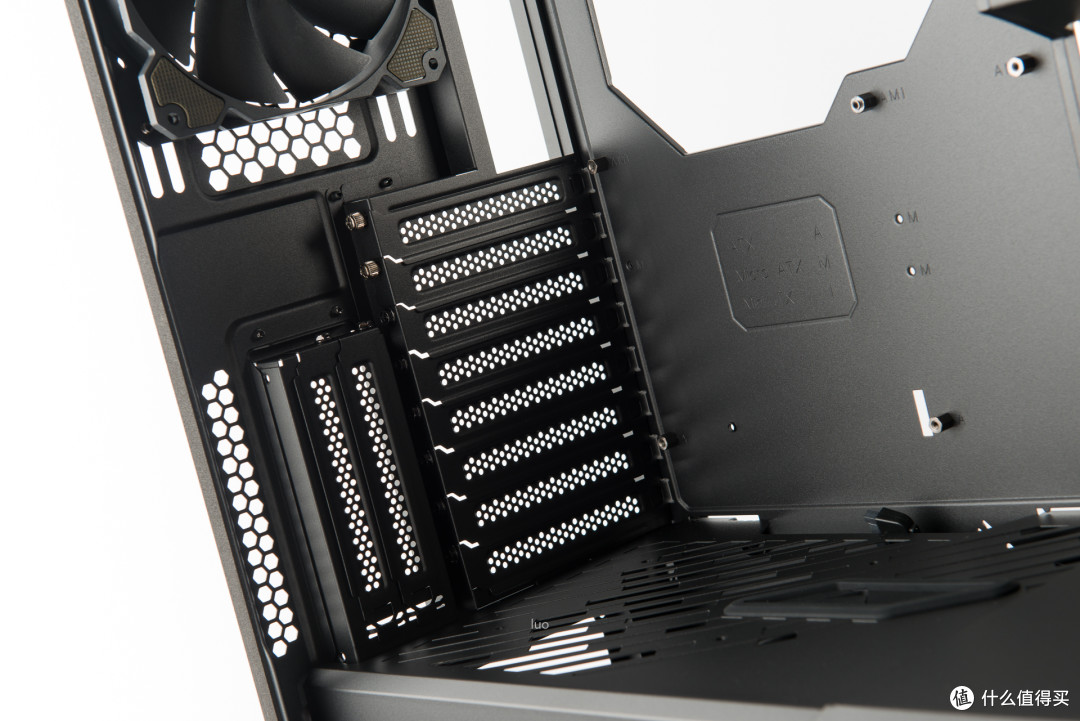

PCI插槽,包含2个立式插槽。
机箱前部是3个140mm进风风扇。
机箱顶部,支持各种规格的冷排。
细节。
根据说明书,可以将电源仓盖板拆下,方便安装电源,分段式设计。
拆除电源仓盖板后,可以看到电源位和2个3.5寸硬盘安装支架。
硬盘安装支架。
电源位。
机箱前置跳线。
3个前置风扇。
拆除下来的多功能支架。
硬盘安装支架。
说明书和保修卡。
说明书非常详细。
附件盒。
包括显卡转接架、水箱水泵的支架、若干扎带和各种螺丝。
装机展示
安装CPU。

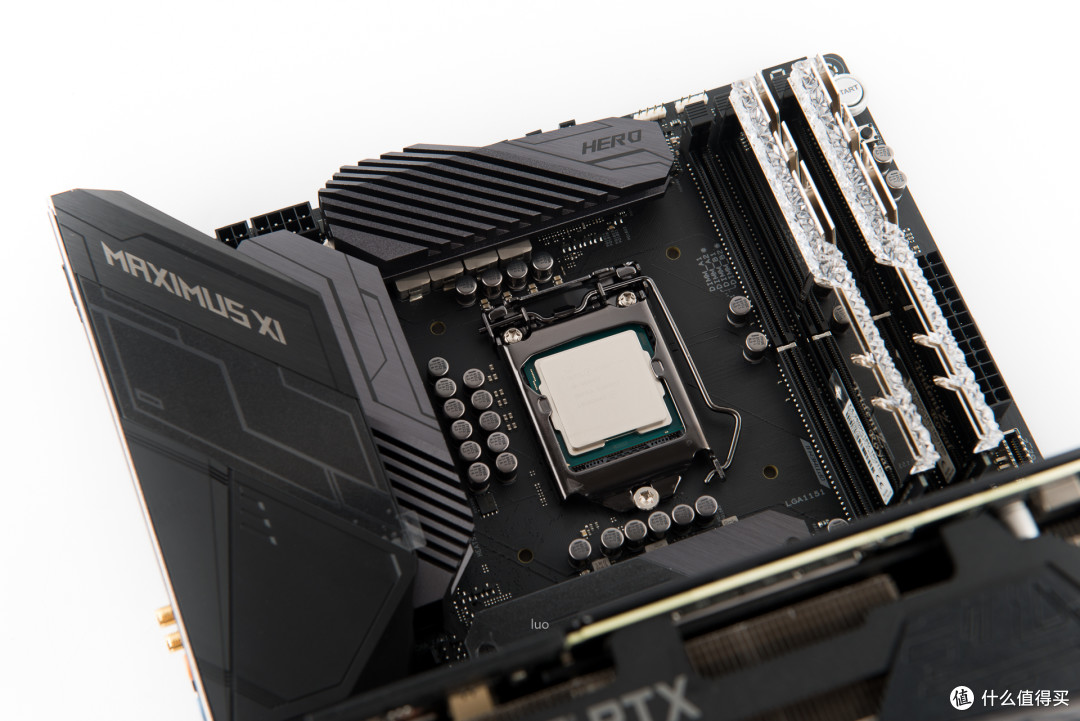

安装内存。
多角度看一下,确实非常好看。
安装SSD。

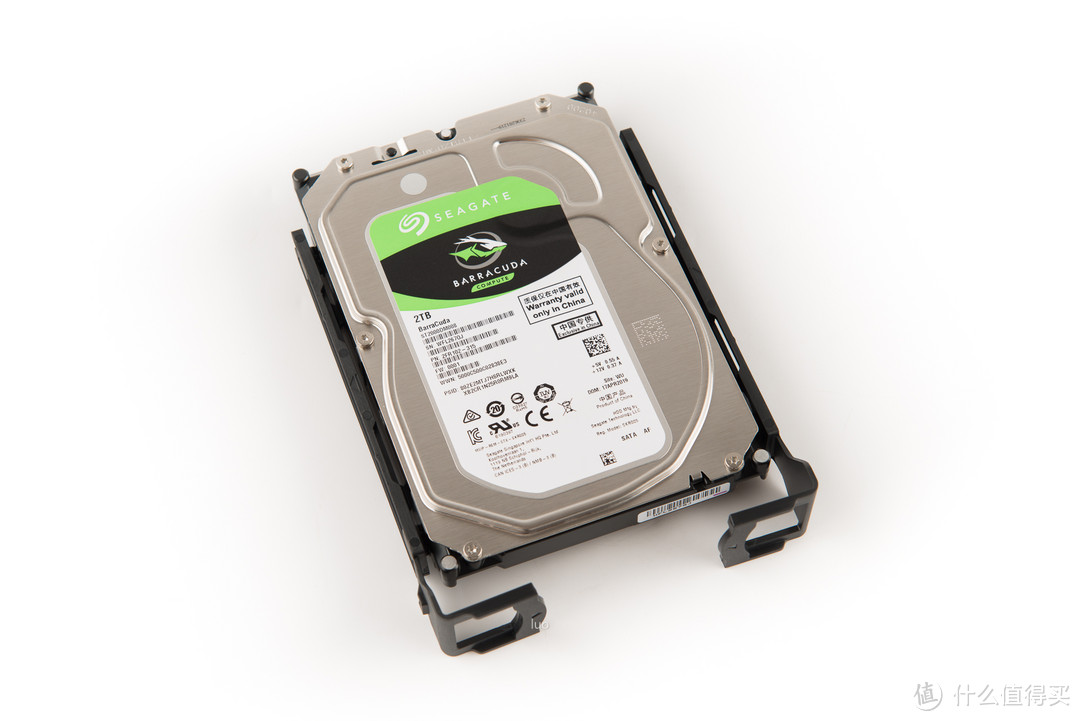

固定好机械硬盘。
假组上显卡。
一些细节。
然后就是烦琐的装机和理线了,直接略过看最终装机效果。主要部件区域。
水冷头部分。

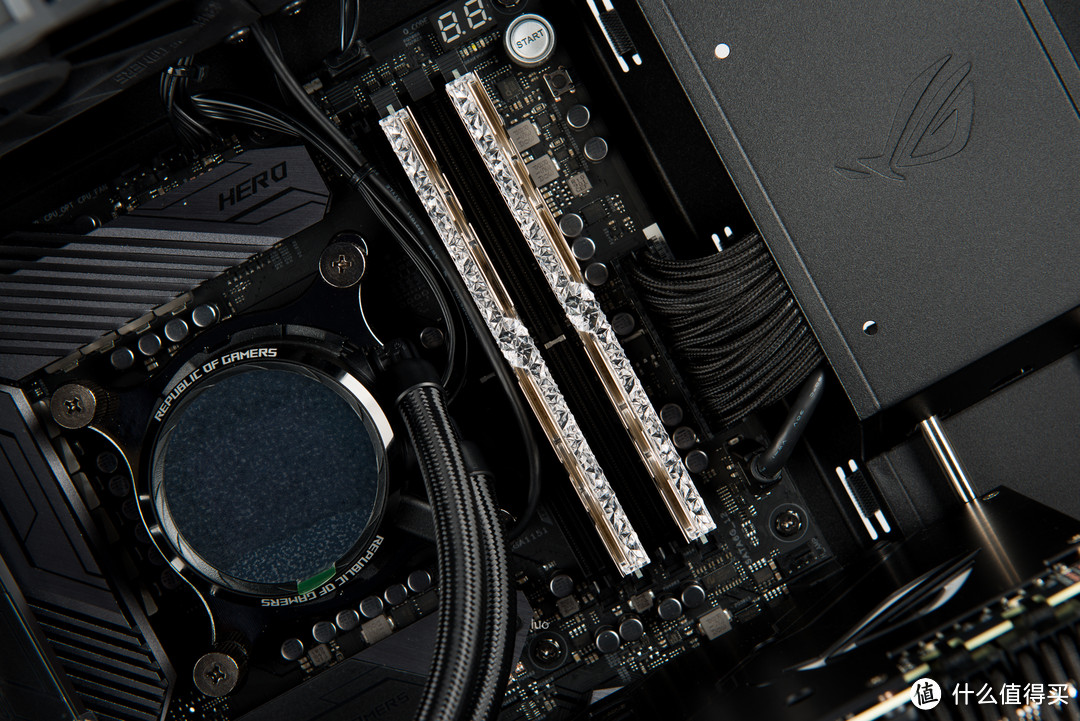

内存部分。
多功能支架部分,这里很好的隐藏了主板24pin供电。
水冷管走管。
显卡部分。
显卡上的RGB灯效败家之眼。
显卡顶部。
跳线区域,由于有电源仓盖板设计,所以这里显得很整洁。
显卡供电。
从电源仓盖板上的开孔连接至电源。

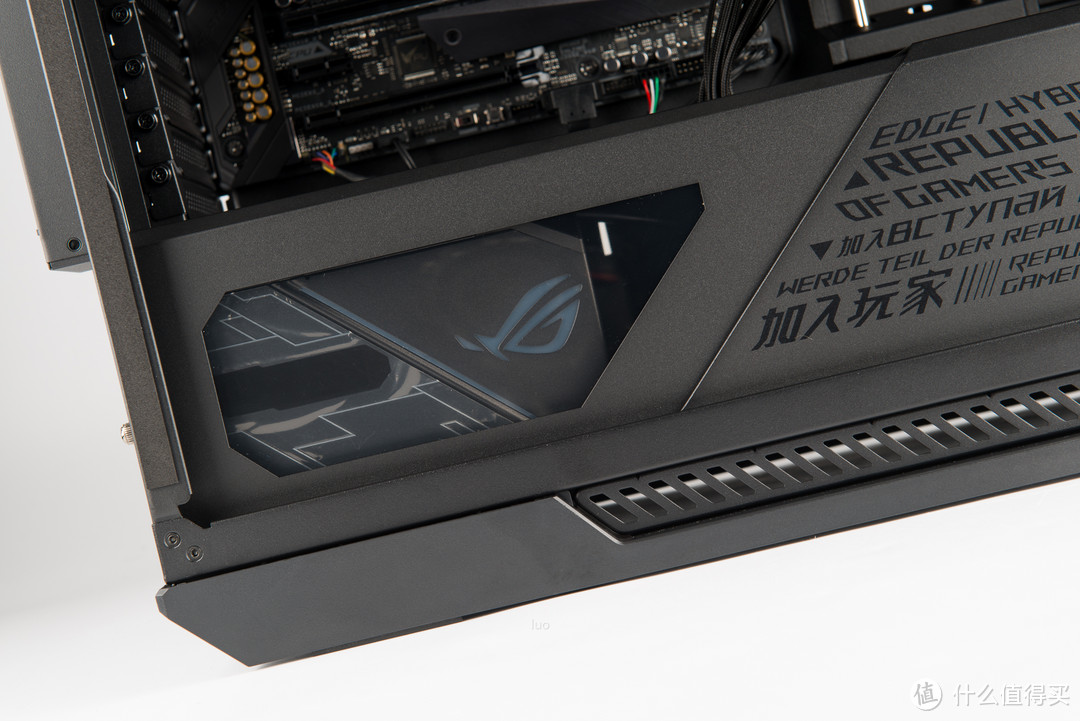

电源仓上的开窗设计,直接露出了雷神侧面。
电源仓侧边的文字。
后置排风风扇。
前置进风风扇。
2个120mm冷排风扇,上出风。
换一个角度看显卡。
背线部分,由于电源自带的供电线不够长,所以CPU供电只能这么走了。
风扇控制器及周围的走线。
背线部分。
梳理后都从走线孔连接至电源和主板跳线区域。
背线一览。

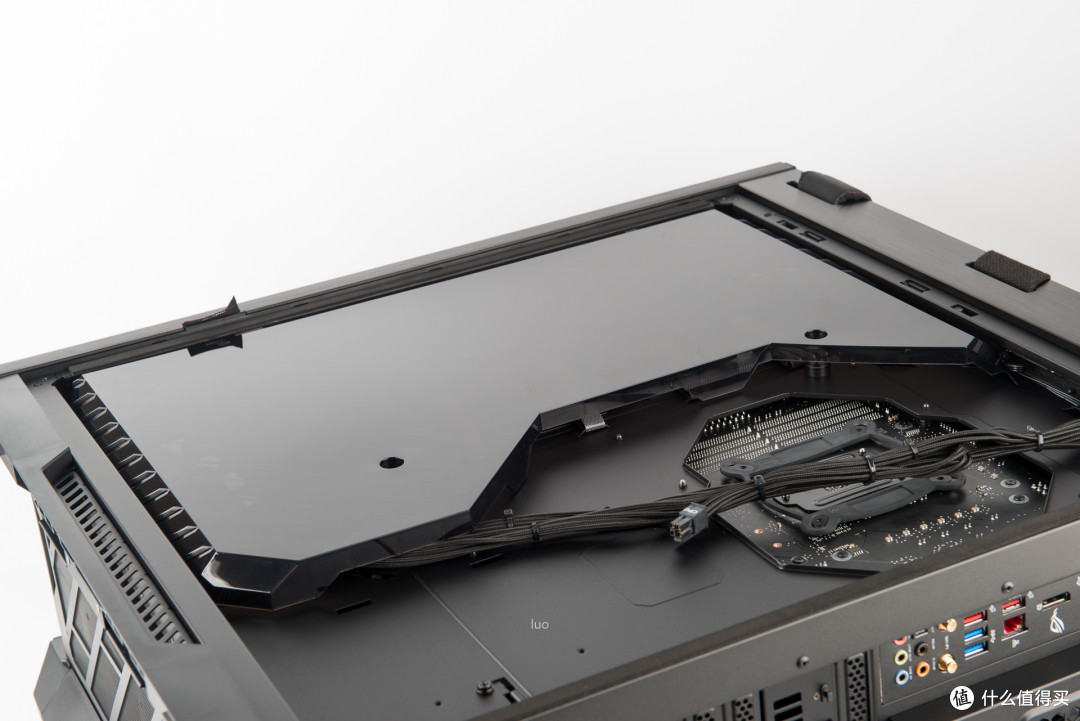

最后盖上塑料盖板。
最终的背线效果。
最终主板侧的效果。
侧视角度。
机箱背部细节。
灯光展示
侧面整体灯效。
CPU水冷头和内存灯效。
内存灯效,水晶效果非常明显。
显卡顶部的信仰灯。
显卡背板上的信仰灯。
主板上的败家之眼。
电源侧面的显示屏,实时显示功耗,侧面同样有支持AURA等的败家之眼和灯带。
前面板上的败家之眼。

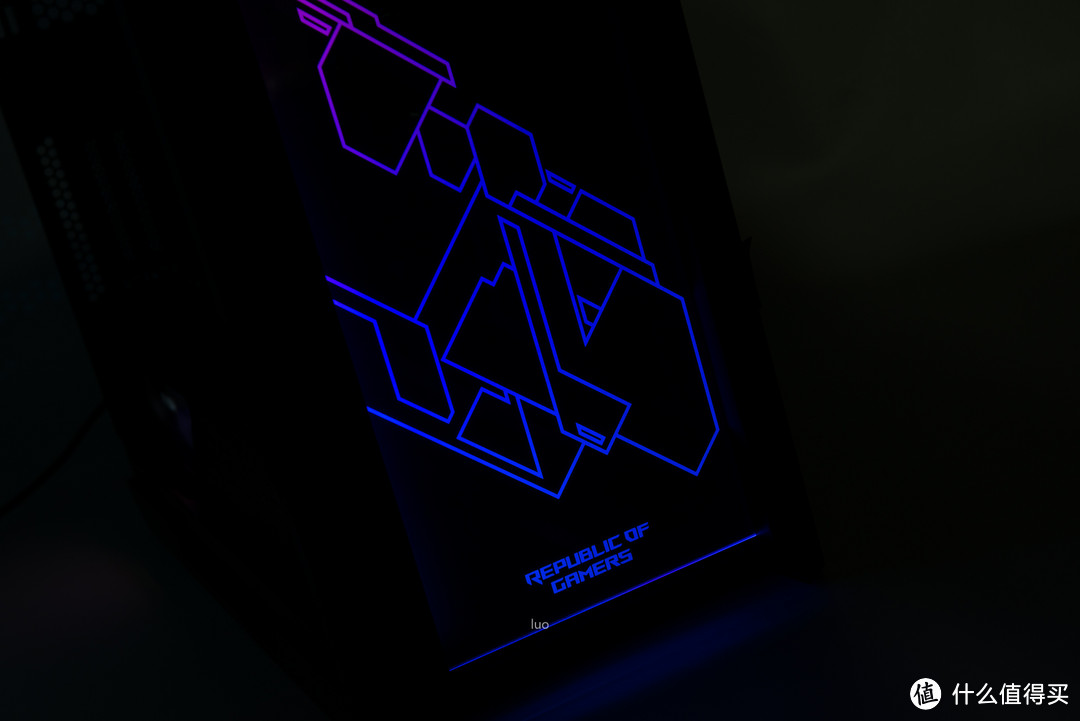

前面板灯效。
支持幻彩灯效,非常好看。
45°整体灯效。
性能测试
CPU-Z截图。
CPU-Z跑分测试,与Ryzen 7 2700X和i7-8700K对比。
GPU-Z截图。

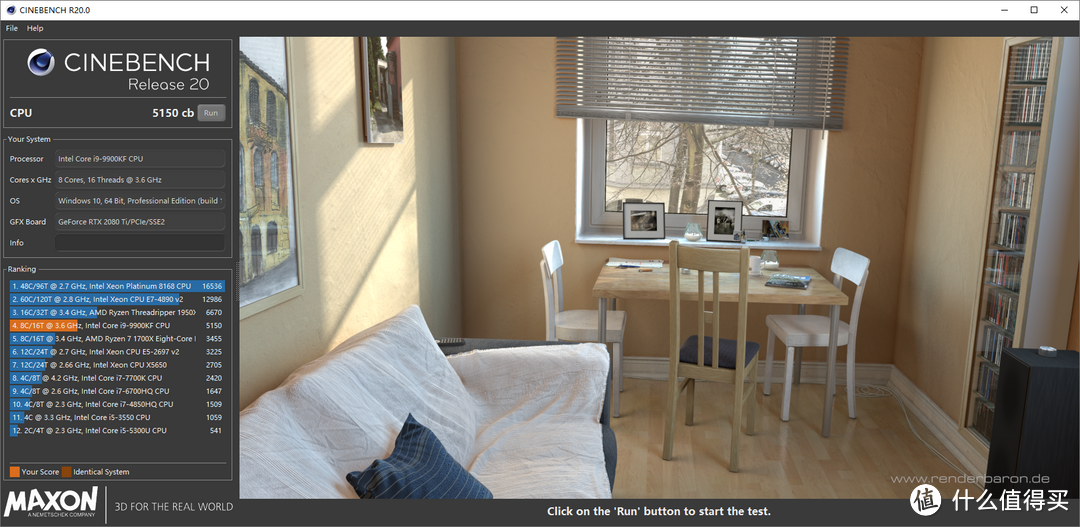

CINEBENCH R20.0 测试结果,CPU多核为5150 cb。

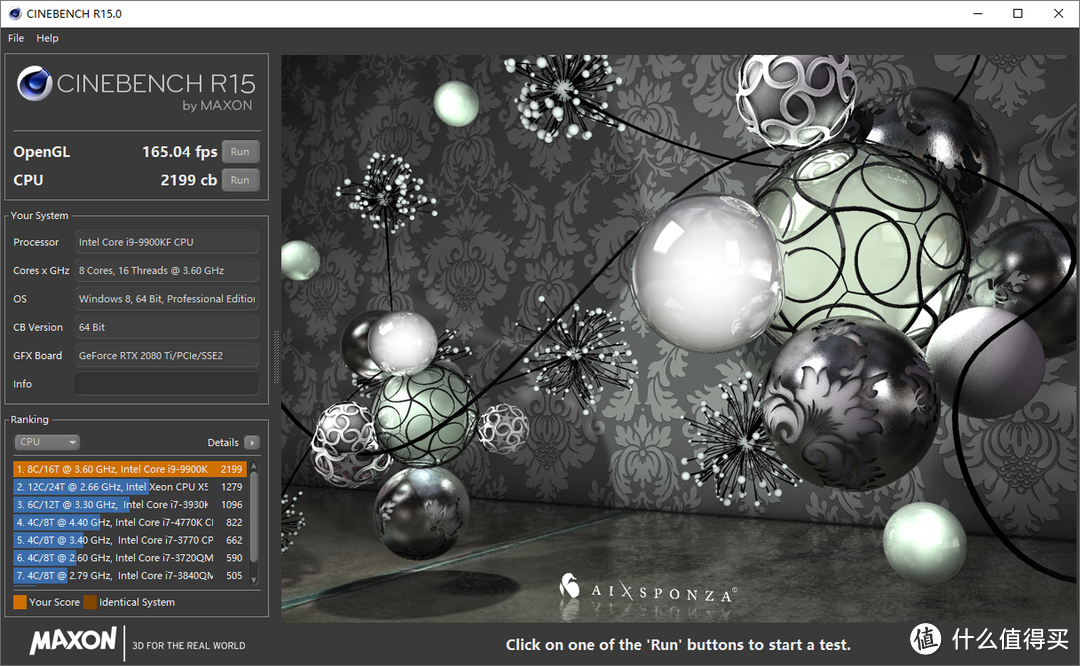

CINEBENCH R15.0 测试结果,OpenGL为165.04 fps,CPU多核为2199 cb。
内存性能测试。

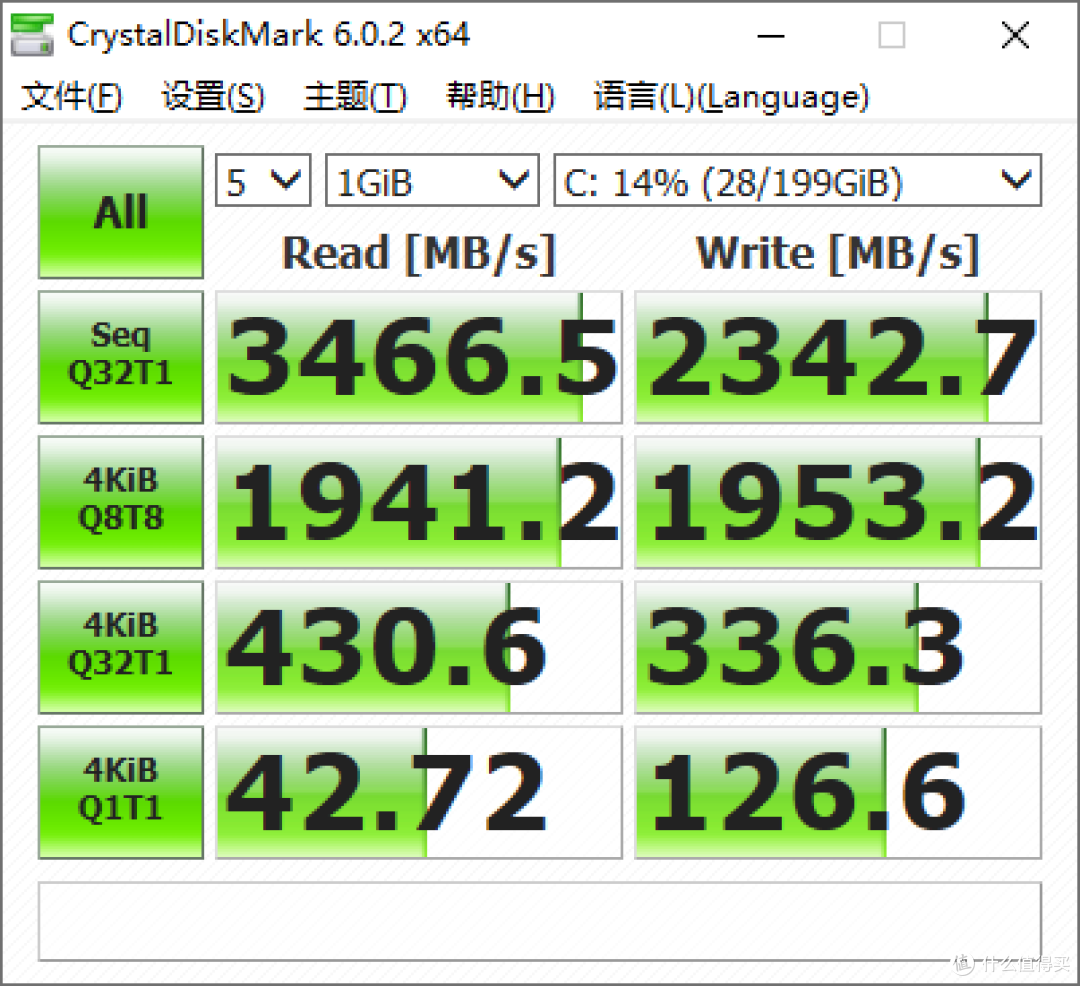

三星PM986 1TB性能测试。
3DMark Port Royal得分为8886。
3DMark Time Spy 得分14047,显卡得分14608。
3DMark Fire Strike Extreme 得分16443,显卡得分17148。
i9-9900K全核心4.7GHz,使用AIDA64进行FPU拷机测试,测试10分钟,
CPU核心平均温度:85.2℃ 81.9℃ 86.5℃ 83.2℃ 87.2℃ 81.2℃ 84.8℃ 79.3℃。
使用FurMark拷机测试,测试10分钟,GPU核心最高温度为67℃。
完。
