       随着IPV4公网地址的日渐枯竭,国内三大运营商的宽带接入越来越多采用私网地址方式,如果需要公网地址,需额外付出银子购买。对于初创型创业、不需要大流量的应用场景,为此会付出高额的网络成本。传统的VPN组网方式,对于企业要求有专门的网络运维人员,并且需要企业中心节点具备固定公网IPV4地址。有时候我们并不需要这么麻烦,只要拥有蒲公英路由套餐即可以解决,极大节约企业内网穿透成本。笔者有幸拿到蒲公英路由X1,实际使用效果非常不错,组网简单,懒人好助手。

一、开箱外观

1.1 蒲公英X1开箱外观

蒲公英X1的包装盒风格简约,使用纯黑方形外观设计,小巧精致,方便携带。盒子正面为LOGO,盒子背面含有X1路由器MAC地址,SN号等信息,请注意保管好SN码,这是实现VPN组网的重要凭证。

办公VPN组建能手,蒲公英路由X1

办公VPN组建能手,蒲公英路由X1

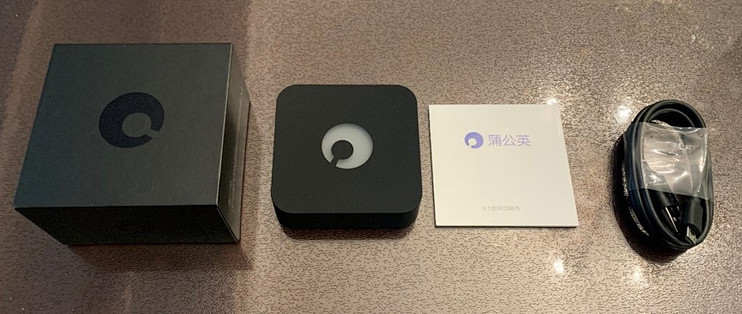

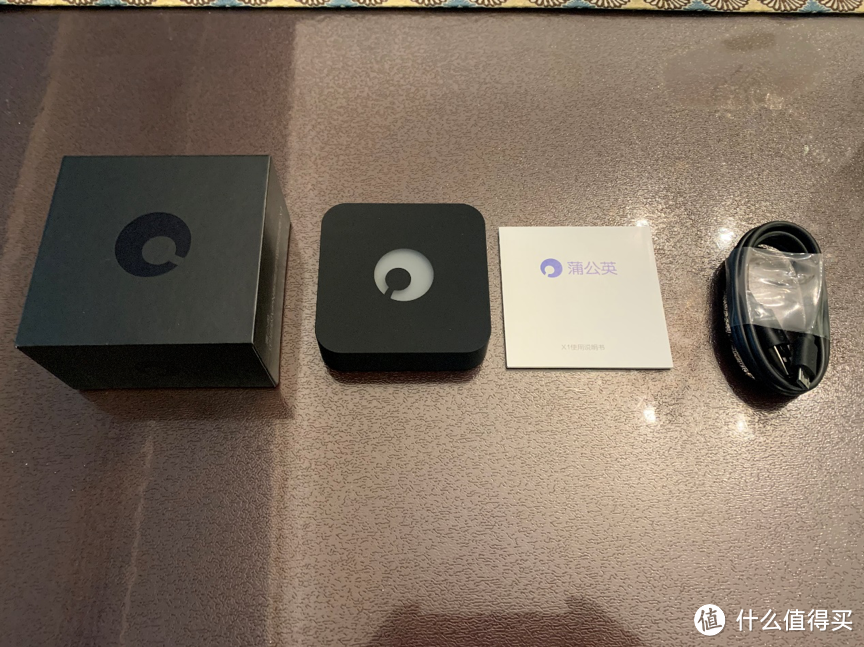

打开盒子后映入眼帘的就是蒲公英X1的本体,盒子顶部印制有一个透明的LOGO图标,LOGO自带苹果呼吸灯风格,在通电后,会发出蓝色光。配件包含说明书一份,USB电源线一根(未配充电头)。充电头标准为5V,2A,经测试,5V,1A也可以带动X1路由器运行。笔者本次运气不好,居然收到的电源线是坏的,看来在配件的品控上应该要注意。

办公VPN组建能手,蒲公英路由X1

X1是针对移动办公打造,非常适合经常出差的员工,方便在酒店、宾馆便用,连上网线即可加入远程VPN办公,轻松访问公司总部文档以及各种生产系统 。

蒲公英X1的侧面一共有四个接口,分别是100Mbps的 WAN/LAN线盲插接口,一个Micro USB 2.0电源接口,还有一个RST按键,以及侧面的USB2.0接口。

蒲公英X1的路由器可以通过Mincro USB 2.0口进行充电,电源规格为5V 2A,可以直接使用移动电源笔记本电脑台式电脑的USB口供电,便携性和移动性得到更好的保证。

蒲公英X1的路由器同时在侧面具备一个USB2.0接口,接上USB移动硬盘,可以作为云盘使用,实现办公简易NAS存储。

二、 产品参数

2.1 蒲公英X1产品参数

CPU:MT7628N 580Mhz

内存:64M DDR2

闪存:16MB的闪存大小

NAT:性能吞吐量有90Mbps

可以看出,蒲公英X1的参数中规中矩,作为便携式VPN路由器,可以满足小型使用场景。

三、 设备配置与设置

3.1蒲公英X1设备

办公VPN组建能手,蒲公英路由X1

蒲公英X1支持无线中继、PPPOE、DHCP、固定IP地址、3G/4G USB无线网络接入等上网方式,方便灵活,适合移动办公场景。

本次设备体验采用有线接入办公室路由器下,作二级路由器使用。将蒲公英X1以太网口接入主路由器LAN,通电后,可以在无线连接中发现如图SSID。

办公VPN组建能手,蒲公英路由X1

连接后,电脑可获取到10.168.1.0/24段地址,蒲公英X1地址默认为10.168.1.1。按传统路由器配置方式,在浏览器地址输入10.168.1.1,进入配置页面

办公VPN组建能手,蒲公英路由X1

如果注册了蒲公英官网帐号,并具备上网环境,配置页面会跳转到https://pgybox.oray.com,输入用户名与密码进入云平台管理。

如果暂时不想使用云平台管理路由器,则点击本地管理过入后台配置页页。如图所示

办公VPN组建能手,蒲公英路由X1

在本地管理中,可以相看系统信息、配置上网方式,配置局域网地址,以及查看设备连接终端、对终端进行限速、限制上网,管理比较简单。

在本地管理中,无法为设备设置管理密码,必须在云平台管理中为路由器设置管理密码。

通过蒲公英VPN路由器云平台https://pgybox.oray.com,使用使用sn码进行登陆云平台,初始密码为:admin。进入云平台后,系统会强制要求设置路由器管理密码,管理密码设定以后,蒲公英X1路由器本地管理密码即为此处设置密码。

办公VPN组建能手,蒲公英路由X1

设置完成路由器密码后,进入帐号绑定,绑定帐号后,则可以通过云平台(https://p.oray.com)进行灵活的VPN组网。

四、 VPN组网测试

在云平台https://p.oray.com注册帐户后,将需要加入VPN网络的设备添加进入创建的VPN网络,即可实现快速组网。

办公VPN组建能手,蒲公英路由X1

点击创建网络

办公VPN组建能手,蒲公英路由X1

对于已绑定帐户的软件终端(PC端,移动端),硬件终端,在这里已全部列出,只需要点选相应的设备即可组成VPN网络。

VPN网络拓扑分为网状型(对等网络),星型网络(集散网络)。对等网络可实现所有节点的全互通;集散网络只能实现与中心节点互联,分节点之间互不相通。建议选择对等网络。

这里组建了一个测试网络。由于手中帐号只支持三个VPN节点。这里先组成3台硬件VPN网络连通性测试

VPN网络连通性测试

办公VPN组建能手,蒲公英路由X1

网络说明

这里X5路由器为中心办公室主路由器;X3路由器为无线桥接在X5路由器以下的二级路由器;X1路由器则为另一办公地点有线连接于主路由器下的二级路由器。

首先查看一下主路由器X5下挂终端

办公VPN组建能手,蒲公英路由X1

查看X3路由器下挂终端

办公VPN组建能手,蒲公英路由X1

X1路由器下挂终端(笔者使用网络)

办公VPN组建能手,蒲公英路由X1

这里笔者使用工具IPSCAN进行网络连通性测试

首先测试X5路由器下终端的连通性,X5路由器下挂网段为:192.168.118.0/24

办公VPN组建能手,蒲公英路由X1

通过测试可以看到,X5路由器下挂终端可以在笔者办公地点ping通,并且时延都在10ms以下。

再测试到X3 Pro路由器下终端的连通性,X3 Pro路由器下挂网段为:10.1.1.0/24

办公VPN组建能手,蒲公英路由X1

通过测试可以看到,X3 Pro路由器下挂终端可以在笔者办公地点ping通,由于X3 Pro路由器是通过桥接到X5路由器下,所以时延在87ms左右。

VPN下应用测试

网络共享应用测试。在X1路由器上插入USB移动硬盘,格式化,并按页面提示配置好共享。

办公VPN组建能手,蒲公英路由X1

在运行中输入 10.168.1.1,输入用户名和密码以后,可以正常访问到路由器上共享文件夹。

办公VPN组建能手,蒲公英路由X1

这里笔者拷贝一个较大的文件到共享文件夹中,以测试拷贝速度。

办公VPN组建能手,蒲公英路由X1

传输速度基本稳定在700KB/s左右,折合带宽为5.6Mbps,可以满足办公轻量级应用。

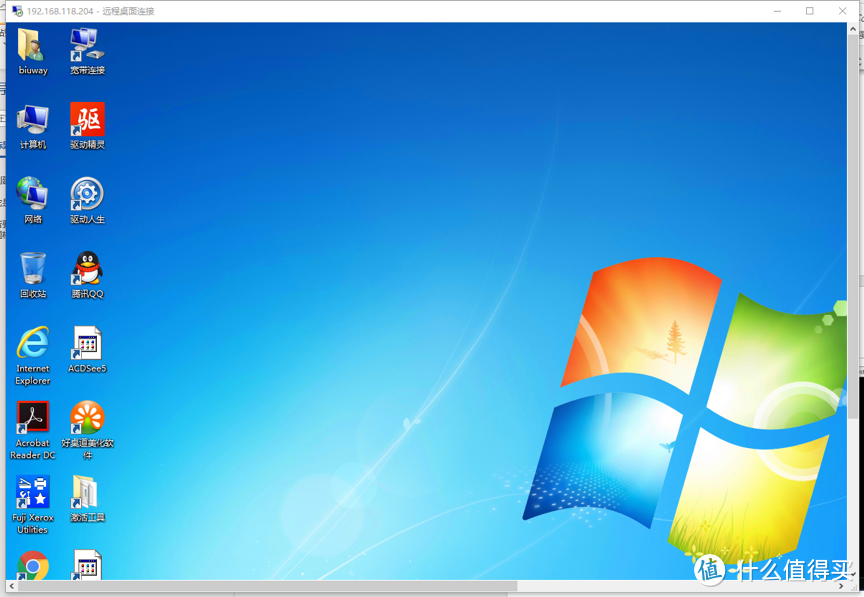

使用windows自带远程桌面登录X5路由器下面的电脑

办公VPN组建能手,蒲公英路由X1

办公VPN组建能手,蒲公英路由X1

远程桌面操作流畅,满足远程日常办公条件下服务器维护等方面需要。

特色VPN功能体验

蒲公英VPN具有软硬件组网功能。对于个人用户,可以采用单台蒲公英设备与蒲公英客户端进行组网,下面笔者对该功能进行体验。

使用蒲公英X1作为中心点,采用PC蒲公英客户端与手机蒲公英客户端进行组网。

手机启动蒲公英客户端

输入与蒲公英X1绑定的帐号与密码并登陆

办公VPN组建能手,蒲公英路由X1

办公VPN组建能手,蒲公英路由X1

连接VPN后,可以看到本机与蒲公英X1在线

办公VPN组建能手,蒲公英路由X1

办公VPN组建能手,蒲公英路由X1

访问蒲公英X1路由器上的共享存储,添加samba,填入配置好的信息,用户名密码等

办公VPN组建能手,蒲公英路由X1

办公VPN组建能手,蒲公英路由X1

连入刚刚新建的测试网络共享,可以看到在蒲公英X1上共享出来的文件夹。

办公VPN组建能手,蒲公英路由X1

办公VPN组建能手,蒲公英路由X1

上传图片测试,可以正常进行图片上传。

办公VPN组建能手,蒲公英路由X1

办公VPN组建能手,蒲公英路由X1

登陆蒲公英PC客户端

办公VPN组建能手,蒲公英路由X1

可以看到现在VPN网络里包含蒲公英X1,手机端,PC端

办公VPN组建能手,蒲公英路由X1

在运行中输入10.168.1.1

办公VPN组建能手,蒲公英路由X1

可以正常访问到蒲公英X1路由器上共享文件夹,并进行相关操作

办公VPN组建能手,蒲公英路由X1

总结

蒲公英X5,是一款适合企业办公,异地组网的核心路由器,可满足企业总部员工上网需要,并可利用软件VPN实现异地联合办公。配置简单,无需考虑过多的网络技术即可以实现企业的异地VPN组网应用。

蒲公英X1是一款针对移动办公人群的移动办公利器,定位相当明确。路由器的基本功能它也都具备。适合经常出差的员工使用。

蒲公英VPN网络支持软硬件组网,软件客户端横跨windows,Macos,linux,树莓派,IOS,android,可满足企业员工不同操作系统的要求,灵活方便。
