万物皆可TYPEC 篇五：小米镍氢充电器改TYPEC

很久以前买的小米5号充电电池套装,充电器是microusb接口的,以前一直想改typec,后来发现是用超声波焊接的,没有螺丝就作罢了.
这几天改了很多typec的接口,想着把这个也改了,费了点功夫把后盖打开了,打开的方法就是先用指甲扣起来一个小口,然后用卡片沿着小口往下划,
一点一点撬开,可以说是无损开盖,回头改装完后再用704硅橡胶给它粘上就好了,方便以后再开盖.

改装前的图片

原来的microusb口

开盖后的图片

电路板拆出来后的图片,一共有7颗螺丝

拍个照片记录下原来的口突出了多少

打磨外壳

一开始准备用原来那个带电路板的接口,后来发现那个接口有些大,而且1块多一个,有些贵,就直接买6p的接口,不带电路板的,
算下来1个不到1毛,今天收到货后就开始改造.把cc1和cc2焊上电阻,把负极焊到外壳上

处理下以前的焊盘,把旧的能刮掉就刮掉,我是在另外的地方找了正负极,就可以这样干

贴上胶布,以免短路

把typec接口放上去试试,新的type接口前面2个脚稍微宽了点,往里掰掰就能完美的插到原来的焊盘里

焊接好后上电测试,主要是cc线测试,正反都ok了.

把电路板恢复回去

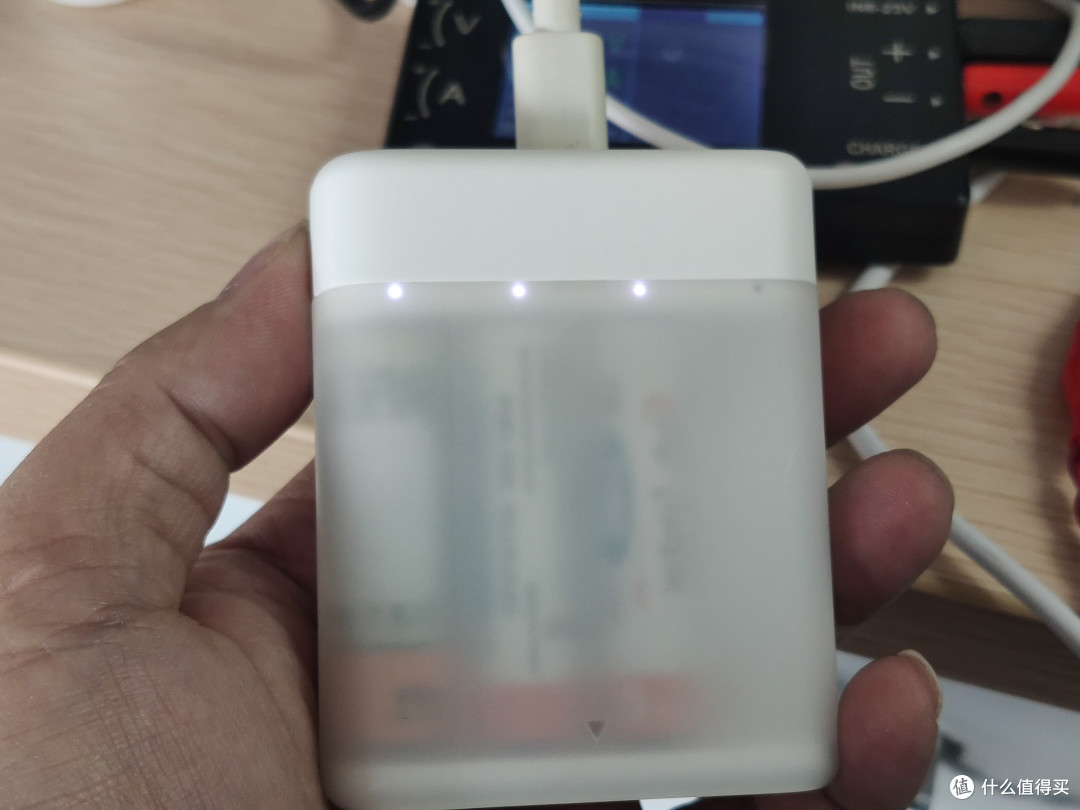

最后组装测试,上胶.

一切都正常,完结撒花!

最后再上一个6p的typec接口的定义图,照着这个改就行了
cc1和cc2焊电阻,电阻一端接cc1和cc2,一端接地,我是直接接外壳,再把2个地也接的外壳,
这样就处理好了4根脚,剩下2根脚就是正极,经过我的测试,只取其中1根针脚就可以了,
我测试时不管正插还是反插,2个正极都是能输出的,所以我掰断了其中一根,只取一根即可.
这样接口就处理完了,剩下的就是把正负极分别焊到你在板子上找到的正负极即可.
我在板子上找到的正极正好就是原接口正极上面的这个电容那里,正极就不用再飞线,直接接到电容那里就可以,
负极就更简单,整个接口外壳都是负极,2个脚焊上去负极自然就接上了.
完美解决正负极问题,如果不是这么巧周围就能找到正极,那就飞线吧,这么大个板子,总能找到一个正极让你方便焊接
