罗技G502无线鼠标拆解及更换左键微动开关

2020-09-21 15:31:00 10点赞 36收藏 39评论

你是AMD Yes党?还是intelNVIDIA的忠实簇拥呢?最新一届#装机大师赛#开始啦!本次装机阵营赛分为3A红组intel NVIDIA蓝绿组混搭组还有ITX组,实体or虚拟装机都能参与,可使用值得买定制化DIY装机工具在文中展现配置单!每个小组均有精美礼品,优秀文章还可角逐装机大师终极大奖,点击参与<<<

罗技G502无线鼠标拆解及更换左键微动开关

罗技G502无线版游戏鼠标,这是罗技给媒体的评测套装产品,从去年9月份到现在已经1年的时间,正经是用了半年左键就双击了。因为媒体评测套装是海外版所以拿到售后以后都不给保修。左键上贴的白色的贴纸就是售后鉴定以后做的标记,欧姆龙50M微动1年就废了,而且双击很严重,这种情况下只能自己动手搞定了。

罗技G502无线鼠标拆解及更换左键微动开关

撕掉胶贴,处理可拆卸底板那块。

罗技G502无线鼠标拆解及更换左键微动开关

拆掉可见的四颗螺丝。

罗技G502无线鼠标拆解及更换左键微动开关

注意拆掉方块标记的排线。

罗技G502无线鼠标拆解及更换左键微动开关

此时最复杂的上壳部分就来了,左右键部分在上壳的内部。先拆掉放标标记的九颗螺丝。别着急后面还有隐藏的两颗。

罗技G502无线鼠标拆解及更换左键微动开关

排线下面有一颗隐藏螺丝。

罗技G502无线鼠标拆解及更换左键微动开关

夹缝深处有可以隐藏螺丝。

罗技G502无线鼠标拆解及更换左键微动开关

此时就可以把鼠标后部的上壳拆下来。

罗技G502无线鼠标拆解及更换左键微动开关

拆掉固定灯罩的一颗螺丝。

罗技G502无线鼠标拆解及更换左键微动开关

拆掉固定左右键按键的四颗螺丝。

罗技G502无线鼠标拆解及更换左键微动开关

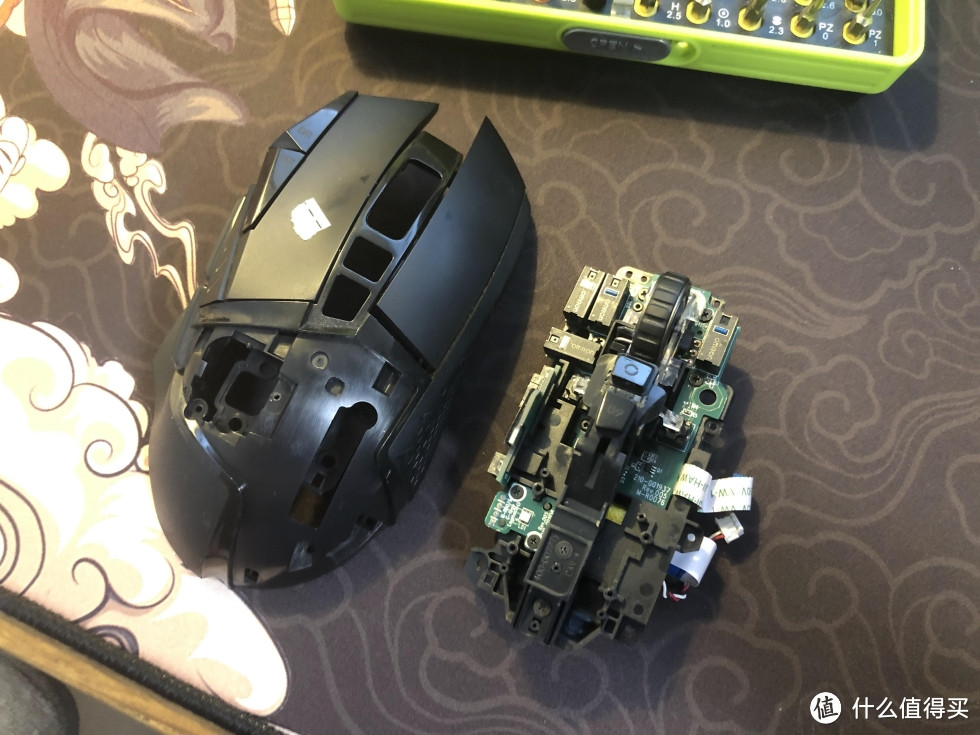

此时上壳的内芯部分就彻底出来了。

罗技G502无线鼠标拆解及更换左键微动开关

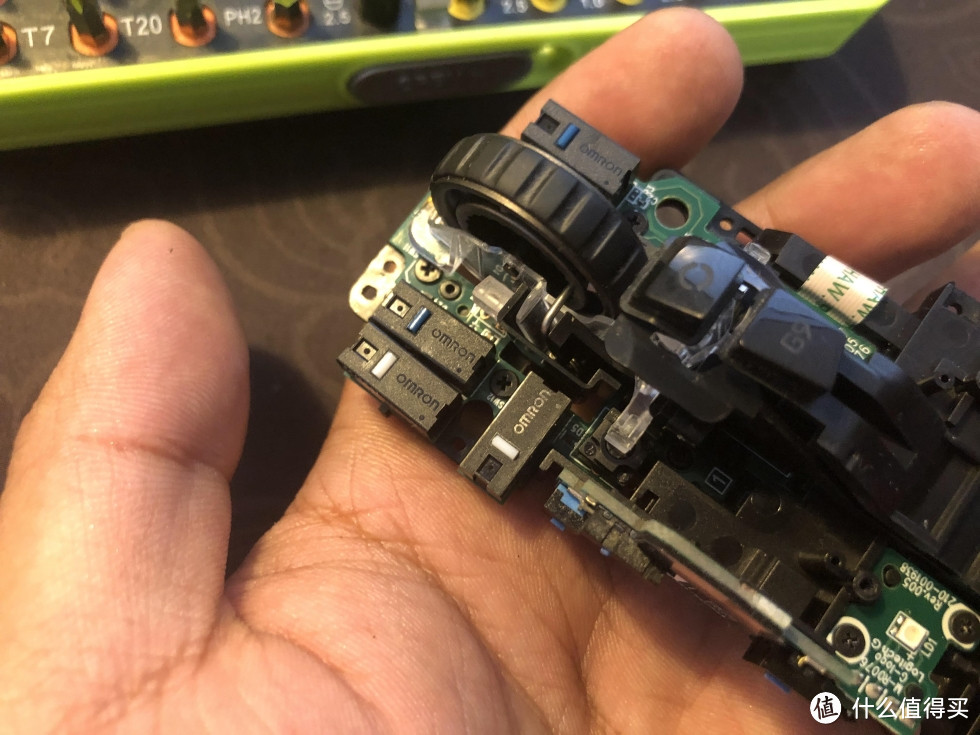

左右键是欧姆龙蓝点50M微动开关,按键寿命为50万次,1年就报废了。

罗技G502无线鼠标拆解及更换左键微动开关

内芯底部

罗技G502无线鼠标拆解及更换左键微动开关

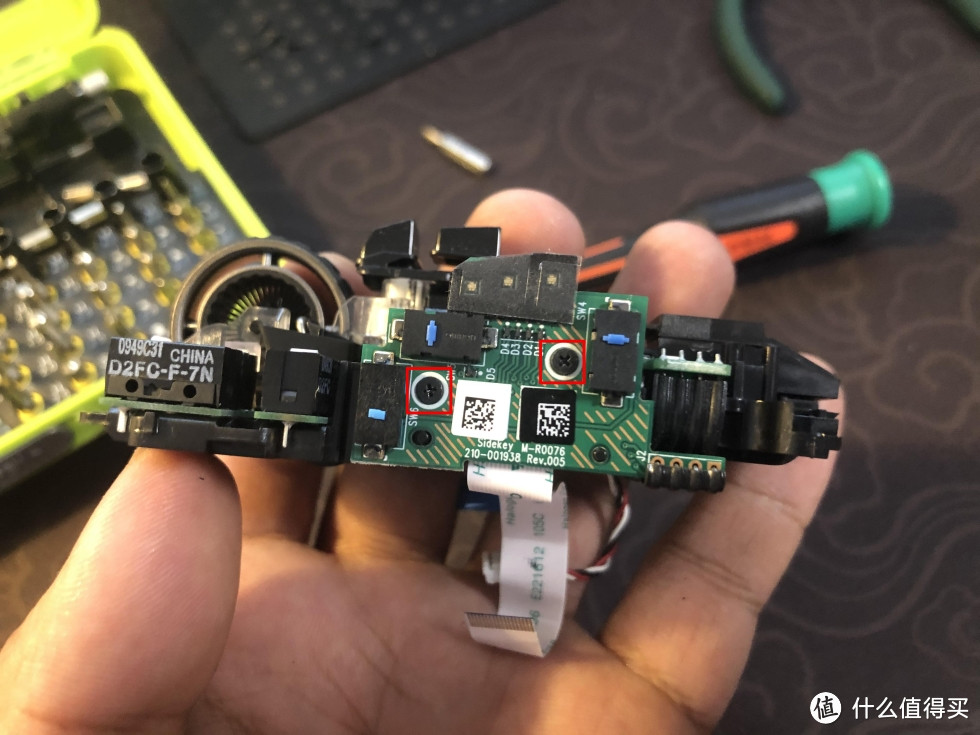

拆掉固定侧键PCB的两颗螺丝。

罗技G502无线鼠标拆解及更换左键微动开关

拆掉标记的四颗螺丝。侧键和鼠标顶部按键部分就可以拆下来了。

罗技G502无线鼠标拆解及更换左键微动开关

向箭头方向拉出插栓,模组化的滚轮系统跟最早的G500如出一辙。

罗技G502无线鼠标拆解及更换左键微动开关

注意滚轮模组前端的小弹簧,我就差点给丢了一个。

罗技G502无线鼠标拆解及更换左键微动开关

拆掉最后的七颗螺丝。

罗技G502无线鼠标拆解及更换左键微动开关

按键PCB部分就算彻底拆出来了,这个拆解是不是有些复杂呢?

罗技G502无线鼠标拆解及更换左键微动开关

拿出手里的欧姆龙50M微动开关。

罗技G502无线鼠标拆解及更换左键微动开关

烙铁,烙铁架,吸锡器,焊锡器。准备开始干活。

罗技G502无线鼠标拆解及更换左键微动开关

PCB很薄,这里一定小心。

罗技G502无线鼠标拆解及更换左键微动开关

拆掉微动以后PCB正面焊孔特写。

罗技G502无线鼠标拆解及更换左键微动开关

PCB背面焊孔特写,焊锡比较牢固,清理的时候要小心。建议使用堆锡方法或者提前给焊点上助焊剂。

罗技G502无线鼠标拆解及更换左键微动开关

焊接完成以后的焊点特写。

罗技G502无线鼠标拆解及更换左键微动开关

最后上机测试鼠标左键彻底被修复了。我中午去的罗技售后,在那排队的全是修罗技G系列鼠标的,两个G502,一个G402,我是修无线版的G502。有个哥们的G502用了半年就双击了,还有的是用了快1年就出问题的。那么如果要是都换成光微动的话,是不是按键问题的故障会大大降低呢?
