拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机

2020-09-21 16:49:20 0点赞 0收藏 0评论

AUKEY傲基主要从事自主品牌科技消费品的研发、设计和销售,其产品主要通过海外的第三方电商平台和自营平台销往全球,并且实现了产品的研发设计、营销推广、仓储配送等环节的全流程管控。品牌名AUKEY是“AU”和“KEY”的结合,“AU”是金,“KEY”是钥匙,AUKEY就是“金钥匙”,中文寓意骄傲的基石。

今天我爱音频网要拆解的是AUKEY推出的一款真无线蓝牙耳机,型号为EP-T10,充电仓采用了比较新颖的旋转式设计,采用Type-C接口,支持无线充电功能;耳机采用豆式入耳设计,带有耳翼以适应不同人耳结构,IPX5级防水防汗,适合运动佩戴;耳机内置6mm石墨烯振膜单元,单次续航约6小时,加充电盒总续航约24小时。下面就通过我们的详细拆解看一下其用料如何吧~

傲基国际2005年在德国创立,是以外贸B2C电子商务运营为核心业务的跨国电子商务公司。全球业务总部傲基科技股份有限公司2015年登陆新三板,成为首家国内直接上市的跨境电商公司。

一、AUKEY EP-T10 真无线蓝牙耳机 开箱


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


包装盒底色为深灰色,左上角有品牌Logo,这款耳机属于Key系列,渲染图展示了耳机特色的旋转式充电仓。右下角是品牌名“AUKEY”/蓝牙认证/Qi认证。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


包装盒背面没有太多内容,产品型号“EP-T10”,底部是一些品牌信息和认证信息等。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


包装盒内物品一览,耳机和充电仓、两对硅胶耳塞、两对耳翼,以及充电线。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


额外附赠的两对硅胶耳塞和两对耳翼,耳机上默认为中号。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电线缆为USB-A to USB Type-C接口,胶壳上有AUKEY的品牌Logo。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电仓为圆饼造型,旋转打开式的设计,顶部有AUKEY的品牌Logo。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


旋转打开充电仓。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


耳机在充电仓内的状态。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电座舱露出的Pogo Pin。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电盒正面有一条装饰腰线,下面是四颗电量指示灯。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电盒背面的Type-C充电接口。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对AUKEY傲基 EP-T10 真无线蓝牙耳机进行有线充电测试,充电功率约1.6W。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电盒底部信息,产品型号“EP-T10”,输入5V⎓0.5A,充电仓电池容量3.7V/400mAh。中国制造。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对AUKEY傲基 EP-T10 真无线蓝牙耳机进行无线充电测试,无线充电器输入功率约为1W。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


AUKEY傲基 EP-T10 真无线蓝牙耳机。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


耳机和充电仓共重64克。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电仓单重51.6克。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


左右耳机共重12.6克。

二、AUKEY傲基 EP-T10 充电盒拆解

经过前面的开箱,我们已经对AUKEY傲基 EP-T10 真无线蓝牙耳机的外观有了初步印象,外观设计独特,并且支持无线充电功能,下面我们就通过拆解看看其内部结构是如何设计的。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


撕下充电盒底面的贴纸,下面有两个固定螺丝。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


拧开螺丝即可看到内部结构。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电盒底部贴有无线充电接收线圈。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电仓内部布局展示,有两块PCBA,分别通过螺丝固定。



一块非常厚的缓震泡棉。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电仓正面指示灯位置的导光柱。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


取下主板,充电仓中间位置是旋转盒盖的金属组件。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


耳机位置各有两块磁铁用于吸附固定耳机。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电盒内部电路一览,较小的PCBA上有一颗无线充电管理芯片,较大的PCBA上是MCU和耳机充电的相关电路。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电盒内部电路另一侧展示。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电盒采用Type-C接口输入电源,输入通过一颗防反接MOS管输出,右侧是无线充电接收芯片。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


无线充电接收线圈特写。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


AUKEY EP-T10 充电仓采用COPO酷珀微CP2031无线充电接收芯片,采用QFN4*4封装,最大输出功率5W,符合Qi标准;FOD外部电阻可调,过认证简单;CP2031封装小,外围电路器件少,适用于各类小功率配件。

据我爱音频网拆解了解到,酷珀微的无线充电方案目前已被OPPO、漫步者、Realme、Baseus倍思、Sabbat魔宴、Urbanista爱班、iWALK等品牌的TWS耳机大量采用。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


PCBA背面展示,左侧是电源管理芯片的露铜过孔散热,上面是无线充电接收线圈的焊点,右侧是连接另一PCBA的导线焊点。



另一PCBA上面的电路展示。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


丝印A1SHB为微源半导体LPM2301 2.6A的PMOS;丝印A2SHB为微源半导体LPM2302 3A的NMOS;两颗通用MOS微源均为业界较大电流版本,足够余量确保安全,一般在产品应用中做开关和扩流使用。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


微源半导体 LPM2301 详细资料。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机

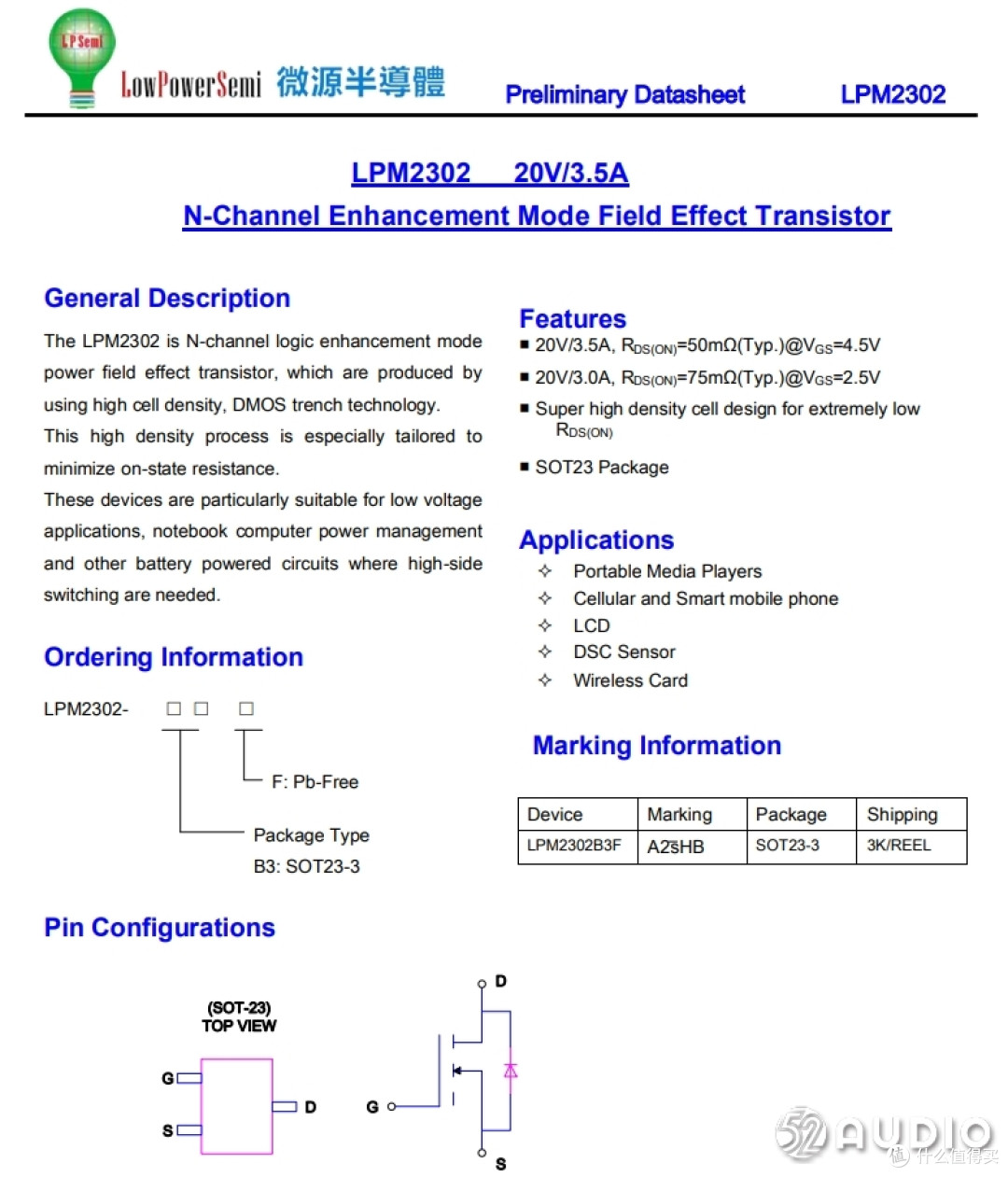

微源半导体 LPM2302 详细资料。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


电池输出给耳机充电的升压电路。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


韦尔 WS3202E 过压过流保护IC,用于输入保护。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


韦尔 WS3202E 详细资料。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


一颗无标单片机,用于控制LED指示灯、输出控制信号,控制外置开关管升压给耳机充电等充电盒功能。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


给耳机充电的Pogo Pin特写。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


四颗LED指示灯特写。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


主板背面是电池导线和另一PCBA导线的焊点。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电盒采用软包电池,型号HS702030,额定电压3.7V,额定容量400mAh/1.48Wh。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


电流在进入电池之前还要经过一道由电池保护板组成的保护电路。

三、AUKEY傲基 EP-T10 耳机拆解


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


下面我们再来拆解耳机部分,AUKEY EP-T10 真无线蓝牙耳机采用豆式入耳设计,外置耳翼增强佩戴的稳定性。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


耳机支持触控,外圈有银色的装饰条,中间触控位置有AUKEY的品牌Logo和指示灯。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


耳机内侧的充电触点和L/R左右标识。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


调音孔特写。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


出音嘴处采用金属防尘网,阻止异物进入。



耳机上下壳体使用卡扣固定并且使用胶水加固。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


沿合模线拆开耳机。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


耳机外壳内侧有指示灯的均光板、麦克风的密闭保护罩和触摸感应的箔片。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


耳机的内部结构,主板固定在一个塑料件上,下面是扣式电池,最内侧是扬声器单元。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


一条排线通过插座连接到耳机主板。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


耳机的FPC式蓝牙天线,下面连接的是扬声器单元。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


断开FPC可以看到音腔内的结构。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


音腔内的布局展示。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


充电触点所在的FPC有一颗霍尔IC,检测耳机是否放入充电盒。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


扬声器音腔白色后盖。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


音腔壳体内侧特写。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


扬声器单元特写,FPC焊接处用黑色胶水密封。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


扬声器单元尺寸约6mm。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机

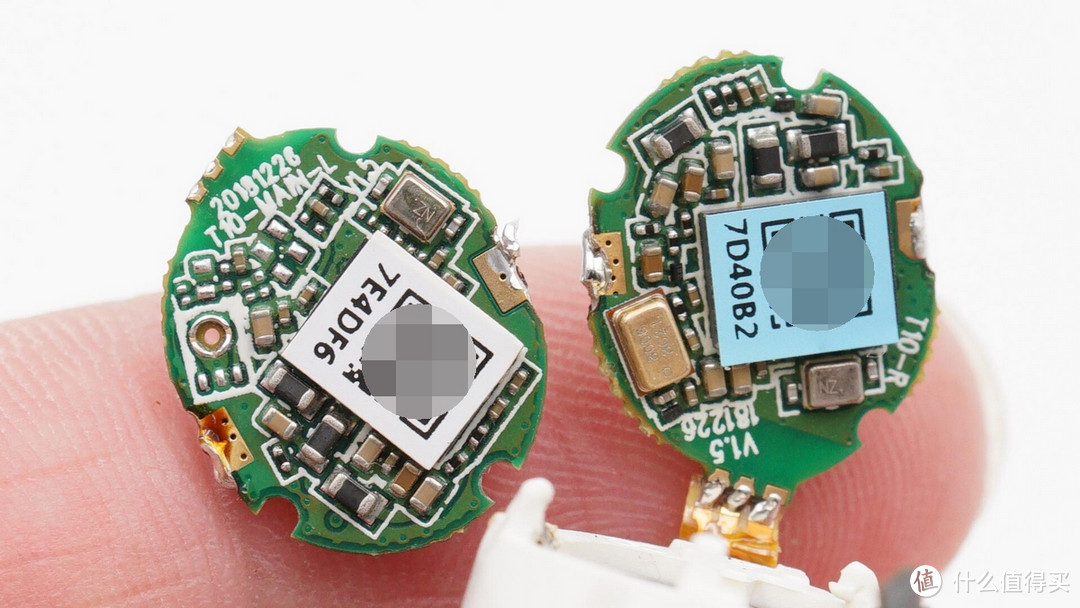

耳机主板和扣式电池与一元硬币的尺寸对比。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


扣式电池直接焊接在主板上。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机

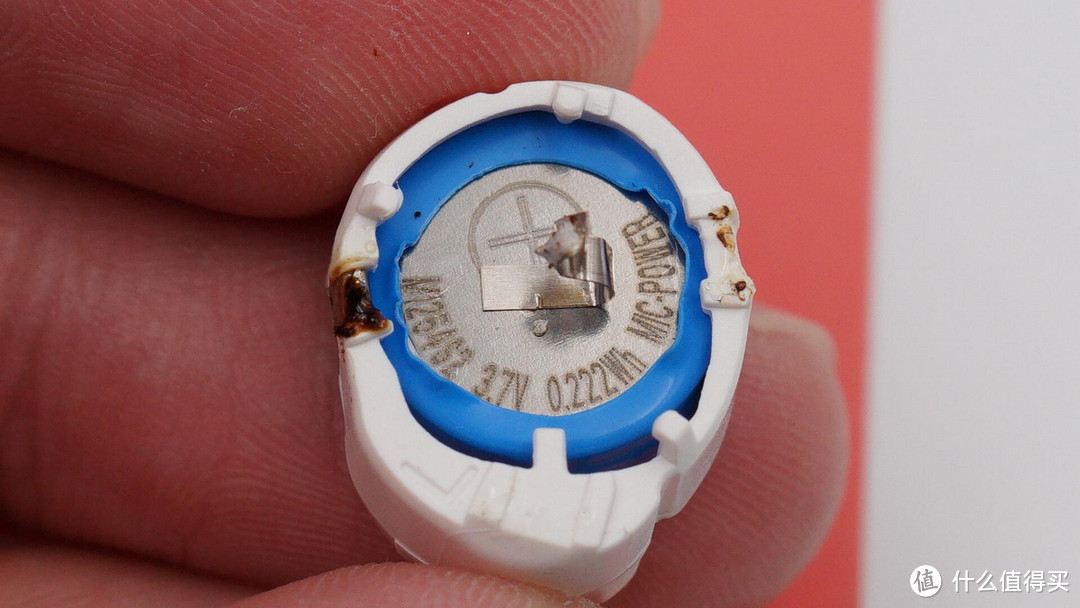

扣式电池来自MIC-POWER 微电新能源,型号M1254S2,直径12mm、厚度5.4mm,额定电压3.7V,额定容量0.222Wh。

据我爱音频网拆解了解到,目前已有2336321、漫步者、vivo 、Klipsch杰士、魅族、JEET、爱奇艺、VIDVIE等品牌的耳机产品大量采用微电新能源的扣式电池。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机

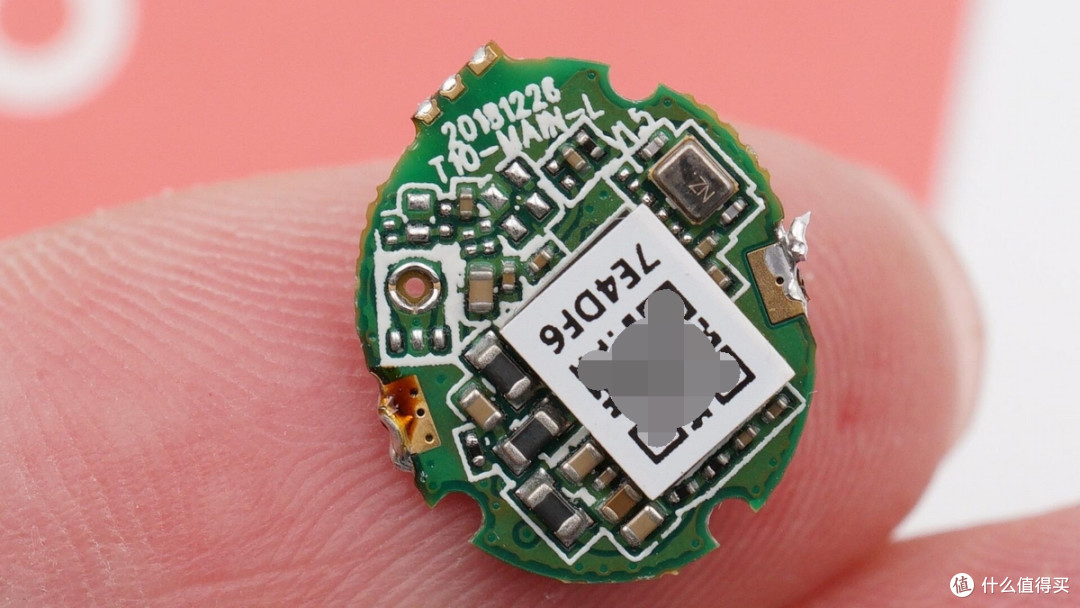

主板内侧是蓝牙主控芯片相关电路,但右耳主板上有一颗硅麦,左耳没有。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


镭雕8006 8C21的MEMS硅麦,用于语音通话。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


主板内侧电路展示。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机

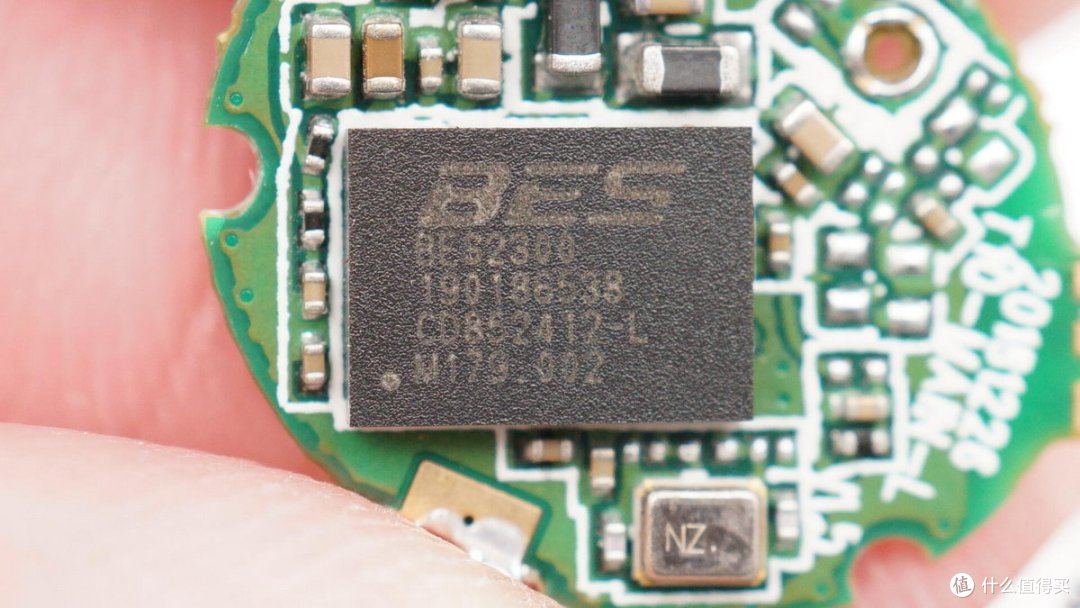

AUKEY EP-T10 真无线蓝牙耳机采用的蓝牙音频SoC是恒玄BES2300L,BES2300有多个版本、后缀不同配置也不尽相同。

恒玄BES2300系列是全集成自适应主动降噪方案,支持蓝牙 5.0、IBRT低频转发技术和双模蓝牙 4.2,它还支持第三代 FWS 全无线立体声技术、双麦克风等,采用 28nm HKMG CMOS工艺、BGA 封装。恒玄BES2300支持外接心率传感器、加速度传感器等外接传感器设备和 eMMC 闪存。

据我爱音频网拆解了解到,华为、OPPO、小米、魅族、JBL、万魔等众多知名音频品牌产品均内置恒玄方案。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机

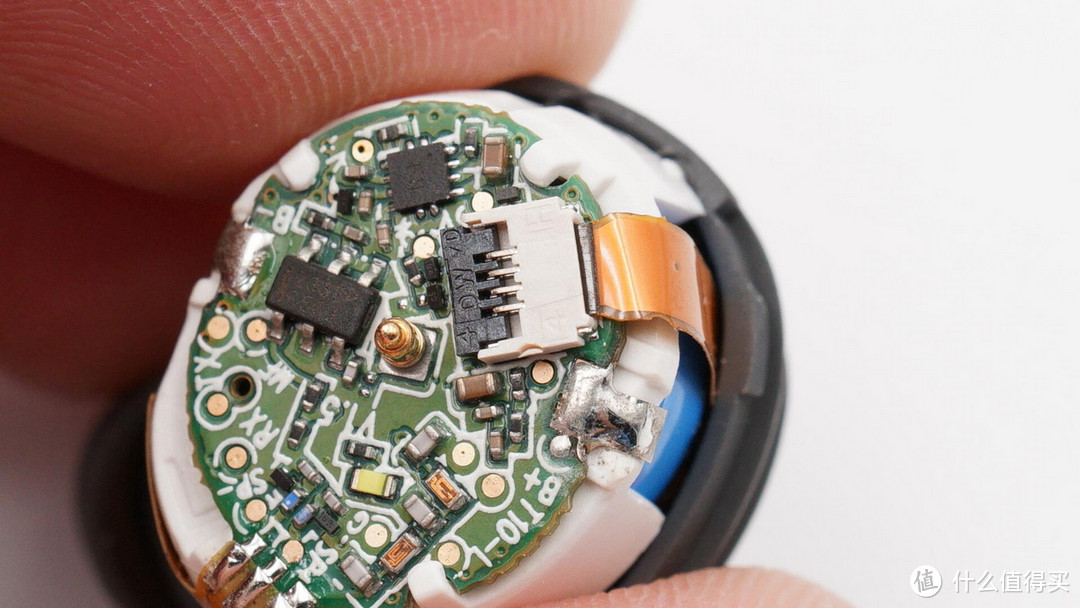

主板外侧电路展示。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


连接触控感应区域的Pogo Pin。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


通泰TTP 233DP单通道触控芯片,用于检测触控操作。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


LED指示灯特写。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


丝印EN的IC。


拆解报告:AUKEY傲基 EP-T10 真无线蓝牙耳机


拆解全家福。

我爱音频网总结

AUKEY EP-T10是在2019年6月发布的,经过拆解大家可以看到,这款产品充电盒采用旋转的开盖方式,比较有趣;耳机和充电盒内部结构设计合理,用料较好,做工出色,确实是大厂出品。

充电盒采用Type-C接口输入电源,输入端有一颗防反接MOS管,主板上也有韦尔WS3202E负责输入保护,由一颗MCU负责电池的充放电和其他充电盒功能;充电盒支持无线充电功能,采用了酷珀微的CP2031无线充电接收芯片,最大输出功率5W,符合Qi标准;软包电池容量400mAh。

AUKEY EP-T10耳机采用豆式入耳设计,有外置耳翼增强佩戴的稳定性;支持触控,触控方案来自通泰;采用电容式入耳检测方案,扬声器单元独立密封,扣式电池来自微电新能源,容量0.222Wh约60mAh。耳机的蓝牙主控芯片是恒玄BES2300L,支持蓝牙5.0;耳机内有霍尔元件,用于取出连接的功能;不过耳机的右耳有一颗麦克风用于通话,左耳没有,区分主副耳,此前拆解的几款海外市场的TWS耳机也出现过这种情况。
