均衡实惠，生不逢时！微星Z890 GAMING PLUS WIFI6E主板分享

最近内存涨完，硬盘涨；硬盘涨完，显卡涨，把PC DIY搞的半死不活的。

听说主板以后也要涨价？所以赶快搞了张没玩过的Z890。

主板的型号是：微星Z890 GAMING PLUS WIFI6E，配置相对均衡，价格也可以接受，唯一的阻碍就是现在DDR5内存价格太高，不过我是涨价前就入手的内存，没有为溢价买单！

主板开箱

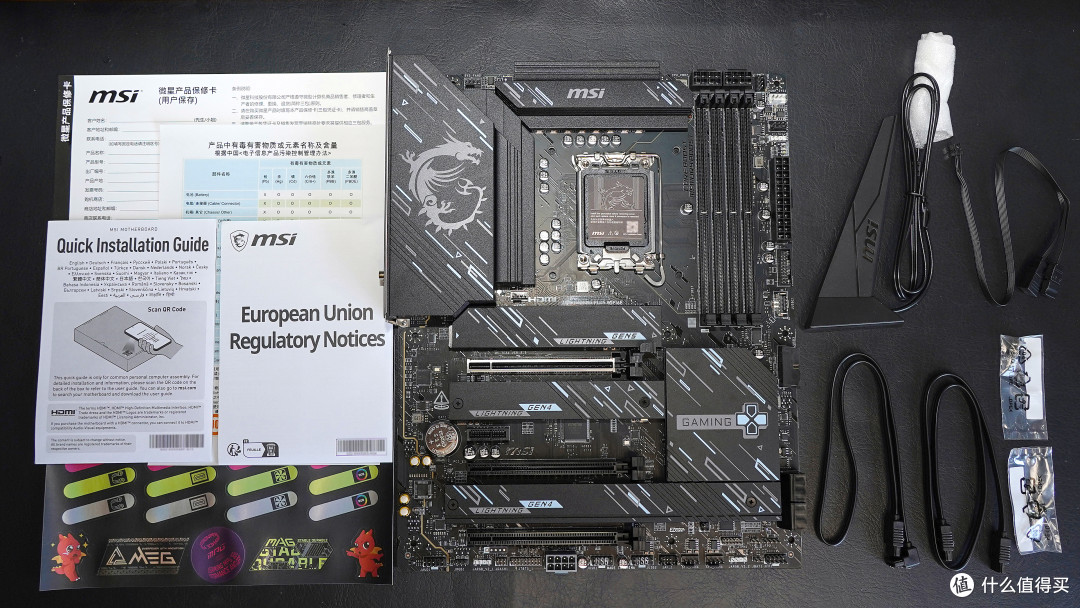

▼从盒子里取出主板，附件有：1个Wi-Fi天线、1根EZ Conn连接线，2根SATA线、2颗M2螺丝、以及安装指南、保修卡和贴纸。

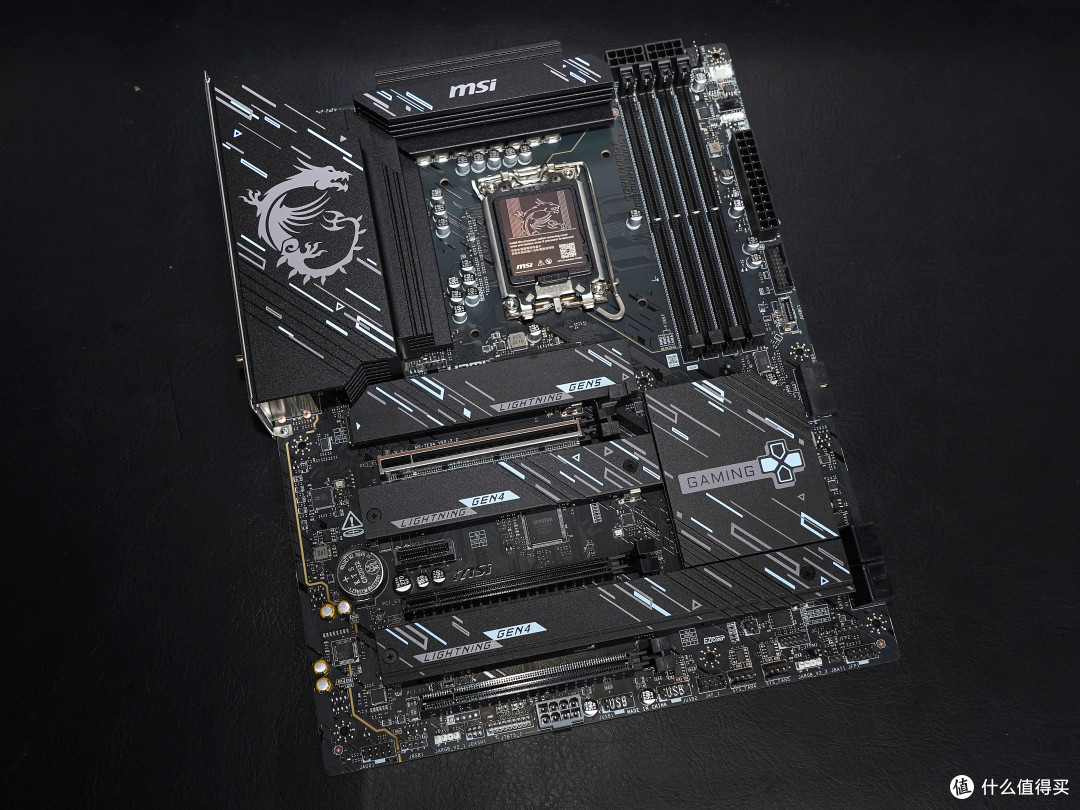

▼主板为标准的ATX板型，整体以黑色为主，点缀一些灰色和浅蓝色的条纹，让静态的产品有了速度感！

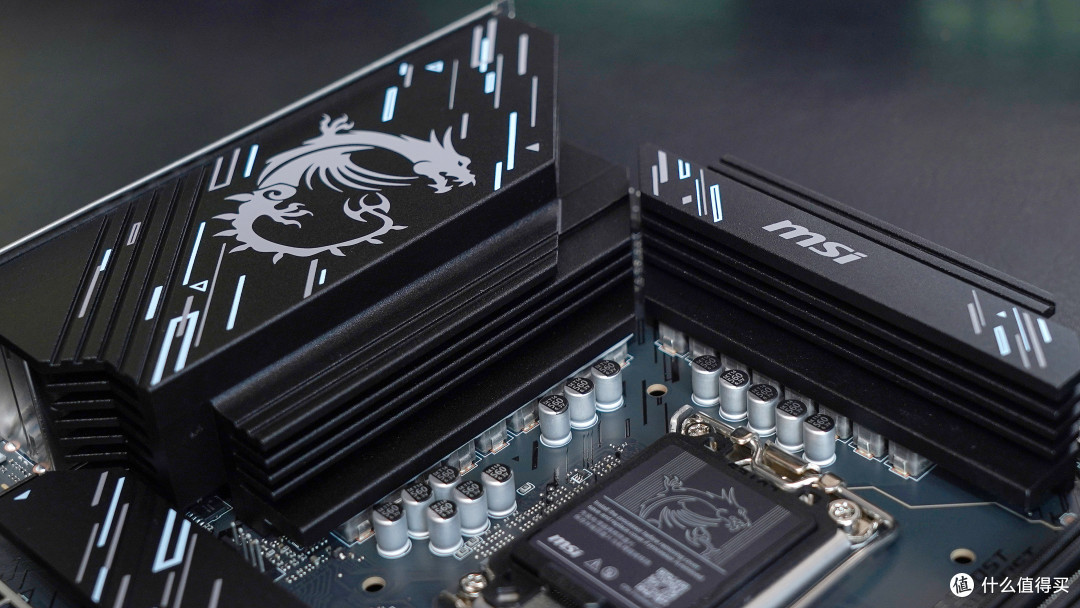

▼IO部分护甲和MOS散热器结合了成了一体，上面有微星的龙盾LOGO，可惜没有RGB灯。另外主板上侧的供电也提供了不小的散热块。

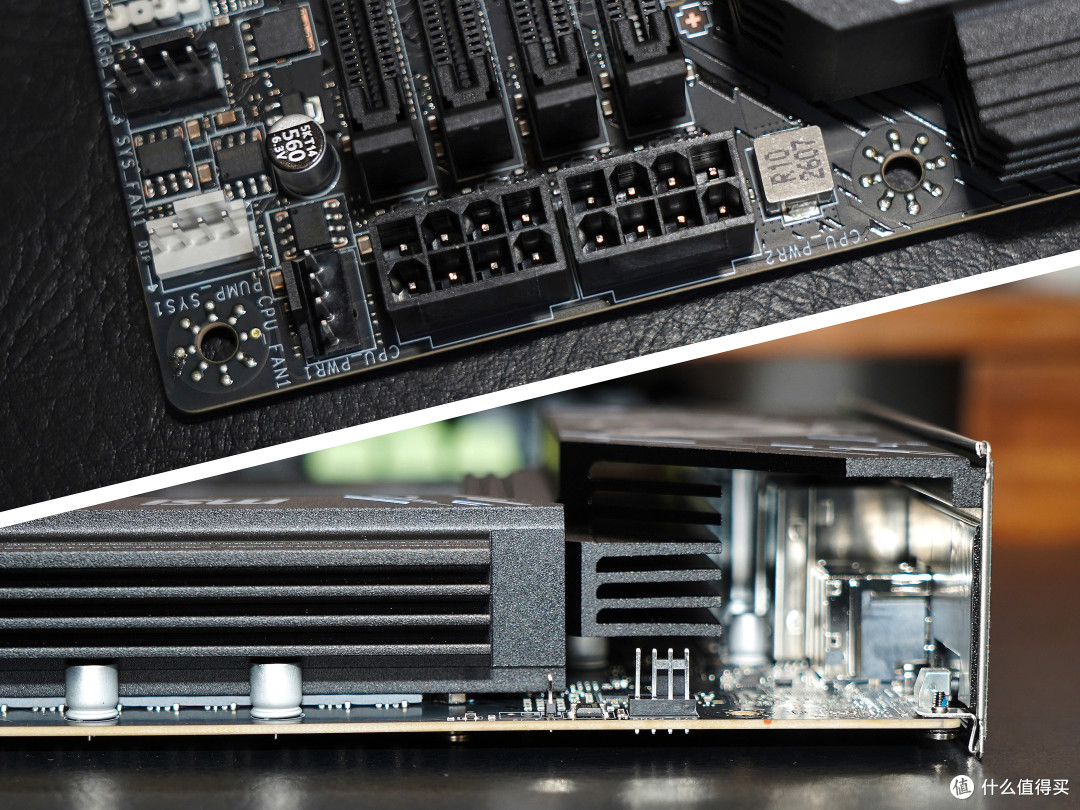

▼CPU辅助供电的双8Pin插座设置在了主板的右侧（内存上方），这么做是为了避让供电散热器？在传统的供电插座位置只有一个4pin的风扇插针，显得孤零零的。

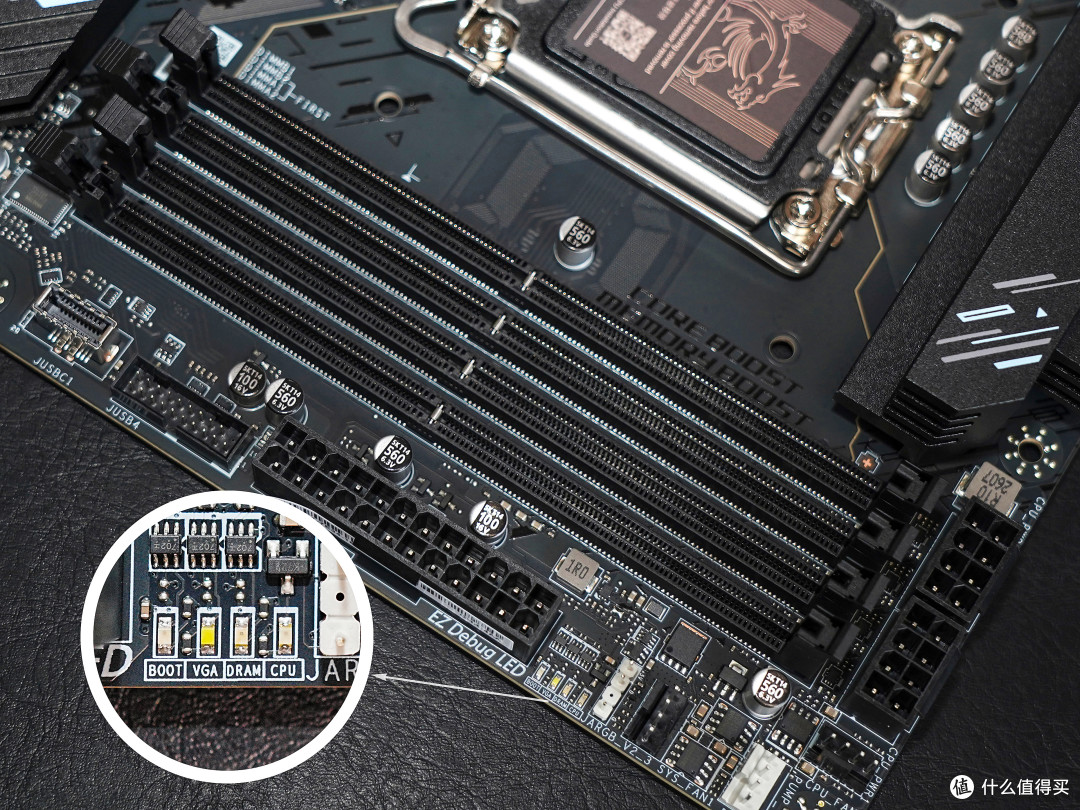

▼配备了4个单边卡扣的DDR5内存插槽，单根内存最高64GB，最大容量支持256GB，最高支持到9200MT/s（单根）。在主板24Pin供电接口上方配置一个由4颗贴片式LED灯组成的DeBug简易侦错灯。

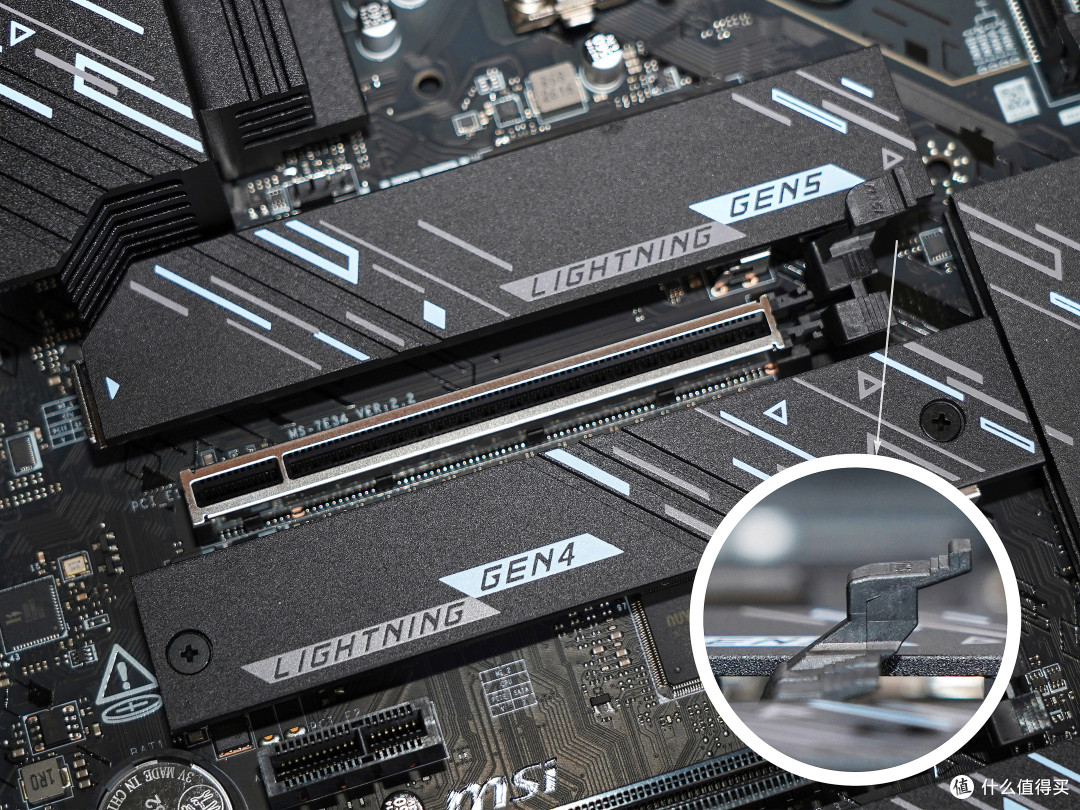

▼PCIe插槽卡扣没有采用EZ PCIe Clip II（按压开启/关闭锁定卡扣结构），但把卡扣的扳手设计的又高又大，通过增大力矩，提高扳手位置，给予了拆装的便捷性。

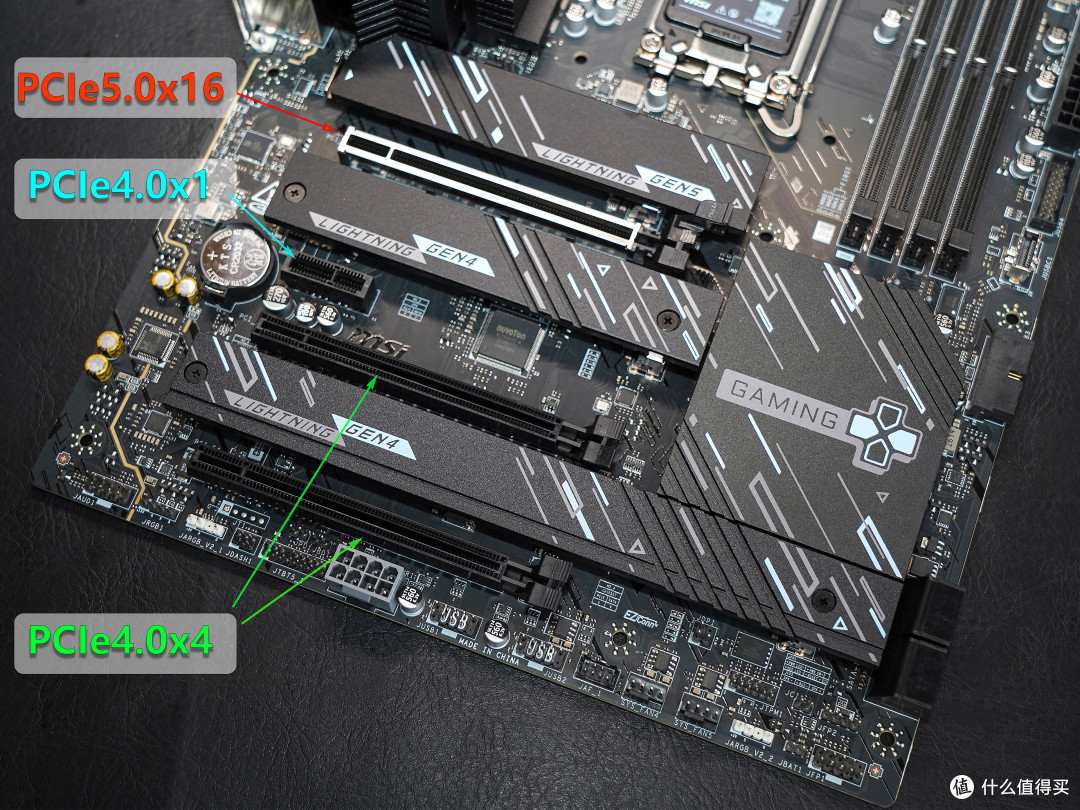

▼配备了三条全尺寸的PCIe插槽，第一条有金属护甲保护，规格为PCIe 5.0x16，直连CPU。其余两条为PCIe 4.0 x 4。此外还有一个PCIe 4.0 x 1的小插槽。

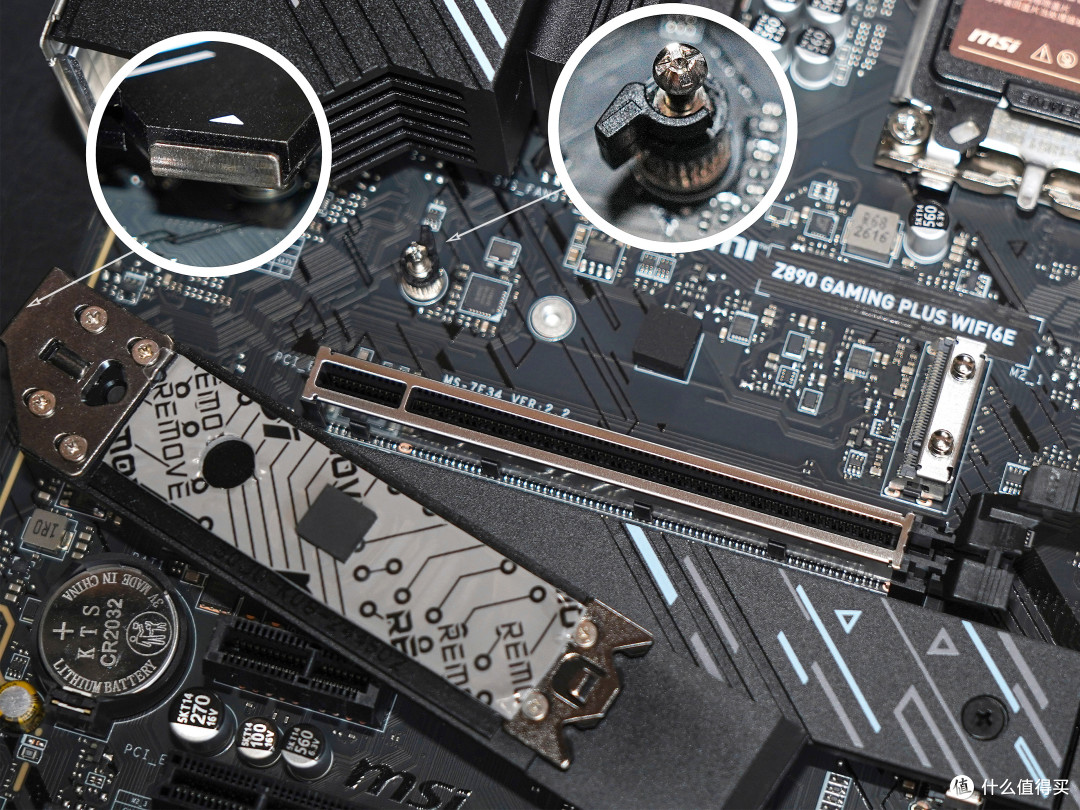

▼PCIe 5.0x16插槽上方的M2散热片，支持快拆（EZ DIY设计），按压一端的金属卡扣就可以轻松取下。此外SSD本体采用了旋转塑料夹式结构的快拆设计。

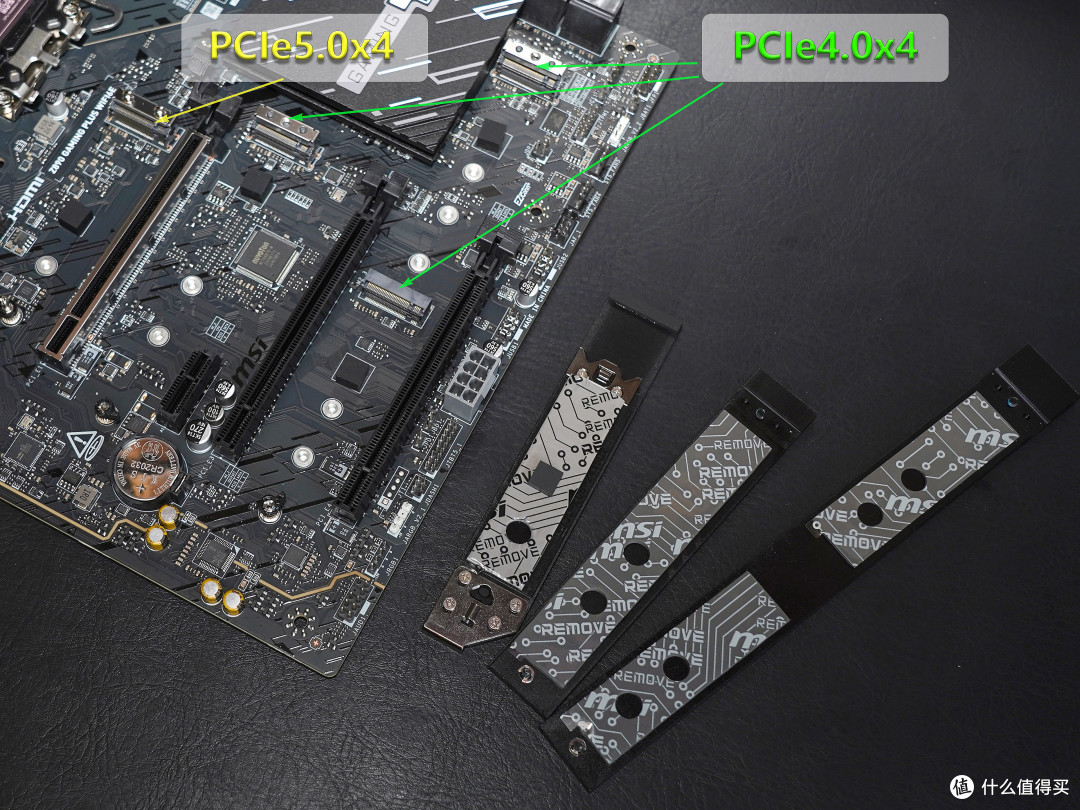

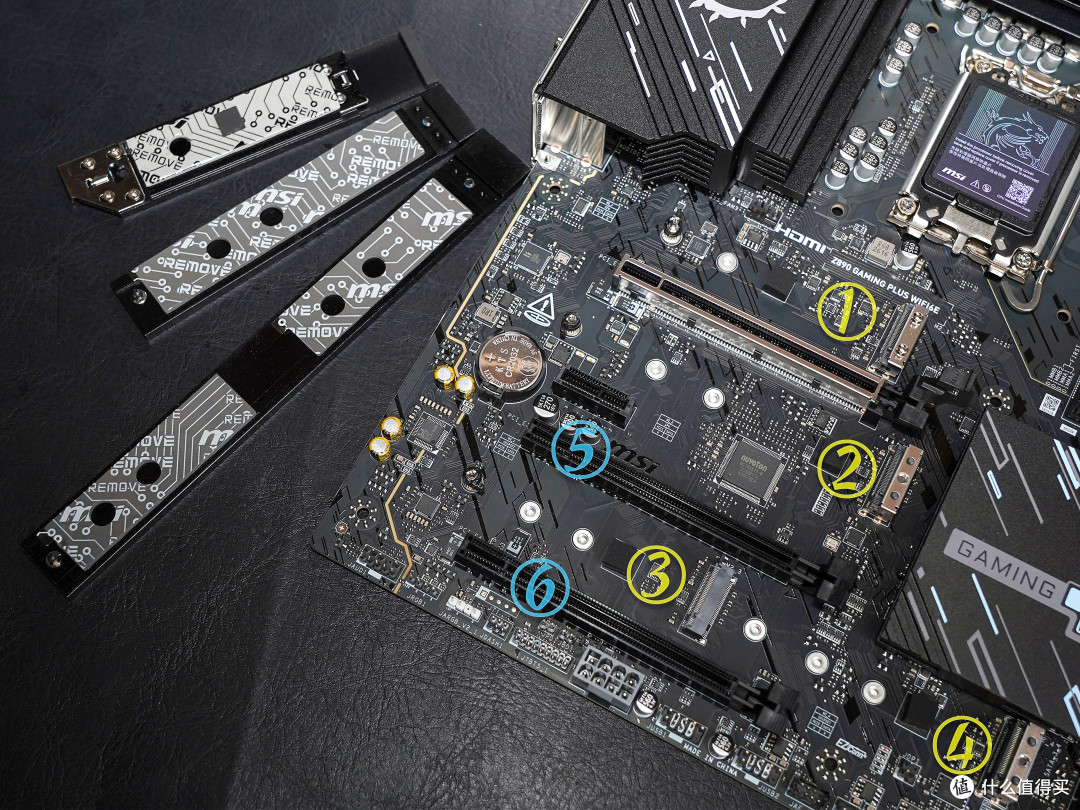

▼主板上一共4个M2接口，最上面支持PCIe 5.0 x 4，由CPU提供。其余3个支持PCIe 4.0 x4，都由芯片组提供。这4个M2接口完全独立，不会与其它接口共享通道。

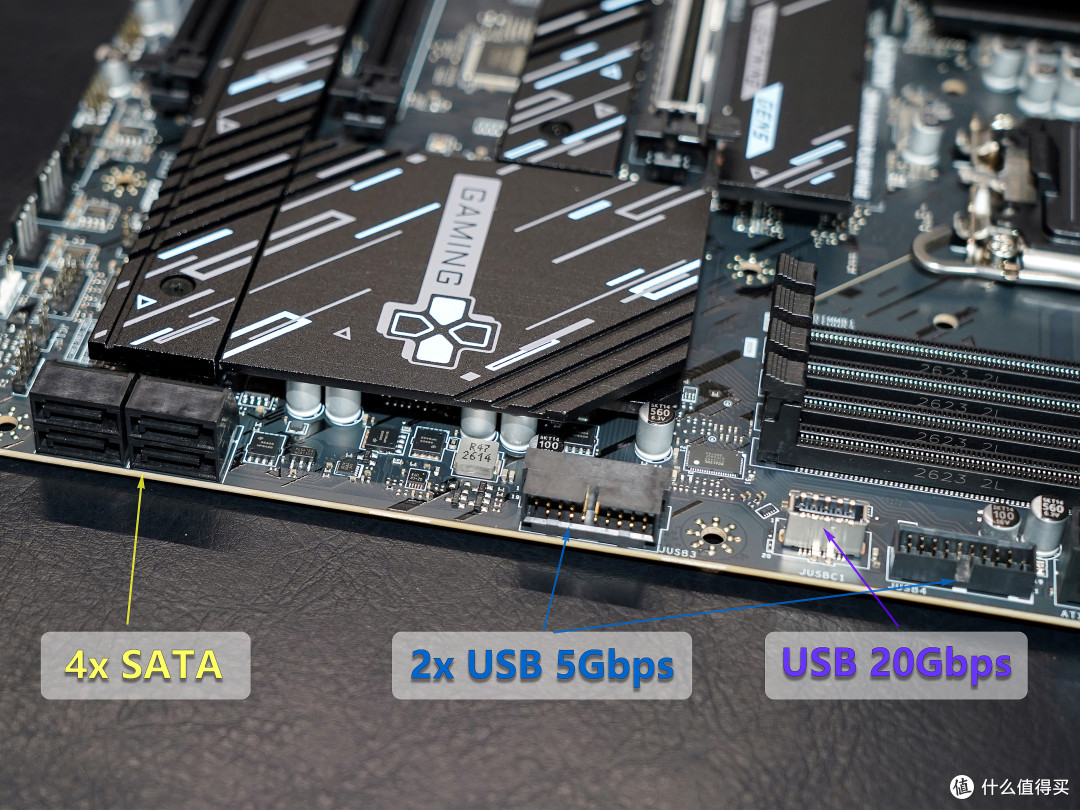

▼主板配备了4个SATA 3.0接口，原生且都是水平角度；前置的USB3.0 5Gbps 有2个，一个水平一个垂直；前置的C口规格是USB3.2 Gen2x2的（20 Gbps ），最近微星很多新主板都喜欢把高速的C口放在前置。

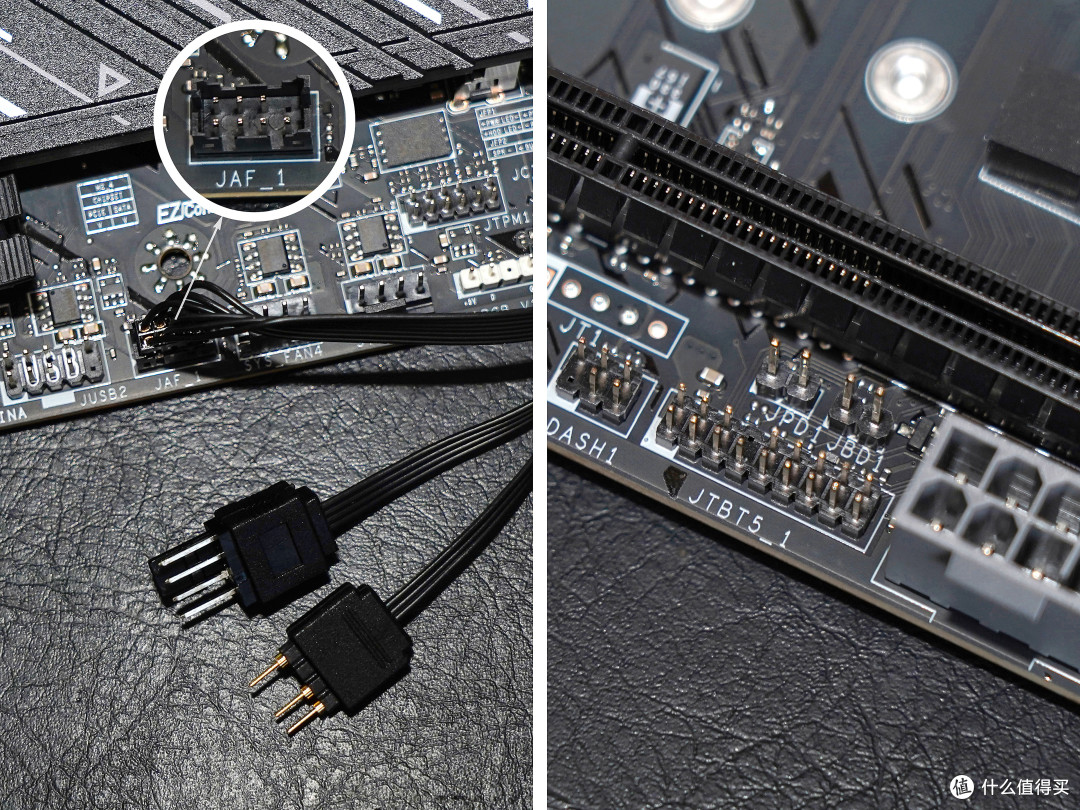

▼主板底部各种接口丰富，比较特殊的：有一个EZ Conn接口，可以通过附件中的转接线，得到1个4Pin PWM风扇+1个5V ARGB接口；此外还有一个TBT5插座，用于连接MSI thunderbolt™ 5 扩展卡（扩展卡还须占用PCIe通道）。

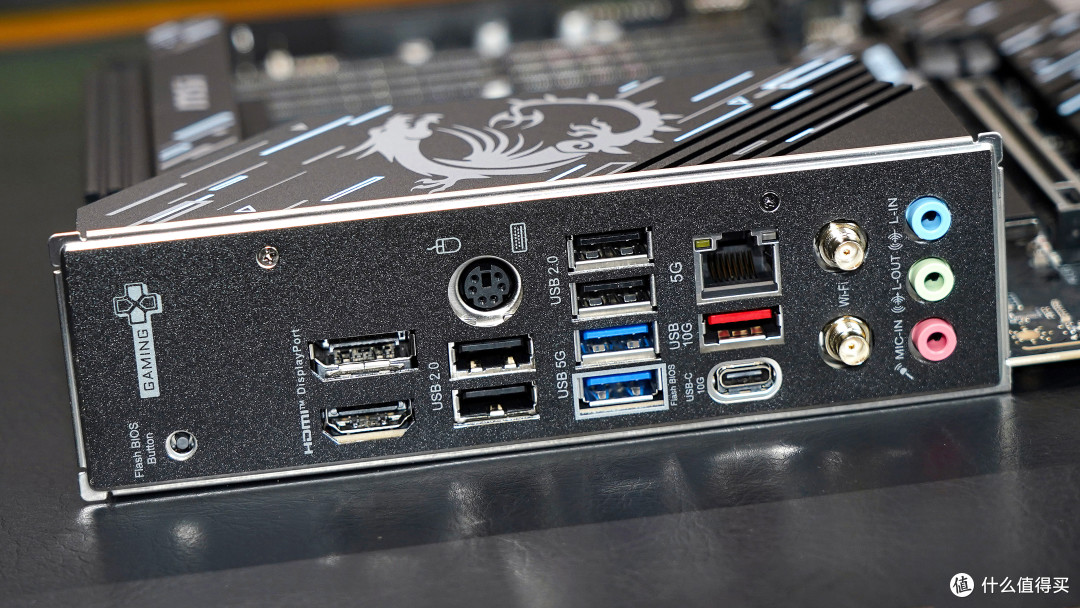

▼IO接口方面，都有标注，就不一一详细介绍了。由于20Gbps接口被放在前置，以及没有标配雷电接口，后面就只有一个10Gbps的Type-C接口，显得有些孤单。

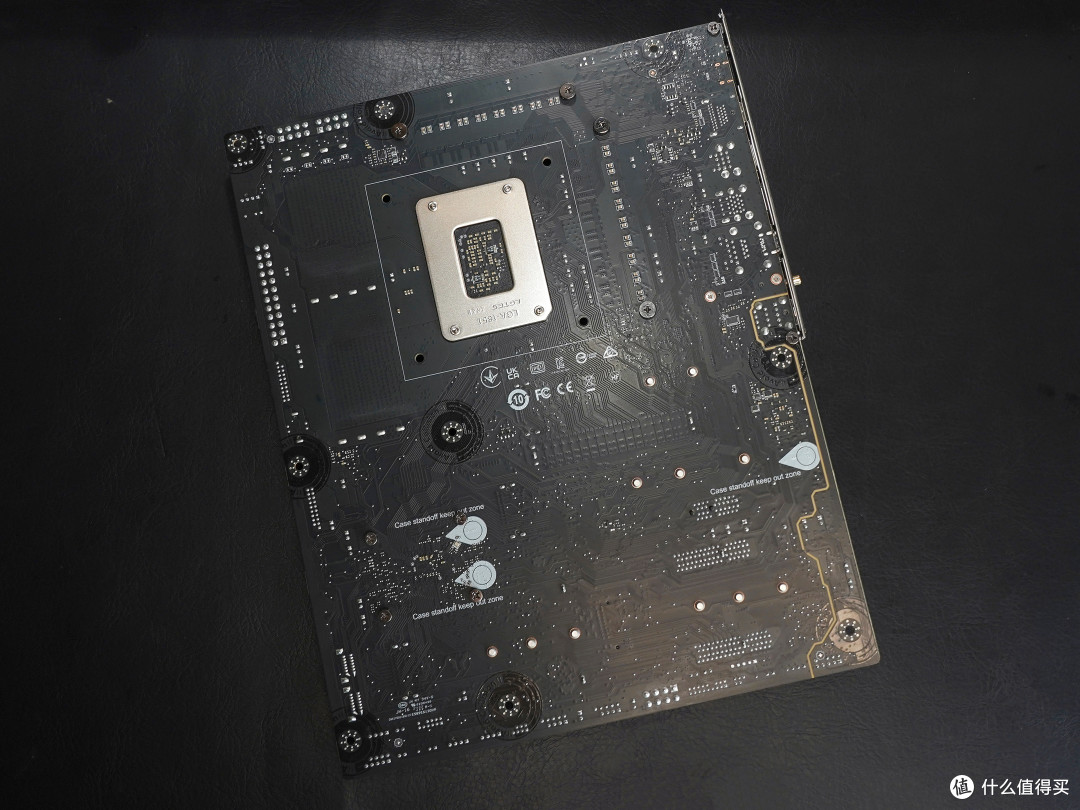

▼主板背面，无接口，有一些芯片和焊点，做工很工整。

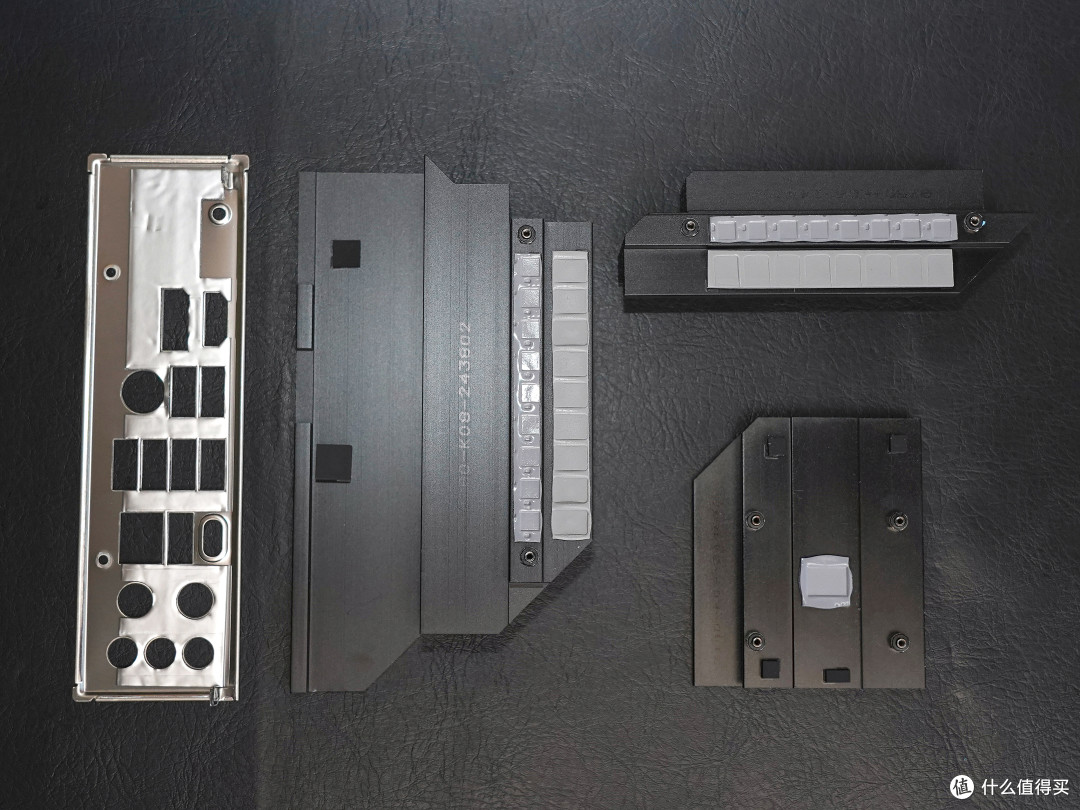

▼主板供电的散热器采用了VRM设计，能兼顾到mosfet和电感的散热。

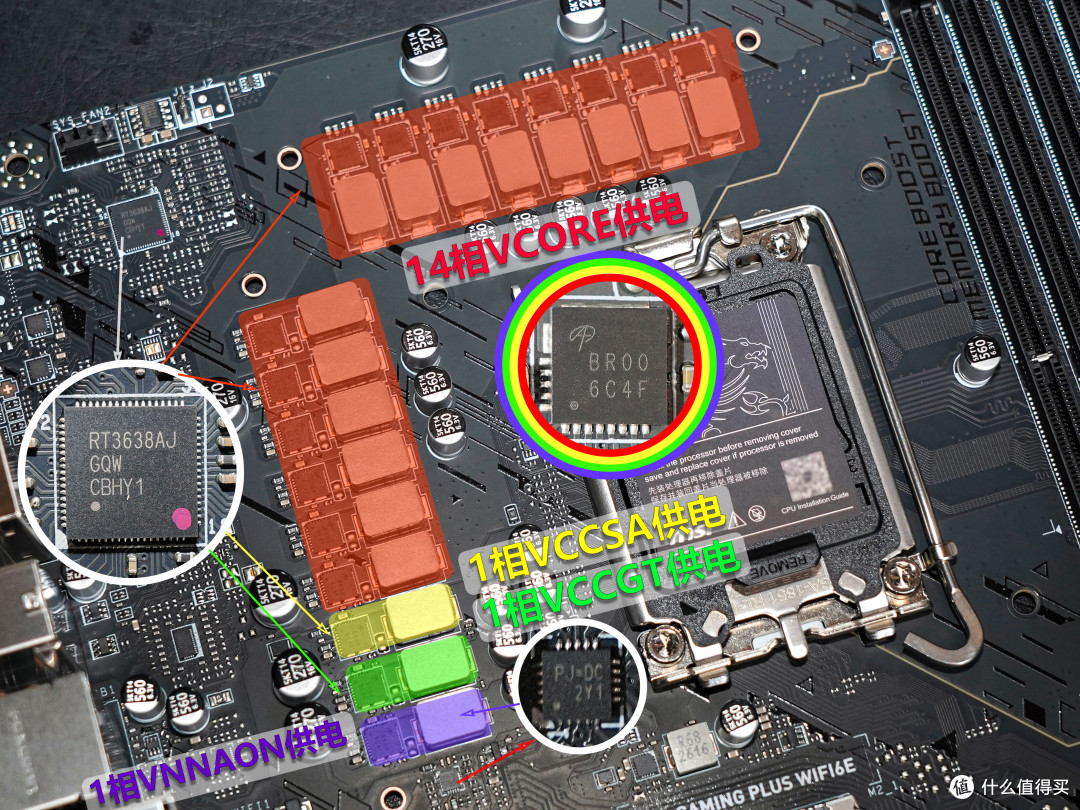

▼供电方面，电感以及对应的Dr MOS共17组。PWM控制器为丝印RT3638AJ，三通道PWM控制器，支持最大 ‌8+1+1 相输出，所以应该是7路并联14路的Vcore核心供电+1路Vgt核显供电+1路Vsa供电。另还有一路为VNNAON的供电，配备了单独的PWM（丝印JP=DC）。所有Dr MOS都来自Alpha & Omega，丝印BR00的DrMOS，最高支持 55A 的电流。

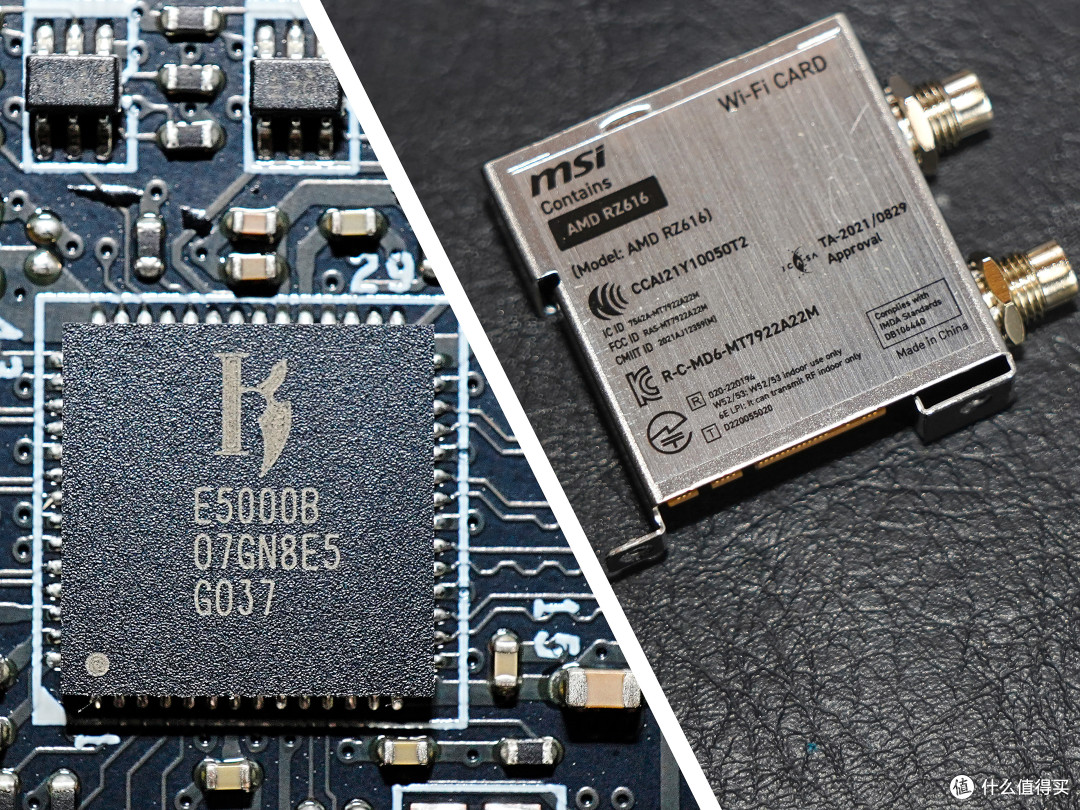

▼网络方面，丝印Killer E5000B芯片，是5G有线网卡；AMD RZ616是AMD与联发科合作开发的Wi-Fi 6E无线网卡‌(基于联发科MT7922芯片)，支持蓝牙5.2。

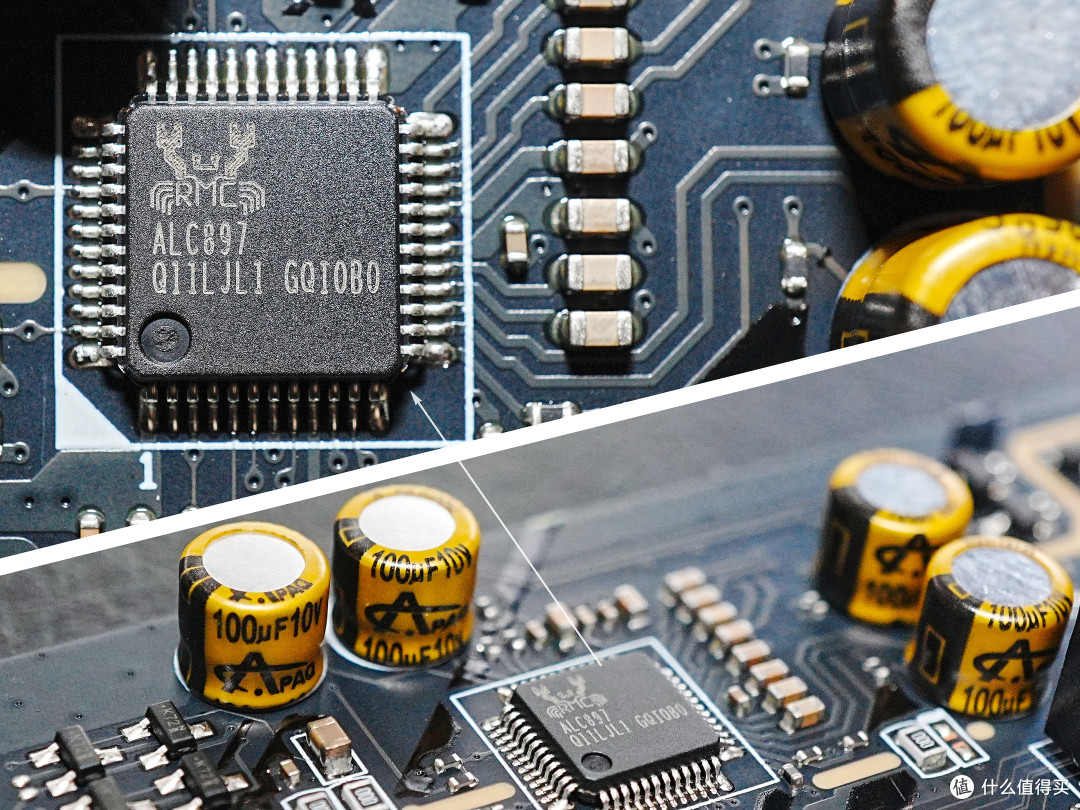

▼声卡方案采用的是小螃蟹的印ALC897，中端主流型号，搭配了4颗的音频电容。

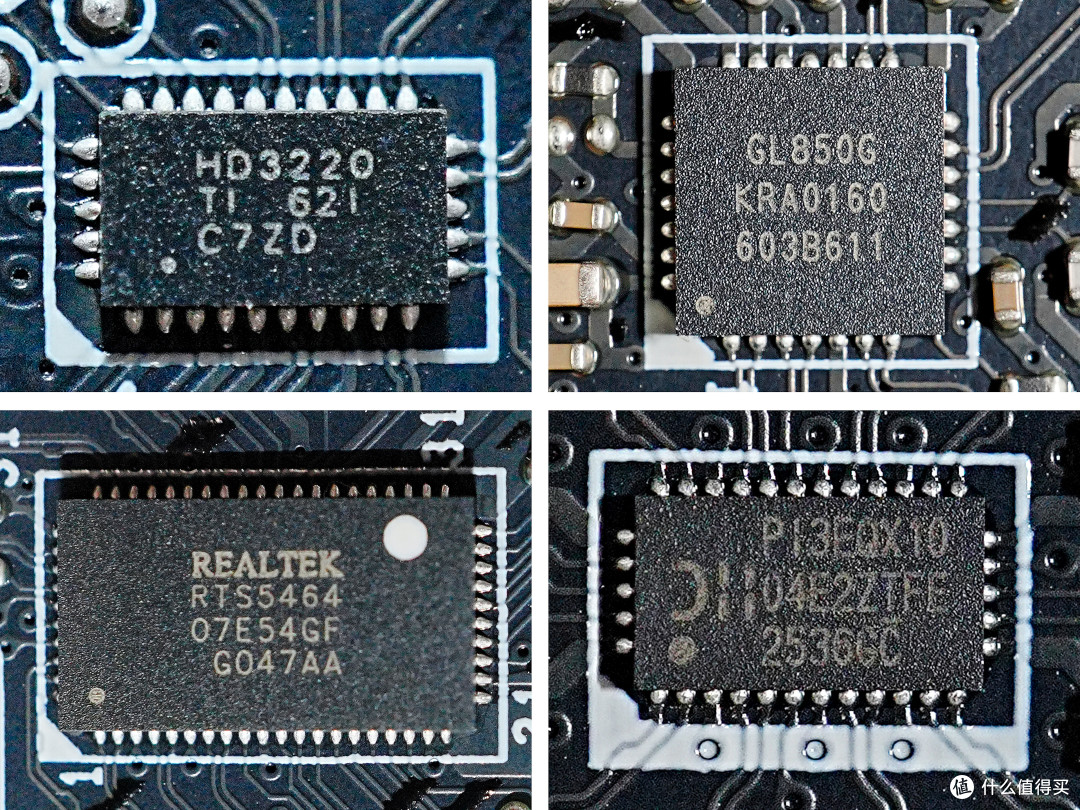

▼用于USB设备的芯片有：

HD3220，德仪出品，给主板后部IO接口的USB-C接口提供支持。

GL850G，创维出品，USB 2.0的HUB芯片，给主板IO面板后部的USB 2.0接口提供支持；

RTS5464,瑞昱半导体出品,是前置USB 3.2 Gen2x2 Type-C 接口的主控芯片。

P13EQX10，信号中继芯片，优化USB信号。

▼其它的一些芯片：

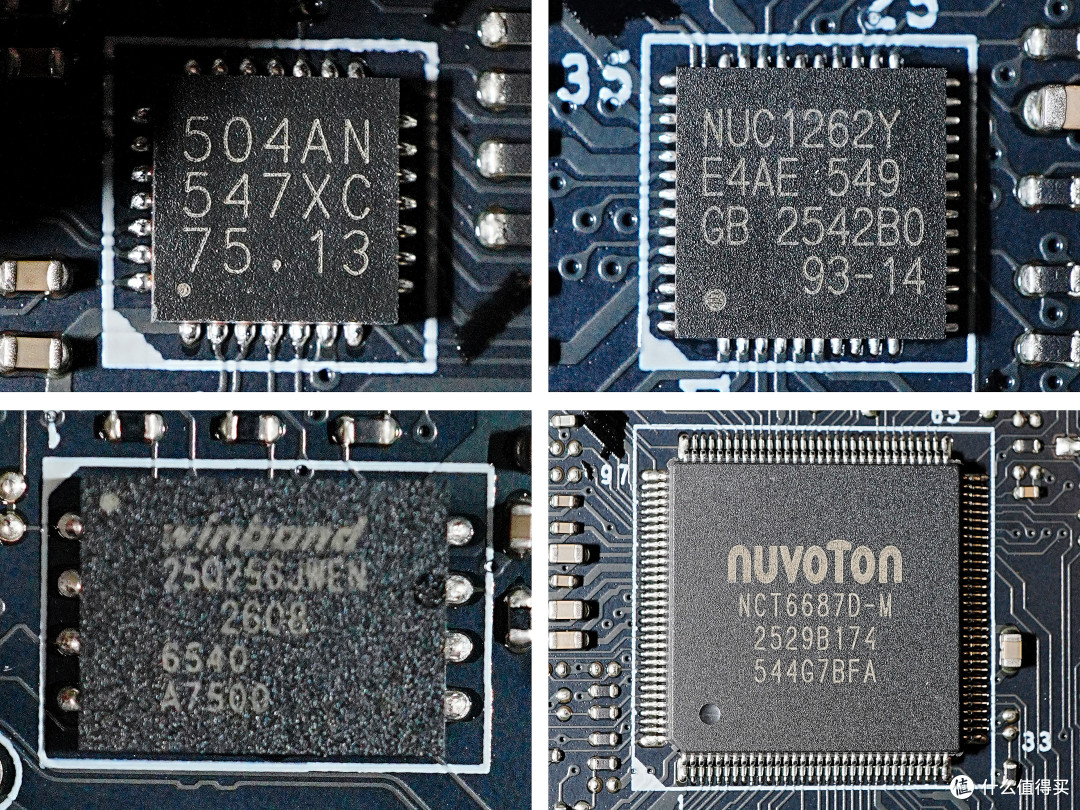

504AN芯片提供额外的免开机刷 BIOS 功能；真正的BIOS的存储器丝印winbond25Q256JWEN，容量为32 MB（ ‌256 Mbit÷ 8 = ‌32MB‌）。

NUC1262Y，新唐科技出品的ARM架构的单片机芯片，负责给主板的灯效提供支持。

NCT6687D，新唐科技出品的Super IO芯片，负责监控主板上的各项参数。

测试平台

如下：

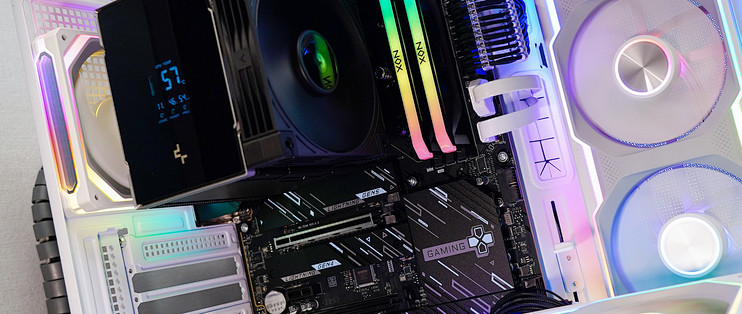

具体的硬件配置表：

CPU：英特尔（Intel）酷睿 Ultra 5 245K
主板：微星（MSI）Z890 GAMING PLUS WIFI6E
内存：宇瞻（Apacer）NOX DDR5 RGB 7600 16G*2
显卡：影驰（Galaxy） RTX 5070 金属大师白金版 OC
散热：九州风神（DEEPCOOL）AK500 G2 黑金刚数显版
电源：振华（SUPER FLOWER）LEADEX III P850W
机箱：爱国者（aigo）星璨辰Air

CPU

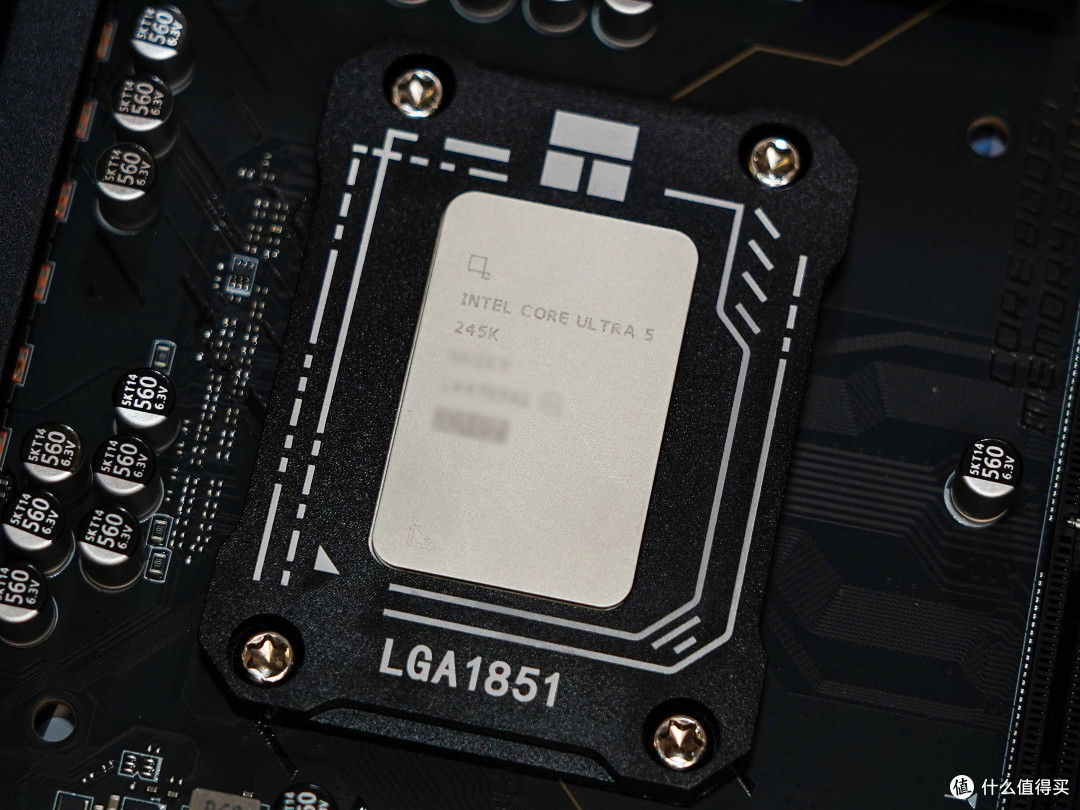

▼CPU选择了Ultra 5 245K，6个性能核（P核），最高睿频 5.2GHz，全核最高频率5.0GHz；8个能效核（E核），最高4.6GHz，不支持超线程，基础功耗 125W。当然现在还有250K Plus可以选择，增加了4个E核、0.1GHz的频率以及三级缓存。如果是游戏玩家，建议245K，够用还能省银子；如果有生产力需求，则可以考虑入手250K。

内存

▼Arrow Lake处理器有比较高的内存延迟，更需要借助高频内存来压低延迟。内存选择了黑色款的宇瞻NOX DDR5 RGB（还有银色款），频率为 7600MT/s。

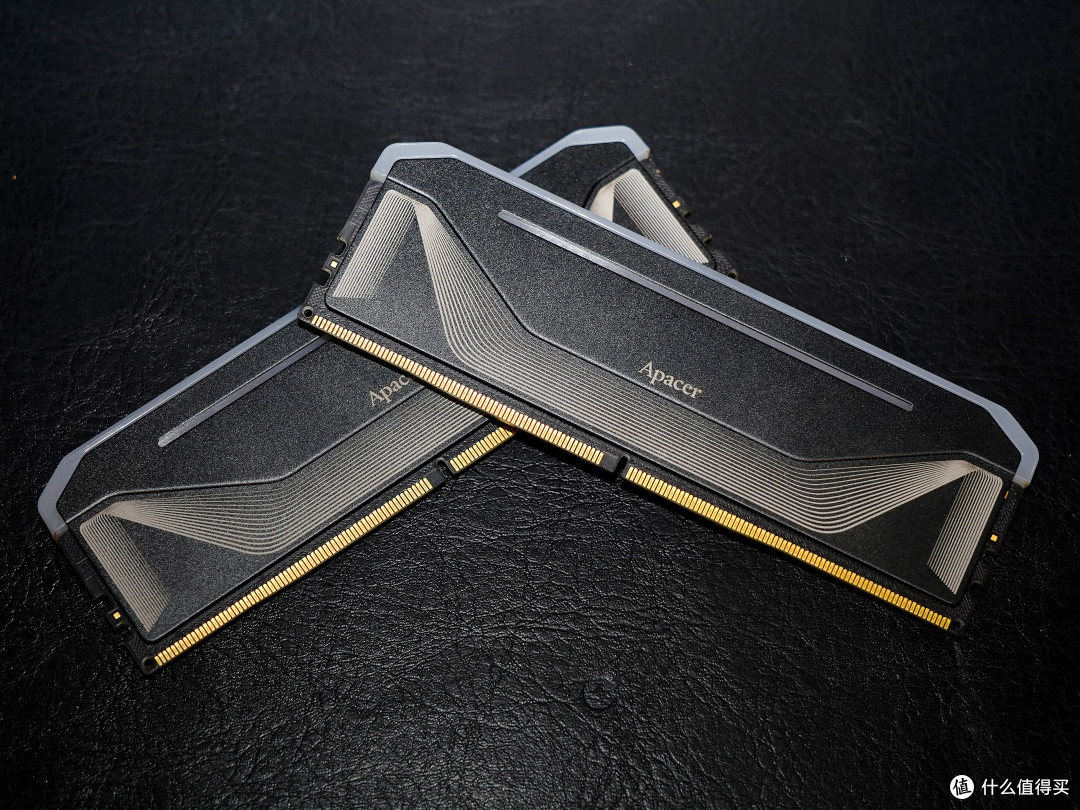

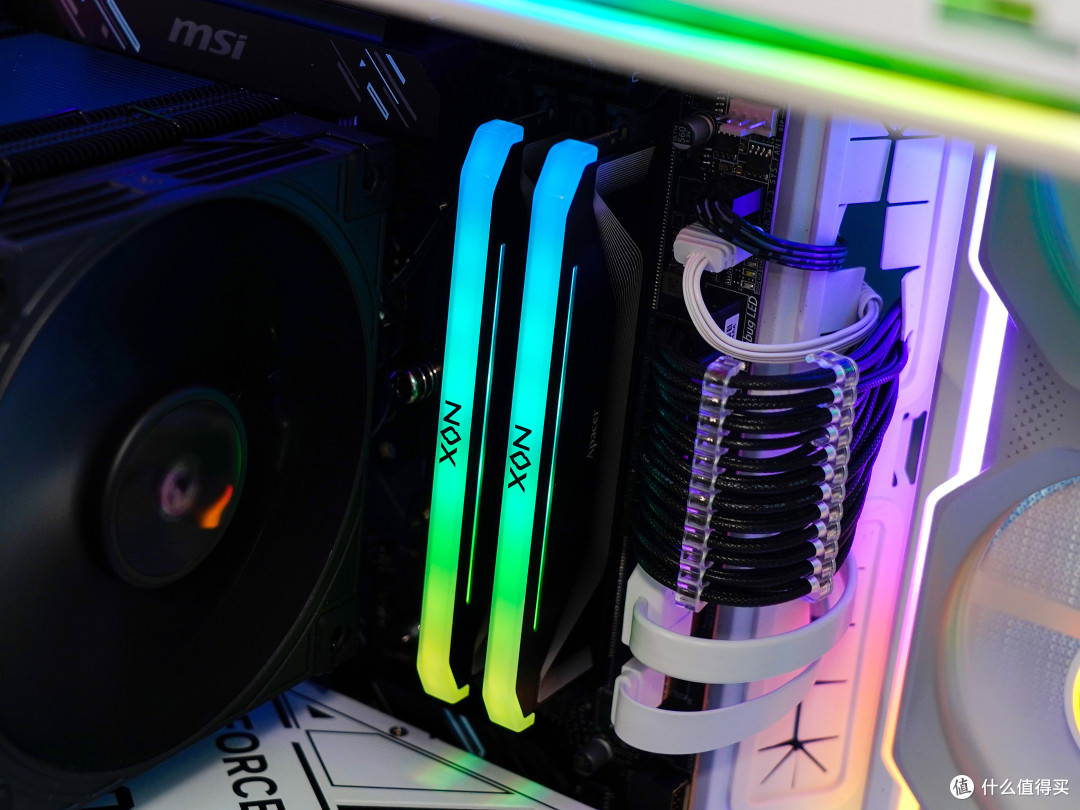

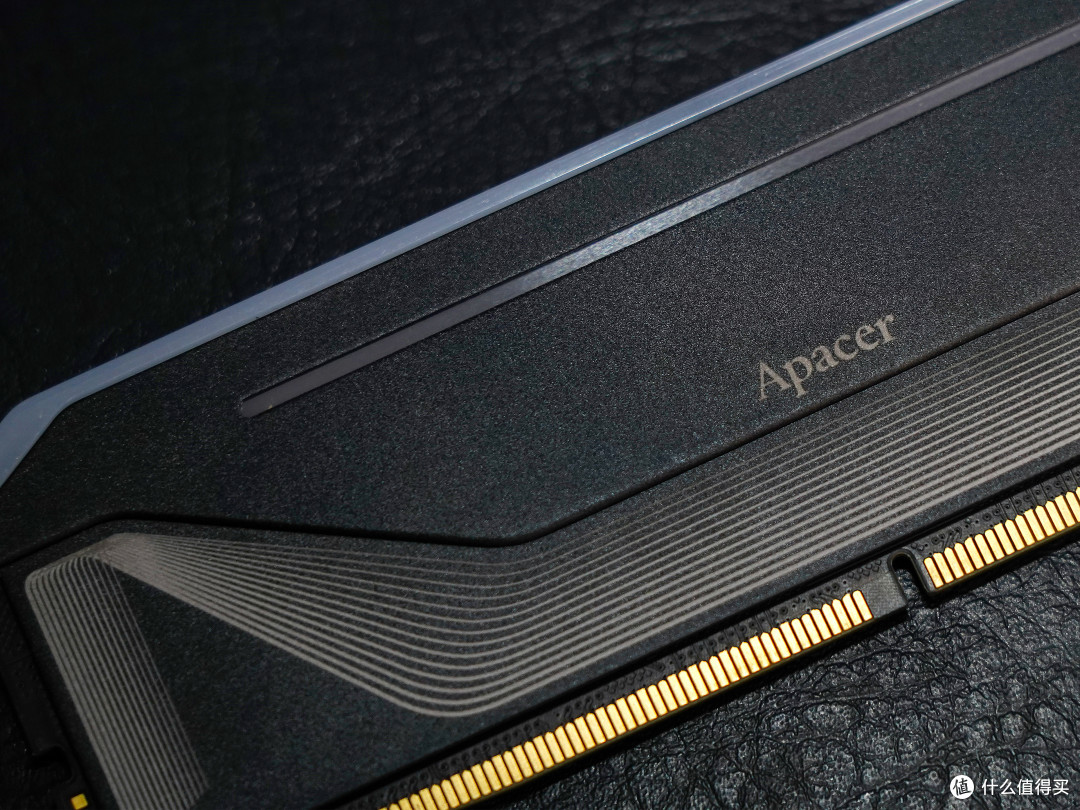

▼马甲为全铝材质，表面为微磨砂质感。靠上位置有一横条开窗，内置导光条可以展示RGB灯效。中间有Apacer的宇瞻英文logo标识，下层还有灰白色条纹作为装饰。

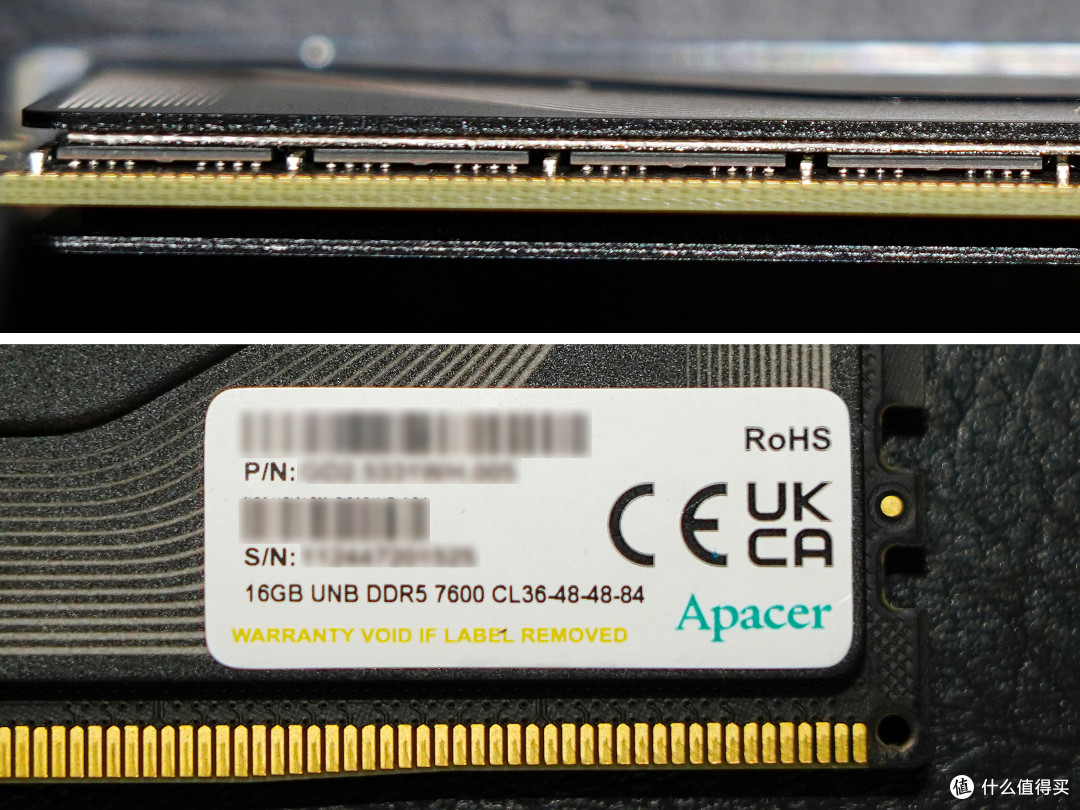

▼内存颗粒为海力士Adie，具体参数出现在内存的贴纸上：频率为7600MT/s，时序为CL36-48-48-84，单条容量为16GB。

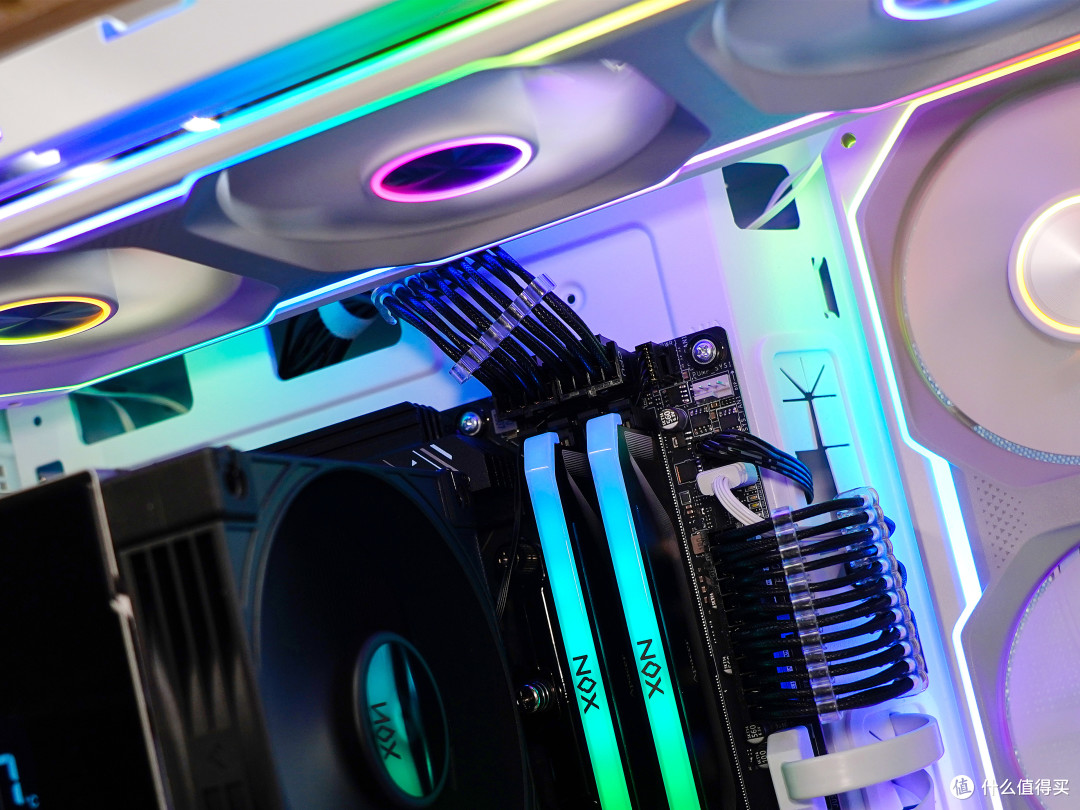

▼不到44mm的高度，能兼容大部分双塔风冷散热器。

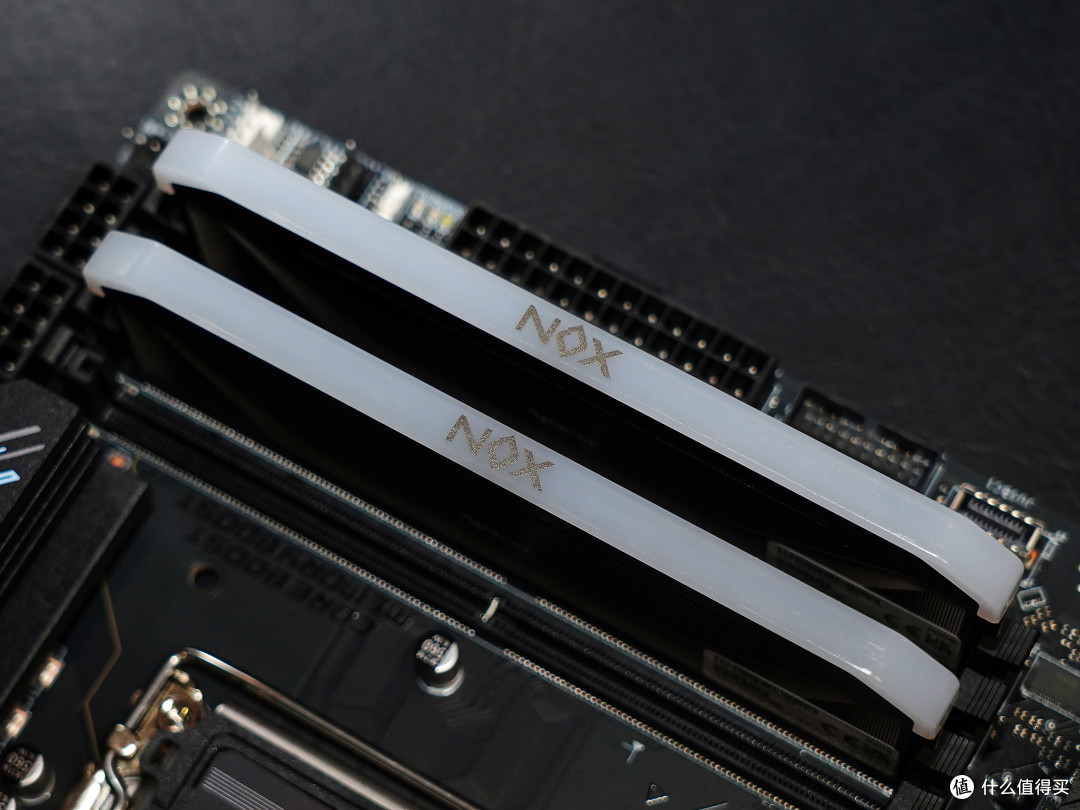

▼NOX内存顶部为大面积的白色导光条，中间位置有NOX标识，点亮后具有广角漫射灯效。

▼内存灯效可以由微星主板软件MSI Center进行控制。

性能测试

内存优化

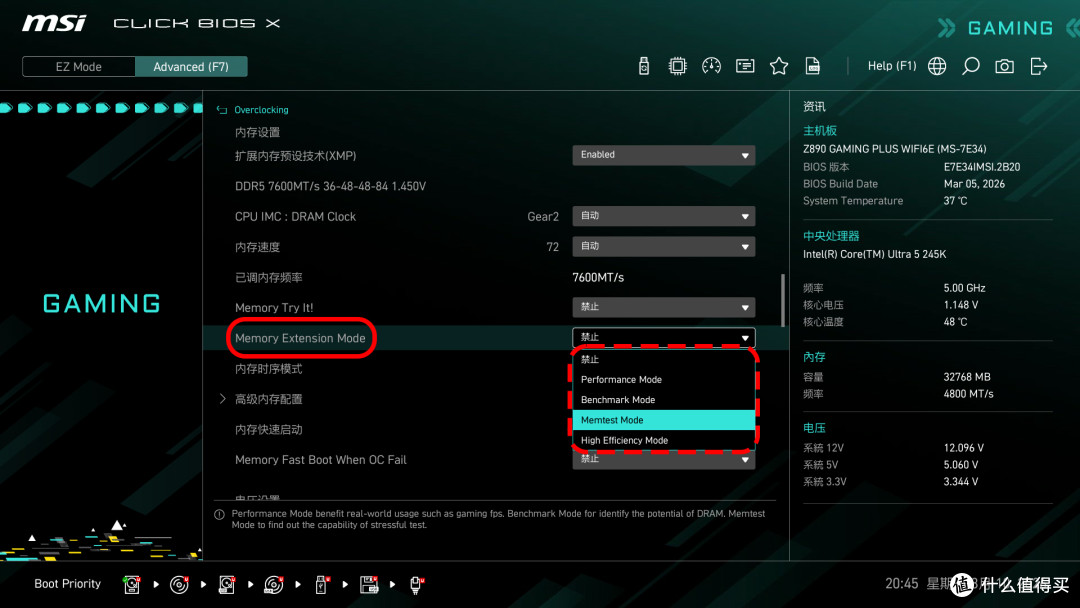

▼要玩Ultra，首先得优化内存，主板BIOS中Memory Extension Mode 选项有Performance、Benchmark、Memtest 和High Efficiency Mode四个模式，其作用为自动优化内存小参。

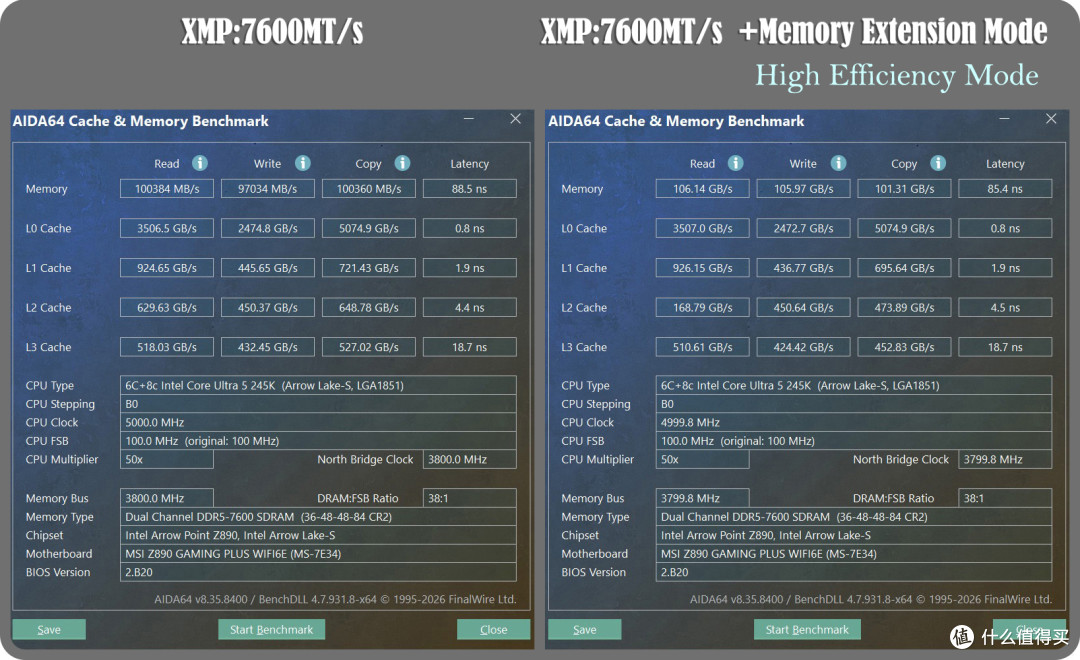

▼开启XMP后达到了7600MT/s，再开启High Efficiency Mode，读写速度都有所提高，延迟也微微下降。

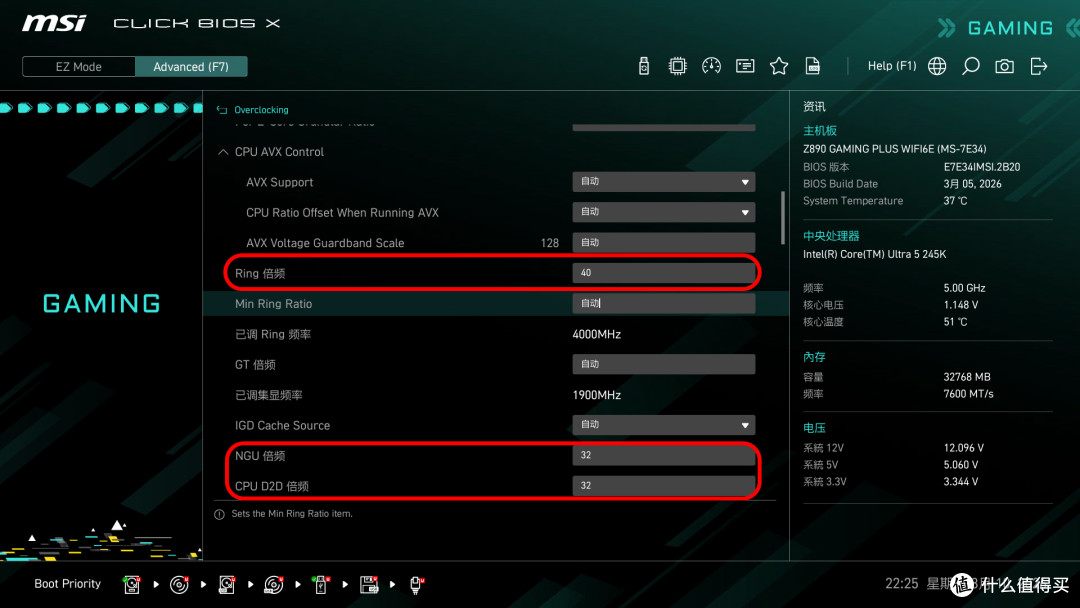

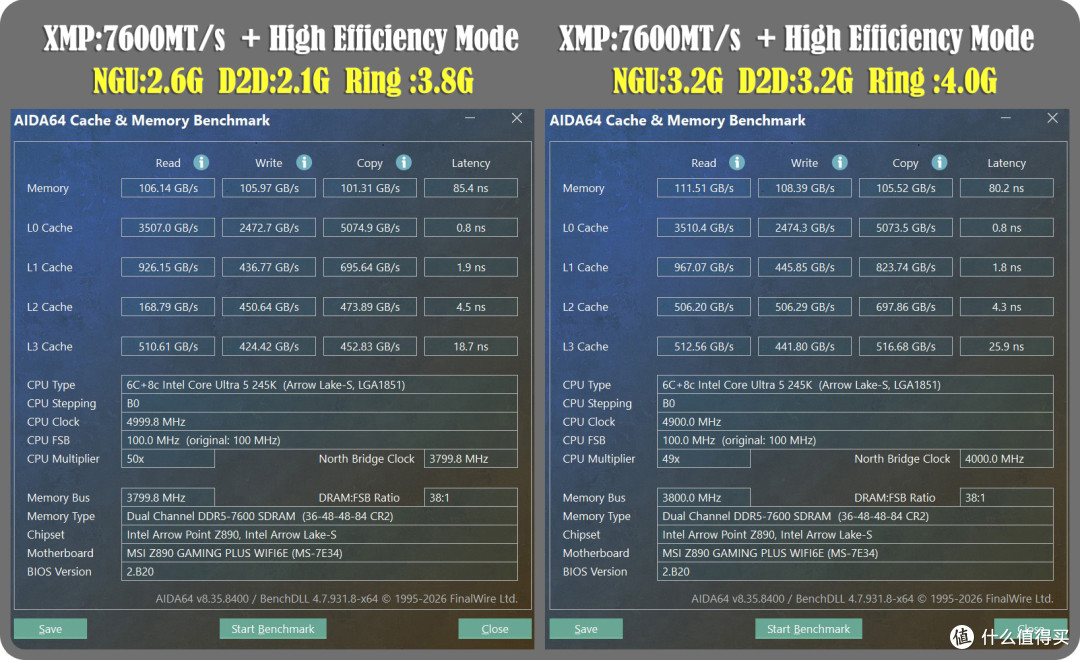

▼要减少延迟还可以提高环形总线Ring、D2D接口、NOC总线频率。RING频率提高到4.0GHz，NGU和D2D频率挺高到3.2GHz。

▼提升Ring、D2D、NOC频率后，读写速度再次提升，延迟也降低到了~80ns。

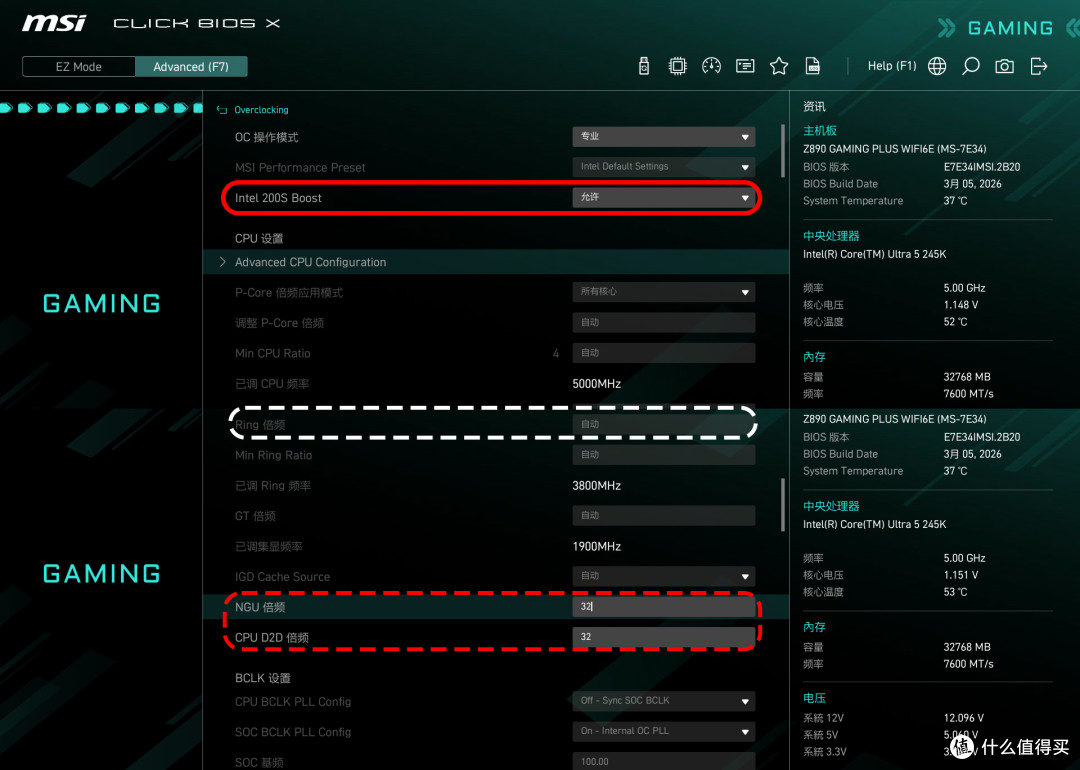

▼BIOS中有一个Intel 200S Boost选项，开启后NGU和D2D频率也是会提高到3.2GHz，但不能调节Ring频率，其它很多选项也都不能调节了，限制蛮多，不如去手动调节NGU和D2D。

CPU性能释放

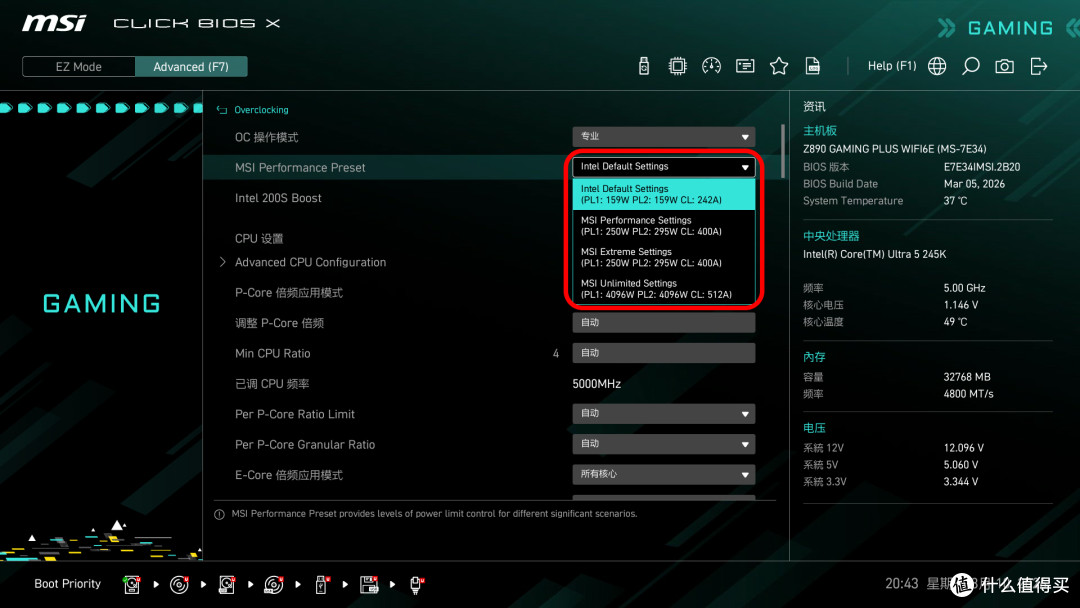

▼主板BIOS提供CPU功耗挡位一共有4个，默认选择是Intel Default Setting，完全解锁功耗则是MSI Unlimited Setting，长时功耗限制短时功耗限制电流限制均为最大，下面就来看看这两者之间有多大的性能差距。

Intel Default Setting

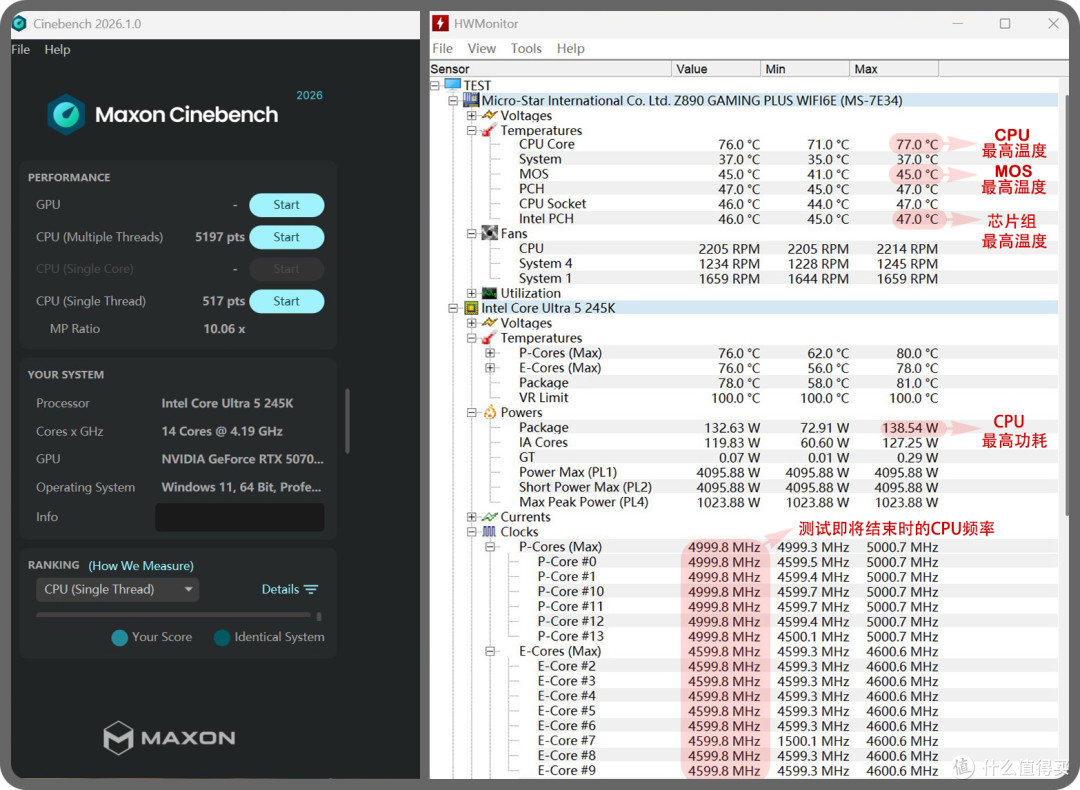

▼进行CPU负载较重的CineBench 2026渲染测试（~10分钟），期间最高温度为78°C，最高功耗达到了139w。主板的MOS和芯片组温度分别是46和47°C。

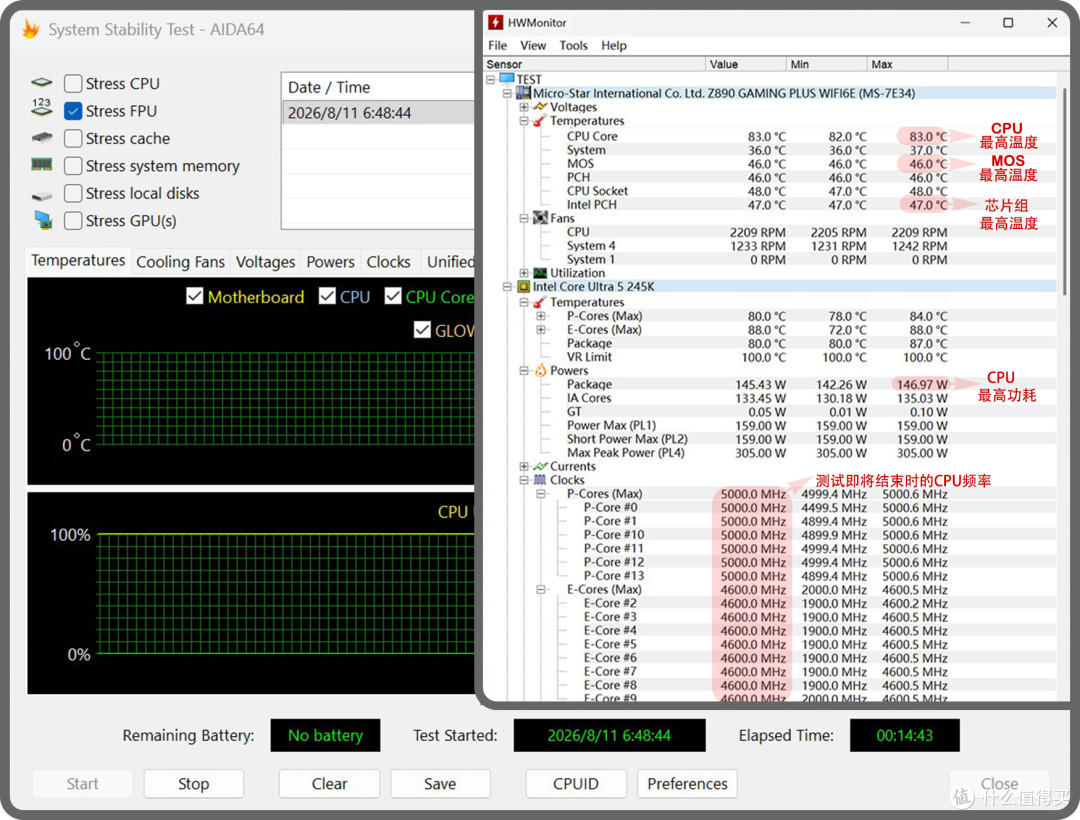

▼ADIA64 FPU烤机（~10分钟），也不会降频，最高温度为83°C，最高功耗达到了147w，相比CineBench有所增加，不过主板的MOS和芯片组温度都没有变化。

MSI Unlimited Setting

▼还是CineBench 2026渲染测试，不管是温度功耗表现，还是最终得分和之前的Intel Default Setting模式都差不多。

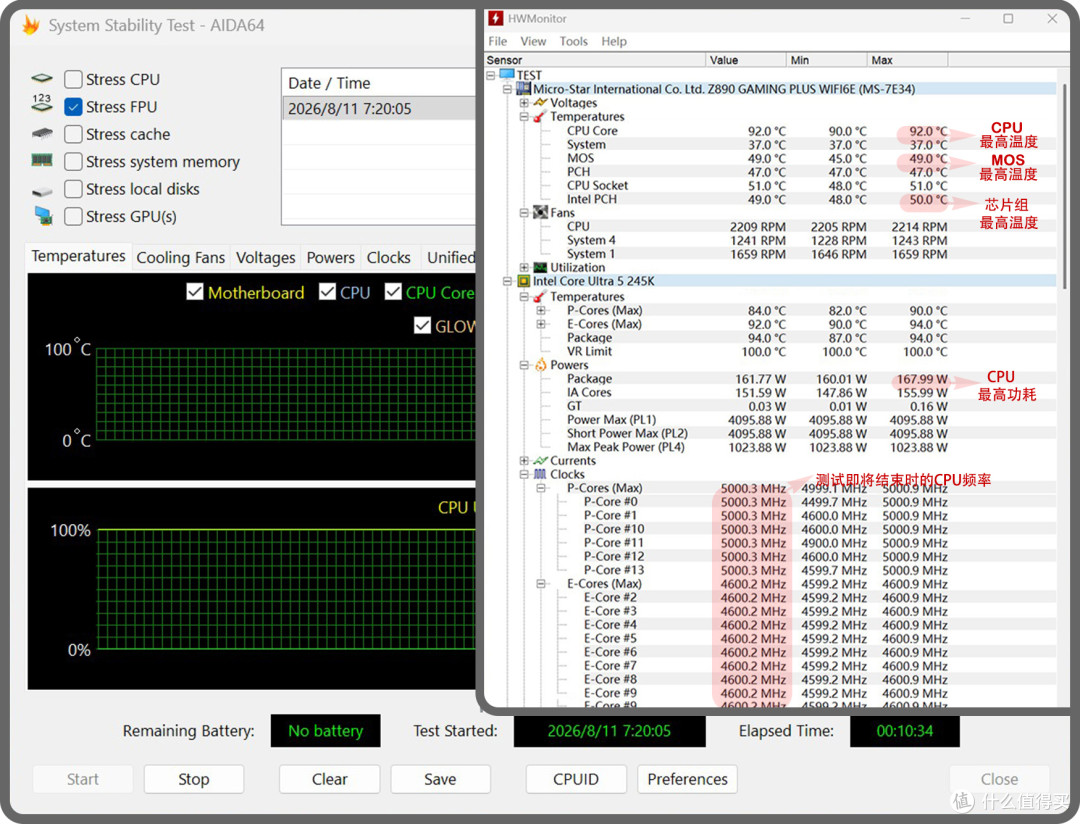

▼ADIA64 FPU烤机，最高温度为92°C，最高功耗达到了167w，主板的MOS和芯片组温度也增长了2~3°C，在温度功耗方面，相比Intel Default Setting，是有比较大的增加。

Intel Default Setting的PL1和PL2的理论功耗限制是139w，CineBench测试所需功耗正好在这个值附近，所以2档功耗选择对其得分并没影响。而ADIA64 FPU的功耗在MSI Unlimited Setting模式下达到了168w，两者在烤鸡测试的温度功耗就有了差异！

所以对于245k以及更低级别的CPU选择默认的Intel Default Setting就可以了，而更高级别的CPU则需选择更高的功耗挡，才能不影响高负载下的CPU性能发挥。

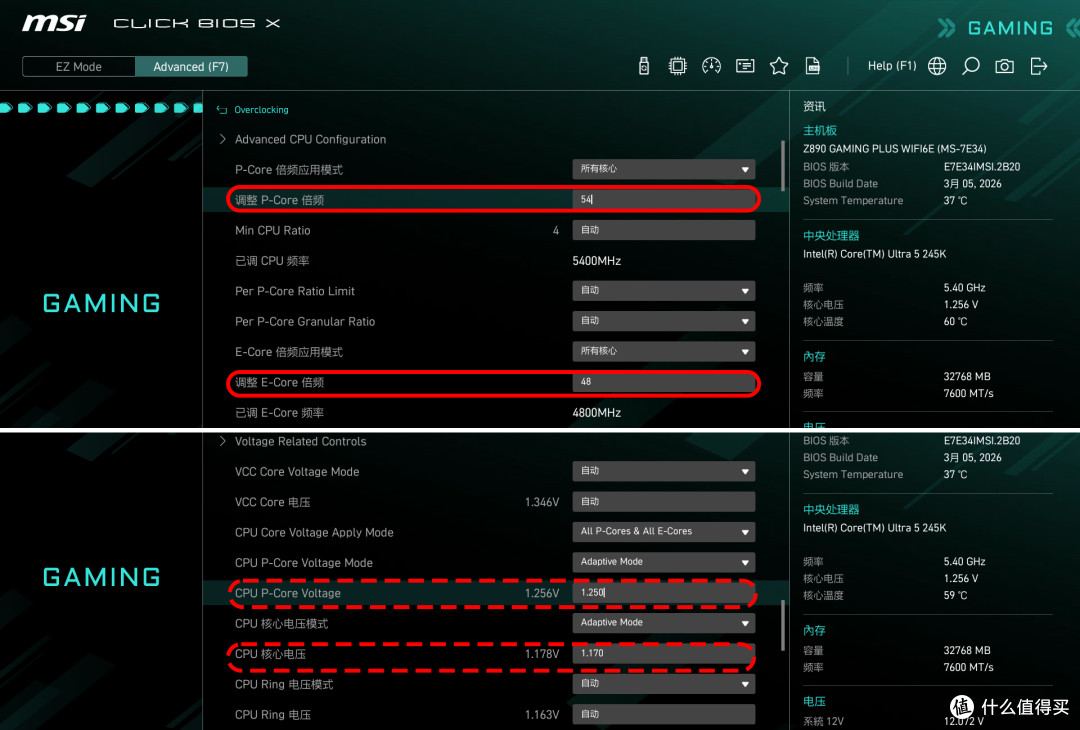

▼默认的频率245K确实用不到MSI Unlimited Setting，但如果玩超频就有用了，经过尝试，P核频率超频到5.4GHz，E核频率超频到4.2GHz。电压可以统一调节，也可以分成P核和E核，还可以对每一个核心单独调节，我选择了第二种（电压模式设置为Adaptive Vcore），下图的电压值供参考，电压补偿曲线设置Mode3。

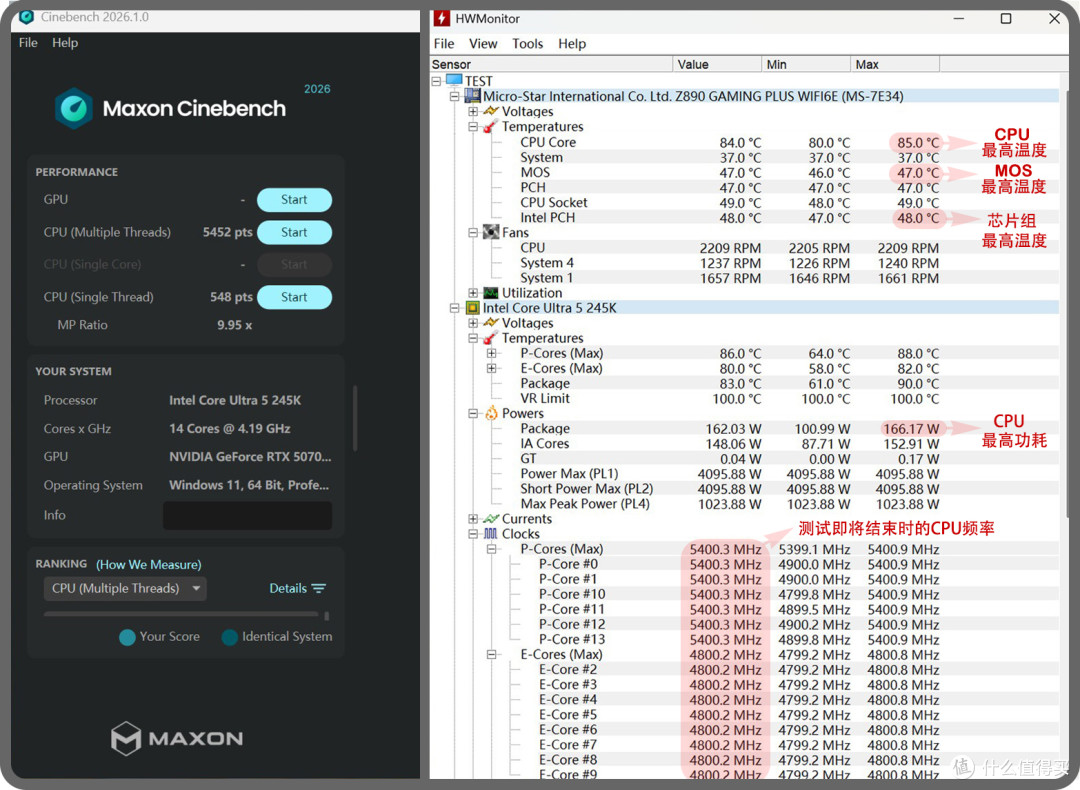

▼还是CineBench 2026渲染测试，超频成绩提高了~5%，期间最高温度为85°C，最高功耗达到了166w。如果超频还是在Intel Default Setting模式，性能就会受限。主板的MOS和芯片组温度分别是47和48°C，增长不高，这张主板的供电散热还是很给力的。

由于这次的采用的是单塔散热器，有点超不动了，如果你的245K体质更好，或者有更好的散热系统，P核可以尝试5.5Ghz，E核可以尝试5.0Ghz。

内存超频

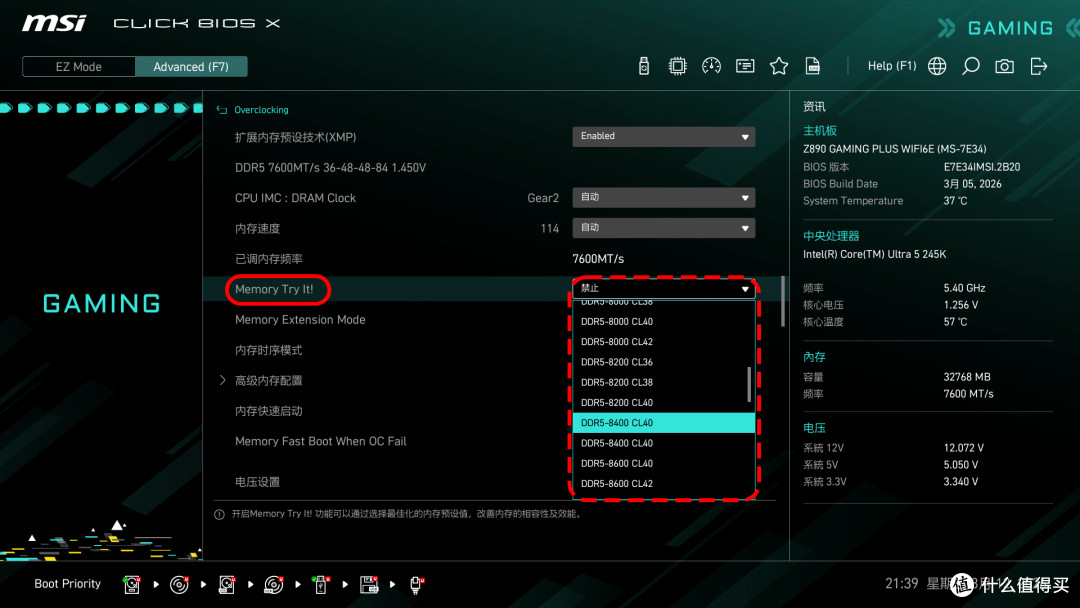

▼直接使用主板内存超频工具Memory Try It选择8400MT/s C40的文档。

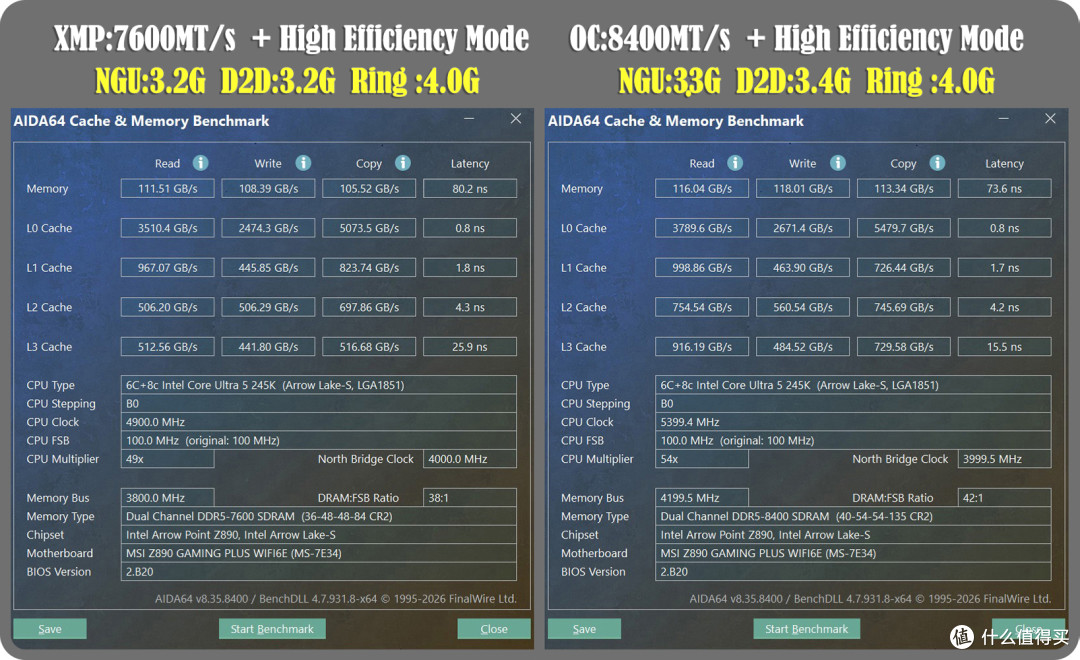

▼此外还将NGU提高到3.3G（上限可以尝试3.5G，VCC SA 电压：1.4~1.5V;SOC NGU电压1.11~1.2V）；D2D提高到3.4G（上限可以尝试4.0G，VNNAON 电压:0.9~1V)。8400MT/s经过以上优化后，相比之前优化过的7600T/s，读写速度再次提高，达到了116和118GB/s，延迟也降低到了73.6ns。

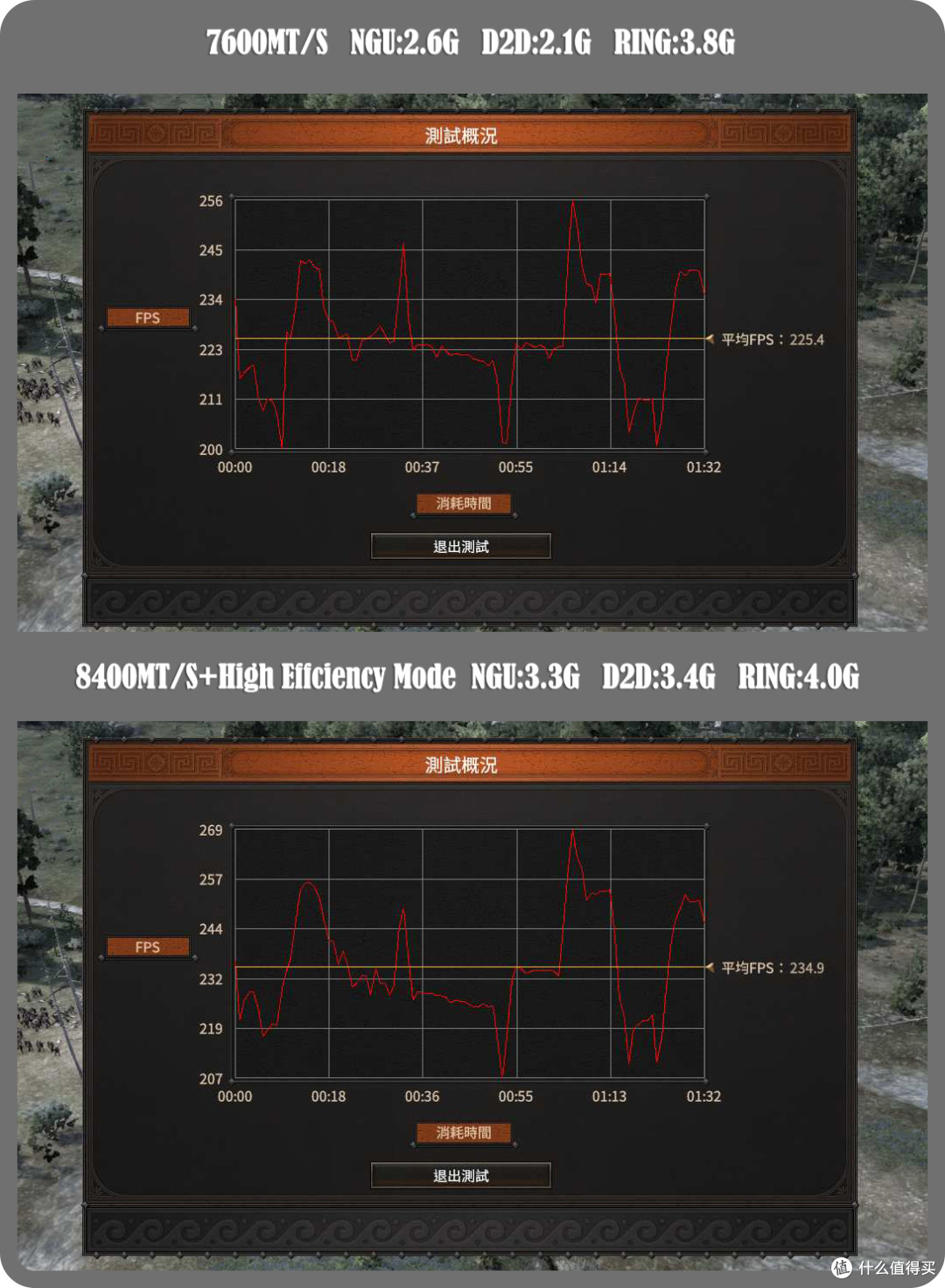

▼经过这么一番折腾，内存的性能确实是大大提高了，那么在游戏应用中会有作用吗？测试《全面战争传奇：特洛伊》的benchmark，选择1080p分辨率的最高画质。对比了未经优化过的7600MT/s和优化过的8400MT/s，后者的平均帧数领先了9.5fps，提高了4.2%，还是有一定作用的，不过如果分辨率提高，这种增益就会减少。
