垃圾佬的自组8盘位2.5寸nas

一、前言

自从同事送了我一台x86 的蜗牛星际 的nas 之后，折腾了一下一直稳定的用了一年了，升级的 黑群晖7.0 之后，觉得用的还挺方便，iPhone 的Photos Mobile 可以自动备份手机中的照片视频了，64G的手机终于可以再挺两年了。同事一起送的三个硬盘，两个500G做了RAID1, 一个150G太小了后面我拿下来不用了，海鲜市场买了个3T的 希捷换上了（清零盘），用了一段时间之后没翻车。年前经历了搬家才发现这个nas 4块 3.5 硬盘好重，整机和个铁疙瘩是的，加上3.5 的硬盘功耗还是有点高，我记得用小米的那个智能插座看待机功耗要30W左右，有点高了啊。。。于是就有了搞个2.5寸的做nas的想法 ,网上找了一下用2.5 做nas的确实不多，主要是 2.5 的没有特别大容量的，然后还都是叠瓦盘，价格也比较贵，如果用sas 盘 基本都是万转的，功耗高噪音大发热也高，所以暂定就用stat的2.5 就行了

之前搞过一个超小体积的itx ，为啥这么热衷于弄小体积的呢，因为目前是租房的，本身就没有多少空间用大体积的设备，说到底还不是因为贫穷。。。

二、选择硬盘笼

逛海鲜市场的时候最终让我发现一个颜值不错的2.5 服务器硬盘笼，果断下手买入，卖家一个硬盘支架要10块，8个配满的话要80块，有点贵，于是就暂时只要了一个，一个电源适配线要15元，没办法没有适配线的话不知道线序没法搞啊，然后又要了一个 双mini sas 接头的线 一个mini sas转 4口stat线 总价格 140元拿下（硬盘架后面有找了其他卖家的一个只要3.5，一下买了8个插满，就是这么豪横！ ）

下面是卖家尺寸展示：

初步构想就是主板直接放在这个笼子上面的帽子里面，所以接下来要找到个合适的主板

粗略建模

三、主板选择

需要的是比thin itx 还小的尺寸了，开始找了个3.5寸的双千兆网卡的工控主板翻车了，这个没有散热器，自己diy 不太好搞，主要是装黑裙不太好弄，而且bios 的配置还不能保存，最终和卖家协商退货了。找了好久终于找到这个 3215u的主板，上面是有个mstat 、mini pcie、还有个4G网卡的 pcie 接口，收到之后测试黑群晖还算完美。

主板尺寸是 14*14的，主板是自带主动散热器的

只支持单条内存

之后又需要买硬盘扩展卡，最开始不懂，买两个 9215 的芯片的stat 扩展卡，找了个服务器的sas 硬盘插上，不行，还以为翻车了，最后才知道sas的硬盘必须用支持sas控制器的才行，stat的是不能支持的。经过测试这个板子只有那个插wifi 的 pcie 的那个插座能用，另一个4G网卡的不能用，还需要买个mini pcie 转 pcie 的转接卡，因为要把主板和stat扩展卡都放到机箱的那个帽子里面，所以这个转接卡必须要足够小，足够薄才行，开始淘宝上找到一个，

下单买了测试发现这个坑爹的 pcie 的供电输出的竟然是3.3v的，但是这个扩展卡是要 5v 才行的。。。如果再插上供电那高度就超过了，没法放进去了，最后还是在海鲜市场上找到了一个老哥自己做的这个，

用pfc 链接的超小个头的，下单买回来之后又从主板上面找了个5v 供电的地方接到这个扩展卡上，测试速度还可以达到1000M网卡的极限，这样凑合着用吧，我本来也不追求什么性能的。

四、制作主板、风扇支架

主板支架选择3D 打印，因为之前搞那个itx 机箱时候学习过 sketchup 软件，用这个软件可以直接导出stl 的3d 打印文件，简单方便，

主板支架

硬盘散热选用两个6015 的建准磁悬浮风扇，（之前自己做的那个电脑也是用建准的，同一家淘宝买的 感觉还是不错的）还需要设计一个风扇和电源支架：

后面的风扇支架

五、电源和散热

最后电源找了半天也没有找到满意的，本来是想买那个联想的yoga 的超薄电源适配器，但是个是20V输出的，主板和硬盘笼的供电是 12V 和 5V的，还需要一个转换器，但是这个转换器的话淘宝一看没有便宜的，而且体积也不小，于是放弃，最后找到了这个微软的扩展坞的 1627 型号的电源适配，输出12v ,4A 48w 的，我算了一下，主板大概10w 左右，由于只能用4个2.5 盘，每个算8w共32W ,风扇两个算2w，默认是12v的，我测试12v 的声音有点大，直接接到硬盘供电的5v 了，这样不知道会不会给硬盘供电造成干扰我也不知道，目前用着还没问题，毕竟师承 B站亡命之徒 司波图，（最开始搞nas 就是从他那看视频后入手的猫盘，话说猫盘我55包邮买的，用了一年多最后110包邮卖了，血赚啊 ） , 5v 硬盘供电转换损耗 按照最多3w左右算，总共应该是能满足我的使用的。

电源适配器的插头是比较特殊的，也是在淘宝上买的头子自己焊接的

电源的 12v 转5v ，作为一个合格的垃圾佬当然还是海鲜市场啦，华为中兴等通讯设备上的电子垃圾，分别买了四个和两个，最后选用了这个 中兴的超小非隔离模块，最大输出5V 10A，功率足够（电源模块的使用和参数可百度： 二手DC非隔离降压模块 有一篇帖子讲的很详细）

中兴ZXDN10

先来两块2.5 的500G希捷笔记本拆机盘，卖家说是非清零的，回来看了一下确实是有上电时间的，不过两个都是230 多小时，也懒得做扫描了，为啥买两个500G的呢，其实是想了半天，两个500G的做RAID1 用来备份照片，这个容量应该还可以供我用一段时间，到时候这硬盘寿命可能也快结束了，再看升级什么盘，或者直接转正买白裙了，剩下的两个盘位可以搞两个大容量的存储个高清电影啥的，目前还没有确定是否要买。

西部数据 老硬盘一起凑个数

六、总装调试

所有东西都搞差不多了，一些组装测试照片

这个服务器的sas线材是真的硬啊

测试是否都正常

最后总装

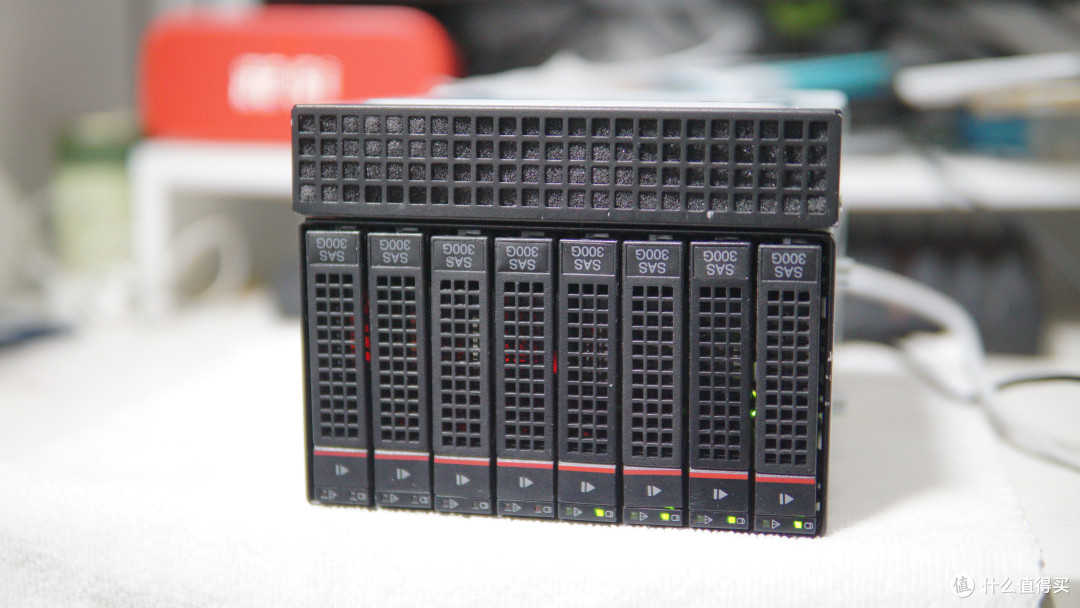

最终成品，掏出来相机来两张吧

和第一代 iPhone se大小对比

后面的屁股

四块硬盘都插上测试

目前看两块2.5硬盘空载情况下待机功耗14W左右，风扇虽然是跑在5v的情况下，但是散热目前看完全没问题！

目前有两个问啊，我导入全部照片之后，自动创建索引的时候会出现卡死的现象，就是ip ping 不通，页面也访问不了，不知道为啥，我先把照片剪切一部分出去，少量的进行重建索引是没问题的，最终一部分一部分创建完成的

还有一个问题就是 iPhone 同步上去的视频不能播放，提示 Synology Photos 不支持播放 HEVC 格式的视频。 不知道为啥，同样的群晖版本蜗牛星际就是可以的（都是安装完成用DSM的虚拟机搞出来的 MAC地址和SN）

七、最后算下总价吧：

从最开始的硬盘笼下单 2021-11-23 日到现在搞了三个多月，主要是快春节的时候很多东西都放假不能下单，都是正月十五才能发货

硬盘笼：140包邮

硬盘支架8个：29包邮

主板：230包邮

stat 扩展卡：30包邮（两块一转4stat 卡）

内存：之前的拆机

mini pcie 转接卡：32包邮

电源适配器：55包邮

电源转换模块：41 包邮（买了4个 5v 20A的，2两个5v 10A 的，实际只用了一个5v 10A ）

电源接头、杜邦线等：26包邮

6015 静音风扇两个：33包邮

主板支架3D打印：60 包邮（前后打了两次每次30，第一次翻车了）

风扇支架3D打印：45包邮

2.5 硬盘2个：155包邮

总计：876！

这还没算上买主板翻车的和转接卡翻车的和退货邮费啥的，这一算才知道这垃圾捡的并不便宜还是蜗牛星际香啊，痛并快乐着吧
