首先做一个箱的开,快递很简单直接拿了个华硕丐版盒子当快递盒寄来了

打开就是有静电袋和海绵垫的本体,17x17标准itx。
工包,配件就挡板和一条sata线。

后置IO忘了拍,拿个官方图。有Ps2键鼠接口,没有usb2接口。显示输出有VGA和HDMI。

供电:
扒开供电装甲来康康供电上下桥,每相一上一下,应该是4+1相设计,上下桥是德普微 DP060N03FG,DP026N03FG

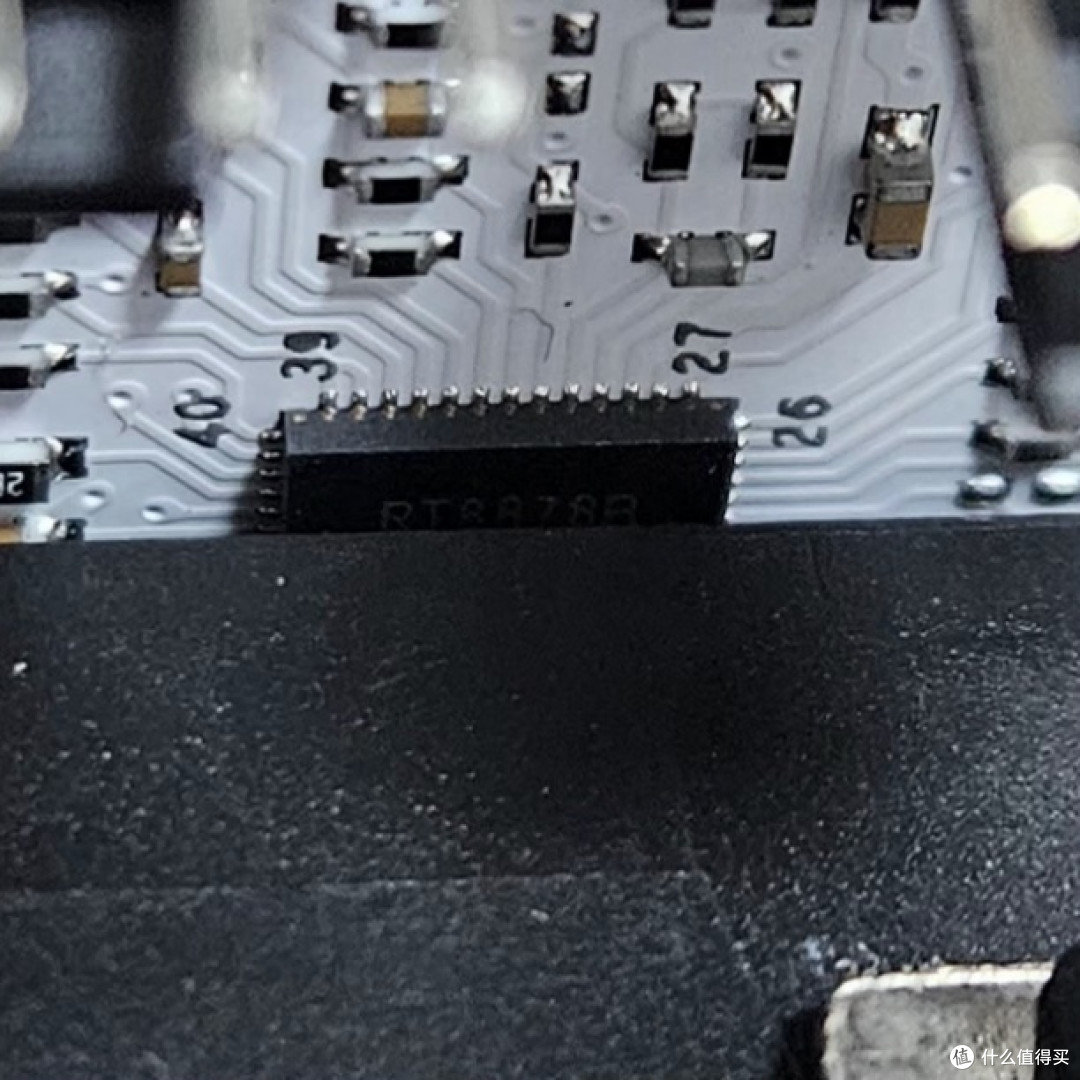

PWM芯片找了半天,才发现被压在扣具支架下面,是RT8878B,最大4+2相

大概估算了一下,这个主板供电上限应该最多100W,应付6核的U应该没问题。
供电散热片处理的非常好,表面温婉如玉摸起来像陶瓷一样。
手感很好的散热片手感很好的散热片其他扩展:
声网卡就是经典丐板组合千兆的8111H和ALC887。甚至不愿意给一个897。

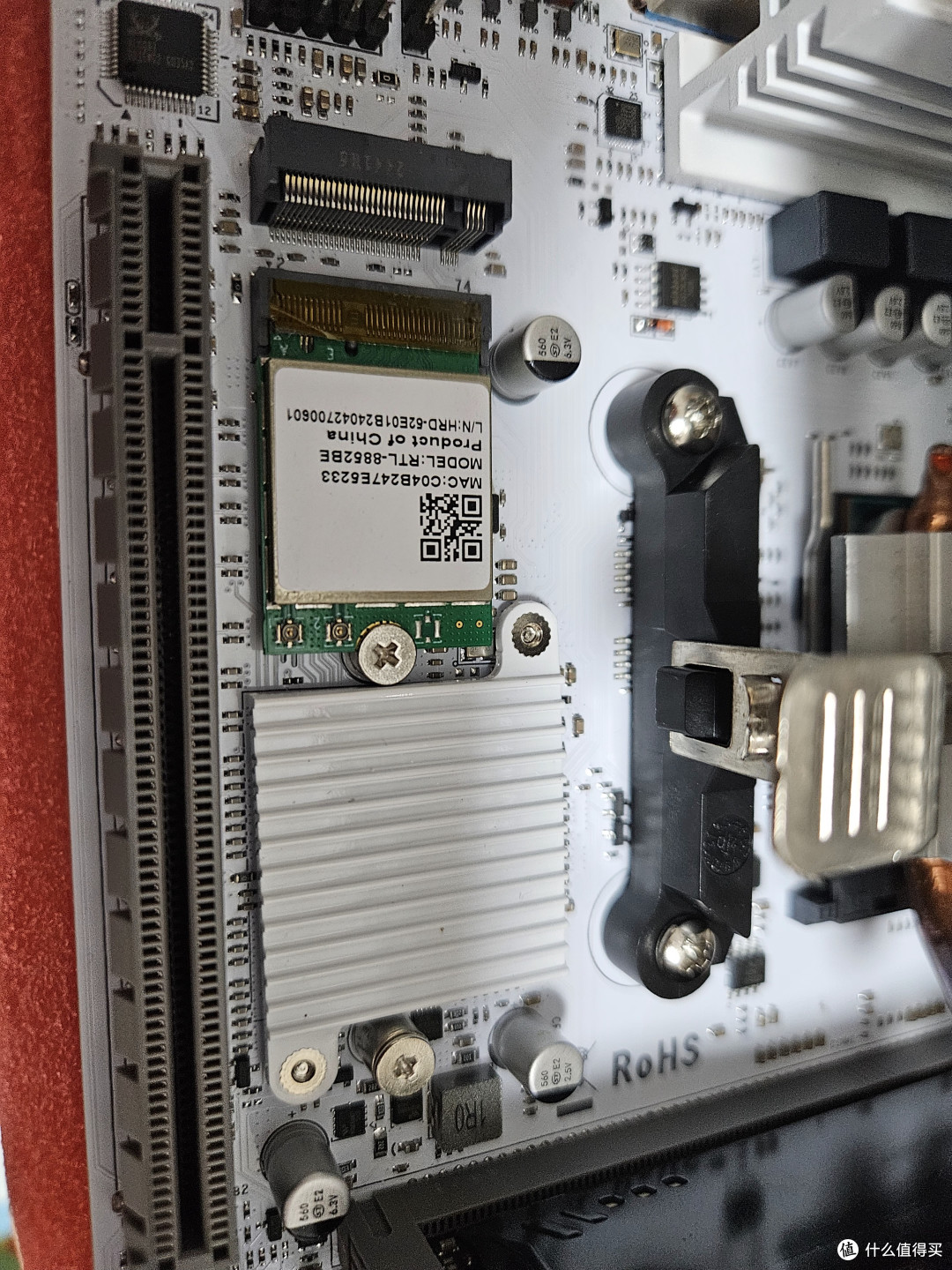

m2只有一个,仅支持2280长度,且和无线网卡、南桥在叠叠乐。这两个叠一个就能给固态保温不少,叠了两个可以说是在加热了,大家注意做好散热。

背面没有一个元器件,为节省成本也很正常,不放图了。
软件篇预告:(也可能把软件篇鸽了)

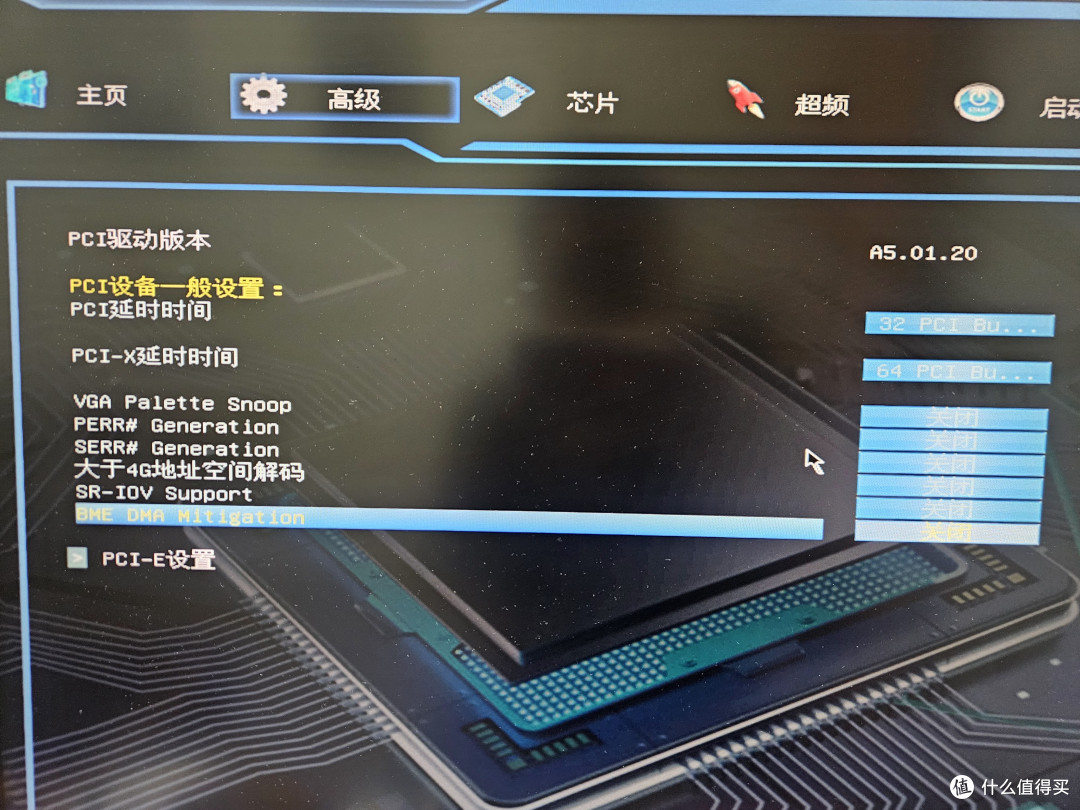

简单来说,BIOS已经做了昂达、精粤、华南、尔英级的图形化BIOS,支持内存手动超频,没找到一键Xmp。

支持above 4G解码,也许支持intel显卡,回头有空测一下。

三体科技,支持PBO2(至少有这个选项,真能不能用不知道)。

总结一下
优点:仅售2xx全新还是纯白ITX,带个6核u问题不大
缺点:自己克服一下
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
