50块捡联想C2000一体机改造双盘NAS和显示器

最近在本地看到了一个联想一体机

问配置对方称型号是C2000，配置未知，反正能开机正常使用，只是运行非常卡

查询了一下C2000的机型相关信息，有N3050,N3150,N3700等几种配置，由于距离只有2公里，而且价格确实不错，就当是开盲盒，所以本着没有需求创造需求的原则，开车去买了回来

机身长48.8CM，高35.8CM，厚度5CM左右

2016年生产，已经是8年的老机器了，表面有明显使用痕迹和划痕。

附带一个20V4.5A电源

开机键位于右下方

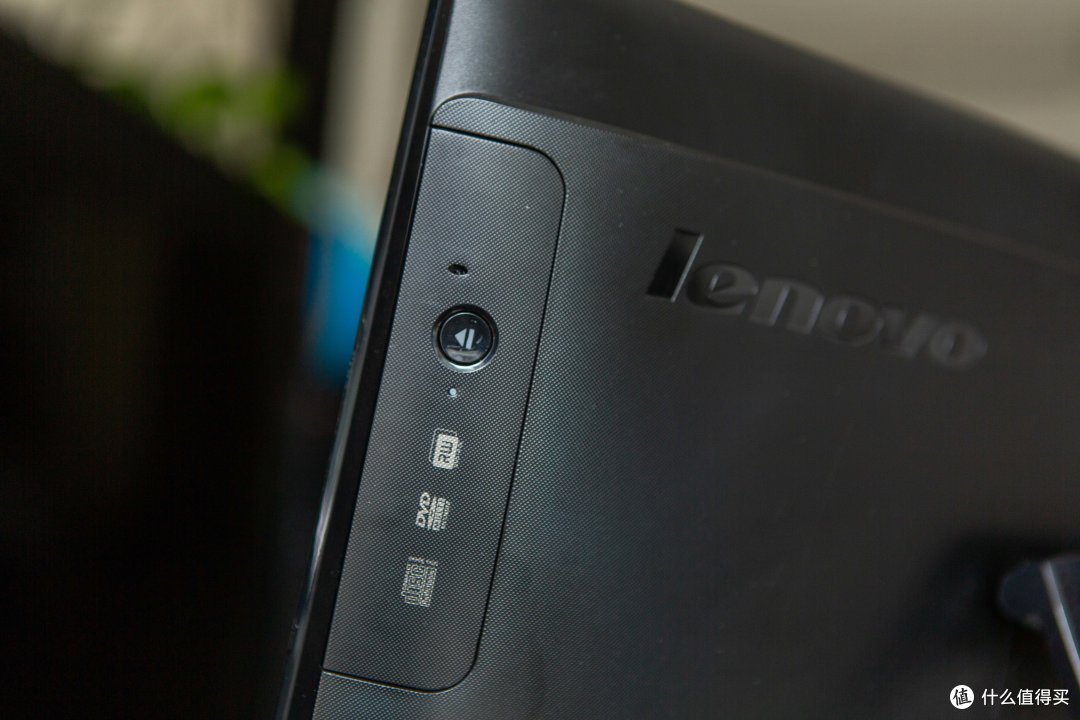

右上方配备了DVD刻录光驱

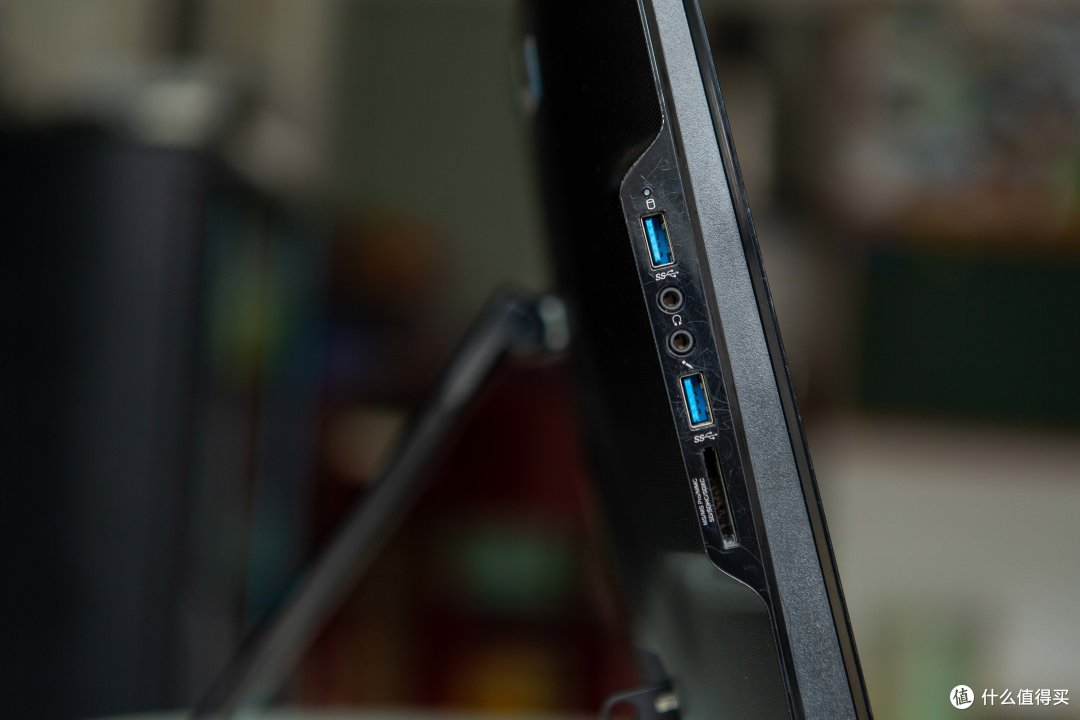

左侧有两个USB3.0接口，音频接口和SD卡插槽

出厂时搭载了WIN10系统

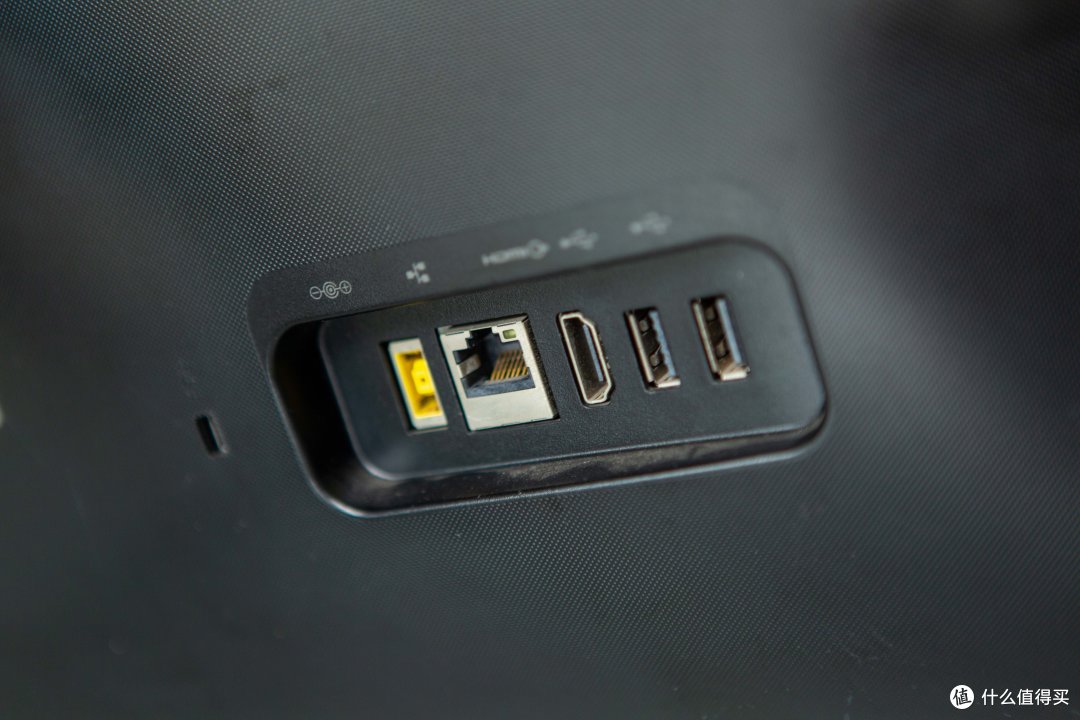

背面右下方是设备锁，电源接口，RJ45网口，HDMI接口以及两个USB2.0接口

屏幕为19.5寸16:9 LED屏，分辨率为1600x900,开机显示该机配备了N3150处理器、4GB DDR3内存和500GB机械硬盘。(截图是拆机后装SSD截的，所以显示是京造固态）

虽然不是高配的N3700，但好在也不是低配的N3050（C2000有四个不同配置的版本）

N3150处理器发布于2015年，采用14纳米工艺，四核四线程，TDP仅为6瓦，比起J1900更低（J1900 TDP 10W），功耗更低，虽然功耗更低但是从跑分来看性能却比J1900还要略高一点点

机器能够正常使用，一块2.5寸固态硬盘装win10后待机功耗仅约为8瓦，但用Windows系统运行不流畅，装黑群硬盘空间又有限，考虑到既然配备了光驱和一个500G硬盘，意味着至少应该有两个SATA接口，所以决定拆机改装

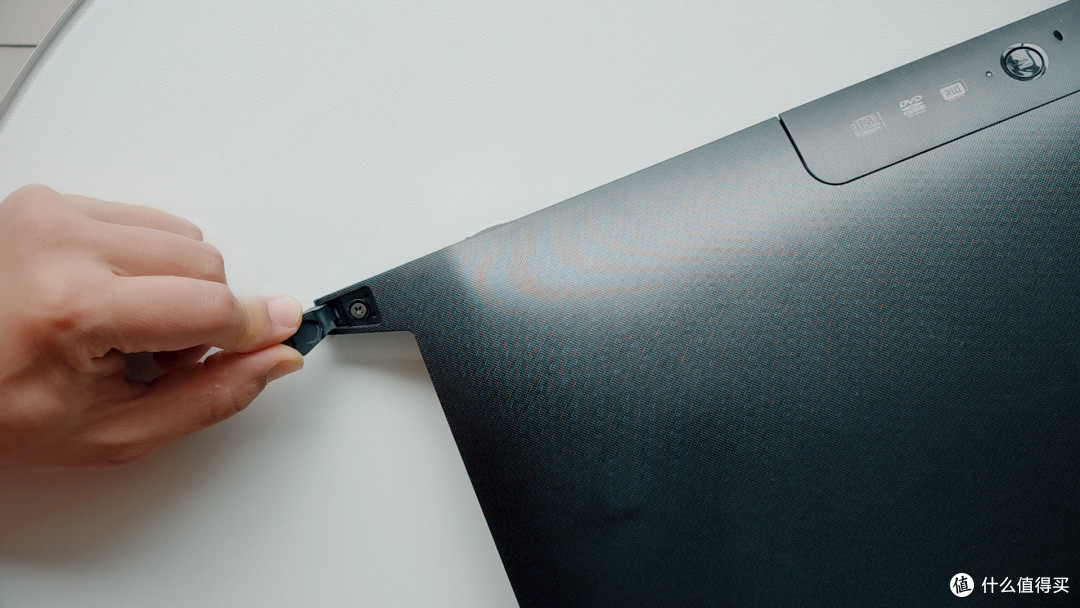

拆机的过程不算太复杂，抠开底部的两个塑料脚垫

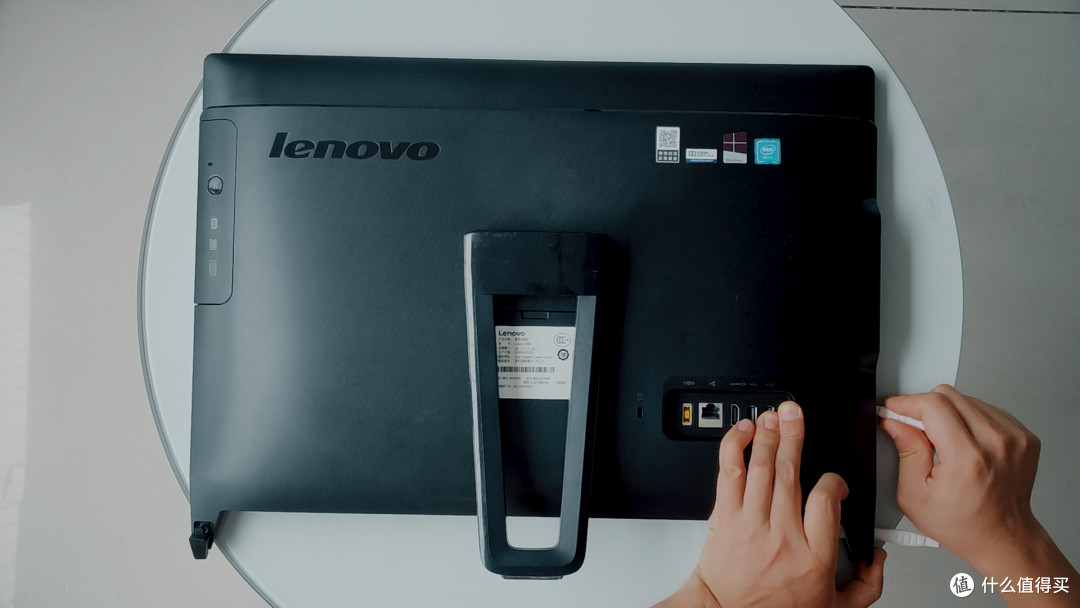

拧下螺丝，然后用撬棒螺丝刀等工具撬开一点，然后顺着边缘撬开卡扣，整个过程稍微慢一点，不要太暴力就行

联想这个一体机卡扣设计比较合理，撬了一圈卡扣几乎都是完好的，一圈都撬开以后，就可以分离屏幕与后盖

分离屏幕和后盖的时候一定要小心处理，屏幕以及摄像头排线是连接的，如果暴力拉扯拉断排线会比较麻烦，把连接的排线插头全部拔掉，把屏幕放到一边， 拆下音箱，拆下硬盘，拔掉光驱插头，然后拆下主板，整个过程，没有太大难度，只是理各种线的时候要细致一点，因为很多排线如果拉线断可能不好买，拆下开机键，慢慢的把开机线从后壳上撕下来，拧掉散热风扇螺丝，取下风扇，至此大功告成，原本风扇不是固定在散热块上的，也没有孔位固定，所以我用双面胶粘了上去，其实这个CPU功耗如此之低，拆下出主板以后即便是被动散热，我觉得都没有问题（拆机过程见文末视频，更直观）

主板扩展性不高，除了之前提到过的接口以外，只有两个SATA接口和背面的M2无线网口，我尝试安装了一块M2转SATA的转接板，但是不成功，开机的时候就报错（提示插入了未经授权的WIFI网卡）

以至于接4盘的计划破灭了，硬盘是3.5寸的500G希捷硬盘，但是厚度不是常见的尺寸，比普通的3.5寸硬盘薄得多

因为主板是异形板，IO朝向也跟普通主板不同，并没有机箱适合装机，于是使用了一个闲置的开放式机架进行改装。找出一块之前改装NAS剩余的亚克力板，放上去感觉正合适

用红色记号笔在ITX孔位处做好标记

然后用电转钻孔，固定好亚克力板，放上主板，用记号笔给主板固定孔位做标记，然后拆下亚克力板钻孔，用螺丝将6毫米铜柱固定到亚克力板

将整个亚克力板固定到机架上，再将主板和开机小板固定到亚克力板上

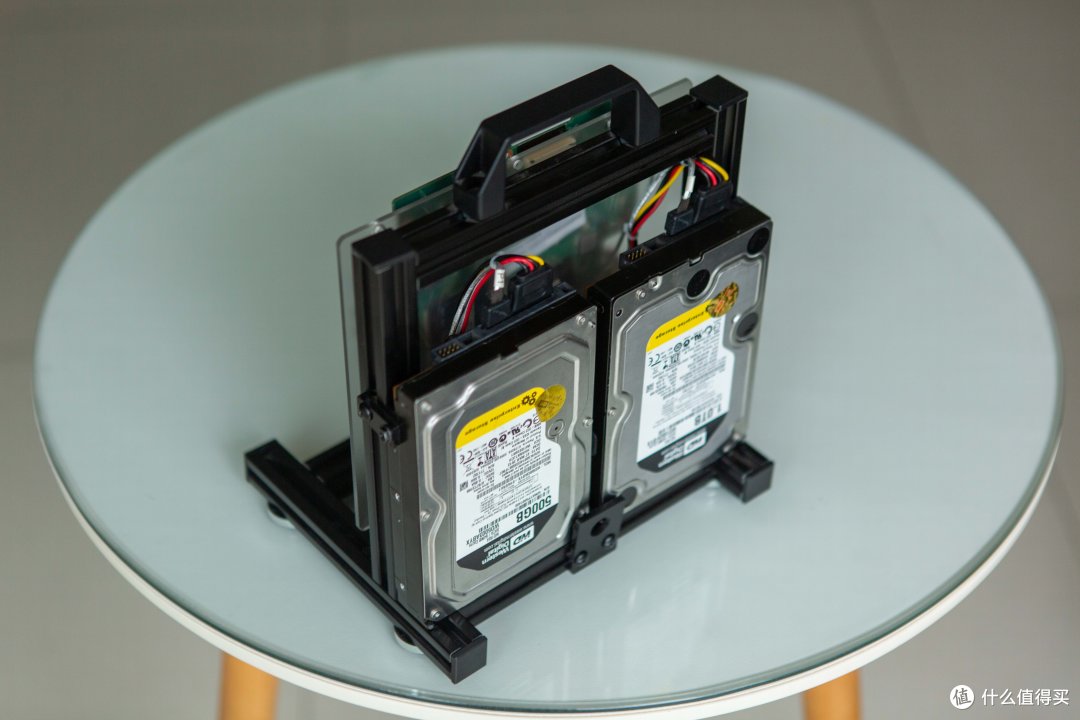

另外找了两根SATA线和PH2.54转SATA的供电线接到主板上，拧好螺丝，主板部分安装 完成，将线用扎带简单捆一下，从底部延伸到背面，将两块3.5寸硬盘固定到背面，插上数据传输和供电插头就完成了，硬盘固定很稳一点也不会松动，整体的线也比较规范，一点都不觉得乱（改造过程见文末视频，更直观）

N3150这个配置，安装WINDOWS系统陷入不够流畅，但安装黑群系统并不要求硬解码时性能还是足够的。需要注意的是，修改BIOS选项和安装系统时需要连接原本的屏幕，否则HDMI接口无法显示。但是装完WINDOWS的情况下，只接HDMI也可以进系统，只是开机自检的那些界面不会显示，一直黑屏到进系统，所以装黑群也得接原本的显示屏，装好以后拔掉显示屏插头，就可以正常用了

至于拆下来的屏幕，虽然这个屏幕分辨率很低，可视角度也差，但是闲置也感觉有些可惜，所以把显示屏改造成日常装机的调试显示器用，花了42块钱巨资买了一个驱动板（跟购买一体机价格相比确实算是巨资）

拆下一体机后盖的光驱，然后把驱动板放置到光驱位

刚好能放得下，用记号笔标记好驱动板和按键板孔位

然后钻孔，用螺丝将驱动板和按键板固定到后盖上

插上屏幕排线，装回后盖，显示器改造完成，平时可以做装机调色显示器，在需要调试或者重装原主板系统的时候，拆出来接回去就好，算是一个充分利用资源的方案，除了打了几个孔以外，完全没有破坏原本的后盖

虽然选择机架不一定是最佳解决方案，但暂时找不到更合适的机箱，这种异形板处理相对复杂，而机架则是最简便省事的方案，成本也不高。总体效果超出了我的预期，安装了2块4T的硬盘，用于数据备份，作为一个纯粹只备份数据的NAS，功耗低，而且成本低，是非常符合需求的
