全能小视界——ROG X670E-GENE+4080 猛禽+机械大师 C30Pro 装机展示

今天带来 ROG X670E-GENE+4080 猛禽+机械大师 C30Pro 装机展示。机箱来自机械大师 Meshanic Master C30Pro 小视界 AIR。这是一款紧凑型 M-ATX 机箱，同时也是机械大师首款支持背插主板的机型，黑银黄等多色可选（本次展示月光银 AIR 款），尺寸为：320x230x320mm，体积：约 27.5L，净重：约 2.5kg，外壳采用 2mm 铝合金、内壳采用 1mm SPCC 钢板制成，内外双壳设计，结构坚固。兼容性方面，支持 ITX、M-ATX 常规主板以及 M-ATX背插主板安装，支持 162mm 塔式风冷，顶部可安装 360mm 水冷，显卡长度最大 420mm，电源支持 ATX、SFX-L、SFX 电源，具备一个内存散热风扇安装支架，可用于内存极限超频辅助降温使用。这款机箱体积小巧，在 27.5L 的体积下仍然能塞下一张 M-ATX 主板、一个 ATX 电源以及一张 4090/4080 猛禽显卡，背部理线空间也比较充沛。需要注意的是：当顶部采用 360mm 水冷情况下，若显卡 ≤ 335mm，则可采用 ATX 电源下置安装，电源长度不超过 140mm；若显卡长度处于 336-420mm 之间，则可采用 ATX 电源中置安装，长度同样不超过 140mm 才能方便理线。C30Pro 小身材大容量，这款机箱若想装的极限一点，比较考验理线功底，线材尽量纤细柔软，长度适中。

硬件方面采用最新的 AM5 平台，搭配 7950X 主板选择了拥有 16+2 供电模组（110A）的ROG CROSSHAIR X670E-GENE；显卡使用采用 18+3 超合金数字供电方案的 ROG STRIX RTX 4080 O16G Gaming 猛禽，极具特色的红蓝渐变配色非常科技赛博朋克；内存搭配使用了光威神策 DDR5 RGB 6800 皓月白 32GB（16Gx2），海力士 A-Die 颗粒，CL34 超低时序，一键超频达 6800MHz，果冻质感 ARGB 灯效，支持 Intel XMP 3.0、AMD EXPO 双平台；固态则是阿斯加特 PCIe AN4+ 2TB，长江存储 Xtacking3.0 架构新一代 TLC 闪存颗粒，连续读写 7450/6500 MB/s，官方五年质保，1200 TBW 耐久度，MTBF 达 150 万小时；电源来自海韵 FOCUS GX-1000 ATX3.0，14cm 小巧易安装，全日系电容，高于 intel 200% 瞬时峰值功耗，原生 12VHPWR 接口符合 PCIe 5.0 规范，最高支持 600W 输出；散热选择了酷冷至尊冰神 G360 幻影，全新设计第 S 代双腔体，水头使用了 LCD 显示屏，可用于智能监控系统和使用 Master Plus 软件客制化图像。水冷头上盖环绕式 ARGB 设计，冷排散热鳍片增加散热效能加强，双光圈Halo²风扇,风扇效能提升，光效更均匀。好了，介绍这么多，下面进入装机环节。

硬件配置清单：

CPU：AMD Ryzen 9 7950X

主板：华硕玩家国度 ROG CROSSHAIR X670E-GENE

显卡：华硕玩家国度 ASUS ROG STRIX RTX 4080 O16G Gaming 猛禽

内存：光威（Gloway）神策 DDR5 RGB 6800 皓月白 32GB（16Gx2）

SSD：阿斯加特 Asgard PCIe AN4+ 2TB x2

电源：海韵 SEASONIC FOCUS GX-1000 ATX3.0

线材：海韵 Seasonic 90 度 L 型 12VHPWR 压纹模组线

散热：酷冷至尊 CoolerMaster 冰神 G360 幻影

风扇：酷冷至尊 CoolerMaster MF120 HALO² x1

机箱：机械大师 Meshanic Master C30Pro AIR 月光银

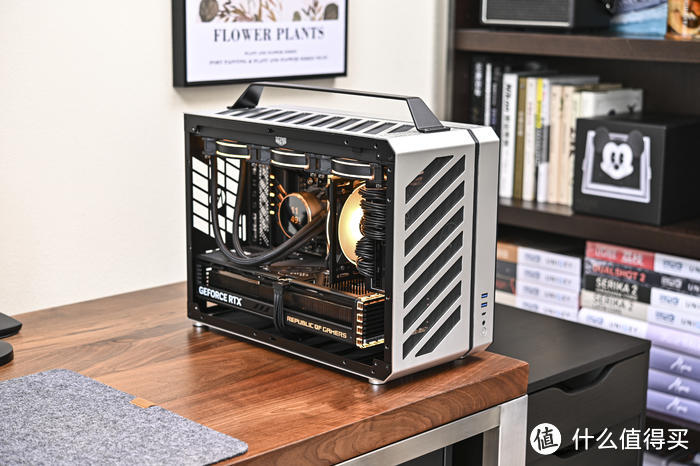

一、整机展示。

整机银黑色调，金色 RGB 灯效（R255，G80，B0）。

以下为主机各角度展示。

机箱主板侧展示。

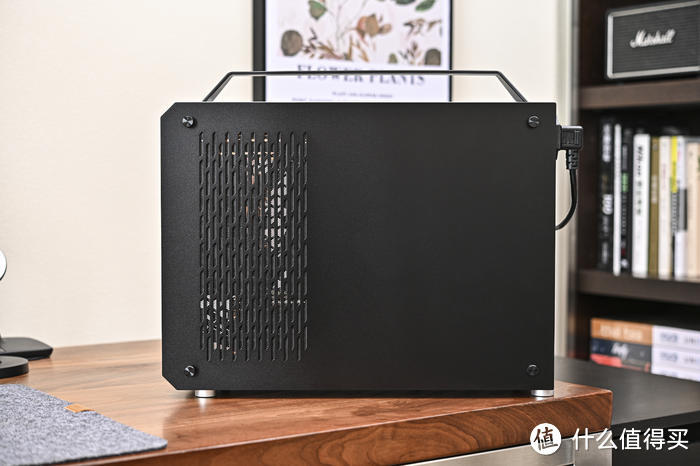

机箱背部一整块 2mm 黑色阳极铝合金侧板，左侧 CNC 条纹通风开孔。

背板同样免工具拆装。移除背板，机箱背部理线展示。

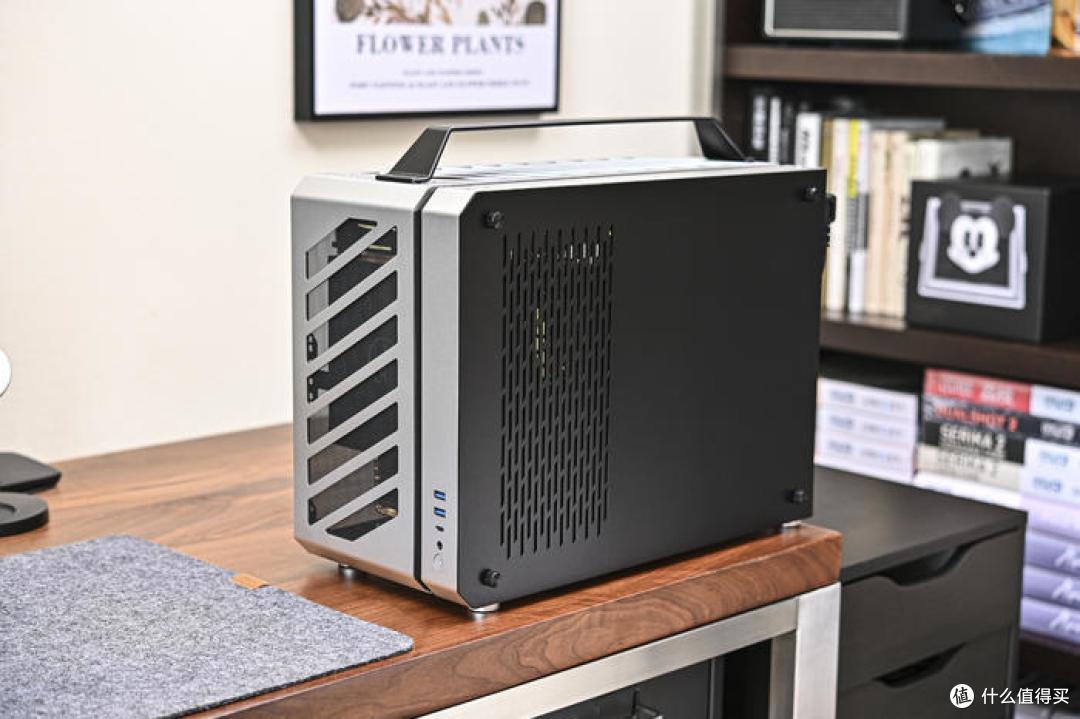

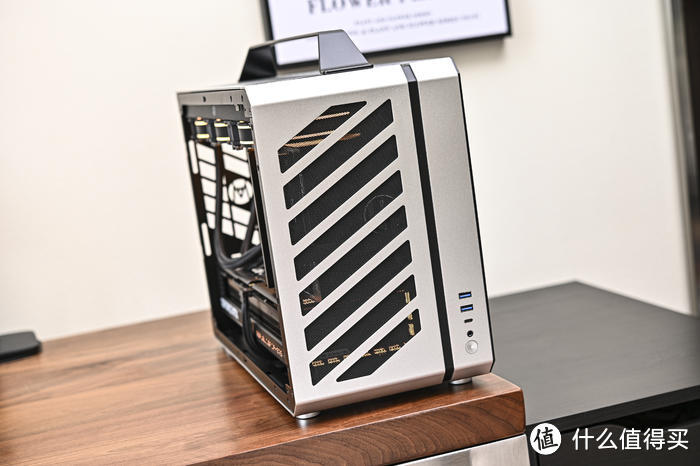

AIR 前面板斜纹开孔通风设计，银色铝合金阳极面板搭配预贴黑色防尘网的撞色设计。

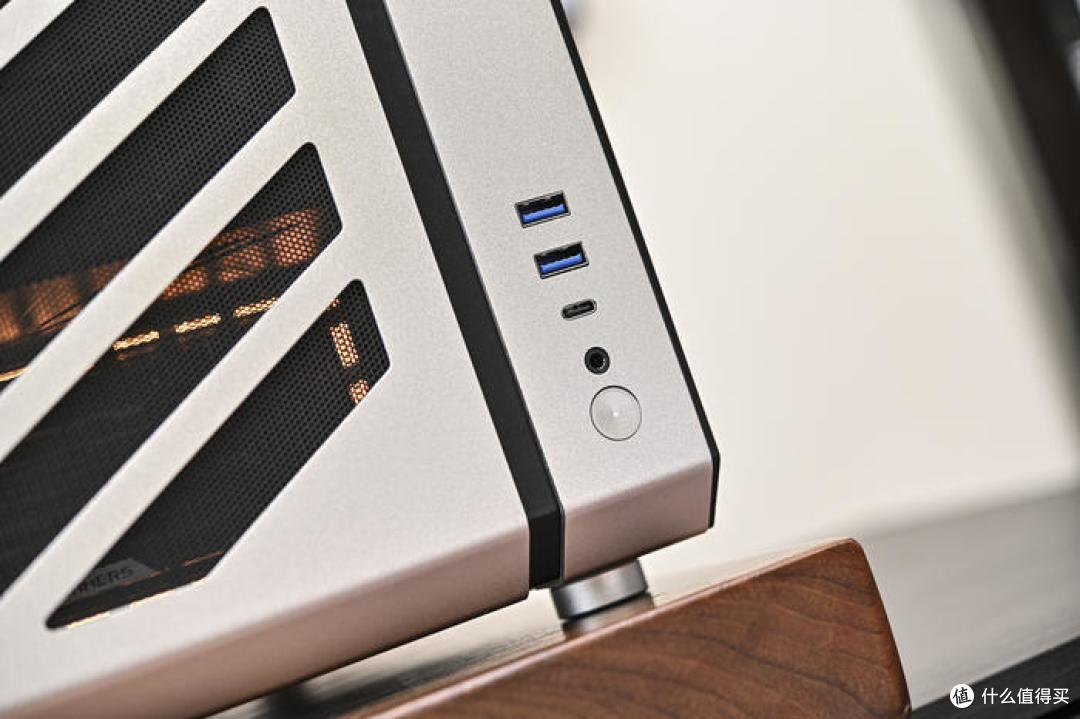

机箱 I/O 在前面板右下角，从上到下分别为：2x USB3.0 TypeA，1x 10G USB Type-C，1x 3.5mm 复合音频接口，1x 机箱全金属材质开关，内置白色LED指示灯。相比以往机型接口更丰富。

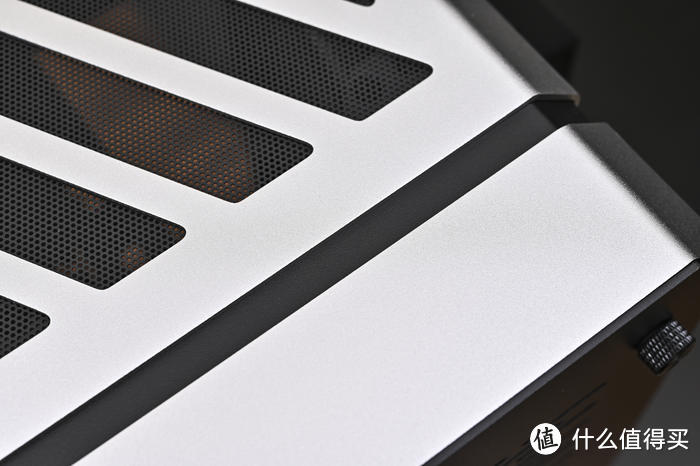

机箱铝合金外壳细节展示。

机箱外壳均采用 2mm 铝合金阳极面板。

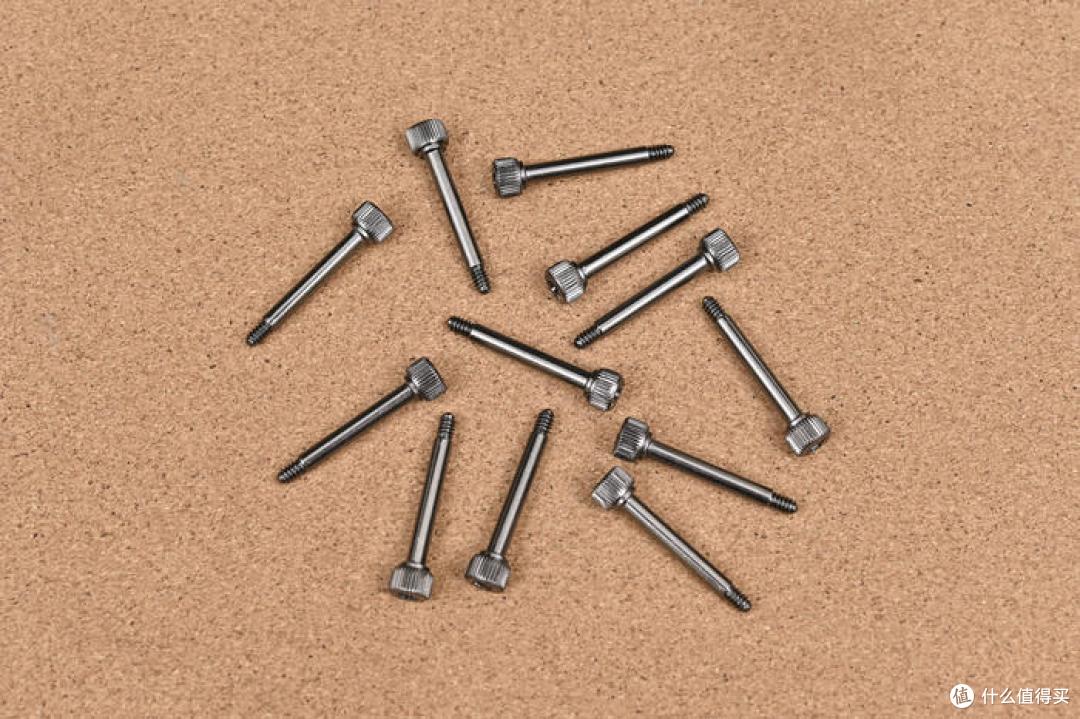

精致的铝合金 CNC 侧板手拧螺丝，正面同心圆刀纹，侧面滚花防滑设计，相比以往更精致。

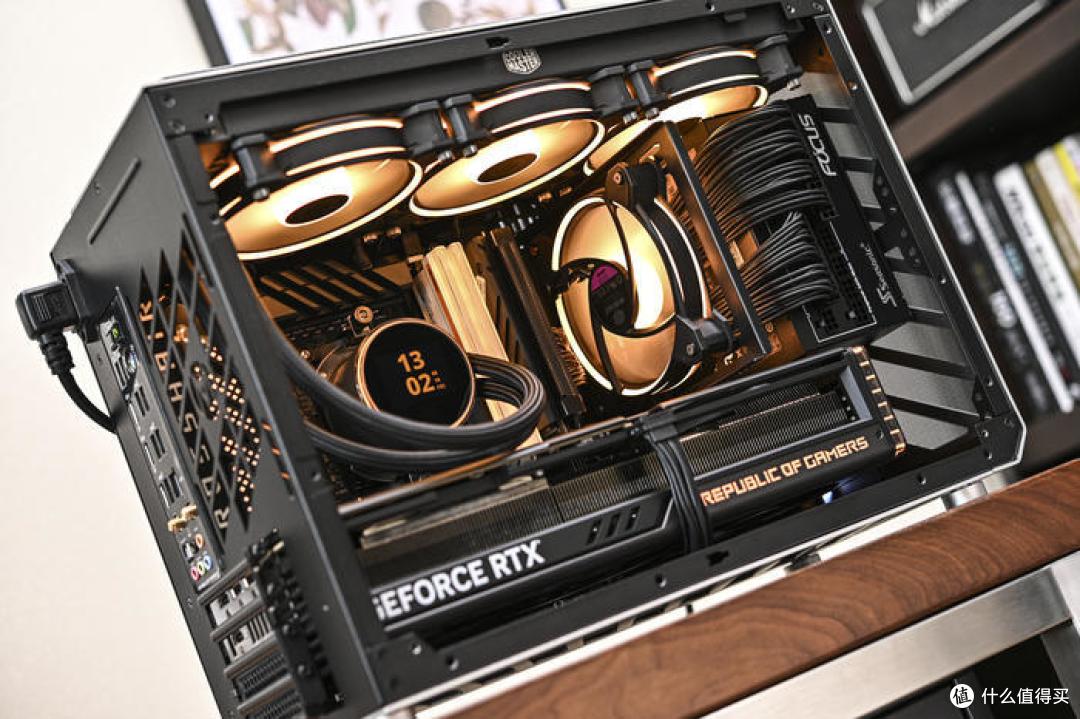

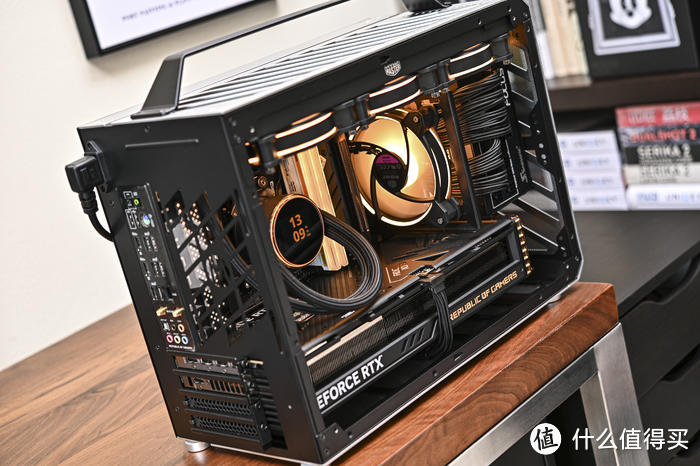

移除机箱左侧钢化玻璃侧板，来看机箱内部各硬件情况。

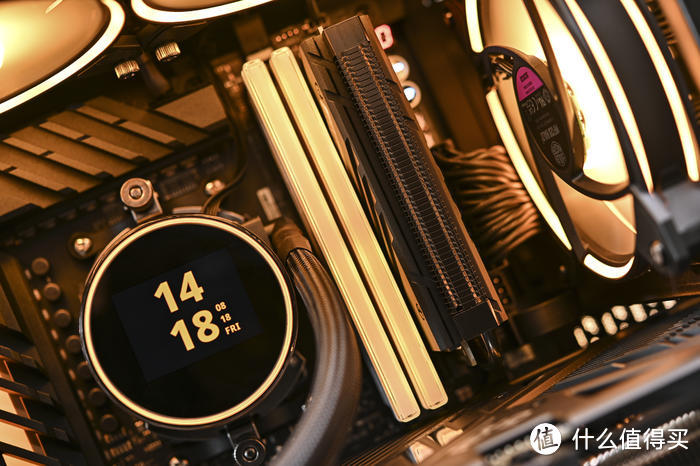

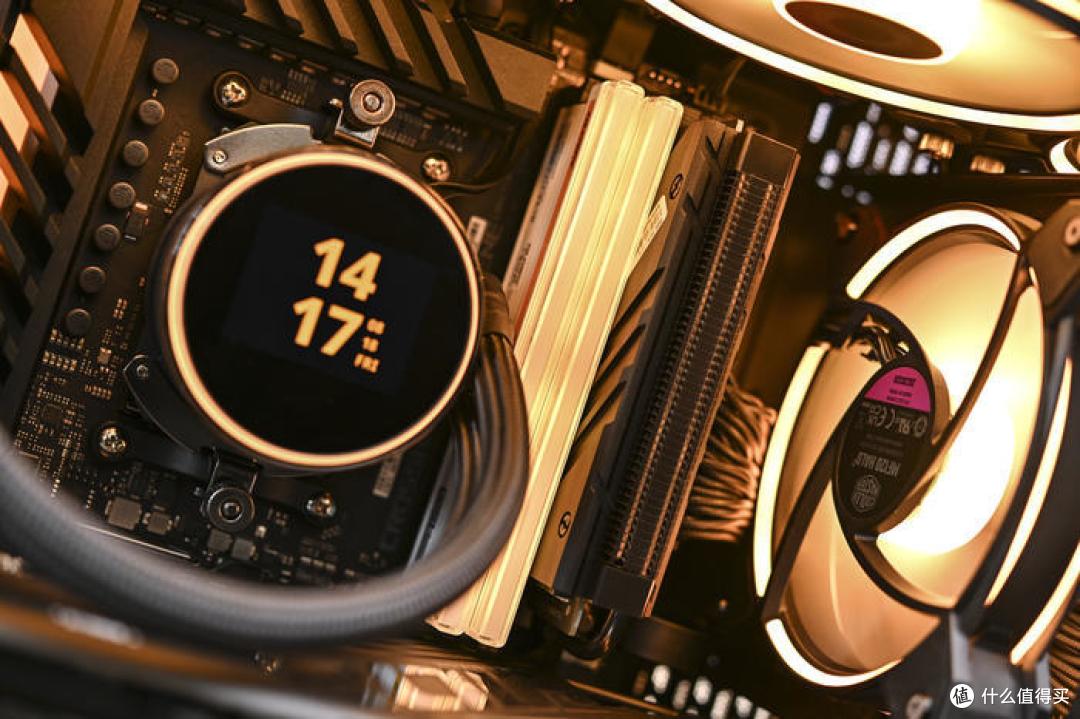

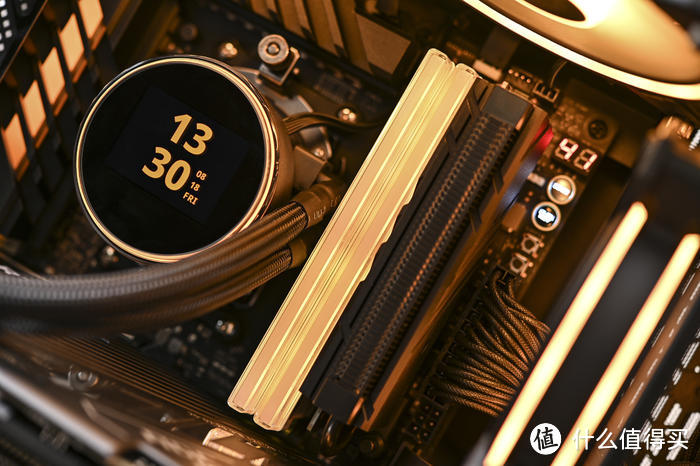

酷冷至尊冰神 G360 幻影水冷头灯效展示。

水冷头上盖的 12 颗独立 ARGB LED 灯珠水冷头环绕式设计，带来饱满、灵动的环绕式体验。

全新设计的第 S 代双腔体水冷头，流速更高，噪音更低。

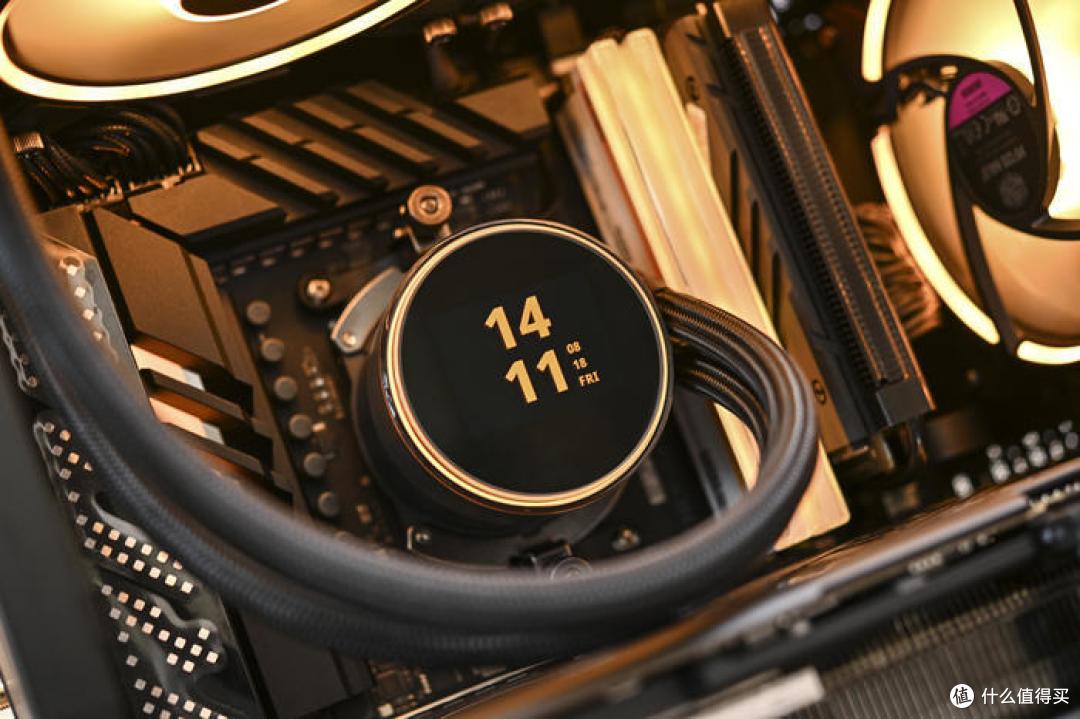

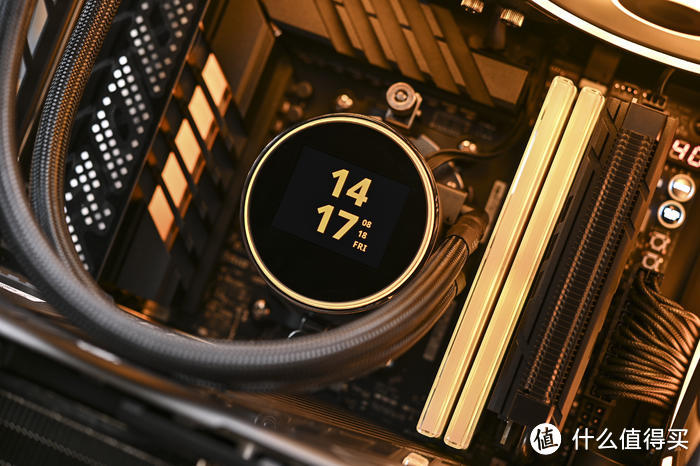

水头使用了 LCD 显示屏，可用于智能监控系统和使用 Master Plus 软件客制化图像。

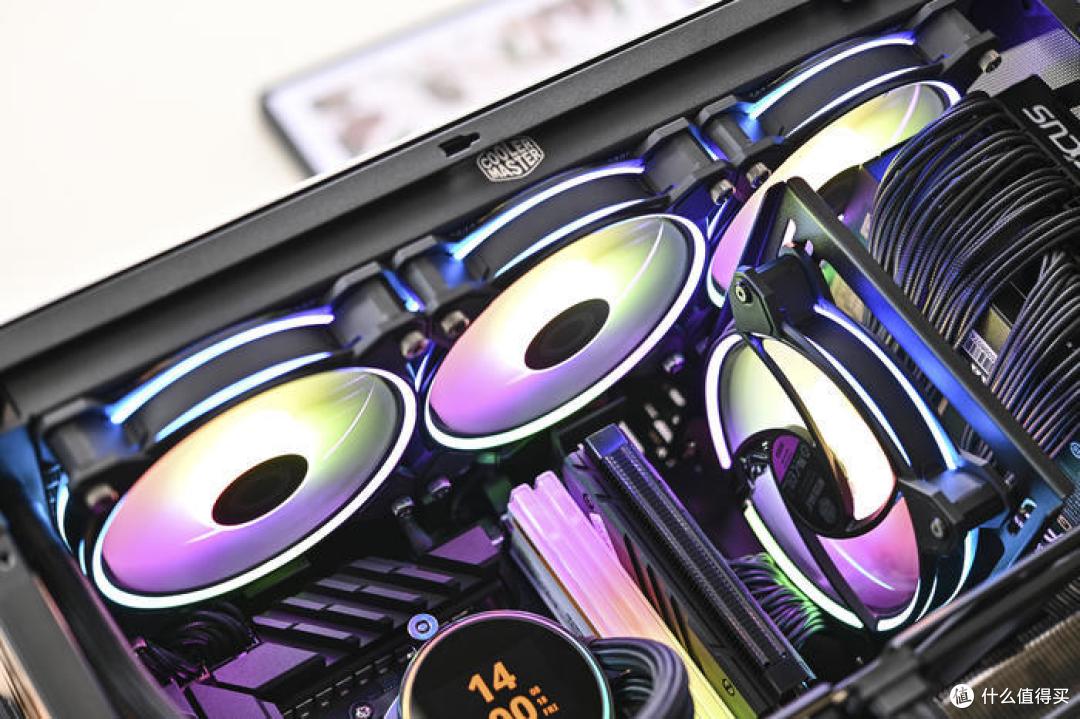

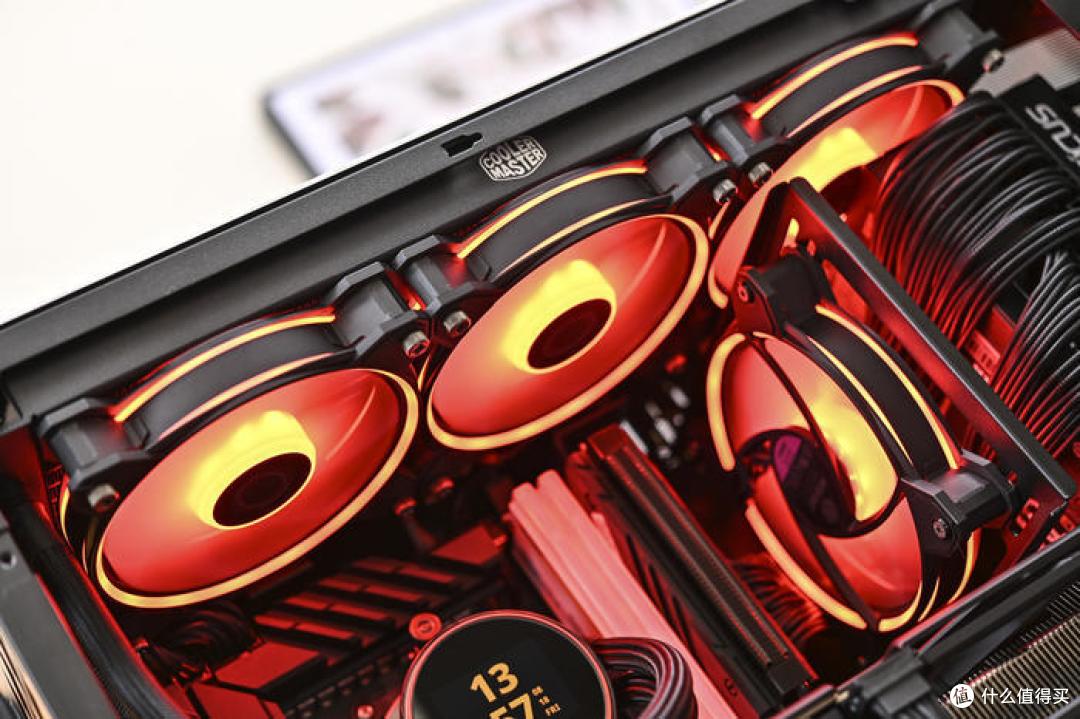

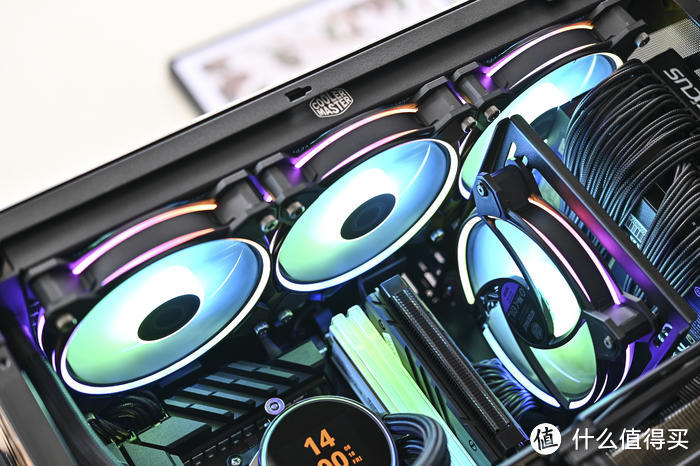

顶部 360mm 水冷排经过优化，散热鳍片的增加使得散热效能提升和加强。

双光圈 Halo² 风扇，风扇效能提升，光效更均匀细腻。

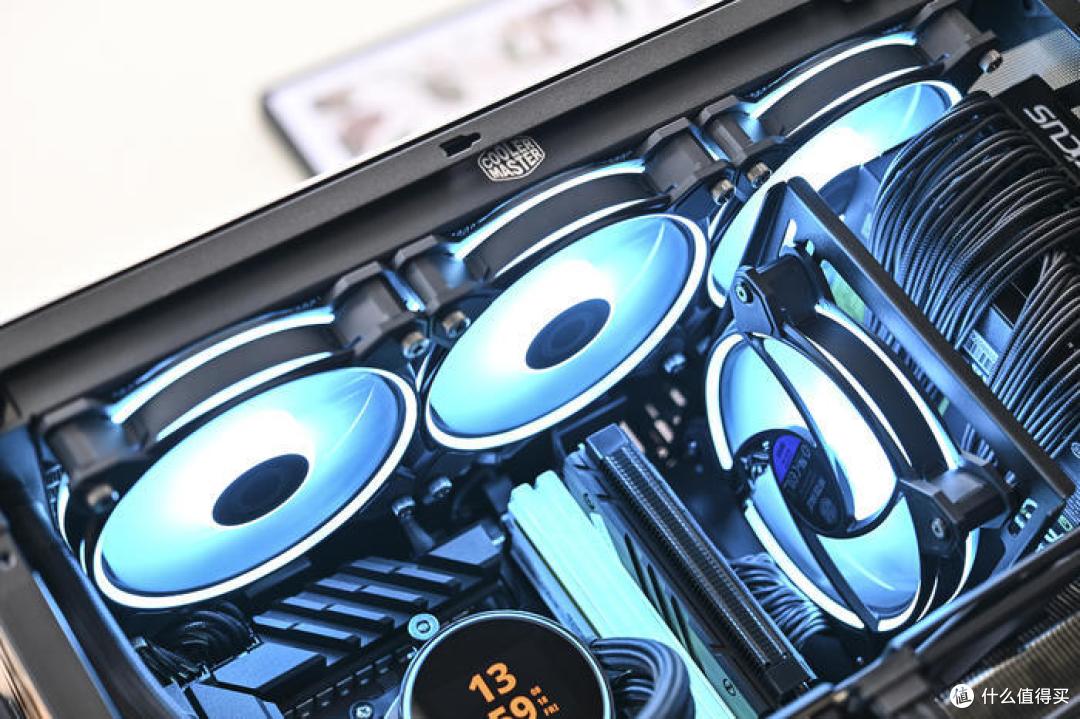

以下为多色彩灯效展示环节。

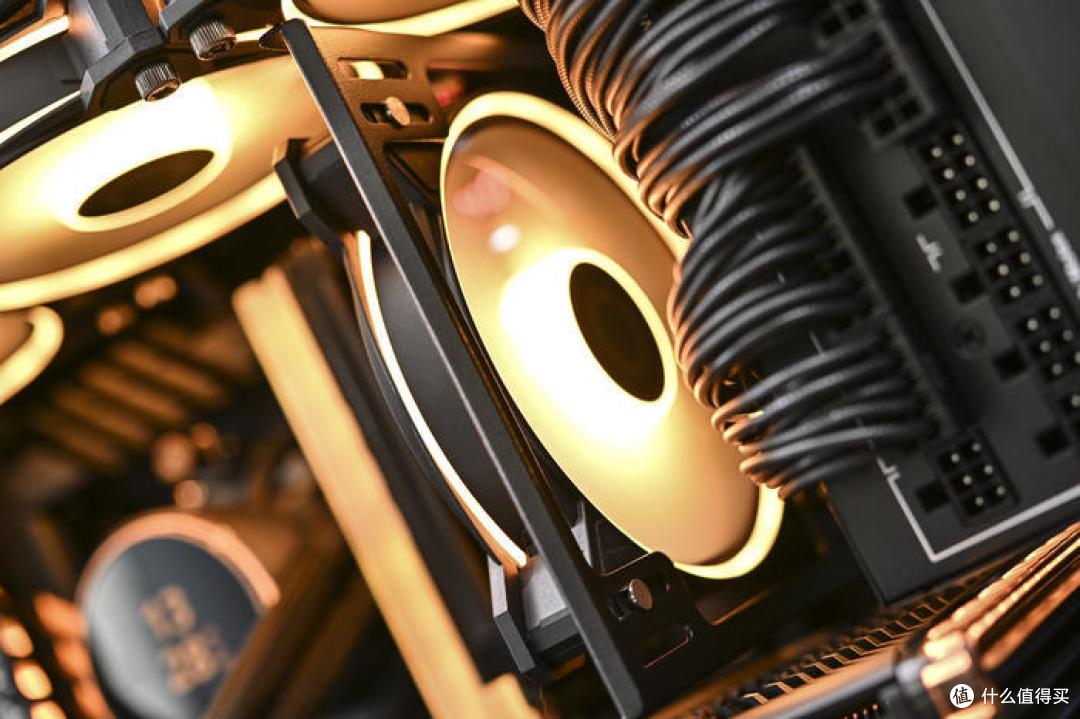

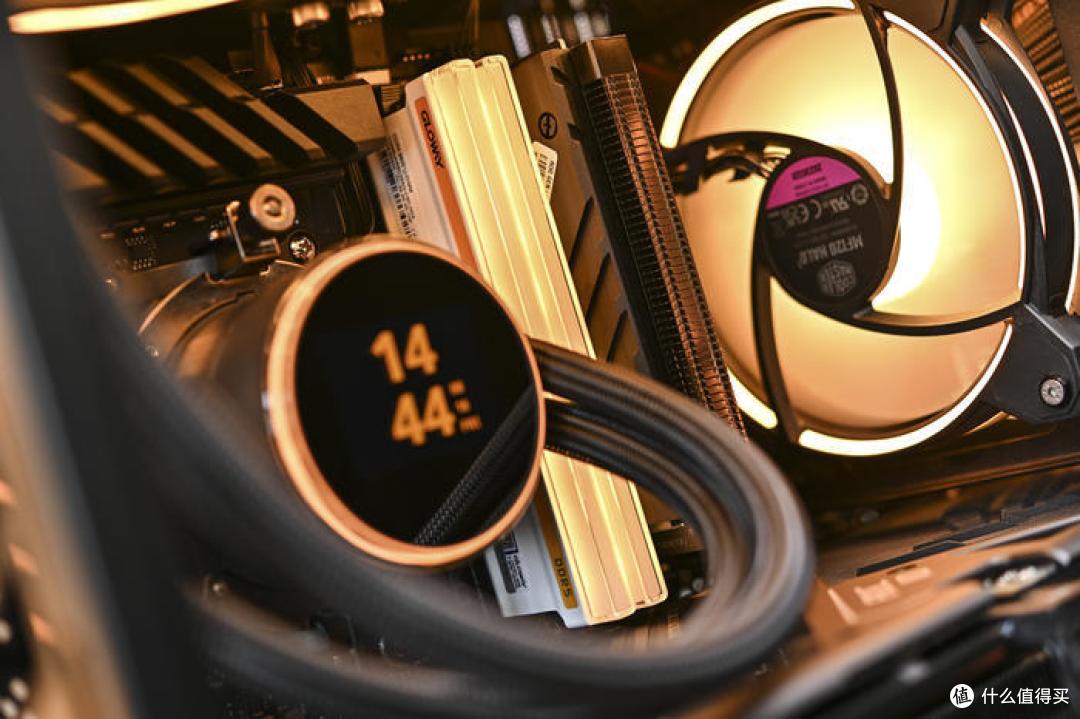

得益于机械大师 C30Pro 优秀设计，在内存旁边安装 1 颗酷冷至尊 MF120 HALO²，可同时给固态硬盘及内存降温散热，特别适合内存超频玩家搭配使用。

酷冷至尊 MF120 HALO² 正面灯效展示。

ROG CROSSHAIR X670E-GENE 供电散热模块灯效。散热片斜切镂空，内置 RGB灯，支持神光同步。

主板供电散热模块采用一体式设计，顶部覆盖印有 ROG CROSSHAIR 字样 Logo，点阵风格。

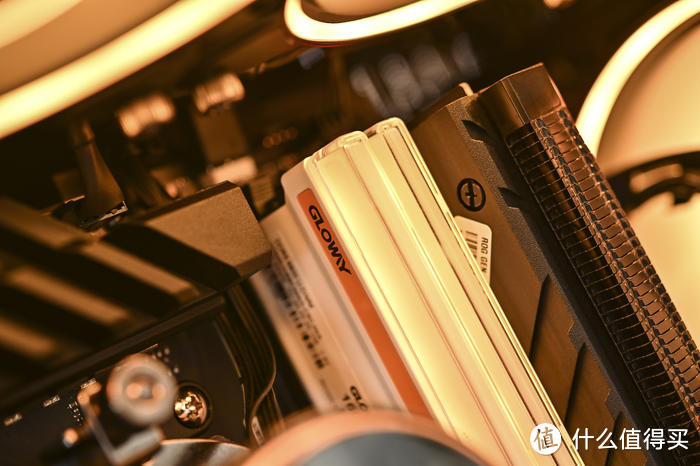

光威神策 DDR5 RGB 6800 皓月白 32GB（16Gx2）灯效展示。

顶部采用高透亚克力材质结合导光条设计，Amicc（欧米格）1680 万色灯珠支持，全新的灯珠不仅拥有更高的亮度和更广的照射范围，还具有出色的色彩还原能力，带来果冻般的清新 RGB 视觉感受，打造完美的电竞氛围感。

海力士 A-Die 颗粒，CL34 超低时序，一键超频达 6800MHz。表面 2.0mm 厚铝制散热片内含黄铜均热板，双面均预贴高性能矽硅脂散热垫，配合 PMIC 导热硅脂垫，强效散热。

主板 GEN-Z.2 的 M.2 插卡式扩展卡，正反面都覆盖了大面积散热片，顶部延伸出一条热管，采用了定制接口与主板连接，且不会影响 PCIe 5.0 x16 插槽的速率。

内装阿斯加特 PCIe AN4+ 2TB x 2。长江存储 Xtacking3.0 架构新一代 TLC 闪存颗粒，连续读写 7450/6500 MB/s，官方五年质保，1200 TBW 耐久度。

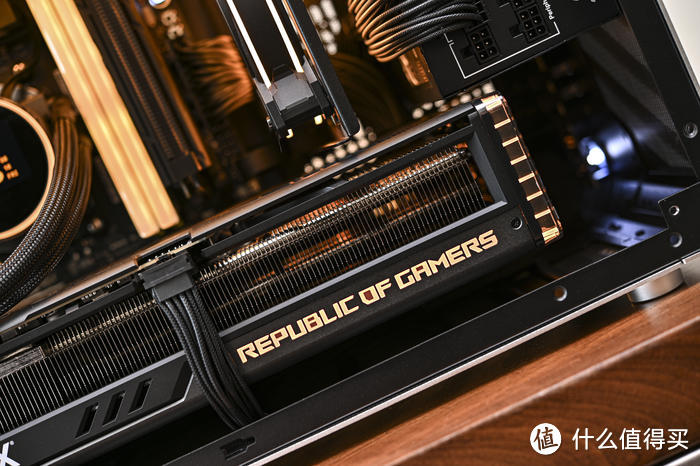

ROG STRIX RTX 4080 O16G Gaming 猛禽显卡侧面灯效展示。

左侧 GEFORCE RTX 标识。

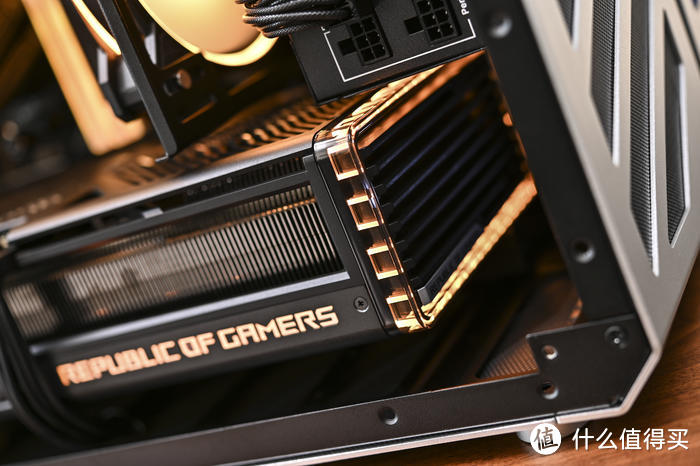

右侧是 REPUBLIC OF GAMERS Logo 字样灯效，右侧透明亚克力为环形灯带，同时具备 ARGB 灯效。

尾部的环形灯带灯效展示。

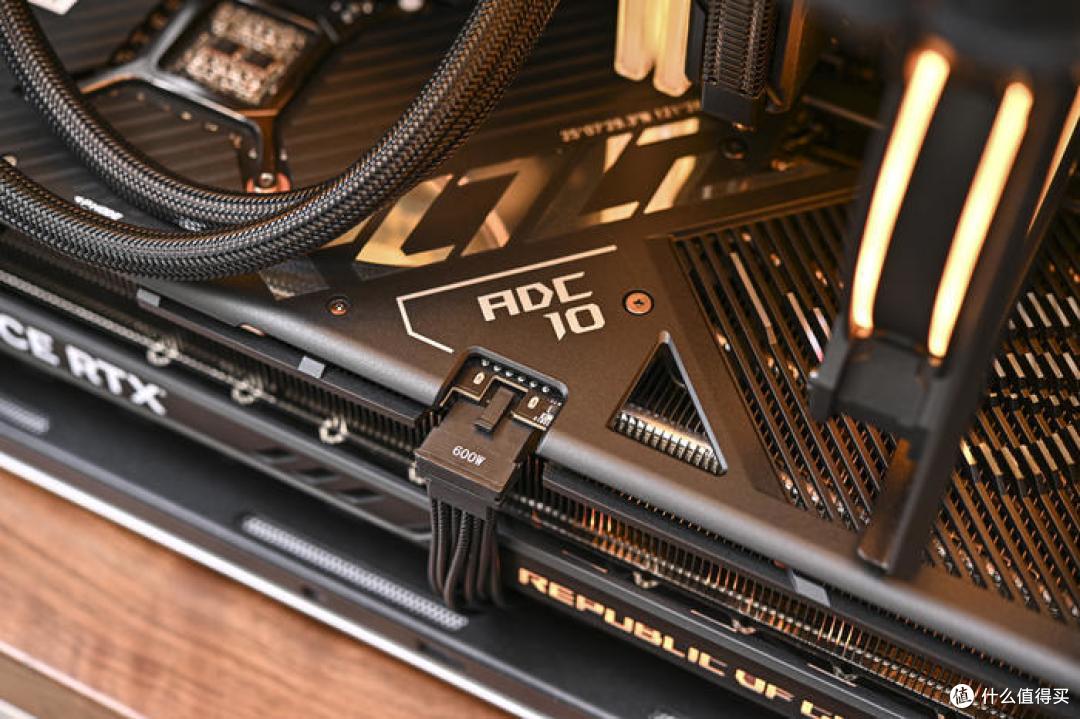

搭配了海韵 90 度 L 型 12VHPWR 压纹模组线。线材采用软质压纹线，细致如编织质感，装机更美观，线径为 16AWG 高规格线径。无需弯折，节省空间，安心盖上机箱侧版。

整卡采用全新的散热模组设计，配备全包围式散热面板、背板和压铸金属框架。

使用了力学性能更好的ADC 10高硬度铝合金材料，大幅增强显卡扛变形的能力。

显卡尾部斜纹格栅镂空处理，尾部镂空式设计，贯穿通风，减少尾部重量防止下垂，同时兼顾散热风道。

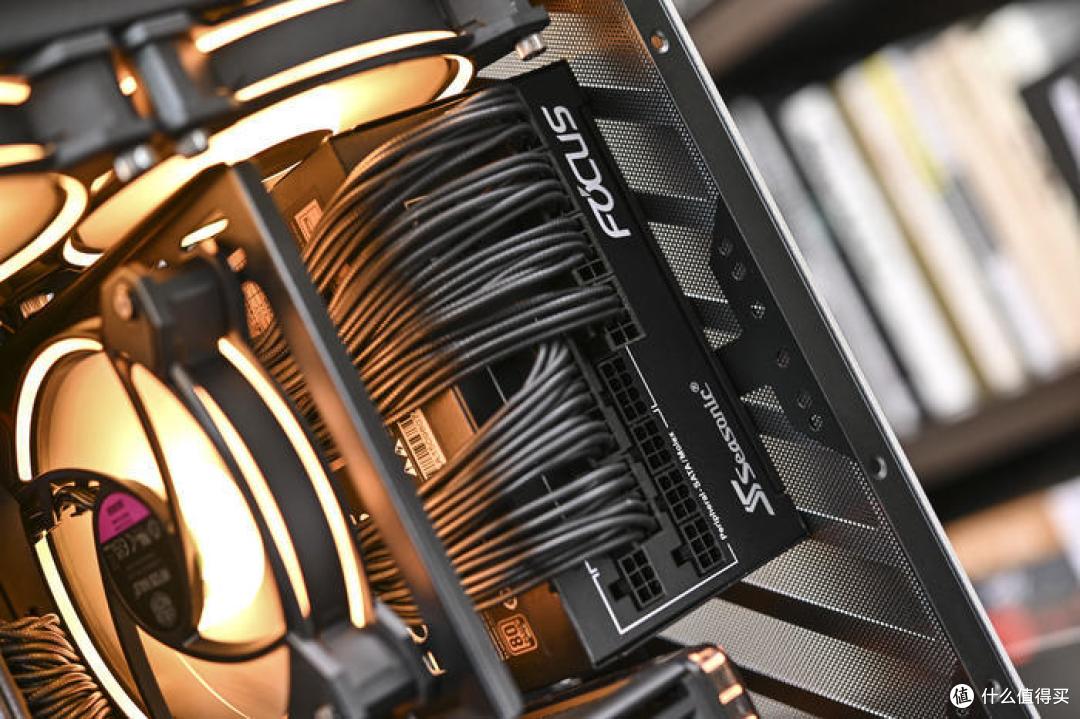

海韵 FOCUS GX-1000 ATX3.0 金牌全模组电源。全日系电容，200% 瞬时峰值功率高于 intel ATX3.0 标准，原生 12VHPWR 接口符合 PCIe 5.0 规范，最高支持 600W 输出。

140mm 短小机身，大功率下依然保持小身材，兼容更多小机箱旗舰配置。自带 13.5cm FDB 风扇，风量更大散热更好，数字 IC 监控实时温度及负载，自动调节风扇转速，更精确控制风扇启停，0dBA 模式延长风扇使用寿命。

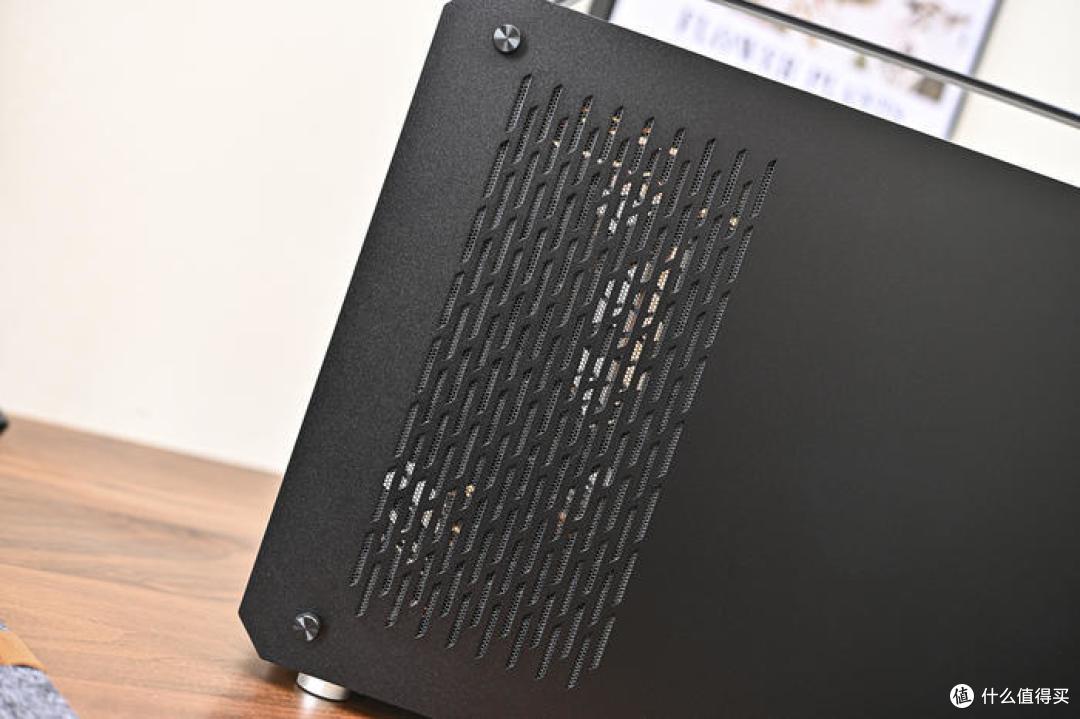

机箱背部左侧条纹通风开孔。

背部左侧背板不规则通风孔洞设计，此处可以安装 240mm 冷排，亦可安装 2 个 120mm 风扇。

这款机箱支持 M-ATX 背插主板，背部拥有充足背插理线空间，理线位设计合理，同时右侧还设有 2 个 2.5 寸硬盘安装位。

机箱尾部左上方为电源接口，下方为主板 I/O 挡板接口，右侧斜纹镂空处为 120mm 风扇安装位，中央镂空的机械大师 Logo。下方为显卡接口。

二、配件开箱。

主板来自华硕玩家国度 ROG CROSSHAIR X670E-GENE。

首先来看附件方面。包括说明页、手册、ROG贴纸各 1 份，感谢信卡片 1 张以及手绳钥匙圈 1 条。

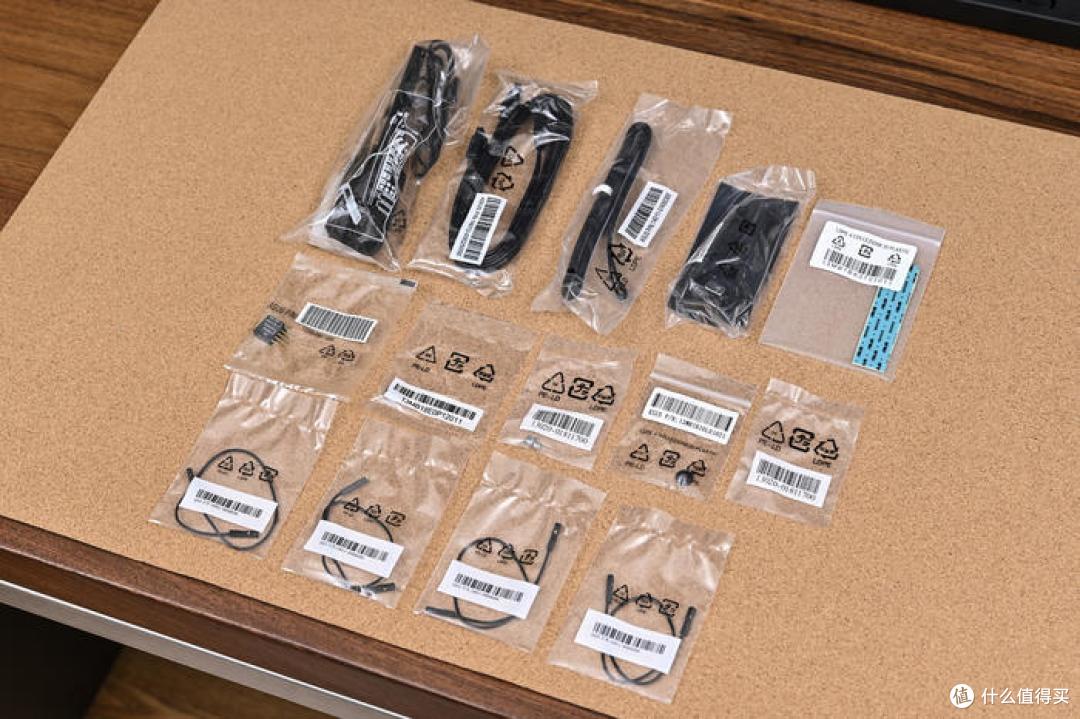

零散附件包括：1 条无线网卡天线、2 条 SATA6 数据线、1 条ARGB连接线，1 个金属简易显卡支撑架（底部为磁吸设计），1 张 M.2 导热贴以及与其他附件和板载接口所对应的连接线、测温线、M.2螺丝包和安装扣等若干。

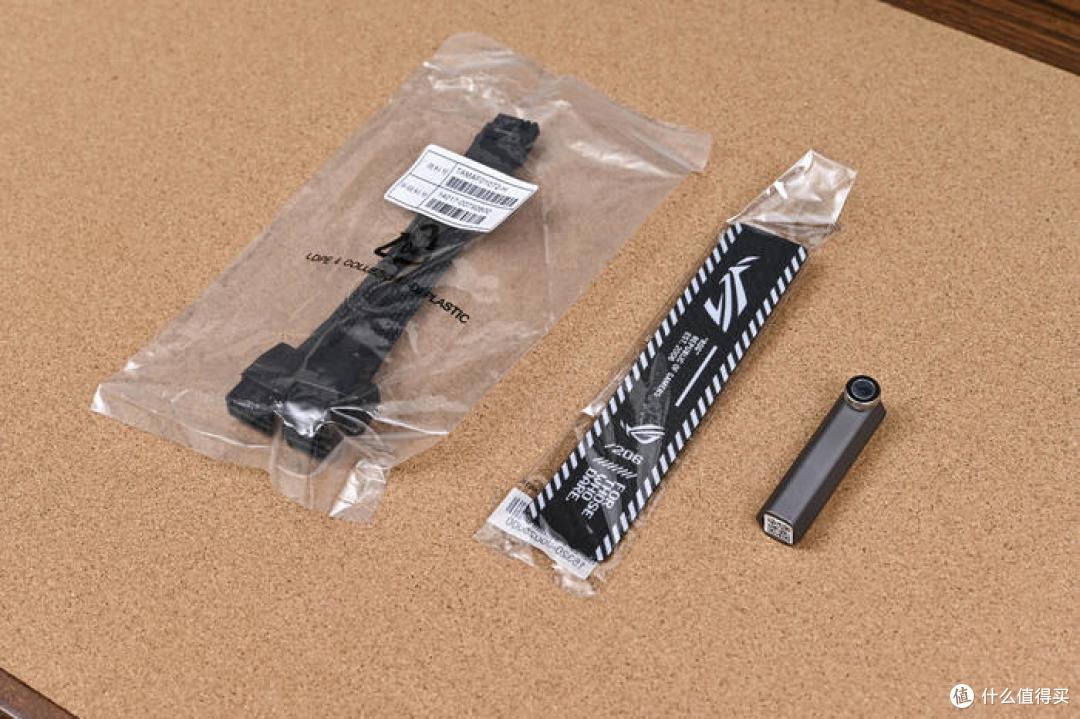

附带一个绒布兜，里面装有 1 个 ROG True Voltician 监控模块以及 1 个驱动 U 盘。

首先是 ROG True Voltician 监控模块。配合主板上的预留接口，可实时监控 12V/5V/3.3V 的电压状态并记录导出相关数据，通过随附的连接线和模块上的跳线设置选择需要测量监控的模式。可通过直插本机板载前置 USB 2.0 插线座或用 Micro USB 接线安装到其他电脑上用于监控显示。

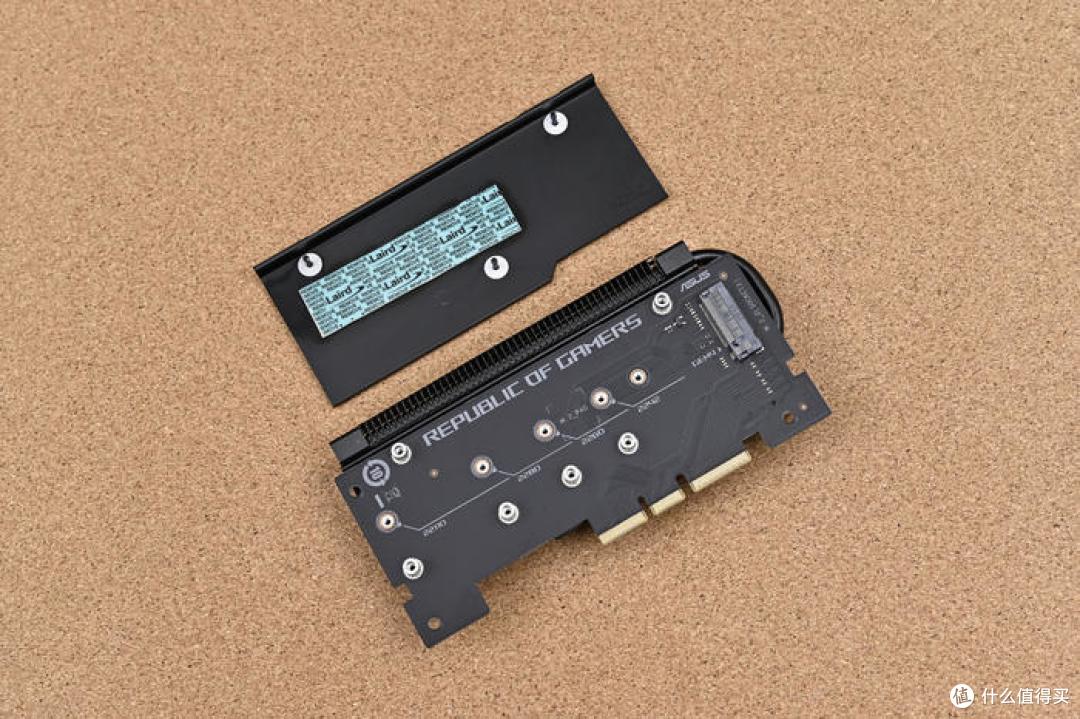

附赠的 GEN-Z.2 的 M.2 插卡式扩展卡，正反面都覆盖了大面积散热片，顶部延伸出一条热管，采用了定制接口与主板连接，且不会影响 PCIe 5.0 x16 插槽的速率。

热管只适用于正面散热片，即 PCIe 5.0 接口对应侧，散热片预贴导热贴。提供最大 PCIe 5.0 x4 速率，SSD 规格上兼容 2242/2260/2280/22110 的尺寸。

背部另一片散热片和正面同样的斜纹切割棱线风格。

没有热管加成，预贴导热贴。背面插槽为 PCIe 4.0 x4 规格，SSD 规格上同样兼容 2242/2260/2280/22110 的尺寸。

取出主板。ROG CROSSHAIR X670E-GENE 这是一款 M-ATX 版型主板，采用黑色主色搭配银色像素点阵风格。

主板采用 16+2 相供电设计，巨大的 L 型供电散热模组，为供电的低温稳定提供支持，两段散热片内嵌一根整体热管,以更好平衡发热。

CPU 供电散热模块采用一体式设计，顶部覆盖印有 ROG CROSSHAIR 字样 Logo，点阵风格。

I/O 侧的散热模块斜切镂空，内置 RGB灯，支持神光同步，在不通电时呈现镜面效果。

CPU 上方供电区域散热片同样粗犷的的斜切风格设计,同样也可以有效增加散热面积。

AMD AM5 LGA1718 插座，支持最新的 Ryzen 7000 系列 CPU，扣具采用黑化设计。

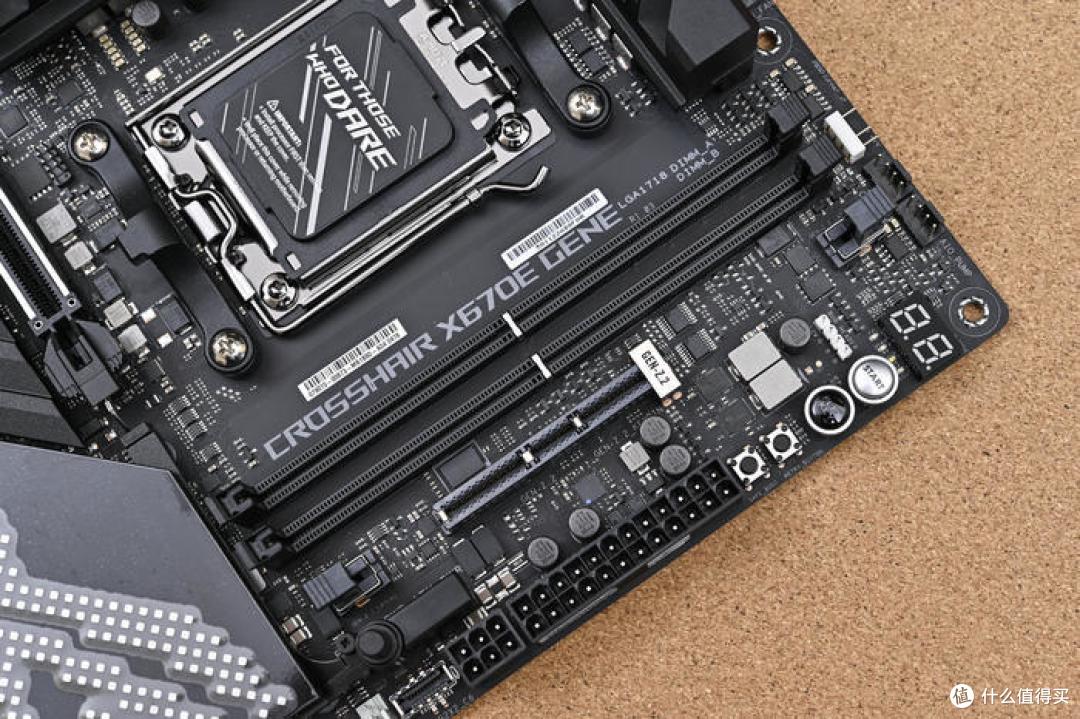

板载 2 条双通道 DDR5 内存插槽，支持最大 128GB DDR5 内存，支持 AMD EXPO 和 Intel XMP 标准，最大支持 OC 6400Mhz+。内存右侧插槽则是 GEN-Z.2 的 M.2 插卡式扩展卡接口。

GEN-Z.2 的 M.2 插卡式扩展卡安装到主板效果。

CPU 供电为双 8Pin 设计，均附带金属屏蔽罩。

主板存储扩展区域则覆盖大面积的芯片组散热模组和M.2散热片，外观设计上同样是粗犷的斜切纹路。

左侧立体的金属拉丝 GENE 标识。

拆开主板 PCIE 插槽下方的 M.2 散热片，预装了底部散热片，初始位置适配 2280 尺寸，对于 2242 与 2260 背面散热片上预装的导热垫已经预留开孔线，只需去除并在下方散热片拧上对应尺寸的固定扣即可。

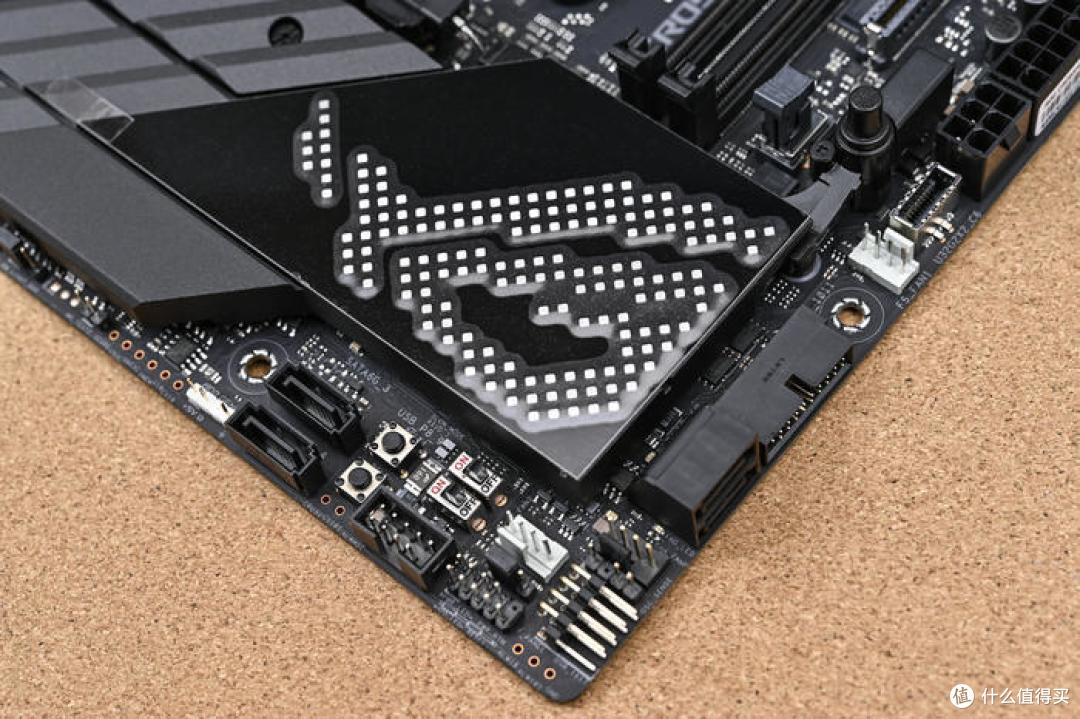

芯片组散热片表面的立体像素点阵风 ROG 败家之眼。提供 4 个 SATA 接口，其中左侧两个垂直主板，另外两个平行主板，旁边紧挨一组前置USB 3.2 Gen1 19-pin接口。

标配 ROG 显卡快拆按钮，升级的版本更顺滑更好用。

主板背面，AMD AM5 平台背板采用了黑镍化效果。

I/O 接口方面，从上到下分别为：1x BIOS刷新和BIOS清除按钮、1x PS/2 键鼠接口、2 个 USB2.0、2 个 USB 4.0（支持 DP 输出）、1 个 USB 3.2 Gen2 Type-C、5 个 USB 3.2 Gen2、1 个 2.5Gb LAN、2x 无线网卡双天线接口、5 个 3.5mm+1个S/PDIF光纤输出的音频接口。

显卡同样来自华硕玩家国度 ASUS ROG STRIX RTX 4080 O16G Gaming 猛禽。

附件方面，包括说明书、可组装的华硕感谢卡、支架及供电线材使用指南，以及一张 ROG 产品收藏卡。

附赠一条 16Pin to 3x8Pin 转接线、带 ROG Logo 的魔术贴一条，还有一个显卡支架。

来看显卡本体。显卡为长方形，尺寸为：357.6 x 149.3 x 70.1mm，外观设计加入了大量赛博朋克世界观的元素，表面采用深灰色铝合金材质表面配有极具特色的红蓝渐变配色。规格方面，ROG Strix RTX 4080 O16G 猛禽显卡采用了 RTX 4080 核心，拥有 9728 个 CUDA 核心，支持 PCIe4.0，显存为最新的 16GB GDDR6X，显存频率为 22.4Gbps。受益于显卡散热用料扎实，显卡的默认频率就达到2625Mhz，加速频率为2655MHz，相比公版频率高出不少（公版为2510MHz）。

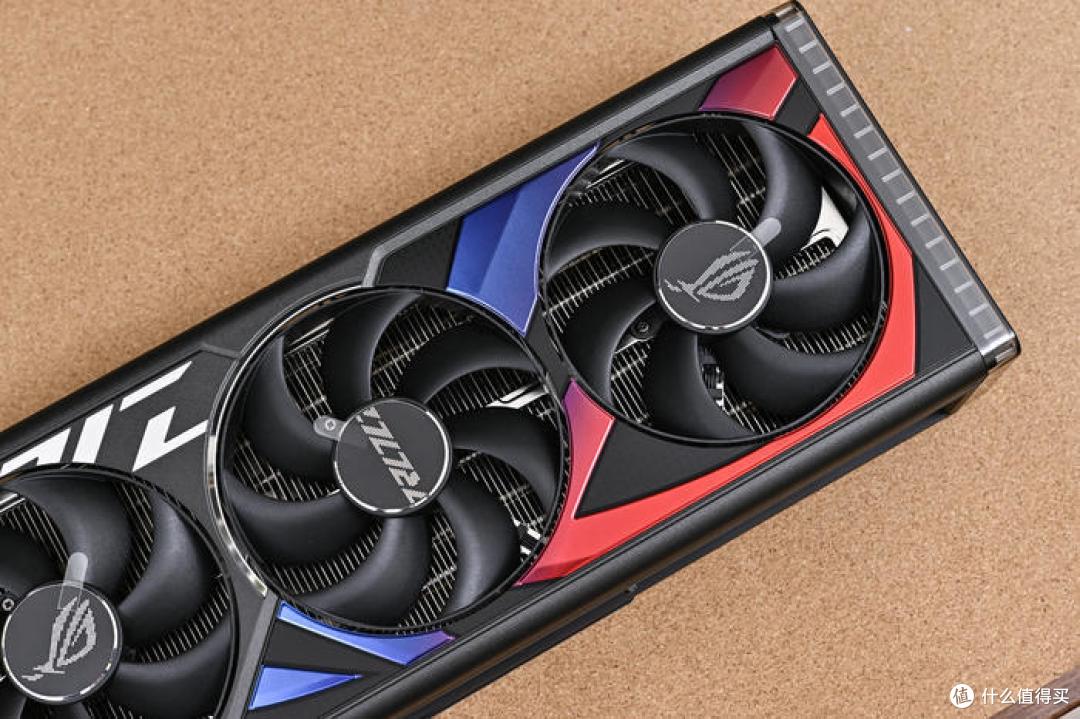

显卡正面三颗巨大的新升级的 Axial-tech 7 扇叶双滚珠轴流风扇，提供比上一代多出 23% 的风量通过显卡，进而实现更低的温度与噪音和更高性能。支持反向旋转和 0dB 技术，准确引导气流，两侧风扇的旋转方向与中央的风扇相反，以减少散热模组内部的空气乱流，并提升通过散热器的风量。同时，具备风扇智能停转模式，当 GPU 温度低于 50℃ 时，三个风扇将停止运转，可以在安静的环境中畅玩不需高性能的游戏，或是执行轻量作业。当温度超过 55℃，风扇便会再次启动，并参考平衡工作或娱乐性能和噪音的转速曲线。

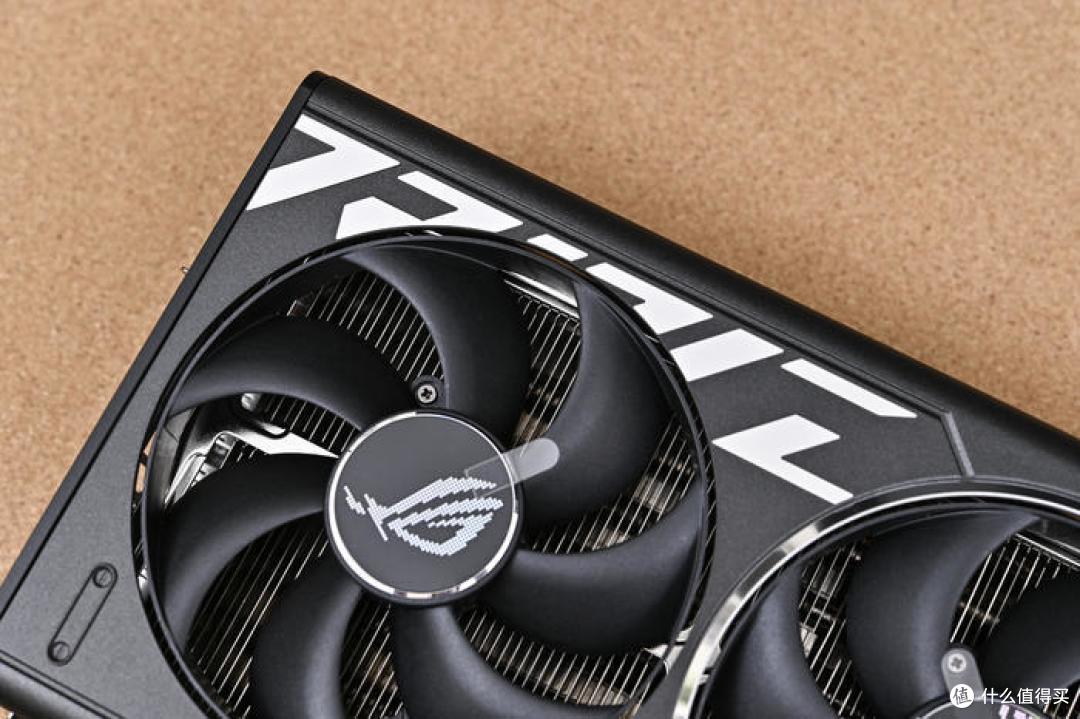

左上角有图腾化的 ROG 信仰 Logo。

右侧红蓝相间的“败家之眼”标志贯穿风扇之间，非常具有设计感。

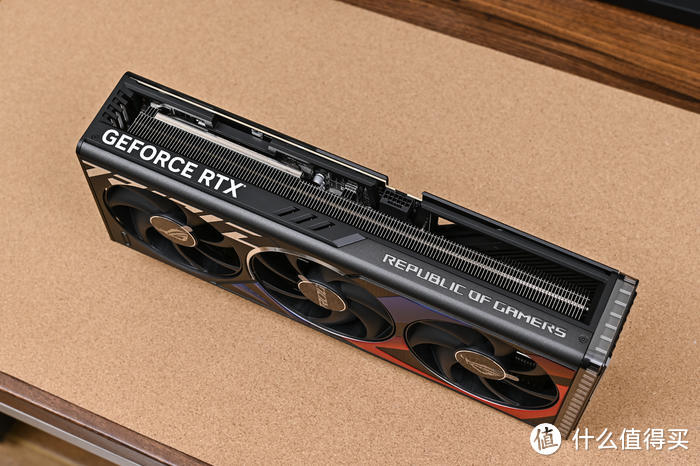

整卡 3.5 槽厚度，显卡侧面可以看到中央全部镂空式设计，内部密集的散热鳍片，核心采用均热板直触与热管内埋设计，内置四个 8 毫米和三个 6 毫米热管，均热板具有铣削而成的凹槽，让散热导管下嵌而不被压平，使热源更有效传递到鳍片。相较于传统的热导板和热导管组合，这种强大的组合在承受 500W 散热负载时，可让 GPU 温度降低多达 5℃。大规模散热系统具备更大的散热空间和更多的散热鳍片，针对三个轴流风扇的风量进行优化，可高效传导 GeForce RTX 4080 GPU 的热量，再由三个轴流风扇高效率排散。

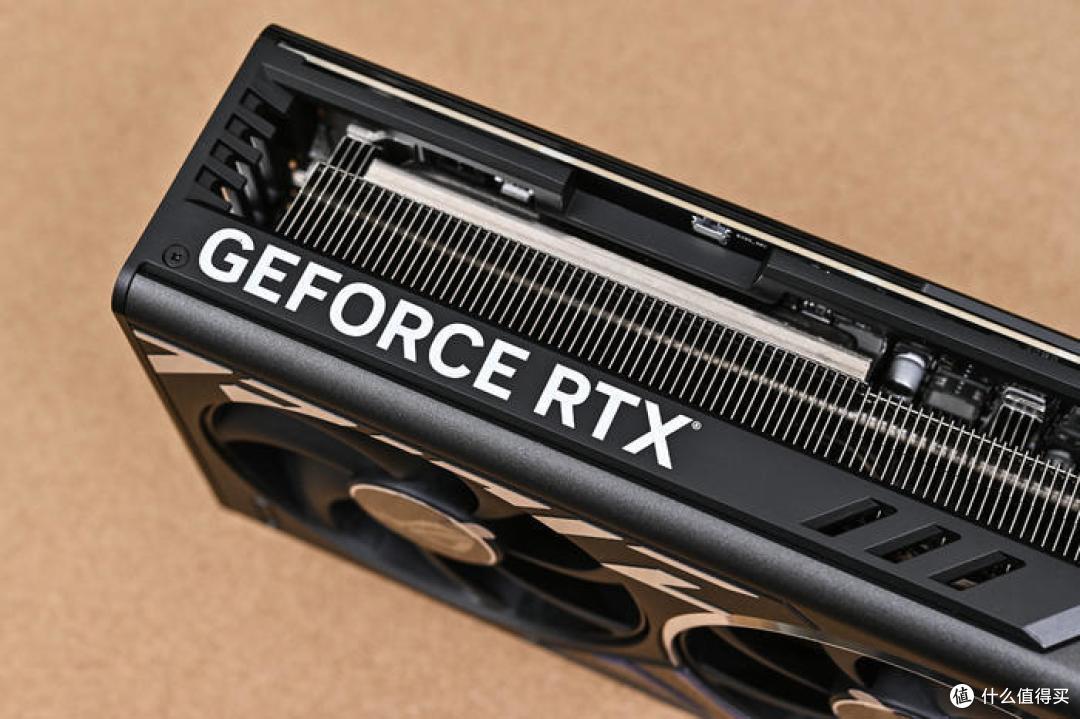

侧面左侧是 GEFORCE RTX 标识。

侧面正中为全新 12VHPWR 供电接口，支持 PCI-E5.0 规范，单口可达 600W，采用 18+3 超合金数字供电方案，GPU部分使用了 MP2888A 控制芯片+TDA21570（70A）MOSFET，显存部分使用 UP9529QQKF+SIC6389（50A）供电方案。数字供电控制搭载高电流供电模组和 15K 电容，带来强劲的性能表现。接口具备功率感测功能，配备高速电路，可持续监控电源供应器的输入功率，并利用方便的 LED 指示电压调节和电源线连接问题。

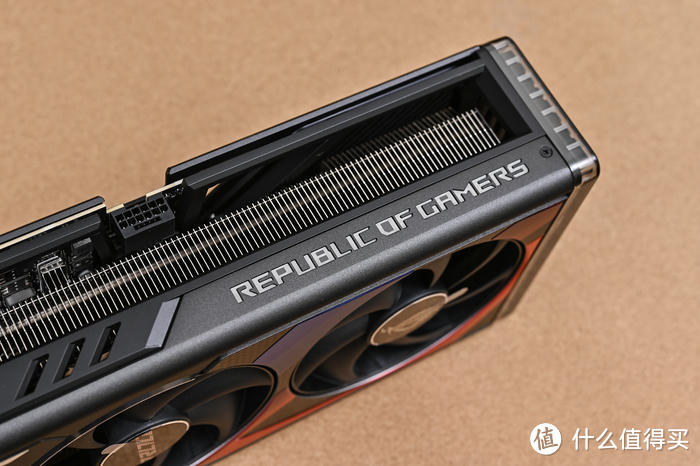

显卡侧面右侧下方是 REPUBLIC OF GAMERS Logo 字样，右侧透明亚克力为环形灯带，同时具备 ARGB 灯效。

尾部的环形灯带，开启神光同步灯效后灯效炫酷。

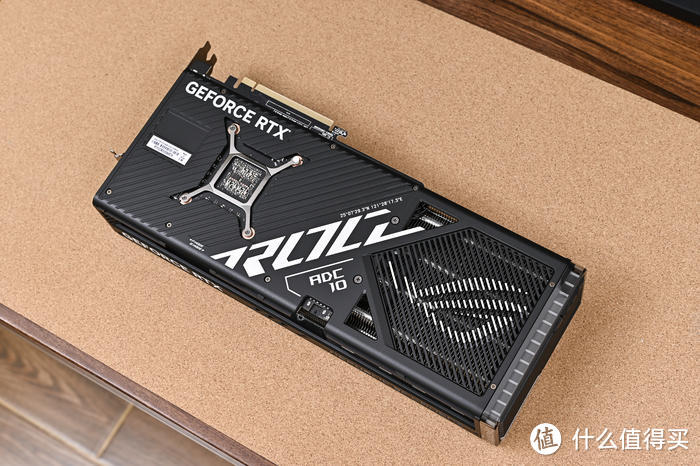

ROG Strix RTX 4080 O16G 猛禽配备金属一体化背板。整卡采用全新的散热模组设计，配备全包围式散热面板、背板和压铸金属框架，使用了力学性能更好的ADC 10高硬度铝合金材料，大幅增强显卡扛变形的能力。

显卡背板左侧斜纹切割纹理，左上角是 GEFORCE RTX 标识，中央为 ROG 图腾文 Logo。

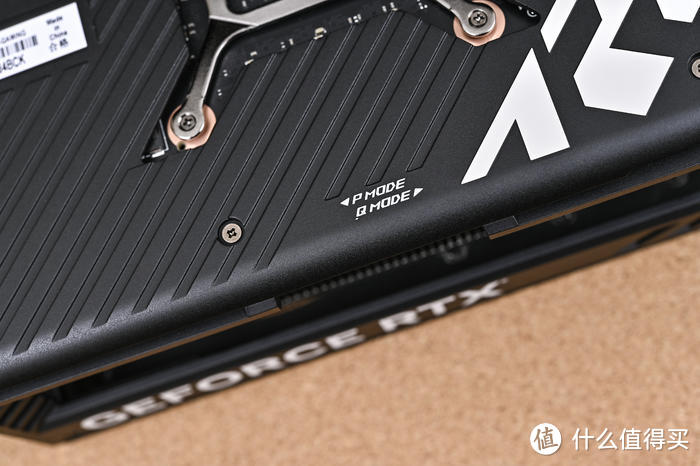

背板左侧面具有方便的双 BIOS 开关。

可以在轴流风扇的「高性能」和「静音」转速配置文件之间快速选择。

显卡尾部斜纹格栅镂空处理，尾部镂空式设计，贯穿通风，减少尾部重量防止下垂，同时兼顾散热风道。上面还雕刻有 ROG Logo，每一个组成条纹均为高光倒角处理。

显卡另一侧同样镂空设计可以看到超大规模的鳍片散热模组及合金框架。高质量的压铸金属框架、护盖和背板，紧紧保护 PCB 并精巧引导风流。

ROG Strix RTX 4080 O16G 猛禽配备高强度双槽不锈钢挡板，并提供了 3 个 DP 1.4a、2 个 HDMI 2.1 接口，均为原生接口，可方便组件多屏显示方案，最大支持 8K 分辨率。

显卡尾部格栅式散热设计，左下角银色金属铭牌印有 REPUBLIC OF GAMERS Logo，右上角还具备两个 PWM FanConnectⅡ 接口，方便连接风扇，提升整体散热性能。

内存来自光威（Gloway）神策 DDR5 RGB 6800 皓月白 32GB（16Gx2）。

附赠一套质感不错的白色装机手套。

取下外包装套盒，内含精致的纯黑色磁吸内胆盒，上翻打开磁吸盒盖，首先映入眼帘的是一张详情页卡纸，黑底金字介绍了“神策”名字的起源，同时金色线条勾勒出内存各个角度的精致素描图。

打开详情页卡纸，可以看到内存被固定在量身打造的泡绵中，保障运输过程的安全，内存金手指均有乳白色护套防止氧化。

取出内存本体，内存正面采用上下分层设计，下方为 2.0mm 铝合金散热装甲，做了电泳白色工艺喷涂，属于富有光泽的亮面，中央做了弧形 CNC 凸显质感。中央区域是一条鹅黄色装饰条，这是光威神策内存的标志色彩。作为一款 ARGB 灯条，顶部采用了特色高透亚克力材质构成发光区域。

散热方面，表面 2.0mm 厚铝制散热片内含黄铜均热板，双面均预贴高性能矽硅脂散热垫，紧贴散热片、PCB 和颗粒，配合 PMIC 导热硅脂垫，强效散热。

右侧注明了 DDR5 规格。

左侧标注了光威的 Logo。

内存背面左侧是铭牌贴纸，标注了内存频率、电压、时序、容量等性能参数，内存频率：DDR5 6800MHz，时序为：C34-45-45-108，电压为：1.4V，单条 16GB 容量。选用海力士 A-Die 颗粒，在主板、处理器和其他硬件适配的情况下，可以低时序超频至更高频率。内存还板载 PMIC 加强版电源管理芯片，实现更稳定的电源负载，拒绝锁电压。同时，颗粒加入 ON-die ECC 提供自动纠错能力让内存运行更稳定可靠，减轻 CPU 负担。右侧则是光威的防伪二维码贴标。下方金手指为加厚的 10 μm 金手指，不必担心氧化和剐蹭，提高耐用度，延长使用寿命。PCB 也采用 10 层 PCB 板，采用先进的堆叠设计，将电路布线层层叠加，优化信号传输，减小干扰，带来更稳定的数据传输和处理能力。

顶部采用高透亚克力材质结合导光条设计，Amicc（欧米格）1680 万色灯珠支持，全新的灯珠不仅拥有更高的亮度和更广的照射范围，还具有出色的色彩还原能力，带来果冻般的清新 RGB 视觉感受，打造完美的电竞氛围感。

固态硬盘来自阿斯加特 Asgard PCIe AN4+ 2TB。

打开包装来看包装内部内容，包含说明书一本，固态硬盘一个，硬盘有透明塑胶壳包裹保障运输过程安全，还贴心的附赠了一把迷你螺丝刀和固态硬盘螺丝方便安装使用。阿斯加特 Asgard PCIe AN4+ 2TB 为官方五年质保，1200 TBW 耐久度，MTBF 达 150 万小时。

取出固态本体。硬盘采用黑色 PCB 设计（这款固态硬盘市面有黑色和白色两种 PCB，性能相同，仅仅是颜色区别），M.2 2280 规格，支持最新 NVMe 1.4 标准，NVMe PCIe Gen4 SSD，上方贴有铭牌贴纸，标注了具体型号。硬盘为 2TB 版本，采用基于长江存储晶栈 Xtacking3.0 架构新一代 TLC 闪存颗粒，拥有 2400MT/s 的单颗芯片接口速度，与上代相比提升 50%，使用四通道方案实现高达 7450MB/s，连续读写 7450/6500 MB/s，NVMe 1.4 技术标准，具备 HMB 及 SLC Cache 技术，可提供稳定可靠的高速使用环境，完全满足电竞游戏及生产力需求。

PCB 单面颗粒设计，中央贴有详细参数信息贴纸，背面无任何芯片，这就让整体厚度降到最低，可以适配笔记本、PS5 等空间狭小的安装使用环境。背面还有阿斯加特的防伪二维码贴标。

电源选择了海韵 SEASONIC FOCUS GX-1000 White。

附送了说明书、质保卡、12VHPVR 接线指南、STEAM 充值卡以及绑带螺丝若干。

这款黑色电源附赠了黑色的压纹模组线材，轻松理线。PVC 压纹工艺，细致如编织质感，比普通模组线更软，更好走线，装机更美观，使用足料铜芯高规格用料，16AWG 线径，耐高电流合金铜端子，安全可靠稳定输出。

标配 PCIe 5.0 显卡线材。

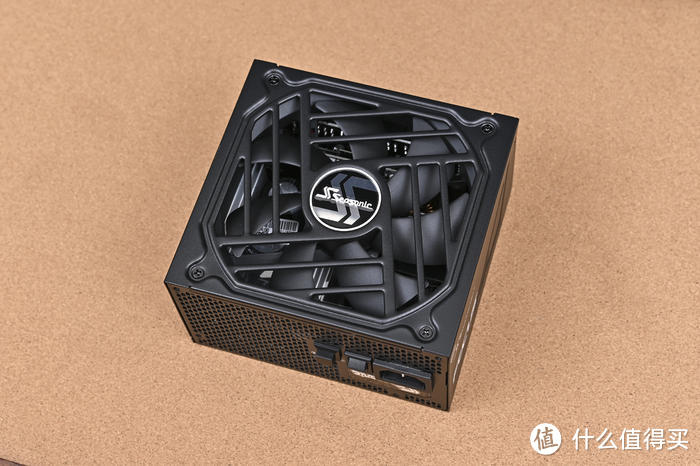

电源本体，全新设计的 Focus 外观，整体尺寸为：140x150x86mm，这款电源能保持 1000W 的功率供应长度仅为 14cm，可以用于各类小型机箱搭配旗舰配置。电源正面是巨大的风扇开孔，中央为海韵金属铭牌 Logo。内含 1 颗 13.5cm FDB 液压动态风扇，相交 12cm 风扇散热效果更好，同等风量转速更低更静音。第四代创新数字 IC 智能温控技术，数字 IC 监控实时温度及负载，自动调节风扇转速，更精确控制风扇启停，0dBA 模式延长风扇使用寿命。

背部铭牌贴纸标注具体参数。全日系电容，10 年质保，通过 80 Plus 金牌认证，转换效率超过 90%，高转换效率，发热量更低，帮助延长硬件使用寿命，符合 intel ATX3.0 规范，在 10W 或 2% 极低负载下达到 76% 转换效率，且符合 Erp Lot6（待机 0.5W）节能设计要求。0.5% 浮动电压输出更快动态响应，更快瞬态压摆率，更稳电压输出，优于 intel ATX3.0 标准。同时，这款电源还支持海韵 SDP 智能双重保护技术，确保系统在极限负载下的稳定与安全。

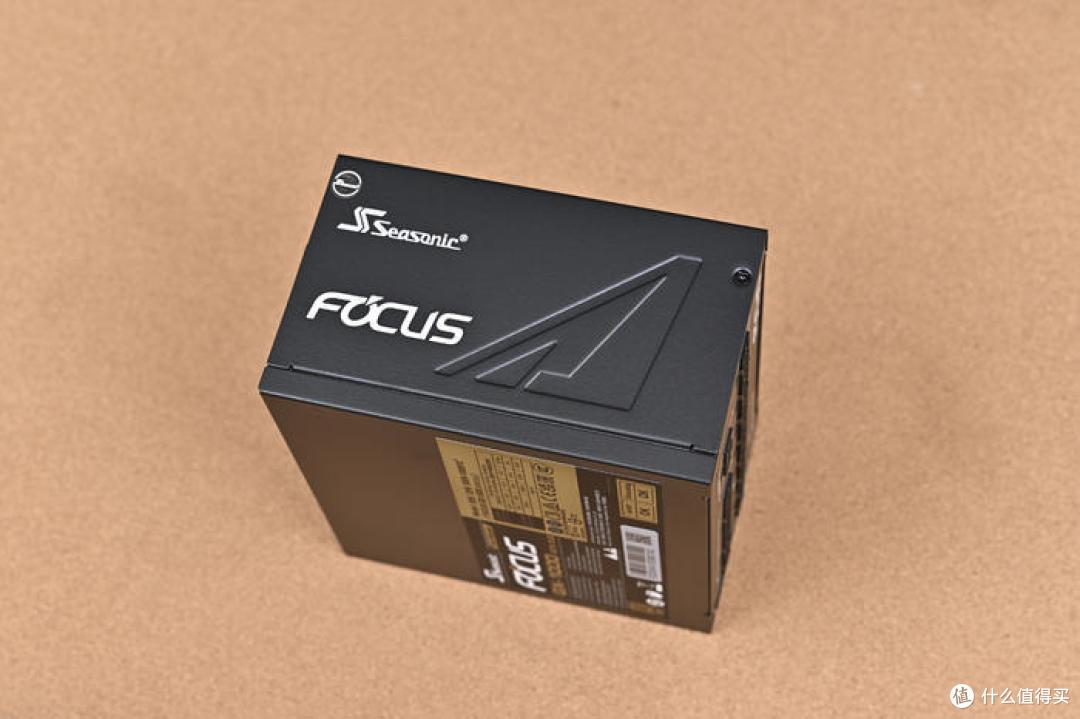

电源侧面印着“FOCUS”的字样，还有凹印的造型设计，左上角是海韵的品牌Logo。

另一侧相同的设计。

模组线输出接口，CPU/PCI-E 共用的 +12V 输出接口有 5 个。原生 PCIe 5.0 12VHPWR 16Pin 接口，使用 9.2A 耐高电流合金铜端子，可承载高达 600W 输出。

电源的尾部，通体镂空设计提高散热能力，左侧是供电口，上面有金属铭牌，中间是电源开关，右侧是电源模式选择，有静音和静冷两种模式。

散热器来自酷冷至尊 CoolerMaster 冰神 G360 幻影。

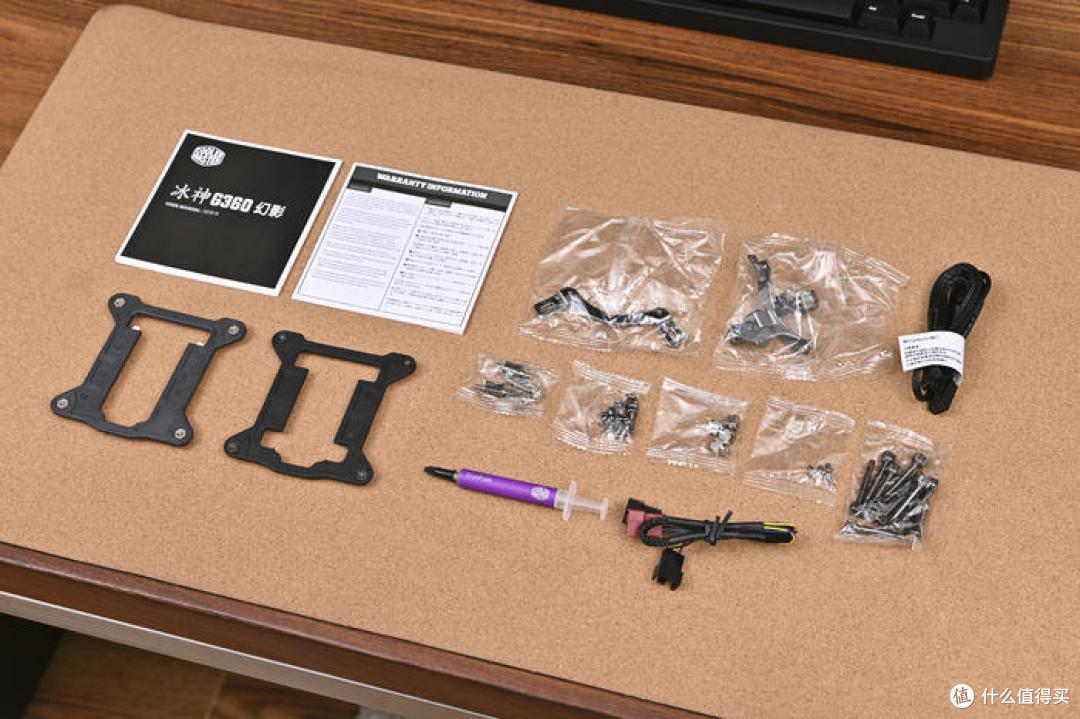

附件方面非常丰富，包括说明书、保修卡，扣具方面支援 intel LGA 1700、1200、115X、2066、2011，以及 AM5、AM4。1根 5V3Pin 一分三转接线、一根风扇 4Pin 一分三转接线以及 1 管高性能导热硅脂。

取出一体水冷本体。全黑化设计，黑色尼龙编织水管，接头包覆处材质为橡胶。这款冷排采用全新 S 双腔体水头设计，更高流量、更低噪音、强化散热性能，搭配了大尺寸纯铜底板。

冷排侧面印有 Cooler Master 标识。

冷排一侧为防漏泄压阀。

全黑化 360 铝制冷排。尺寸为：394 x 119.6 x 27.2mm。

冷排经过优化, 散热鳍片的增加使得散热面积增大，散热效能提升和加强。

另一侧是冷排进出水管，末端采用密封加固环固定更加牢靠不易漏水，旁边还配置有泄压阀。水冷管采用 EPDM 工业级车用材质，外面包蛇皮网，可大幅降低水冷液的蒸发率，具备耐腐蚀、抗氧化的特点能延长使用寿命。

水冷头原型设计，前面板为一块 LCD 显示屏，用于智能监控系统和使用 Master Plus 软件客制化图像。水冷头上盖一圈 12 颗独立 ARGB LED 灯珠水冷头环绕式设计，带来饱满、灵动的环绕式体验，支持各大厂商主板 ARGB 神光同步。

冷头水泵采用第 S 代双腔体设计，升级的水流道和水压结合定制的铜底部将鳍片的热量迅速散发。升级性能的同时，进一步降低噪音，水泵噪音值(Max) ：12 dB(A)。

水冷头进出水管头比较小巧，避免遮挡内存，同时水管头可以左右旋转，适合各种走管方式安装。

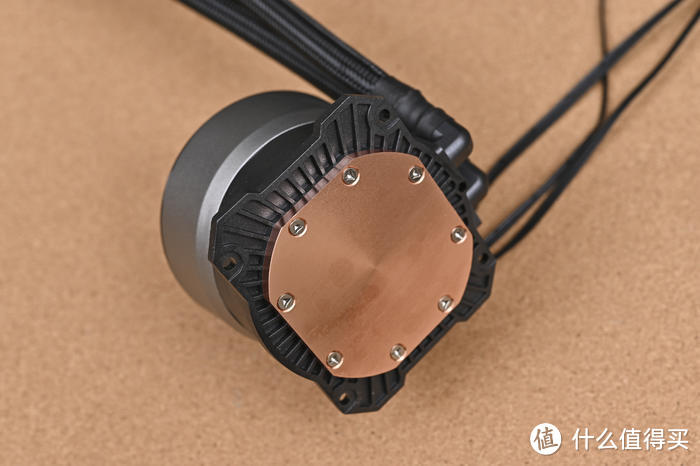

冷头底部加大纯铜散热底座，可以和 CPU 接触更充分，导热更均匀，同时内部设计了精密的超薄鳍片，形成更多的水冷液微通道，提高散热效率。

标配 3 把 120mm 双光圈 Halo² 风扇，黑框白扇叶，Rifle 轴承，风扇效能提升，二代光效更均匀细腻。支持风扇菊花链互联，安装方便。

风扇侧面的双光圈灯效灯圈。

风扇背部同样具备灯效，前后左右 ARGB 无死角。转速：650 ~ 2050 RPM ± 10% RPM，风量 (Max) ：51.88 CFM，风压 (Max) ：2.89 mmH2O，噪音值 (Max) ：27 dB(A)。四周具备大面积减震橡胶，减轻震动产生的噪音。

安装到冷排的效果。

风扇固定螺丝采用手拧螺丝，无需工具即可安装。

安装效果展示。

机箱风扇同样来自酷冷至尊 CoolerMaster MF120 HALO²。

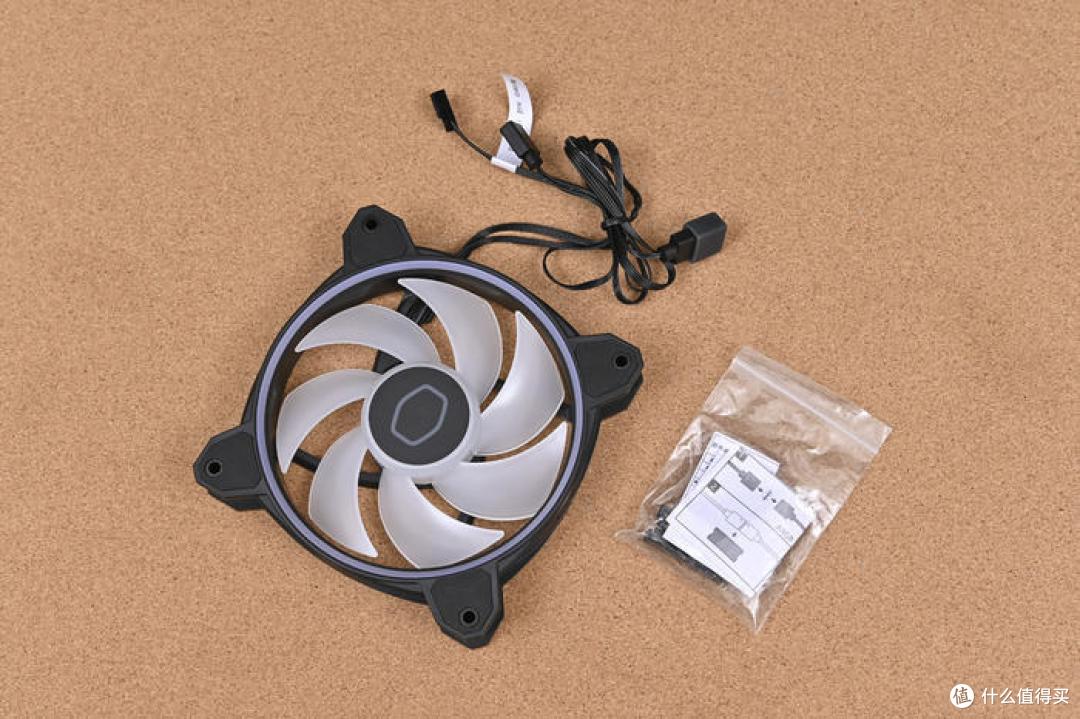

内含风扇本体 1 颗以及安装螺丝、5V3Pin 对接插针。

风扇正面。双光圈黑框白扇叶，混合型扇框结构更稳定，Rifle 轴承，风扇效能相比一代提升 10%，二代光效更均匀细腻。转速：0 ~ 2050 RPM ± 5% RPM，风量 (Max) ：51.88 CFM，风压 (Max) ：2.89 mmH2O，噪音值 (Max) ：27 dB(A)。

风扇背部展示。四周具备大面积减震橡胶，减轻震动产生的噪音。支持多风扇菊花链互联，安装方便。
