因为人类还没有发展到天顶星科技，所以：86面板AP就是一个坑货

最近不是在聊AC-AP和Mesh的布网方案嘛，就有很多人提到了一个妖孽级别的网络产品——86面板AP。

正所谓一粒老鼠屎坏了整锅粥，86AP面板的存在让大家对无线设备产生了巨大的歧义，最终往往选择不到真正适用的无线基础设备。

一直以来，iN总是告诉大家MESH是一个很坑的东西。其原因在于MESH技术解决的仅仅是无线接入点之间的互联互通，并不能真正的提高所谓的无线体验。即便是你看到手机通过了MESH子路由扩展的Wi-Fi网络信号满满，你也很难得到真正的无线高速。

原因则在于MESH仅仅扩展无线范围，并不能真正的保持无线带宽，更别说扩展无线带宽了。

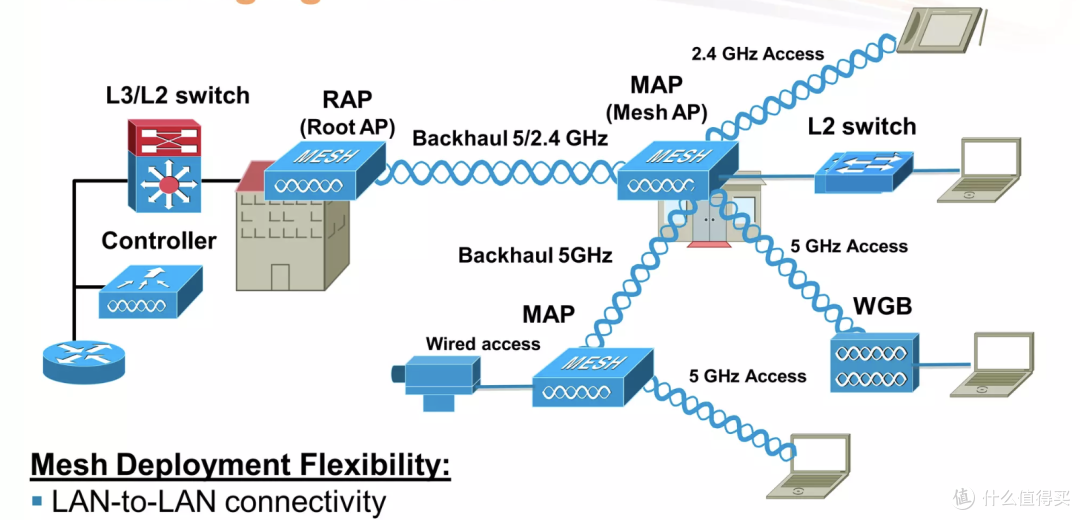

原因就在于无论是你用无线回程还是用有线回程的方式，最终MAP（Mesh AP，也就是大家说的子路由）上的数据还会汇总到RAP（root AP，也就是大家说的主路由）中，无线信号数据并不能直接进入以太网。也就是说在传输的过程中，数据先得在你家兜圈子，最后兜兜转转的到达RAP再进入以太网。

而和MESH AP不同的是，AC+AP的模式，AP都直接接入了以太网，无线数据也就没有中间商赚差价的一下子进入了以太网。

所以之前在说如果你可以做到MESH路由器上完整的有线回程了，那么你就不如干脆适用AC-AP的方案接驳自己的无线网络。

这时候就有人说了，AP发热，AP的效率低，AP的信号不好……然后一问这些人，原来使用的是AP面板……

这东西提都别提，大多数AP面板都是个坑货。

iN所提到的AP是这种东西：

当然了，AP也有不同的形态，挂在房顶上的通常是最好用的。

这是因为无线信号极化的原因导致的。

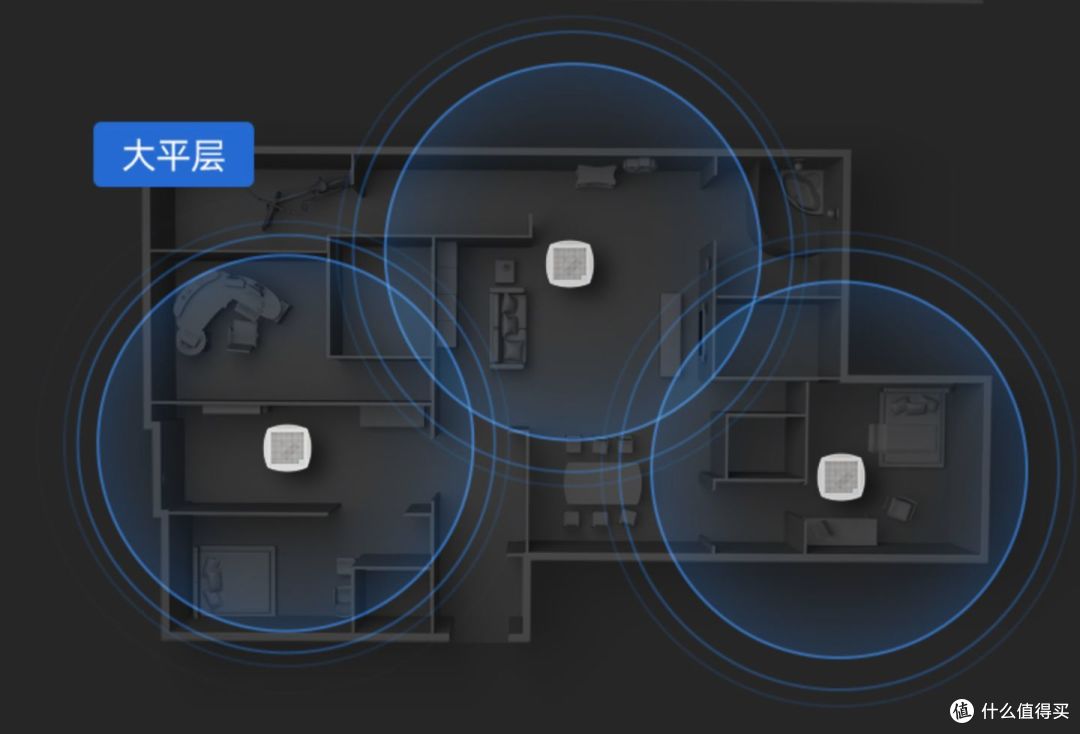

大家一提到无线覆盖范围的时候就往往会看到厂商提供的无线信号覆盖图：

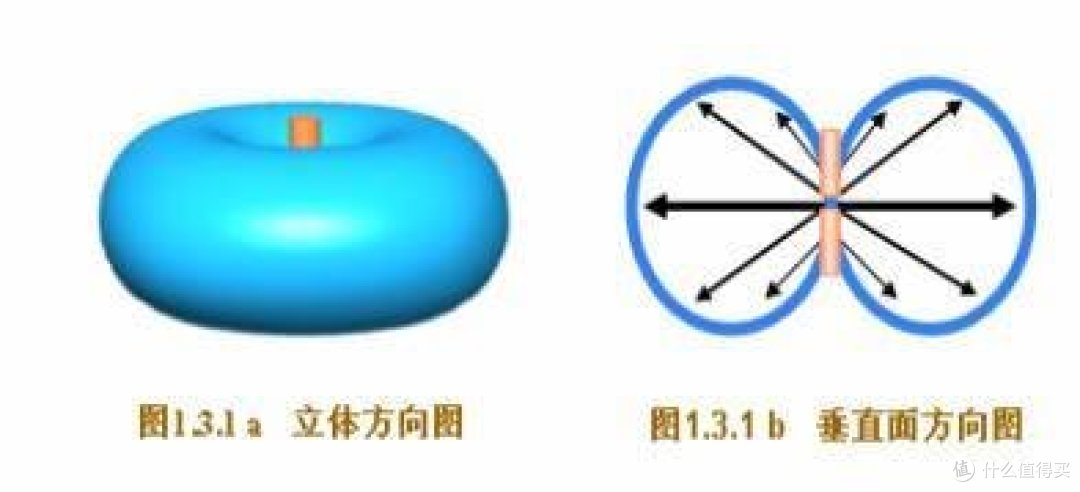

大概是这种样子的吧？这种图片其实并不准确，无线信号从路由器的天线发出并不是大家想象的像一个灯泡发光的效果。而是因为天线的极化作用呈现出甜甜圈的形状。

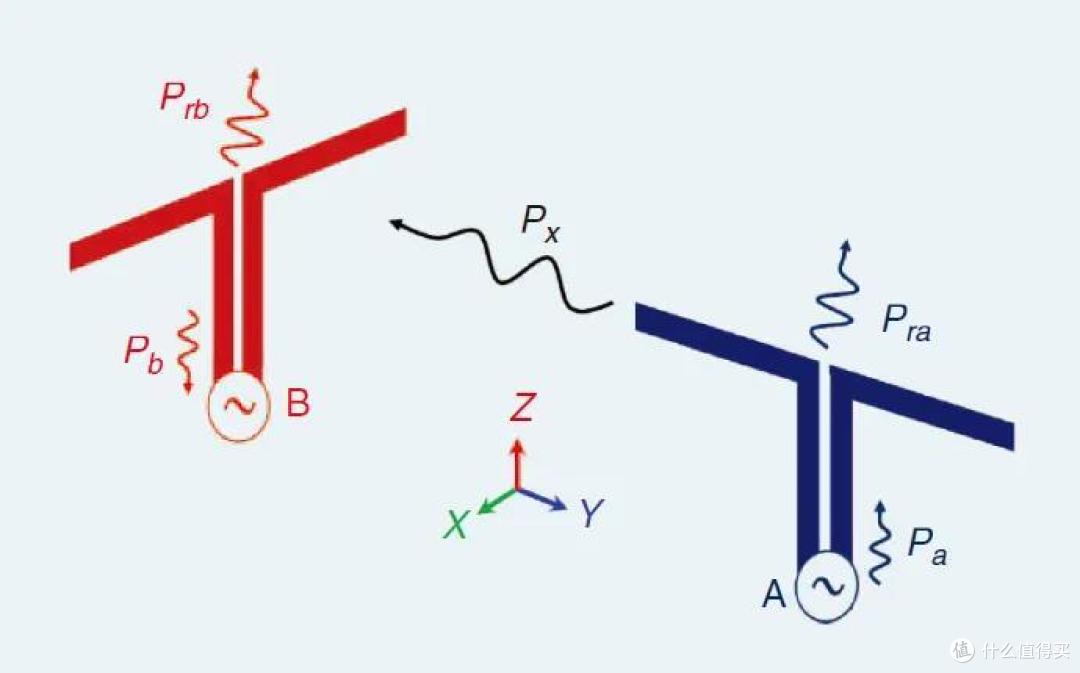

当电磁波被发出来的时候在空间中波动。好像是废话，那咱们看图：

电磁波在发出来的时候是在空间以电场和磁场反复震荡传输的。怎么能接到最强的信号呢？初中物理学知识吧？两个导体互相平行线它们之间的电磁感应也是最强的。因此大家都应该知道为什么无线电天线这玩意要垂直向上了吧？

按理论上来说，你家电视接收电视台发出的无线电信号就需要将天线树立起来。和电视塔的天线保持平行。只不过地球这个东西是有曲率的。因此大部分人在用电视的时候天线都并不是指向天顶，而是呈现一个角度。

当然了，现在看到这个文章的人几乎都没见过接受无线电电视信号的电视吧？毕竟有线电视在国内已经用了30多年了。

现代的无线数码产品和电视不同的是，大部分都得拿在手里，很难做到设备的天线和无线路由器的天线水平或者垂直。这就得让无线路由器的天线做出变化了。

很多的无线路由器都提供了两条以上的天线，其实当年在没有多天线MIMO技术的时候一条天线就足够了，为啥给你提供了多条？这些天线都是发出的相同的信号，为了更好地收发信号，天线最好的方式是一条垂直一条水平。这样你无论在什么状况下拿手机都可以接到相对较大的信号。

当然了掰天线也不是办法，无线电技术还有调制技术在。利用双极化天线我们可以通过电波在空间中的干涉让信号呈现螺旋震荡的形式发出。

这就是双极化天线，像不像一个路由器的天线竖立，另外一个放平？

叠放在一起，这个天线就可以输出螺旋形震荡的电磁波

这样震荡吨电磁波，无论你的设备天线在什么状态下，都可以接收到较强的信号。如果是3D空间内还得再加上垂直的一组……

做成天线，实际上就这样：

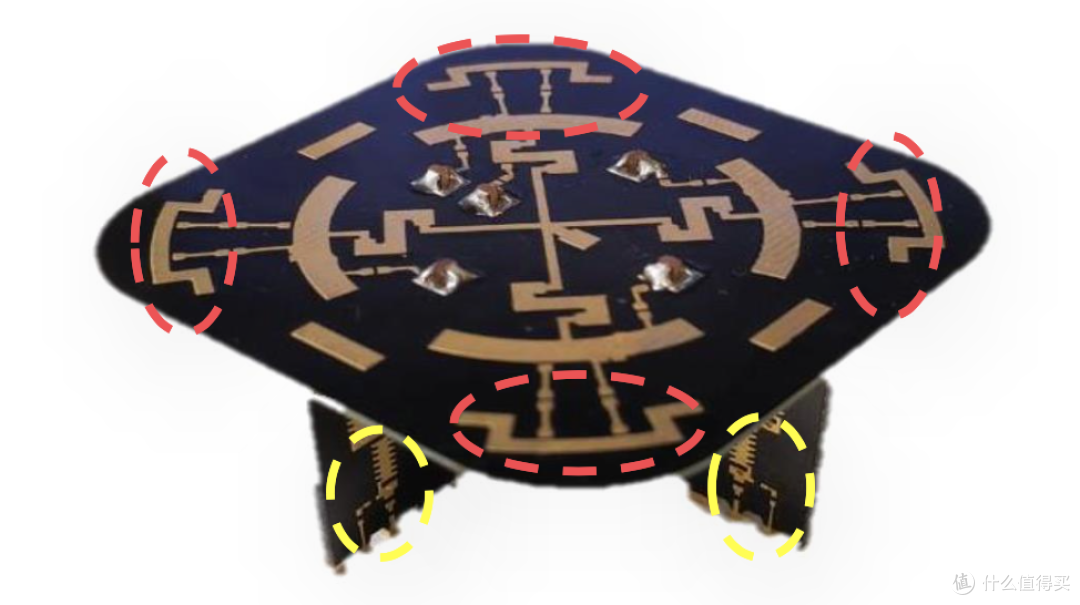

家里房顶上的7060DN 拆开，里面这样的天线有四组

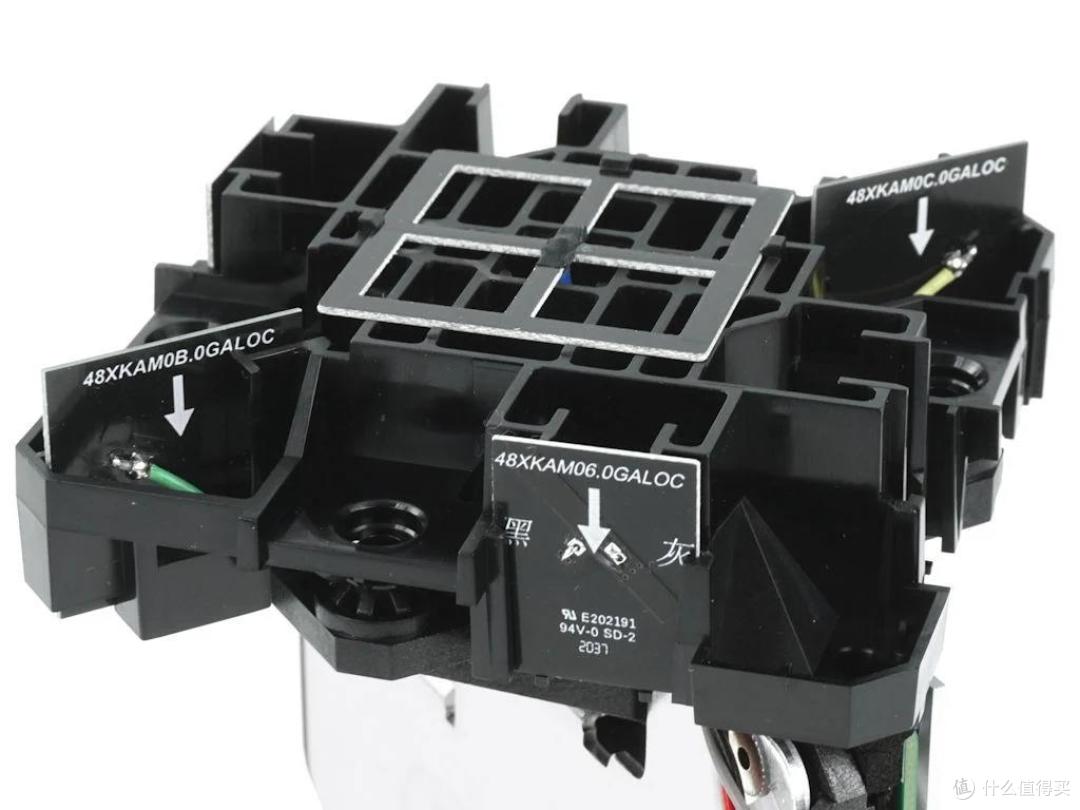

很多信号好的无线路由器其实也是这样设计的，例如Linksys的velop

你也可以看到内部的天线呈现三维空间排布。

要做到这一点，实际上都是需要相对较大的空间的。而我们再看面板AP：

大多数面板AP为了薄这个需求，仅仅沿着边缘放两条小天线。这就很难达到天线应该有的效果了。更何况这个东西紧紧贴着墙面，大部分信号都被吸收掉。

有没有信号好的墙面AP呢？还是有的，但是你未必会喜欢：

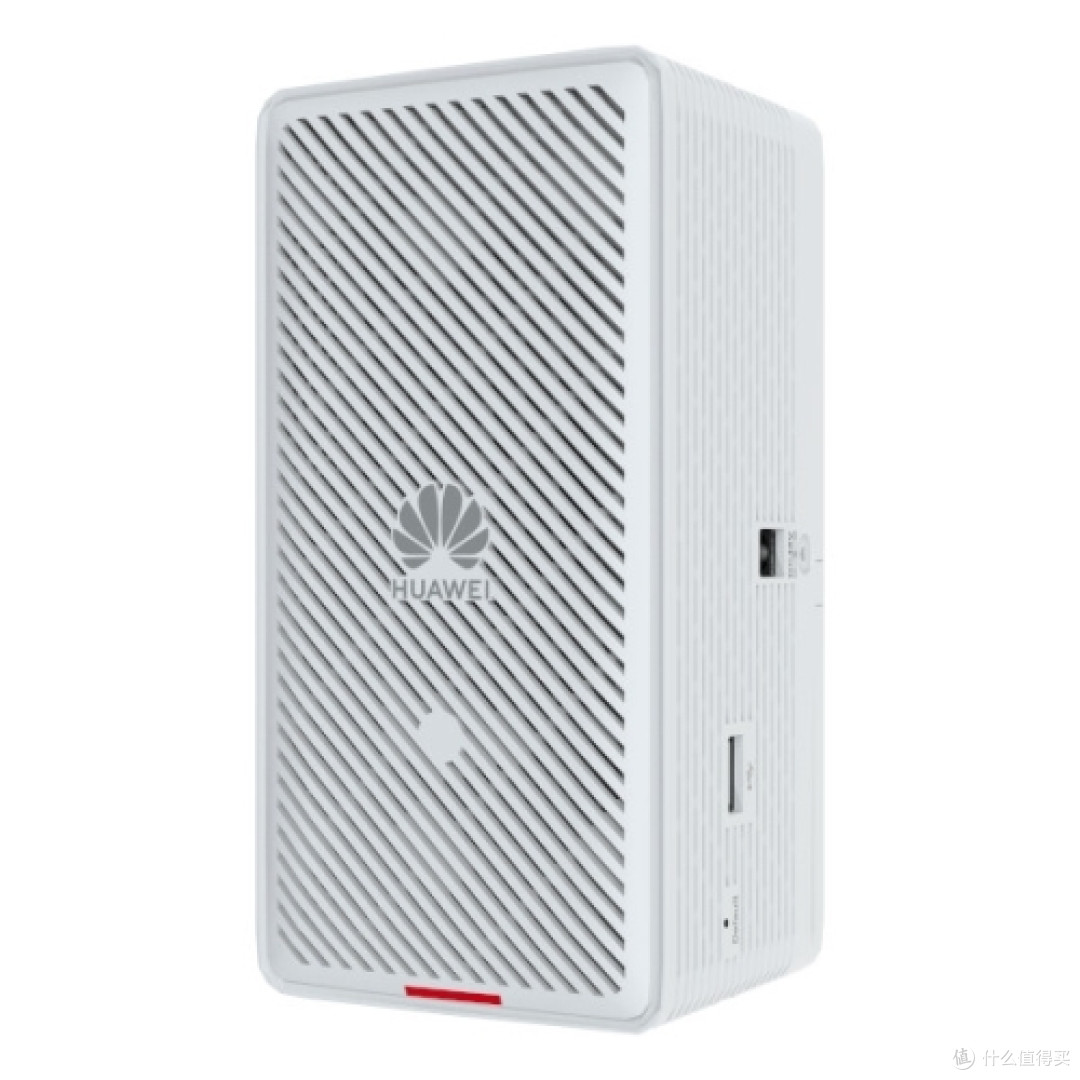

例如这个，虽然也面板AP，但是天线已经有垂直排布了，有没有3D垂直排布的呢？也是有的。

这东西虽然可以装在86底盒上，但是已经像一个吐司面包一样大了。和桌面的AP相比就是不用外露网线和电源线。

那么能不能缩小天线体积呢？

还记得在文章开头提到的甜甜圈吗？

极化天线的对称振子一般是1/4个波长的长度

因为方向的问题，会将原来的电波厚度在垂直方向上压缩，也就形成了甜甜圈。

我们还可以做1/8波长，1/16波长，甚至1/32波长的振子。其结果就是垂直方向的波束被压缩得更扁。

压到极致就是一个很窄的波束了，这东西不是单独用的，一般会做成一个大的面板

上面有若干很小的天线对振子，形成一个阵列，再利用不同的振子发出电波的相位差将电波指向不同方向。这个东西叫做相控阵雷达天线：

现代战斗机前面会顶着一个。就是利用极小天线的对震子阵列形成的极窄波束来探测几百公里外的飞机的。在家里波束这么窄，你可能会体会到在一个邮票大小的区域有无线信号，离开这个区域信号立刻就全没了。

明白为什么说人类如果没有天顶星科技，86无线面板的信号就是个坑货了吧？这东西不仅仅散热不行，就连体积也不足以容纳一个合理大小的天线尺寸。

话说回来，只要天顶星人在咱们的这个宇宙中，还打算利用电磁波搞无线上网，他们也没辙。

所以说，iN虽然一直在告诉大家AP是个好东西，但是真的没吧86面板AP这个坑货算进去。

但为啥还有人买86AP面板呢？一方面是对电子产品的基本原理不了解，另外一方面就是图便宜图省事了。厂商生产出来的东西未必都会是靠谱的东西。当初一些厂商生产86AP面板的时候也就仅仅是为了在一个书桌大小的区域为酒店的客户提供无线上网的解决方案。人家真没说这玩意可以为你家里50平米的客厅提供全方位无死角的无线网络的。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
