巴拉巴拉小图丁的优联84客制化键盘的组装之路
创作立场声明:纯属分享
写在前面
好吧,我坦白,我是一个键盘侠,所以我需要一个属于自己的键盘!
其实是因为我再也无法忍受桌面那些线,鼠标,键盘,充电线,各种线实在是令我感到非常的困扰。一直想入手一个无线键盘,但是看到互联网的很多评论都说蓝牙有延迟什么的,所以2.4G是我比较心水的连接模式(虽然2.4G也是走的蓝牙)。相中IKBC的W210,但是价格一只高居不下,日常400+,作为一个小图钉,这个实在是下不了手(主要是穷)
然后在某一个风和日丽的日子里,在张大妈上面看到了客制化键盘的晒单:
上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录
一发不可收拾,这简直就是继组装显示器之后的一大乐事!于是便根据线索某鱼搜索,终于找到了组织!一个企鹅群为:炸虾粒优联GOGOGO 的神秘代码:46XXX412。在简单的了解下,明白了优联客制化一个键盘所需要的东西(准确来说应该说是半客制化(因为PCB板不是自己画的)),不包含键帽,大概费用是400左右。大概可以分为:
外壳(上壳/底壳),PCB板,固定板(非必须),主控,电池,灯(非必须),热插拔轴座(非必须),轴体,卫星轴,键帽
还有一些工具,电烙铁,吸锡器,镊子,剪刀等等等
于是开始下单,首先是最主要的一个PCB板,在经过PY群主炸虾之后,成功的达成交易一块84带k230主控的PCB板,然后说起来你可能不信,在淘宝下的单,店主(群主)跟我说,要不要过去拿!我想了下,500米的距离,好像也是可以的。

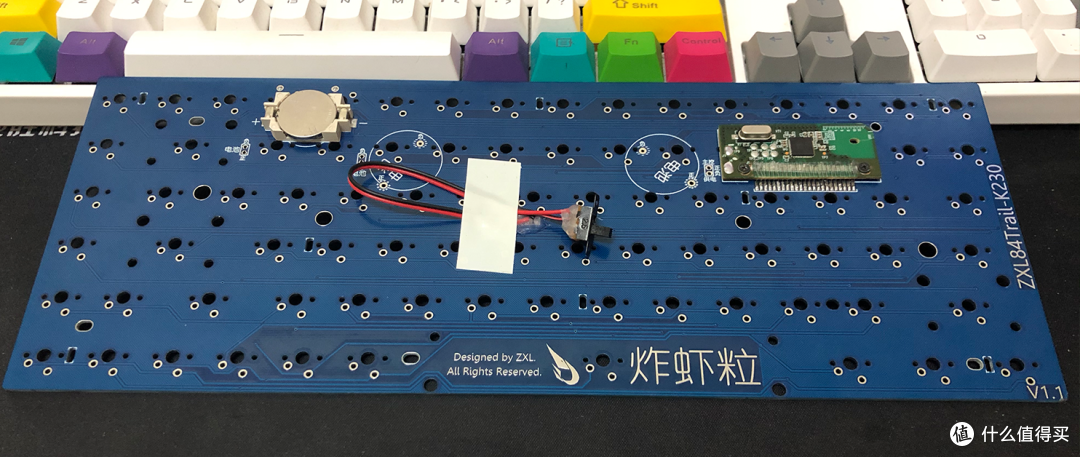

PCB
带纽扣电池和开关,还有已经焊接上去主控得pcb板子,对新手非常的友好!一个纽扣电池应该可以撑几个月吧,这个得益于优联的省电技术,这个后期更换也很方便。
然后就是在闲鱼30+淘到的凯酷84键盘,成色还是非常不错的,全触发,连灯都是完美的,可惜PCB板被我暴力拆轴弄坏了
开工
首先肯定是上刑具!电烙铁(深水宝20+块钱入手的),这玩意儿是我第一次用,看了五分钟的视频教学,基本使用应该没大碍,至于那种拖锡什么的高级操作暂时用不上。
然后开始拆轴,因为是焊上去的轴体,所以得把轴体脚部的锡都吸走,在这里要吐槽一下买电烙铁送的吸锡器,是真的难用,一套轴体拆下来,大拇指都给我摁到红肿
完成之后是这样子的,拆下固定板和卫星轴备用,然后清洗干净!至于PCB版,其实已经被我暴力弄坏了,只能被无情的抛弃了,想起在感情道路上的我被无情抛弃的样子 ,但是换个角度一想,抛弃了PCB板的时候我竟然是毫无心痛之感觉,所以对方应该很高兴吧。。。
接下来要把PCB板检测一下触发情况,由于已经自带纽扣电池和主控,所以很简单,只需要连接上优联接收器,就可以进行检测触发情况了,打开百度,搜索一下键盘按键测试,用镊子夹一下两个触点就行了(当时候触发没拍到照片,这个是现在另一个键盘补上去的)
然后把卫星轴装好之后,轴体简单的也装上去试一下
在这里我不得不提醒一下各位,千万要买全新的轴体!因为这是刚入门,踩了一个坑,贪便宜买了box白的拆机轴,有些轴体的手感差很远,估计是弹簧的弹力变弱了导致。而且这个84还不是热插拔的,直接焊轴脚的,所以后来更换轴体好麻烦!
接下来得处理一下外壳得问题,感觉这个是比较棘手得一件事,因为这些外壳并不是配套得,然后,在pcb板子下面还要加上电池和主控这些东西,所以跟这个外壳会有些不兼容,这个时候得进行一些非法得操作(把多余的塑料扣掉,才能把pcb板子平稳得放下去,最后打上一坨很难看的热熔胶固定开关(不要在意这些细节),基本完工。
ok,把底壳处理完成之后,我们就可以进行合体了! 非常完美,没有凸起来的地方,稳就一个字!

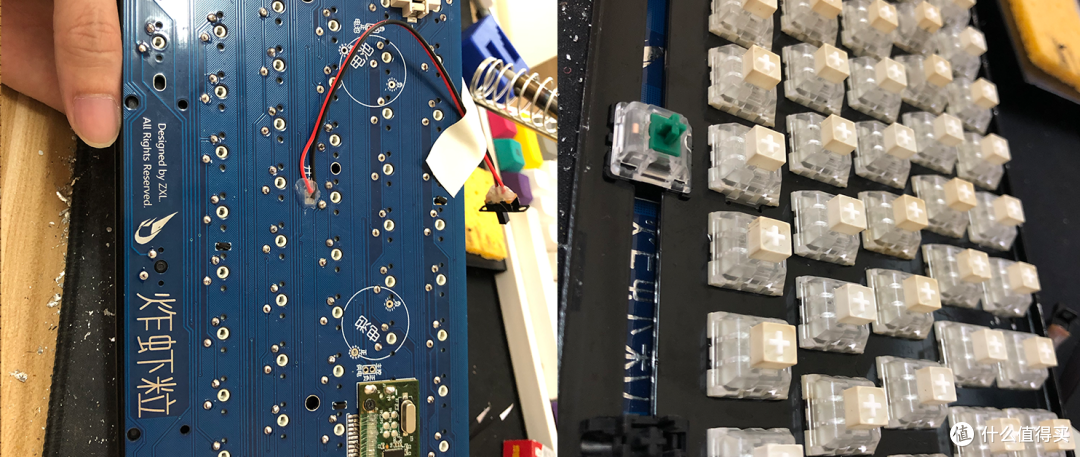

然后就是把全部的轴体焊接上去,看着这些泛黄的拆机轴体,现在我的心情很复杂
然后就是把键帽装上去就基本完工了,键帽这是个深坑,价格从几十块到几百不等,这不是我等小图丁能够接受的,所以把之前在深水宝买的十几块的一套键帽和凯酷84原装自带的几个当作增补键装了上去,看起来效果还可以的样子,好看的键帽太贵了,买不起买不起。

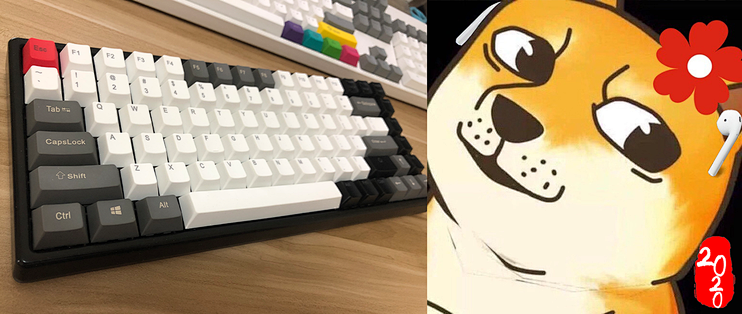

最后的成品!噔噔蹬扽!

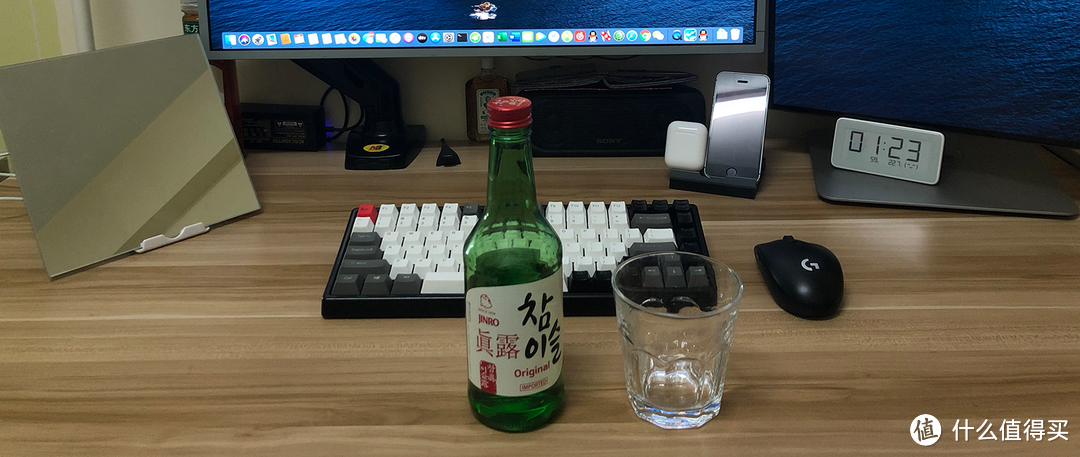

最后,由于没有键盘盖,会有很多灰尘,所以我又用积木给它做了个盖子,非常的完美!虽然最后的费用跟买一个全新的ikbc w210相差无几,但是其中的乐趣是无穷的
技术总结
需要一定的动手能力,尤其是电烙铁的使用
拆机底壳的处理要根据具体PCB板,主控和电池等位置去去掉多余的地方,嫌麻烦的可以交给热心摊主处理。。。熟悉的语句(嫌麻烦的可以买全新的外壳,凯酷官网貌似就有全新的外壳)
拆轴很麻烦,所以建议还是直接购买新的外壳和固定板
主控要匹配板子,我这个是热心摊主已经焊接好了,一般都是k375s方案比较多
轴体一定要买全新的!!!
能选热插拔的优先选择热插拔
轴体的选择可以根据个人爱好,这个是box白轴,手感不错,我很喜欢
