耳机维修6:森海塞尔CX3.0换插头全过程

19-02-28

最近帮朋友修一副森海塞尔CX3.0,正好比较简单容易上手,特地全程留图,方便大家都一观。

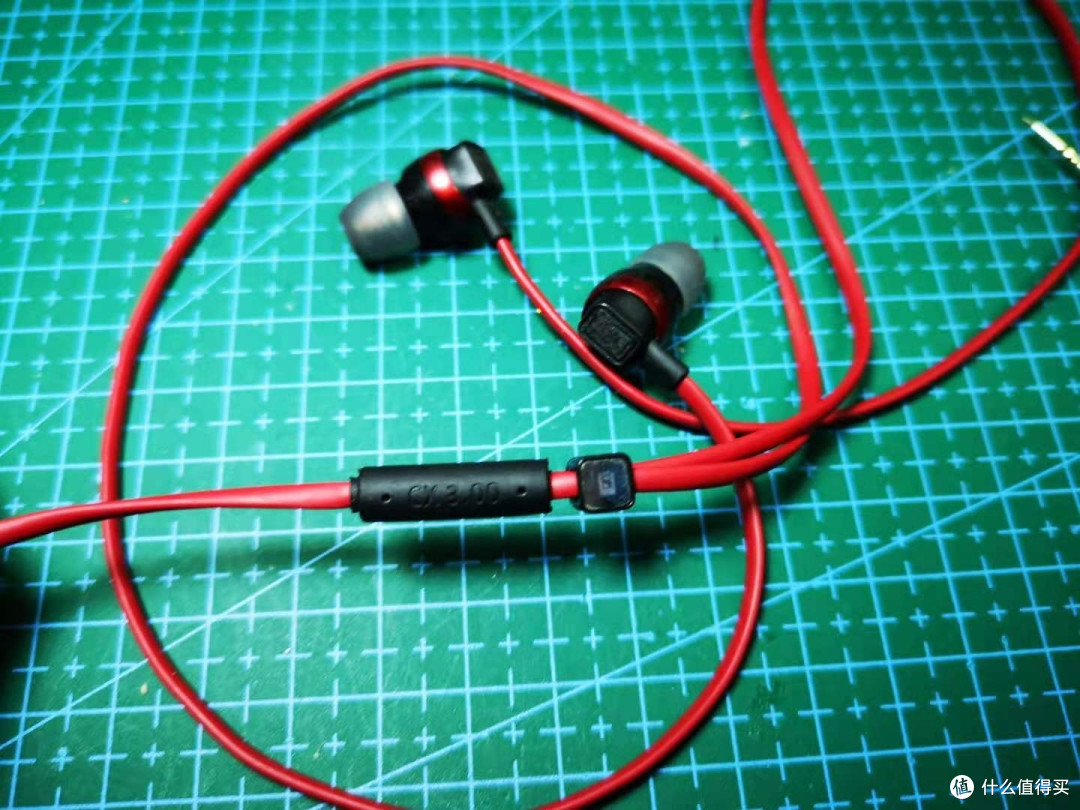

森海塞尔CX3.0耳塞,并不出色的外观,但挺经典。

Sennheiser CX3.0Sennheiser CX3.0

Sennheiser CX3.0

切断故障插头切断故障插头

L型弯头,被我切断了,边上是准备换的新头,线也被我上锡了,后面才想起来要发帖,拍好了就先发了


新插头内部新插头内部

新插头内部,还是比较好焊的。

整齐的线头整齐的线头

用刀片切整齐的线头,不能松散,里面的尼龙线不要外露。

上好助焊剂的线头上好助焊剂的线头

上好助焊剂的线头

镀好锡的线头镀好锡的线头

镀好锡的线头

测试夹具测试夹具

测试夹具,三段的插头中,一般金黄色是GND,另两个分别为左右声道。

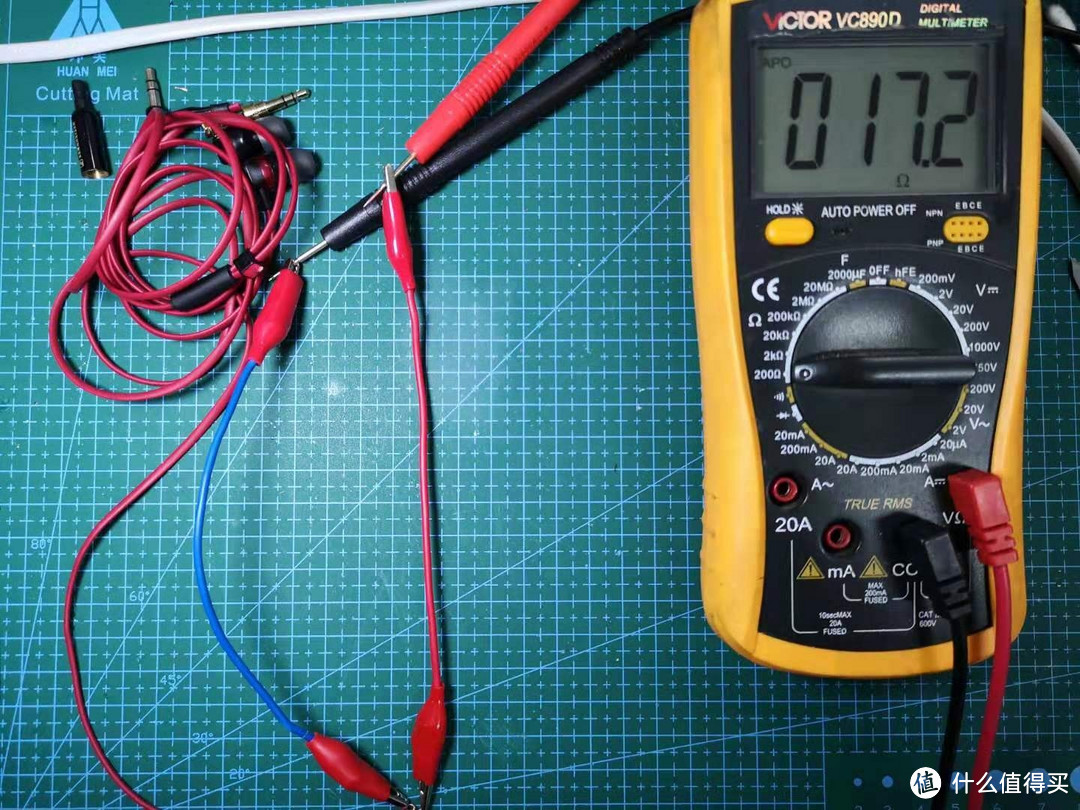

测试耳塞和线材测试耳塞和线材

测试耳塞和线材,分别测GND对左右声道线的阻抗,这个阻抗包括了线材阻抗。这样是为了让值友们看清楚,实际单手拿探针就行。左右声道如何确定?将耳塞戴起来,用万用表测试时,左右声道会有轻微嗞嗞声,这样就能确定了,至于焊哪一节,请看我前面的文章补基础。

新插头

插头上锡插头上锡

插头上锡,少许就行。

上好锡的插头上好锡的插头

上好锡的插头

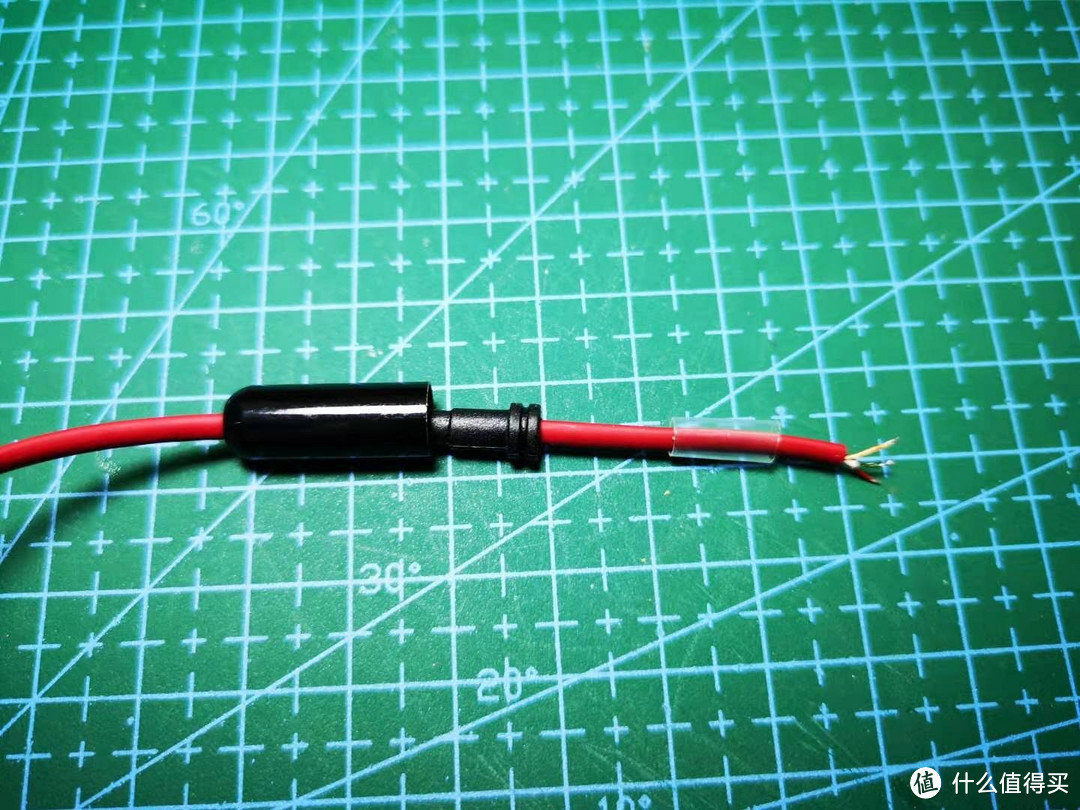

插头套管插头套管

插头套管顺序,套了一小段热缩管。

焊好插头焊好插头

焊好插头,掌握好温度,焊点要光滑,圆润。如有毛刺,点一点松香或焊锡膏再焊下就好。


紧固线材紧固线材

紧固线材,见左侧,金属卡子用尖嘴钳卡紧,这样就牢固了

套好热缩管套好热缩管

套好热缩管

换好的插头换好的插头

大功告成,换好的插头。虽然是面条线,换了个圆形直头,也挺不错。这帖就到这里,大家觉得不错请点个赞,谢谢耳机维修6:森海塞尔CX3.0换插头全过程
