【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

2020-04-09 13:44:32 12点赞 25收藏 28评论

本文经acwifi.net授权发布,原标题:《TP-LINK XDR6060拆机,AX6000无线路由器》,文章内容仅代表作者观点,与本站立场无关,未经允许请勿转载。

现时买过最贵的TPLINK无线路由器,两千元内少有的配备了2.5G网口的产品,在不谈固件的情况下看能不能与华硕抗衡,拆机看一看吧。

TPLINK这款XDR6060包装盒子真大呀,也很有份量:

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

打开:

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

所有配件:

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

电源很大一个,规格也很足,这个点赞一下,12V/4A。一根一米长的六类网线

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

几个网口:左边深蓝色的是2.5G速率的网口,它可以在上网设置界面里,自由切换。例如2.5G可作WAN,那么旁边浅蓝的是千兆LAN口;如果WAN口设置了用浅蓝的千兆口,那么深蓝色的网口就成了2.5G LAN口。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

华硕AX6600(一套XT8)我也买了,它的网口布局如下:

华硕这款2.5G口,在路由模式下只能作WAN口用,系统里没有切换设置。如要作LAN口用,只能切换成AP模式,这样全部网口都是LAN口。电话咨询过华硕技术客服,答复也是说没有切换设置。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

2.5G网卡也很便宜,我买了两张,买了第一张之后才知道TPLINK的才89元,所以第二张买了TPLINK的,芯片都是RTL8125D。两线的差别只是,TPLINK没有散热片,GRiS有散热片,但价格比TP贵20多元。

TPLINK 2.5G网卡购买链接

网卡装在电脑里了,只拍照了包装盒:

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

背后有一个SFP光纤口(千兆速率),一个TYPE-C口,一个USB3.0口。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

很难拆,卡口又多紧。44分钟后打开上盖外壳:

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

有两大片铝散热器,大多数重量来来自于此,暂时摸过最重的TPLINk无线路由器。

近一点看,四根2.4G天线,四根5G天线,接头都点了胶。要分别取下天线接头,才能继续拆出主板。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

光纤口:

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

2.5G口旁边标注了:LAN or WAN ,浅蓝口是WAN or none。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

想抽出主板也不容易,四边卡得很严密,拿出了主板:

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

主板尺寸,差不多22x22cm。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

主板背面:

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

USB供电,无线芯片供电,CPU供电都在主板底面了。还有一个屏蔽罩,应该是CPU下方的,拆开看看:

屏蔽罩里面有一颗千兆交换机芯片,型号是RTL8211FS。主板边上有一颗NAND Flash闪存芯片,型号是F59L2G81A,容量256MB。好巨大的容量,相对TPLINK路由器来说。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

取下两大块散热器,左边散热器与屏蔽罩接触用的是导热硅脂,右边用了几片硅胶垫片。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

取下屏蔽罩:

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

先看CPU吧,型号是BCM4908,四核1.8GHz Cortex-A53 CPU。华硕AX88U、AX11000、网件RAX80、RAX200也是用它。

CPU旁边有两颗内存,型号是M15T4G16256A,单颗容量512MB,两颗组成1GB内存。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

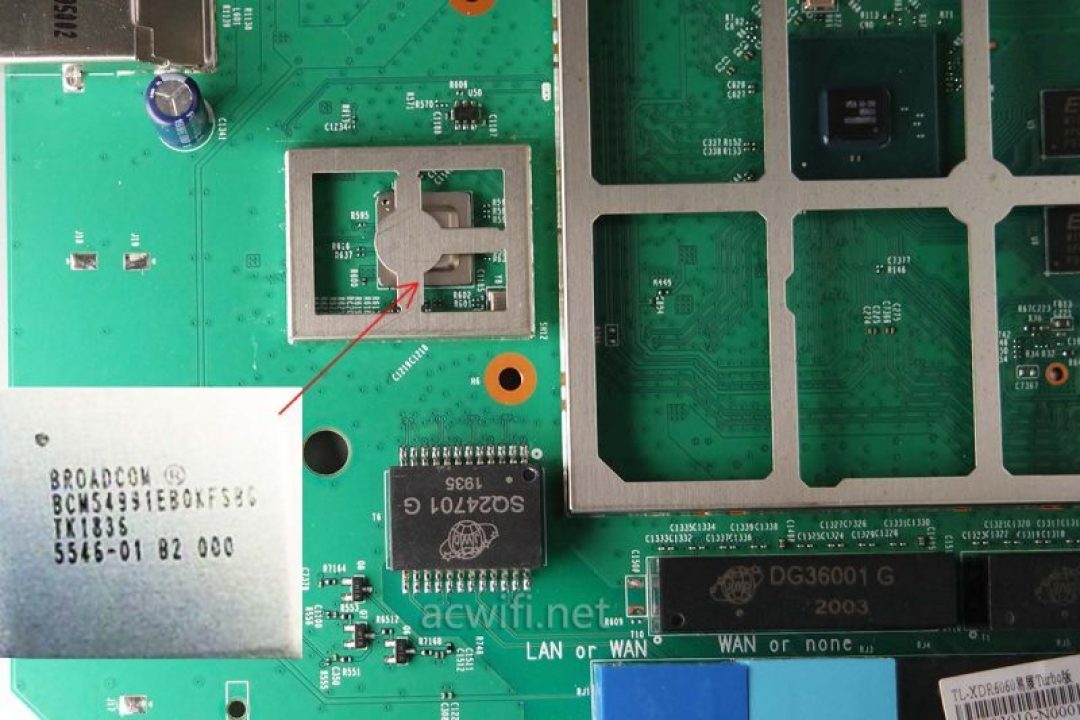

CPU外围有一颗看不见型号的芯片,我猜应该是2.5G网络芯片,型号是BCM54991E。博通方案的2.5G网口,估计都要使用它。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

2.4G无线芯片型号是BCM43684,4x4mimo,2.4G 在40M频宽和802.11ax模式下最高速率1.2Gbps,手机因为2x2mimo,所以最高速率是573Mbps(小米10),如果手机只支持20MHz频宽,例如IQOO3,速率只有286Mbps。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

无线芯片外围有四颗FEM芯片,上面丝印着4216,型号是QPF4216。The Qorvo® QPF4216 is an integrated front end module (FEM) designed for Wi-Fi 802.11ax systems.

集成了PA(功率放大器)和LNA(低噪放大器)。它的参数如下:

2400-2500 MHz
POUT = +22 dBm MCS11 HE40 -43 dB Dynamic EVM
POUT = +24 dBm MCS8/9 VHT40 -35 dB Dynamic EVM
POUT = +25 dBm MCS7 HT20/40 -30 dB Dynamic EVM
POUT = +26 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
32 dB Tx Gain
1.8 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
15 dB 5 GHz Rejection on Rx Path
Integrated Quasi-Log Power Detector

HE40就是WIFI6 40MHz频宽,MCS11就是1024-QAM调制方式,在这些状态下,输出功率+22 dBm=160mW,理论上想让2.4G信号很强,可以设置在64-QAM和20M频宽,这样就有+25dbm=320mW。数据看着是这样。有兴趣的你们可以试试。

5G无线芯片型号也是BCM43684,4x4mmo,支持160MHz频宽,最高速率4.8Gbps,只支持80MHz频宽的小米10,连接速率是1.2Gbps。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

外围有四颗FEM芯片,上面丝印着4516,型号是QPF4516,但找不到详细资料,以后找到再作补充吧。

至此,拆机结束。

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

拿华硕AX6600做个简单的speedtest测速。AX6600是三频,有一颗5G芯片是它的CPU BCM6755集成的,它只能工作在低信道,而另一个5G芯片BCM43684,两台都一样,有可比性,但只能用在高信道。2.4G信道都是9,5G低信道44,5G高信道161。(华硕AX6600设置美国地区,TP默认打开了信号增强)

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

用小米10手机站在楼下的D点位置,连测速3次,结果如下:

【acwifi测评】TP-LINK XDR6060 旗舰级Wi-Fi 6路由器首发拆解,卖1666元太值了

TP的2.4G和高信道5G比华硕的慢一些,相距不大,但在低信道的5G,TP明显比华硕AX6600要快得多,但两者5G芯片用的不一样。

USB3.0速度也简单测试了,TP的XDR6060在2.5G口下读取USB3.0,读取速度达到148MB/秒,写入速度117MB/秒。可以远程访问共享。以后再做详细的测试,本篇只是拆机文文章。

跟华硕AX88U、网件RAX80一样的CPU和无线芯片,却多了2.5G网口,价格又便宜几百元,XDR6060更有吸引力,只是我希望TP能把这款保修期做到两年。什么?能不能刷第三方固件??我不知道呢,也不太关心这个,如果要功能多的,80多块钱收个啥刷啥固件做主路由都好用。
