拆解报告:Geva 3A1C四口多功能拓展坞TC05

2020-07-04 23:30:00 3点赞 1收藏 0评论

随着笔记本的超薄化,其自身带有的接口也越来越少,有时我们想要拷贝文件到不同的U盘上,就会因为接口少而不得不一个个进行,相当耗时麻烦。最近充电头网到手了一款Geva 3A1C四口多功能拓展坞。USB-C口支持61W快充,另外三个USB-A口支持USB3.0标准,充电拷贝数据两不误,大大缓解接口使用压力,节省时间。下面我们就对这款产品进行拆解,看看其用料做工如何。

一、Geva多功能拓展坞外观

拆解报告:Geva 3A1C四口多功能拓展坞TC05

产品采用白色包装盒,仅在中心印有Geva品牌,设计相当简约

拆解报告:Geva 3A1C四口多功能拓展坞TC05

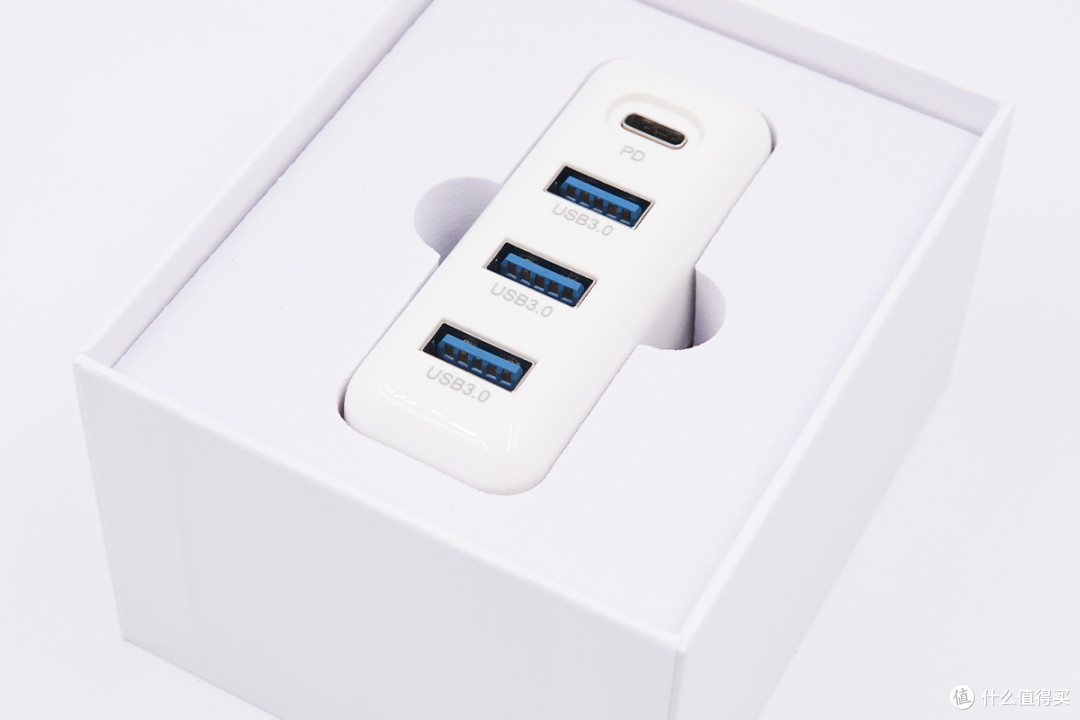

包装盒采用天地盖设计,内部采用白色EVA对产品进行固定保护。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

包装内含扩展坞、白胶套、使用说明书和感谢小卡片。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

Geva多功能拓展坞采用PC阻燃材质白色外壳,表面亮面烤漆工艺处理,洁白光滑,各面之间弧面过渡边角圆润,侧面设计有Geva品牌。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

输入端外壳内凹设计,配有一个USB-C输入接口,并标注相关规格参数信息

型号:TC05

输入:20.3V/3A 61W

USB-C输出:20.3V/3A 61W

USB-A输出:3 x 5V1.5A(MAX)

产品已经通过了CQC安规认证。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

输出端配备3A1C四个接口,接口旁印有PD和USB3.0字样。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

这款扩展坞和苹果61W充电器两者的长度相当。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

套上专门设计的白胶套,可以使充电器和扩展坞固定更牢固,不会脱落。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

厚度和一元硬币直径相当。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

净重约为24g。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

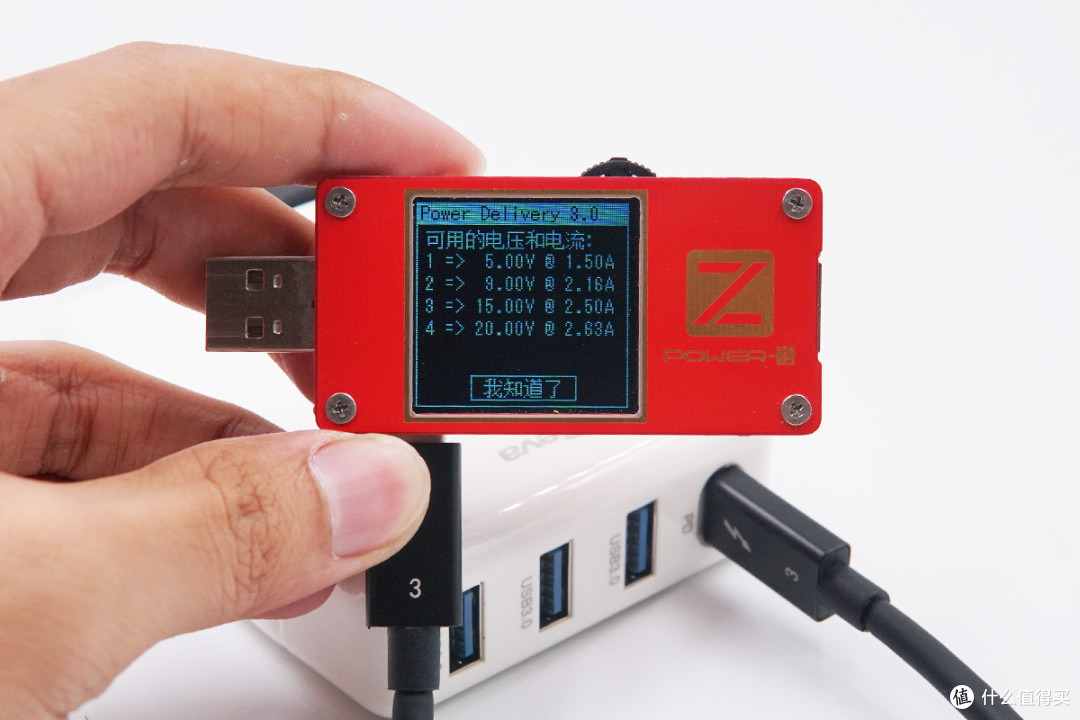

使用ChargerLAB POWER-Z KT001检测发现USB-C口支持USB PD3.0快充标准,具备5V1.5A、9V2.1A、15V2.5A、20V2.63A四组固定电压档位。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

使用KT001没有检测到三个USB-A口的输出协议。

二、Geva多功能拓展坞拆解

拆解报告:Geva 3A1C四口多功能拓展坞TC05

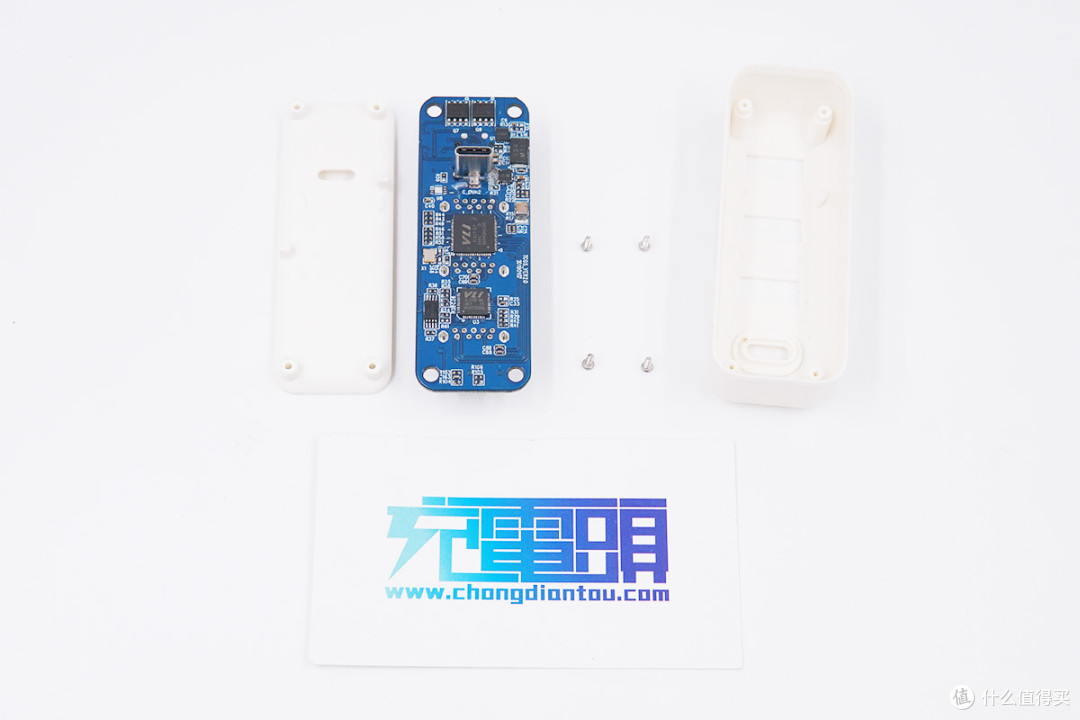

拆掉四颗螺丝即可取出PCB板,无损拆解。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

PCB板正面一览。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

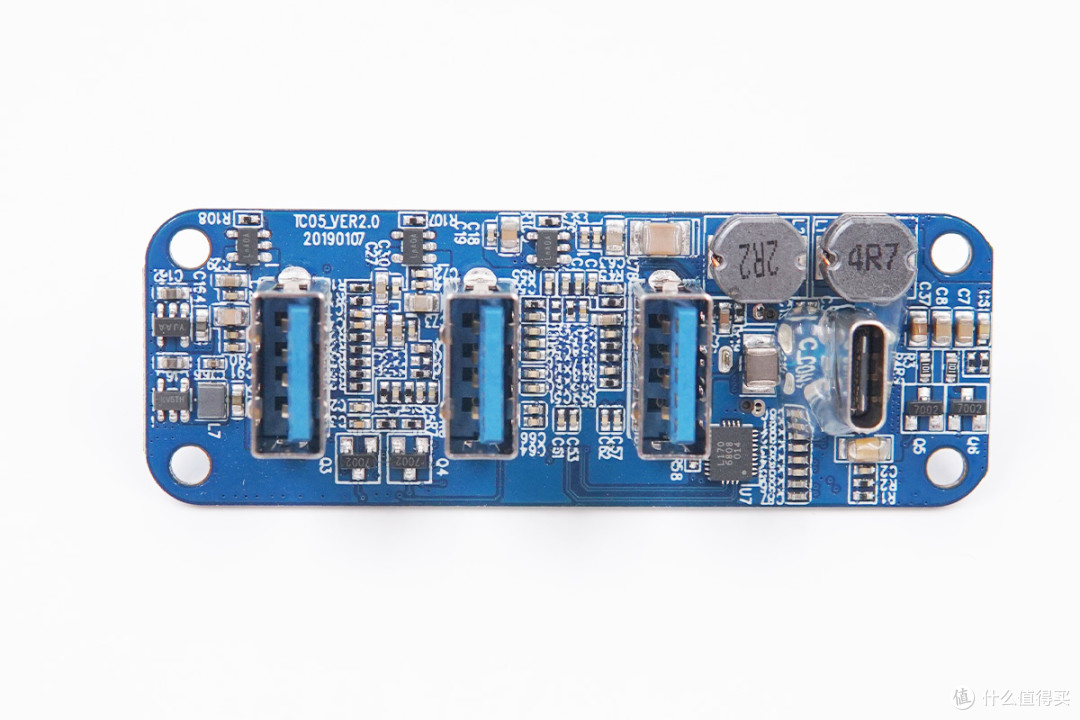

PCB板背面一览,VLI威锋电子两颗芯片很是显眼。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

USB-C输入母座特写,过孔焊接并打胶固定。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

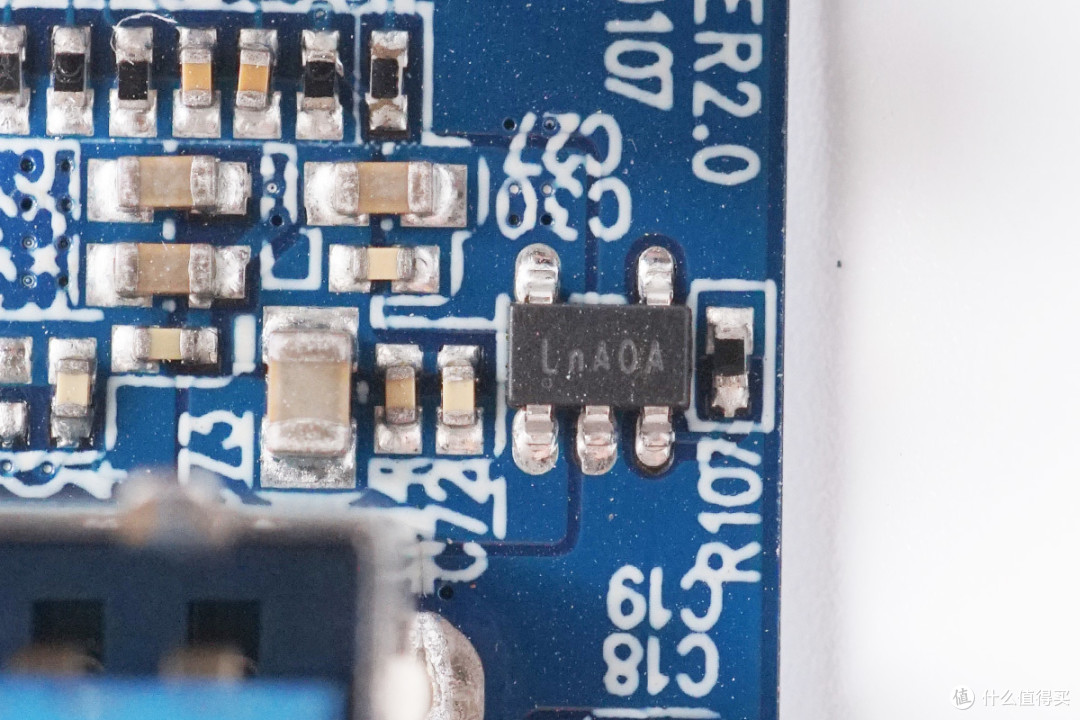

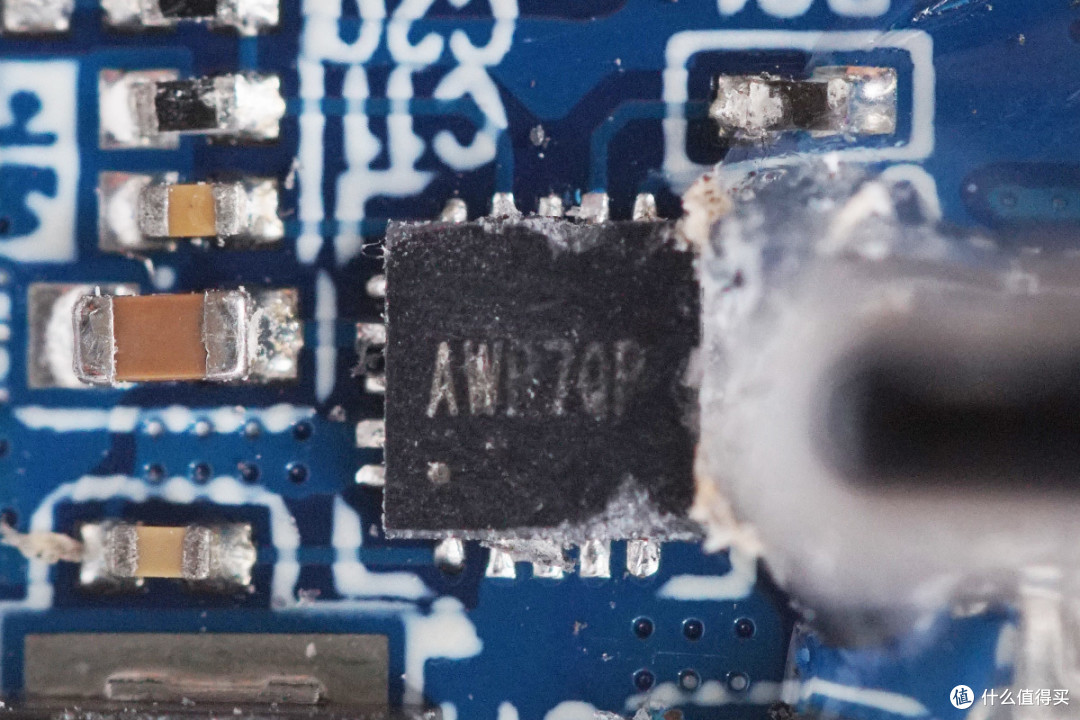

矽力杰 SY8286A,6A,23V输入的同步整流降压转换器,内置开关管,用于USB-A接口供电。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

矽力杰 SY8286A 详细资料。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

SS34 肖特基二极管。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

矽力杰 SY7304 内置开关管的升压转换器,最高输出电压33V。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

矽力杰 SY7304 详细资料。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

两颗工字电感特写。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

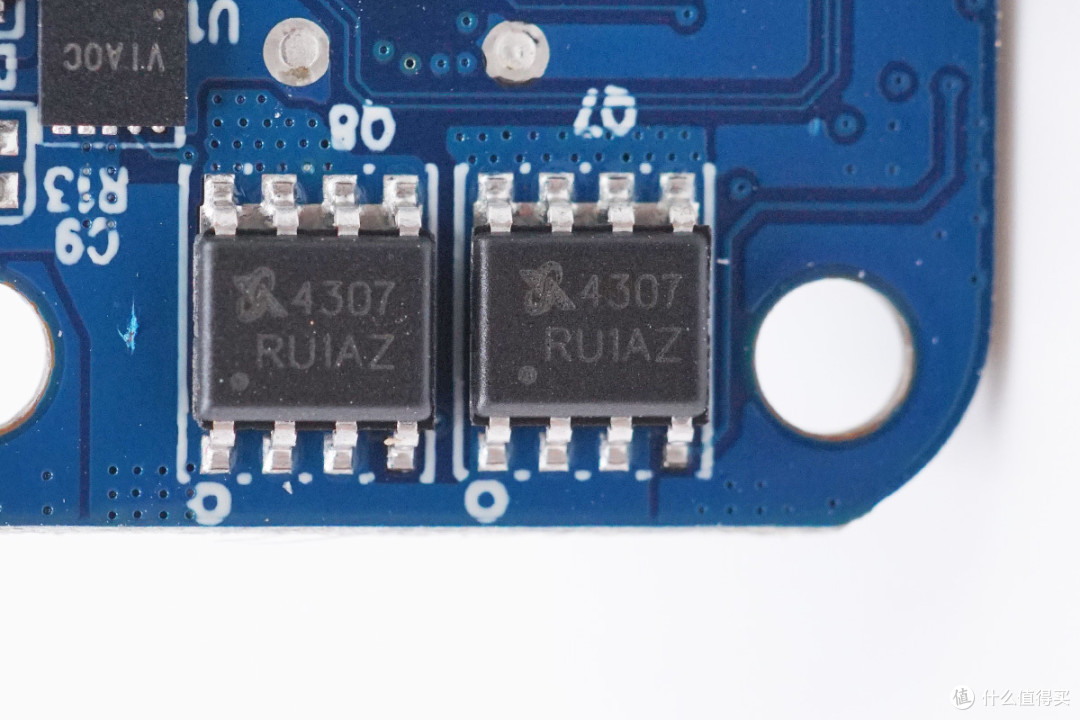

两颗大中 SM4307PSK PMOS管,对向串联防止倒灌,用于VBUS开关。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

大中 SM4307PSK 详细资料。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

VIA VL170 DP/USB3.1复用器,内置低压差稳压器,采用QFN-28封装。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

威锋电子 VL170 介绍。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

VIA威盛电子的一颗USB3.1G1 4口集线器芯片VL817-Q7。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

威盛VL817-Q7规格资料。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

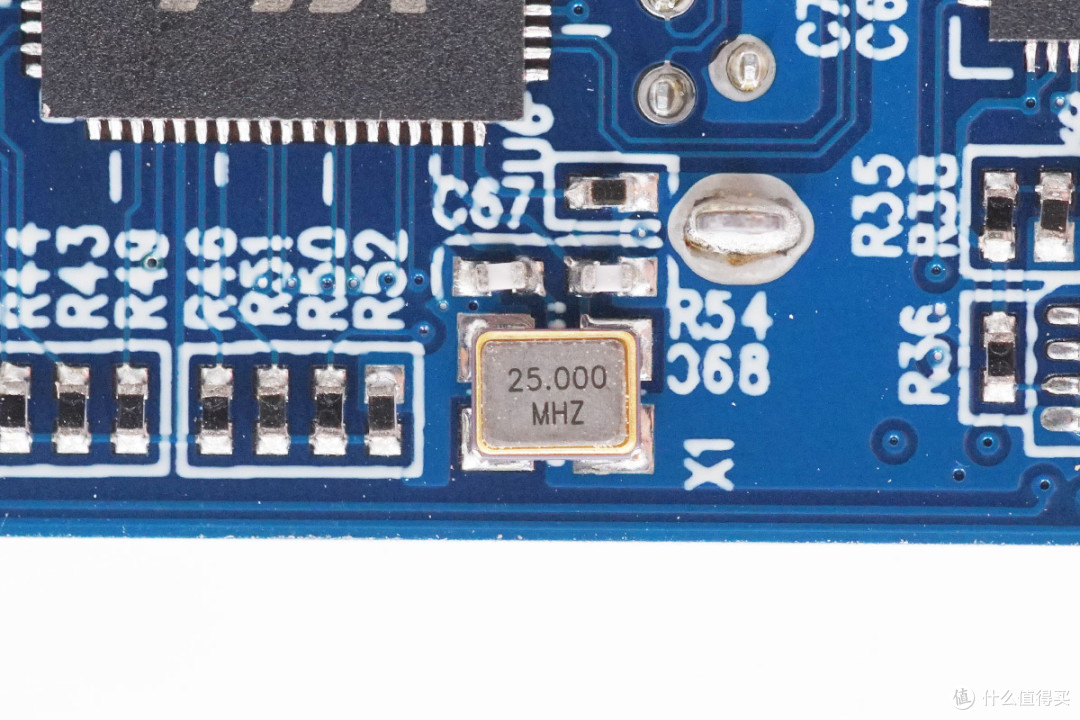

旁边是一颗25MHz无源晶振。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

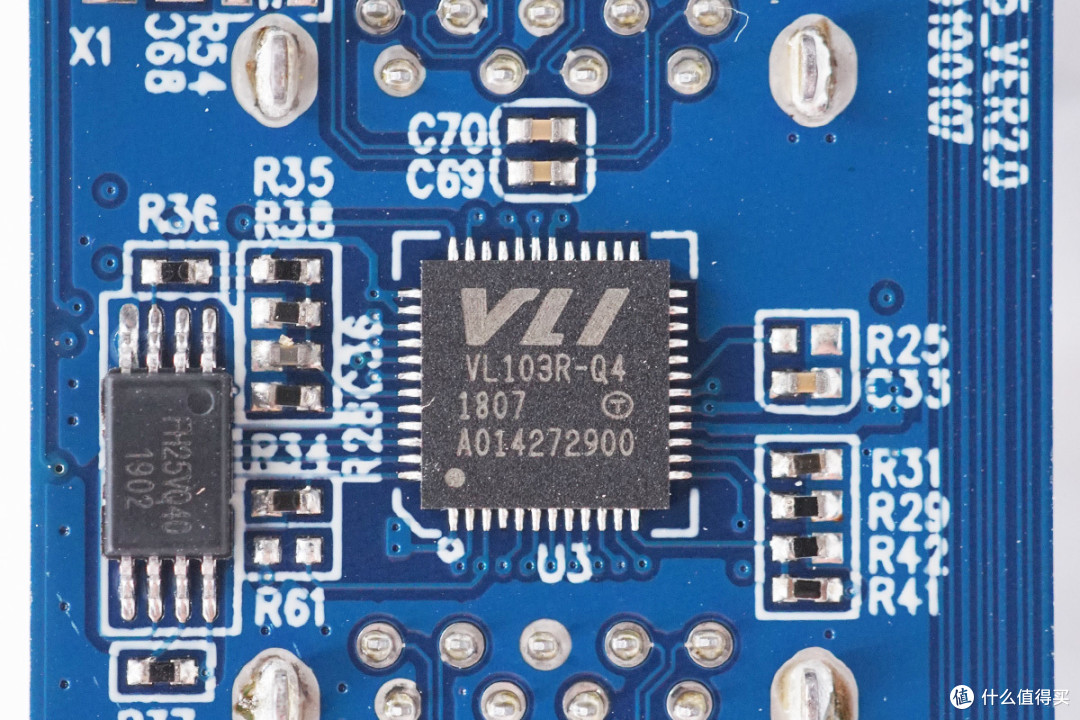

威盛VL103R-Q4。支持显示端口alt模式和PD3.0控制,这里用于USB-PD控制,申请电压。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

FH25VQ40存储器,存储芯片配置信息。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

矽力杰 SY8089A,同步整流降压IC,5.5V输入 2A输出,开关频率1MHz。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

矽力杰 SY8089A 详细资料。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

圣邦微 SGM2019 可调电压稳压器。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

圣邦微 SGM2019 详细资料。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

USB-A口输出限流保护开关 矽力杰 SY6282,3A,低损耗,电流限制可调节的负载开关,用于USB端口过流保护。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

矽力杰 SY6282 详细资料。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

三个USB-A母座特写,每个端口都配有过流保护。

拆解报告:Geva 3A1C四口多功能拓展坞TC05

全部拆解完毕,来张全家福。

充电头网拆解总结

Geva 3A1C四口多功能拓展坞采用PC阻燃材质白色外壳,机身壳表面光滑圆润不硌手,整体小巧轻便易于携带。3A1C四口设计在保证数据同时高速传输的情况下,不影响充电质量,为用户节省很多办公时间。充电头网通过拆解发现,内部使用了威盛电子的VL817-Q7和VL103R-Q4两款芯片,矽力杰 SY8286A降压芯片为USB接口供电,并且每个接口都配备过流保护IC,稳定可靠。
