手把手教你：看像素排列辨 OLED 厂商

相信大家已经觉察到了，最近国产 OLED 面板的崛起伴随着子像素类钻排列的普及，而国产 OLED 面板曾经主流且广受吐槽的 Delta 排列、戏称小黄鸭（周冬雨）的排列等已渐渐退居二线，近期只有 moto X40 以及 OPPO Find N2 Flip 的小外屏还在用。

而四大国产 OLED 面板供应商都在近两年推出了自家的子像素排列，名字也挺花里胡哨的，有京东方的「蓝钻」、华星光电的「珍珠」、维信诺的「鼎型」和天马的「风车」 —— 这些「类钻石排列」，跟三星的标准「钻石排列」一起，成为了如今手机 OLED 面板排列的主流。

可每当我们放大这些 OLED 面板，看到这些密密麻麻，且及其相似的像素排列，你又是否能分辨得出它们来自哪家面板供应商？

今儿就给大家传授几招，通过像素排列图，分辨这五家 OLED 供应商钻排 / 类钻排的方法。

先从比较特别的维信诺「鼎型排列」入手：根据维信诺的说法，所谓的「鼎型排列」的子像素组合呈等腰梯形，这种等腰梯形跟「鼎」的侧视图相似而得名。那维信诺的所谓「鼎型排列」还有什么特点呢？

维信诺子公司「昆山国显光电」发布过的一份专利，就点出了「鼎型排列」的设计思路：它的 OLED 像素里，第一、第二、第三子像素分别以矩阵的形式排列，蓝色 B 子像素作为其第三子像素，第一、第二子像素可以是红色 R 子像素，也可以是绿色 G 子像素；而任意一枚第二子像素周围都会有两枚第一子像素和两枚第三子像素，且第二、第三子像素发光区中心相连，能形成一个将第二像素包围起来的等腰梯形。

看完上面一段文字，你晕了吗？反正我是晕了，不过看像素图你只需要知道，以绿色子像素为中心，将围绕在它周边的两组红、蓝子像素的中点连接起来，会形成一个近似「鼎型」的等腰梯形 —— 这就「可能」是鼎型排列。

▲ 荣耀 X40（维信诺 鼎型排列）子像素实拍

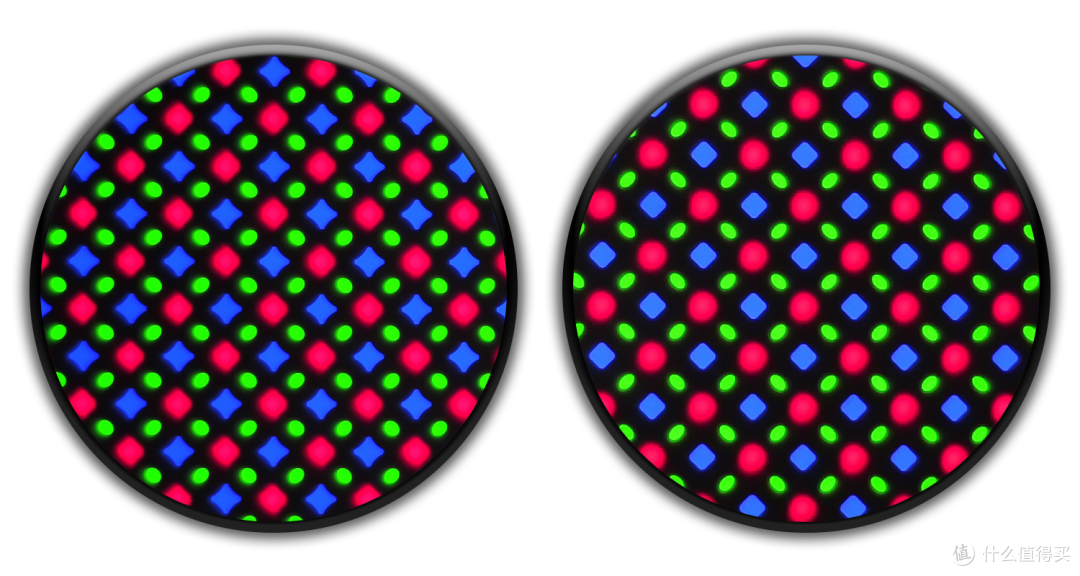

是的，折腾了那么久，确定了「等腰梯形组合」还不一定能确定就是鼎型排列，不信你看下面这两张像素图，你能猜出它们分别是哪家的面板吗？

答案揭晓：其实都是天马的，左边是 realme 的真我 GT Neo3，右边是 Redmi Note 12 Pro，它们绿色像素周边的两组红、蓝子像素相邻连接起来也确实呈等腰梯形，但以天马自家的说法，这叫「Windmill 风车排列」。

▲ 天马 Windmill 风车排列示意

不过仔细对比会发现，维信诺的绿色子像素一般是比较方正的矩形（偏正方形）；天马的绿色像素的形状像豆子，反正是相对扁长的。

但聊到长条形「豆状」的绿色像素，又不得不让人联想到三星的「Diamond 钻石排列」，还有京东方的「蓝钻排列」和华星光电的「Pearl 珍珠排列」，这几家 OLED 面板的子像素也基本是「豆子」、或者说是「短棒状（矩形）」的。

▲ 三星 Diamond 钻石排列子像素实拍

▲ iQOO 11 的三星钻石排列（绿像素更像豆子）

其中三星的标准「钻石排列」各色子像素都是很规整的，绿色子像素一般是矩形短棒状（也有例外，如 iQOO 11 更像豆子），红色、蓝色像素一般是正方形（光线衍射的原因，相机无法 100% 还原发光子像素的边缘，使得图片的红色像素“看起来”并不像正方形），且不同颜色之间的像素间距统一，因此子像素的排列整体看起来比较整齐（绿像素周边的像素中心点连接起来为矩形），不会像维信诺「鼎型排列」和天马「风车排列」那般歪歪扭扭。

而华星光电的「珍珠排列」和京东方的「蓝钻排列」大体看起来也比较整齐，不同在于华星光电「珍珠排列」的子像素的形状是弧形的，特别是弧形的绿像素看起来更像一个可爱圆润的椭圆「豆子」，而蓝、红像素在以往是呈星形或者近似八边形，如小米的 MIX 4；但最近华星生产的 OLED 面板往标准的「钻排」靠，呈圆角正方形了，如 Redmi K60。

▲ 华星光电珍珠排列的两种形态

（左 - 小米 MIX 4 | 右 - Redmi K60）

那京东方的「蓝钻排列」呢？虽然非常接近标准的「钻排」，像素整齐且绿色同样是矩形短棒状，而最大的不同在方形蓝像素，它并不是一个典型的正方形，而有一个特别的圆角，使得京东方的「蓝钻排列」很容易就能被分辨出来。

▲ 京东方蓝钻排列子像素实拍

掌握了以上技巧，就一定能根据子像素排列照片确定 OLED 屏幕供应商了吗？

很遗憾，未必，首先国产的类钻排列本质还是标准钻石排列的「变种」，最近一些说不清道不明的专利原因，国产类钻排列已经越来越接近标准的钻石排列；再而供应商始终是为手机厂商服务的，即使是同一种排列，也可以根据不同客户、不同手机的不同需求做出定制和改进，这就使得了即使是同一种排列技术，实际到产品终端可能会有不同的落地形态 —— 谓之「进化」。

就是如此一来排列渐趋同、二去技术进化导致的形态变化和形态分支，使得仅看子像素图来确定 OLED 面板的供应商这件事渐渐变得复杂。所幸，现阶段上面提到的方法，还是能较大概率地帮你分辨出钻排 / 类钻排 OLED 的供应商。

关于各主流 OLED 供应商的「钻石排列」、「类钻石排列」的区别和鉴别方法就讲到这，下课前，还想给各位同学留一道课后作业题：

请问下面 A~E 的 5 组子像素排列照片分别对应哪家 OLED 屏幕供应商呢？

大家可以在下方评论区留下你们的答案（附上解题思路更佳），而正确答案会在下期视频内容为大家揭晓。

好，下课！
