【探长DIY】DIY 标称 100W “土炸弹” 充电宝第四弹完整上电实测

今市面上正规品牌双向 PD 大功率充电宝，标称 100W 级别产品普遍价格不低。对于数码爱好者来说，网上有大量充电宝 DIY 套件，主板、外壳、电芯分开购买，自己组装，花费更低，还能体验动手的乐趣，这也是 DIY 套件火爆的核心原因。

我自己断断续续抽空组装了这台网上俗称 “土炸弹”、标称双向 100W PD 输出的 DIY 充电宝。工作日上班，只能碎片时间组装，前后折腾很长一段时间，终于完成整机装配。

很多网上套件宣传参数非常漂亮：100W 大功率 PD 输出，20V 高压档位，数显屏幕，3D 打印外壳，看起来性价比极高。但是套件组装出来的成品实际表现到底如何？标称的功率能不能跑满？保护逻辑、温控、输出稳定性表现怎么样？网上很多分享只有几张好看成品图，缺少长时间连续上电完整原始测试数据。

所以本次我打算做一次完整上电实录，不做花哨剪辑，完整记录充电宝从上电开始一整套工作状态，把测试仪记录全部原始数据放出，客观看待 DIY 大功率充电宝的优点和各类硬伤，同时重点提醒普通消费者需要注意的安全风险。

重要前置提醒：DIY 自制移动电源没有经过正规厂商完整安全测试、没有 CCC 强制认证，存在不可预知风险，本文仅为爱好者技术观测记录，不建议普通用户复刻，不建议拿来当做日常主力充电宝高频使用国家认证的。

一、成品硬件与测试环境准备

1.1 成品外观硬件

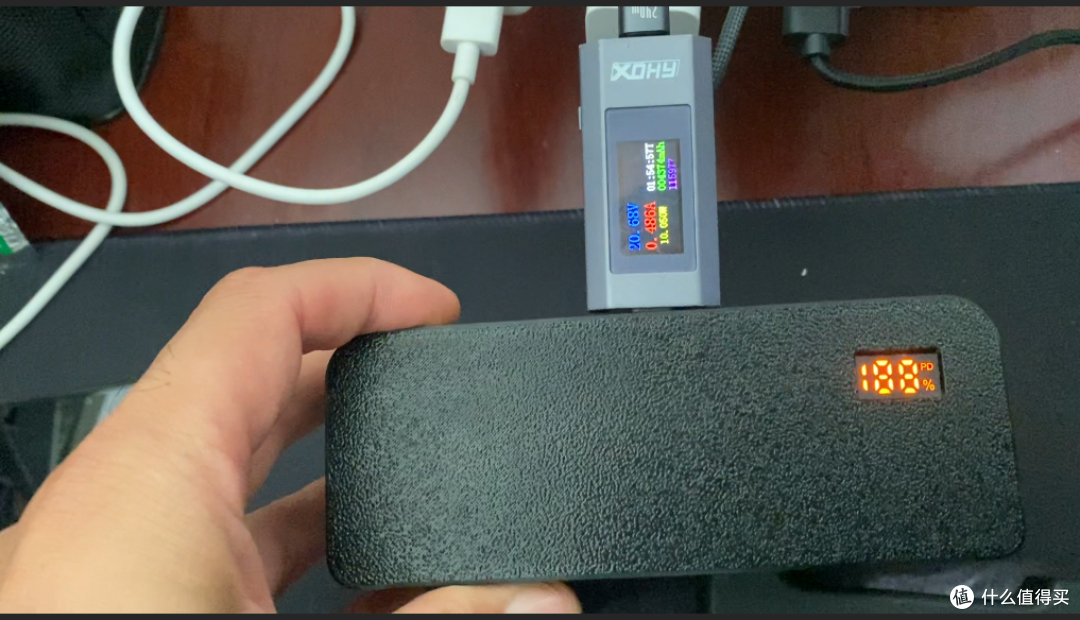

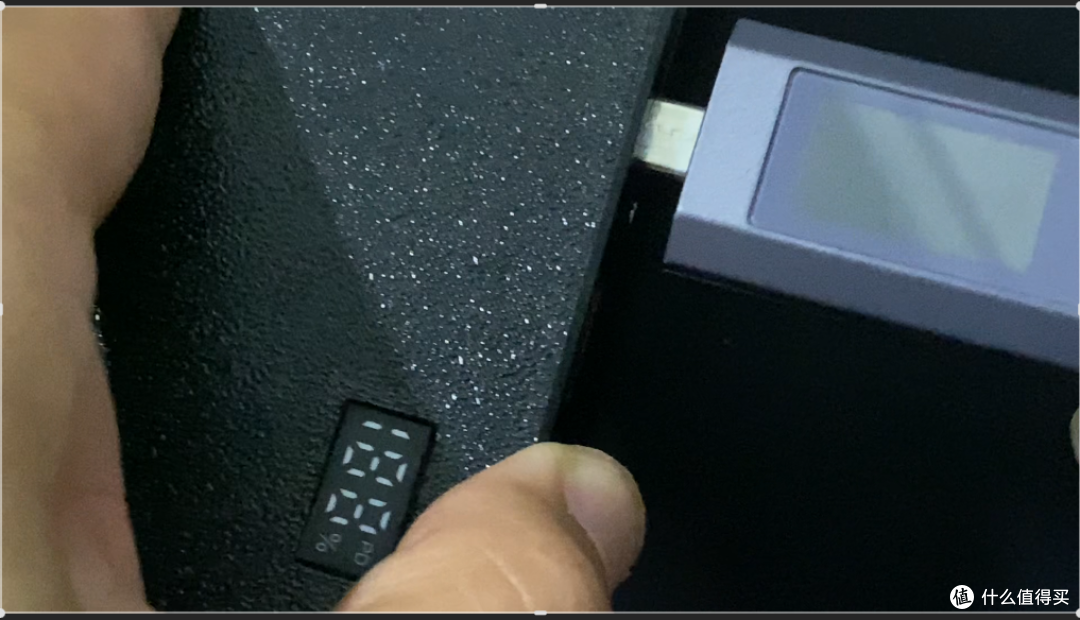

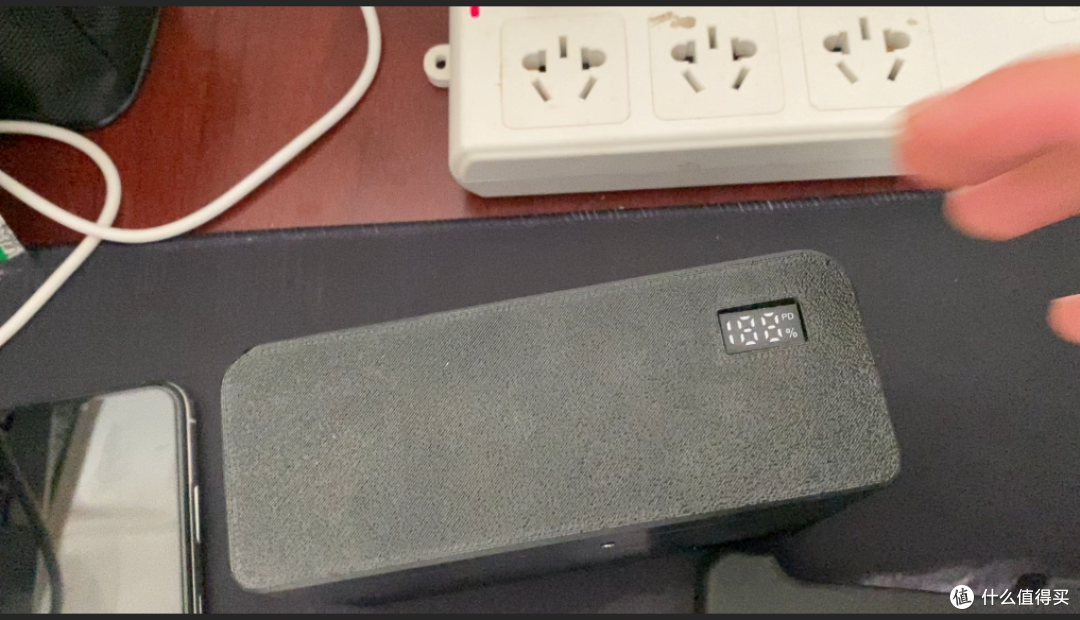

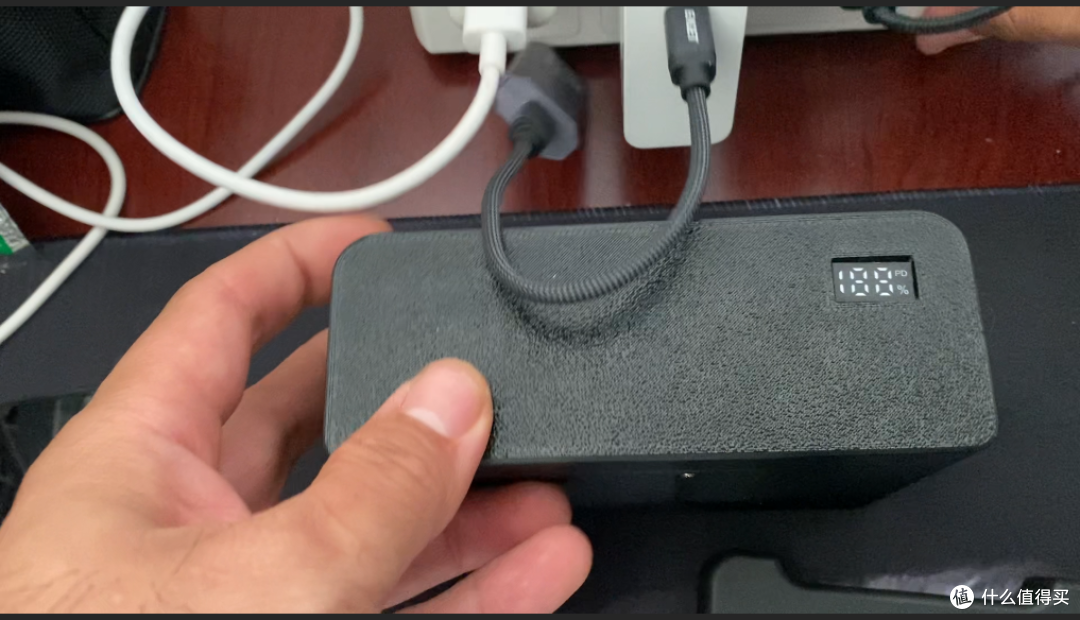

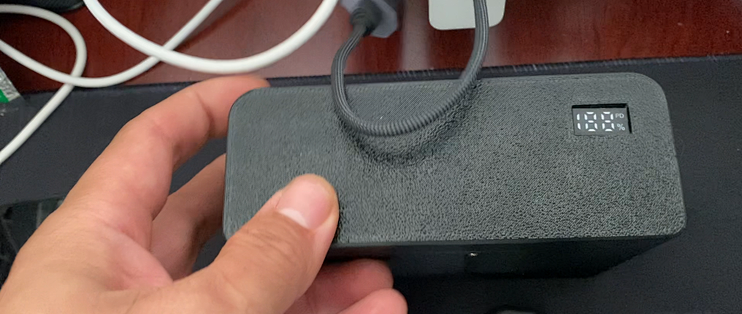

整机外壳采用 3D 打印纹理外壳，套件自带数显小屏幕，可以实时查看电量，屏幕上也印刷 PD 协议标识。外壳 3D 打印件优势是可以自由定制外形，成本低廉；缺点是外壳阻燃性能未知，对比商用充电宝注塑阻燃外壳存在差距。

整套属于组装套件形式，包含快充主板、外壳支架，电芯需要自行另外采购组装，组装全部由我手动完成。

1.2 测试仪器选择说明

本次测试设备：老式功率测试仪，可以记录运行时长、输出电压、输出电流、实时功率、内阻、温度多维度完整数据。

这里解释为什么没有使用维简 K2 这类高档测试仪：这套 DIY 设备网上俗称 “土炸弹”，在大功率 DIY 圈子里面这个外号本身就暗示它有不确定性。万一测试过程出现短路、异常故障，老式测试仪损坏不心疼；而高档测试仪价格昂贵，一旦被异常电压电流打坏损失较大，所以本次测试选用老款记录仪。

其他配件：合格 PD 充电头，合规数据线。

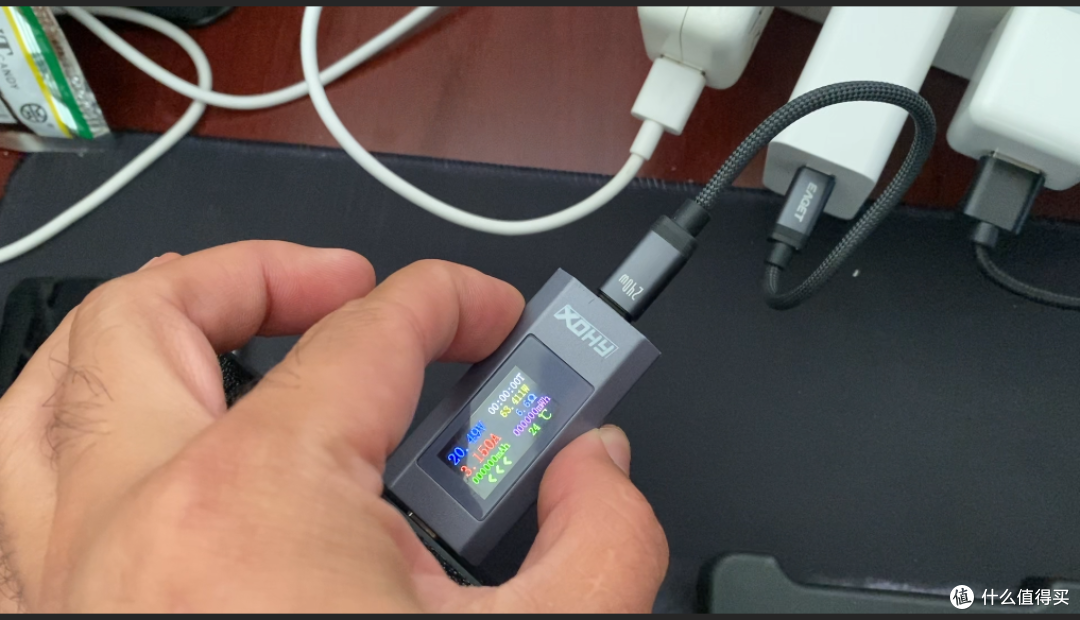

测试操作流程：

1. 将功率测试仪接入 DIY 充电宝输出口，接好充电负载；

2. 接入负载之后充电宝唤醒，确认没有短路异常现象；

3. 测试仪执行历史数据清零重置；

4. 清零完成，测试仪初始状态：0 小时 00 分 00 秒，电压 20.49V，电流 3.150A，功率 64.31W，内阻 6.6Ω，温度 24℃；

5. 正式开始长时间上电记录，不间断抓取测试仪日志。

全部下面列举的时间点数据，均来自测试仪实时记录，没有修改，完整还原整套设备上电全过程。

二、完整上电实测原始数据展示

说明：测试仪连续记录，从测试启动，记录峰值功率、功率回落、掉流停充、反复拉起大电流、高温保护触发、多次循环拉载的全部状态。

0 小时 00 分 00 秒，电压 20.49V，电流 3.150A，功率 63.41W，内阻 6.6Ω，温度 24℃。测试正式开始。

0 小时 08 分 17 秒，电压 20.45V，电流 3.287A，功率 67.226W，内阻 0.65Ω，温度无显示。这也是本次测试冲到的峰值功率，67 瓦出头。

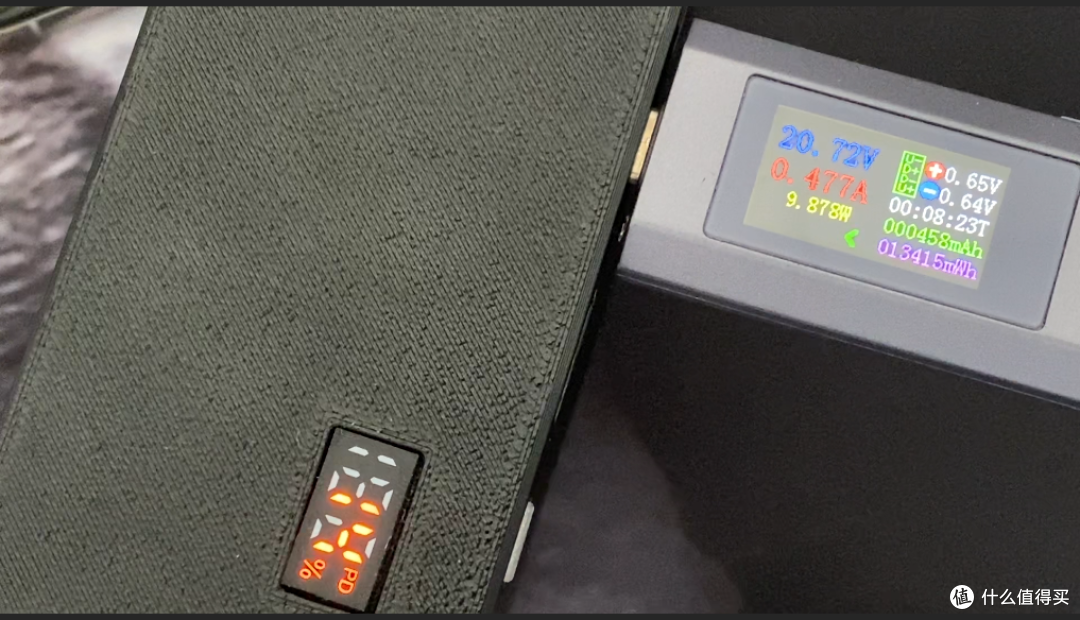

0 小时 08 分 23 秒，电压 20.72V，电流 0.477A，功率 9.878W，内阻 0.65Ω，温度无显示。功率开始回落。

0 小时 08 分 23 秒，电压 20.71V，电流 0.513A，功率 10.620W，内阻 0.65Ω，温度无显示。

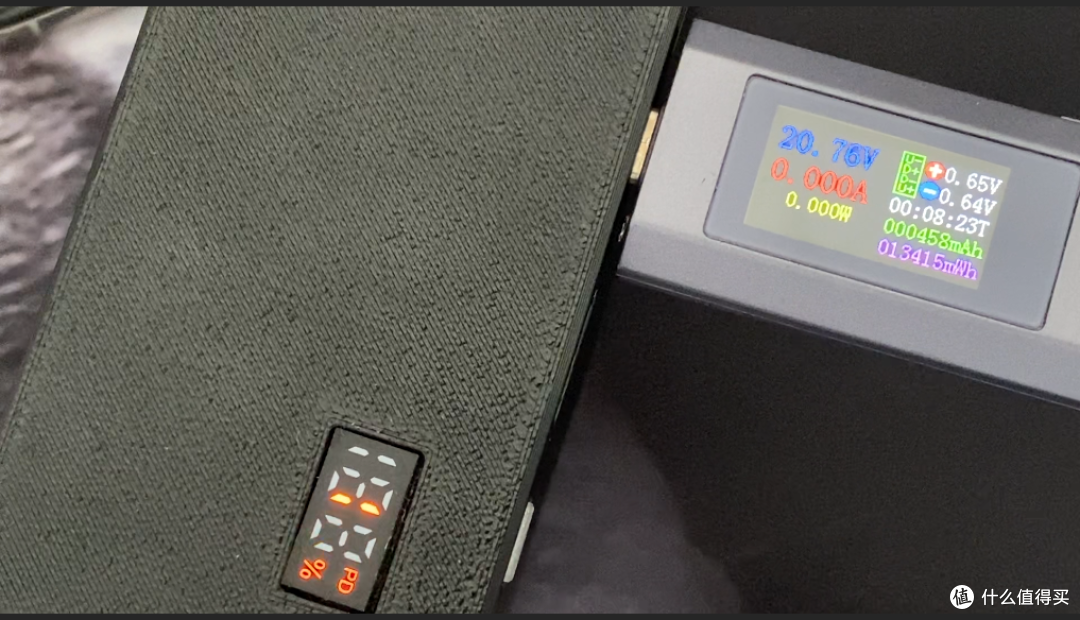

0 小时 08 分 23 秒，电压 20.76V，电流 0.000A，功率 0.000W，内阻 0.65Ω，温度无显示，电流归零，暂时停充。

0 小时 08 分 23 秒，电压 20.75V，电流 0.285A，功率 5.000W，内阻 0.65Ω，温度无显示，再次拉起小电流充电。

0 小时 08 分 26 秒，电压 20.68V，电流 0.976A，功率 20.182W，内阻 0.65Ω，温度无显示。

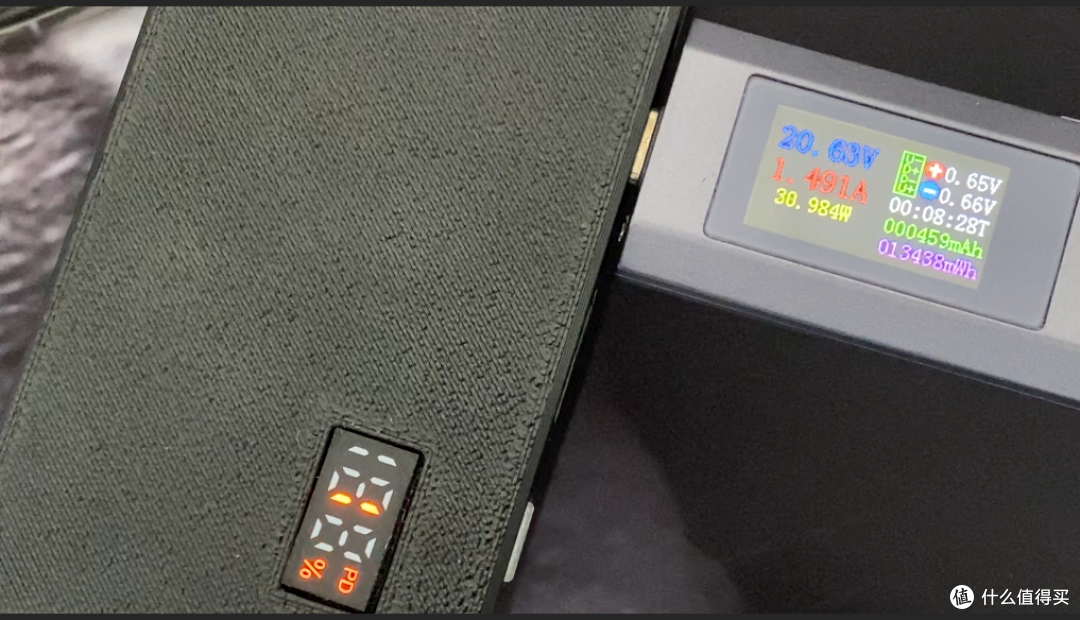

0 小时 08 分 28 秒，电压 20.63V，电流 1.491A，功率 30.984W，内阻 0.65Ω，温度无显示。

0 小时 08 分 30 秒，电压 20.60V，电流 1.985A，功率 40.906W，内阻 0.65Ω，温度无显示。

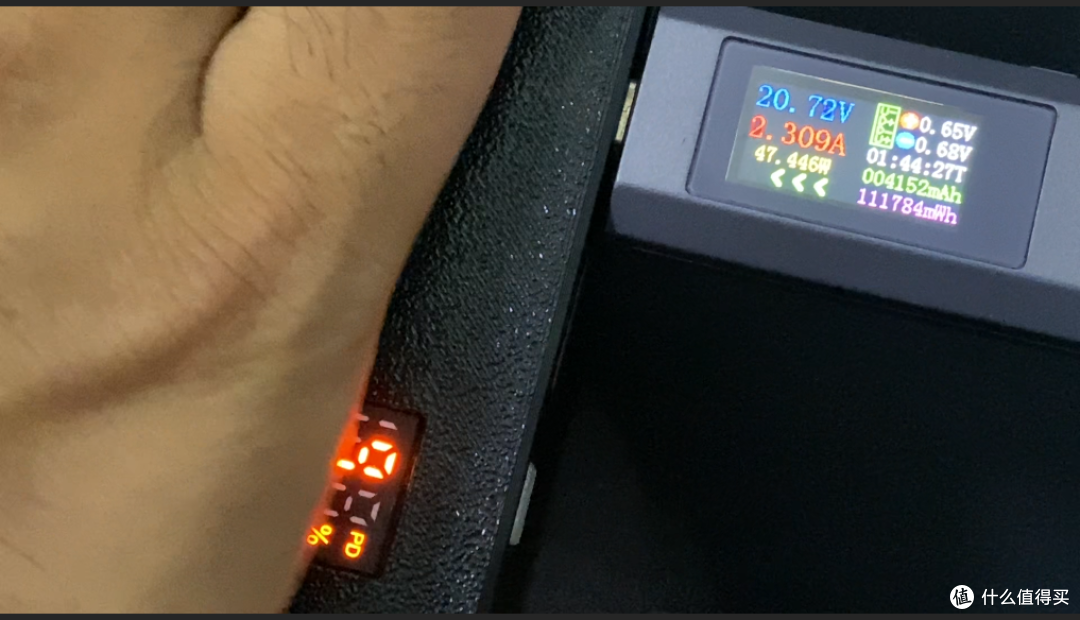

1 小时 44 分 27 秒，电压 20.72V，电流 2.309A，功率 47.446W，内阻 0.65Ω，温度无显示。

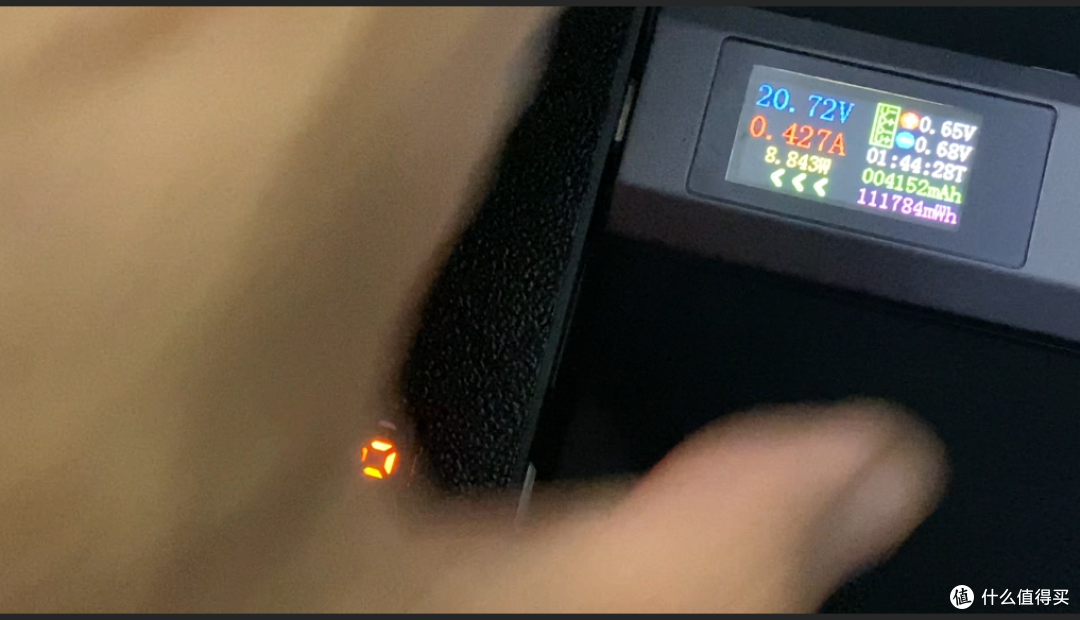

1 小时 44 分 28 秒，电压 20.72V，电流 0.427A，功率 8.843W，内阻 0.65Ω，温度无显示。

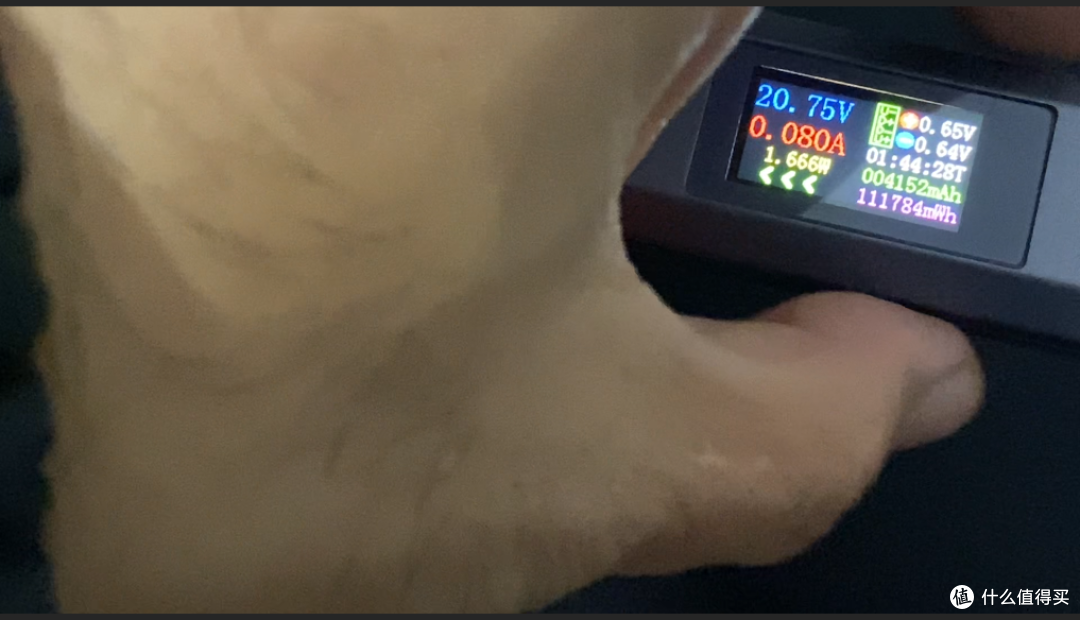

1 小时 44 分 28 秒，电压 20.75V，电流 0.080A，功率 1.666W，内阻 0.65Ω，温度无显示。

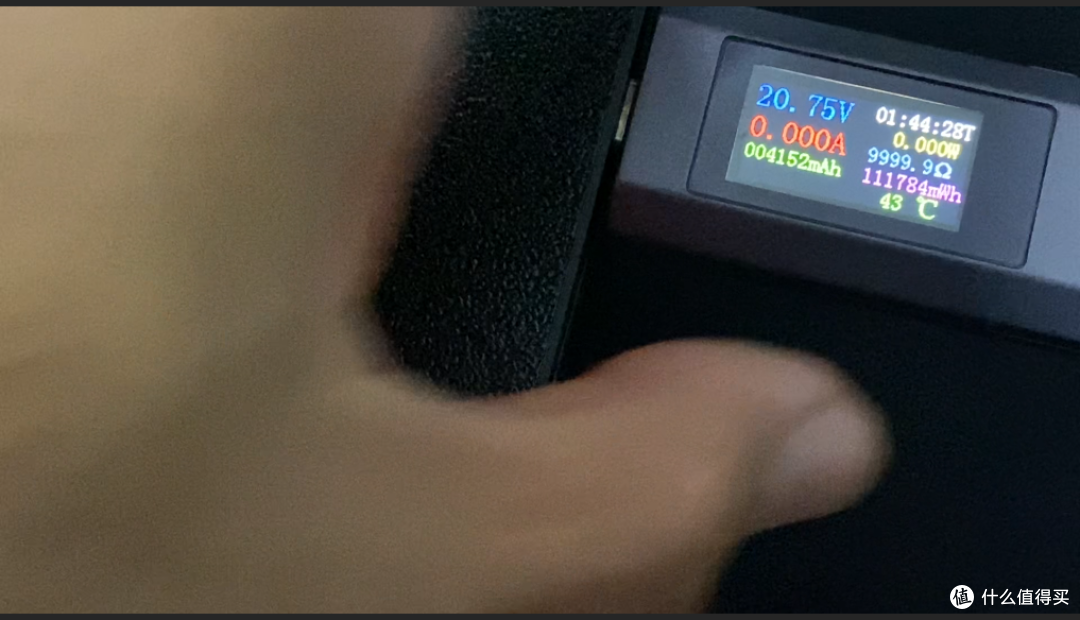

1 小时 44 分 28 秒，电压 20.75V，电流 0.000A，功率 0.000W，内阻 9999.9Ω，温度 43℃。充电暂停，温度来到 43 摄氏度。

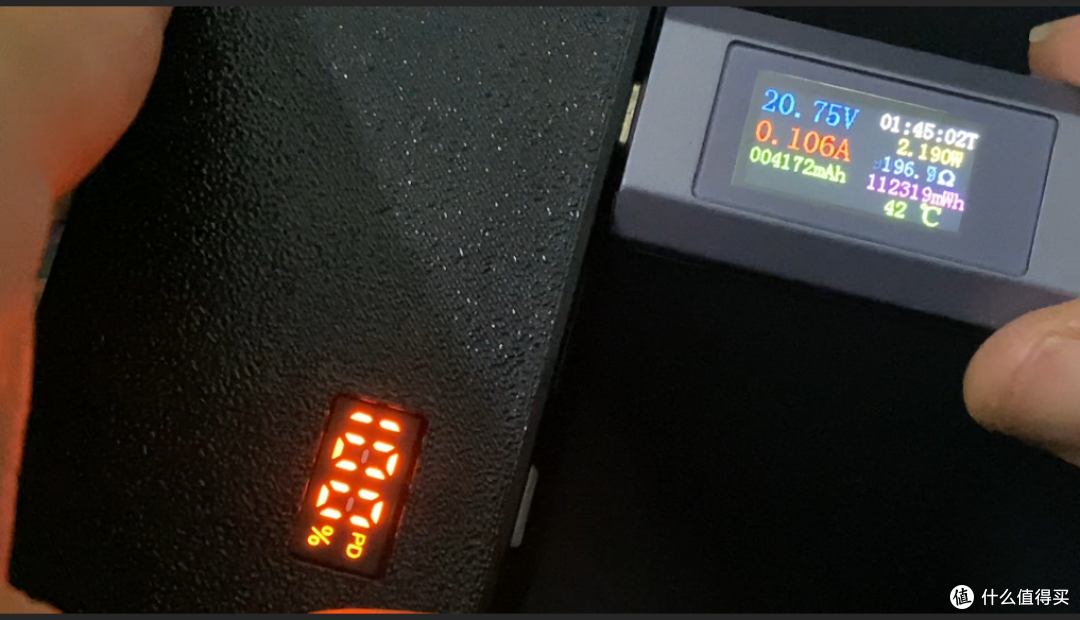

1 小时 45 分 02 秒，电压 20.75V，电流 0.106A，功率 2.190W，内阻 196.9Ω，温度 42℃。

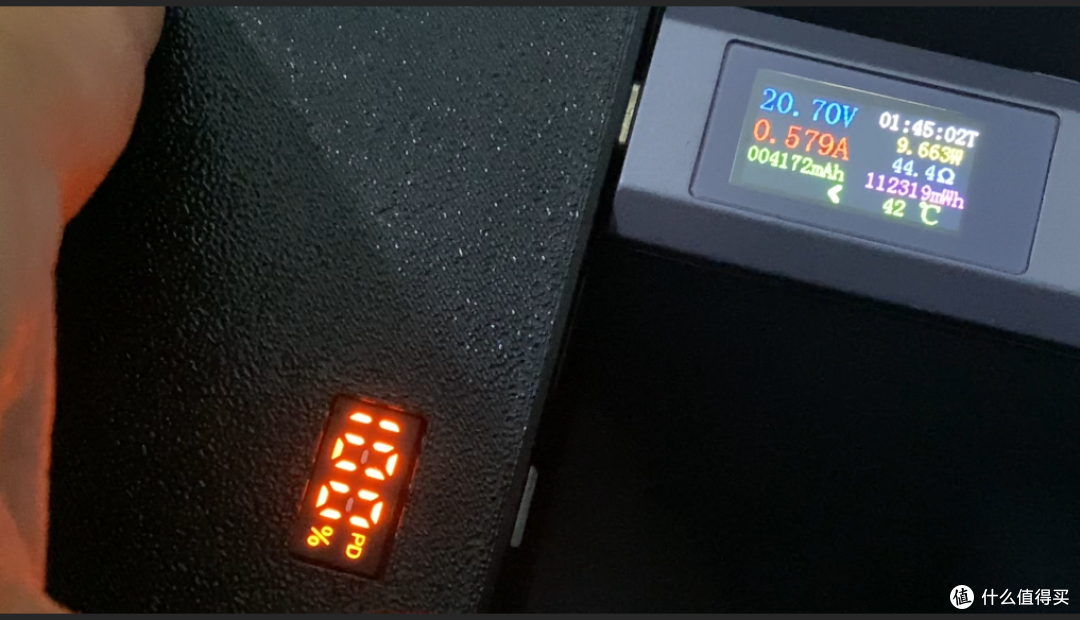

1 小时 45 分 02 秒，电压 20.70V，电流 0.579A，功率 9.663W，内阻 44.4Ω，温度 42℃。

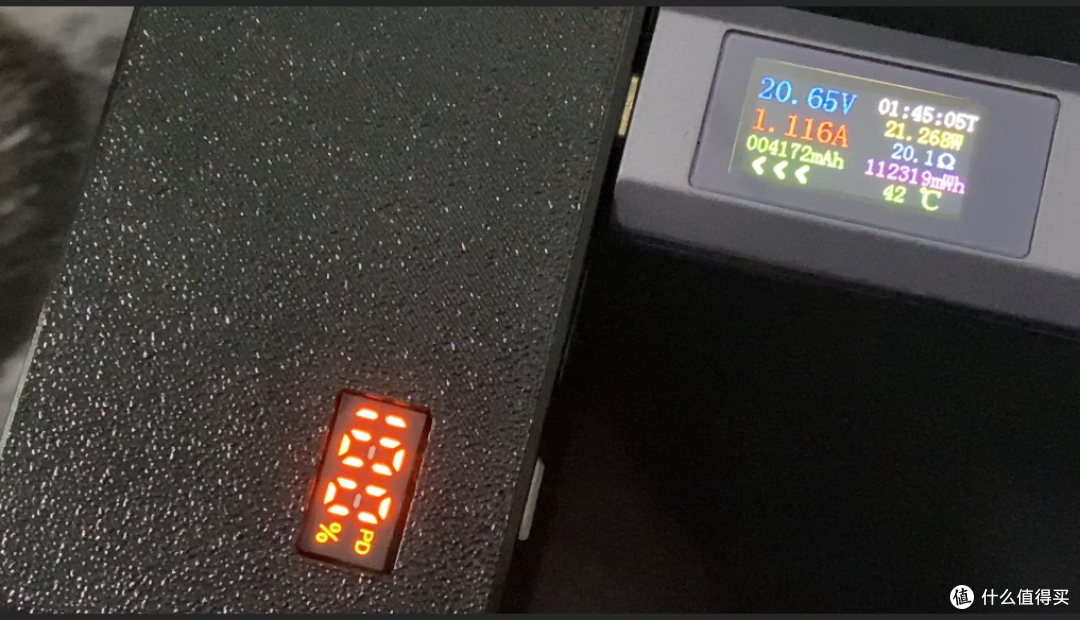

1 小时 45 分 05 秒，电压 20.65V，电流 1.116A，功率 21.268W，内阻 20.1Ω，温度 42℃。

1 小时 45 分 18 秒，电压 20.55V，电流 2.316A，功率 47.69W，电阻 9.9Ω，温度 42℃。

1 小时 45 分 46 秒，电压 20.76V，电流 0.000A，功率 0.000W，电阻 9999.9Ω，温度 42℃。

1 小时 45 分 46 秒，电压 20.70V，电流 0.486A，功率 10.05W，电阻 28.4Ω，温度 42℃。

1 小时 45 分 46 秒，电压 20.70V，电流 0.566A，功率 11.72W，电阻 25.2Ω，温度 42℃。

1 小时 45 分 46 秒，电压 20.65V，电流 1.039A，功率 20.18W，电阻 12.1Ω，温度 42℃。

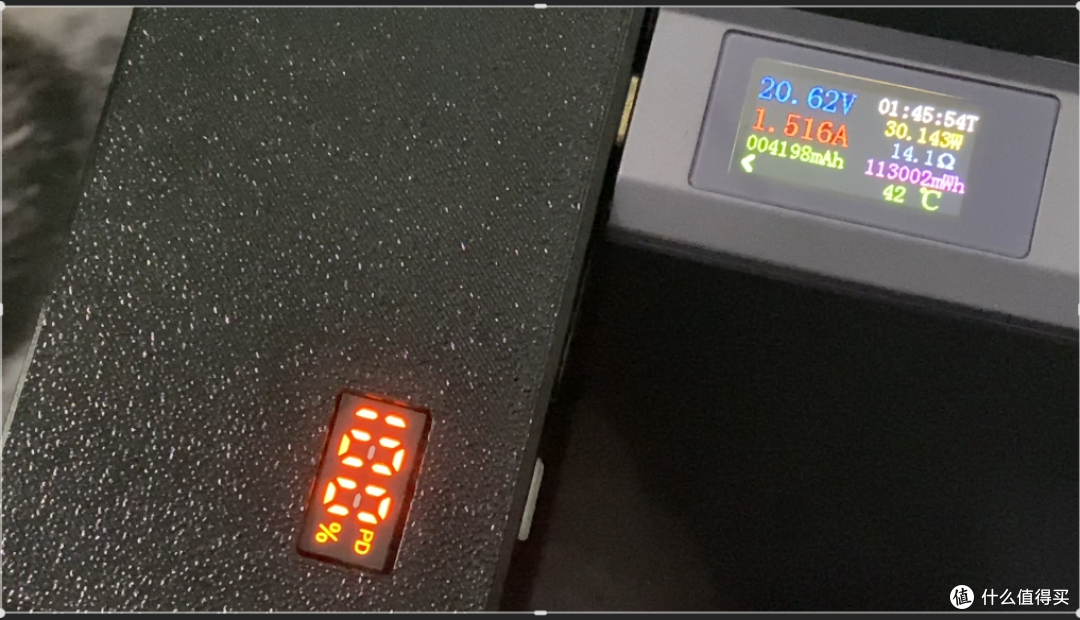

1 小时 45 分 54 秒，电压 20.62V，电流 1.516A，功率 30.14W，电阻 8.1Ω，温度 42℃。

1 小时 45 分 57 秒，电压 20.58V，电流 2.006A，功率 41.25W，电阻 7.0Ω，温度 42℃。

1 小时 45 分 57 秒，电压 20.56V，电流 2.295A，功率 47.16W，电阻 6.2Ω，温度 42℃。

1 小时 46 分 08 秒，电压 20.66V，电流 0.939A，功率 19.36W，电阻 13.6Ω，温度 42℃。

1 小时 46 分 08 秒，电压 20.73V，电流 0.034A，功率 0.66W，电阻 615.0Ω，温度 42℃。

1 小时 46 分 09 秒，电压 20.73V，电流 0.000A，功率 0.000W，电阻 9999.9Ω，温度 42℃。

1 小时 46 分 09 秒，电压 20.73V，电流 0.000A，功率 0.000W，电阻 9999.9Ω，温度 42℃。

1 小时 46 分 09 秒，电压 20.71V，电流 0.076A，功率 1.56W，电阻 274Ω，温度 42℃。

1 小时 46 分 09 秒，电压 20.70V，电流 0.460A，功率 9.52W，电阻 45.0Ω，温度 42℃。

1 小时 46 分 12 秒，电压 20.68V，电流 0.977A，功率 20.21W，电阻 21.2Ω，温度 42℃。

1 小时 46 分 12 秒，电压 20.67V，电流 2.066A，功率 42.75W，电阻 10.0Ω，温度 43℃。

1 小时 46 分 12 秒，电压 20.57V，电流 2.319A，功率 47.67W，电阻 8.9Ω，温度 43℃。

1 小时 46 分 25 秒，电压 20.74V，电流 0.165A，功率 3.42W，电阻 125.6Ω，温度 43℃。

1 小时 46 分 25 秒，电压 20.74V，电流 0.031A，功率 0.63W，电阻 678.5Ω，温度 43℃。

1 小时 46 分 27 秒，电压 20.75V，电流 0.000A，功率 0.000W，电阻 9999.9Ω，温度 42℃。

1 小时 46 分 32 秒，电压 20.72V，电流 0.661A，功率 13.17W，电阻 9.8Ω，温度 43℃。

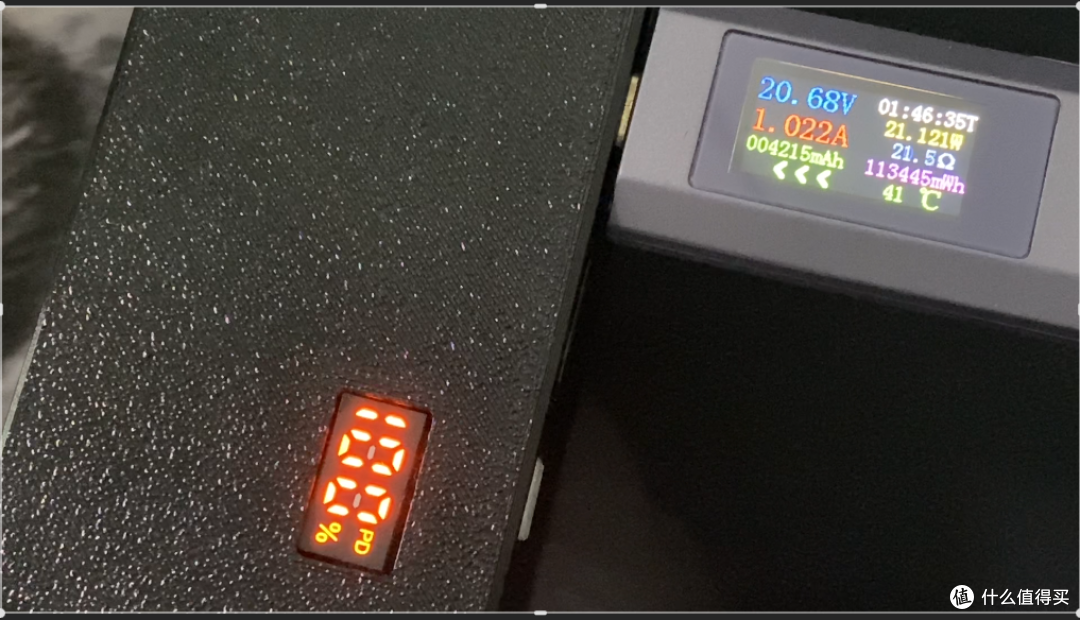

1 小时 46 分 39 秒，电压 20.68V，电流 1.022A，功率 21.12W，电阻 21.5Ω，温度 43℃。

1 小时 46 分 39 秒，电压 20.62V，电流 1.505A，功率 31.05W，电阻 13.7Ω，温度 41℃。

1 小时 46 分 39 秒，电压 20.58V，电流 1.978A，功率 40.79W，电阻 10.9Ω，温度 41℃。

1 小时 46 分 42 秒，电压 20.55V，电流 2.317A，功率 47.62W，电阻 8.9Ω，温度 41℃。

1 小时 46 分 48 秒，电压 20.75V，电流 0.307A，功率 6.38W，电阻 65.6Ω，温度 41℃。

1 小时 46 分 48 秒，电压 20.75V，电流 0.006A，功率 0.12W，电阻 1202Ω，温度 41℃。

1 小时 46 分 48 秒，电压 20.75V，电流 0.006A，功率 0.12W，电阻 9999.9Ω，温度 41℃。

1 小时 46 分 47 秒，电压 20.73V，电流 0.234A，功率 4.84W，电阻 89.2Ω，温度 41℃。

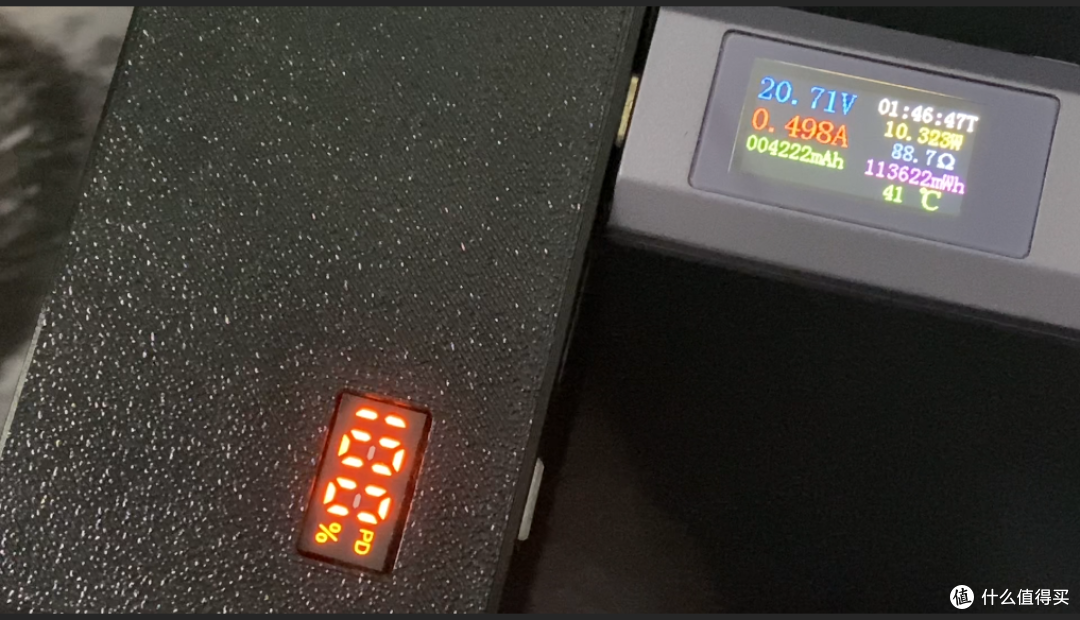

1 小时 46 分 47 秒，电压 20.71V，电流 0.498A，功率 10.52W，电阻 42.2Ω，温度 41℃。

1 小时 46 分 48 秒，电压 20.68V，电流 0.985A，功率 20.56W，电阻 21.4Ω，温度 41℃。

1 小时 46 分 48 秒，电压 20.68V，电流 1.478A，功率 30.42W，电阻 14.2Ω，温度 41℃。

1 小时 46 分 54 秒，电压 20.57V，电流 2.031A，功率 41.12W，电阻 10.3Ω，温度 41℃。

1 小时 46 分 54 秒，电压 20.56V，电流 2.321A，功率 47.72W，电阻 8.8Ω，温度 41℃。

1 小时 47 分 00 秒，电压 20.62V，电流 1.545A，功率 31.66W，电阻 13.3Ω，温度 41℃。

1 小时 47 分 00 秒，电压 20.75V，电流 0.119A，功率 2.4W，电阻 174.5Ω，温度 41℃。

1 小时 47 分 00 秒，电压 20.75V，电流 0.006A，功率 0.12W，电阻 9999.9Ω，温度 41℃。

1 小时 47 分 01 秒，电压 20.74V，电流 0.038A，功率 0.78W，电阻 549.1Ω，温度 41℃。

1 小时 47 分 01 秒，电压 20.72V，电流 0.500A，功率 10.37W，电阻 41.5Ω，温度 41℃。

1 小时 47 分 02 秒，电压 20.69V，电流 0.692A，功率 14.32W，电阻 29.8Ω，温度 41℃。

1 小时 47 分 04 秒，电压 20.67V，电流 0.996A，功率 20.63W，电阻 20.7Ω，温度 41℃。

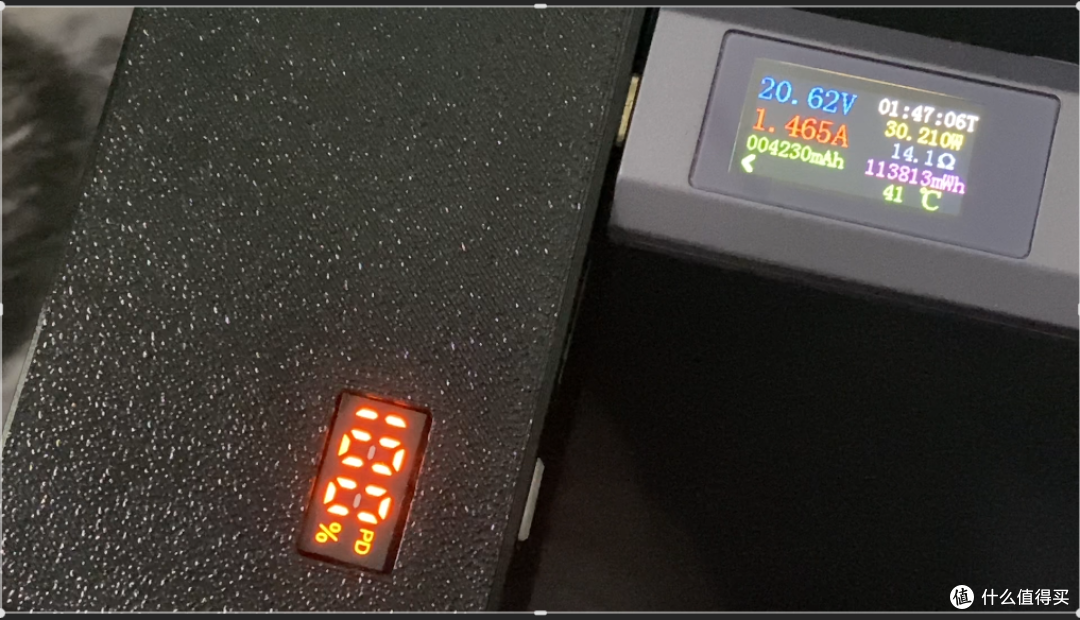

1 小时 47 分 09 秒，电压 20.62V，电流 1.465A，功率 30.21W，电阻 14.1Ω，温度 41℃。

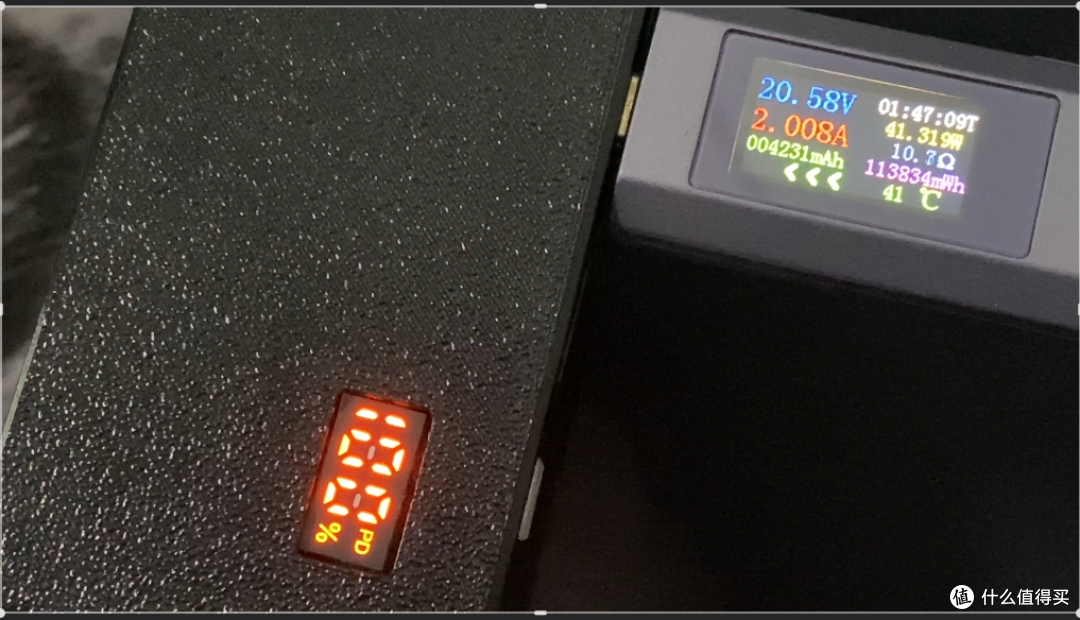

1 小时 47 分 09 秒，电压 20.58V，电流 2.008A，功率 41.32W，电阻 10.3Ω，温度 41℃。

1 小时 47 分 12 秒，电压 20.56V，电流 2.326A，功率 47.76W，电阻 8.9Ω，温度 41℃。

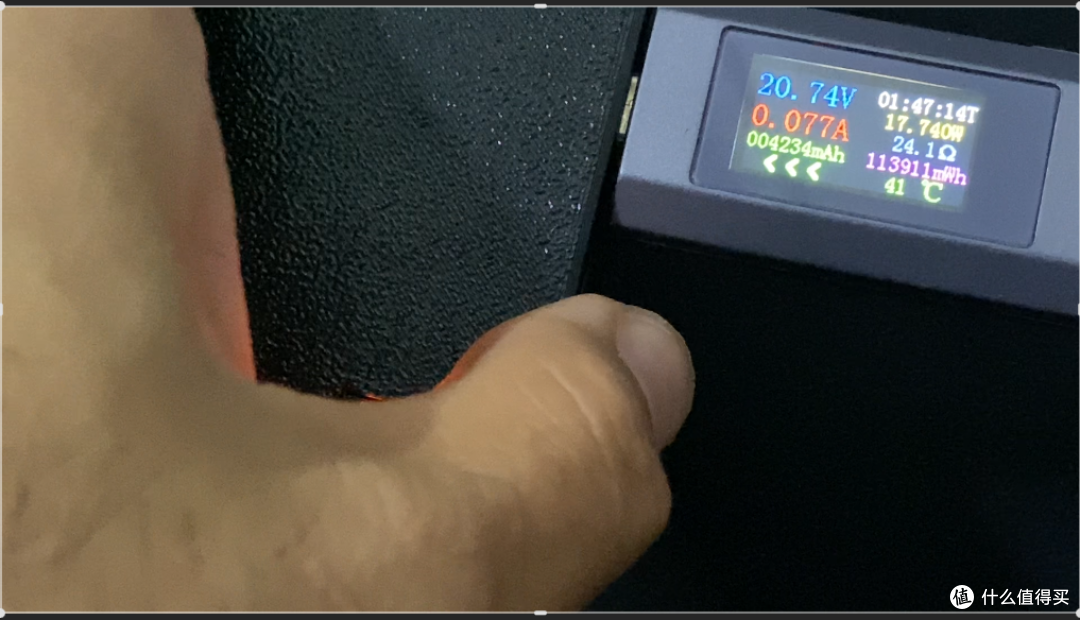

1 小时 47 分 14 秒，电压 20.74V，电流 0.077A，功率 1.74W，电阻 269.3Ω，温度 41℃。

1 小时 47 分 16 秒，电压 20.76V，电流 0.032A，功率 0.66W，电阻 650.2Ω，温度 41℃。

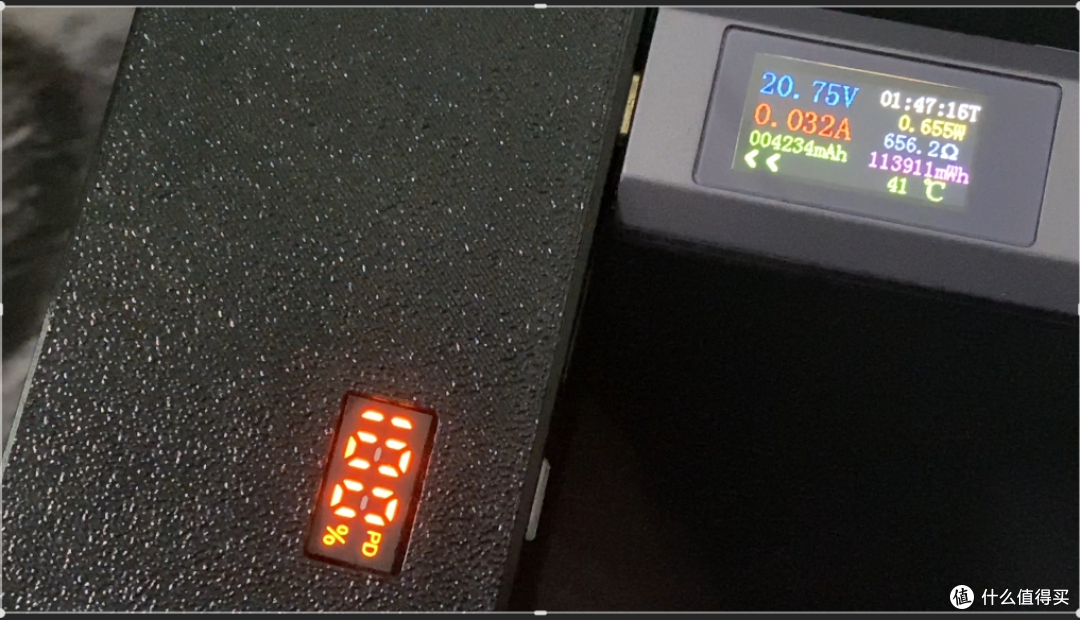

1 小时 47 分 17 秒，电压 20.75V，电流 0.032A，功率 0.66W，电阻 656.2Ω，温度 41℃。

1 小时 47 分 17 秒，电压 20.75V，电流 0.032A，功率 0.66W，电阻 656.2Ω，温度 41℃。

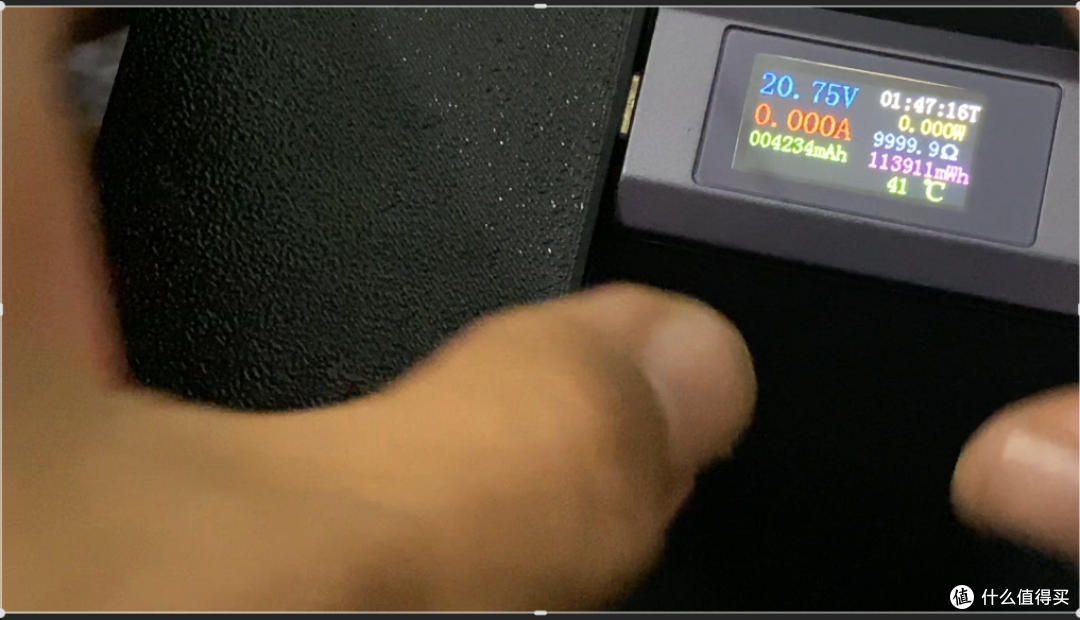

1 小时 47 分 17 秒，电压 20.75V，电流 0.006A，功率 0.00W，电阻 9999.9Ω，温度 41℃。

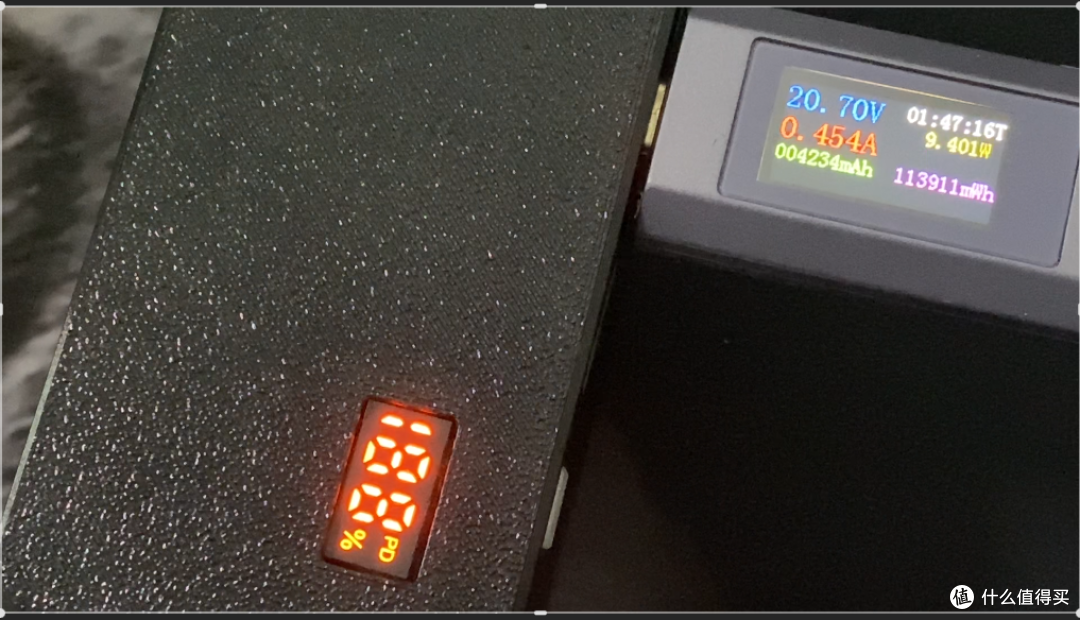

1 小时 47 分 16 秒，电压 20.70V，电流 0.454A，功率 9.4W，电阻 45.5Ω，温度 41℃。

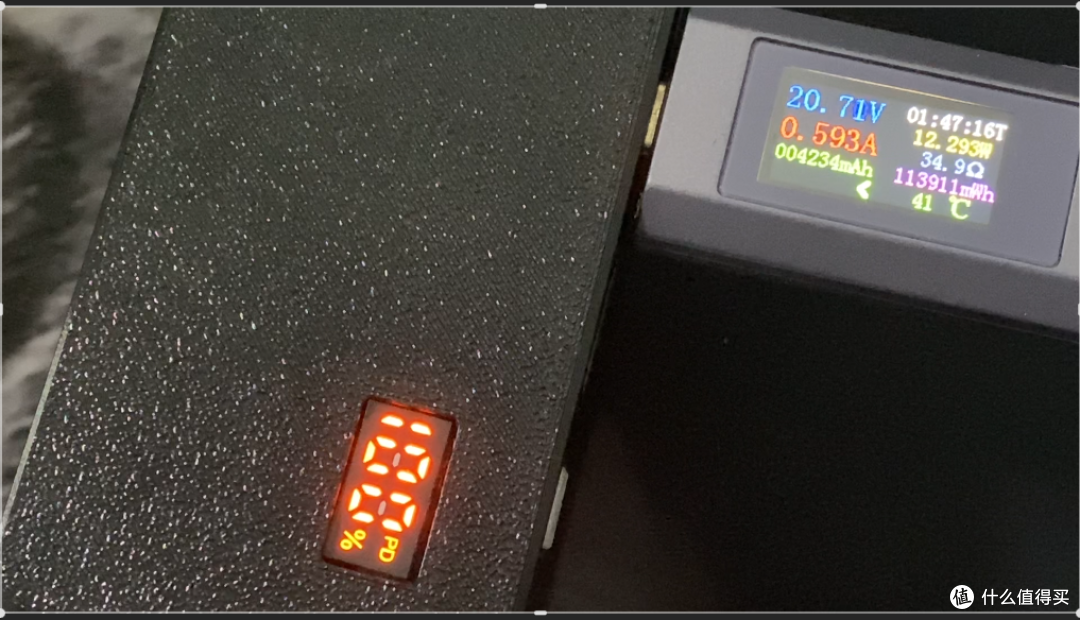

1 小时 47 分 16 秒，电压 20.70V，电流 0.593A，功率 12.2W，电阻 34.2Ω，温度 41℃。

1 小时 47 分 18 秒，电压 20.67V，电流 1.084A，功率 22.3W，电阻 20.7Ω，温度 41℃。

1 小时 47 分 22 秒，电压 20.62V，电流 1.546A，功率 31.06W，电阻 13.4Ω，温度 41℃。

1 小时 47 分 22 秒，电压 20.58V，电流 1.949A，功率 40.1W，电阻 10.6Ω，温度 41℃。

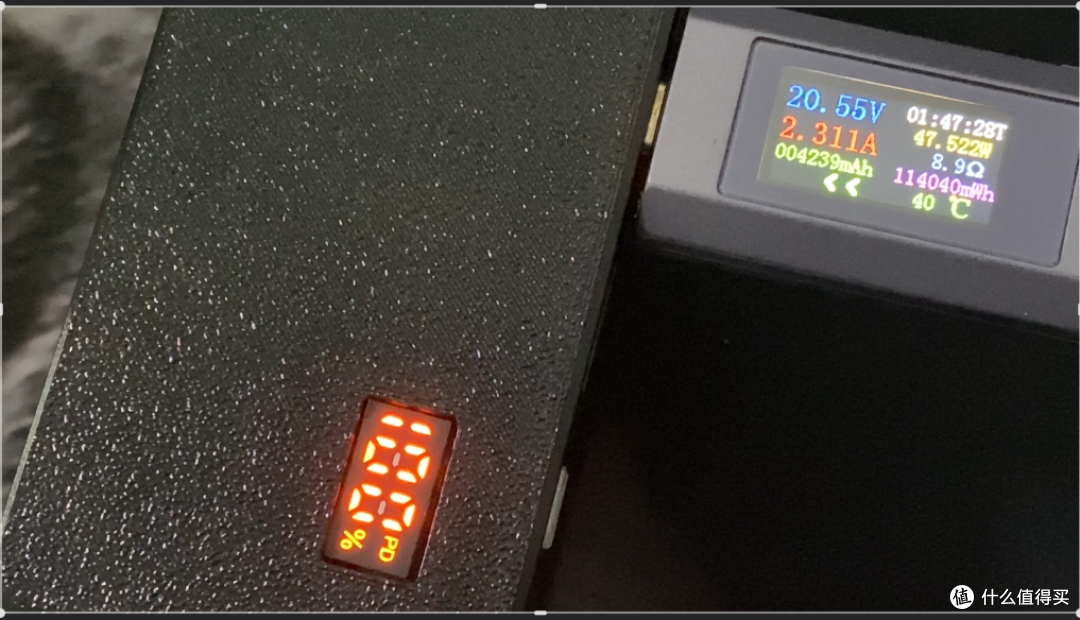

1 小时 47 分 22 秒，电压 20.55V，电流 2.311A，功率 47.6W，电阻 8.9Ω，温度 41℃。

1 小时 47 分 29 秒，电压 20.76V，电流 0.064A，功率 1.32W，电阻 322.3Ω，温度 41℃。

1 小时 47 分 29 秒，电压 20.76V，电流 0.064A，功率 1.32W，电阻 322.3Ω，温度 41℃。

1 小时 47 分 30 秒，电压 20.76V，电流 0.036A，功率 0.63W，电阻 689.5Ω，温度 41℃。

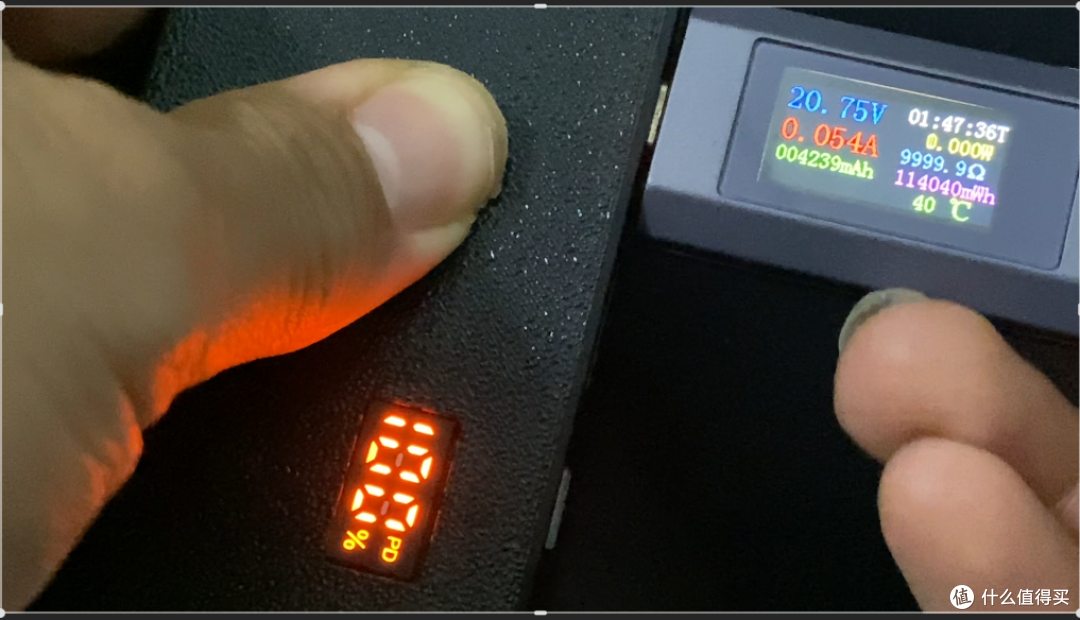

1 小时 47 分 35 秒，电压 20.75V，电流 0.054A，功率 1.12W，电阻 9999.9Ω，温度 40℃。

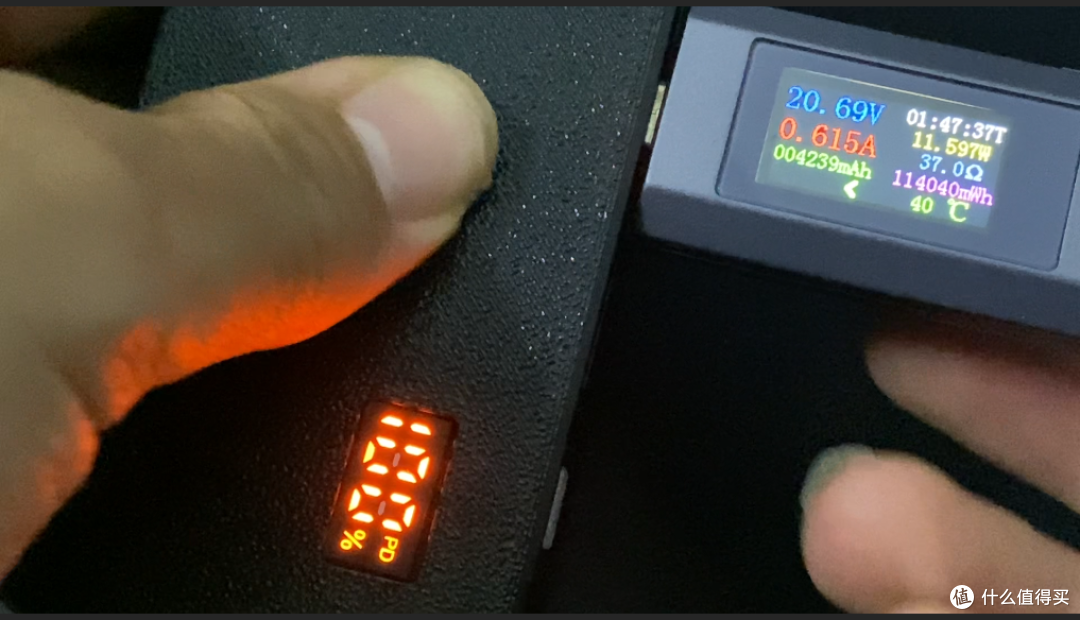

1 小时 47 分 37 秒，电压 20.69V，电流 0.615A，功率 12.68W，电阻 34.7Ω，温度 40℃。

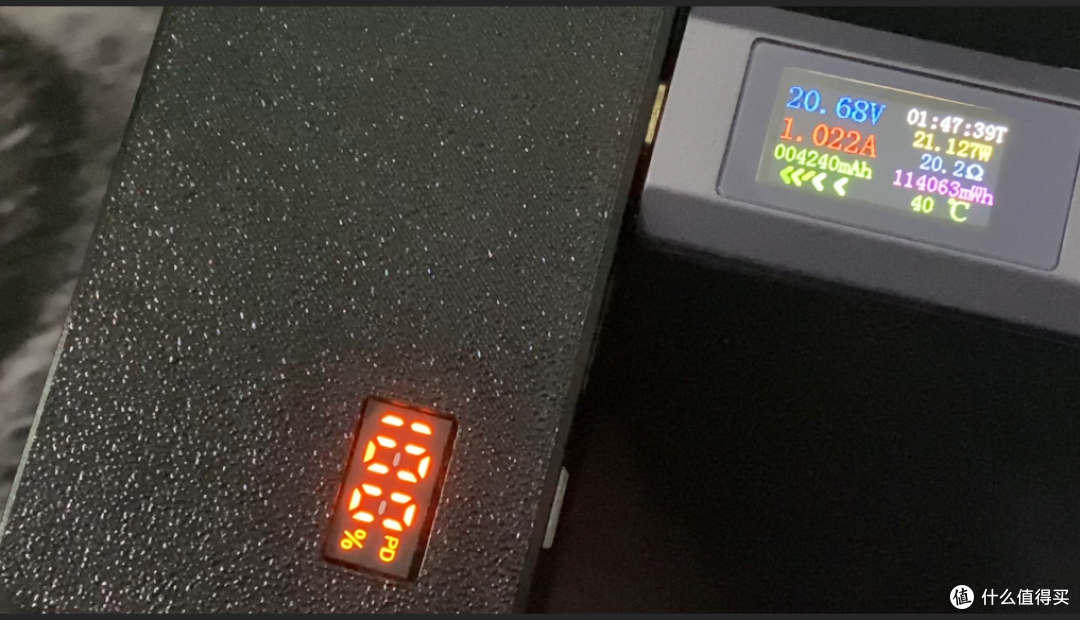

1 小时 47 分 39 秒，电压 20.68V，电流 1.022A，功率 21.21W，电阻 20.2Ω，温度 40℃。

1 小时 47 分 41 秒，电压 20.68V，电流 1.516A，功率 31.42W，电阻 13.7Ω，温度 40℃。

1 小时 47 分 44 秒，电压 20.58V，电流 2.061A，功率 42.32W，电阻 10.4Ω，温度 40℃。

1 小时 47 分 46 秒，电压 20.56V，电流 2.313A，功率 47.62W，电阻 8.9Ω，温度 40℃。

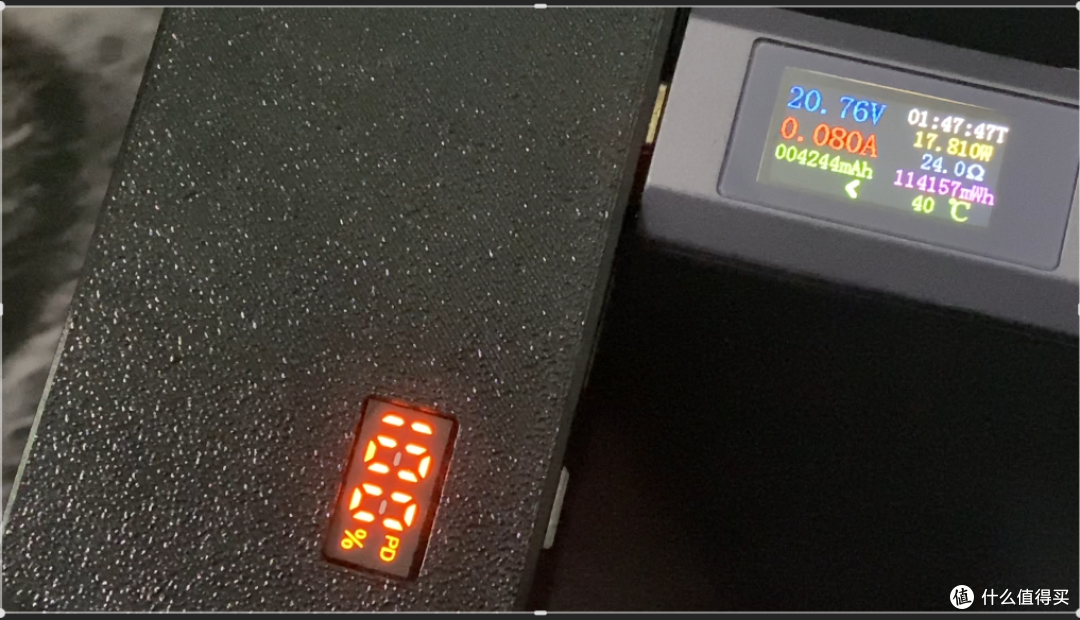

1 小时 47 分 47 秒，电压 20.76V，电流 0.08A，功率 1.74W，电阻 240Ω，温度 40℃。

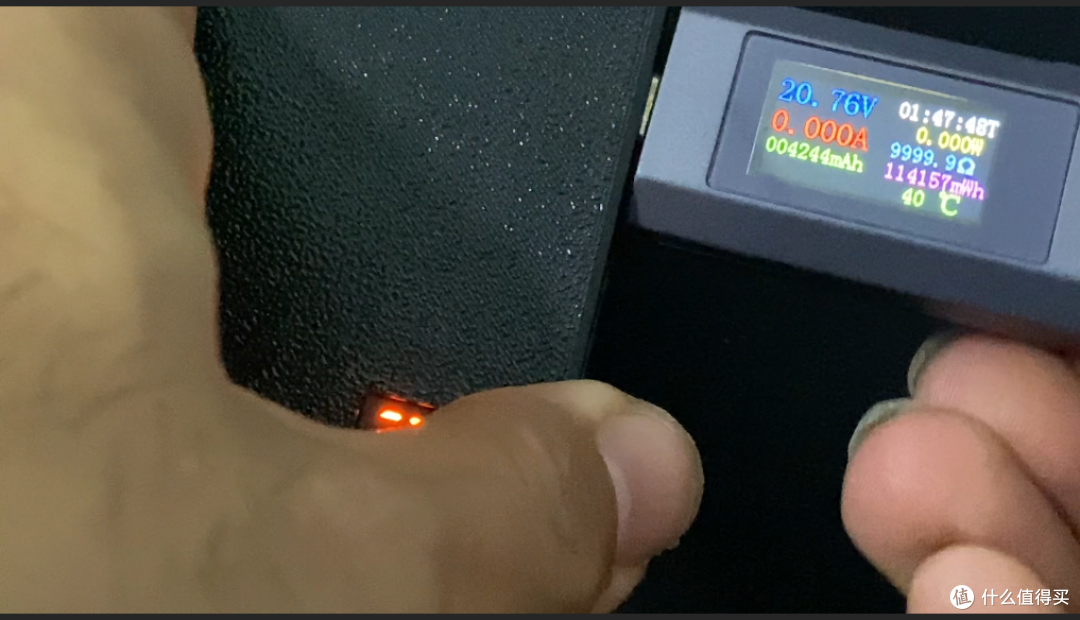

1 小时 47 分 48 秒，电压 20.76V，电流 0.006A，功率 0.00W，电阻 259.9Ω，温度 40℃。

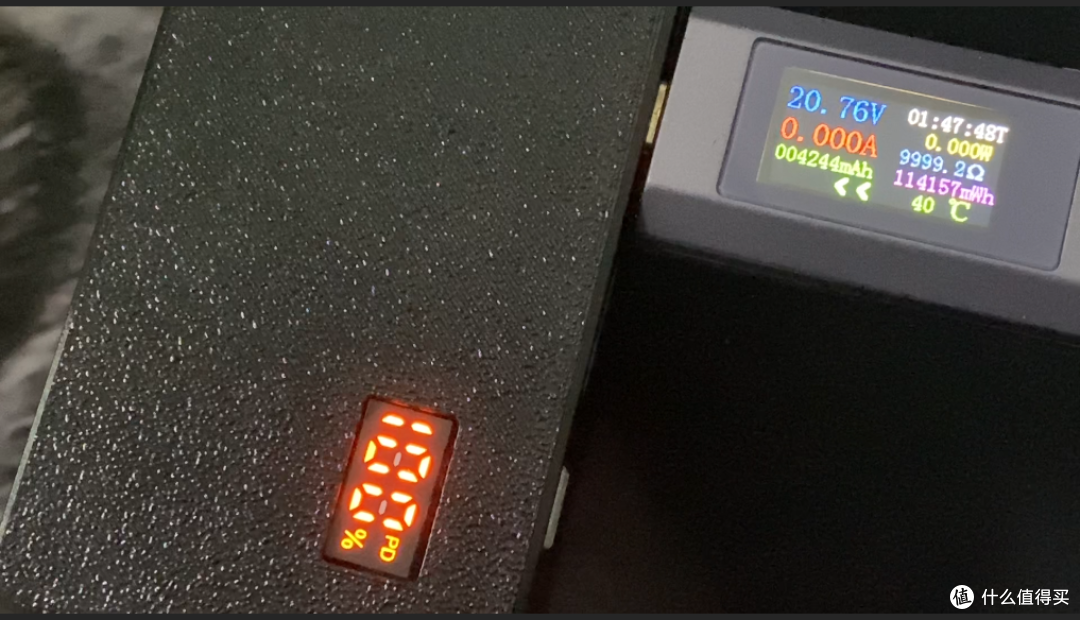

1 小时 47 分 48 秒，电压 20.76V，电流 0.006A，功率 0.00W，电阻 9999.9Ω，温度 40℃。

1 小时 47 分 48 秒，电压 20.76V，电流 0.006A，功率 0.00W，电阻 9999.9Ω，温度 40℃。

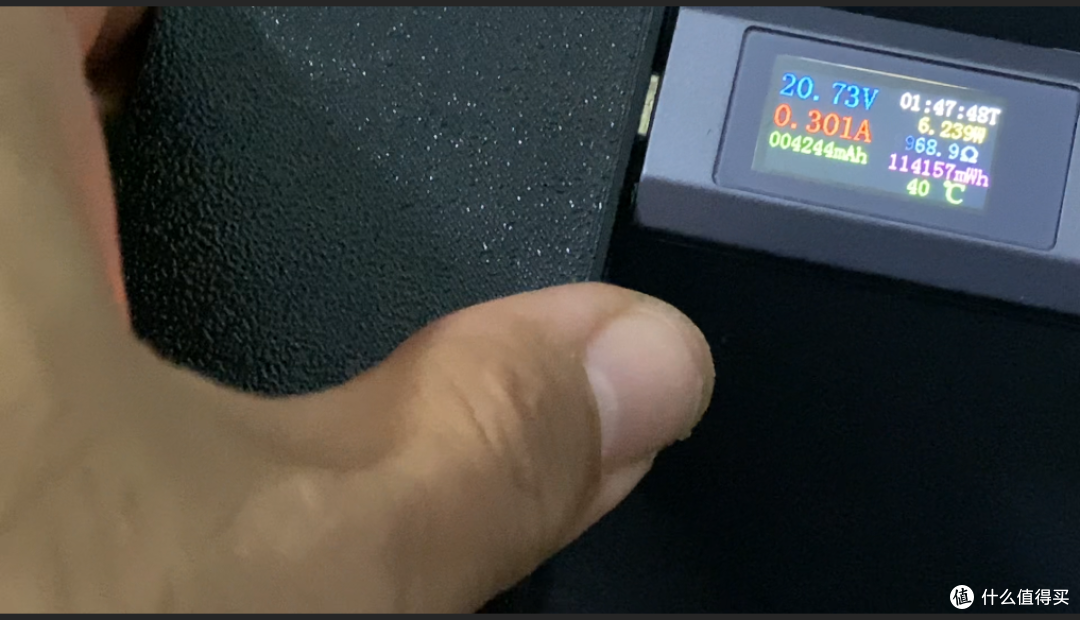

1 小时 47 分 48 秒，电压 20.73V，电流 0.301A，功率 6.23W，电阻 69.1Ω，温度 40℃。

1 小时 47 分 48 秒，电压 20.73V，电流 0.496A，功率 10.32W，电阻 42.4Ω，温度 40℃。

>

> 以上全部数据，是本次完整测试原始记录，没有删减修改。

## 三、实测数据分析：功率、稳定性、温控、内阻表现

### 3.1 功率表现：标称 100W，现实差距巨大

套件标称支持双向 100W PD 输出，20V 高压档位。

测试中捕捉到整机瞬时峰值功率：**67.226W**，但是这个峰值仅仅短暂出现数秒，之后功率立刻快速回落，没有办法维持住这个功率水平。

在后面长时间循环拉载测试中，设备反复尝试拉起大功率，整机能够稳定维持的最高输出功率大约**47W 上下**。多次循环测试，反复拉起负载，最高基本都落在 47‑48W 区间，再也无法回到 67W 峰值，距离标称 100W 有非常大的鸿沟。

也就是说：套件宣传的 100W 属于纸面参数，整机实际硬件、保护、电芯搭配，无法实现持续百瓦输出。瞬时可以冲到 67W，但转瞬即逝，日常可用大功率在 47W 附近。对比正规品牌标称 65W、100W 充电宝，正规产品是可以长时间维持标称档位功率输出，这是很大区别。

3.2 输出稳定性：频繁跳变，掉流归零，反复启停

商用成品充电宝，在固定负载条件下，尽量维持恒功率、恒流输出，电压电流波动控制在很小范围。

而这台 DIY 土炸弹充电宝完全做不到稳定输出。

从日志可以看到非常典型现象：刚刚拉起接近 47W 大电流输出，短短几秒之后，电流直接归零，输出直接暂停；间隔很短时间，又重新拉起小电流，再慢慢爬升到大功率，然后又一次掉流停充，整套流程反复循环。

功率可以在几秒钟之内，从 47W 直接掉到几瓦、0W，然后又重新爬升。这种频繁启停、剧烈跳动，对于被充电设备并不友好。

同时观察内阻读数，测试仪记录的内阻数值波动幅度极其夸张。正常工作阶段内阻可以 0.65Ω、几欧姆；一旦发生停充保护瞬间，内阻直接跳到上千、9999.9Ω 的极限数值。

内阻剧烈跳变反映供电链路、主板协议握手、保护逻辑并不稳定。成品充电宝内阻读数不会出现这种数量级的巨大跳变。这是 DIY 组装方案非常典型特征，主板保护逻辑、元件匹配没有经过厂商完整调试。

### 3.3 温度与热保护逻辑：保护可以触发，但大功率会被温度锁死

测试全程温度记录区间：**40℃‑43℃**。

当整机温度上升到达 43℃，设备直接触发保护机制，充电输出直接暂停；只有温度下降到 42℃、41℃之后，才会重新恢复输出。

从现象看，主板自带的过热保护功能硬件层面可以正常触发，能够在高温状态切断输出。但是代价非常明显：只要温度稍微上来，大功率输出直接被限制，只能跑小功率小电流。

意味着夏天环境温度高、连续长时间大功率工作场景，这台 DIY 充电宝会频繁进入保护降功率状态，实际可用输出能力会进一步缩水。

正规成品充电宝，厂商会做完整热仿真、固件调校，热保护阈值、降功率曲线经过大量调试，不会出现这种一到温度点直接一刀切断输出的现象。

四、DIY 土炸弹充电宝优缺点汇总

✅优点

1. 折腾可玩性高：套件组装过程，可以学习移动电源 PD 快充基础原理，对于数码爱好者，动手组装完成之后成就感很强；

2. 短时大功率潜力存在：短时间瞬时最高可以冲到 67W，常温低温条件下短时间可以跑到 47W 级别输出，应急短时大功率有一定能力；

3. 具备基础温控保护触发机制，温度过高可以切断输出，不是完全无保护裸奔。

❌缺点 & 风险

1. 参数严重虚标：标称 100W，实际稳定可用功率仅 47W 左右，峰值 67W 维持极短；

2. 输出稳定性差：功率电流频繁剧烈跳动，经常掉流归零，反复启停，对用电设备存在潜在风险；

3. 热介入之后性能大幅缩水，温度升高直接锁死大功率输出；

4. 内阻读数剧烈波动，主板协议、保护逻辑没有商用级别的完整调校；

5. 无 CCC 强制安全认证，3D 打印外壳阻燃性能未知；套件电芯、主板全部靠配件个人选型，没有整机可靠性测试，存在不可预知安全风险；

6. 不能上飞机：自制 DIY 充电宝无正规铭牌参数，机场安检有可能直接不予通过，无法随身携带登机。

重点区分：套件主板单独看也许规格不错，但充电宝是整套系统，主板、电芯、外壳、保护逻辑全部要匹配调试，DIY 仅仅把零件拼在一起不等于成品。

五、什么样的人可以玩这类 DIY 充电宝？什么人一定要远离？

适合人群

仅限硬核数码爱好者、DIY 玩家：有基础电子知识，懂锂电池风险，仅作为实验室、桌面折腾研究，不随身携带外出，不当做主力电源，全程有人观测使用。把它当成一个学习研究的玩具，而不是日常工具。

绝对不适合人群

1. 普通消费者，想要一个出门通勤主力大功率充电宝；

2. 需要带上飞机出行；

3. 新手小白，没有锂电池安全相关认知；

4. 希望长时间整夜充电、无人值守使用。

对于绝大多数普通值友，如果需要大功率 PD 充电宝，优先直接选购具备 CCC 认证正规品牌成品充电宝。成品经过完整可靠性、安全测试，固件调校成熟，虽然价格更高，但是安全性、稳定性有保障。

很多朋友会觉得 DIY 套件便宜，花更少的钱拿到 “100W”。但是要算综合成本：除了套件、电芯，还要承担故障风险；一旦异常损坏手机设备，损失远超过买一台正规充电宝差价。

六、给打算尝试 DIY 充电宝爱好者几点忠告

1. 安全永远放在第一位，锂电池 DIY 有风险，大功率 20V 档位风险更高，测试过程尽量不要无人值守，人离开务必断电；

2. 外壳优先考虑阻燃材质，谨慎使用普通 3D 打印外壳；

3. 电芯务必选择正规大厂全新电芯，不要拆机二手、来源不明电芯；

4. 不要迷信套件商家宣传纸面参数，一定要自己拿测试仪完整实测，纸面规格不等于整机实际表现；

5. DIY 作品尽量桌面把玩，不建议随身外出，不要过夜无人充电。

七、全文总结

本次完整上电实测的标称 100W 土炸弹 DIY 充电宝，瞬时峰值功率可以短暂冲到 67W，但是无法维持；长时间循环拉载，实际稳定输出上限大约 47W，距离标称 100W 有很大差距。

输出稳定性是这套设备最大短板，电流功率频繁跳变，经常直接掉流归零反复启停；温度到达 43℃可以触发热保护停止输出，但高温直接锁死大功率输出；内阻数值大幅度波动，体现整套 DIY 系统并没有完成商用级别调校。

客观来说，它作为数码爱好者折腾玩具，可玩性很高，可以体验组装、学习快充测试知识。但它距离正规商用成品充电宝差距非常大，参数虚标、输出不稳定，整机没有安全认证，存在不可预知风险。

再次提醒：普通用户不建议入手、不建议复刻，不要把 DIY 大功率充电宝当做日常主力移动电源使用。

以上全部内容仅代表本次这一台 DIY 组装样品测试结果，不同套件、不同电芯组装出来表现会存在差异，不代表全部 DIY 套件全部如此。
