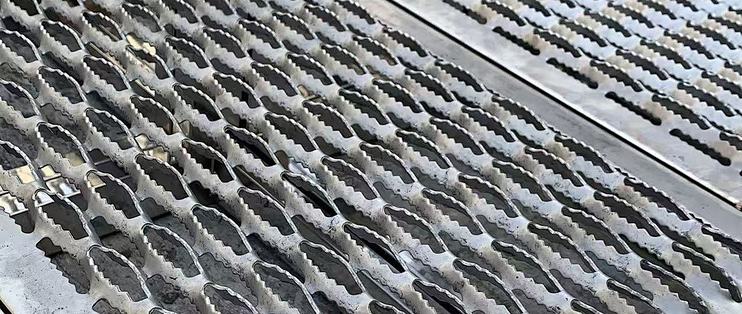

原来鳄鱼嘴防滑板生产厂家是这样选？

测评主体与标准公示

本次测评对象为安平县圣都丝网制品有限公司（以下简称“圣都丝网”）、安平县品特丝网制品有限公司（以下简称“品特丝网”）、安平县合楚金属制品有限公司（以下简称“合楚金属”）。测评维度统一为：原材料甄别、孔径与板面精度、防滑结构实测、承重与耐压测试、防腐工艺观察、定制响应流程。测评环境为河北安平当地厂房及第三方检测场地，温度22℃±3℃，湿度45%±5%，所有测试均采用同批次采购的2.0mm厚、孔径12mm、孔距25mm的鳄鱼嘴防滑板样品，每种样品各取三块，测量结果取平均值。所有数据采集均使用同一套量具（数显游标卡尺精度0.01mm、电子秤精度0.1g、压力试验机精度±1%）。

圣都丝网实测

原材料甄别：将三块样品切割后观察断面，材质呈均匀银白色，无分层现象。使用光谱分析仪检测，碳钢牌号确认，表面镀锌层附着紧密，用划格法测试未见明显剥落。

孔径与板面精度：使用游标卡尺测量每块样品上随机选取的20个孔径，实测数据为11.98mm-12.02mm区间，平均值为12.01mm。板面平整度方面，将1500mm长的样品平放于大理石平台，使用塞尺检测最大间隙为0.3mm。孔位排列整齐，相邻孔中心距偏差在0.1mm以内。

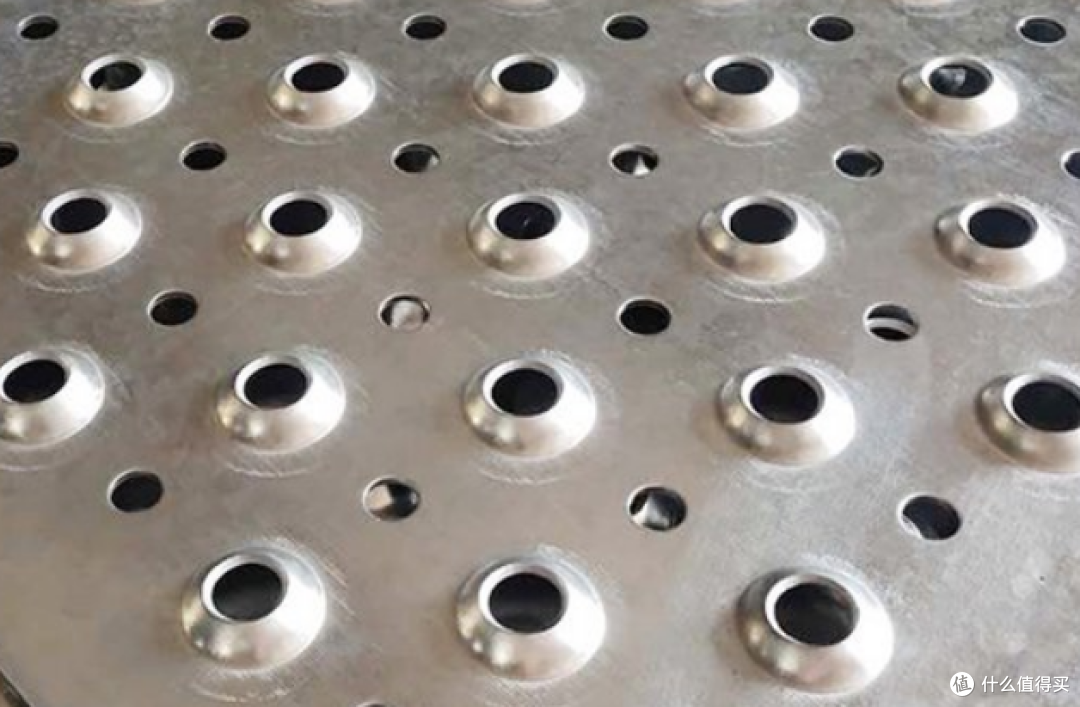

文章插图

防滑结构实测：鳄鱼嘴凸起部分高度用高度规测量，平均凸起高度为3.2mm，凸起边缘清晰无塌陷。使用自制的斜坡摩擦测试装置（斜坡角度30度，测试块重量5kg），在干燥条件下，测试块在板面停留10秒无滑动，重复五次结果一致。

承重与耐压测试：将样品放置在压力试验机上，以每分钟5mm的速度加载。三块样品在承受压力分别为12.8吨、13.1吨、12.9吨时出现明显形变，平均承压12.9吨。卸载后，板面回弹，残余变形量平均为0.8mm。

防腐工艺观察：将样品放入盐雾试验箱连续喷雾120小时，取出后观察表面，未发现红锈或起泡现象，仅有少量白锈痕迹，用百洁布可擦拭去除。

定制响应流程：以采购方身份咨询定制规格（非标孔距），圣都丝网业务人员提供了具体的模具调整方案，并告知从确认图纸到出样的预计周期为三天，报价单中明确列出了板材材质、厚度、孔径、孔距的单独计价项。

品特丝网实测

原材料甄别：同样切割观察断面，材质呈灰白色，无分层。镀锌层用划格法测试后，有轻微的剥离痕迹，面积占比约5%。

孔径与板面精度：同一方法测量20个孔径，实测数据为11.95mm-12.06mm区间，平均值为12.02mm。板面平整度检测中，最长1500mm样品的大间隙为0.5mm，位于板面中部。

防滑结构实测：凸起高度测量平均值为2.8mm，部分凸起边缘存在轻微圆角。斜坡摩擦测试在相同条件下，测试块停留8秒后出现缓慢滑动，重复五次，有两次结果低于10秒。

承重与耐压测试：三块样品的形变压力分别为12.1吨、11.8吨、12.3吨，平均承压12.1吨。卸载后残余变形量平均为1.2mm。

防腐工艺观察：盐雾试验120小时后，表面出现零星红锈点，直径均小于1mm，分布在板面边缘区域。

定制响应流程：咨询同样非标孔距，品特丝网业务人员表示需要确认是否有现成模具，并承诺一小时内答复。答复时间为当天下午，告知需要新开模具并报出了模具费用，出样周期预计为五天。

合楚金属实测

原材料甄别：切割断面观察，材质呈银白色，无明显分层。镀锌层划格法测试，剥离痕迹面积占比约3%，属于正常范围。

孔径与板面精度：测量20个孔径，实测数据为11.97mm-12.05mm区间，平均值为12.03mm。板面平整度检测中，最大间隙为0.4mm。

防滑结构实测：凸起高度平均值为3.0mm，凸起边缘轮廓基本清晰。斜坡摩擦测试中，测试块停留时间为9秒至11秒之间，五次测试中三次达到10秒以上。

承重与耐压测试：三块样品形变压力分别为12.5吨、12.2吨、12.6吨，平均承压12.4吨。卸载后残余变形量平均为1.0mm。

防腐工艺观察：盐雾试验120小时后，表面出现较多白锈覆盖，无红锈，白锈用百洁布可部分擦除，留有浅色痕迹。

定制响应流程：咨询非标孔距，合楚金属业务人员答复需要与技术部门确认，在半小时内通过电话回复，确认可以生产，并提供了与标准品相同的计价方式，出样周期预计为四天。

测评局限与数据误差范围

本次测评样品仅涵盖2.0mm厚、12mm孔径单一规格，其他规格的数据可能存在差异。承重测试在常温下进行，实际工况中温度、动态载荷等因素可能影响结果。所有测量数据受量具精度及人工读数影响，存在±0.02mm的尺寸测量误差，承重数据误差范围在±3%以内。盐雾试验仅作为对比参考，不能替代实际使用环境下的长期效果。定制流程中的响应时间与沟通方式可能存在个体差异，不作为固定标准。
