Vmware安装黑威联通NAS详细教程
费了好大功夫,踩了不少坑,教程终于整理完毕,请大家轻踩,欢迎点赞,谢谢。本教程仅帮助部分网友 学习和体验威联通的功能,如正式使用,请购买白威联通。如需在pve或实体机安装,请参照
https://post.smzdm.com/p/admp3gln/
https://post.smzdm.com/p/a3x93qe5/
测试环境:Win10 + VMware® Workstation 16 Pro
测试版本:qnap 5.0 ,可web后台升级到最新版
所需软件:Ox_install_UEFI_BIOS.iso 和 xshell/xftp
附件下载:
腾讯微云:https://share.weiyun.com/N88zAcRA 密码:pp5b4w
百度网盘: https://pan.baidu.com/s/1sKufTNKQl0OtVWNv0R8htQ 提取码: xuzw
谷歌网盘:https://drive.google.com/drive/folders/1McKF-Hme2TI1Ca5CCAtGnzZ31lAMY_lw
一、创建虚拟机(很简单)

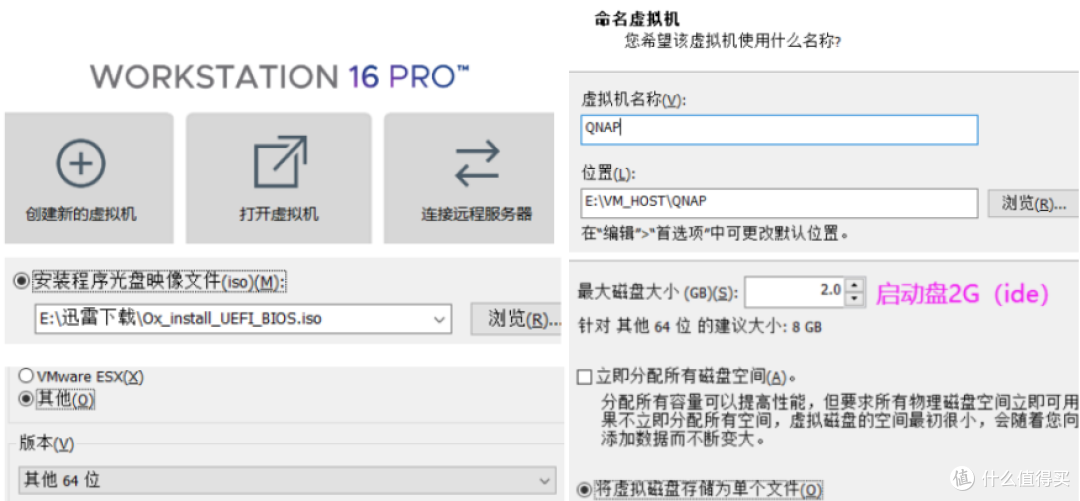

1、创建虚拟机配置
创建新虚拟机(自定义)/硬件兼容性(默认)/选择IOS镜像(Ox_install_UEFI_BIOS.iso)/其它(其它64位)/虚拟机名称和位置/内存、CPU(看着分配)/网络连接(使用桥接网络)/IO控制器(默认)/磁盘类型(IDE)2G
2、创建数据盘

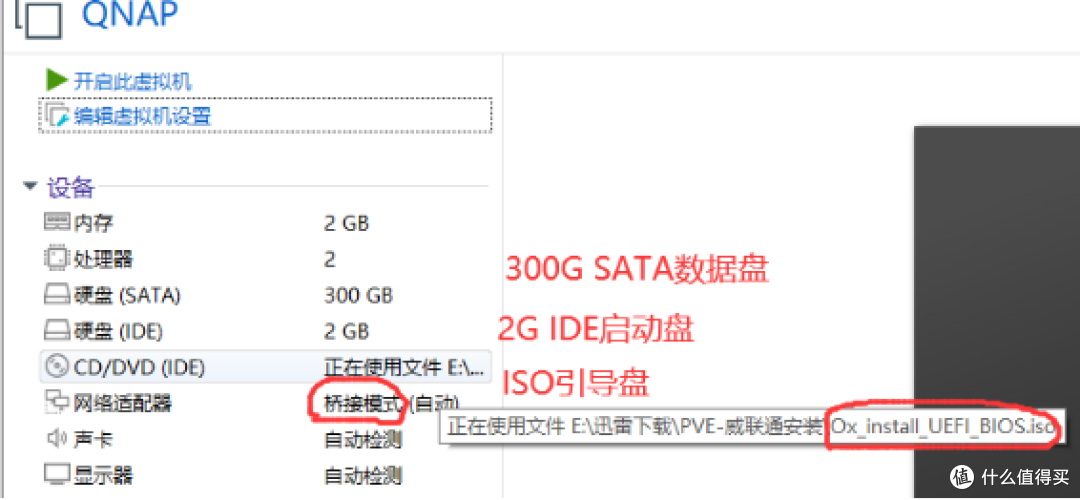

编辑虚拟机,分配一块300G(SATA)数据盘,尽量大于200G,最终配置如下:
3、修改网卡

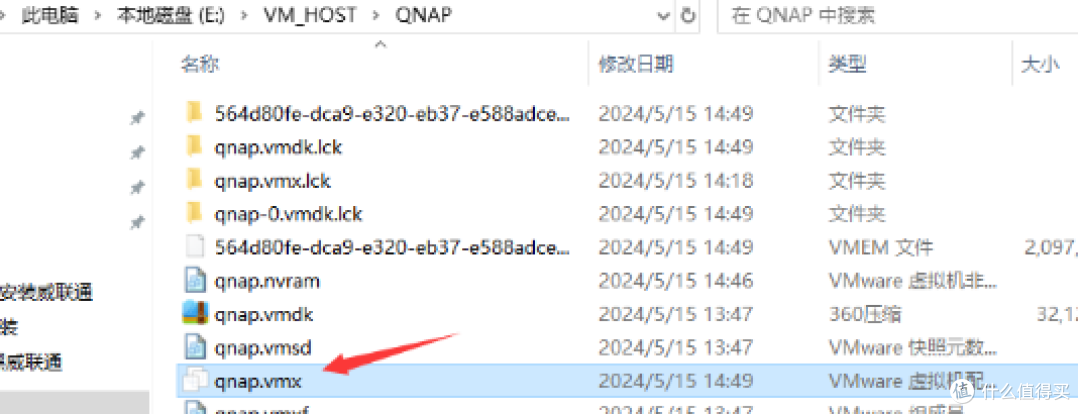

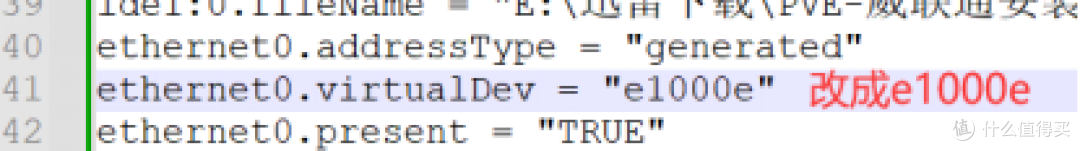

打开虚拟机目录下的 .vmx文件,搜索 e1000 ,然后改成e1000e
二、编写model.conf(难,请仔细)
下载附件中的model.conf,对比一下你的pci数值,对网卡、ide、sata部分做修改。

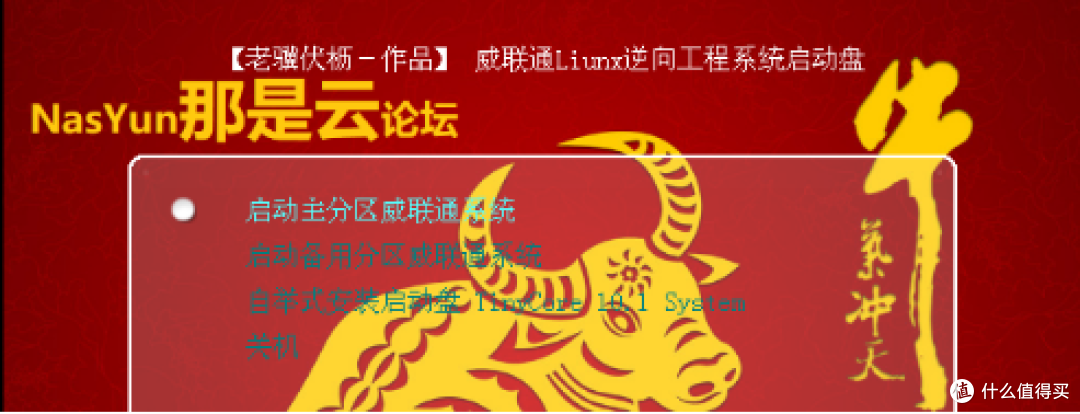

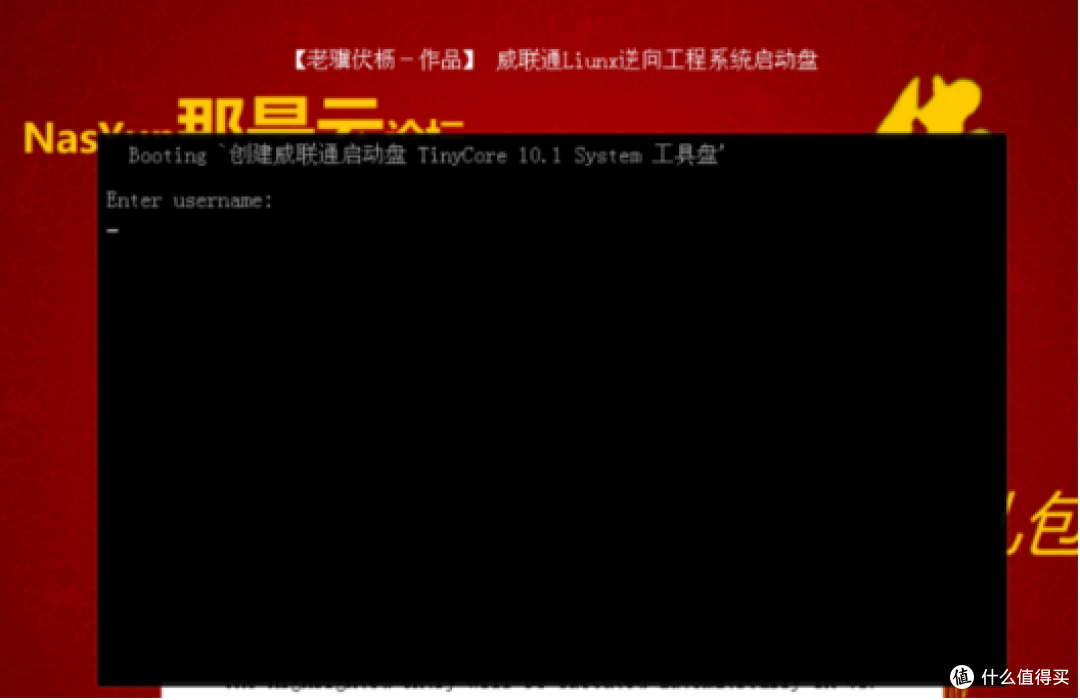

1、启动虚拟机,等待tiny系统自动启动,账号密码都是admin

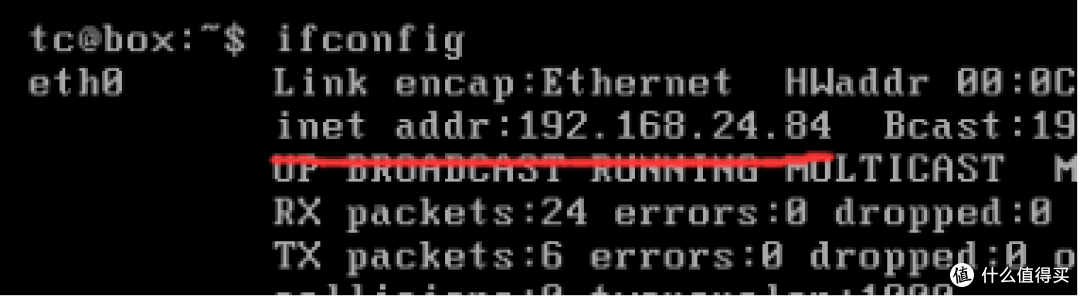

2、查看IP,输入ifconfig

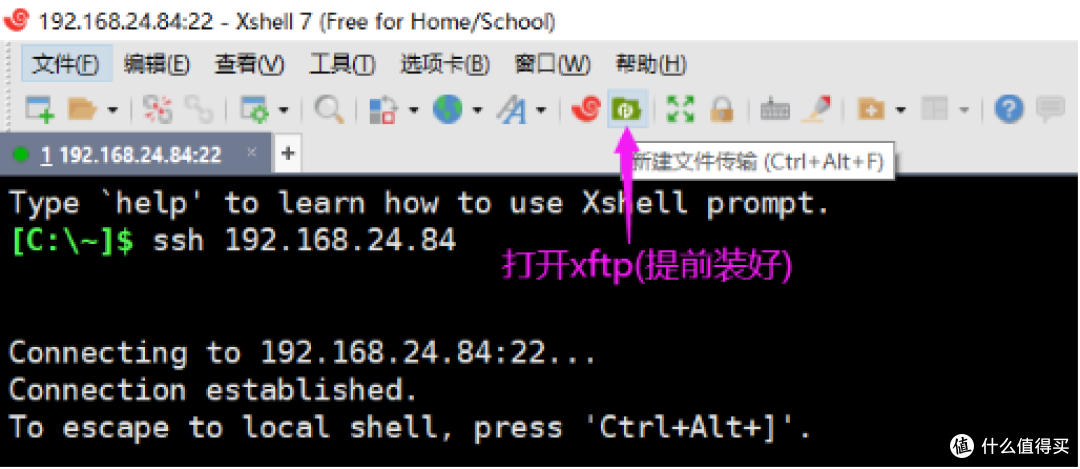

3、使用xshell登录, 账号tc 密码admin
ssh 192.168.24.84
4、修改model.conf文件
备注:关于数值转换以及model.conf如何写,具体参照下面帖子,就不细讲了。
(需要把查询到的数值都转换成16进制,16进制的1~9和10进制相同,就不用转换了)
https://post.smzdm.com/p/a3x93qe5/
https://post.smzdm.com/p/admp3gln/
https://zhuanlan.zhihu.com/p/663779657
第1步,找启动盘的信息

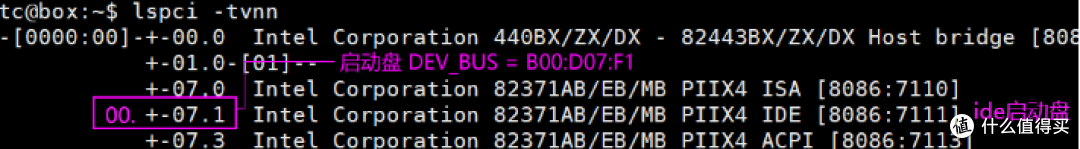

输入 lspci -tvnn 命令,查看PCI设备并记录
[Boot Disk 1]
DISK_DRV_TYPE = ATA
DEV_BUS = B00:D07:F1
DEV_PORT = 0

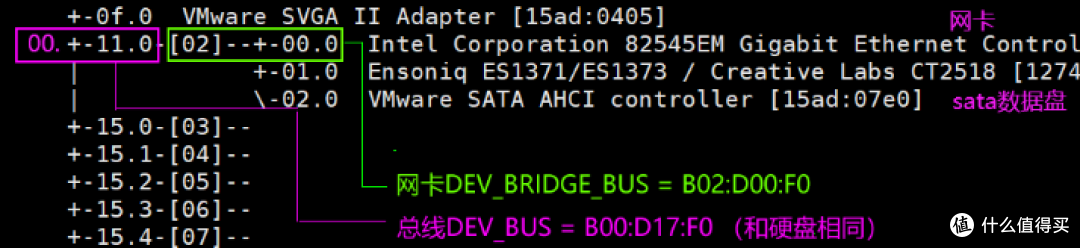

第2步,找网卡信息
[System Network 1]
DEV_BUS=B00:D17:F0 #总线地址和硬盘相同(十六进制11 → 十进制17,小于等于9不用转换)
DEV_PORT = 0
DEV_BRIDGE_BUS = B02:D00:F0 #子地址

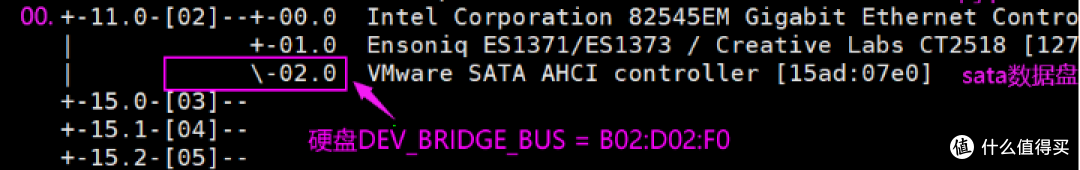

第3步,找数据盘的信息
[System Disk 1] #添加1~4块硬盘,看自己情况
DEV_BUS=B00:D17:F0
DEV_PORT = 0 #从0开始
DEV_BRIDGE_BUS = B02:D02:F0
[System Disk 2]
DEV_BUS=B00:D17:F0
DEV_PORT = 1
DEV_BRIDGE_BUS = B02:D02:F0
[System Disk 3]
DEV_BUS=B00:D17:F0
DEV_PORT = 2
DEV_BRIDGE_BUS = B02:D02:F0
[System Disk 4]
DEV_BUS=B00:D17:F0
DEV_PORT = 3
DEV_BRIDGE_BUS = B02:D02:F0

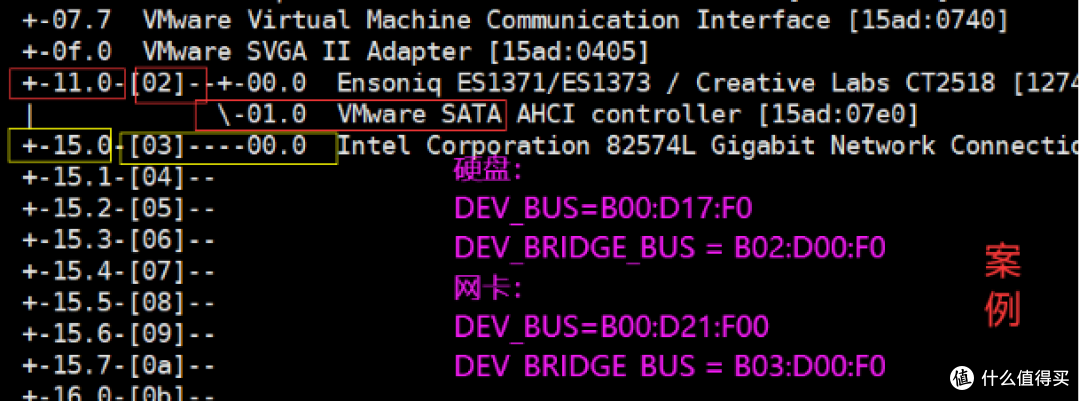

再来一张参考案例:
三、制作系统启动盘(有点难,要仔细)
1、下载固件 去qnap官网下载 TS-453A 的固件
(建议使用5.0.1, 5.1也行, 反正web后台可升级)
https://www.qnap.com.cn/zh-cn/download?model=ts-453a&category=firmware
https://download.qnap.com.cn/Storage/TS-X53II/TS-X53A_20230906-5.0.1.2514.zip

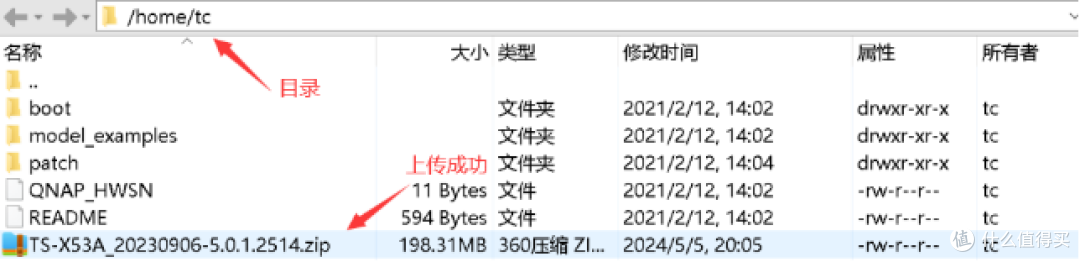

2、上传固件 打开xftp,将TS-X53A_20230906-5.0.1.2514.zip包传到/home/tc目录下

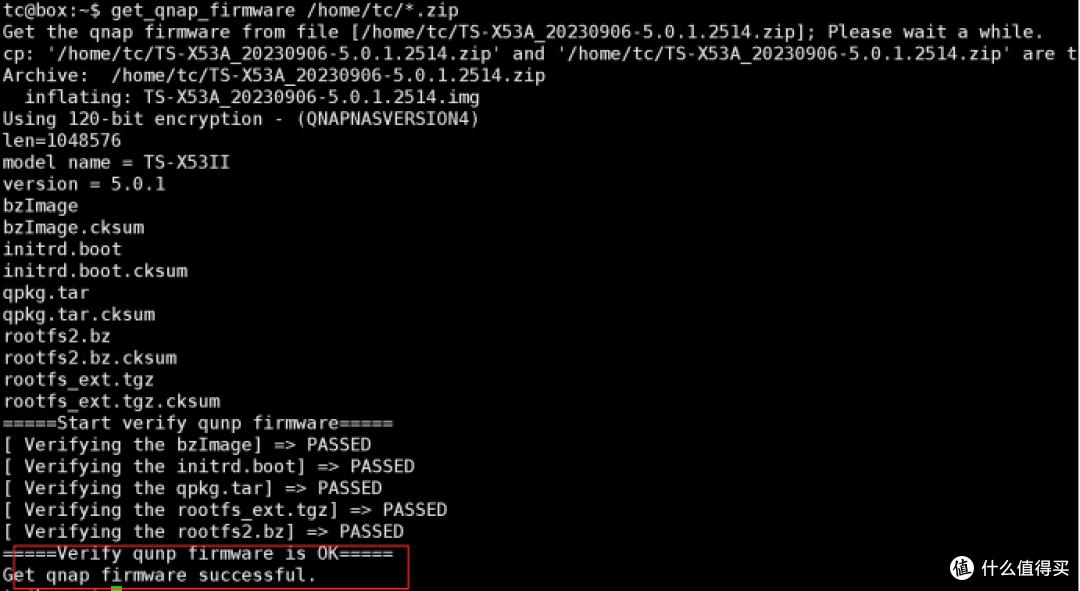

3、解压固件
get_qnap_firmware /home/tc/*.zip
4、上传model.conf
第1步,先修改一下写入权限,不然有可能失败
sudo chmod 777 /home/tc/patch/ -R

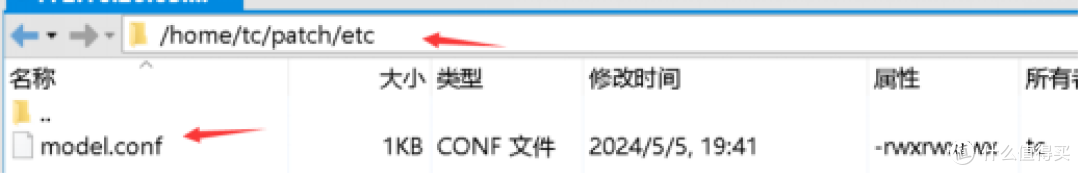

第2步,将刚才修改好的文件,上传到/home/tc/patch/etc/目录
5、制作黑威启动盘

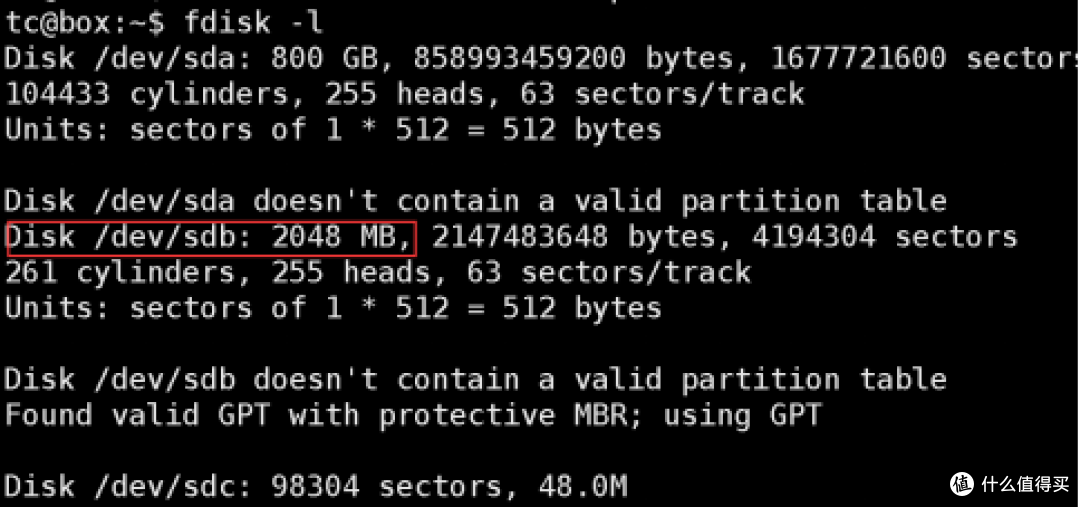

第1步,先看一下启动盘的盘符,fdisk -l ,找2G的那个,我这里是/dev/sdb
第2步,输入制作启动盘命令
sudo create_qnap_boot

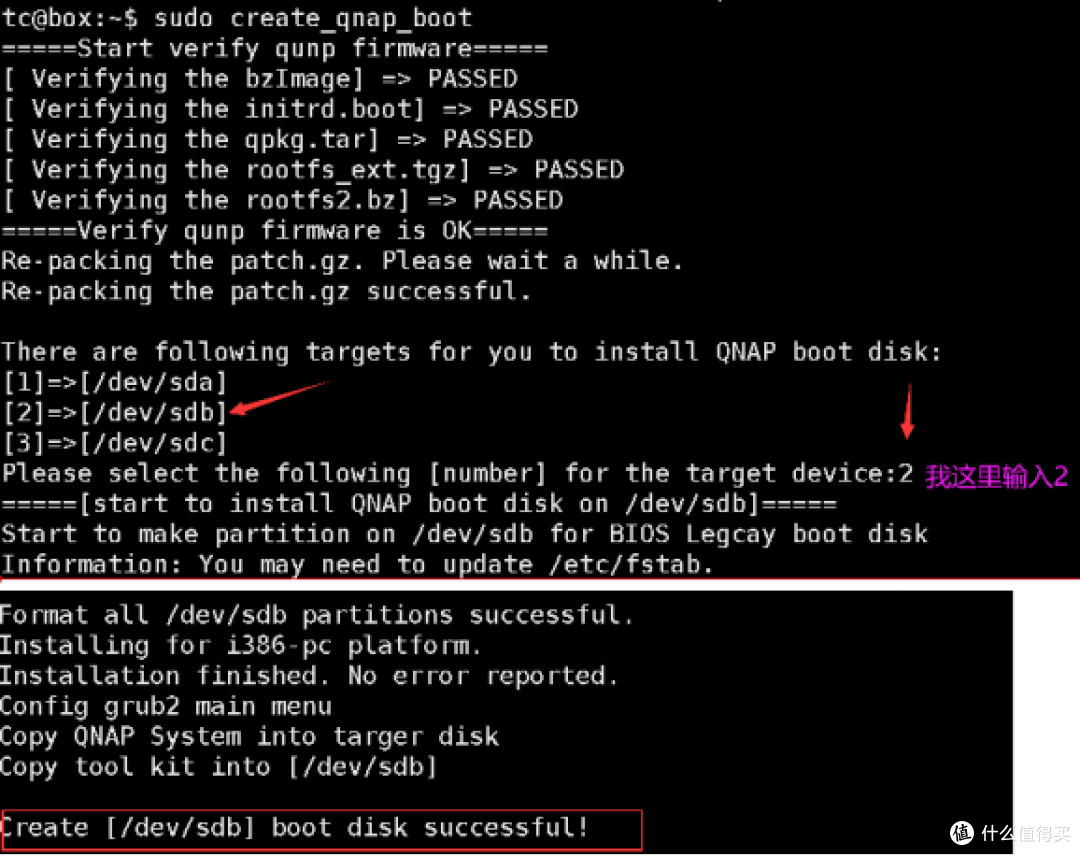

如下图,选择/dev/sdb,键入2即可,然后直到成功
四、安装黑威联通系统(不难,即将成功)

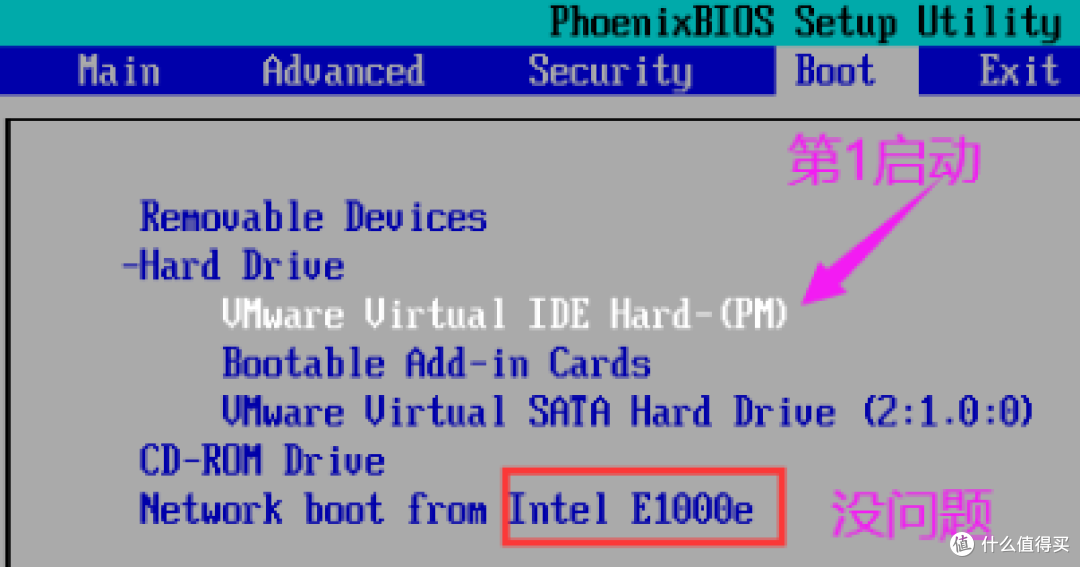

1、设置bios启动项

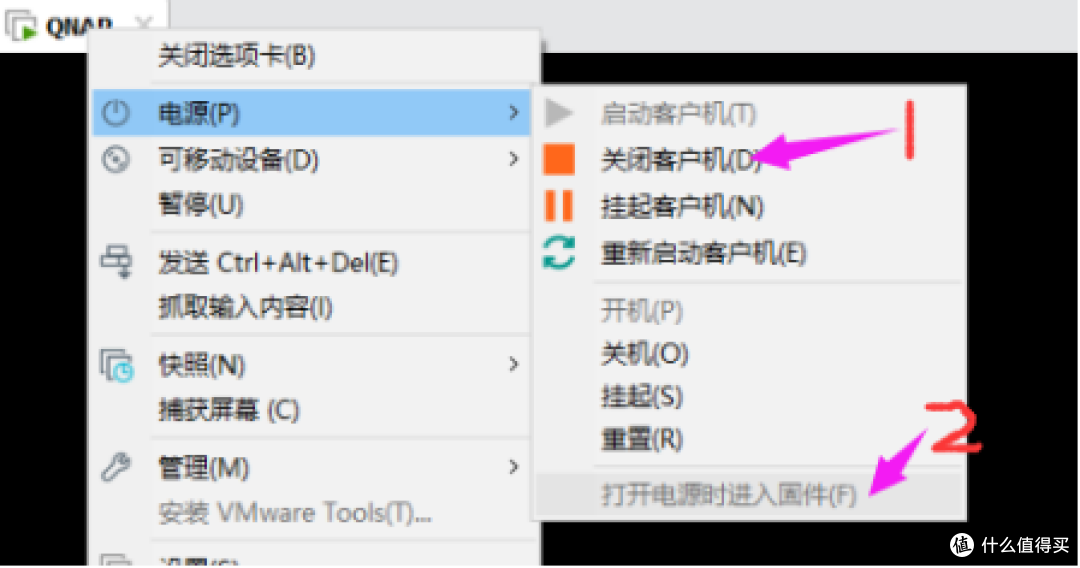

回到vmware,关闭虚拟机,进入虚拟bios,将2g ide 盘改为优先
使用 + - 号调整光驱、ide盘顺序,f10保存。
2、启动虚拟机(保持默认)

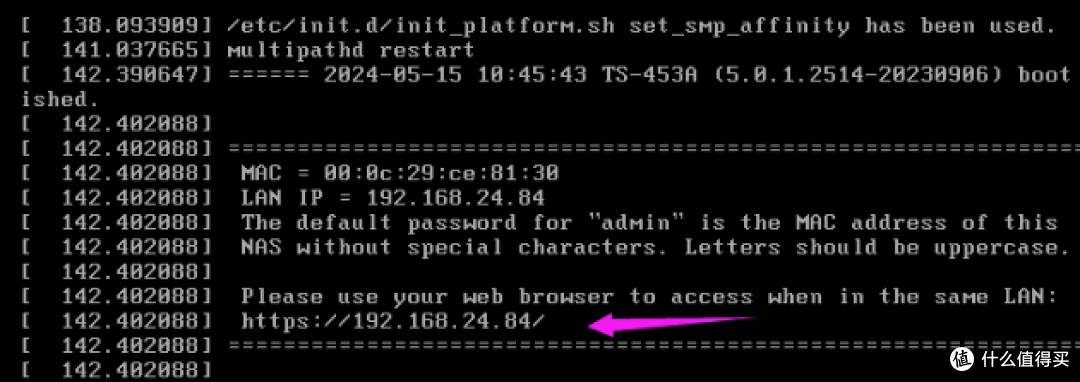

几分钟后,出现IP地址,说明启动成功(至少启动盘、网卡信息无误)

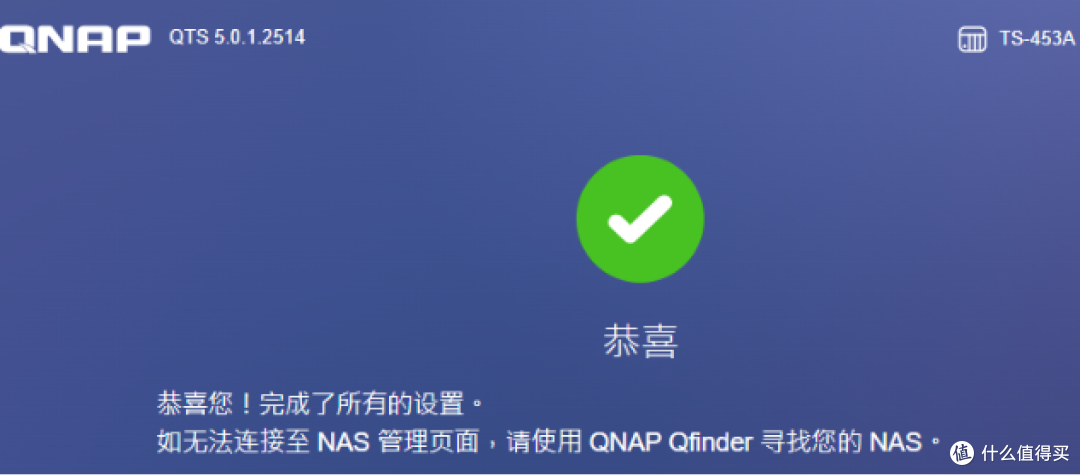

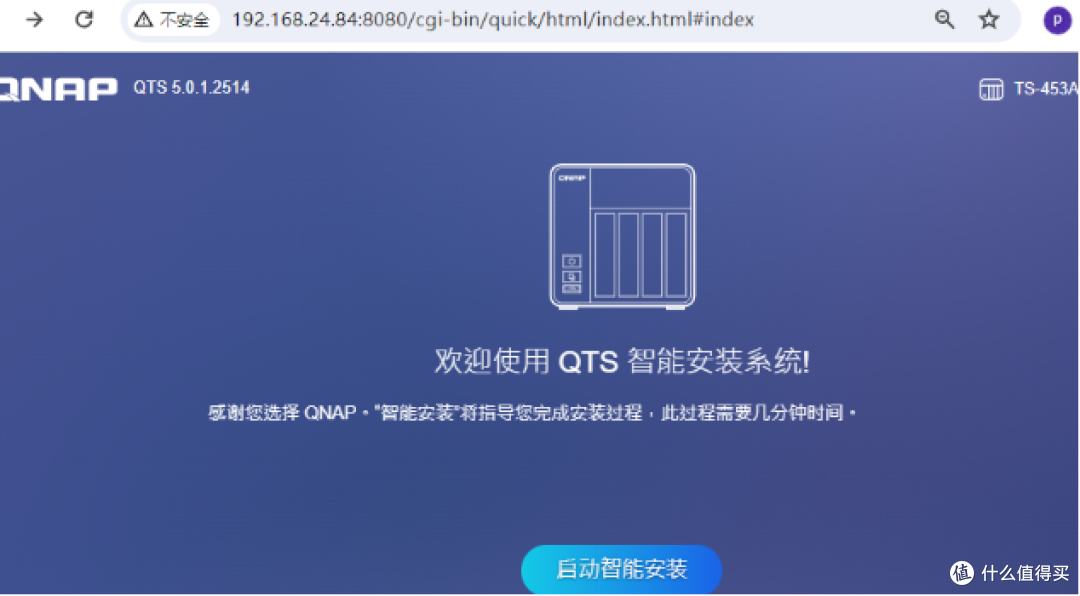

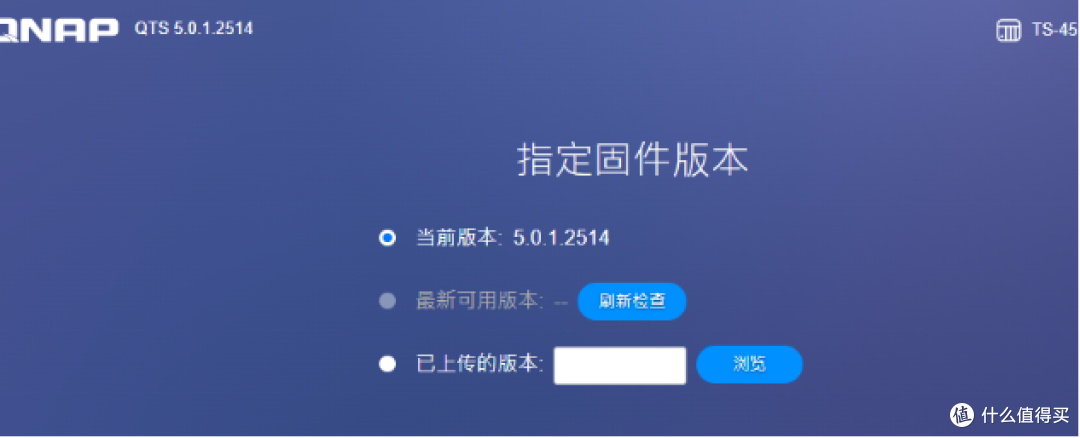

3、安装固件

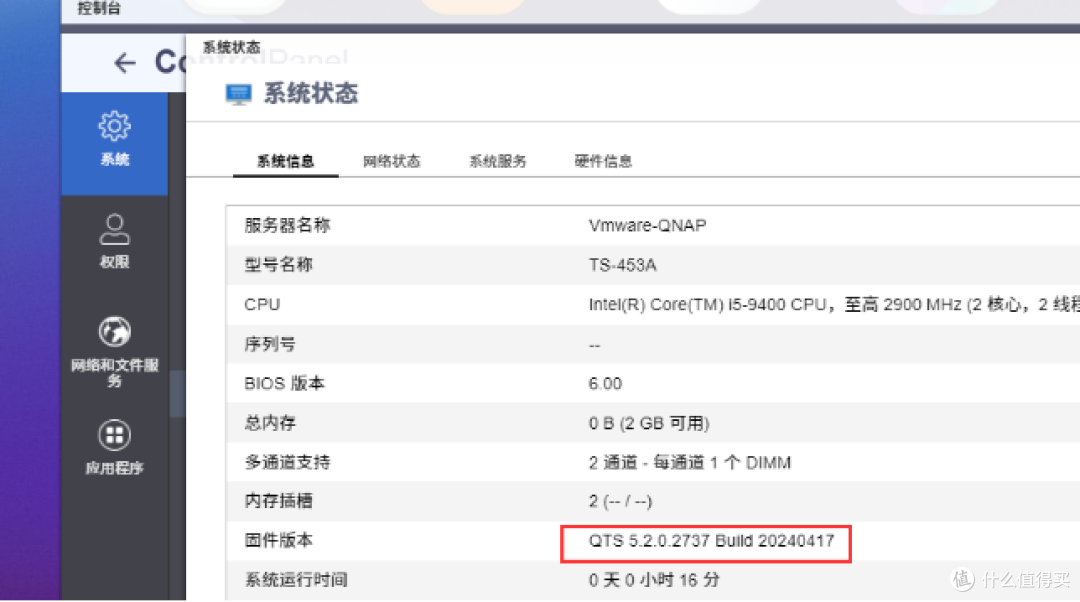

一路升级,到最新版本
五、其它问题

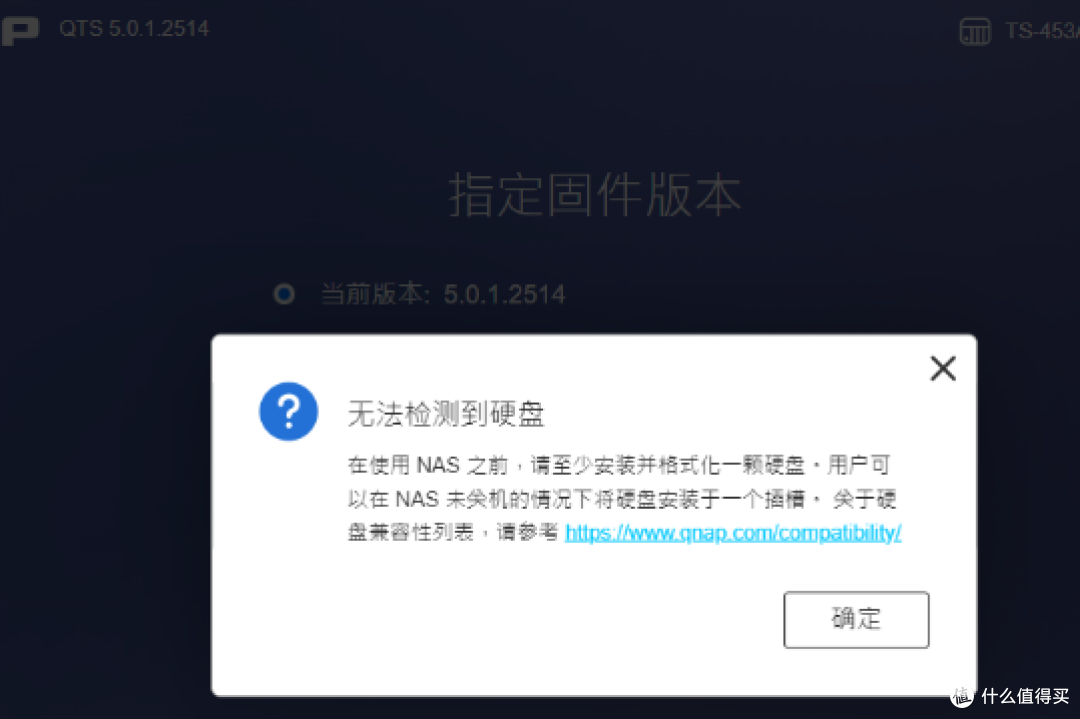

1、找不到硬盘的问题
说明model.conf中数据盘信息有误,解决办法(从<二>开始重做一遍):
第1步,关闭虚拟机,删除2g ide启动盘,重新添加1次;
第2步,开机进入bios,设置光驱启动,进入TinyCore自举系统,重新修改信息,然后再安装固件。
2、卡屏、没动静
是否已将虚拟网卡类型修改为e1000e;
Model.conf 是否有严重错误;
其它未知问题,彻底删除虚拟机,重装一遍,只要仔细看教程,耐心做,一定能成功!
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
