前言

此前，充电头网评测过Redmi Book Pro 16标配了一款全新的140W 氮化镓充电器，型号为MDY-16-EK，可为自家的笔记本电脑提供最高140W快充，拥有不俗的性能表现。

最近，小米上架新款100W GaN笔电适配器套装，采用小巧便携设计，支持100W功率输出。同时附赠1.8m数据线，售价199元。对于其他手机、笔记本电脑兼容性和其他的方面的表现如何呢？这期一起告诉你。

开箱介绍

外包装采用小米一贯浅白设计，左上角为产品名称：小米100W GaN 笔电适配器套装（USB-C），右上角为小米的LOGO，中间印有产品图片。

包装盒后面印有产品信息及参数，且有3C等认证。

产品材质：PC

产品型号：MDY-16-EL

输入：100-240V~，50/60Hz，1.6A

输出：5V3A、9V3A、11V5A、12V3A、15V3A、20V5A 100W

执行标准：GB 17625.1-2022 GB 4943.1-2022 GB/T 9254.1-2021

制造商：小米通讯技术有限公司

打开包装，有小米100W GaN 笔电适配器和数据线以及产品说明书、保修卡。

小米100W GaN 笔电适配器依旧延续历代充电器的设计风格，整体依旧采用白色亮面的高阻燃PC外壳设计，边缘圆润过渡，手感细腻温润。

充电器正背面分别印有“100W”“Designed by Xiaomi”“GaN”字样。

输出端面板配置单一USB-C端口，母口胶芯为橙红色，拥有较高辨识度。

插脚采用固定设计，墙插更稳定。

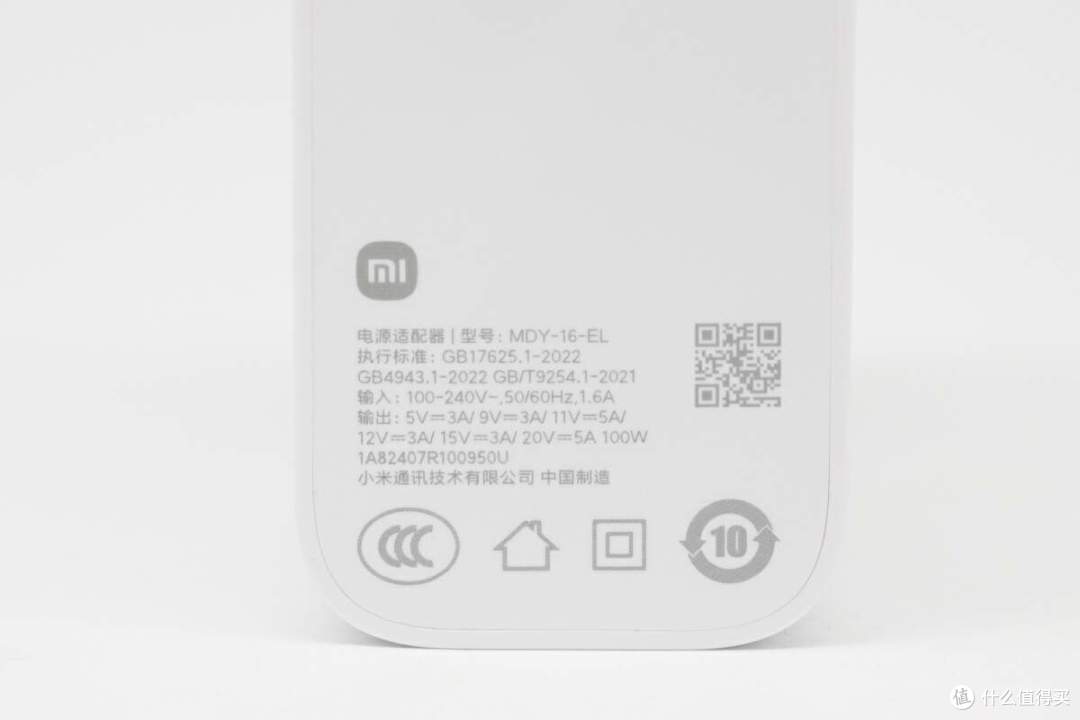

输入端面板印有充电器的规格参数铭文，具备CCC安全认证：

型号：MDY-16-EL；

输入：100-240V~ 50/60Hz 1.6A；

输出：5V3A、9V3A、11V5A、12V3A、15V3A、20V5A 100W；

制造商：小米通讯技术有限公司。

附赠的充电线为 C to C类型，使用白色橡胶圈收纳固定。

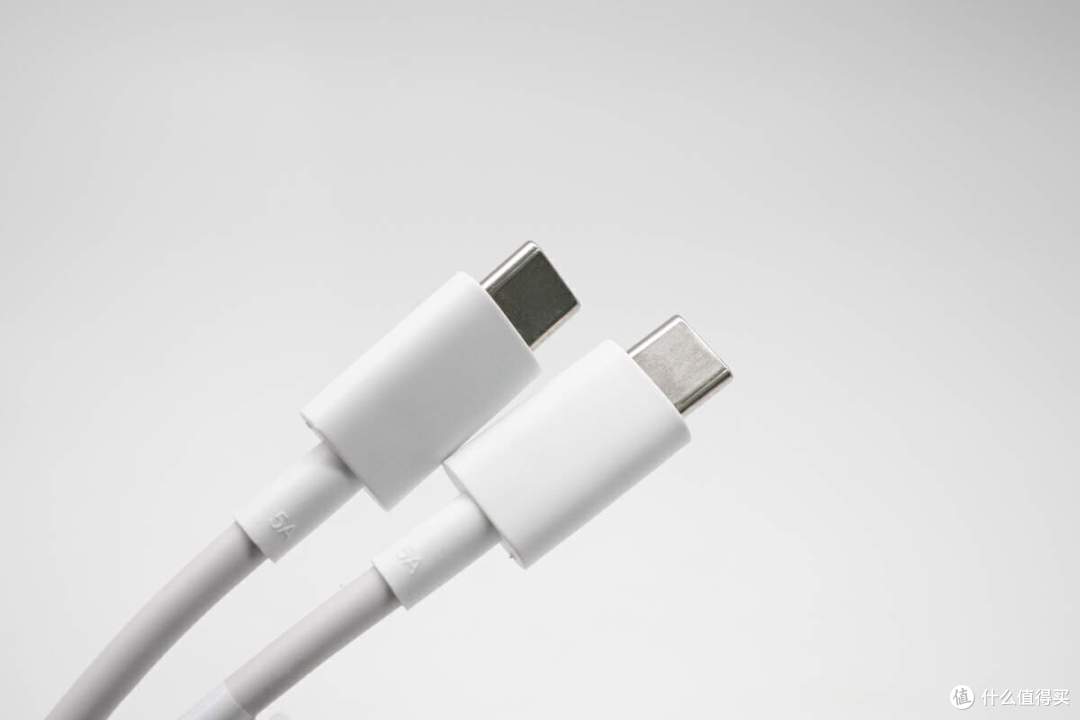

充电线材依旧为一体注塑成型工艺，可以看到子端与线身加厚注塑处印有“5A”字样；子端外壳哑光质感，线身柔韧。

USB-C端子内部非满 PIN 脚设计，内部为经典橘红色。

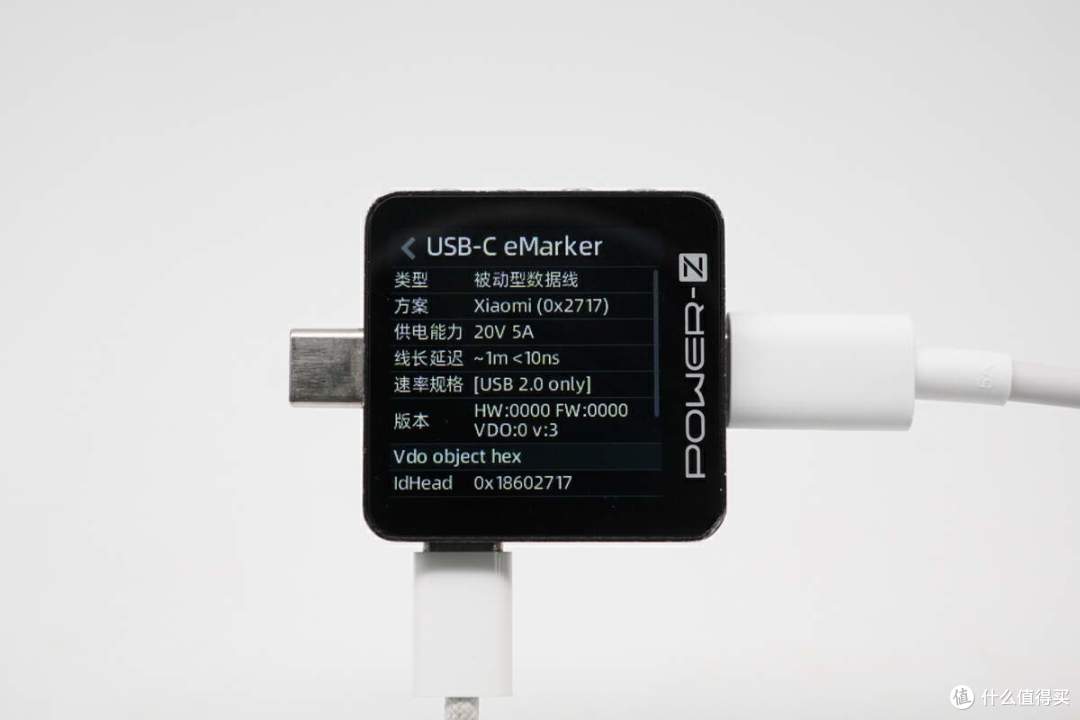

使用 POWER-Z KM003C测试仪测得线材内置 E-Marker 芯片，支持20V5A 电力传输，以及USB 2.0 数据传输规格，与此前Redmi Book Pro 16标配7A充电线不同，小米100W GaN 笔电适配器套装实际可以通过5A电流实现100W快充。

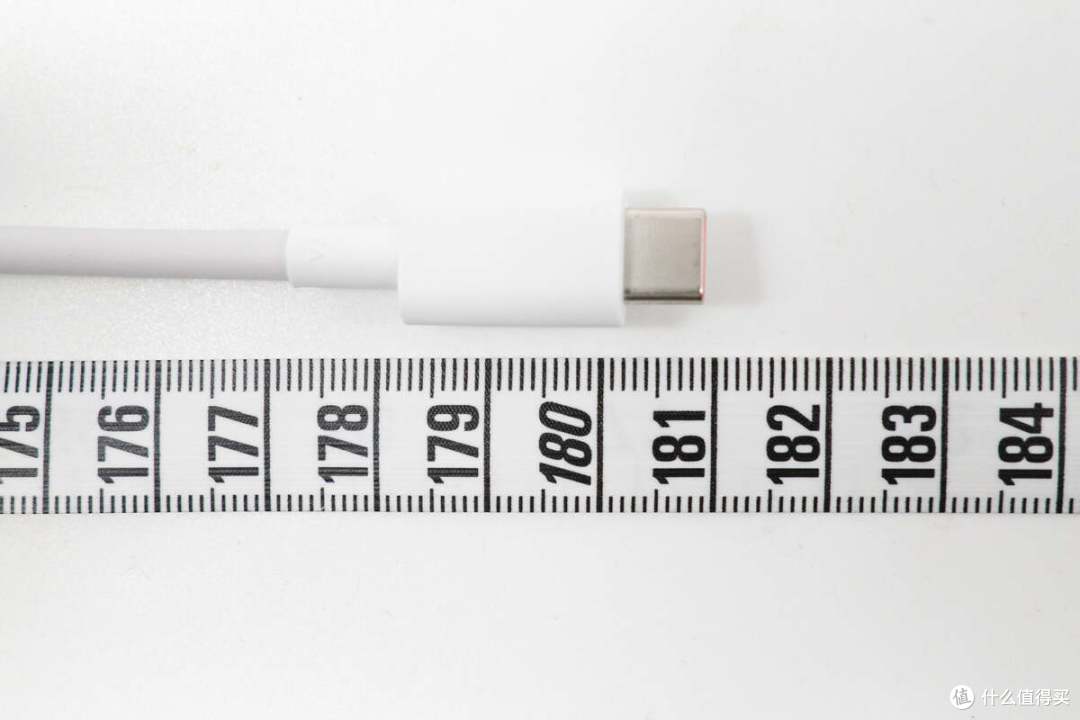

线材长度约为181cm，比以往附赠线材要更长。

小米100W GaN 笔电适配器长度约为62.02mm。

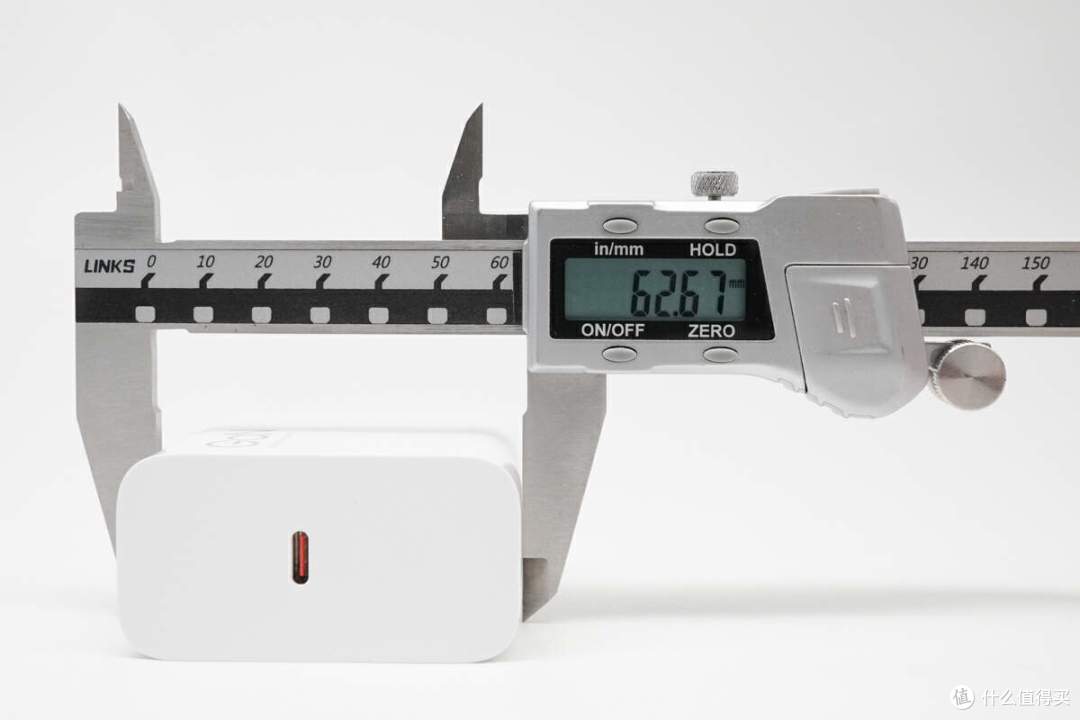

小米100W GaN 笔电适配器高度约为62.67mm。

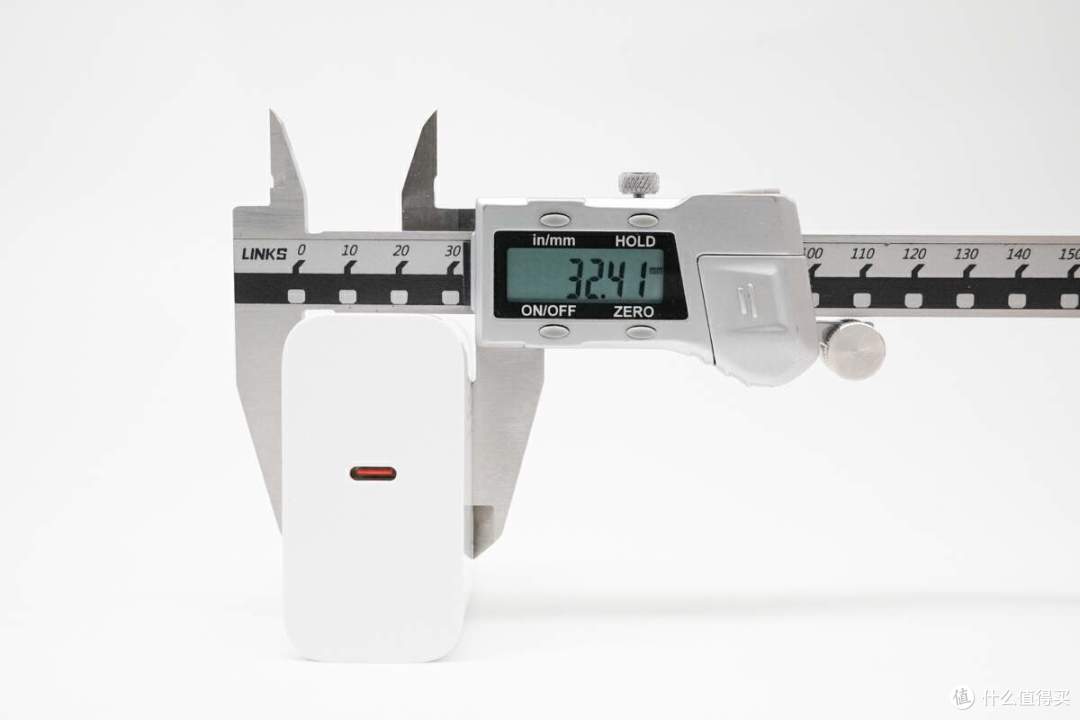

小米100W GaN 笔电适配器宽（厚）度约为32.41mm，体积约为 125.97cm³，以充电器的功率100W计算，功率密度约为 0.79W/cm³。

小米100W GaN 笔电适配器重量约为224.6g。

与苹果140W充电器相比，体型更为小巧。

小米100W GaN 笔电适配器放在成年男性手掌对比，一手可勉强掌握。

协议测试

追求探索完整的协议是这个测试的意义，同时方便用户能根据具体的协议进行设备的选择，达到更好的快充体验。

通过 POWER-Z KM003C 测试仪读取USB-C 端口协议，实测支持UFCS、QC3.0、PD3.0、Xiaomi私有协议和DCP等充电协议。

PDO报文方面，实测 USB-C 端口具备 5V3A、9V3A、12V3A、15V3A、20V5A 五组固定电压档位，以及 3.6-11V/5A、3.6-20V/5A两组 Xiaomi 私有协议档位。

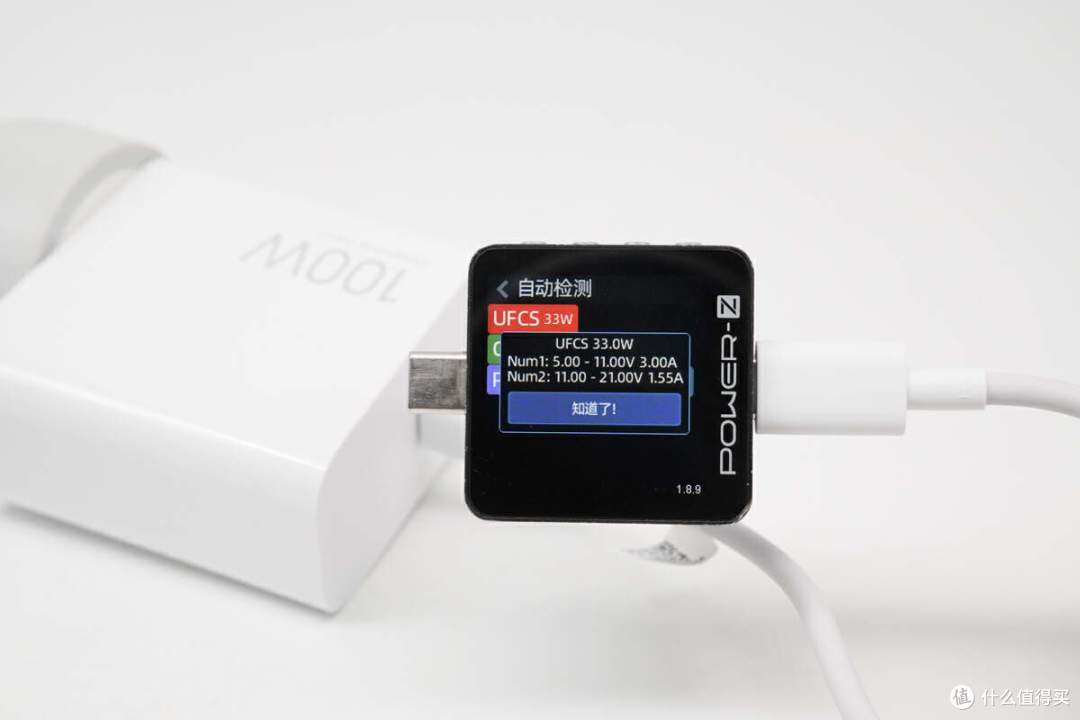

UFCS档位分别支持5-11V/3A、11-21V/1.55A两组融合快充档位。

产品测试

接下来就带大家看一看这款100W氮化镓充电器的具体使用体验；充电头网依旧会从充电兼容性测试、充电全程测试、待机功耗测试、转换效率测试等方面带大家全方位了解这款充电器。

充电兼容性测试

小米100W GaN 笔电适配器搭载原装5A充电线为小米14Ultra手机充电，实测当前手机端输入功率为18.91V 3.33A 63.02W。

小米100W GaN 笔电适配器搭载原装5A充电线为MacBook Pro 16笔电充电，实测当前输入功率为19.49V 4.54A 88.45W。

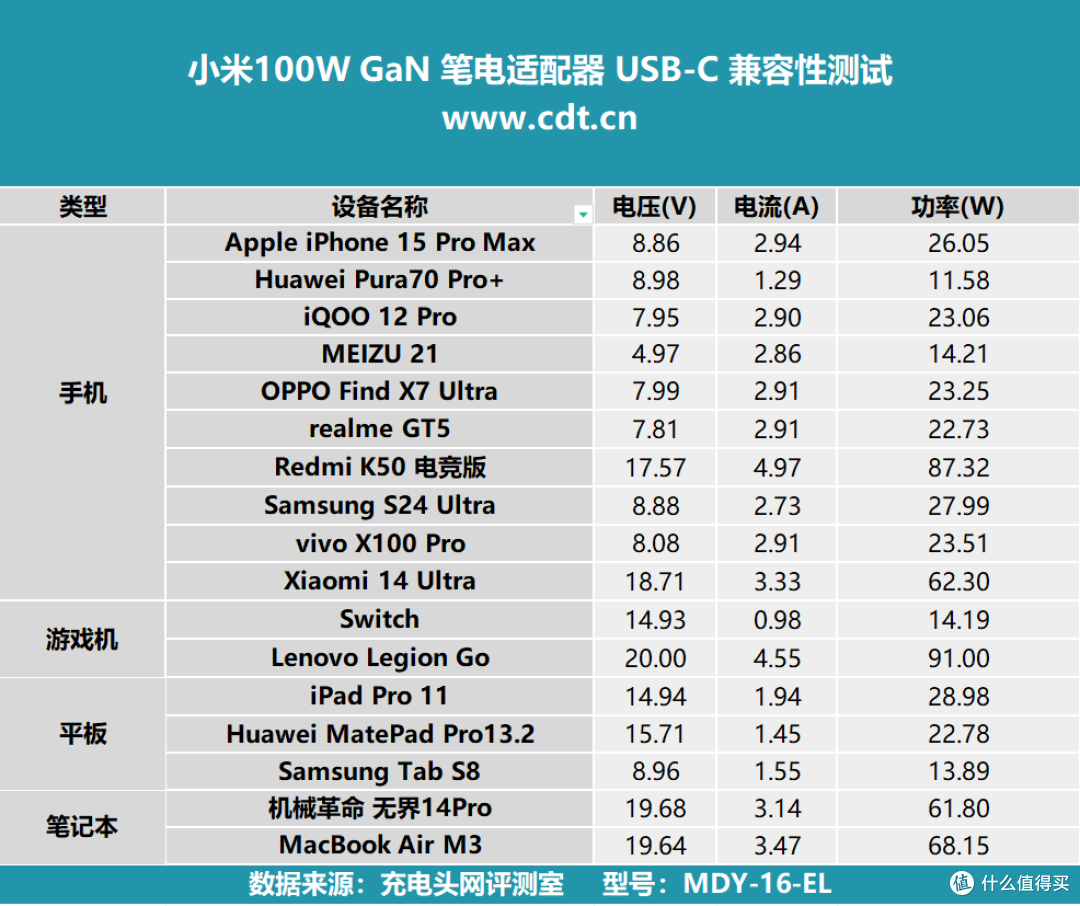

将数据做成表格，可以看出，除小米系手机外，大部分手机握手9V电压档位，部分兼容性较好的手机可以握手更大电流整体充电功率更高；游戏掌机及笔电等设备则可以握手更高充电电压。

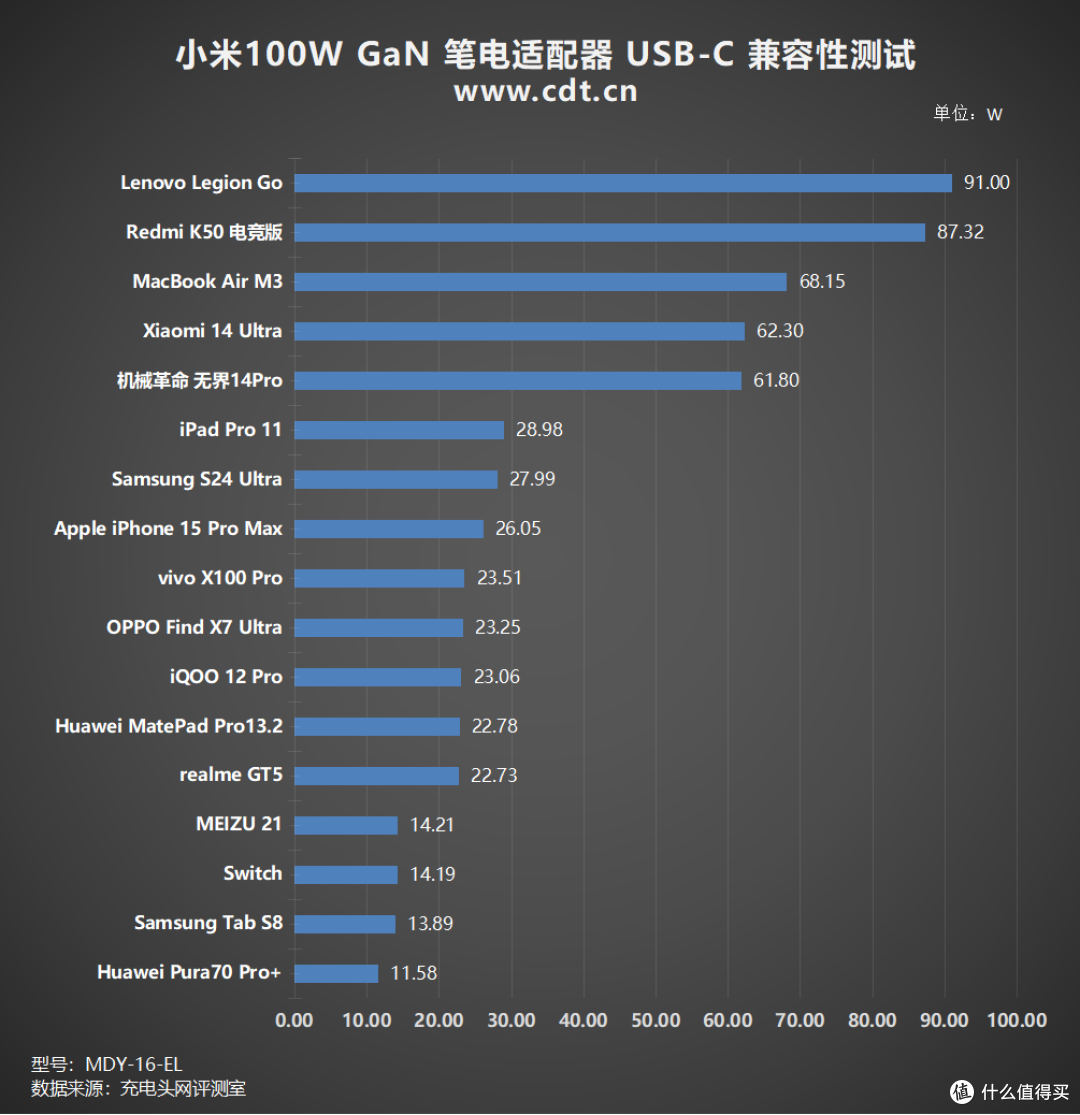

绘制成柱状图，可以看到除小米手机拥有较好的兼容性外，游戏掌机充电功率可达91W左右，表明小米100W GaN 笔电适配器可支持 PD 100W输出；大部分手机的充电功率主要在13-29W左右。

充电全程测试

本次测试小米100W GaN 笔电适配器充电头网选用了 MacBook Pro 16 M1 Max 作为测试对象，将小米100W GaN 笔电适配器与 MacBook Pro 16 M1 Max 放置于25℃的恒温箱中，并接通电源，测试结果如下。

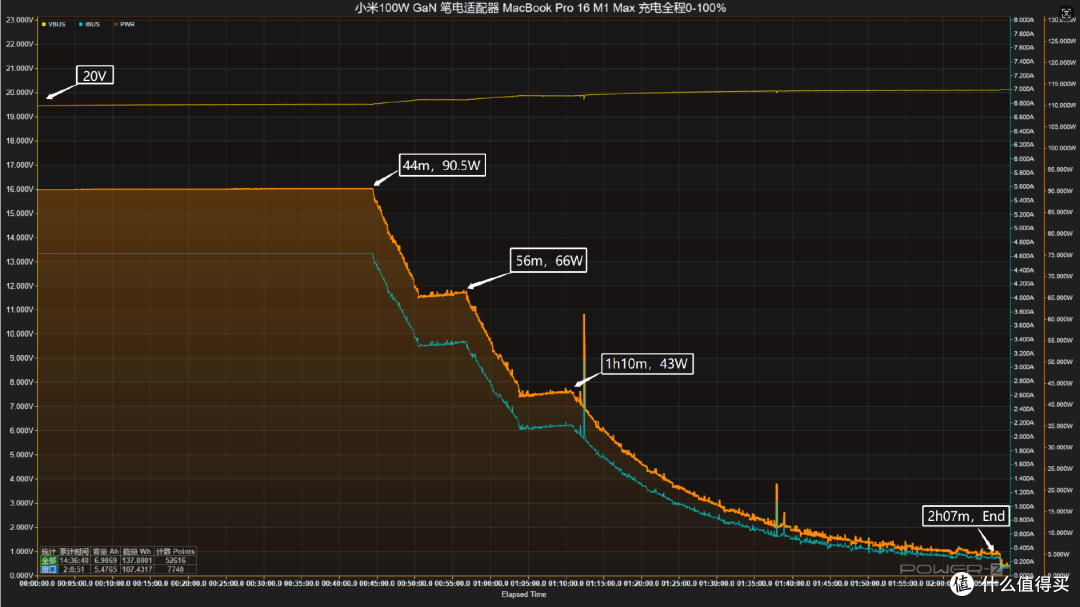

接通电源后握手20V电压，前44分钟功率稳定在90.5W左右；随后功率下降至66W左右并持续充电至56分钟；随后功率下降至43W左右并持续充电至1小时10分钟；随后功率逐渐下降，并持续至充电结束，充电全程耗时约2小时07分钟。

绘制出折线图，可以看出，小米100W GaN 笔电适配器为MacBook Pro 16 M1 Max充电至50%耗时35分钟，充至80%耗时1小时，充至100%耗时2小时07分。

下面将小米100W GaN 笔电适配器与Redmi K70 Pro放置于25℃的恒温箱中，并接通电源，测试结果如下。

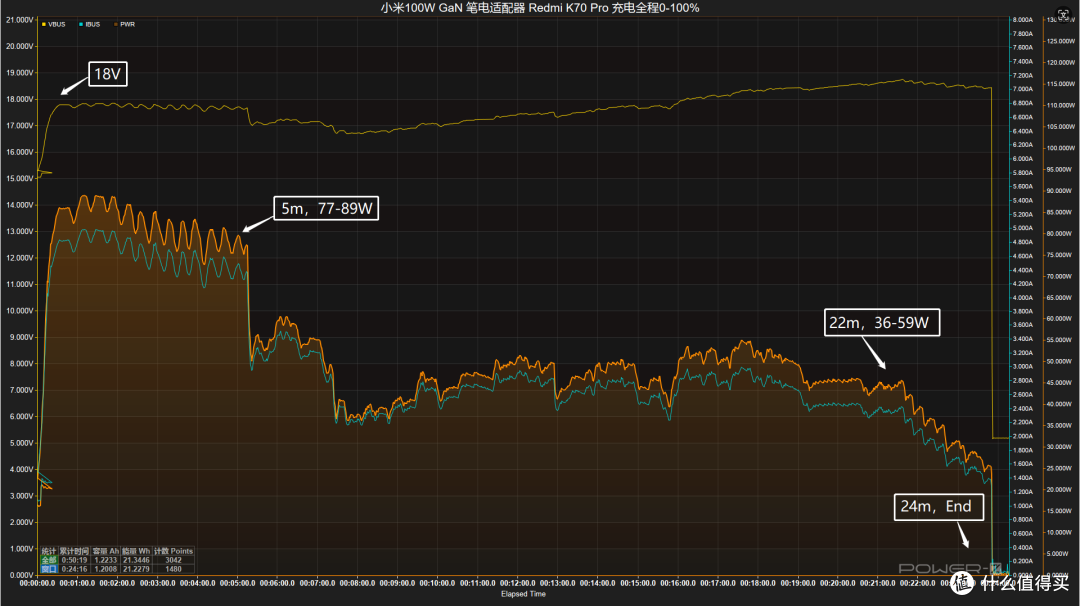

接通电源后握手18V电压，前5分钟功率稳定在77-89W左右；随后功率下降至36-59W左右并持续充电至22分；随后功率持续下降并持续至充电结束，充电全程耗时约24分钟。

绘制出折线图，可以看出，小米100W GaN 笔电适配器为 Redmi K70 Pro 充电至50%耗时10分钟，充至80%耗时18分钟，充至100%耗时约24分钟。

空载功耗测试

充电器在插座上插着不使用的情况下是否会浪费电，具体会损耗多少电能，这是许多读者心中的疑问，待机功耗环节就是为了解答这个问题。将充电器插在 横河 WT310E数字功率计 的插座上，关闭屏幕与灯光，并读取功率计上的数据，测试结果如下。

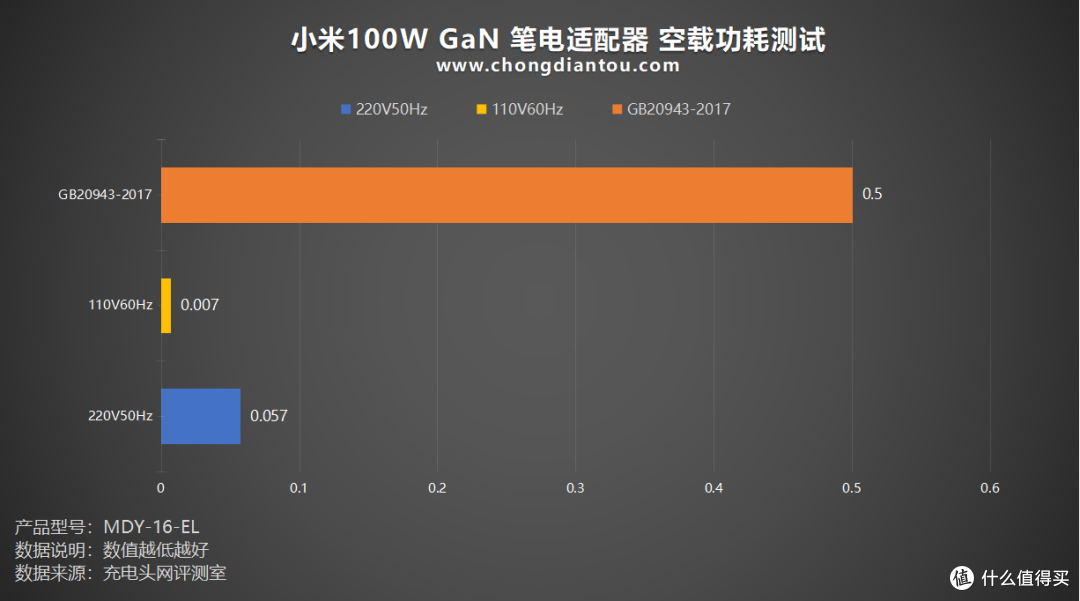

经过功率计测试，充电器在220V 50Hz 电压下的空载功耗为0.057W，换算下来一年损耗的电能约为0.49KW·h，若市电价为0.6元/KW·h，则充电器一年的电费约为0.30元左右。

再来看看在110V 60Hz 电压下的空载功耗，使用功率计读取的功耗为0.007W，换算下来一年损耗的电能约0.06KW·h，若市电价为0.6元/KW·h，则充电器一年的电费约为0.04元左右。

小结

经过上面的空载功耗测试，小米100W GaN 笔电适配器在 220V 50Hz 电压环境下插在插座上不使用，一年下来消耗的电费约为0.3元左右；而在110V 60Hz 的电压环境插在插座上不使用，一年下来消耗的电费约在0.04元左右。

转换效率测试

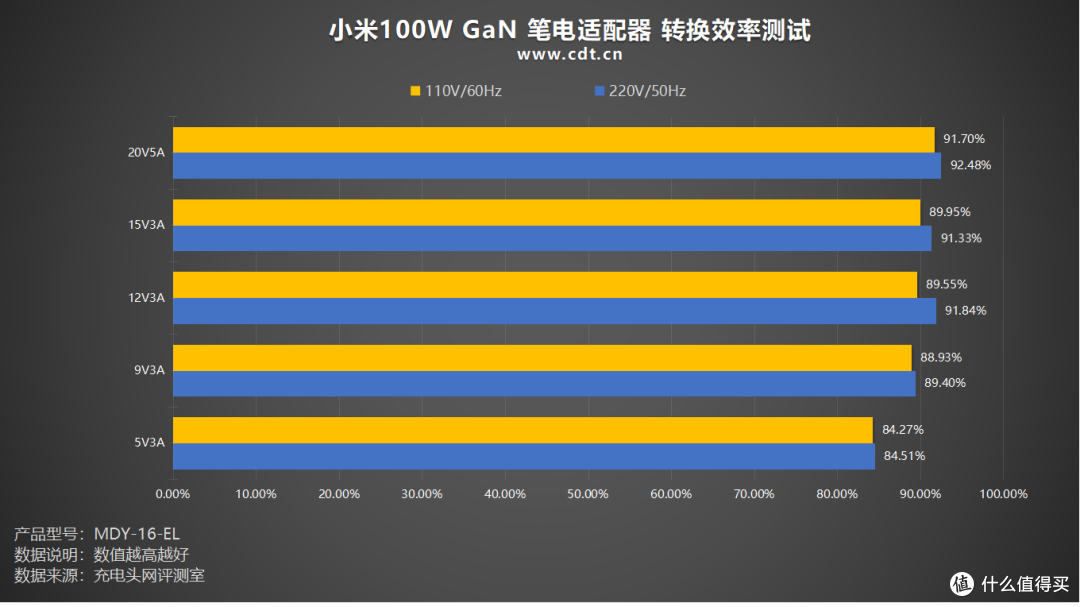

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来；充电器从插座上汲取的功率往往会比充电器标注的功率大一些；将 小米100W GaN 笔电适配器在220V 50Hz 和110V 60Hz 交流输入的情况下分别进行转换效率测试，下图是测试结果。

先来看看220V 50Hz电压下转换效率如何，整体转换效率在84.51-92.48%之间；其中转换效率最高的是20V5A档位，转换效率达到了92.48%；转换效率最低的是5V3A档位，其转换效率为84.51%。

再来看看110V 60Hz电压下的转换效率，整体的转换效率在84.27-91.70%之间；其中转换效率最高的是20V5A档位，转换效率达到了91.70%；转换效率最低的是5V3A档位，转换效率为84.27%。

整体来看，小米100W GaN 笔电适配器在两类电压下的转换效率在同类充电器中表现优秀。

纹波测试

由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波；充电头网采用示波器测试充电器输出的纹波值，与行业标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

空载纹波

首先看看220V 50Hz 电压下的空载纹波，纹波峰峰值最高的是5V0A档位，纹波峰峰值为42.4mVp-p；纹波峰峰值最低的是9V0A档位，纹波峰峰值为24mVp-p。

再来看看110V 60Hz 电压下的空载纹波表现如何，纹波峰峰值最高的是5V0A档位，纹波峰峰值为35.2mVp-p；纹波峰峰值最低的档位是15V0A，纹波峰峰值为20.8mVp-p。

带载纹波

首先看看220V 50Hz电压下的带载纹波，纹波峰峰值最高的是5V3A档位，纹波峰峰值为47.2mVp-p；纹波峰峰值最低的是9V3A档位，纹波峰峰值为40.8mVp-p。

再来看看110V 60Hz电压下的带载纹波表现如何，纹波峰峰值最高的是15V3A档位，纹波峰峰值为43.2mVp-p；纹波峰峰值最低的档位是9V3A，纹波峰峰值为32.8mVp-p。

小结

YD/T 1591-2009 通信行业标准中充电器纹波要求是不高于200mVp-p，小米100W GaN 笔电适配器在220V 50Hz、110V 60Hz的输入电压下，所输出功率纹波峰峰值最高为47.2mVp-p，符合行业标准中纹波不高于200mVp-p的要求。

温度测试

充电器是一种转换设备，充电过程中会有损耗，以热量的形式散发出来，所以充电器会发热。将充电器放置于25℃的恒温箱中，以20V5A负载一小时后采集充电器表面的温度。

首先看看 220V 50Hz 电压输出下充电器温度表现如何。

一小时后，使用热成像仪拍摄的充电器表面温度为68.5℃。

充电器另外一侧表面最高温度为61.4℃。

再来看看 110V 60Hz 电压下温度表现如何。

一小时后，使用热成像仪拍摄的充电器表面最高温度为72.6℃。

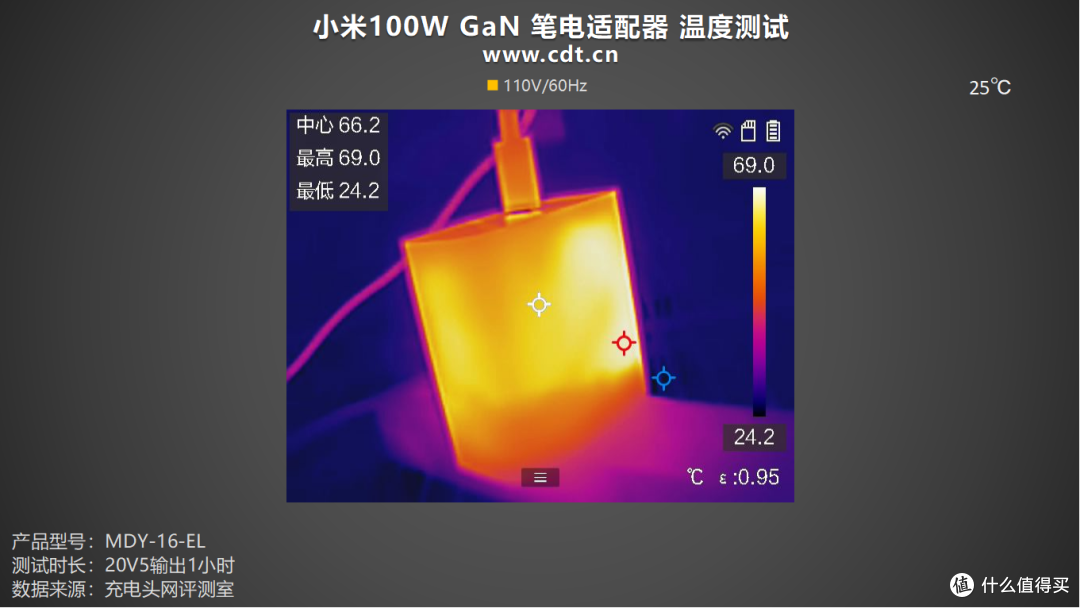

充电器另外一侧表面最高温度为69.0。

将温度数据汇总成表格，220V 50Hz 电压下的最高温度在68.5℃，110V 60Hz 电压下的最高温度在72.6℃。

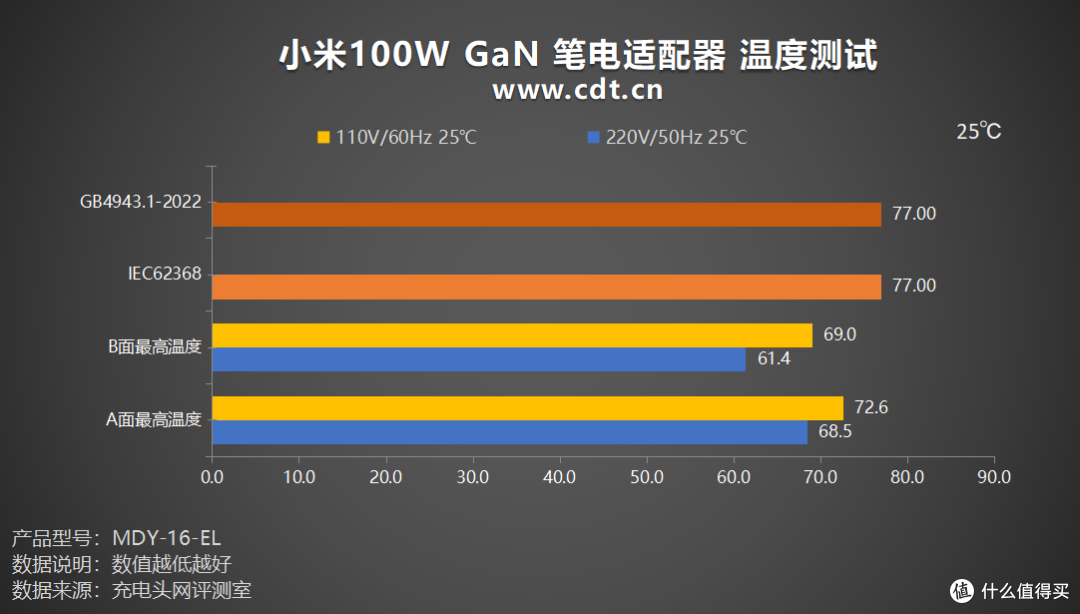

将数据绘制成柱状图，可以看出小米100W GaN 笔电适配器在220V 50Hz、110V 60Hz 电压下的输出时的最高温度为72.6℃，负载测试时最高温度满足IEC国际电工委员会IEC62368与新国标GB4943.1 2022对电子电气设备测试中，温度不高于77℃的要求。

充电头网总结

小米100W GaN 笔电适配器延续历代充电器的简洁外观设计风格，采用简洁白色亮面的高阻燃PC外壳设计，边缘圆润过渡，手感细腻温润。

配备单一USB-C接口，支持100W PD快充以及向下兼容其他功率的小米私有协议快充，兼容性方面表现优异；实测为Redmi K70 Pro充电50%耗时10分钟，完全充满仅需24分钟；为MacBook Pro M2充满也仅需2小时07分钟。

以功耗、纹波、转换效率以及温度测试来体现这款充电器的输出质量，在220V 50HZ和110V 60Hz市电下，待机功耗均不超过0.06W；按照国家充电器的输出质量标准，从结果可以看到，这款充电器重载输出档位下的纹波数值约在48mVp-p以下，输出质量已经处于市面主流水准。

其次是常规电压档位下的充电器转换效率在84.51-92.48%之间，大功率输出时转化效率更高；其次转换效率高带来的优势就是温度表现，在25℃环境下，以20V5A 100W功率持续输出一小时，国内市电下的工作温度最高为68.5℃，温度控制表现优异。

整体来看，小米100W GaN 笔电适配器在支持小米私有100W快充的基础上，同时支持UFCS、QC3.0、PD3.0和DCP等充电协议；在兼容性方面，对于市面上的主流手机，其功率都能满足手机、平板、笔电的快充需求。
