享受DIY的乐趣：制作一个大容量移动电源

移动电源这个东西，在步入智能时代的今天显得尤为重要。手机没电了，挂个尿袋瞬间满血。移动电源在功能上也千差万别。什么快充啦，大容量啦。高转换率啦等等。那么这次，我就来diy一个。

什么？看到这里你以为我又从淘宝上买个套件和电芯一组装就完事发帖了？不，那样LOW爆了！！！

小编注：DIY乐趣多多，但请大家注意安全，谨慎操作。

和别的大学狗一样，宿舍停电家常便饭，我使用电脑的频率又比较高，笔记本自带的电池续航太差。所以一直想弄一个笔记本移动电源。或者叫后备电源。网上现有的成品，容量低价格高，而且高的离谱。便打算自制一个。正巧上个月某论坛有一批便宜的锂电池组，所以果断下手之

1、电芯的选用

锂电池相比以前降价不少，而且体积小，密度高，故选用锂电池，常见的锂电池封装大概就是柱状的18650 26650.铝壳电池，软包锂电，软包聚合物等（这段不怎么严谨，欢迎指正）

很多国产厂商喜欢把聚合物电池吹上天，又把18650电池贬低的一无是处，说什么容易爆炸起火。其实稍微了解电池的人都知道。18650是一种非常成熟的工业产品，有多道安全措施。爆炸起火的99%是国产山寨货，或者洋垃圾回收货。锂聚合物电池确实是好，但是18650电池绝对不差。前提是出自正规厂家的合格产品。

张大妈以前有关充电宝的爆料或者原创的时候，总有人说：”充电宝还是聚合物的好。18650危险“。我只想说：你们毕竟 too young！

起初第一方案是选用LG的18650电池组，为什么用电池组不用单体电池？因为某宝这批电池组应该是被定制后退单。格相当便宜。链接奉上。相当于16元5.2Ah

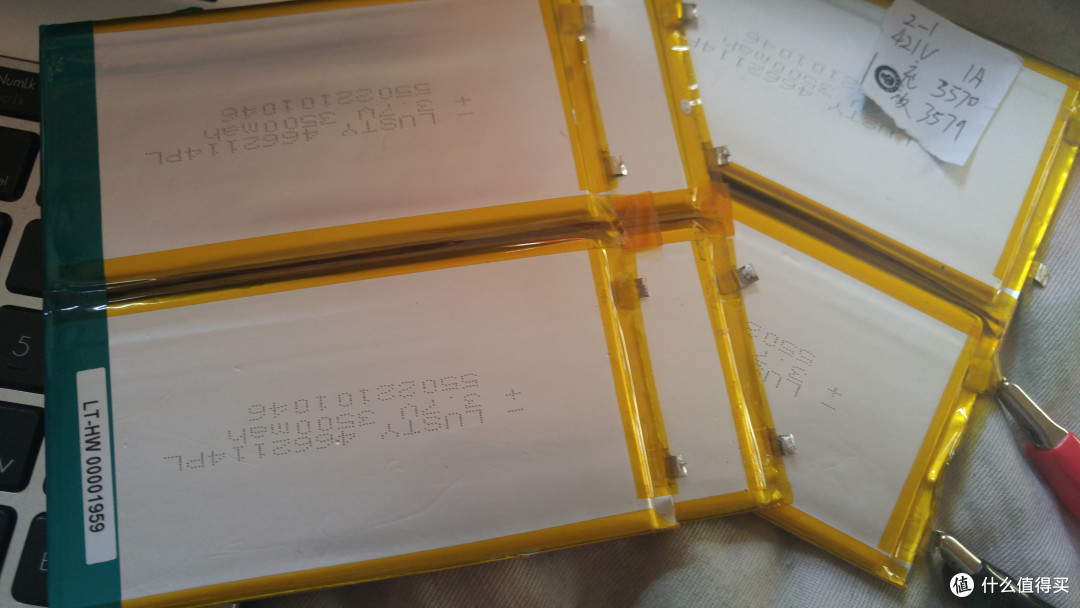

当然，前文说了，我使用的是某论坛的一批电池组，聚合物的。价格是10元一组，每组包含两片3500mah单体串联。我做并联使用。所以相当于10元7Ah。价格明显便宜不少，而且也是全新的

链接不上了。好像卖完了

我买了10组。

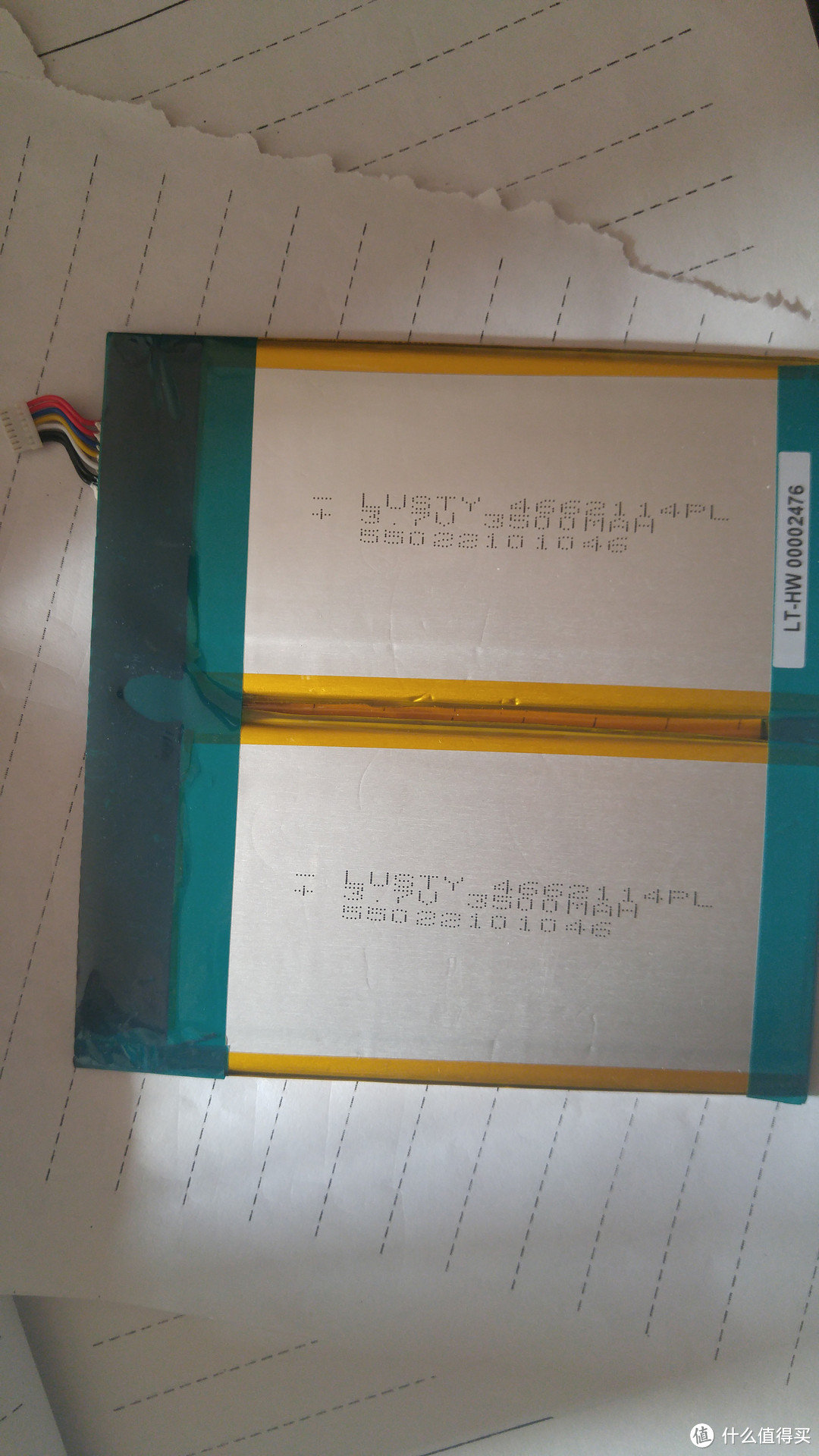

是某平板电脑的定制电池。电芯为国产，不过从信息可以看出是聚合物电池组，而不是软包锂电

2、电池组的组合方案

大致拟定了几种方案

1、四串四并。满电16.8V。加一个升压模块。升压到19v。容量约230Whr

2、五串三并。满电21V。直接供电。容量约200Whr

经过简单实验最终确定了使用方案2.因为笔记本是宽幅输入，15v到21v都没问题，而且15v的底线也和电池放完电压相近。省去了升压模块，成本更低。下效率更高

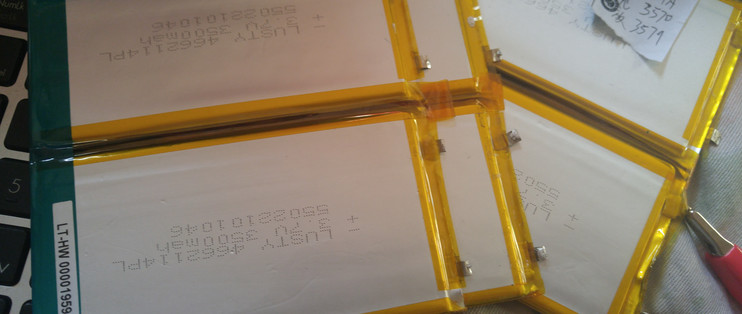

电芯拆掉保护板，并联

因为是库存电池，个别电压低的。需要激活充电。用tp4057冲 单体

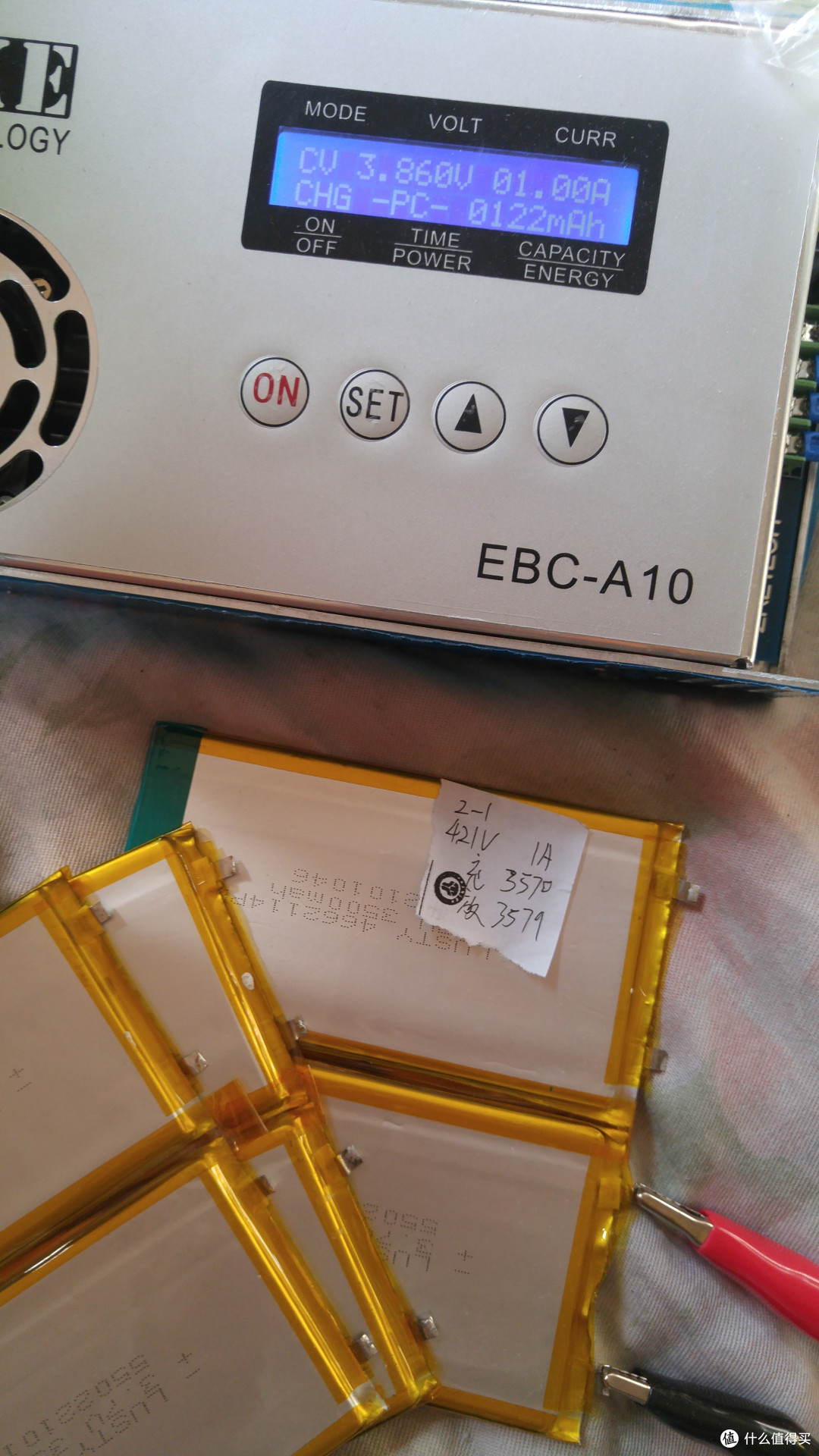

这些是挑出来的电压低的，需要单体充电激活。不能直接并联

3、充电器的选用

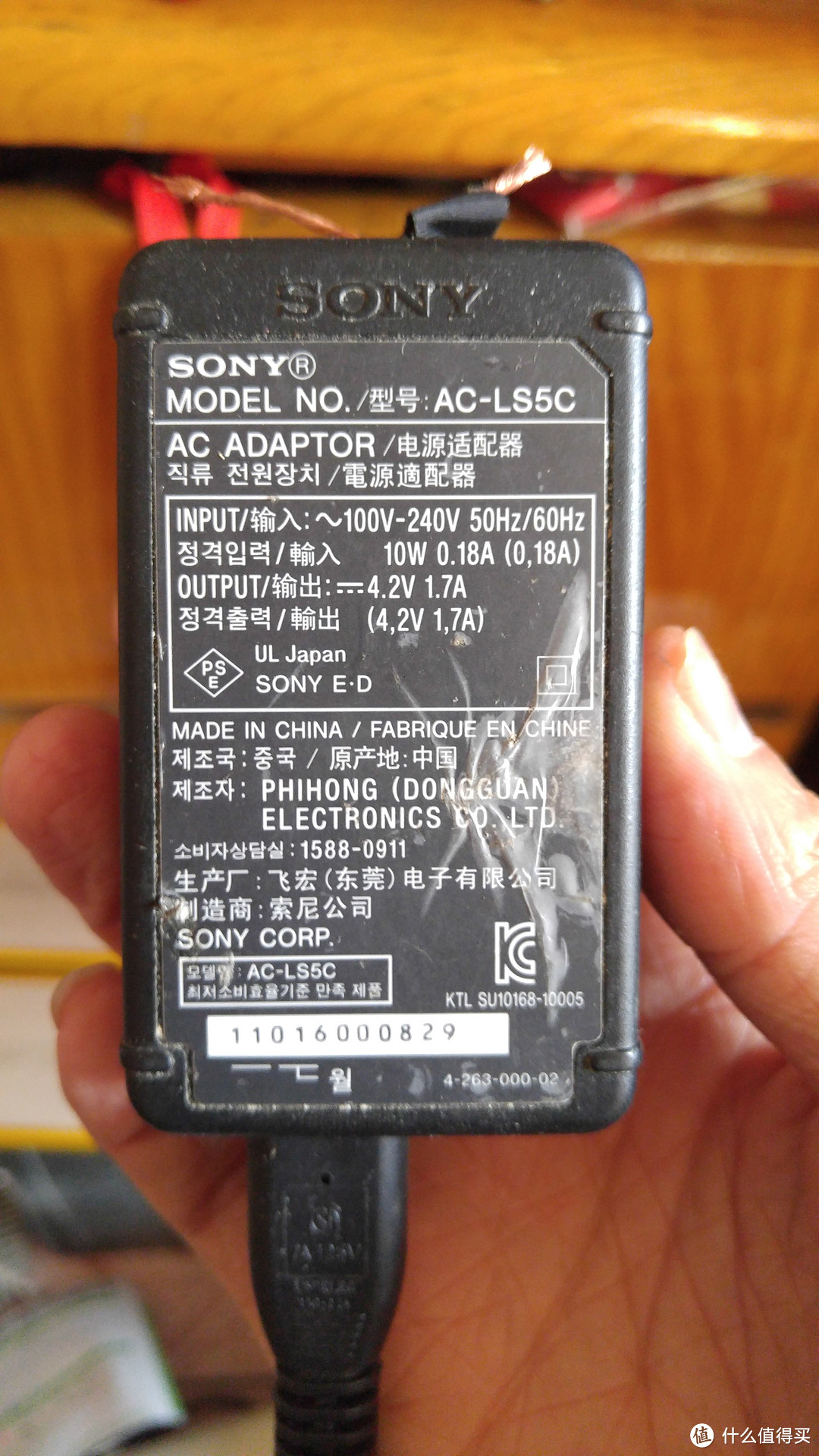

锂电对于过充和过放相当敏感，一次足以致命（报废）尤其是做电池组，要考虑到单体内阻不同导致的电压平衡问题因此充电方案选用了平衡充方案，而不是串联充电。充电器选用剪线的索尼摄像机电源。主要原因两个，第一是够便宜，一个5元。第二个是电压相当精准。做工用料也不错。电子产品方面。尤其是电源，我一般不敢买便宜的国产货，而宁愿买这种洋垃圾

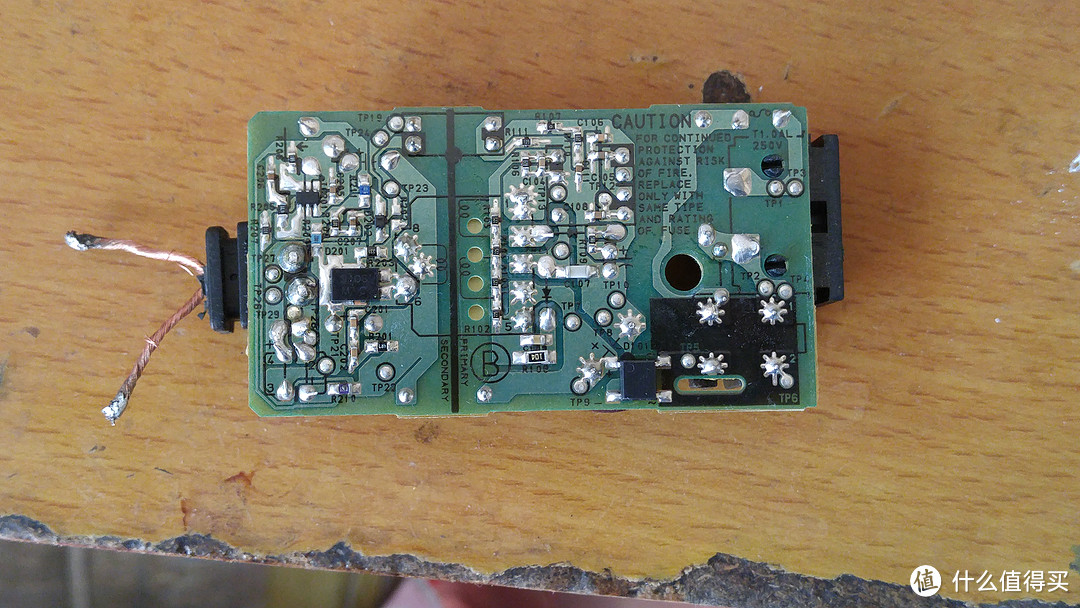

成色就像出土文物一样。。不过内部是一尘不染，性能也不受影响

4、组装实验阶段

方案确定下来，其余的就是胆大心细了，

测好的电池组并联起来

步骤2提到了四串，这是当时实验时候的，四串2并

然后链接电源线，笔记本电池已经拆掉了，现在可以开机

还挺拉风的

然后嘛。用绝缘胶带绑好电池的极耳，防止撕扯断裂

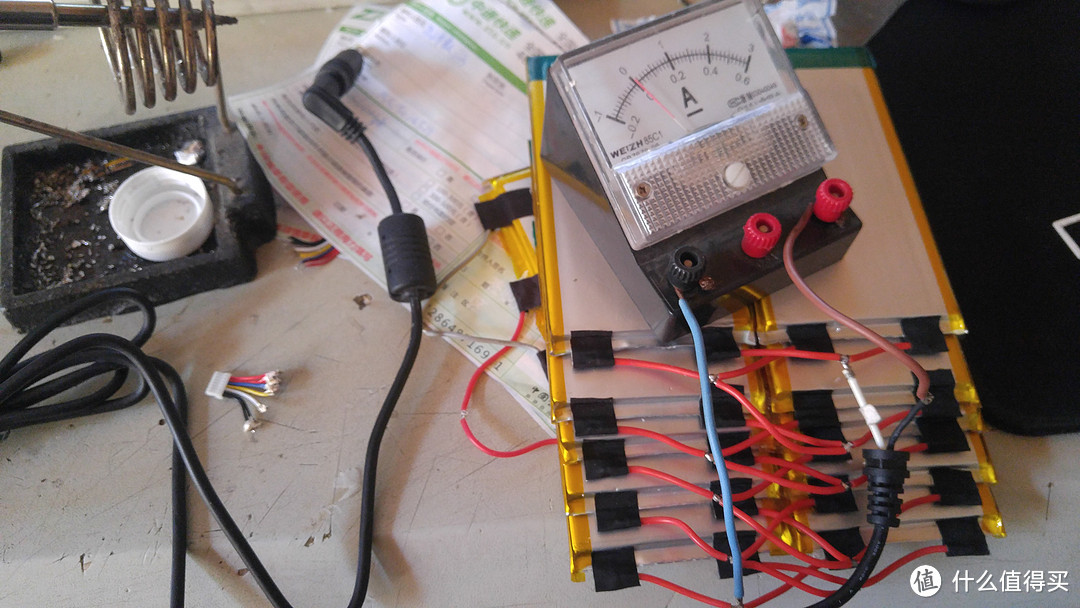

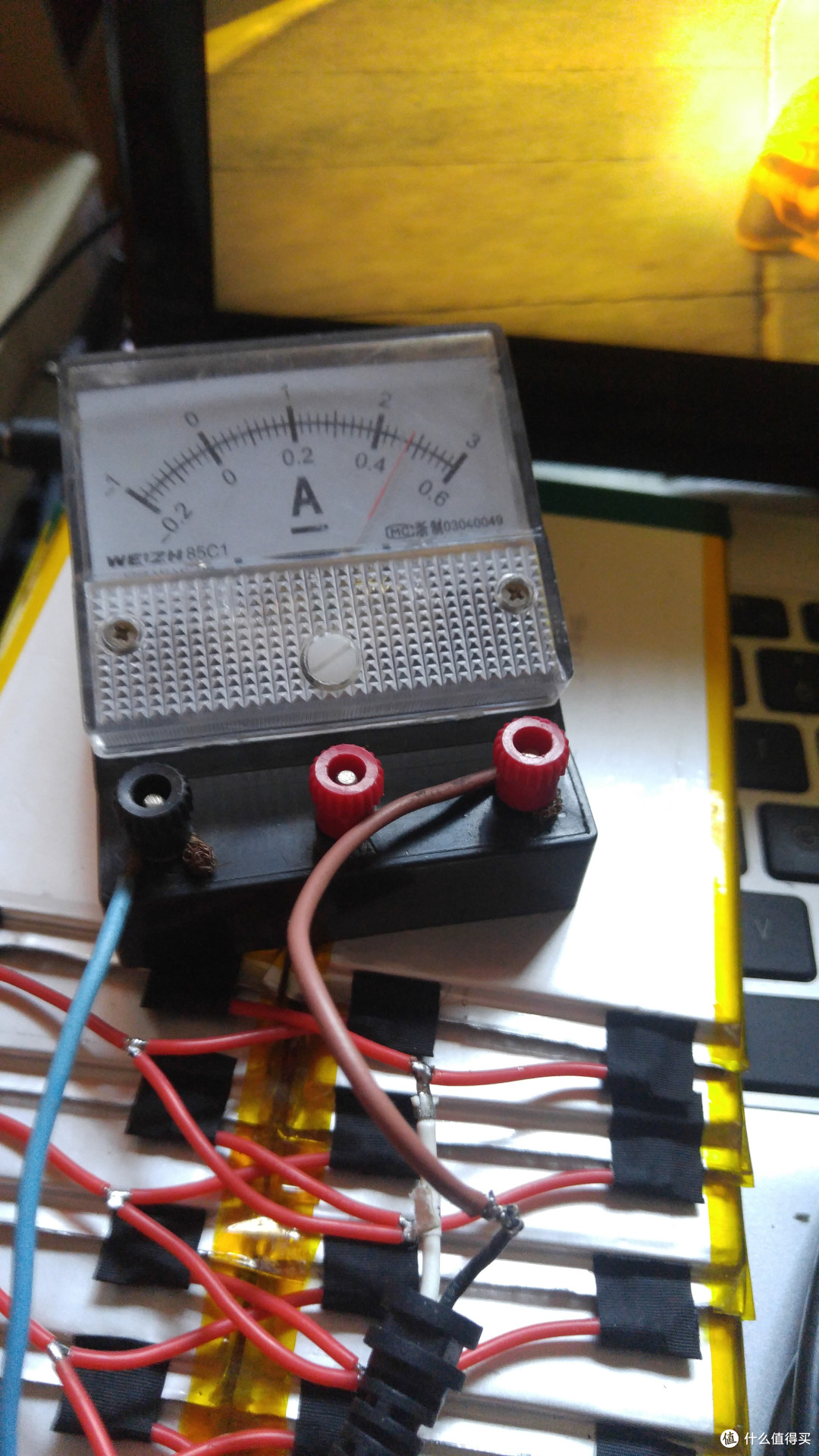

确定下方案以后，现在做5串2并的实验。可以看到极耳的胶带变成黑色了，因为发现醋酸胶布效果要好一些。顺便串联一个电流表。以便监测电流

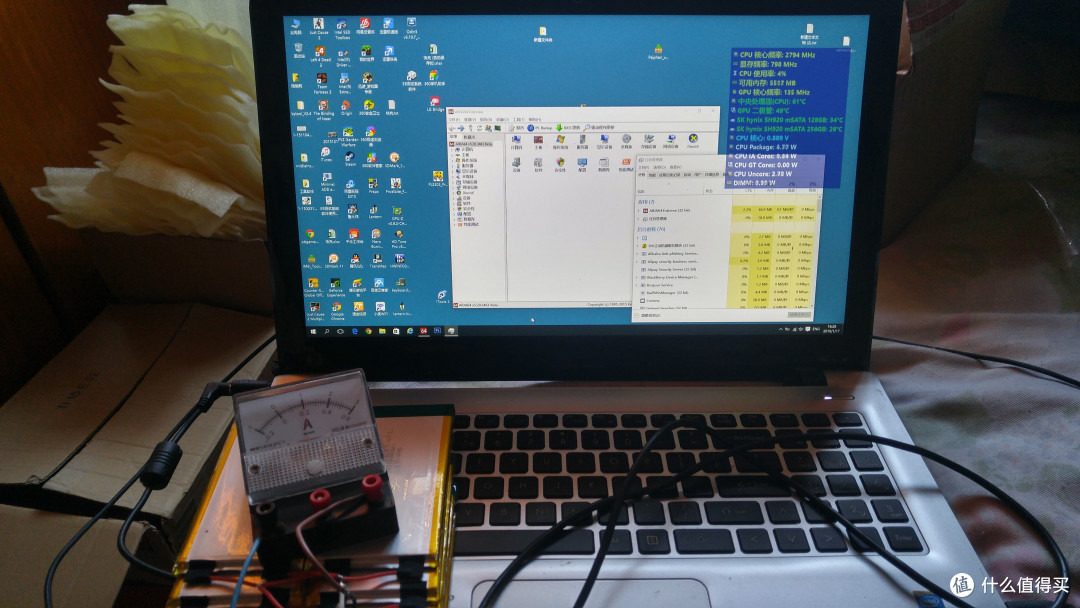

不出意外。开机了

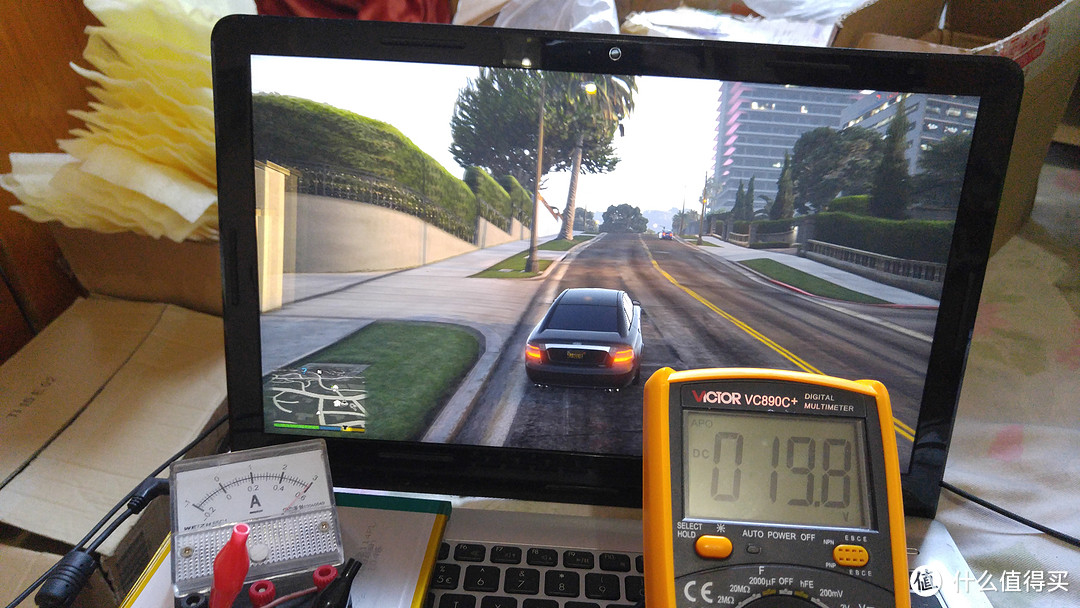

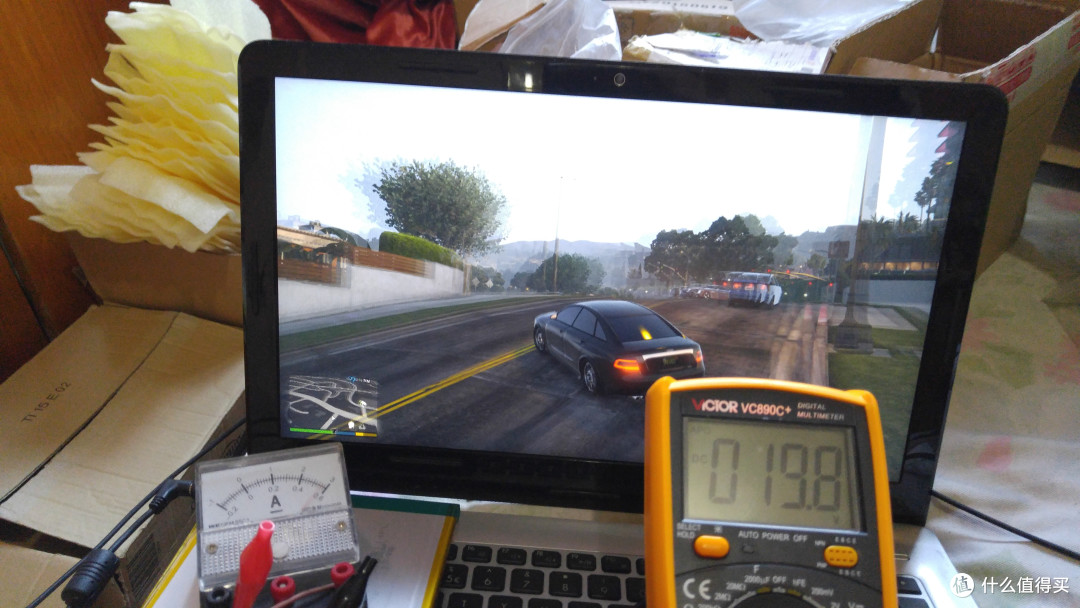

一些游戏的测试

、

硬件功耗大概最高60w。以前用功率计测试的，现在看来也是如此，电流3A左右

最后是断电电压。加上负载的话大概就是14v左右了，断开负载后慢慢回升到16v。正好和电池的截止电压差不多

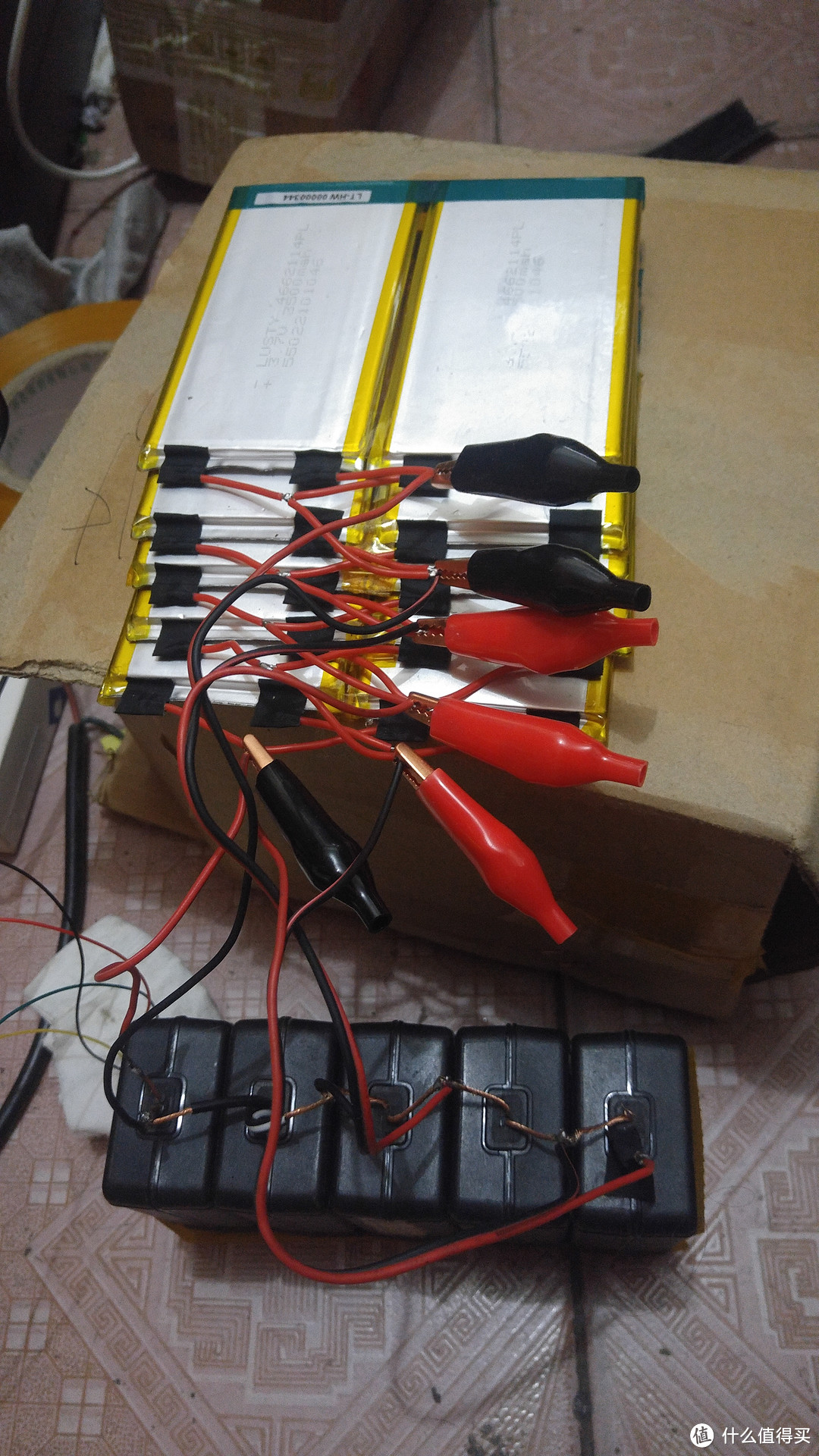

平衡充电，由于是测试，所以就比较简陋。五路平衡充，用鳄鱼夹相连

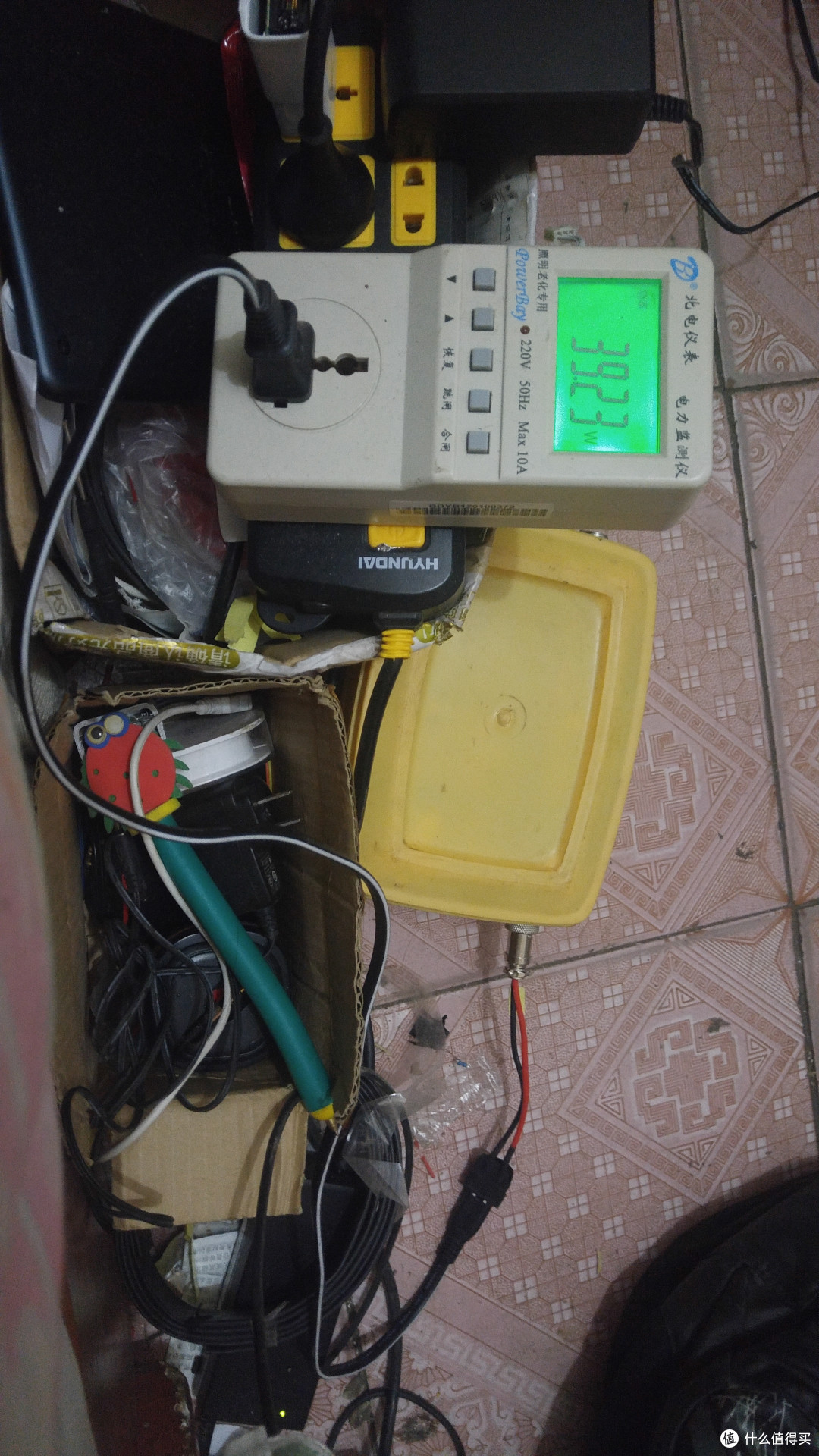

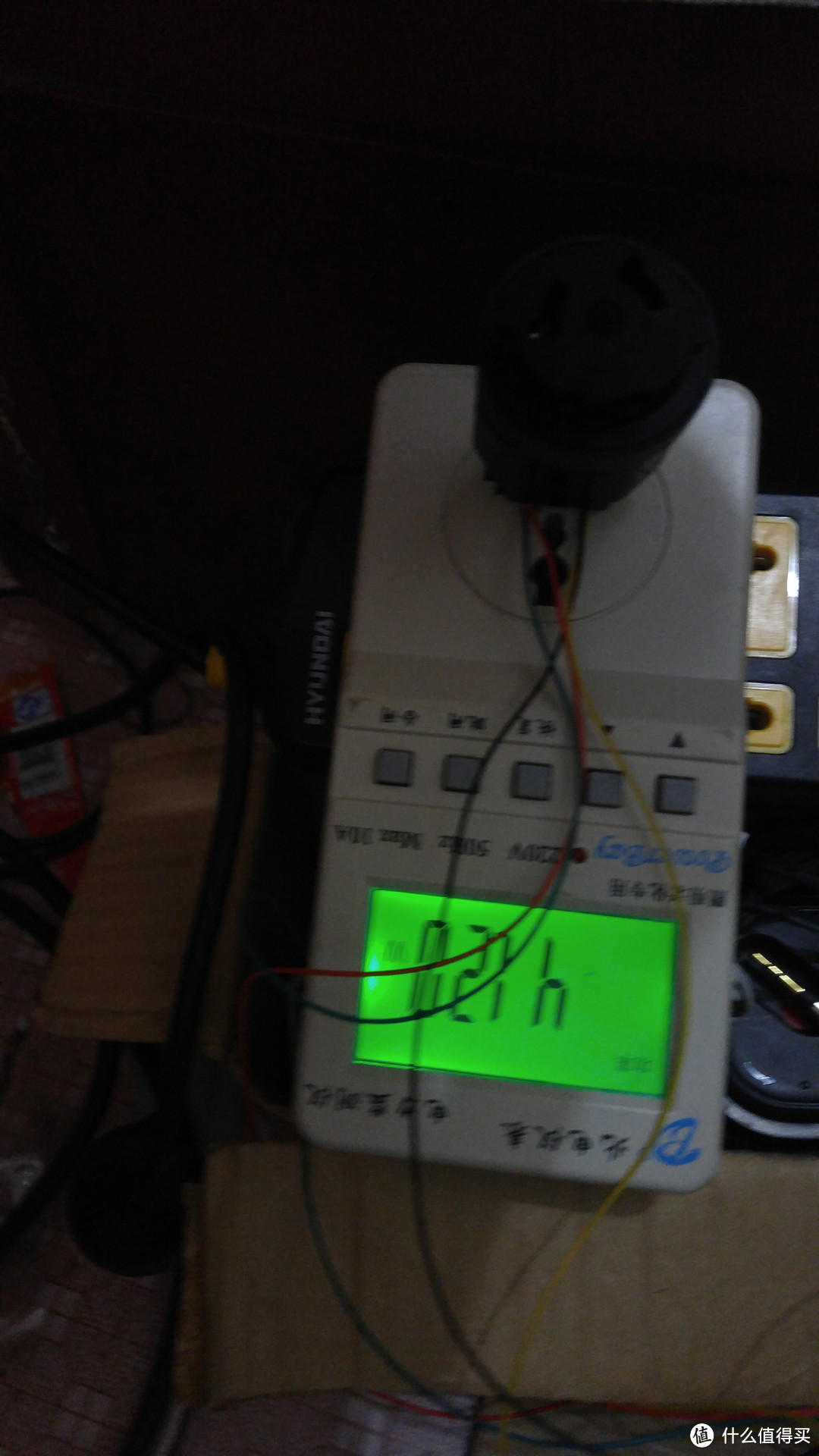

充电功率会慢慢上升，到顶峰后维持，待快充满的时候下降。充电的峰值功率42w左右

电压微调0.01V，当作是损耗补偿吧。我前文说了，这充电器相当准，调压后充满的电池组整整的高了0.05V，简直666

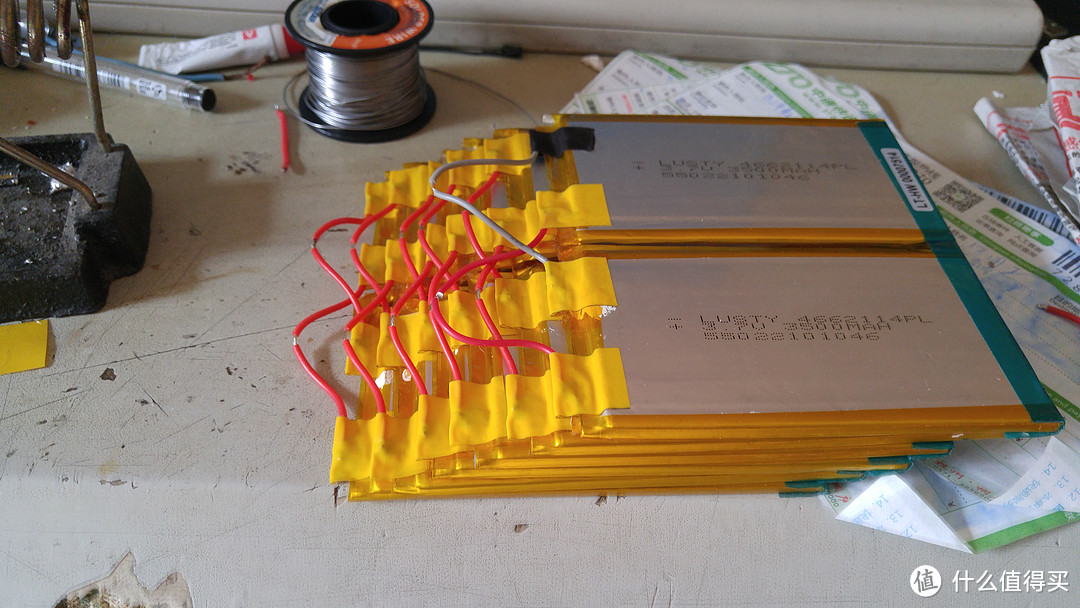

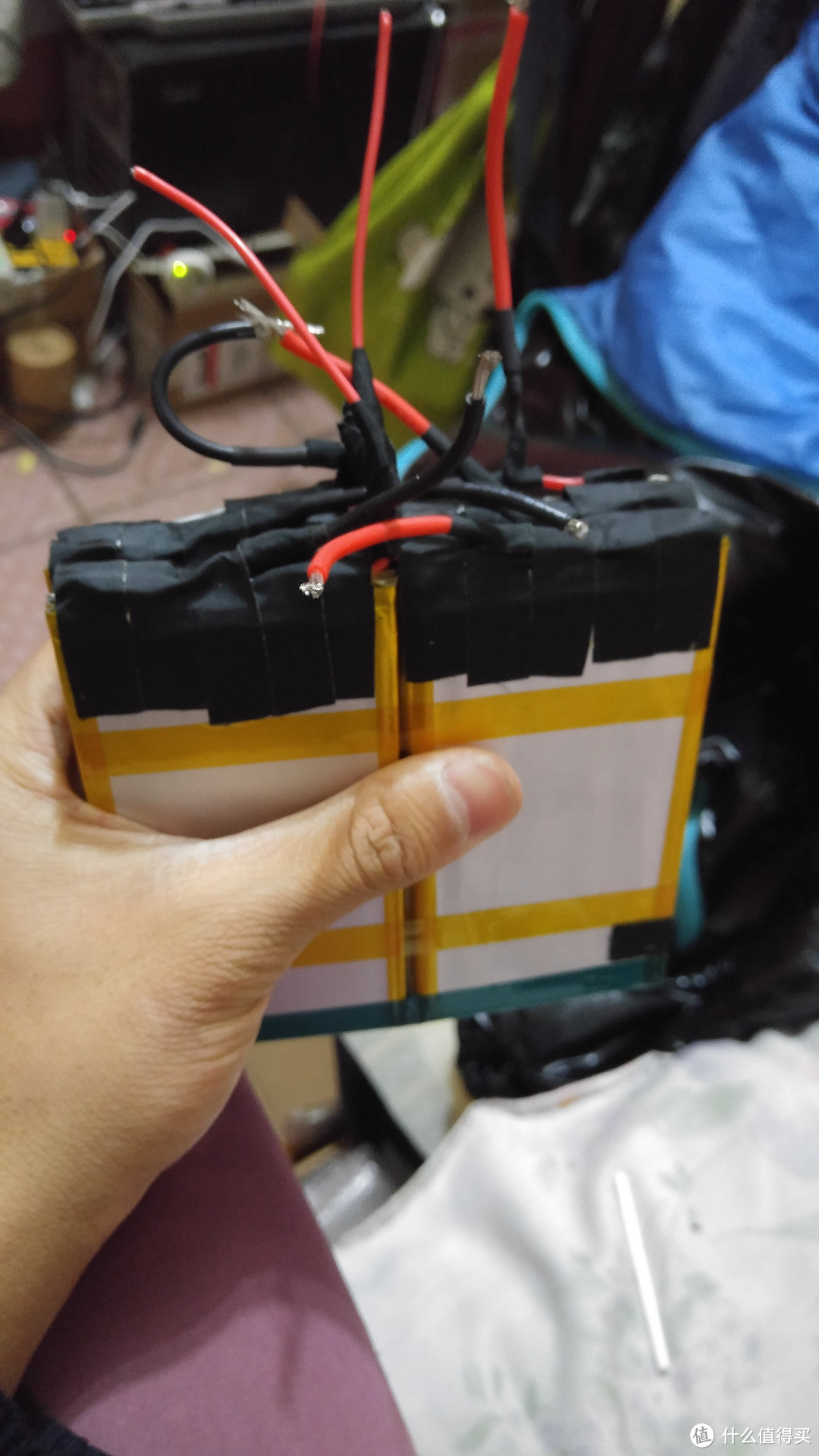

接下来就是制作整个电池组。极耳处加一个双面胶垫平，然后醋酸胶布贴紧，可以很好的保护电极

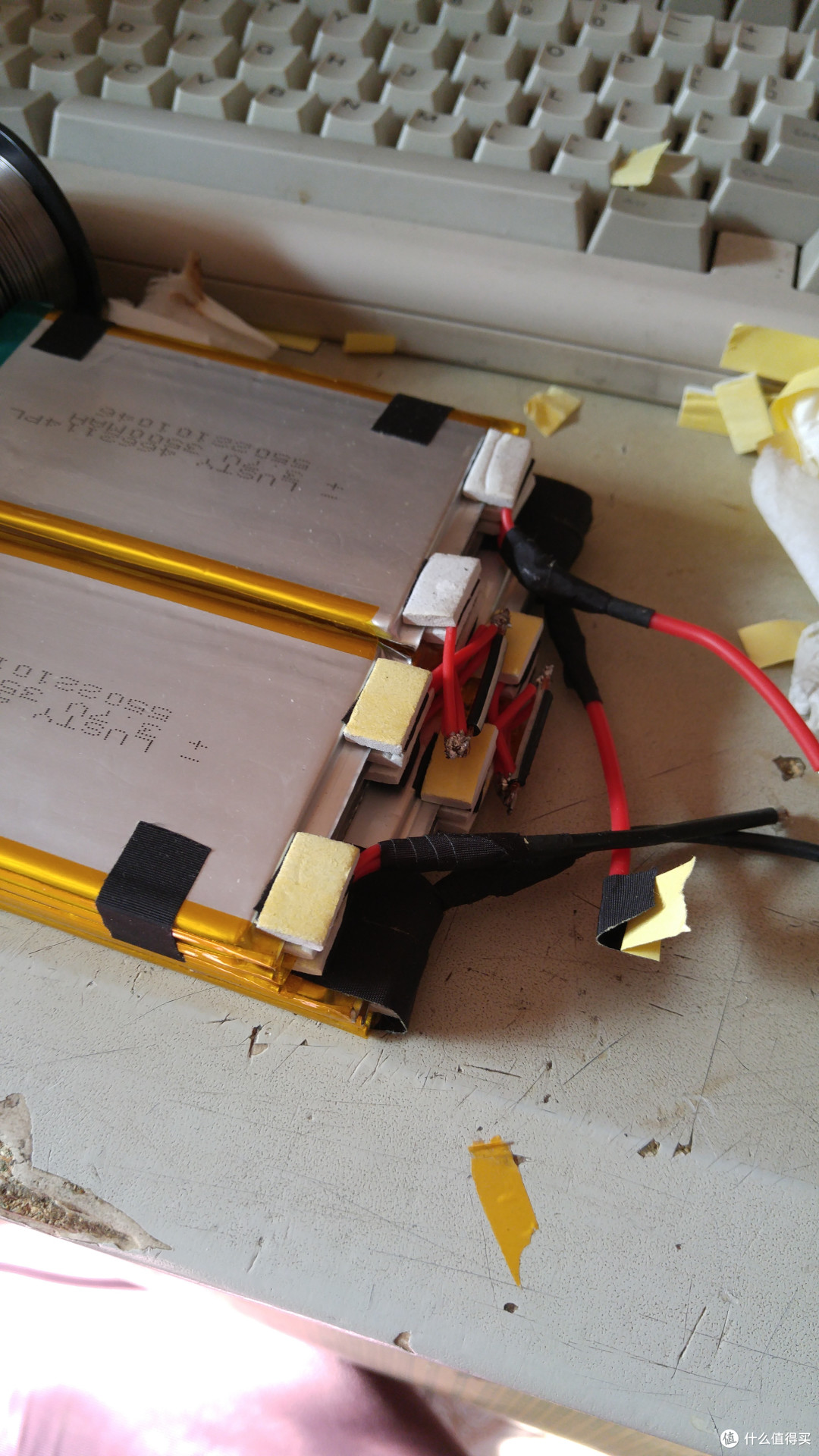

输出线用20awg的硅胶线，这一块是三串12.6v

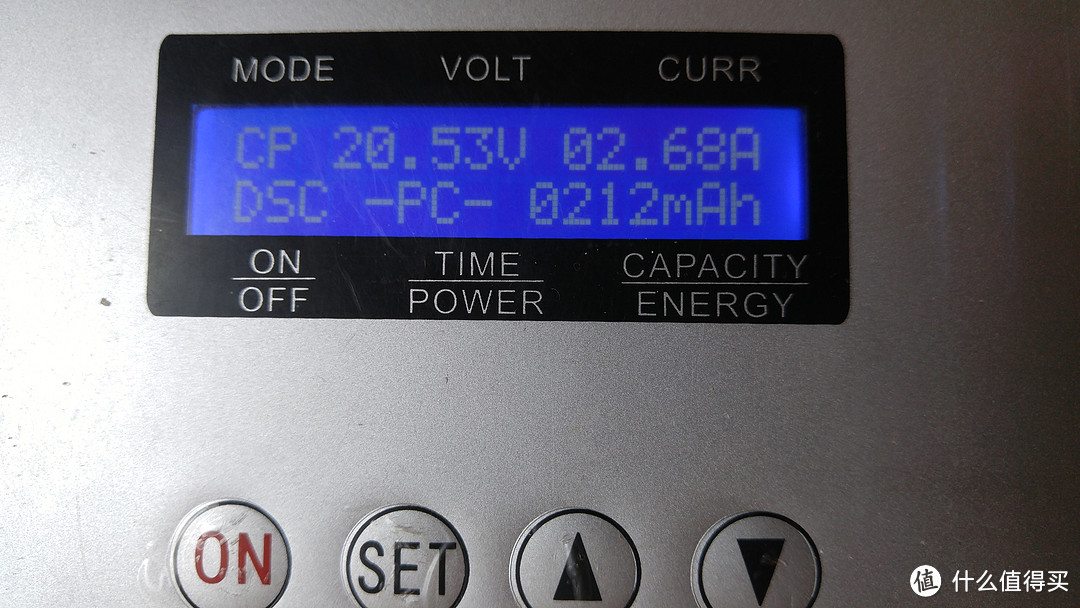

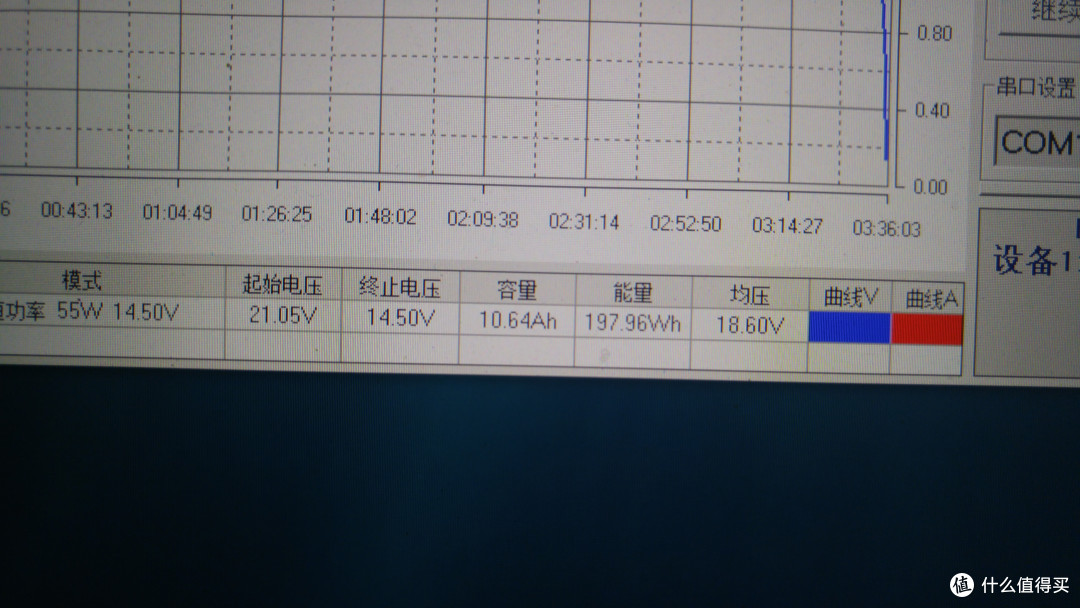

电池组做好以后，做最后的放电测试。55w恒功率放电

放出197Whr，相当不错了

然后得找个合适的盒子吧，但是找不到合适的，最终。。。劳动人民的智慧是无穷的嘛

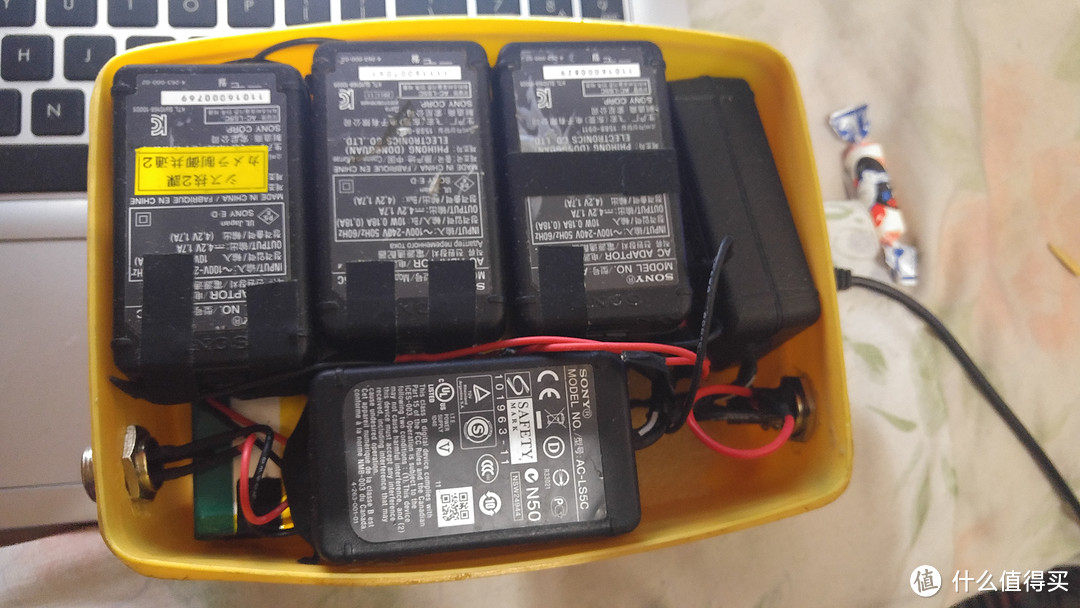

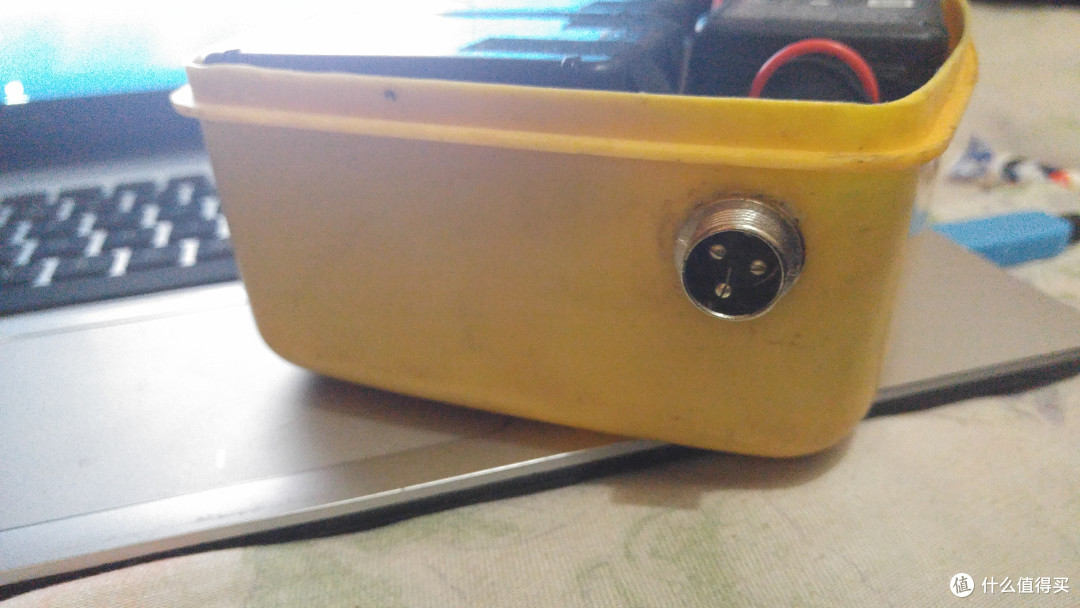

上世纪的饭盒，体积正好，下面电池上面充电器。输入和输出端都是航空插头链接

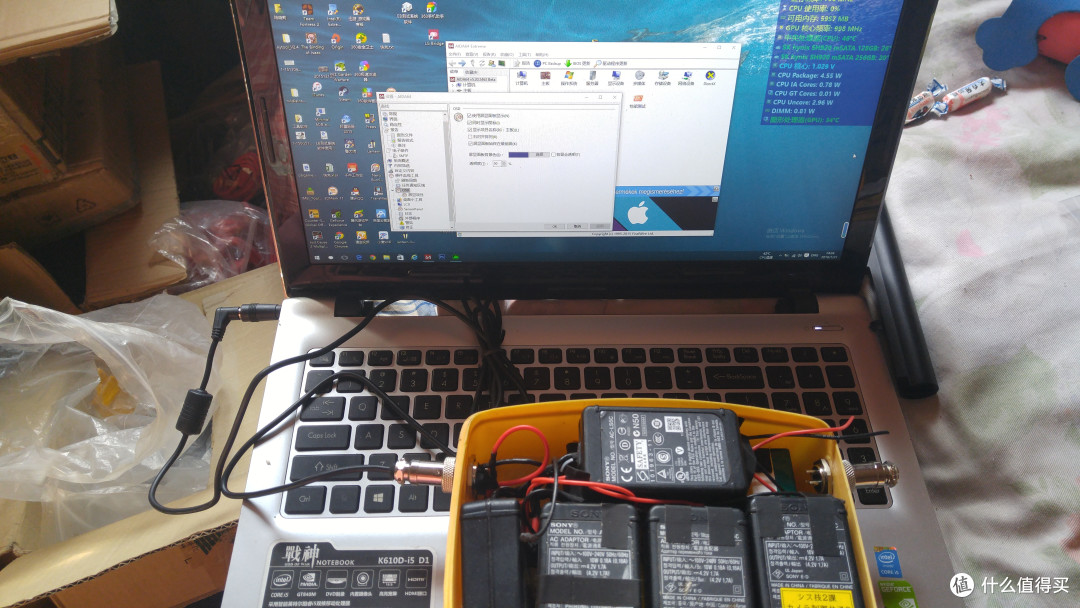

然后再测试一下。没问题

输出加个开关

输入时三项，虽然只用到两项

充电，拍照的时候已经快充满了。涓流充电，功率7w左右

做好输出线

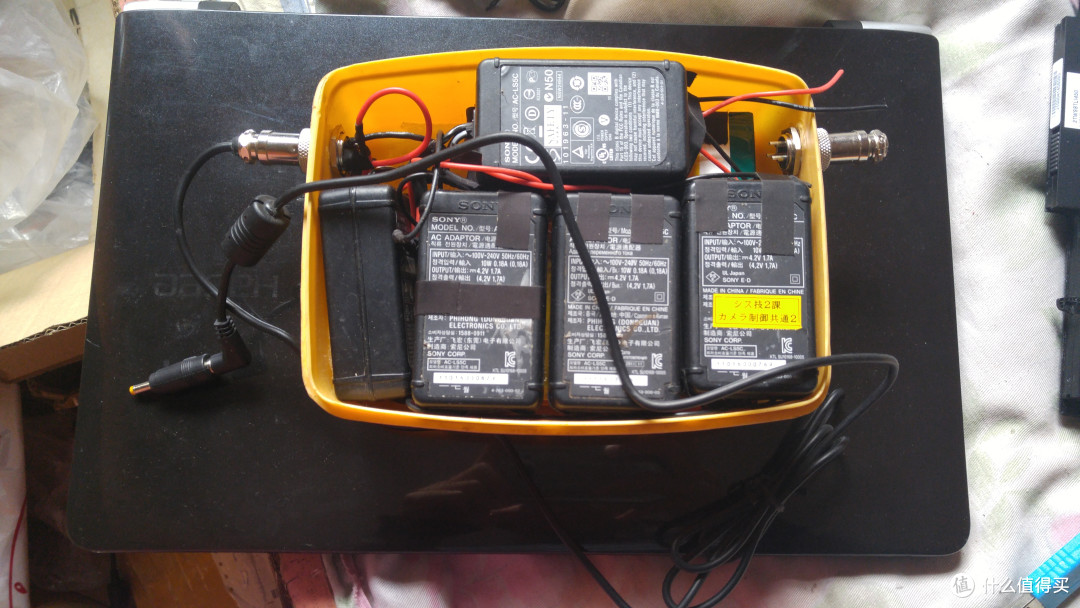

加上输入线。总体就是这个样子

饭盒充电中

ok。整体完工，下面是提问阶段

问：为什么不加锂电池保护板？

答：因为现有的5串保护板和平衡充有冲突。而且充电电压准确可靠。截至电压也可靠，所以说，就这样直接用了

问：为什么不加5v输出？

答：因为没必要啊，单买降压模块还要掏运费，况且我又不缺充电宝。加不加没什么用

问：没有电量指示怎么办？

答：同上，加了没什么用，单买锂电指示模块还要掏运费，直接看电压也行，但是饭盒塞不下表头。所以不加了。
