拆解玄戒O3｜看懂这颗国产旗舰芯堆料背后的逻辑

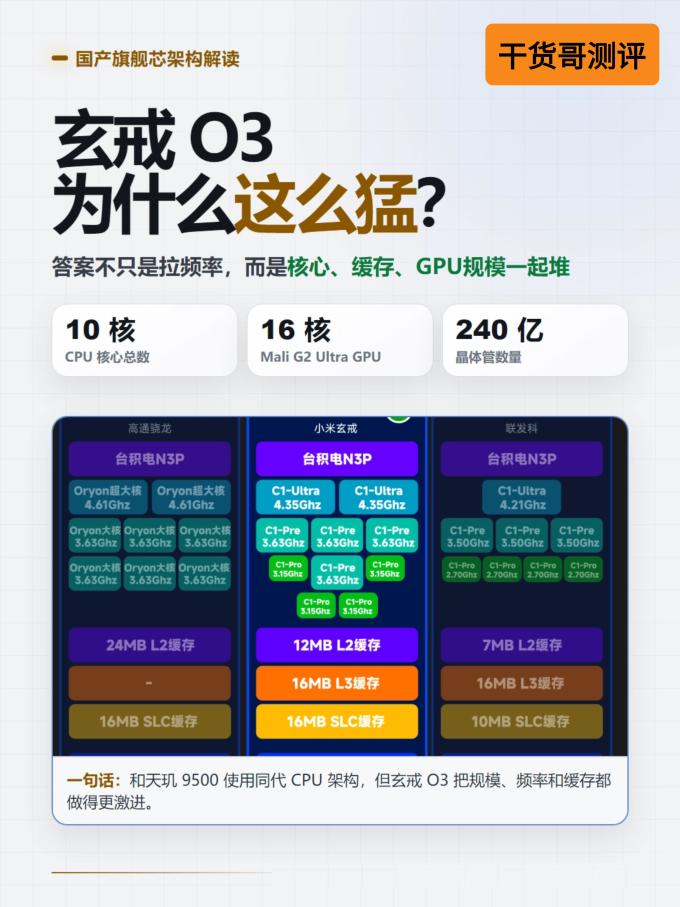

不少人看到玄戒O3发布之后，都给它贴上了堆料怪的标签。把整套芯片架构掰开之后就能发现，它性能暴涨的秘密并不单单是拉高处理器频率。CPU核心、大容量缓存、高配GPU，多个硬件维度同步加码，整套方案走的就是扩大硬件规模换取性能上限的路线。

🔹CPU架构解析

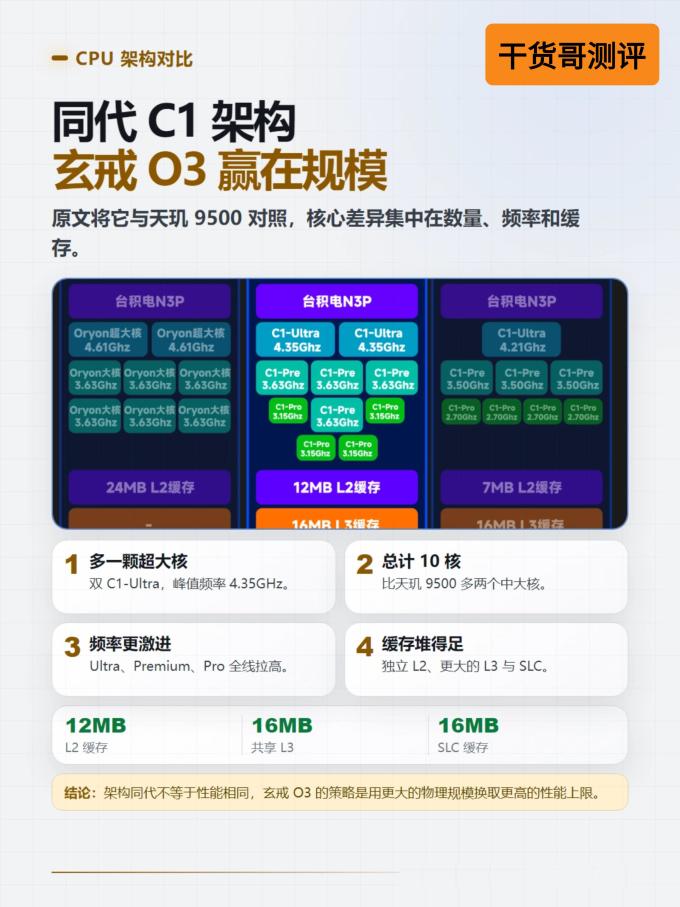

玄戒O3与天玑9500采用了同一代C1架构，但是硬件配置拉开了差距。它采用10核组合方案，2颗C1‑Ultra超大核搭配4颗C1‑Premium中大核再加4颗C1‑Pro能效核心。

对比天玑9500，多出两颗中大核心，两颗超大核峰值频率也做到了4.35GHz，频率调校更加激进。缓存规格同样升级到位，12MB的L2缓存，加上16MB L3以及16MB SLC缓存，更大的缓存空间能够减少数据读取等待，高负载场景下运行会更加顺滑。

🔹GPU规格才是重头戏

图形处理器直接给到16核Mali G2 Ultra，运行频率来到1600MHz。反观市面上同期多款旗舰芯片，GPU普遍停留在12核配置。

这里有一条很关键的设计思路，提升性能一共有两条路径。第一种是拉高芯片运行频率，这种做法不会增加芯片的面积，但是功耗和发热会出现非常明显的上涨。频率上涨百分之二十，动态功耗甚至会增加百分之五十，长期高频运行对于机身散热压力巨大。

第二条路线就是扩充核心与缓存规模，依靠更多并行处理单元来释放性能。在相同工艺的前提下，这种方式更容易平衡性能与能效，不过缺点就是芯片面积变大，制造成本随之上涨。玄戒O3选择的正是增加硬件规模这条路线。

🔹芯片本体硬件规模

玄戒O3采用3nm先进制程工艺，晶体管总数达到240亿，芯片面积133mm²，整体硬件规模相比上代提升百分之二十六。为了在扩大芯片规模的同时控制好面积占用，芯片用上了Hybrid Bonding混合键合技术，优化内部线路互联，让大面积的芯片依旧拥有不错的集成度。

⚠️纸面参数不等于实际体验

豪华的硬件堆料，只能决定一颗芯片理论上的性能上限。最终日常上手的实际表现，还要受芯片内部调度方案、系统驱动优化、手机机身散热、游戏软件适配多重因素共同影响。

等到后续实测出炉，有四项数据最具备参考价值，长时间高负载下的持续性能以及降频节点、不同负载档位对应的功耗曲线、整机运行温度和续航时长、各大热门游戏的驱动适配情况。

纸面配置看着足够强悍，但是能不能把这份硬件实力稳稳释放出来，依旧需要等待第三方实测数据去验证。
