ER2260T万兆硬路由配合NAS,配置IPTV、双WAN等功能
前言:本文件只适合有NAS的家庭。如果没有NAS,里边很多功能没有需求。
因为软路由的NAT能力实在不行,家里上京东云、全屋只能和各种虚拟机后,上网设备太多,小包NAT不是很好。所以用硬路由小包NAT狂魔ER2260T替代J4205软路由。更换后,就有了各种功能实现上的问题。很多说明书没有,是多次和客服斗智斗勇得到。客服很多功能不愿意给。
本文任何图片均为作者自己截图,不以任何形式授权给视觉中国或视觉中国业务合作商。
1、准备的环境
1.1配置了旁路由虚拟机的NAS(墙的事你随意);
1.2支持VLAN的交换机,并且配置好了VLAN;
1.3电信1000M宽带(有公网IP+没有IPV6)+IPTV(AB认证);
1.4移动200M宽带(没有公网IPV4+有公网IPV6);
1.5已经注册且有SSL的域名;
1.6已经升级了1.1.1版以上固件的ER2260T,并且配置好了两个WAN口上网,和lan口;1.0.3可以开SSH。就不多说了。
2、在内网中使用SSL认证的域名
第一步:设置DHCP,让内网自动获取IP的设备优先使用2260T路由器的IP当主DNS服务器。否则,内网域名指定不会生效。
第二步:使用系统服务》DNS代理》静态域名映射》配置NAS的ip和带有SSL证书的域名。这样,在内网就可以继续使用HTTPS的服务了,如密码服务器等。如果外网需要使用114.114.114.114和223.5.5.5的话,在WAN口那里配置就好了。
2.IPV6设置
因为只是移动有IPV6有,所以主要是WAN2配置。因为移动没有公网IPV4,也就200M还送了个IPTV,所以就不用拨号模式,用光猫路由模式了。
I第一步:PV6是从光猫获得,所以使用DHCP模式就行,获取协议自动就好。前缀授权也是开启。
DNS空者或者配置2400:3200::1 与 2400:3200:baba::1,这两个是阿里的,也可以用百度的,都行。
第二步:LAN口那里开启IPV6后就会获得一个,不用你手填。2409说明是移动的。
第三步:配置IPV6的地址服务器,在DHCP服务里,使用SLAAC(V6也行)。按照图上设置就行。
和客服确认:1,2260T的策略路由无法控制IPV6;2,2260T的NAT无法配置IPV6
3.端口映射,让NAS提供远程服务
在传输控制》NAT设置》虚拟服务器里。其中外部端口是WAN口的端口号,生效接口设定哪个WAN口,内部端口是NAS的端口。IPV6行不行没有试过。有尝试过的,可以评论区补充。
PS:很多设置保存后会导致断流,需要重启路由器后恢复。TP祖传技能了。
4.实现IPV4走WAN1电信口,IPV6走WAN2移动口。
经过和TP客服确认,没有ipv6的wan1口是不会有ipv6过去的。所以只要设置策略路由就好。这里注意策略路由无法控制ipv6,。如上图设置,生效接口选择WAN1_PPPOE,不能选择GE1。尽管物流都是一个口,但是协议不同。
如果不想所有的内网IPV4都走wan1,可以继续配置策略路由。不过先要配置地址组。
先是给需要选择出口的IP取名:对象管理》地址管理》地址。如阿里动态域名服务走了移动口,你的动态域名就废了。
然后再去地址组里,给刚才的地址段编组,取个名。
源地址选择刚才写的地址组,表示只要他们出来的数据都要管。
目的地址,表示需要访问的网络,可以选择移动的,联通的,还是电信的。这种就是比软路由省心了。ANY表示所有要访问的网络。内网控制也行。
生效接口选择要通过那个口。期待各位玩出花来。
5.上海电信4K iptv设置
这个比较麻烦一点。因为要解决两个问题:VLAN配置和DHCP-option。
①VLAN:因为光猫的VLAN是51和85,需要配置VLAN ID到WAN口,否则进不来;需要LAN口配置VLAN ID,都则到不了IPTV盒子。于是需要wan和lan设置一个共同的VLAN ID。可惜,2260T不支持WAN和LAN使用共同的ID,也不支持组合成一个虚拟交换机。用TP客服的话:统统都要NAT,不管什么VLAN。所以,我们只要LAN口设置VLAN就行。确保任何lan口都能用。
从拨号模式光猫那里(路由模式直接跳过,不用这么麻烦),在IPTV口的接口那里引出一根网线接到VLAN交换机或者2260T的LAN口上。进入2260T接口设置里选择LAN,然后点新增,在IPV4下关联51,连接方式选择DHCP的话,就行了。UNTAG千万别选。如果通了会给个地址和网关地址。如果没有,就检查VLAN交换机的VLAN ID设置,或者把线接到路由LAN口上。
VLAN 85同样设置。完成后可以把连接模式改成静态。IP不要填写。这时候除了拿不到地址外,不影响使用。给ISP省一个内网地址的区别吧。
至此,vlan问题解决。
②DHCP-OPTION的问题。应该说是、Option60和Option125的双向确认,不通过则IPTV盒子无法拿到VLAN的地址。我们需要把IPV4网络的DHCP服务器伪装成光猫。
打开2260T的DHCP服务器设置页面,EMO了。
提供了Option60,竟然不给Option125,而是138.问了TP客户,改不了,不提供,Option自定义功能不开放。也就是说,无解了。如果是1.0.3的2260T可以通过SSH刷入DNSMASQ,加入以下代码(来自本站@kkwow9):
dhcp-option-force=125,00:00:00:00:3a:02:06:48:47:57:2d:43:54:03:04:5a:58:48:4e:0a:02:20:00:0b:02:00:55:0d:02:00:2e
dhcp-option=15
dhcp-option=28
dhcp-option=60,00:00:01:00:02:03:43:50:45:03:0e:45:38:20:47:50:4f:4e:20:52:4f:55:54:45:52:04:03:31:2E:30
既然是1.1.1,不能用SSH,那么就用旁路由。很多喜欢跳墙的朋友本身也用了旁路由,发挥NAS强劲的AES能力。那么问题就是一个局域网里需要两个DHCP服务器。当然,也可以使用旁路由做DHCP服务器,但是考虑到旁路由有科学的插件,不太合适,但也不是不行,就是科学流控麻烦点。
所以我们选择优雅的使用2个DHCP服务器。
首先,2260T的dhcp服务器不变,留一个IP段就行。
然后我们启动旁路由。注意,按照站内“小白 上海电信 IPTV”的几个帖子的方式配置好VLAN。
配置好IPTV51和IPTV85,不知道的可以站内搜搜。我们不重新描述轮子了。
进到lan口设置DHCP:
在启动里设置你在2260T中DHCP服务没有覆盖的,并且打算给IPTV盒子的IP(上海iptv盒子不能自己指定IP,只能DHCP)。
建议客户数选1,免得出幺蛾子,当然非要多选一些也可以。
关键是,在高级设置里,选择关掉动态DHCP,并且勾选强制。只有这样才不会和2260T的DHCP冲突。否则有可能两边跳来跳去,导致卡顿等各种灵异情况。
在DHCP/DNS下,静态地址分配里设置MAC地址和ipv4的绑定,把IPTV盒子的mac地址和刚刚DHCP服务里唯一IP对应。不会看IPTV盒子的mac可以看看遥控器上是不是有个“”设置“”键。按下去看看会不会有惊喜,或者把IPTV盒子翻过来,看看惊喜是不是在下边。
注意,不要IP/MAC通过ARP方式绑定。和静态分配不太一样。没试过,可能不发通过OPTION60-125的认证。
最后,在DNSMASQ里边把代码复制进去就行。该保存保存,该重启重启。基本上就可以了。
因为交换机和2260的lan口都有VLAN标记,所以IPTV盒子接那个都行。但是接在不支持VLAN的端口或交换机不行。
其实,因为WAN口没有配置VLAN,所以只要有VLAN交换机和2根网线接光猫,啥硬路由器原则上都行。
6.学科--大家不爱看,略。
总结:

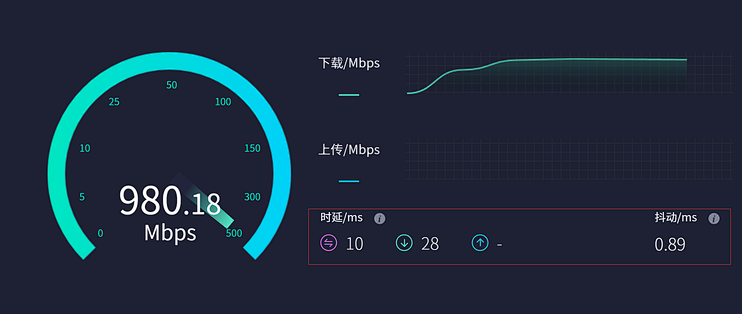

1.手机刷小视频,能有非常直观的差异表现。游戏的PING似乎有那么点改善。网页打开速度很爽。
2.可以同时访问IPV4和IPV6了;
3.纯AC+AP的模式下,我的设备确认不支持IPV6通过。所以无线下不能通过IPV6。小遗憾。
上边2个货支持VLAN和ipv6,下边2货不支持IPV6和VLAN。TP的86AP口碑不好,不尝试了。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
